鸿蒙ACE-ArkUI构建(三)、页面加载过程

2024-09-10 438 阅读4分钟

页面加载

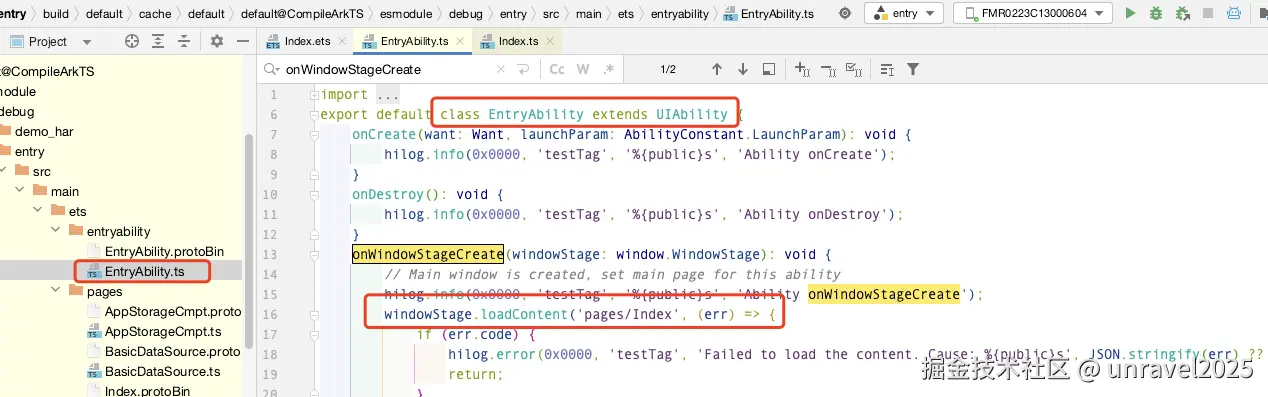

onWindowStageCreate->loadContent

在EntryAbility的onWindowStageCreate生命周期回调中，windowStage调用loadContent 完成后续的UI树初始化

ArkUI-X

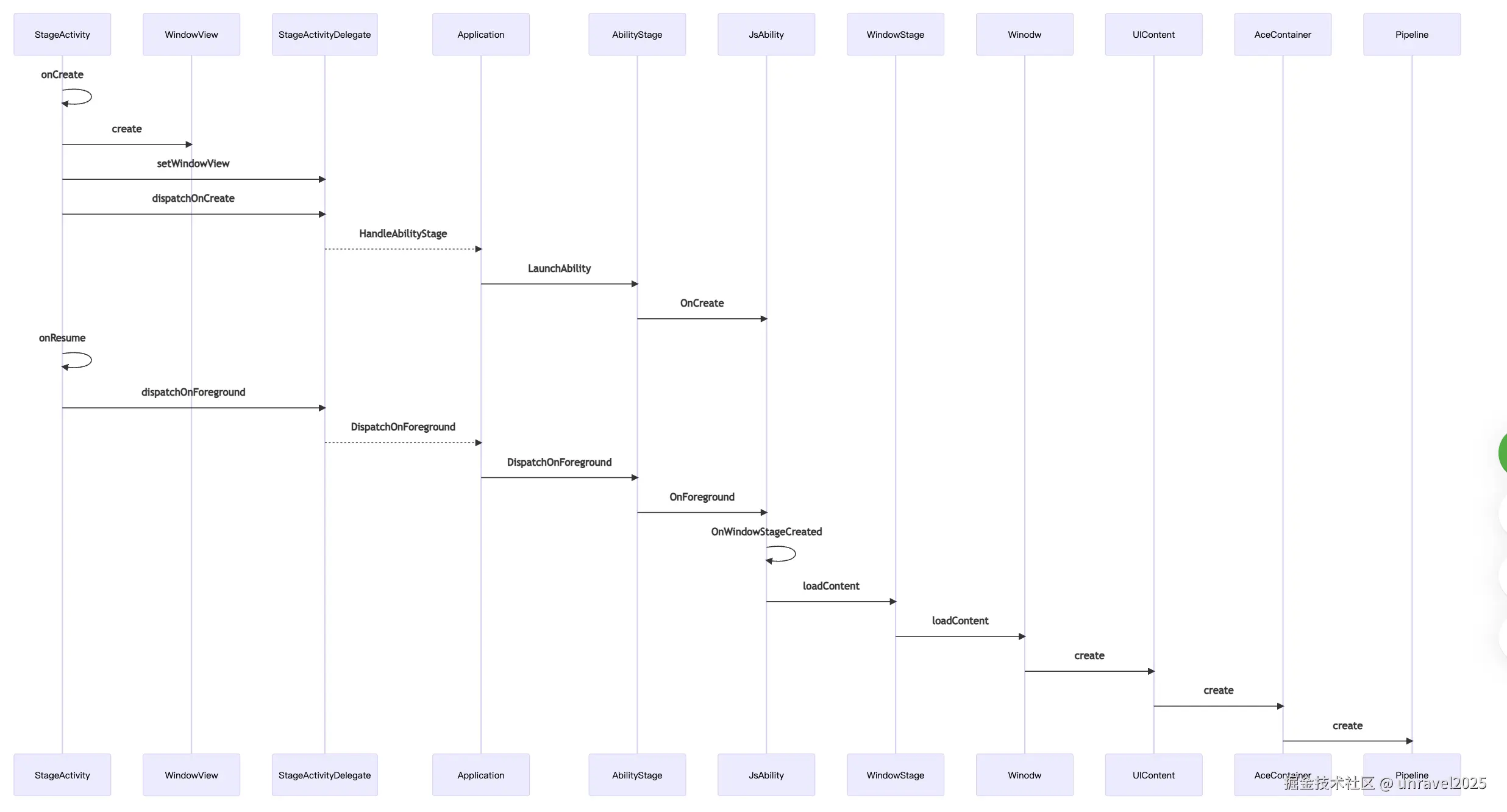

这一块我们需要借助ArkUI-X来看。我们首先看一下Android的启动流程图

gitee.com/arkui-x/doc…

可以看到进入到鸿蒙的流程类加载顺序依次是，AbilityStage、JsAbility、WindowStage、Window、UIContent、AceContainer、Pipeline

JsAbility

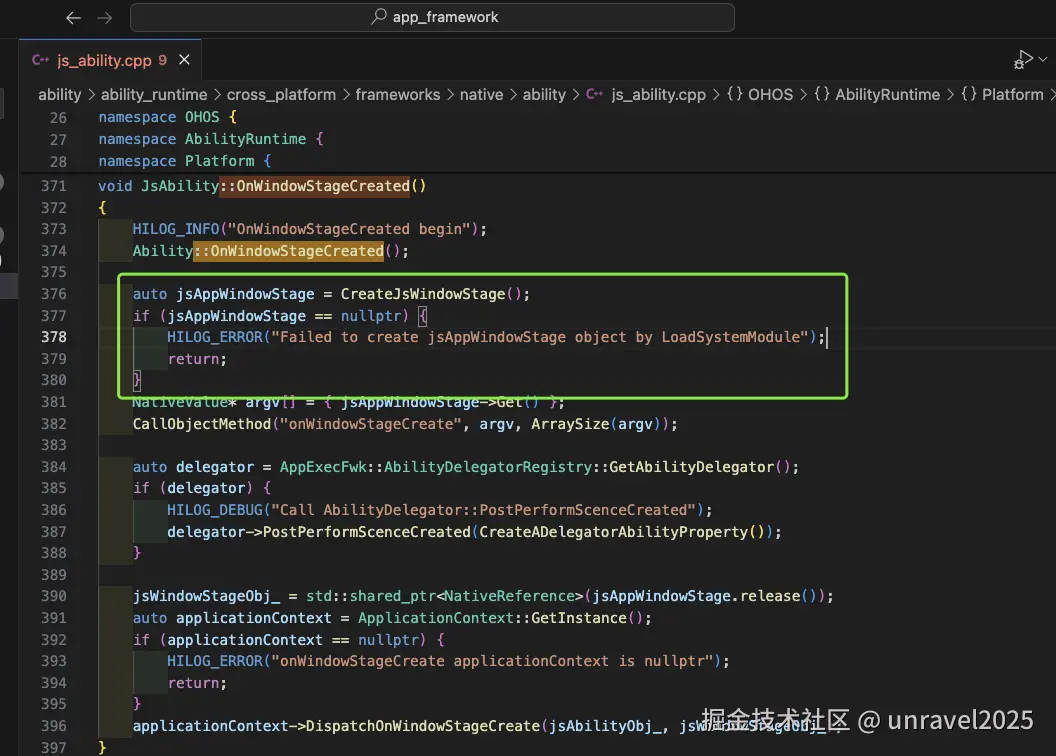

void JsAbility::OnWindowStageCreated()

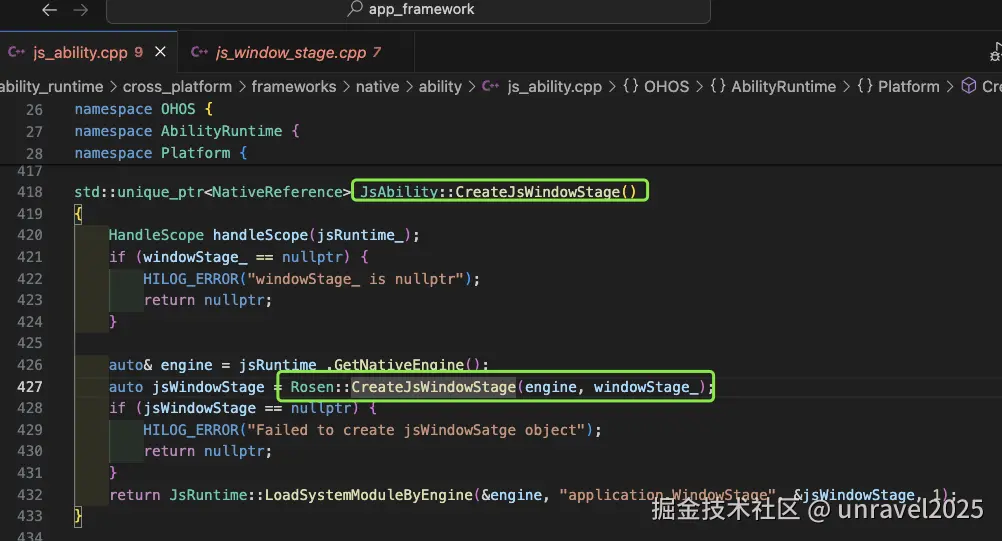

前面的步骤和特定平台我们可以略过，直接看JsAbility的OnWindowStageCreated方法。在这个方法里面创建了一个JsWindowStage

实际上创建WindowStage的是Rosen里面的同名方法

WindowStage

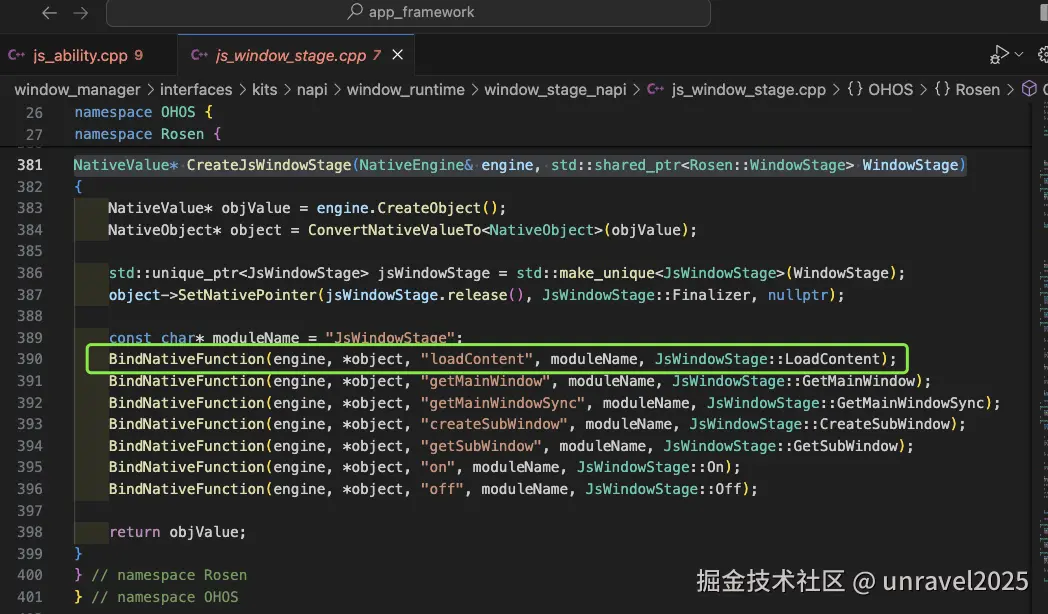

NativeValue* CreateJsWindowStage(NativeEngine& engine, std::shared_ptrRosen::WindowStage WindowStage)

在这个方法里，我们可以看到loadContent方法绑定到了JsWindowStage::LoadContent方法

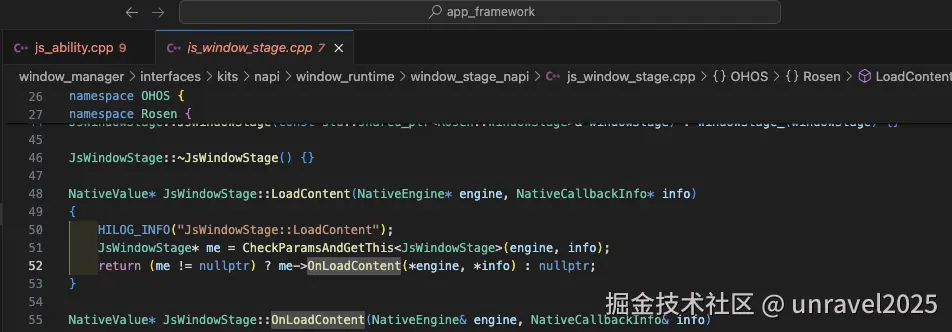

NativeValue* JsWindowStage::LoadContent(NativeEngine* engine, NativeCallbackInfo* info)

调用了重载的同名方法

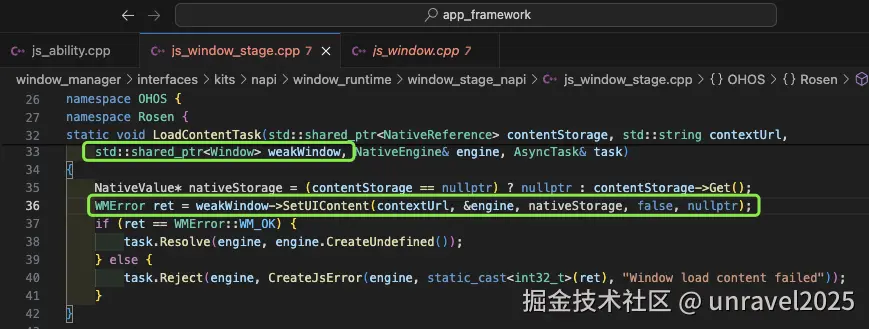

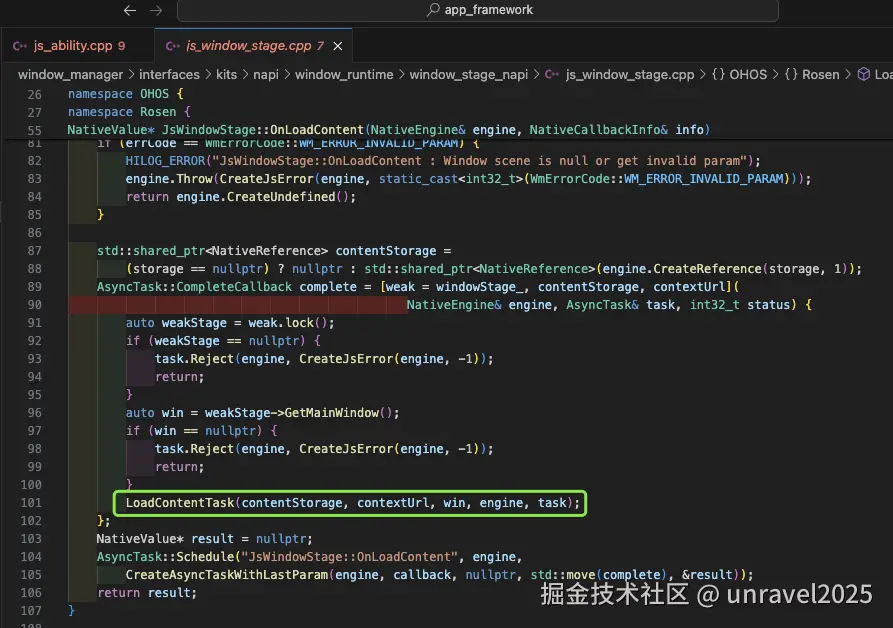

异步任务执行完毕，会调用LoadContentTask加载内容

LoadContentTask最终是调用了window的SetUIContent

Window

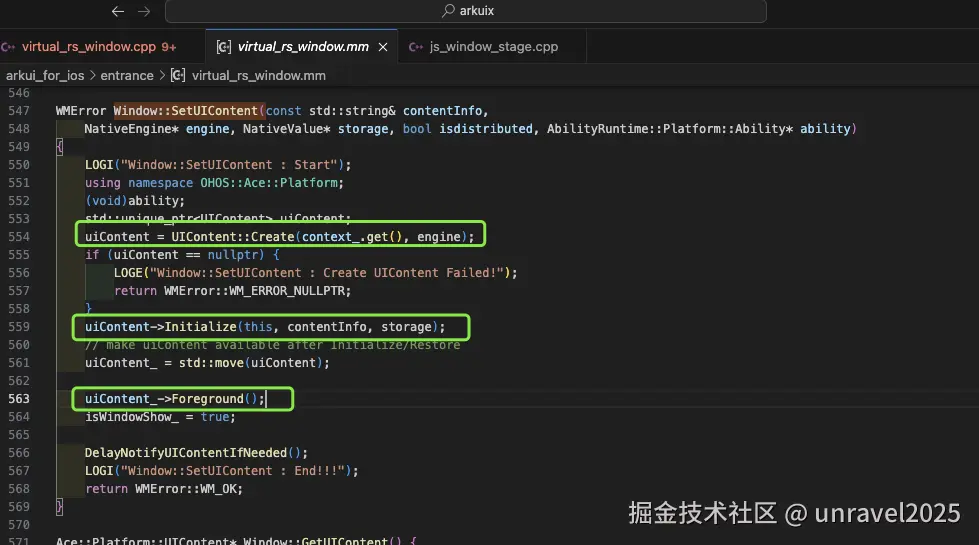

WMError Window::SetUIContent(const std::string& contentInfo, NativeEngine* engine, NativeValue* storage, bool isdistributed, AbilityRuntime::Platform::Ability* ability)

创建了UIContent并调用了Initialize和Foreground方法

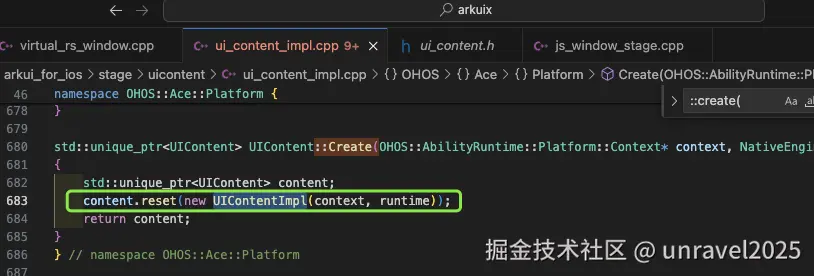

可以看到，创建了UIContentImpl类的一个实例

UIContentImpl是特定于平台的实现

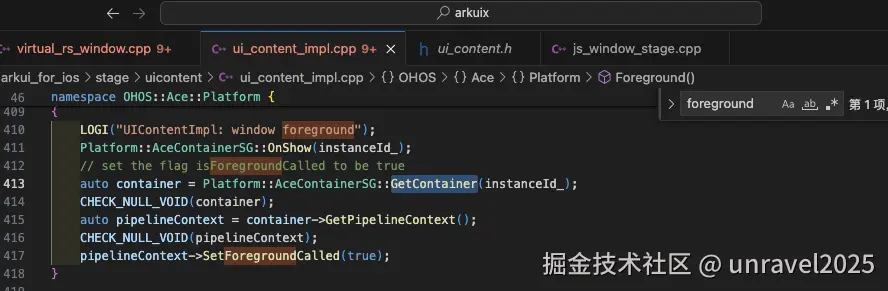

void UIContentImpl::Foreground()

首先获取了一个Container，然后从container里面获取了pipelineContext

ACE

上面我们通过ArkUI-X追踪到了UIContentImpl，实际上这一块在iOS、Android、鸿蒙上都有各自的同名类。我们现在可以回到ACE看一下代码了

UIContentImpl

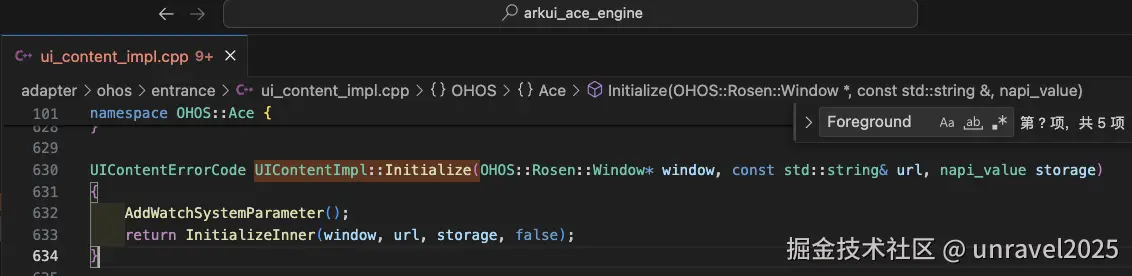

UIContentImpl有好几个重载的Initialize方法。上面Initialize的方法签名和这个方法签名一样

内部调用了InitializeInner方法

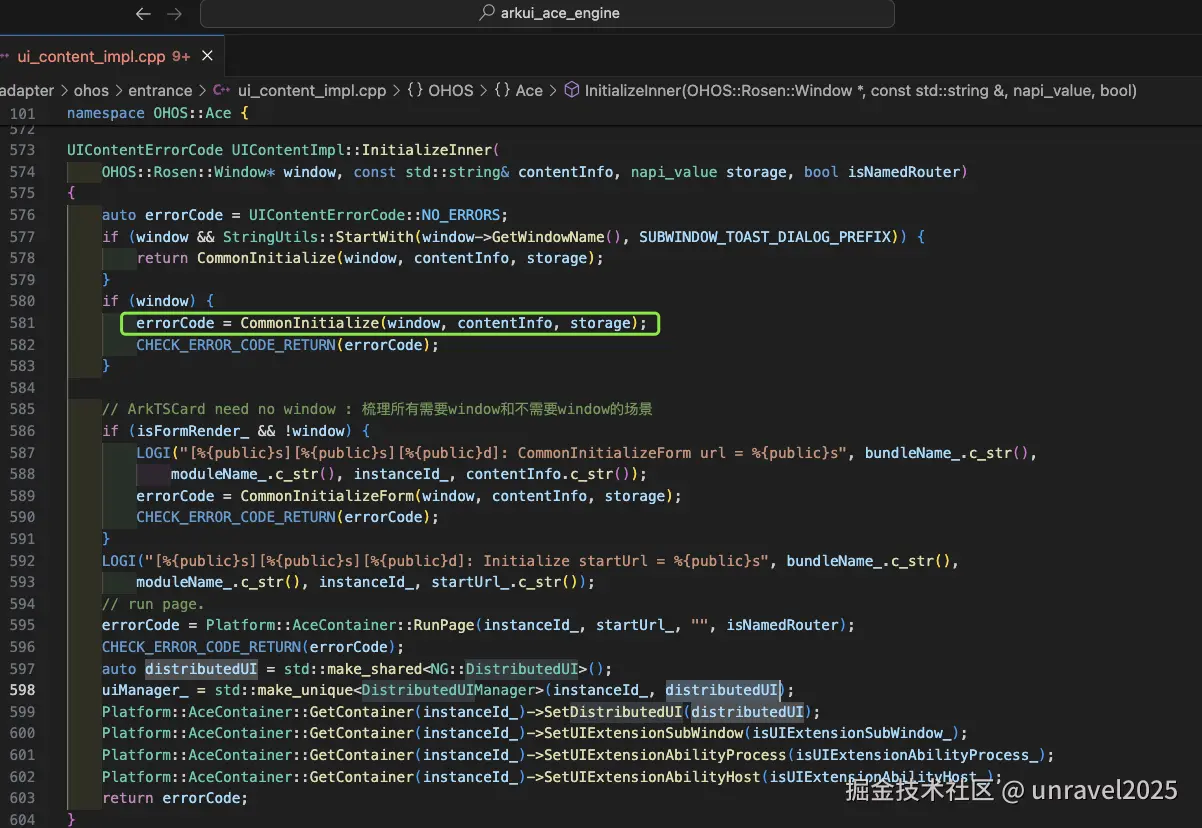

UIContentErrorCode UIContentImpl::InitializeInner( OHOS::Rosen::Window* window, const std::string& contentInfo, napi_value storage, bool isNamedRouter)

调用了CommontInitialize方法初始化之后，调用了Platform::AceContainer::RunPage加载页面

UIContentErrorCode UIContentImpl::CommonInitialize( OHOS::Rosen::Window* window, const std::string& contentInfo, napi_value storage)

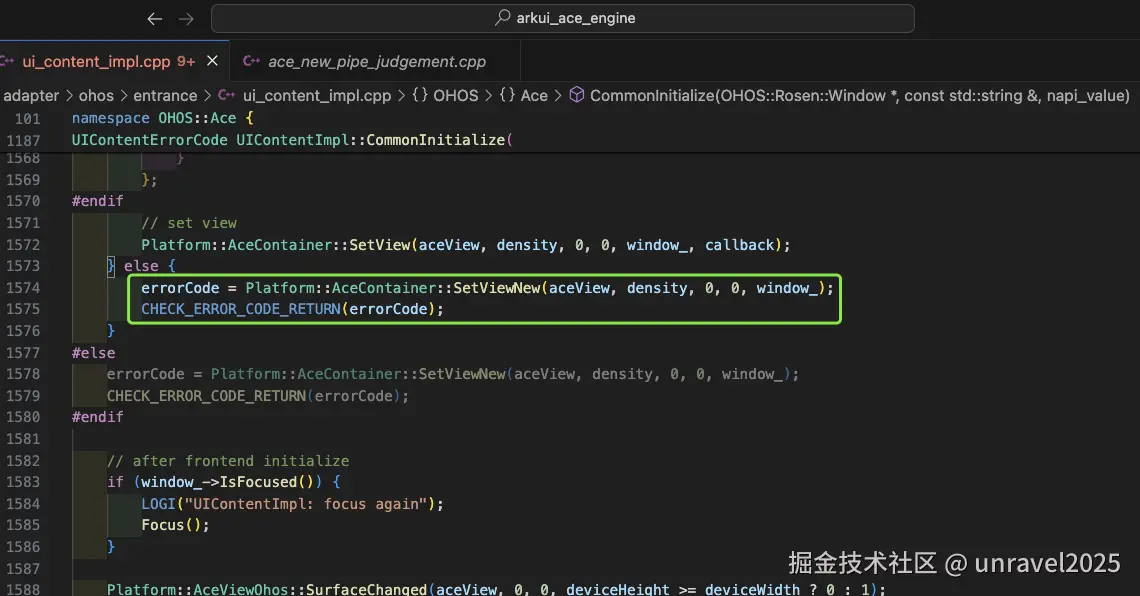

CommonInitialize 内部最终都会调用 Platform::AceContainer::SetViewNew(aceView, density, 0, 0, window_)

CommonInitialize内部还有一些其他逻辑

AceContainer

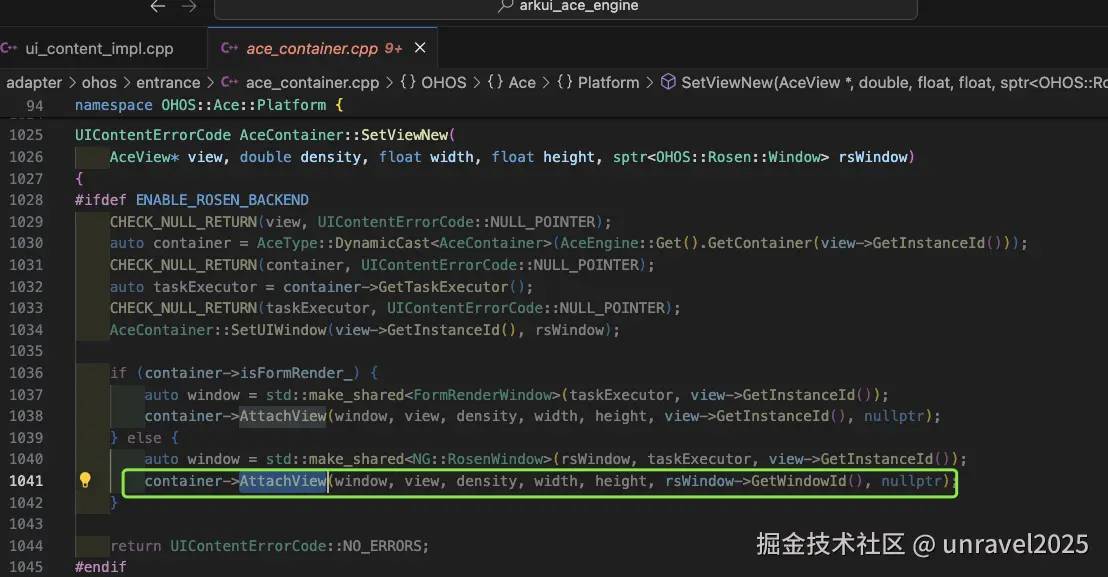

UIContentErrorCode AceContainer::SetViewNew( AceView* view, double density, float width, float height, sptrOHOS::Rosen::Window rsWindow)

SetView会调用AttachView，进而在AttachView内部初始化pipeLineContext

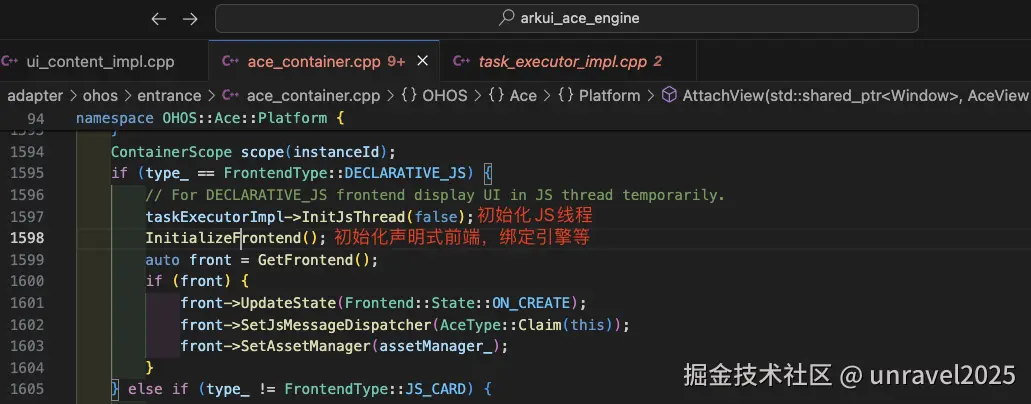

void AceContainer::AttachView(std::shared_ptr window, AceView* view, double density, float width, float height, uint32_t windowId, UIEnvCallback callback)

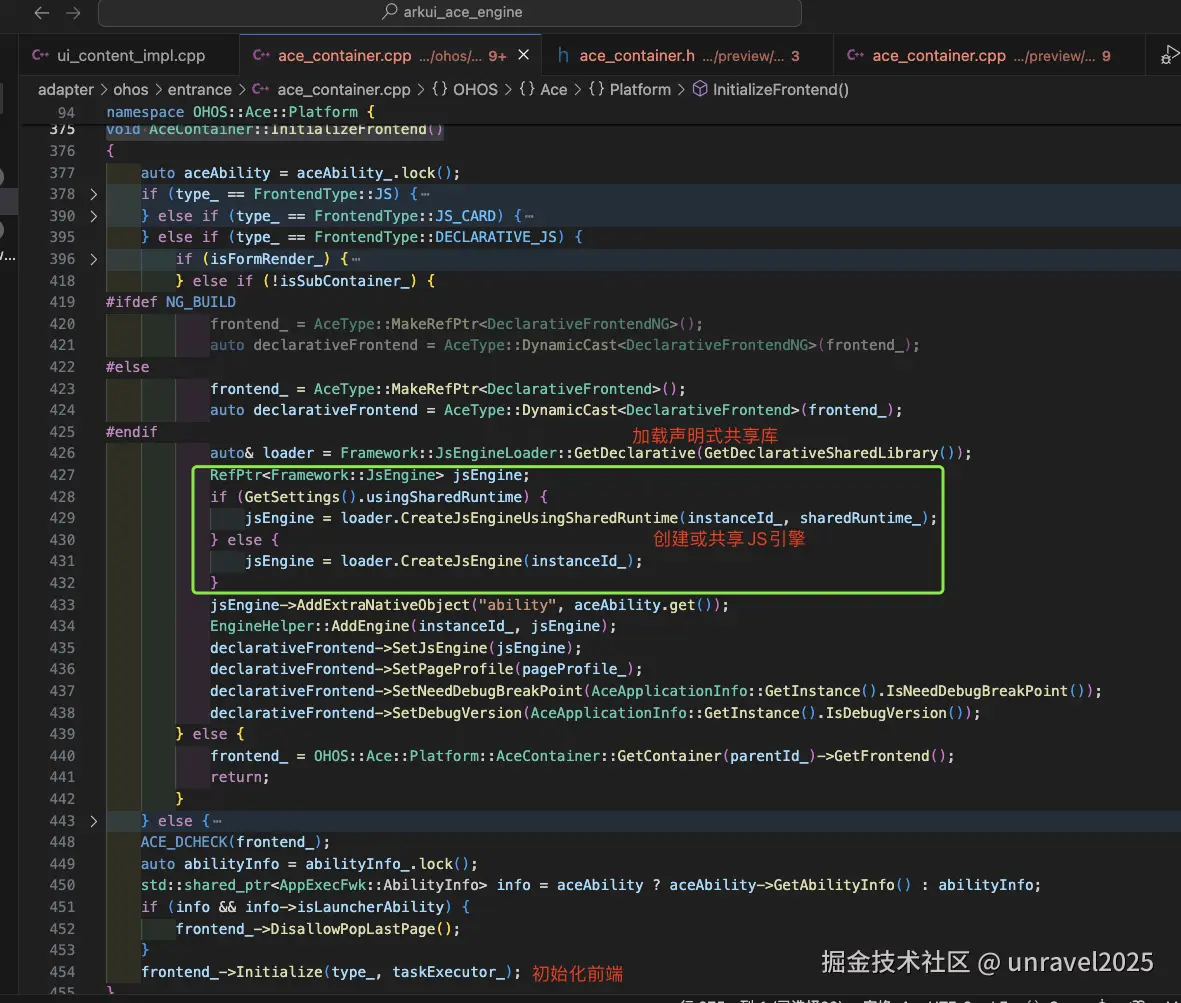

void AceContainer::InitializeFrontend()

根据不同的设置，创建或共享了JS引擎。同时页创建了一个前端渲染并调用Initialize进行初始化

DeclarativeFrontend

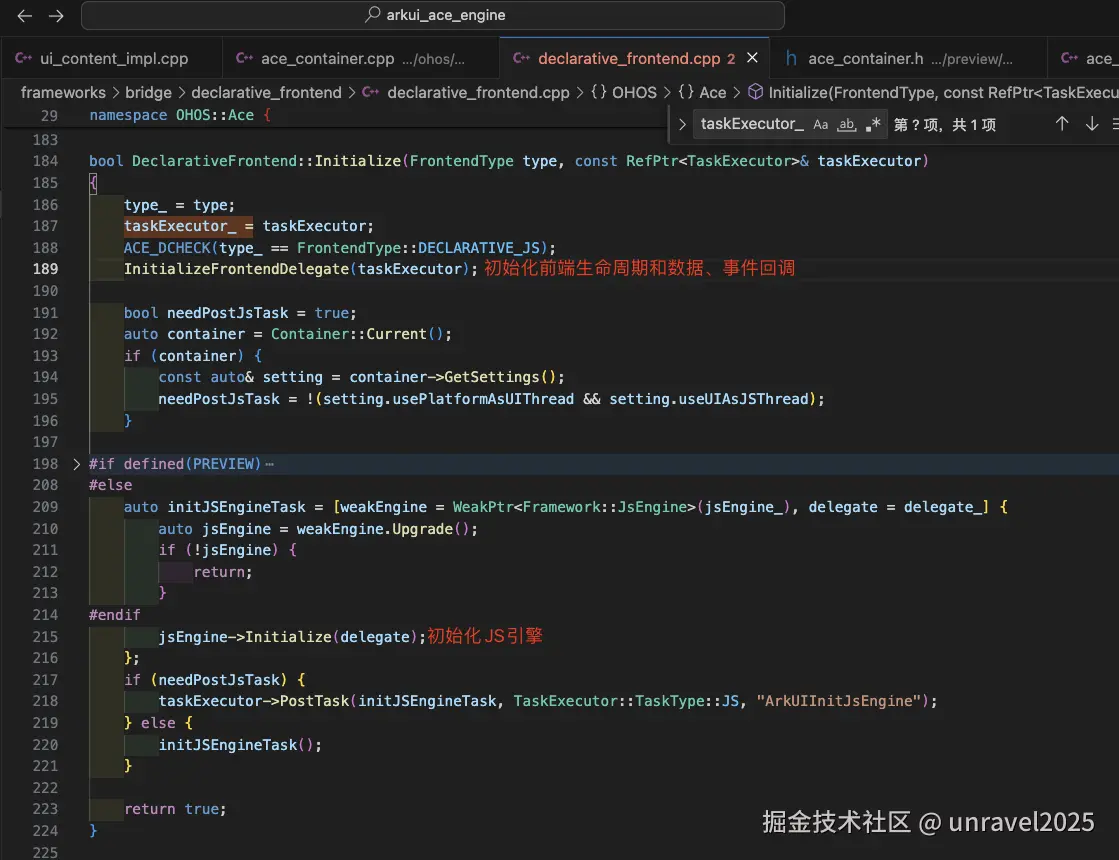

bool DeclarativeFrontend::Initialize(FrontendType type, const RefPtr& taskExecutor)

声明式前端的初始化，首先初始化了一下代理回调，然后初始化了JS引擎

JsiDeclarativeEngine

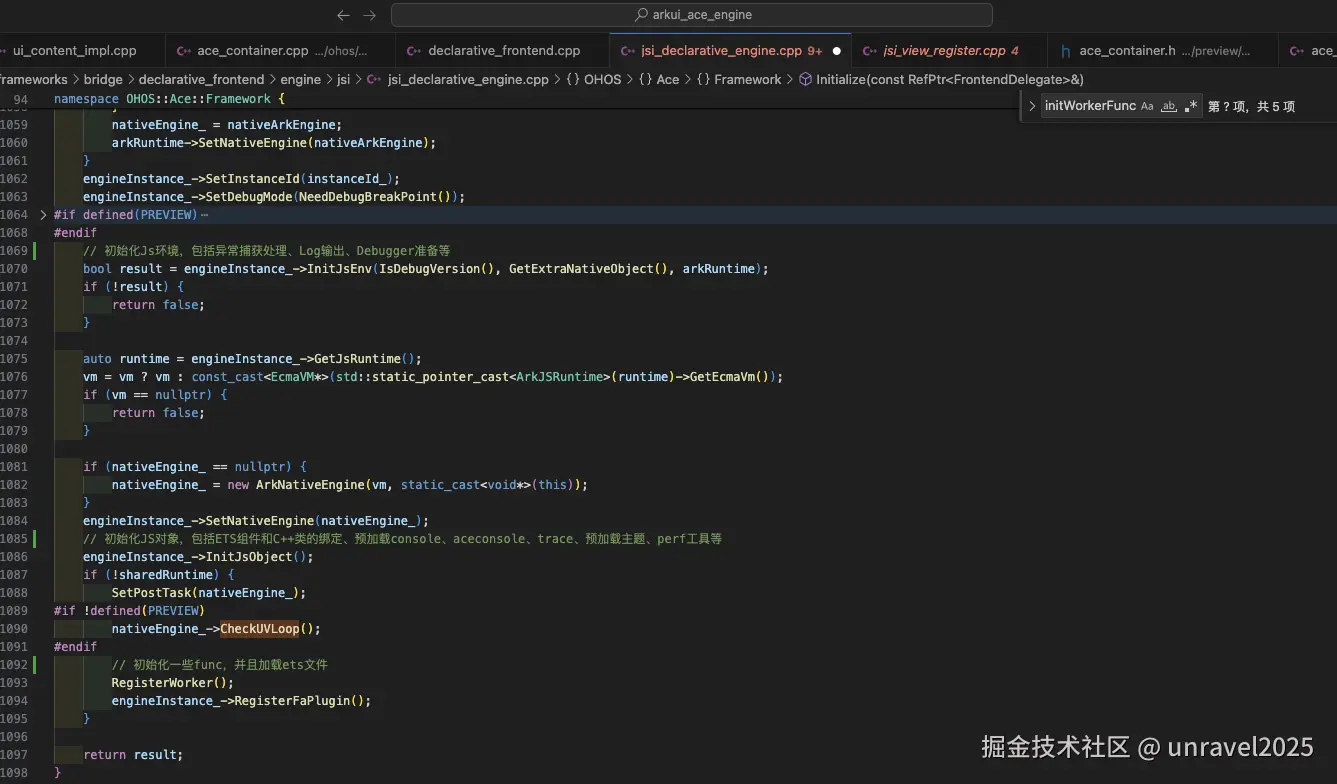

bool JsiDeclarativeEngine::Initialize(const RefPtr& delegate)

可以看到一些JSView和C++类绑定的工作也是在引擎初始化的时候就做的

CheckUVLoop

我们看到最终是调用了nativeEngine，并且在这里还调用了CheckUVLoop。我们简单看一下CheckUIVLoop

这个类在 gitee.com/openharmony… 中

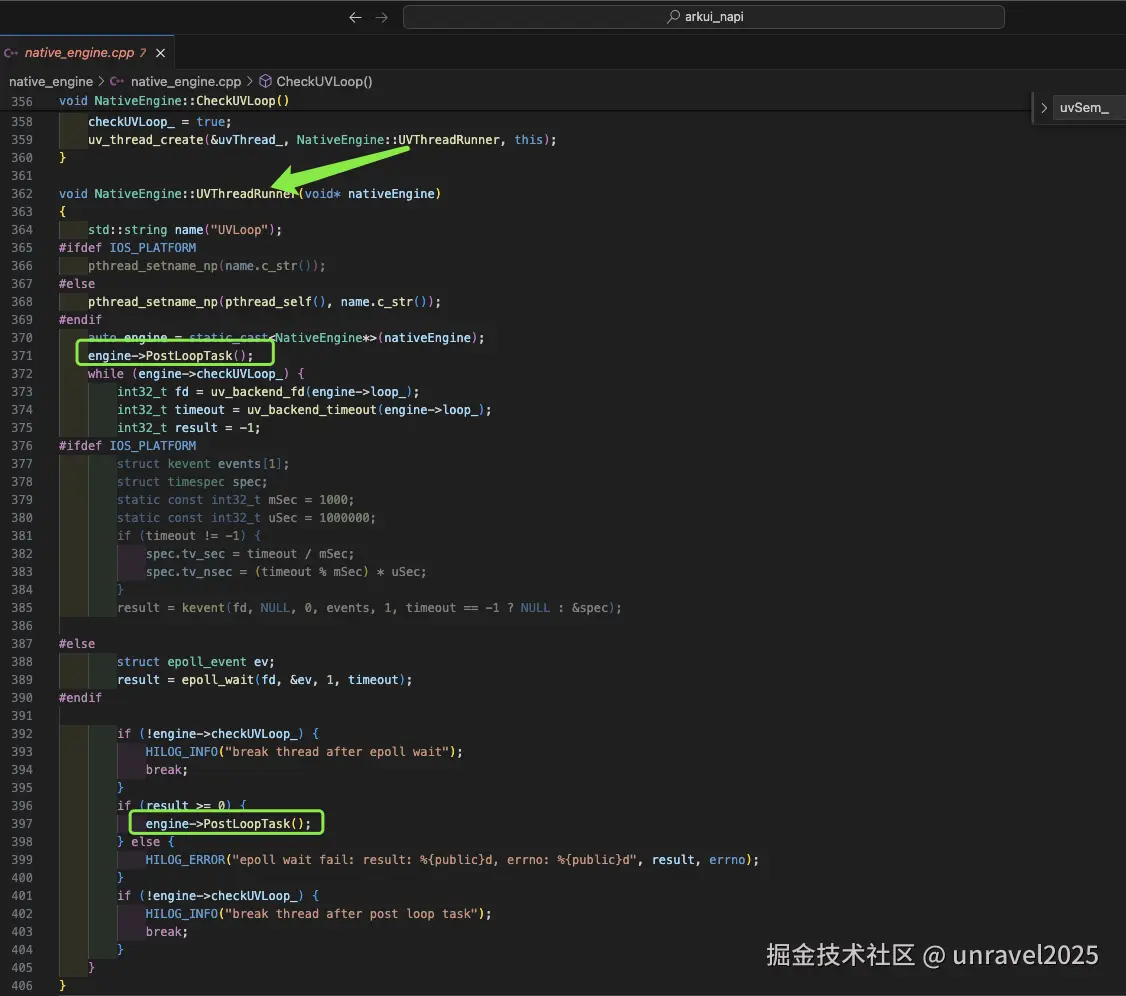

void NativeEngine::CheckUVLoop()

可以看到CheckUVLoop调用了UVThreadRunner，最终的loop是通过PostLoopTask运行的。

void NativeEngine::PostLoopTask()

可以看到最终也是通过libuv来完成的loop循环

AceContainer

上面调用UIContentImpl的InitializeInner完成了初始化工作，万事俱备之后就调用AceContainer的RunPage将内容进行加载

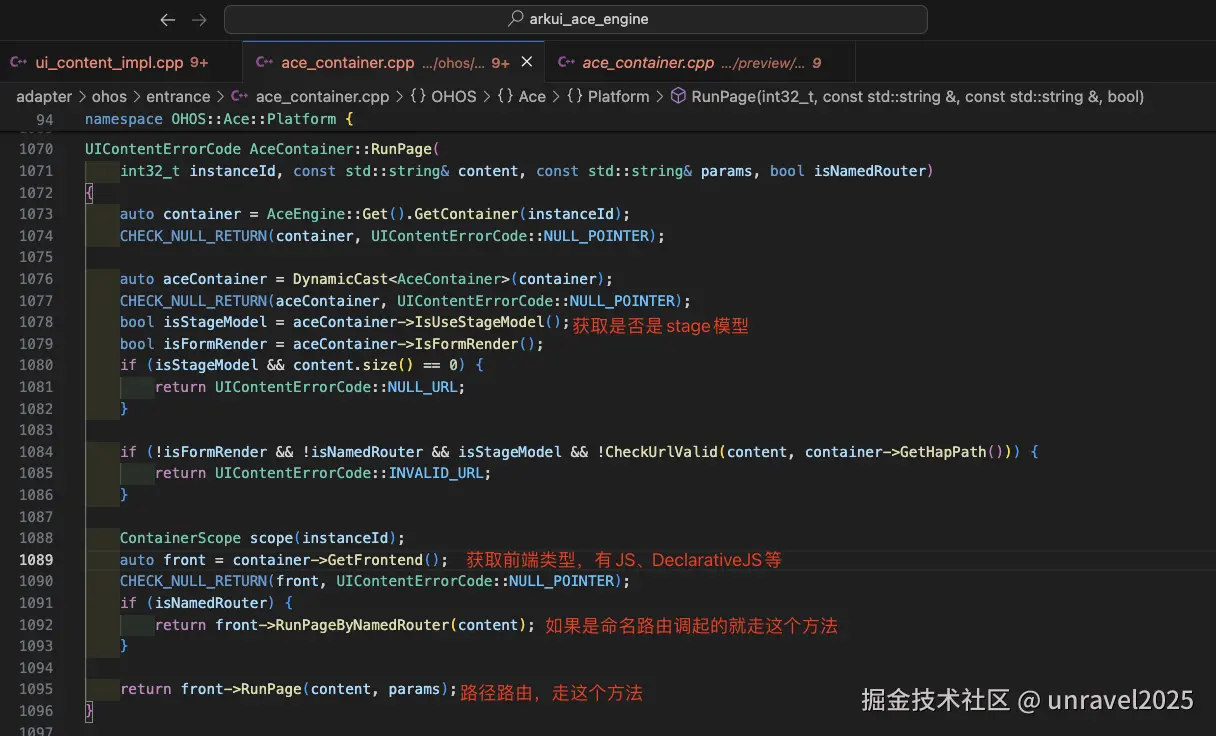

UIContentErrorCode AceContainer::RunPage( int32_t instanceId, const std::string& content, const std::string& params, bool isNamedRouter)

可以看到RunPage内部根据是命名路由还是路径路由调用了不同的方法

DeclarativeFrontend

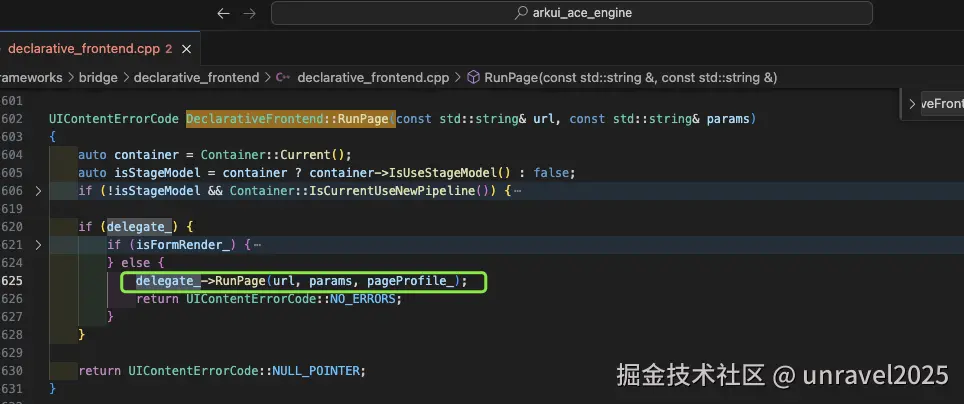

UIContentErrorCode DeclarativeFrontend::RunPage(const std::string& url, const std::string& params)

RunPage内部最终调用了delegate的RunPage方法

FrontendDelegateDeclarative

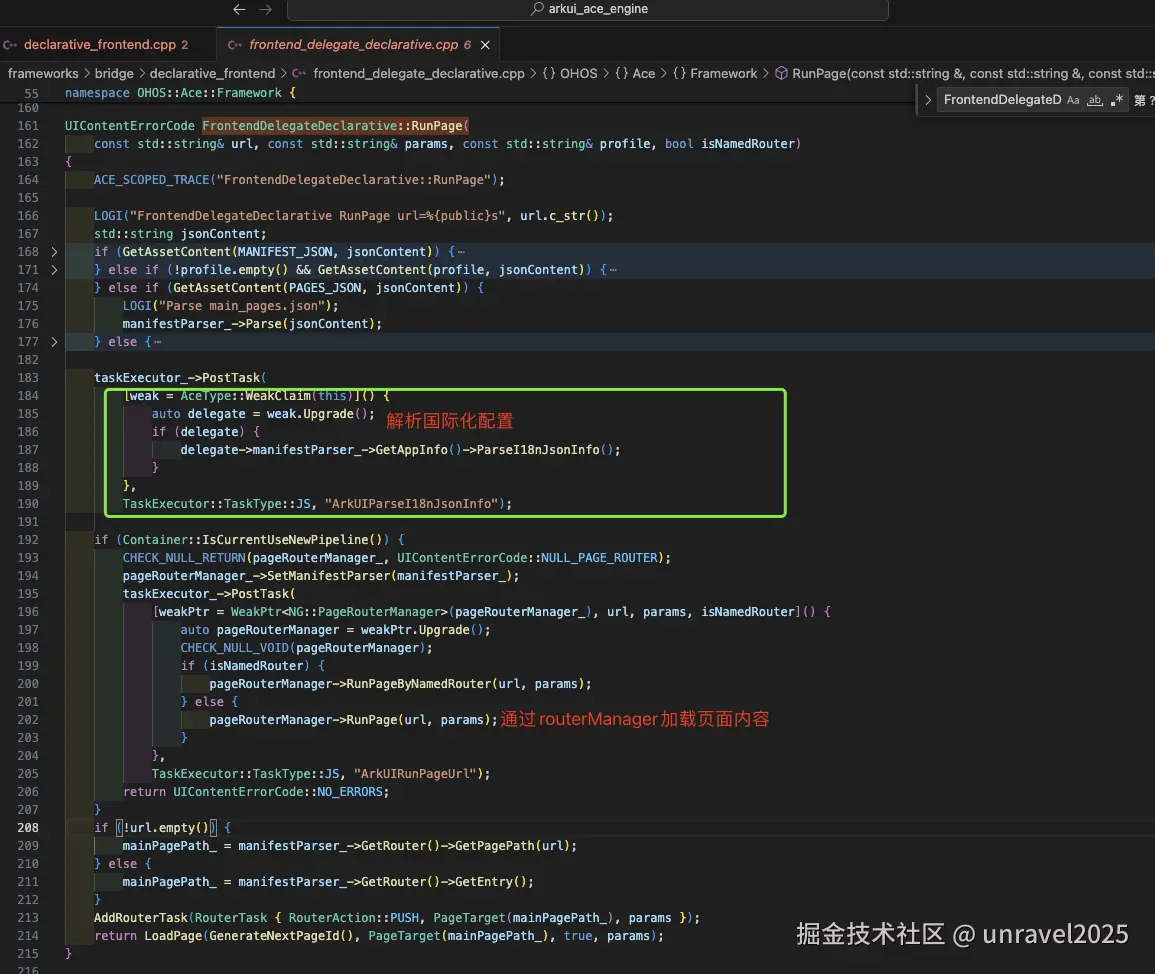

UIContentErrorCode FrontendDelegateDeclarative::RunPage( const std::string& url, const std::string& params, const std::string& profile, bool isNamedRouter)

解析一些配置信息，并通过routerManager加载页面

PageRouterManager

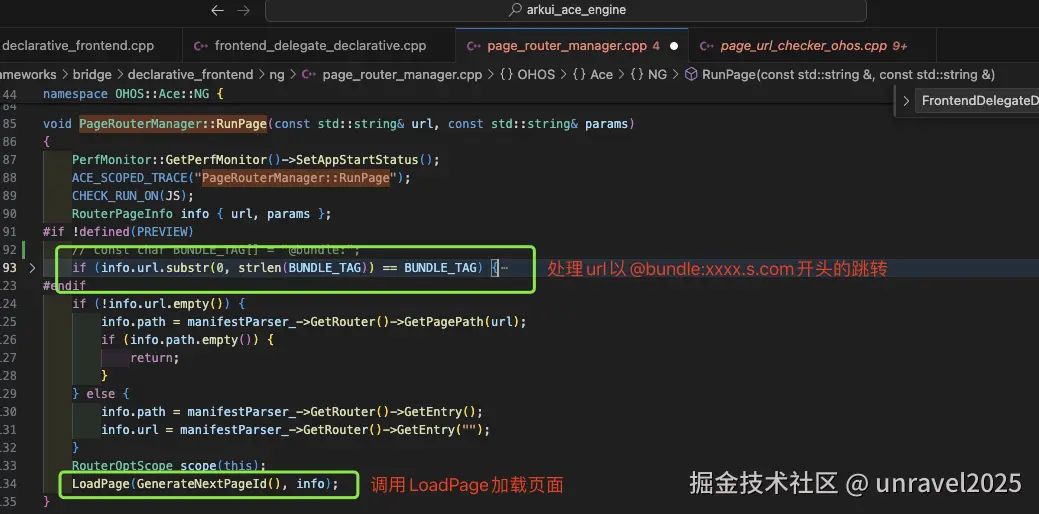

void PageRouterManager::RunPage(const std::string& url, const std::string& params)

RunPage里面根据跳转的url是否以@bundle开头判断分别调用了不同的方法进入页面

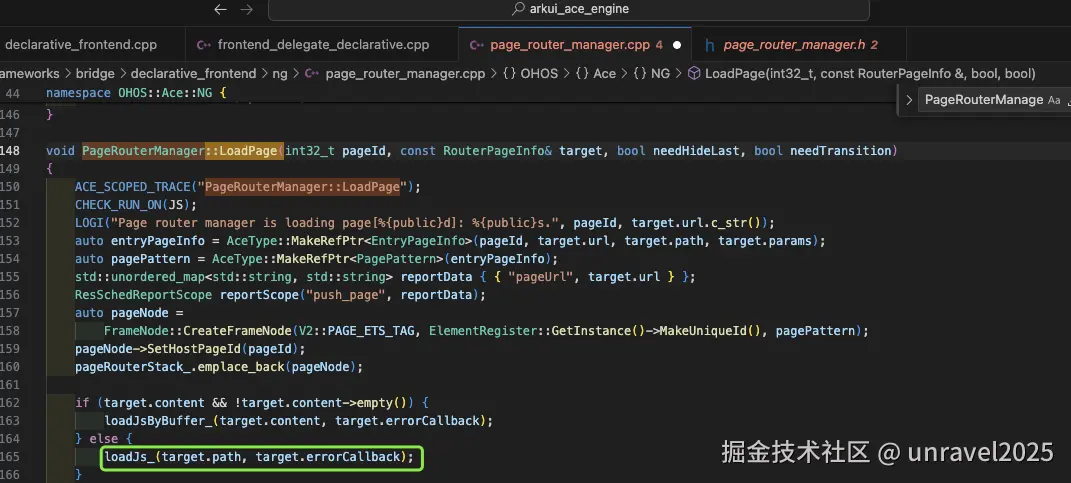

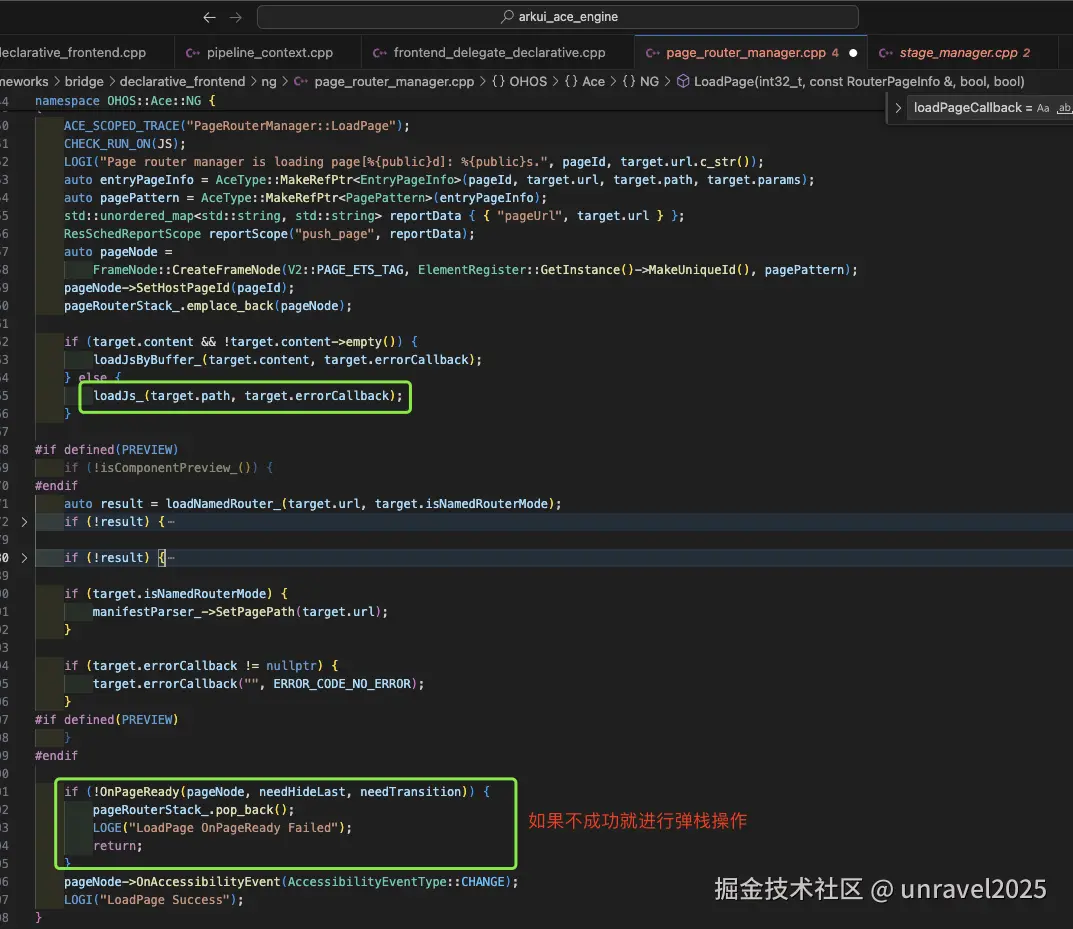

void PageRouterManager::LoadPage(int32_t pageId, const RouterPageInfo& target, bool needHideLast, bool needTransition)

方法里最终调用了loadJs_这个函数。这个函数是通过我们之前提到的 DeclarativeFrontend::Initialize 里面设置的

VsyncCallback 注册

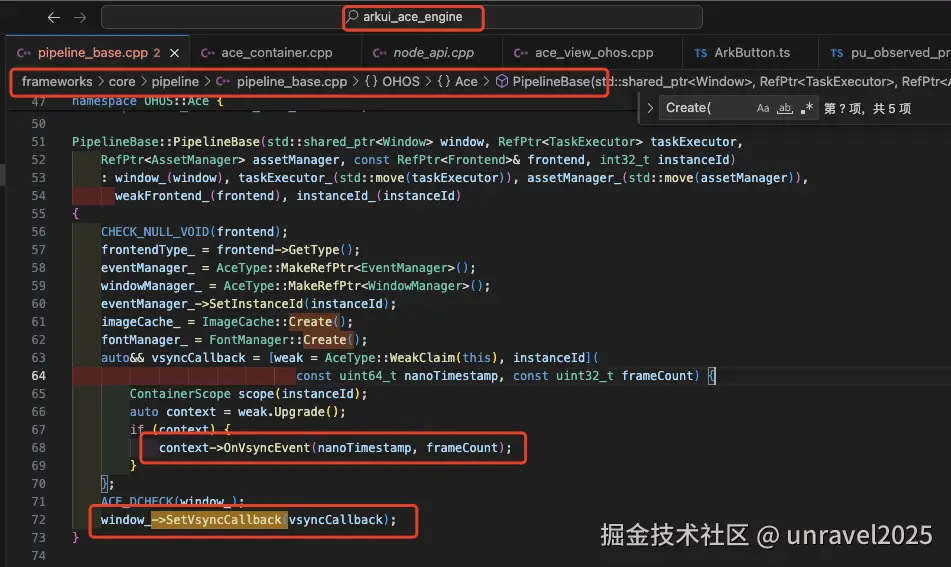

VsyncCallback是注册到PipelineContext上的，当Vsync信号过来时会调用OnVsyncEvent

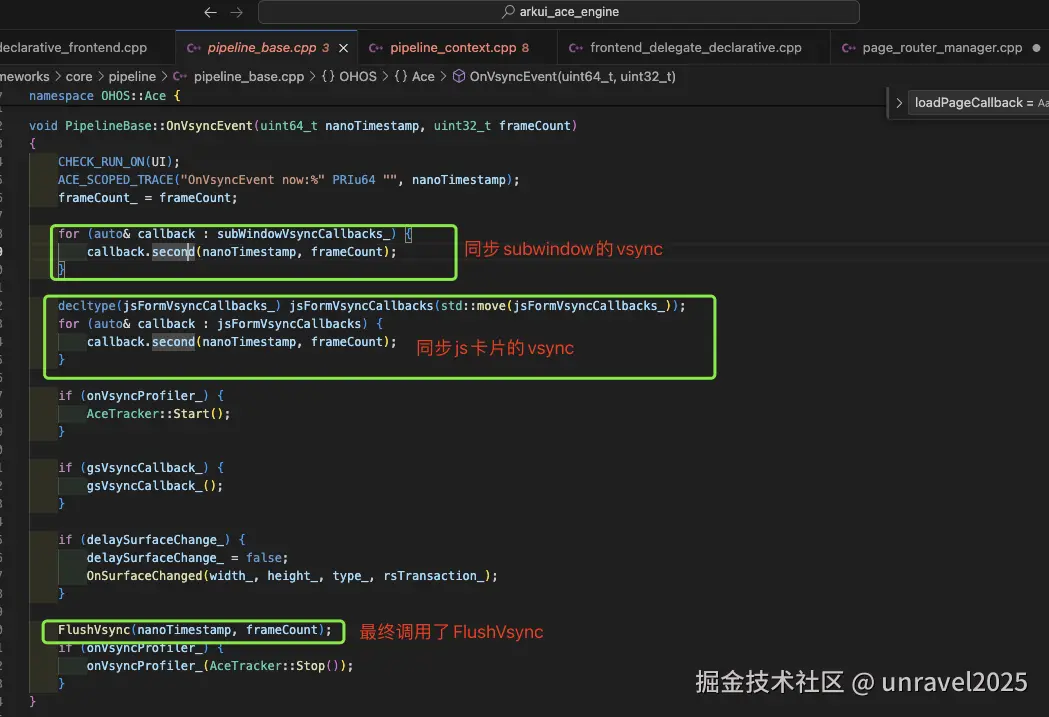

void PipelineBase::OnVsyncEvent(uint64_t nanoTimestamp, uint32_t frameCount)

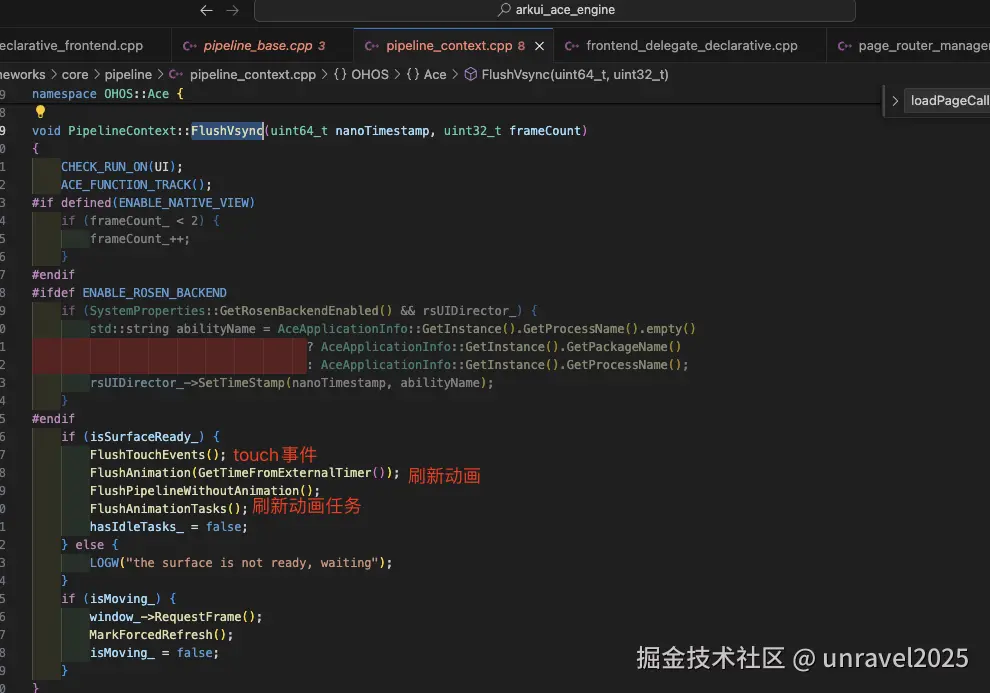

void PipelineContext::FlushVsync(uint64_t nanoTimestamp, uint32_t frameCount)

可以看到先处理事件，然后做动画以及自定义动画的回调任务

创建 FrameNode 树 Mark dirty

PageRouterManager

void PageRouterManager::LoadPage(int32_t pageId, const RouterPageInfo& target, bool needHideLast, bool needTransition)

继续回到我们之前的PageRouterMangager的LoadPage方法。该方法除了加载JS，最后还调用了OnPageReady这个方法

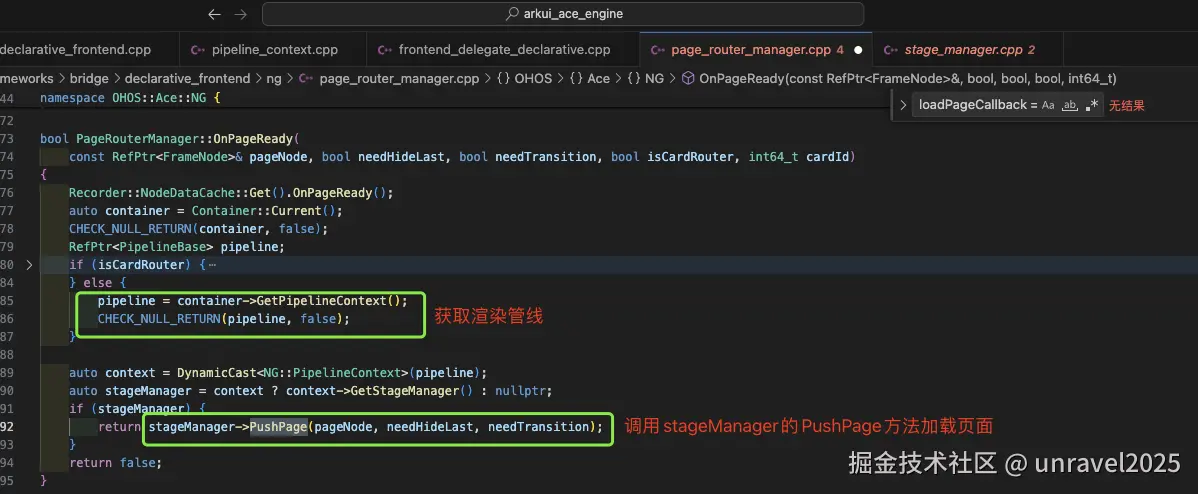

bool PageRouterManager::OnPageReady( const RefPtr& pageNode, bool needHideLast, bool needTransition, bool isCardRouter, int64_t cardId)

PageRouterManager最终调用了stageManager的PushPage方法。

StageManager

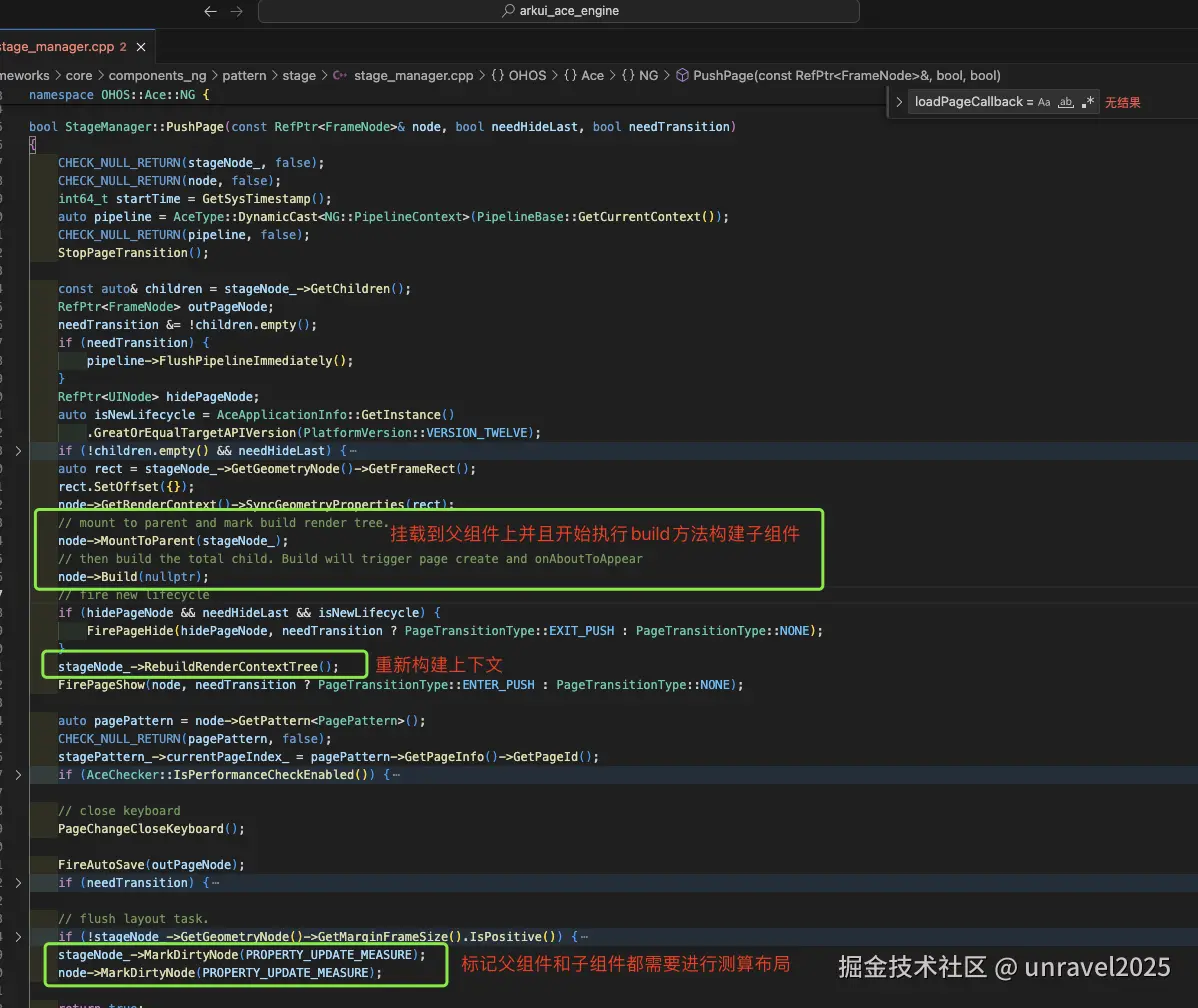

bool StageManager::PushPage(const RefPtr& node, bool needHideLast, bool needTransition)

这里挂载到父节点，并执行一些声明周期方法。最后将UI 节点标记为dirty，之后 Vsync 信号到来会重新完成 dirty nodes 节点的布局和重绘

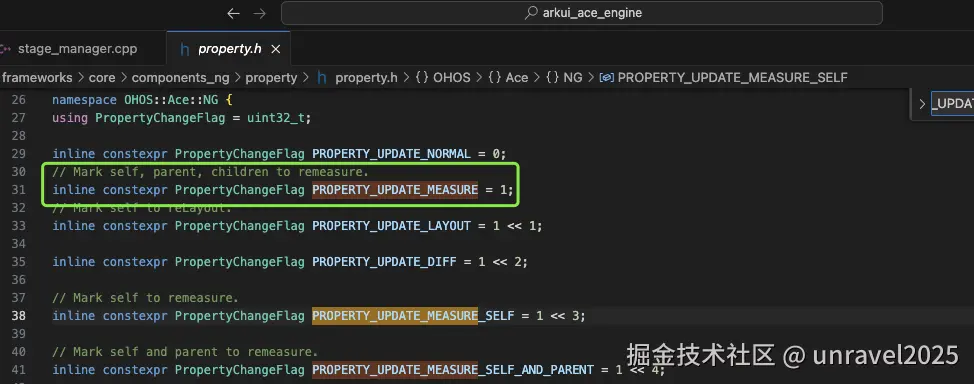

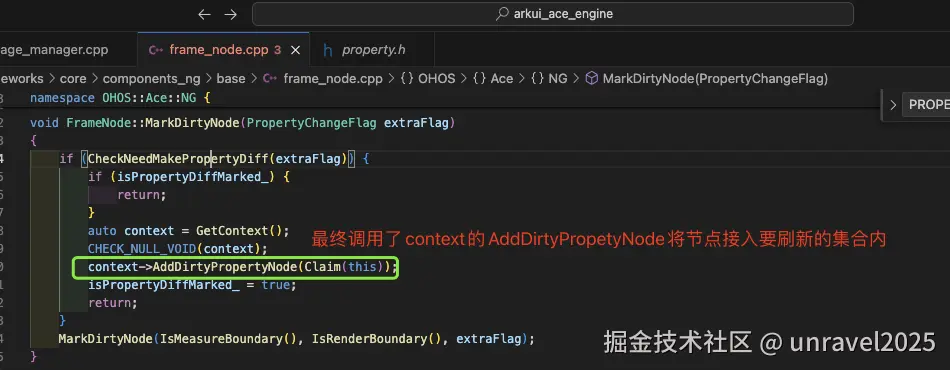

void FrameNode::MarkDirtyNode(PropertyChangeFlag extraFlag)

PipelineContext

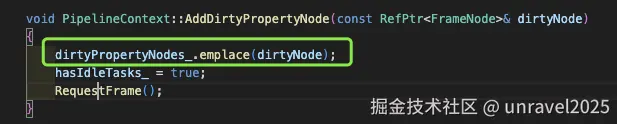

void PipelineContext::AddDirtyPropertyNode(const RefPtr& dirtyNode)

我们发现最终将节点添加进了dirtyPropertyNodes。当Vsync信号到来的时候就会刷新dirtyPropertyNodes

我们逆向找一下dirtyPropertyNodes怎么使用的。

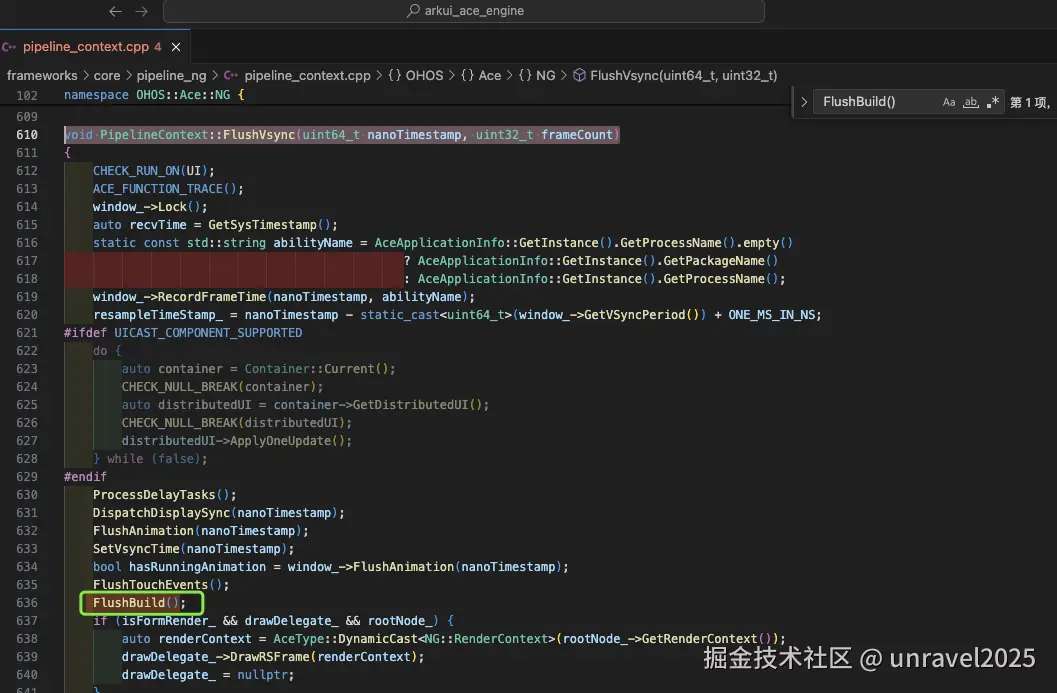

void PipelineContext::FlushVsync(uint64_t nanoTimestamp, uint32_t frameCount)

FlushVsync内部会调用FlushBuild

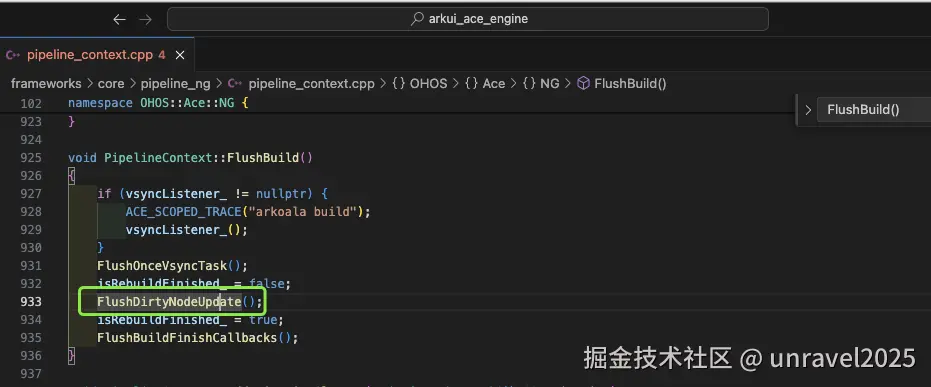

void PipelineContext::FlushBuild()

FlushBuild内部又会调用FlushDirtyNodeUpdate

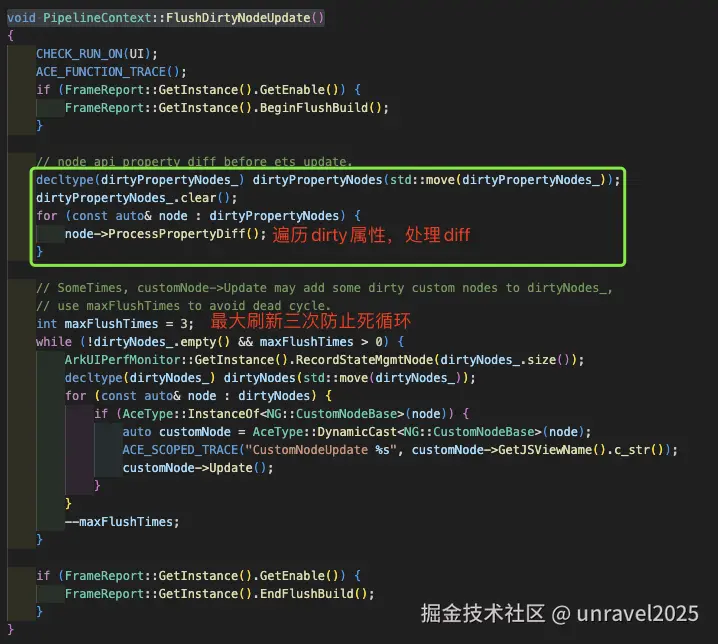

void PipelineContext::FlushDirtyNodeUpdate()

小结

ace eventloop和Node.js一样，底层是使用libuv实现的
它的更新机制和Flutter及其他声明式框架一样，都是先标记dirty，然后在下一次vsync到来时进行更新
