兜兜转转，终于来到最后的官邸boss啦！
练习1: 完成读文件操作的实现
虽然题目看着很唬人，似乎需要把uCore中整套文件系统的源码读懂才能下手。
但实际上只需要理解uCore中SFS文件系统的如下几个特点，再依靠源码中给出的提示，即使不了解文件系统的全貌，也能够把挖空处的代码给补充完成。
- SFS文件系统中，在逻辑上每个文件（由）都由若干个连续的从零开始编号的逻辑块组成。每个逻辑块大小为
SFS_BLKSIZE=4096Byte。 - 这些逻辑块会被一一映射到硬盘上的若干个（可能不连续的）物理块上。
sfs_bmap_load_nolock函数提供了将某文件的逻辑块号转换成实际物理块号的功能。- SFS文件系统提供的读写接口（
sfs_wbuf、sfs_wblock、sfs_rbuf、sfs_rblock）只支持接收物理块号，因此在调用前需要先将逻辑块号转换成物理块号。 sfs_wblock函数只支持从内存中读出整一个block大小的数据，写入磁盘（实际是位于内存的磁盘缓冲区）指定的物理块中。类比可理解sfs_rblock的功能。- 而
sfs_wbuf函数支持从内存中读取指定大小的数据，写入磁盘指定的某一个物理块中，并且可以手工控制从这个物理块中的哪个位置开始写数据（即允许手工设置块内偏移）。类比可理解sfs_rbuf的功能。
// kern/fs/sfs/sfs_inode.c
/*
* sfs_io_nolock - Rd/Wr a file contentfrom offset position to offset+ length disk blocks<-->buffer (in memroy)
* @sfs: sfs file system
* @sin: sfs inode in memory
* @buf: the buffer Rd/Wr
* @offset: the offset of file
* @alenp: the length need to read (is a pointer). and will RETURN the really Rd/Wr lenght
* @write: BOOL, 0 read, 1 write
*/
static int
sfs_io_nolock(struct sfs_fs *sfs, struct sfs_inode *sin, void *buf, off_t offset, size_t *alenp, bool write) {
struct sfs_disk_inode *din = sin->din;
assert(din->type != SFS_TYPE_DIR);
off_t endpos = offset + *alenp, blkoff;
*alenp = 0;
// calculate the Rd/Wr end position
if (offset < 0 || offset >= SFS_MAX_FILE_SIZE || offset > endpos) {
return -E_INVAL;
}
if (offset == endpos) {
return 0;
}
if (endpos > SFS_MAX_FILE_SIZE) {
endpos = SFS_MAX_FILE_SIZE;
}
if (!write) {
if (offset >= din->size) {
return 0;
}
if (endpos > din->size) {
endpos = din->size;
}
}
int (*sfs_buf_op)(struct sfs_fs *sfs, void *buf, size_t len, uint32_t blkno, off_t offset);
int (*sfs_block_op)(struct sfs_fs *sfs, void *buf, uint32_t blkno, uint32_t nblks);
if (write) {
sfs_buf_op = sfs_wbuf, sfs_block_op = sfs_wblock;
}
else {
sfs_buf_op = sfs_rbuf, sfs_block_op = sfs_rblock;
}
int ret = 0;
size_t size, alen = 0;
uint32_t ino;
uint32_t blkno = offset / SFS_BLKSIZE; // The NO. of Rd/Wr begin block
uint32_t nblks = endpos / SFS_BLKSIZE - blkno; // The size of Rd/Wr blocks
//LAB8:EXERCISE1 YOUR CODE HINT:
// call sfs_bmap_load_nolock, sfs_rbuf, sfs_rblock,etc.
// read different kind of blocks in file
/*
* (1) If offset isn't aligned with the first block, Rd/Wr some content from offset to the end of the first block
* NOTICE: useful function: sfs_bmap_load_nolock, sfs_buf_op
* Rd/Wr size = (nblks != 0) ? (SFS_BLKSIZE - blkoff) : (endpos - offset)
* (2) Rd/Wr aligned blocks
* NOTICE: useful function: sfs_bmap_load_nolock, sfs_block_op
* (3) If end position isn't aligned with the last block, Rd/Wr some content from begin to the (endpos % SFS_BLKSIZE) of the last block
* NOTICE: useful function: sfs_bmap_load_nolock, sfs_buf_op
*/
if ((blkoff = offset % SFS_BLKSIZE) != 0) {
size = (nblks != 0) ? (SFS_BLKSIZE - blkoff) : (endpos - offset);
if ((ret = sfs_bmap_load_nolock(sfs, sin, blkno, &ino)) != 0) {
goto out;
}
if ((ret = sfs_buf_op(sfs, buf, size, ino, blkoff)) != 0) {
goto out;
}
++blkno;
buf += size;
alen += size;
if (nblks == 0) {
goto out;
}
--nblks;
}
while (nblks > 0) {
if ((ret = sfs_bmap_load_nolock(sfs, sin, blkno, &ino)) != 0) {
goto out;
}
if ((ret = sfs_block_op(sfs, buf, ino, 1)) != 0) {
goto out;
}
++blkno;
--nblks;
buf += SFS_BLKSIZE;
alen += SFS_BLKSIZE;
}
if ((size = endpos % SFS_BLKSIZE) != 0) {
if ((ret = sfs_bmap_load_nolock(sfs, sin, blkno, &ino)) != 0) {
goto out;
}
if ((ret = sfs_buf_op(sfs, buf, size, ino, 0)) != 0) {
goto out;
}
alen += size;
}
out:
*alenp = alen;
if (offset + alen > sin->din->size) {
sin->din->size = offset + alen;
sin->dirty = 1;
}
return ret;
}
练习2: 完成基于文件系统的执行程序机制的实现
修改alloc_proc和do_fork函数
在lab8中，uCore为每个进程引入了一个类型为struct files_struct的数据结构，用于管理该进程的工作目录和被该进程打开的文件句柄：
// kern/fs/fs.h
struct files_struct {
struct inode *pwd; // inode of present working directory
struct file *fd_array; // opened files array
int files_count; // the number of opened files
semaphore_t files_sem; // lock protect sem
};
// kern/process/proc.h
struct proc_struct {
// 略...
struct files_struct *filesp; // the file related info(pwd, files_count, files_array, fs_semaphore) of process
};
那么在调用alloc_proc函数创建PCB块时，应该将filesp字段的初值设成多少呢？按之前lab的经验应该设成NULL。我们先暂且这么做，再通过后续对代码的分析来验证我们的做法是否正确。
通过对比lab8与lab7的源码，我们注意到kern/process/proc.c中多了一个名为copy_files的函数：
// kern/process/proc.c
static int copy_files(uint32_t clone_flags, struct proc_struct *proc) {
struct files_struct *filesp, *old_filesp = current->filesp;
assert(old_filesp != NULL);
if (clone_flags & CLONE_FS) {
filesp = old_filesp;
goto good_files_struct;
}
int ret = -E_NO_MEM;
if ((filesp = files_create()) == NULL) {
goto bad_files_struct;
}
if ((ret = dup_files(filesp, old_filesp)) != 0) {
goto bad_dup_cleanup_fs;
}
good_files_struct:
files_count_inc(filesp);
proc->filesp = filesp;
return 0;
bad_dup_cleanup_fs:
files_destroy(filesp);
bad_files_struct:
return ret;
}
而该函数又会进一步调用一个名为files_create的函数。在该函数中，我们终于找到了真正为进程初始化struct files_struct数据结构的源码：
// kern/process/proc.c
struct files_struct * files_create(void) {
//cprintf("[files_create]\n");
static_assert((int)FILES_STRUCT_NENTRY > 128);
struct files_struct *filesp;
if ((filesp = kmalloc(sizeof(struct files_struct) + FILES_STRUCT_BUFSIZE)) != NULL) {
filesp->pwd = NULL;
filesp->fd_array = (void *)(filesp + 1);
filesp->files_count = 0;
sem_init(&(filesp->files_sem), 1);
fd_array_init(filesp->fd_array);
}
return filesp;
}
这就验证了我们在alloc_proc中先将PCB块的filesp字段赋值为NULL是合理的。
同时结合源码中的提示我们知道，应该在创建新进程的入口函数do_fork中调用我们刚才发现的copy_files函数，来初始化新进程的struct files_struct数据结构。这非常简单。
唯一需要注意的就是根据函数末尾已给出的代码中bad_fork_cleanup_fs、bad_fork_cleanup_kstack和bad_fork_cleanup_proc三个标签的顺序，来确定要在何处调用copy_files函数。
代码如下：
// kern/process/proc.c
int do_fork(uint32_t clone_flags, uintptr_t stack, struct trapframe *tf) {
// 略...
// 2. call setup_kstack to allocate a kernel stack for child process
if (setup_kstack(child_proc) != 0) {
goto bad_fork_cleanup_proc;
}
if (copy_files(clone_flags, child_proc) != 0) {
goto bad_fork_cleanup_kstack;
}
// 3. call copy_mm to dup OR share mm according clone_flag
if (copy_mm(clone_flags, child_proc) != 0) {
goto bad_fork_cleanup_fs;
}
// 略...
fork_out:
return ret;
bad_fork_cleanup_fs: //for LAB8
put_files(child_proc);
bad_fork_cleanup_kstack:
put_kstack(child_proc);
bad_fork_cleanup_proc:
kfree(child_proc);
goto fork_out;
}
实现load_icode函数
这是lab8中相对来说最困难的部分。
在lab5中我们已经接触到了load_icode函数。load_icode函数为uCore拉起用户程序的核心函数do_execve及基于该函数的系统调用SYS_exec提供底层支持。
在这里我们再总结一下在lab8中该函数要实现的需求：
- 从硬盘中读取用户程序的ELF文件二进制数据，并逐段（segment）解析。
- 配置进程的用户内存描述符（通过
mm_map函数）。 - 为进程申请物理页并设置好二级页表（通过
pgdir_alloc_page函数）。 - 将代码段和数据段以页为单位从硬盘中读出，并装载到内存中（通过
load_icode_read函数）。 - 在内存描述符中设置一块虚拟内存区域用作进程的用户堆栈，并预分配几个物理页，确保进程能够启动起来。
- 切换CPU使用的二级页表（通过
lcr3函数）到当前进程的二级页表。 - 进一步配置用户堆栈，使得用户进程的
main函数能够接收到调用者传递过来的启动参数。 - 设置进程的中断帧，确保中断返回后CPU翻转到用户态，并且能够正确跳转到用户程序的入口来执行。
其余的需求基本都可以通过修改lab5中的load_icode函数来实现。而配置用户堆栈是本次lab的一个小难点，其又可以细分为如下几步：
- 将用户进程执行
main函数所需要的参数数组放置到用户堆栈上 - 将参数数组中每项参数的起始地址（
char*）顺次放置到堆栈上构成一个字符串指针数组 - 将
char** argv放置到堆栈上，其取值指向这个字符串指针数组的首地址 - 将
int argc放置到堆栈上
最终用户进程启动前，用户堆栈的内存布局大致如下：
（高地址）
+-------------------------+<-----USTACKTOP
+-------->| argument 1 |
| +-------------------------+
| +----->| ... |
| | +-------------------------+
| | +-->| argument n |
| | | +-------------------------+
| | +---| address of argument n |
| | +-------------------------+
| +------| ... |
| +-------------------------+
+---------| address of argument 1 |<-----+
+-------------------------+ |
| char** argv |------+
+-------------------------+
| int argc |<-----esp
+-------------------------+
（低地址）
完整源码如下：
// load_icode - called by sys_exec-->do_execve
static int load_icode(int fd, int argc, char **kargv) {
assert(argc >= 0 && argc <= EXEC_MAX_ARG_NUM);
assert(current->mm == NULL);
int ret = -E_NO_MEM;
// (1) create a new mm for current process
struct mm_struct* mm = mm_create();
if (mm == NULL) {
goto bad_mm;
}
// (2) create a new PDT, and mm->pgdir= kernel virtual addr of PDT
if (setup_pgdir(mm) != 0) {
goto bad_pgdir_cleanup_mm;
}
// (3) copy TEXT/DATA/BSS parts in binary to memory space of process
// (3.1) read raw data content in file and resolve elfhdr
off_t binary_file_offset = 0;
struct elfhdr header;
if ((ret = load_icode_read(fd, &header, sizeof(struct elfhdr), binary_file_offset)) != 0) {
goto bad_elf_cleanup_pgdir;
}
if (header.e_magic != ELF_MAGIC) {
ret = -E_INVAL_ELF;
goto bad_elf_cleanup_pgdir;
}
// (3.2) read raw data content in file and resolve proghdr based on info in elfhdr
struct proghdr prog_header;
size_t prog_header_num = header.e_phnum;
binary_file_offset = header.e_phoff;
while (prog_header_num-- > 0) {
// read program header to memory.
if ((ret = load_icode_read(fd, &prog_header, sizeof(struct proghdr), binary_file_offset)) != 0) {
goto bad_cleanup_mmap;
}
binary_file_offset += sizeof(struct proghdr);
// check
if (prog_header.p_type != ELF_PT_LOAD) {
continue;
}
if (prog_header.p_filesz > prog_header.p_memsz) {
ret = -E_INVAL_ELF;
goto bad_cleanup_mmap;
}
if (prog_header.p_filesz == 0) {
continue;
}
// (3.3) call mm_map to build vma related to TEXT/DATA
uint32_t vm_flags = 0;
uint32_t permission = PTE_U;
if (prog_header.p_flags & ELF_PF_R) vm_flags |= VM_READ;
if (prog_header.p_flags & ELF_PF_X) vm_flags |= VM_EXEC;
if (prog_header.p_flags & ELF_PF_W) {
vm_flags |= VM_WRITE;
permission |= PTE_W;
}
if ((ret = mm_map(mm, prog_header.p_va, prog_header.p_memsz, vm_flags, NULL)) != 0) {
goto bad_cleanup_mmap;
}
// (3.4) callpgdir_alloc_page to allocate page for TEXT/DATA,
// read contents in file
// and copy them into the new allocated pages
off_t segement_cur = prog_header.p_offset;
off_t segement_end = segement_cur + prog_header.p_filesz;
uintptr_t cur_addr = prog_header.p_va;
uintptr_t end_addr = cur_addr + prog_header.p_memsz;
struct Page* page;
#define __min__(a, b) ((a < b) ? (a) : (b))
while (segement_cur < segement_end) {
page = pgdir_alloc_page(mm->pgdir, cur_addr, permission);
if (page == NULL) {
ret = -E_NO_MEM;
goto bad_cleanup_mmap;
}
size_t off = cur_addr % PGSIZE;
size_t size = __min__(PGSIZE - off, segement_end - segement_cur);
if ((ret = load_icode_read(fd, page2kva(page) + off, size, segement_cur)) != 0) {
goto bad_cleanup_mmap;
}
cur_addr += size;
segement_cur += size;
}
// (3.5) callpgdir_alloc_page to allocate pages for BSS, memset zero in these pages
while (cur_addr < end_addr) {
size_t off = cur_addr % PGSIZE;
size_t size = __min__(PGSIZE - off, end_addr - cur_addr);
if (off == 0) {
page = pgdir_alloc_page(mm->pgdir, cur_addr, permission);
}
if (page == NULL) {
ret = -E_NO_MEM;
goto bad_cleanup_mmap;
}
memset(page2kva(page) + off, 0x00, size);
cur_addr += size;
}
}
sysfile_close(fd);
// (4) call mm_map to setup user stack, and put parameters into user stack
uint32_t vm_flags = VM_READ | VM_WRITE | VM_STACK;
if ((ret = mm_map(mm, USTACKTOP - USTACKSIZE, USTACKSIZE, vm_flags, NULL)) != 0) {
goto bad_cleanup_mmap;
}
assert(pgdir_alloc_page(mm->pgdir, USTACKTOP-PGSIZE , PTE_USER) != NULL);
assert(pgdir_alloc_page(mm->pgdir, USTACKTOP-2*PGSIZE , PTE_USER) != NULL);
assert(pgdir_alloc_page(mm->pgdir, USTACKTOP-3*PGSIZE , PTE_USER) != NULL);
assert(pgdir_alloc_page(mm->pgdir, USTACKTOP-4*PGSIZE , PTE_USER) != NULL);
// (5) setup current process's mm, cr3, reset pgidr (using lcr3 MARCO)
mm_count_inc(mm);
current->mm = mm;
current->cr3 = PADDR(mm->pgdir);
lcr3(PADDR(mm->pgdir));
// (6) setup uargc and uargv in user stacks
uintptr_t esp = USTACKTOP;
uintptr_t temp_argv[EXEC_MAX_ARG_NUM];
// copy each paraments to the user stack
for (int i = 0; i < argc; ++i) {
size_t size = strlen(kargv[i]) + 1;
assert(size < EXEC_MAX_ARG_LEN);
esp -= size;
strncpy((char*)esp, kargv[i], size);
temp_argv[i] = esp;
}
// set the content of argv in the user stack
for (int i = argc - 1; i >= 0; --i) {
esp -= sizeof(uintptr_t);
*(uintptr_t*)esp = temp_argv[i];
}
// set argv and argc
uintptr_t uargv_addr = esp;
esp -= sizeof(uintptr_t);
*(uintptr_t*)esp = uargv_addr;
esp -= sizeof(int32_t);
*(int32_t*)esp = argc;
// (7) setup trapframe for user environment
struct trapframe* tf = current->tf;
tf->tf_cs = USER_CS;
tf->tf_ds = tf->tf_es = tf->tf_ss = USER_DS;
tf->tf_esp = esp;
tf->tf_eip = header.e_entry;
tf->tf_eflags |= FL_IF;
ret = 0;
// (8) if up steps failed, you should cleanup the env.
out:
return ret;
bad_cleanup_mmap:
exit_mmap(mm);
bad_elf_cleanup_pgdir:
put_pgdir(mm->pgdir);
bad_pgdir_cleanup_mm:
mm_destroy(mm);
bad_mm:
goto out;
}

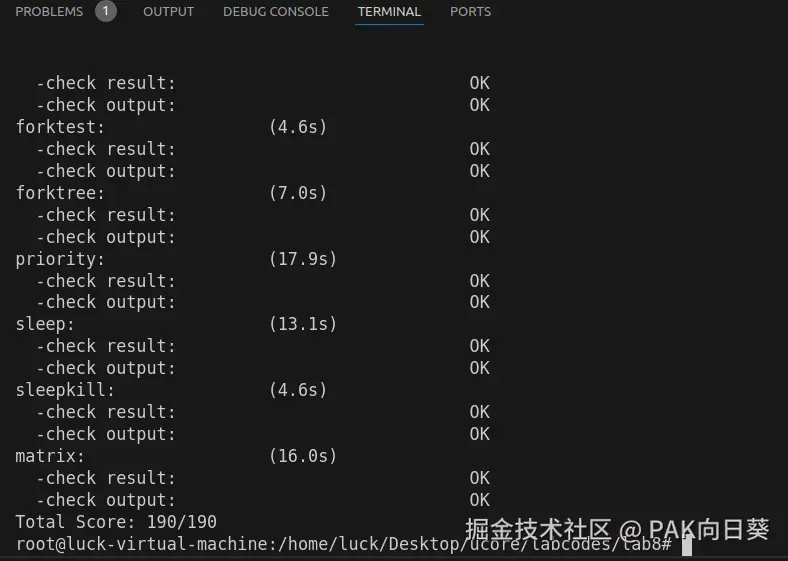

测试结果
修改好所有要修改的代码，执行make grade，应该能够得到满分结果。至此，THU UCORE LAB的所有必做任务就全部完成了。
