闲置笔记本设备组局域网

持御
169 阅读3分钟

背景

有2台8g运行内存的闲置笔记本，本着物尽其用的想法，打算将闲置的笔记本构建自己用的局域网服务器。

需求

  1. 多台设备之间能够实现互相访问
  2. 局域网要有WIFI
  3. 局域网中的设备通过一台进行上网
  4. 主力机器要同时连接外网和内网

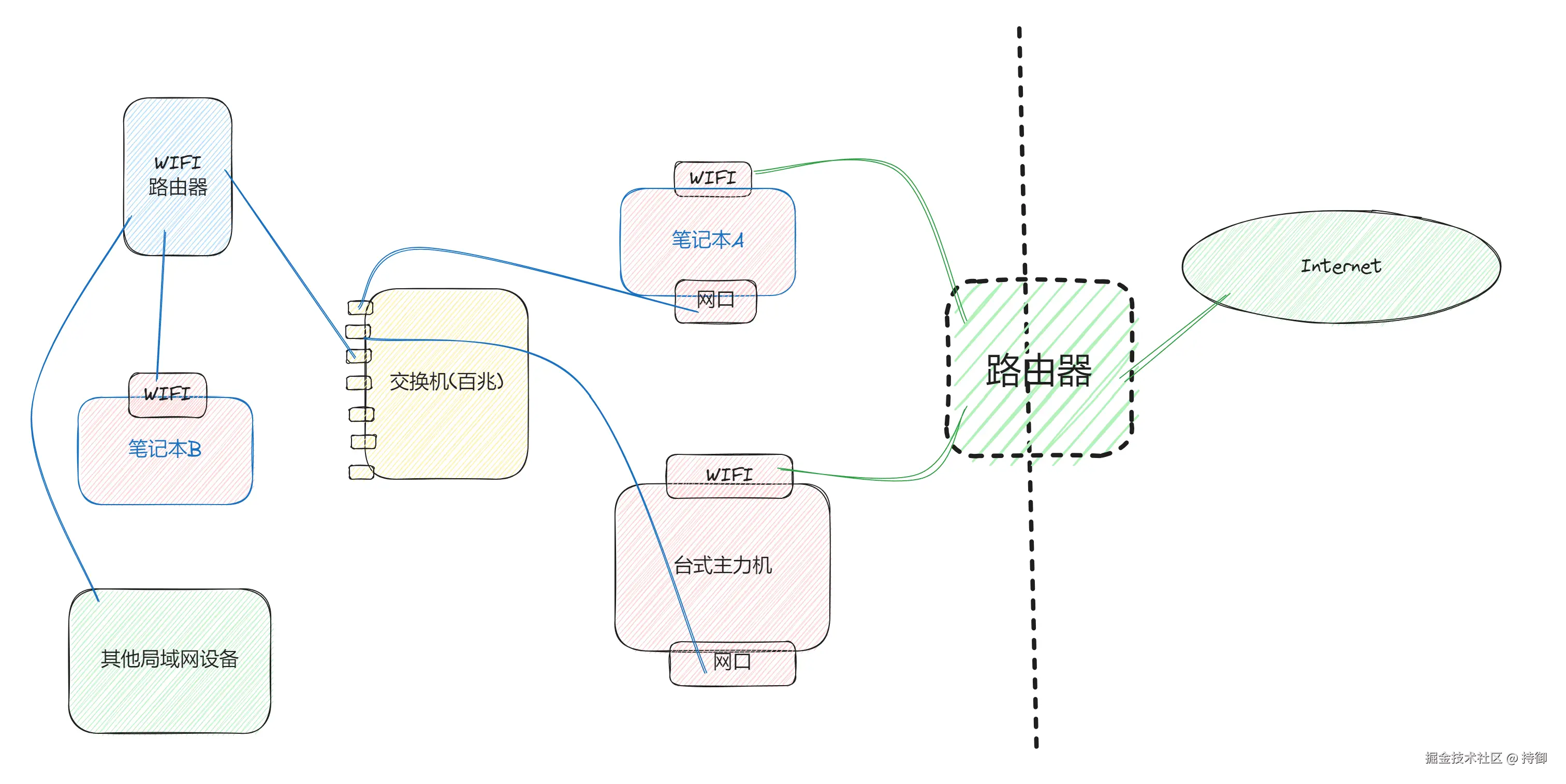

设备拓扑图


实现方案

硬件层面

  • 使用交换机和WIFI路由器作为局域网的转运中心。
  • 选择笔记本A作为核心设备，永不关机。
    • 选择A是因为同时具有WIFI和网口，作为闲置无特殊需求基本不会改变。

软件层面

操作系统

不用说，要将笔记本A，B都刷成Linux，毕竟是老机器了。 这里我选择的系统是Debian操作系统。 至于Ubuntu个人感觉其太臃肿了，相比而言不如Debian稳定。

核心服务

  • DHCP服务
    • 给局域网中的设备自动分配IP地址
  • 转发服务
    • 将局域网中需要上网的数据转发给笔记本A，进行上网

服务配置

DHCP服务

配置静态IP

  • 在/etc/network/interfaces.d目录下创建对应接口文件enp2s0.cfg 添加以下配置
iface enp2s0 inet static
        address 192.168.36.1
        netmask 255.255.255.0
        network 192.168.36.0
  • 配置生效 sudo systemctl restart networking，如果没生效就重启下吧。

安装DHCP服务

安装DHCP软件（Debian使用的是isc-xxx）
  • apt install isc-dhcp-server
DHCP配置
  • sudo vim /etc/dhcp/dhcpd.conf
subnet 192.168.36.0 netmask 255.255.255.0{
       range 192.168.36.100 192.168.36.200;
       option routers 192.168.36.1;
       option subnet-mask 255.255.255.0;
       option domain-name-servers 8.8.8.8,144.144.144.144;
       option broadcast-address 192.168.36.255;
}
# 配置静态设备IP
host w {
 hardware ethernet xx:xx:xx:xx:xx:xD;
 fixed-address 192.168.36.102;
}
host m {
 hardware ethernet Dx:xx:xx:xx:xx:xx;
 fixed-address 192.168.36.105;
}
  • 指定DHCP接口 打开sudo nano /etc/default/isc-dhcp-server， 修改INTERFACESv4="enp2s0"
  • 重启DHCP生效 sudo systemctl restart isc-dhcp-server
  • 检测DHCP运行状态 sudo systemctl status isc-dhcp-server
  • 配置开启自启动DHCP sudo systemctl enable isc-dhcp-server
检验

尝试接入网络设备，看是否成功，成功后再进行下一步

转发服务

启用IP转发

在主机A上启用IP转发，以便数据包能够从有线网卡转发到无线网卡。 通过编辑 /etc/sysctl.conf 文件来启用IP转发。

  • 打开终端并输入以下命令来编辑 sysctl.conf 文件：

    sudo nano /etc/sysctl.conf

  • 找到或添加以下行：

    net.ipv4.ip_forward=1

  • 保存并退出编辑器。

  • 使设置生效：

    sudo sysctl -p

配置NAT (Network Address Translation)

使用 iptables 配置NAT，使来自内网的流量通过无线网卡上网。

  • 假设有线网卡为 enp2s0，无线网卡为 wlp3s0，执行以下命令：

    sudo iptables -t nat -A POSTROUTING -o wlp3s0 -j MASQUERADE

配置路由

 sudo iptables -A FORWARD -i wlp3s0 -o enp2s0 -m state --state RELATED,ESTABLISHED -j ACCEPT
 sudo iptables -A FORWARD -i enp2s0 -o wlp3s0 -j ACCEPT

配置保存

  • 如果你想让这些规则在系统重启后仍然有效，可以将其保存到 /etc/iptables/rules.v4 文件中（如果使用 iptables-persistent）：

    • 安装 iptables-persistent（如果未安装）：

      sudo apt-get install iptables-persistent

    • 保存当前的 iptables 规则：

      sudo iptables-save > /etc/iptables/rules.v4

  • 设置自动加载

sudo systemctl enable netfilter-persistent
sudo systemctl start netfilter-persistent

检验

  • 使用内网设备尝试连接网络，成功就OK了

内网WIFI路由器设置

  • 连接LAN口
  • 选择有线中继模式

需求Check

  • 多台设备之间能够实现互相访问
  • 局域网要有WIFI
  • 局域网中的设备通过一台进行上网
  • 主力机器要同时连接外网和内网

★,°:.☆(￣▽￣)/$:.°★ 。
