深入理解 WebView 的容器渲染机制：从加载到显示的全流程解析

九幽归墟
2,328 阅读8分钟

容器渲染通常指的是在移动应用开发中使用的一个技术，尤其是在构建混合应用（Hybrid App）时。混合应用结合了原生（Native）和Web技术，通常是在原生应用的基础上嵌入一个Web视图（WebView），在这个WebView中渲染HTML、CSS和JavaScript。为了理解如何实现容器渲染，以下是详细的步骤和技术说明：

一、 概念

WebView 是大多数混合应用使用的容器技术，它本质上是一个嵌入在原生应用中的小型浏览器，可以渲染HTML、CSS、JavaScript等Web内容。WebView 在 Android 和 iOS 上都有对应的实现，分别是 Android WebView 和 WKWebView（iOS）。

WebView 是一种用于在移动应用中嵌入 Web 内容的组件，它的底层实现涉及多个系统层级的技术。以下是 WebView 的底层实现原理概述。

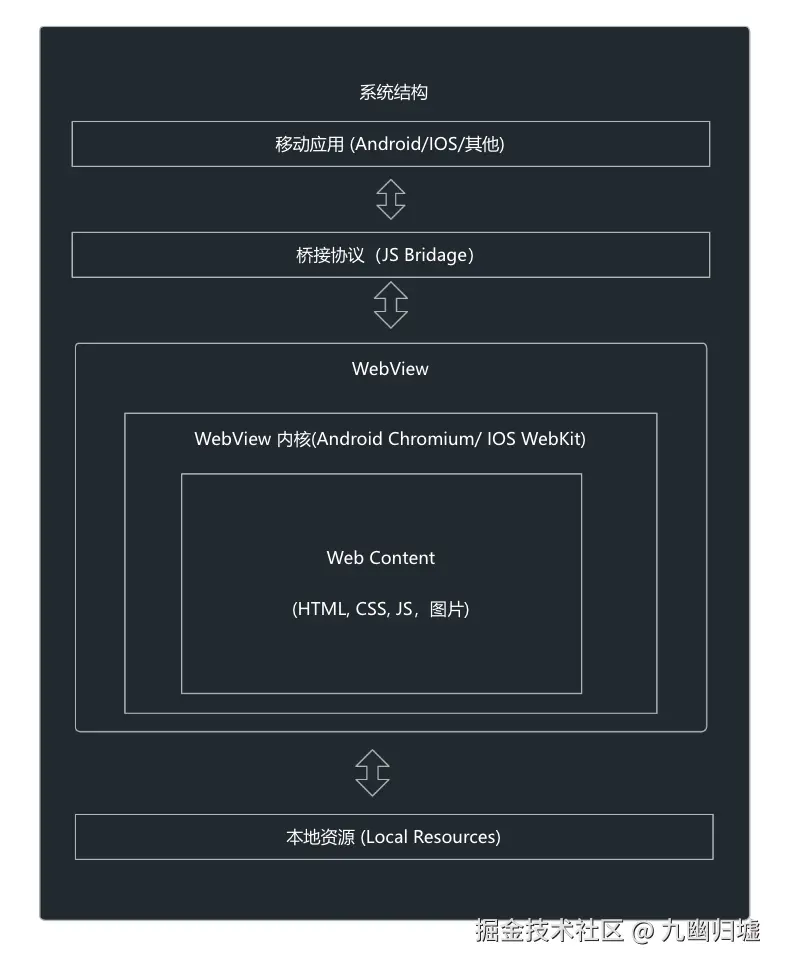

二、WebView 的基本架构


WebView 的基本架构核心概念可以分为以下几个层级：

  1. 移动应用 (App)

    1）WebView 是嵌入在移动应用中的一个组件。移动应用可以是 Android、iOS、或者其他支持 WebView 的平台应用。

    2）应用通过 WebView 来展示网页内容，用户无需离开应用即可查看网页。

  2. JSBridge

    i）JSBridge是一个桥梁，用来连接JavaScript和原生代码，使它们能够相互通信。这通常通过 JavaScriptInterface (Android) 或 WKScriptMessageHandler (iOS) 实现。

    ii）JavaScript 调用原生代码：通过JSBridge，WebView中的JavaScript可以调用设备的原生功能，比如相机、地理位置、文件系统等。这些调用通常是异步的。

    iii）实现原理：使用 注入 API 的方式或拦截 URL SCHEME，通过调用 window 对象上的某些方法或注入的对象来实现的，原生接收到消息，执行对应的方法并将结果返回给JS。

    iv）原生代码调用JavaScript：反过来，原生代码也可以通过JSBridge调用WebView中的JavaScript函数。这样，原生应用可以动态地更新Web内容或者响应Web内容发起的请求。

    v）实现原理：调用 WebView 提供的接口，如 evaluateJavaScript，执行拼接好的JS代码向JS发送请求，JS收到消息后，执行相应的函数并将结果返回给原生。

  3. WebView

    1）WebView 是一个用于渲染网页内容的组件。它能够加载和显示 HTML 页面，并支持 HTML、CSS、JavaScript 等 Web 技术。

    2）WebView 组件在应用程序中扮演浏览器的角色，但它更加轻量化、嵌入式，并且可以直接与应用程序交互。

  4. Web Content (网页内容)

    a） WebView 中显示的内容可以是本地存储的 HTML 文件，也可以是远程加载的网页。网页内容通常包含 HTML、CSS 和 JavaScript，用于构建和渲染页面。

    b）WebView 可以处理用户的输入（如点击、滑动等），并在网页中执行 JavaScript 代码。

  5. WebView 内核 (WebView Engine)

    1） WebView 的核心部分是其内核，也称为 WebView Engine。它通常基于操作系统自带的浏览器引擎（如 Android 上的 Chromium 或 iOS 上的 WebKit）。

    2）内核负责解析和渲染 HTML、执行 JavaScript、处理用户交互、以及管理网络请求等。

  6. 本地资源 (Local Resources)

    1）WebView 可以访问应用程序中的本地资源，如本地存储的 HTML 文件、图片、样式表等。这使得 WebView 可以在没有网络连接的情况下仍然展示内容。

    2）通过配置，WebView 还可以与应用的本地功能交互，例如调用原生 API、读取设备信息等，从而实现更丰富的功能。

三、 WebView操作系统层

1. WebView内存管理和多进程

多进程架构：现代 WebView（特别是基于 Chromium 的 Android WebView）采用多进程架构，将 UI 渲染、网络加载、JavaScript 执行等任务分配到不同的进程中。这种架构提高了稳定性和安全性，因为即使某个进程崩溃，也不会影响整个应用。

内存管理：WebView 会通过浏览器内核管理内存，使用垃圾回收（GC）机制来清理不再使用的对象和内存，以避免内存泄漏和应用崩溃。

2. WebView硬件加速

WebView 支持硬件加速渲染，这意味着它可以利用 GPU 来加速页面渲染，尤其是在处理复杂动画和视频内容时。Android 的 SurfaceView 和 iOS 的 Core Animation 都可以有效利用 GPU 提升渲染性能。

3. WebView安全策略

沙箱机制：WebView 运行在一个受限的沙箱环境中，限制了它对系统资源的直接访问，降低了潜在的安全风险。

内容安全策略：开发者可以通过设置内容安全策略（CSP）来限制哪些资源可以被加载，从而防止 XSS 攻击等安全威胁。

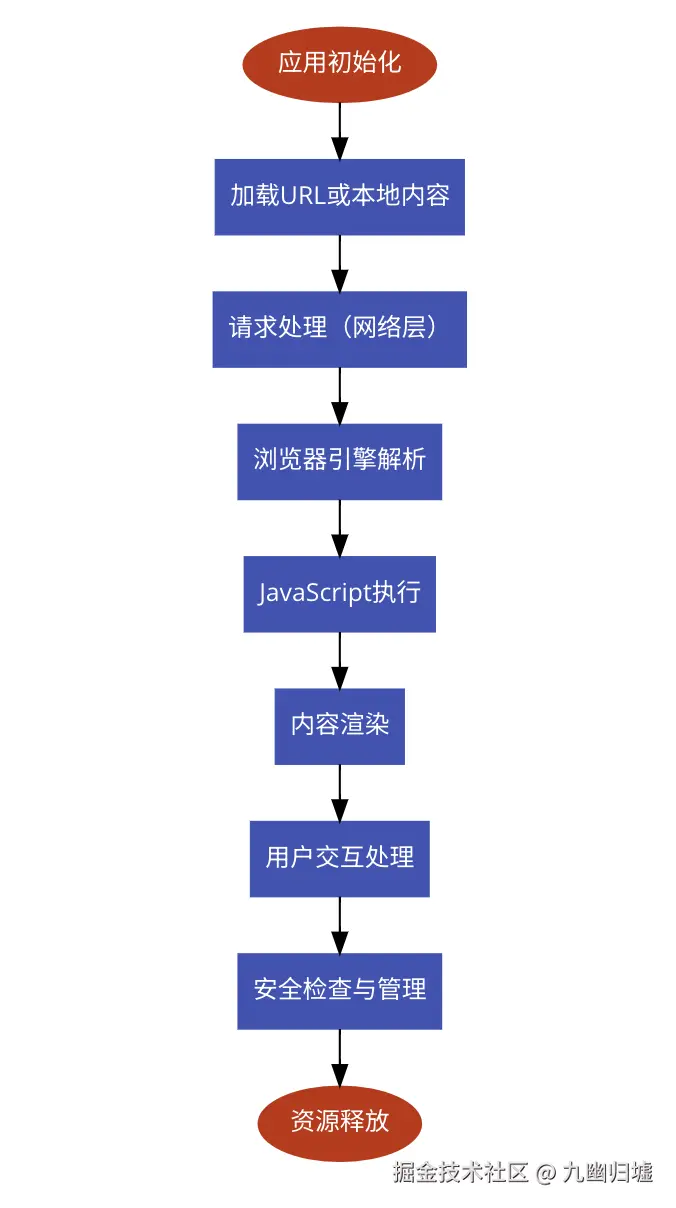

四、 WebView 的工作流程

当开发者调用 WebView 的 loadUrl() 或 loadData() 方法时，WebView 开始执行的流程基本就是浏览器渲染流程，也是WebView流程的核心步骤。WebView的完整工作流程如下：


五、WebView 的主要功能与应用场景

  1. 嵌入网页内容

    WebView 允许应用在界面中嵌入网页内容，这对于需要在应用中展示动态信息的场景非常有用。例如，应用中的帮助页面、条款与条件、用户手册等都可以通过 WebView 来展示。

  2. 混合应用（Hybrid Apps）

    WebView 是混合应用开发的核心技术之一。混合应用将部分内容和功能通过 Web 技术实现，并嵌入到原生应用中，从而实现跨平台的开发和部署。例如，Ionic、Cordova 等框架广泛使用 WebView 来开发混合应用。

  3. 动态内容更新

    WebView 可以通过加载远程 URL 实现动态内容更新，而不需要更新整个应用。对于需要频繁更新内容的应用，如新闻类、博客类应用，WebView 是一种便捷的解决方案。

  4. 与原生功能的集成

    WebView 支持与原生应用的深度集成。例如，通过 JavaScript Bridge，WebView 可以调用原生代码，从而实现访问摄像头、获取位置、推送通知等功能。

六、 WebView的实践

在 WebView 中点击按钮后，调用 Android 的原生方法显示一个 Toast 消息。

1. 配置 AndroidManifest.xml

首先，需要在 AndroidManifest.xml 中声明互联网权限，以确保 WebView 可以加载网络资源（如果你要加载在线网页的话）。

<uses-permission android:name="android.permission.INTERNET" />

2. 创建 MainActivity

在 MainActivity.java 中设置 WebView，并添加一个 JavaScript 接口，使 JavaScript 可以调用原生方法。

package com.example.jsbridgeexample;

import android.os.Bundle;
import android.webkit.WebSettings;
import android.webkit.WebView;
import android.webkit.WebViewClient;
import android.webkit.JavascriptInterface;
import android.widget.Toast;
import androidx.appcompat.app.AppCompatActivity;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        WebView webView = findViewById(R.id.webview);
        WebSettings webSettings = webView.getSettings();
        webSettings.setJavaScriptEnabled(true);

        // 设置 WebView 加载 HTML 文件
        webView.loadUrl("https://example.com/index.html");

        // 设置 WebViewClient 以防止打开外部浏览器
        webView.setWebViewClient(new WebViewClient());

        // 添加 JavaScript 接口，使得 JavaScript 可以调用原生方法
        webView.addJavascriptInterface(new WebAppInterface(this), "Android");
    }

    // 定义一个 JavaScript 接口类
    public class WebAppInterface {
        MainActivity mContext;

        WebAppInterface(MainActivity c) {
            mContext = c;
        }

        // 将此方法暴露给 JavaScript 调用
        @JavascriptInterface
        public void showToast(String message) {
            Toast.makeText(mContext, message, Toast.LENGTH_SHORT).show();
        }
    }
}

3. 设置布局文件

在 res/layout/activity_main.xml 中添加一个 WebView 组件。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <WebView
        android:id="@+id/webview"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

</RelativeLayout>

4. 创建 HTML 文件

在 assets 文件夹下创建一个 index.html 文件，包含 JavaScript 代码，通过 JSBridge 调用 Android 的原生方法。

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>JSBridge Example</title>
</head>
<body>
    <h1>JSBridge Example</h1>
    <button onclick="showAndroidToast('Hello from JavaScript!')">Show Toast</button>

    <script src="https://xxx.cdn.com/jsbridge/SDK"></script>
    <script type="text/javascript">
        function showAndroidToast(message) {
            // 通过JSBridge SDK调用 Android 的 showToast 方法
            window.myBridge.showToast(message);
        }
    </script>
</body>
</html>

5. 处理页面加载和导航事件

你可以拦截WebView的页面加载事件，以便在特定情况下执行额外的逻辑，如处理页面导航、加载进度、错误处理等。

Android: 使用 WebViewClient 处理页面加载事件。

iOS: 使用 WKNavigationDelegate 处理页面导航事件。

// Android 示例
webView.setWebViewClient(new WebViewClient() {
    @Override
    public void onPageStarted(WebView view, String url, Bitmap favicon) {
        // 页面开始加载
    }

    @Override
    public void onPageFinished(WebView view, String url) {
        // 页面加载完成
    }
});

很多webview容器的优化机制，基本就是利用了这些生命周期提前进行资源预加载、网络优化等逻辑。

6. 优化性能

对于复杂的Web内容和大量的交互，可以使用现代的前端技术和框架，如 React、Vue.js 或 Angular，并利用框架的打包工具（如 Webpack）进行代码分割和优化。

你可以通过开启硬件加速（Android）和调优页面加载时间（Lazy Load）来提升WebView的渲染性能。

为了提高性能和减少网络依赖，WebView可以配置为缓存资源。你可以使用 Service Workers 和本地缓存技术来减少资源的重复加载。

Android: 通过 WebSettings.setCacheMode 来控制缓存模式。

iOS: 通过 WKWebViewConfiguration 控制缓存策略。

7. 安全性考虑

最后是安全性的方面应该需要注意的点：

1）确保 WebView 只加载可信任的内容，避免潜在的安全风险（如XSS攻击）。

2）禁用可能存在安全隐患的功能，如文件访问和不必要的JavaScript接口。

// Android 禁用文件访问
webView.getSettings().setAllowFileAccess(false);
