echarts绘制立体图示法的坐标系

需求分析

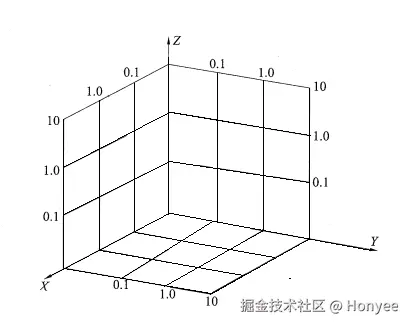

使用echarts绘制如下图的立体坐标系，需要用到echarts-gl，该坐标系有如下特点：

• 三个坐标轴（立体坐标系)
• 大刻度步进值为10倍：0 ~ 0.1，0.1 ~ 1，1 ~ 10
• 第一段刻度的子刻度为10个：0、0.01……0.1
• 其他段刻度的子刻度为9个：0.1、0.2……1
• 只显示大刻度：0.1、1、10

段 / 子刻度位置	1	2	3	4	5	6	7	8	9	10	11
第一段	0	0.01	0.02	0.03	0.04	0.05	0.06	0.07	0.08	0.09	0.1
第二段	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1	缺少一格
第三段	1	2	3	4	5	6	7	8	9	10	缺少一格

因为子刻度分别为10个和9个，所以考虑了两种方案来绘制

方式一：小刻度宽度一致

• 每个小刻度的宽度为10px
• 第一段刻度的宽度：100px
• 其他段刻度的宽度:90px

优点：10px是整数，计算精度时结果完整

缺点:大刻度宽度不一样

为何小刻度的宽度为10px？

方便精度计算，例如：

• 0 ~ 0.1刻度中，绘制 0.012这个点，那么这个点的所在像素位置为

10px * 0.012 * 100 = 12px

• 0.1 ~ 1刻度中，绘制 0.34这个点，那么这个点的所在像素位置为

100px + 10px * 0.34 * 10 = 134px

• 1 ~ 10刻度中，绘制 2.5这个点，那么这个点的所在像素位置为

100px + 90px + 10px * (2.5 - 1) = 205px

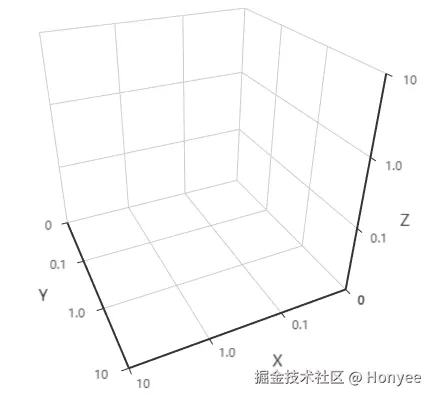

绘制结果

绘制结果分析

因为第一段100px而其他段为90px，所以刻度的实际像素位置分别为100px、190px、280px，这三个数的最小公因数为10，所以绘制结果的刻度线看起来密密麻麻

下方是绘制刻度标签的代码：

xAxis3D: {
    type: 'value',
    name: 'X',
    min: 0,
    max: 280, // 最大像素
    interval: 10, // 间隔10
    axisLabel: {
      formatter: function (value) {
        switch (value) {
          case 0:
            return '0'
          case 100:
            return '0.1'
          case 190:
            return '1.0'
          case 280:
            return '10'
        }
        return ''
      }
}

完整代码

<template>
  <b-container>
    <div id="main-honyee" style="width: 800px;height:500px;"></div>
  </b-container>
</template>

<script>
import * as echarts from 'echarts';
import 'echarts-gl';

export default {
  methods: {
    startDraw() {
      let chartInstance = echarts.init(document.getElementById('main-honyee'));
      const option = {
        tooltip: {},
        xAxis3D: this.axisConfig('X'),
        yAxis3D: this.axisConfig('Y'),
        zAxis3D: this.axisConfig('Z'),
        grid3D: {
          show: true,
          temporalSuperSampling: {
            enable: true
          },
          viewControl: {
            alpha: 30,
            beta: 160
          },
        },
        series: []
      }
      chartInstance.setOption(option);

    },
    axisConfig(name) {
      return {
        type: 'value',
        name: name,
        min: 0,
        max: 280,
        interval: 10,
        axisLabel: this.axisLabelConfig(),
      }
    },
    axisLabelConfig() {
      return {
        formatter: function(value){
          // 隐藏原点
          switch (value) {
            case 0:
              return '0'
            case 100:
              return '0.1'
            case 190:
              return '1.0'
            case 280:
              return 10
          }
          return ''
        }
      }
    },
  },
  mounted() {
    this.startDraw();
  }
}
</script>

方式二：大刻度宽度一致

• 每一段大刻度的宽度为100px
• 第一段小刻度的宽度：100px ÷ 10 = 10px
• 其他段刻度的宽度:100px ÷ 9 ≈ 11.1px

优点：大刻度宽度相同，看着比较整齐，且与需求坐标图一致

缺点:10px和11.1px相差11%左右，小刻度长度不一致。且11.1px是四舍五入后的结果，所以位置像素计算结果会存在些许误差

绘制结果

绘制结果分析

下方是绘制刻度标签的代码：

<template>
  <b-container>
    <div id="main-honyee" style="width: 800px;height:500px;"></div>
  </b-container>
</template>

<script>
import * as echarts from 'echarts';
import 'echarts-gl';

export default {
  methods: {
    startDraw() {
      let chartInstance = echarts.init(document.getElementById('main-honyee'));
      const option = {
        tooltip: {},
        xAxis3D: this.axisConfig('X'),
        yAxis3D: this.axisConfig('Y'),
        zAxis3D: this.axisConfig('Z'),
        grid3D: {
          show: true,
          temporalSuperSampling: {
            enable: true
          },
          viewControl: {
            alpha: 30,
            beta: 160
          },
        },
        series: []
      }
      chartInstance.setOption(option);

    },
    axisConfig(name) {
      return {
        type: 'value',
        name: name,
        min: 0,
        max: 300,
        interval: 100, // 间隔100
        axisLabel: this.axisLabelConfig()
      }
    },
    axisLabelConfig() {
      const base = 10
      const scaleLength = base * 10 // 每段长度
      return {
        formatter: function (value) {
          switch (value) {
            case 0:
              return '0'
            case scaleLength:
              return '0.1'
            case scaleLength * 2:
              return '1.0'
            case scaleLength * 3:
              return 10
          }
          return ''
        }
      }
    },
  },
  mounted() {
    this.startDraw();
  }
}
</script>

结论

两种方式都可以，优缺点取舍
