在软件建模课程的学习中，大家学习过多种图形表示方法，这些图形主要用于软件产品设计。在传统的开发流程中，通常是先绘制设计图，然后根据设计图开发软件项目。
然而，在实际的公司或团队项目开发过程中，这种流程往往被颠倒过来，很多情况下是先进行项目开发，然后再绘制图表和编写文档。
其次，在源码学习、快速了解业务流程与业余代码逻辑时，时序图与类图都是一种简单快捷的方式。
针对以上现状，我们可以利用一些工具来高效地完成这些图形的绘制。本文将以时序图和类图为例，介绍如何在 IntelliJ IDEA 中使用插件来生成这两种图表。通过这些插件，我们可以在开发过程中快速生成相应的图表，提高开发效率和文档质量。
SequenceDiagram
1.1 插件安装
IntelliJ IDEA 安装时序图生成插件 SequenceDiagram，安装步骤:

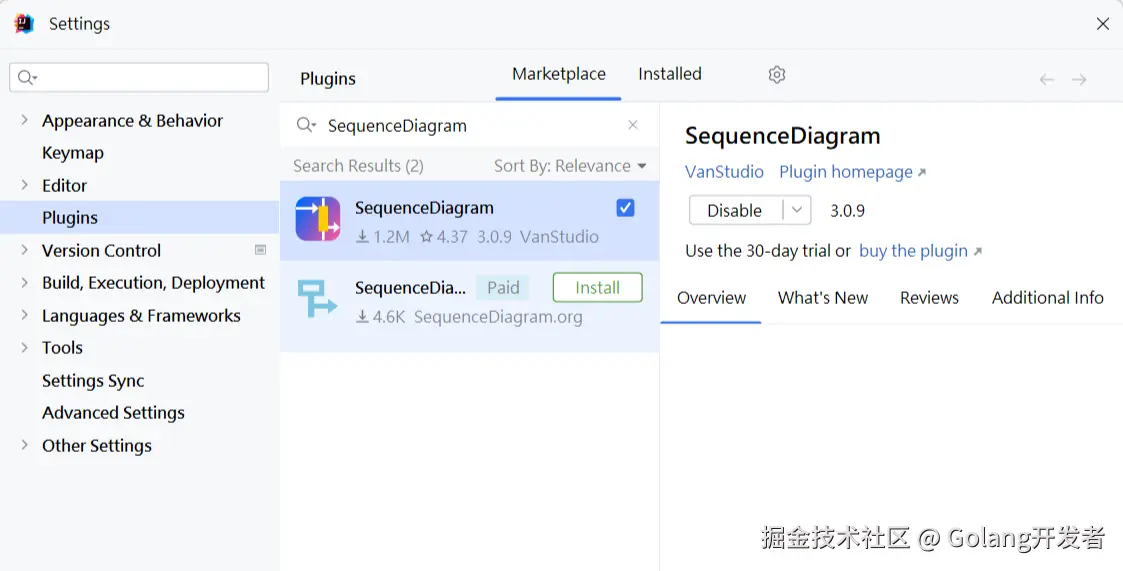

1 IDEA界面 Ctrl+Alt+S(调出设置页面) 2 Plugins 在 Marketplace中搜索 SequenceDiagram，搜索结果如下所示(我的已经安装了，点击Install即可)：
插件最新版本开始收费了，可在这里体验：获取激活码

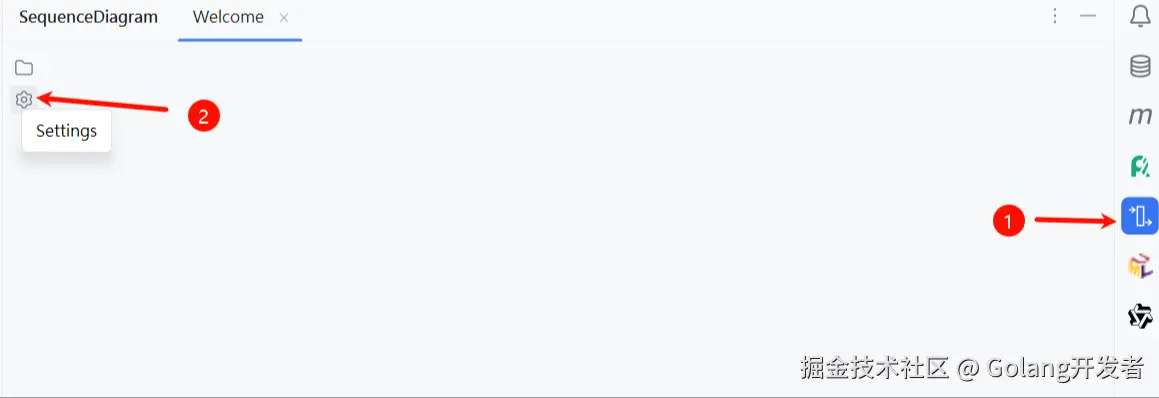

安装完成后，会出现在侧边栏，如下图
1.2 插件设置
点击 SequenceDiagram 进行相关设置

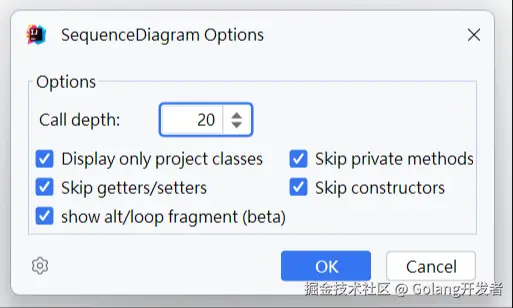

可以设置生成时序图的相关信息
Call depth： 时序图调用层数。若生成的时序图比较大时，若无更高的精准度要求，可适当减少调用层数进行时序图大小的调整。
Display only project classes： 表示是否只显示当前项目的类文件，不勾选的话可以显示依赖JAR包的类
Skip private methods： 表示跳过私有方法
Skip getters/setters： 表示跳过get、set方法
Skip constructors： 表示跳过构造方法
:::
1.3 生成时序图

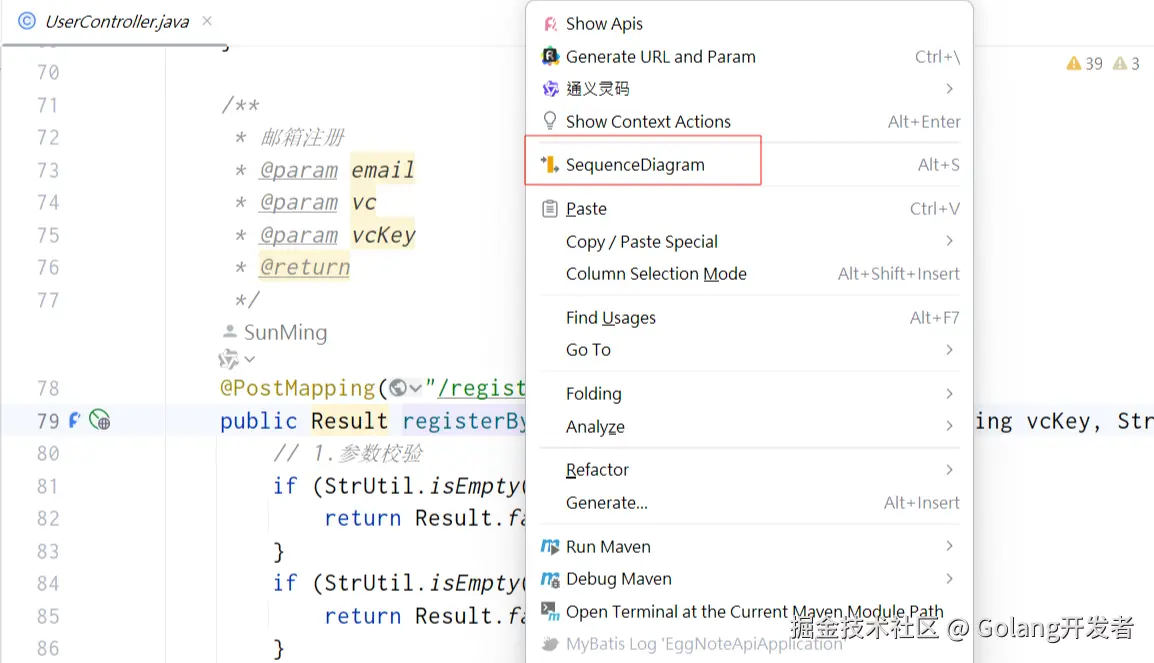

在任何需要生成时序图的方法上，右键单击选择 “Sequence Diagram”，即可生成对应的时序图，生成的时序图也可以以各种格式导出：

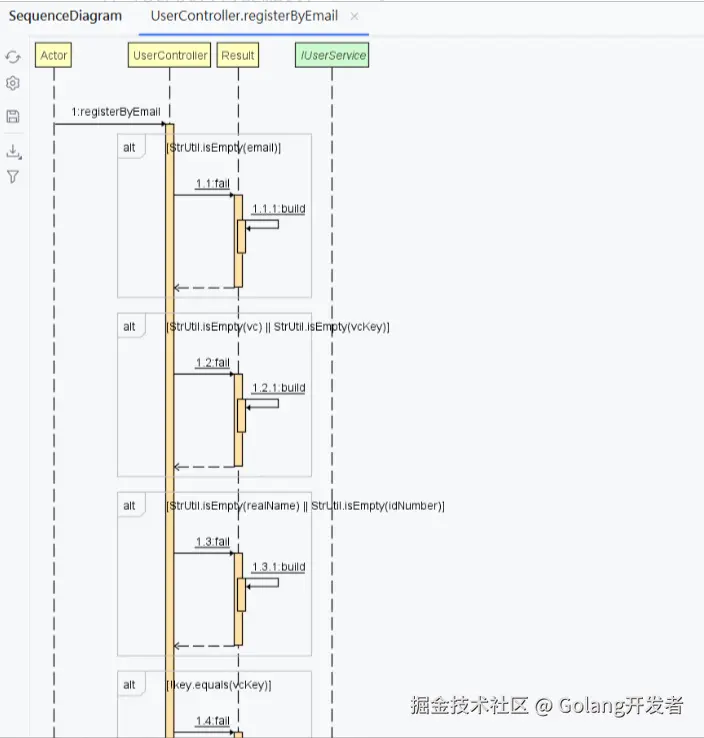

时序图
同时，每个时序图节点，右键单击，有两个选项“Go to Source” 和 “ Remove Method ‘xxxxxx()’”，分别为跳转到源代码对应的位置 和 从时序图中删除对应的方法，去除冗余信息，简化时序图，方便修改时序图显示。
