阅读Android系统源码，Binder是绕不过去的东西，前面看ContentProvider，Activity都有Binder的身影，因此决定还是先把Binder的部分看一看。
对于普通的Android的应用开发来说，进程的概念是被弱化的。这得益于系统已经帮助我们把Activity,ContentProvider,Broadcast,Service等涉及到跨进程的组件做了很好的封装。我们知道Android也是基于Linux进行开发的，那比如存在跨进程，也就必然存在跨进程通讯。Linux当中跨进程通讯常常使用共享内存、信号量、管道等方式，不过Android中为了安全和使用的便利性，则大部分地方都是使用了Binder。
Binder最早是BeOs和PalmOs开发的时候进行设计的，之后他们这批人去开发Android系统的时候，也把这一套东西引入了Android系统当中。开源的OpenBinder是工作在Linux内核中的，在2015年已经被合并到Linux 内核3.19版本当中，不仅仅Android，华为的鸿蒙系统当中也在使用Binder。

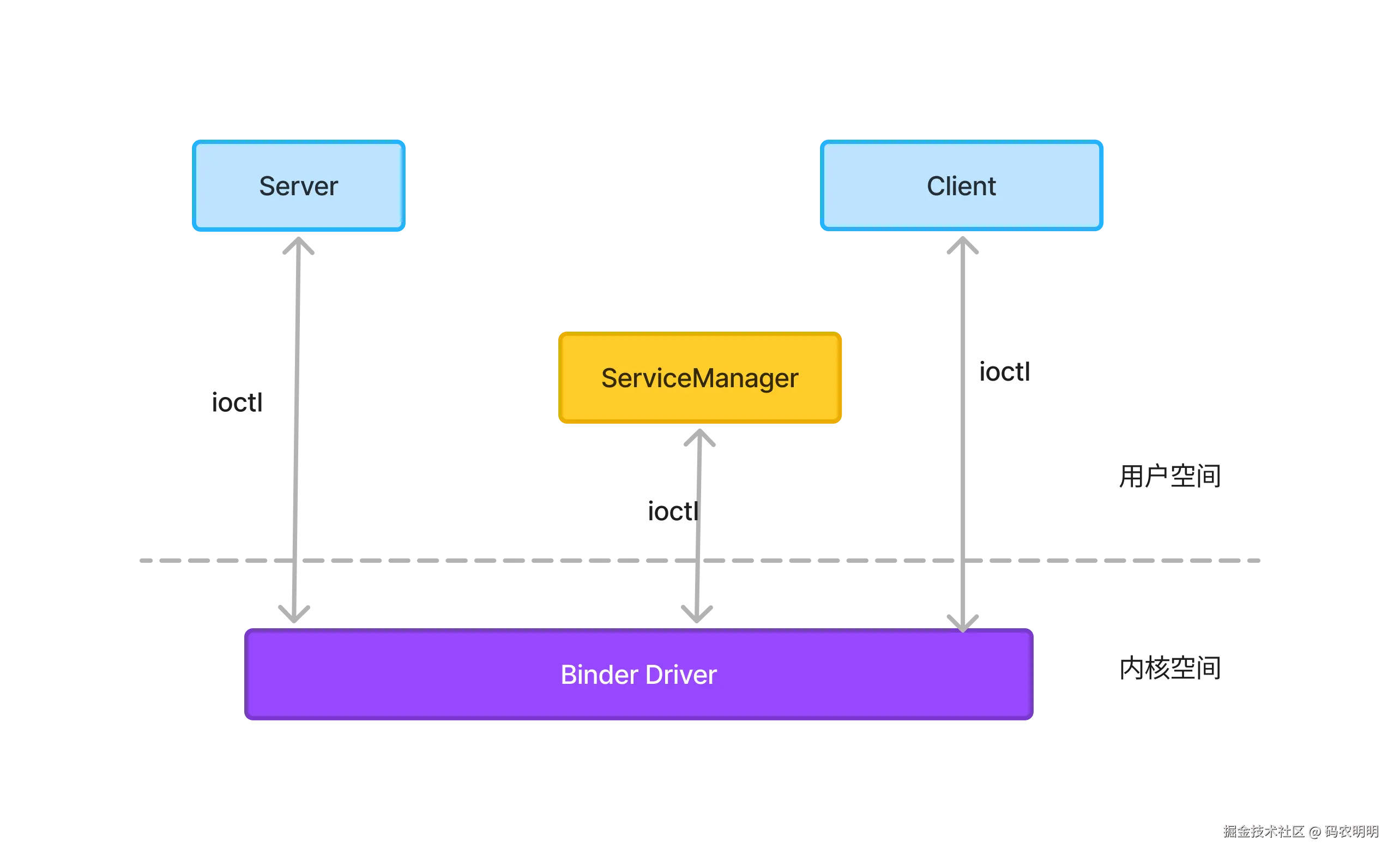

Android中的Binder包括Binder驱动，ServiceManager，Binder服务，他们的关系大概如上图所示。Binder驱动位于Linux内核层，它主要用于实现多个进程之间的通信。ServiceManager位于Android Framework层，用于Binder服务的注册和查找，相当于网络服务中的DNS。而Binder服务的Server端和Client端就是典型的C/S架构，它们通过Binder驱动来进行交互。Android中有两种Binder服务，一种是类似于AMS，PMS这种的系统服务，它们是有名称的服务，注册在ServiceManager当中，Client可以通过名称查找到他们进行使用。还存在另一种匿名Binder服务，比如我们自己通过AIDL创建的，这种我们会直接通过其他的Binder服务把Binder引用传递到客户端，从而双方可以进行通讯。
Binder驱动的源码是在Linux当中的，暂时先不关注了。我这里主要会去看Android Framework层当中Binder相关的代码。ServiceManager本身也是一个Binder，它的ID为0，因此可以很简单的拿到，它的初始化我就不关注了。首先会去关注我们在应用层如何去拿到ServiceManager，因为只有拿到它才能够使用它去注册Binder和获取Binder。其实我们再去看看ServiceManger的addService如何注册一个Binder服务，以及getService 如何获取一个Binder服务。这些看完之后，我们也就知道了Binder的完整运行过程，因为addService和getService本身也是binder调用，其中我们也会分析Framwork调用kernel相关的代码。最后我们再看看匿名Binder，AIDL,这样差不多就可以对于Framework层的Binder有了全面的了解。
获取ServiceManager
ServiceManager本身是存在一个单独的进程的，并且是在系统启动的时候就启动了它。而我们在其他进程想要通过它来注册服务或者获取服务，就需要首先拿到它的Ibinder对象。通常会用如下的方式获取：
private static IServiceManager getIServiceManager() {
if (sServiceManager != null) {
return sServiceManager;
}
// Find the service manager
sServiceManager = ServiceManagerNative
.asInterface(Binder.allowBlocking(BinderInternal.getContextObject()));
return sServiceManager;
}
上面的代码首先会拿本地的缓存，拿不到才会真正调用获取ServiceManager的步骤，我们先看看这个BinderInternal.getContextObject()方法，它是一个native方法，它的实现在base/core/jni/android_util_Binder.cpp当中，代码如下：
static jobject android_os_BinderInternal_getContextObject(JNIEnv* env, jobject clazz)
{
sp<IBinder> b = ProcessState::self()->getContextObject(NULL);
return javaObjectForIBinder(env, b);
}
首先调用ProcessState::self()来拿到ProcessState实例,它内部会执行如下代码：
sp<ProcessState> ProcessState::init(const char *driver, bool requireDefault)
{
if (driver == nullptr) {
std::lock_guard<std::mutex> l(gProcessMutex);
if (gProcess) {
verifyNotForked(gProcess->mForked);
}
return gProcess;
}
[[clang::no_destroy]] static std::once_flag gProcessOnce;
std::call_once(gProcessOnce, [&](){
if (access(driver, R_OK) == -1) {
driver = "/dev/binder";
}
int ret = pthread_atfork(ProcessState::onFork, ProcessState::parentPostFork,
ProcessState::childPostFork); //注册fork进程的监听
LOG_ALWAYS_FATAL_IF(ret != 0, "pthread_atfork error %s", strerror(ret));
std::lock_guard<std::mutex> l(gProcessMutex);
gProcess = sp<ProcessState>::make(driver); //智能指针初始化
});
if (requireDefault) {
...
}
verifyNotForked(gProcess->mForked);
return gProcess;
}
上面的代码传入的参数driver值为/dev/binder也就是binder驱动的地址，requireDefault为false。上面的代码中的std:call_once方法为android的libc所提供，就是保证下面的代码段只会执行一次，这个实现也就是为了实现单例，和Java代码中的其实是差不多的。代码中的make方法内部实际会调用ProcessState的构造方法，代码如下：
ProcessState::ProcessState(const char* driver)
: mDriverName(String8(driver)),
mDriverFD(-1),
mVMStart(MAP_FAILED),
mThreadCountLock(PTHREAD_MUTEX_INITIALIZER),
mThreadCountDecrement(PTHREAD_COND_INITIALIZER),
mExecutingThreadsCount(0),
mWaitingForThreads(0),
mMaxThreads(DEFAULT_MAX_BINDER_THREADS),
mStarvationStartTimeMs(0),
mForked(false),
mThreadPoolStarted(false),
mThreadPoolSeq(1),
mCallRestriction(CallRestriction::NONE) {
base::Result<int> opened = open_driver(driver);
if (opened.ok()) {
mVMStart = mmap(nullptr, BINDER_VM_SIZE, PROT_READ, MAP_PRIVATE | MAP_NORESERVE, opened.value(), 0);
if (mVMStart == MAP_FAILED) {
close(opened.value()); //mmap失败，关闭binder文件描述符
opened = base::Error()
<< "Using " << driver << " failed: unable to mmap transaction memory.";
mDriverName.clear();
}
}
verifyNotForked(gProcess->mForked); //检查当前的实例不是fork之后的只进程的实例否则报错
if (opened.ok()) {
mDriverFD = opened.value(); //记录binder的文件描述符
}
}
open_driver内部就是调用linux的系统调用open打开binder驱动，并通过ioctl获取驱动打开状态以及进行驱动的一些设置如最大线程数等，这里就查看相关代码了。
打开驱动后又会调用mmap把进行内存映射并保存内存指针到mVMStart上，其中内存映射的大小为BINDER_VM_SIZE，定义如下：
#define BINDER_VM_SIZE ((1 * 1024 * 1024) - sysconf(_SC_PAGE_SIZE) * 2)
#define _SC_PAGE_SIZE 0x0028
其中sysconf(_SC_PAGE_SIZE)之前的值为4k，最新的Android 15改成了16K，那我们这里仍然以来版本计算，可以得到值为1016Kb,这也就是我们使用Binder交互时候数据传输的限制。
这里我们拿到了binder的文件描述符，也完成了内存映射，也就完成了ProcessState的初始化。ProcessState这个对象如它的名字，在每个进程当中只会有一个实例。
有了实例我们又可以继续看getContextObject，主要代码如下：
sp<IBinder> ProcessState::getContextObject(const sp<IBinder>& /*caller*/)
{
sp<IBinder> context = getStrongProxyForHandle(0);
if (context) {
internal::Stability::markCompilationUnit(context.get()); //更新Binder的Stability，展示可以跳过
}
return context;
}
上面主要关注getStrongProxyForHandle(0)，这里传入的id为0，也就是专属于ServiceManager的，此方法代码如下：
ProcessState::handle_entry* ProcessState::lookupHandleLocked(int32_t handle)
{
const size_t N=mHandleToObject.size();
if (N <= (size_t)handle) {
handle_entry e;
e.binder = nullptr;
e.refs = nullptr;
status_t err = mHandleToObject.insertAt(e, N, handle+1-N);
if (err < NO_ERROR) return nullptr;
}
return &mHandleToObject.editItemAt(handle);
}
sp<IBinder> ProcessState::getStrongProxyForHandle(int32_t handle)
{
sp<IBinder> result;
AutoMutex _l(mLock);
handle_entry* e = lookupHandleLocked(handle);
if (e != nullptr) {
IBinder* b = e->binder;
if (b == nullptr || !e->refs->attemptIncWeak(this)) {
if (handle == 0) {
IPCThreadState* ipc = IPCThreadState::self();
CallRestriction originalCallRestriction = ipc->getCallRestriction(); //获取当前的调用限制
ipc->setCallRestriction(CallRestriction::NONE); //设置限制为空
Parcel data;
status_t status = ipc->transact(
0, IBinder::PING_TRANSACTION, data, nullptr, 0); //调用ping，获取当前Binder的状态
ipc->setCallRestriction(originalCallRestriction); //恢复原先的限制
if (status == DEAD_OBJECT)
return nullptr;
}
sp<BpBinder> b = BpBinder::PrivateAccessor::create(handle);
e->binder = b.get();
if (b) e->refs = b->getWeakRefs();
result = b;
} else {
result.force_set(b);
e->refs->decWeak(this);
}
}
return result;
}
struct handle_entry {
IBinder* binder;
RefBase::weakref_type* refs;
};
Vector<handle_entry> mHandleToObject;
handle_entry为结构提，其中存放了IBinder和refs,refs为一个弱引用，用于记录Binder的使用数量，这些entry有存放在动态数组mHandleToObject当中。
查找过程很简单，就是数组中有则返回，无则插入一条。对于ServiceManager，此处会调用IPCThreadState的相关方法，首先看看它的self方法：
IPCThreadState* IPCThreadState::self()
{
if (gHaveTLS.load(std::memory_order_acquire)) {
restart:
const pthread_key_t k = gTLS;
IPCThreadState* st = (IPCThreadState*)pthread_getspecific(k);
if (st) return st;
return new IPCThreadState;
}
// Racey, heuristic test for simultaneous shutdown.
if (gShutdown.load(std::memory_order_relaxed)) {
ALOGW("Calling IPCThreadState::self() during shutdown is dangerous, expect a crash.\n");
return nullptr;
}
pthread_mutex_lock(&gTLSMutex);
if (!gHaveTLS.load(std::memory_order_relaxed)) {
int key_create_value = pthread_key_create(&gTLS, threadDestructor);
if (key_create_value != 0) {
pthread_mutex_unlock(&gTLSMutex);
ALOGW("IPCThreadState::self() unable to create TLS key, expect a crash: %s\n",
strerror(key_create_value));
return nullptr;
}
gHaveTLS.store(true, std::memory_order_release);
}
pthread_mutex_unlock(&gTLSMutex);
goto restart;
}
这里的gHaveTLS类型为atomic<bool>和java中的AtomicBoolean一样都是原子类型安全的Boolean，这里的TLS不是https中我们说的那个TLS而是表示Thread Local Storage，这里我们就可以明白，此处我们是把IPCThreadState存放在Thread Local中，从而保证每一个线程拥有一个IPCThreadState对象，这个类的构造函数如下：
IPCThreadState::IPCThreadState()
: mProcess(ProcessState::self()),
mServingStackPointer(nullptr),
mServingStackPointerGuard(nullptr),
mWorkSource(kUnsetWorkSource),
mPropagateWorkSource(false),
mIsLooper(false),
mIsFlushing(false),
mStrictModePolicy(0),
mLastTransactionBinderFlags(0),
mCallRestriction(mProcess->mCallRestriction) {
pthread_setspecific(gTLS, this); //key 为gTLS， value为IPCThreadState，存到ThreadLocal中。
clearCaller();
mIn.setDataCapacity(256);
mOut.setDataCapacity(256);
}
void IPCThreadState::clearCaller()
{
mCallingPid = getpid();
mCallingSid = nullptr; // expensive to lookup
mCallingUid = getuid();
}
构造方法中除了设置mIn和mOut这两个Parcel外，就是设置Calling的uid、pid为当前调用进程的值。
回到getStrongProxyForHandle方法，检查binder状态的代码看我的注释就好，可以继续看第41行，它内部调用了如下代码：
static sp<BpBinder> create(int32_t handle) { return BpBinder::create(handle); }
而这个create方法内部也主要调用了如下代码：
return sp<BpBinder>::make(BinderHandle{handle}, trackedUid);
这里使用了强引用指针，我们解析以下实际上是调用了如下代码：
BpBinder(BinderHandle{handle}, trackedUid);
也就是创建了一个BpBinder,在它的构造方法中会调用如下代码：
IPCThreadState::self()->incWeakHandle(this->binderHandle(), this);
void IPCThreadState::incWeakHandle(int32_t handle, BpBinder *proxy)
{
LOG_REMOTEREFS("IPCThreadState::incWeakHandle(%d)\n", handle);
mOut.writeInt32(BC_INCREFS);
mOut.writeInt32(handle);
if (!flushIfNeeded()) {
// Create a temp reference until the driver has handled this command.
proxy->getWeakRefs()->incWeak(mProcess.get());
mPostWriteWeakDerefs.push(proxy->getWeakRefs());
}
}
上面写入mOut的数据，在将来调用flushCommands的时候会与Binder驱动交互，这个后面再分析。到这里我们就拿到ServiceManager的BpBinder对象了，但是我们现在还是在native层，因此还需要把对象返回到java层，我们这个时候可以看javaObjectForIBinder方法的代码：
jobject javaObjectForIBinder(JNIEnv* env, const sp<IBinder>& val)
{
if (val->checkSubclass(&gBinderOffsets)) {
// It's a JavaBBinder created by ibinderForJavaObject. Already has Java object.
jobject object = static_cast<JavaBBinder*>(val.get())->object();
return object;
}
BinderProxyNativeData* nativeData = new BinderProxyNativeData();
nativeData->mOrgue = new DeathRecipientList;
nativeData->mObject = val;
jobject object = env->CallStaticObjectMethod(gBinderProxyOffsets.mClass,
gBinderProxyOffsets.mGetInstance, (jlong) nativeData, (jlong) val.get());
if (env->ExceptionCheck()) {
// In the exception case, getInstance still took ownership of nativeData.
return NULL;
}
BinderProxyNativeData* actualNativeData = getBPNativeData(env, object);
if (actualNativeData == nativeData) {
// Created a new Proxy
uint32_t numProxies = gNumProxies.fetch_add(1, std::memory_order_relaxed);
uint32_t numLastWarned = gProxiesWarned.load(std::memory_order_relaxed);
....
} else {
delete nativeData;
}
return object;
}
上面的代码首先去看看我们现在的指针中的类是否为Java层Binder类的子类，这种情况在binder由ibinderForJavaObject创建，我们这里不是。因此会使用下面的代码，这里gBinderProxyOffsets的相关值如下：
const char* const kBinderProxyPathName = "android/os/BinderProxy";
jclass clazz = FindClassOrDie(env, kBinderProxyPathName);
gBinderProxyOffsets.mClass = MakeGlobalRefOrDie(env, clazz);
gBinderProxyOffsets.mGetInstance = GetStaticMethodIDOrDie(env, clazz, "getInstance",
"(JJ)Landroid/os/BinderProxy;");
gBinderProxyOffsets.mSendDeathNotice =
GetStaticMethodIDOrDie(env, clazz, "sendDeathNotice",
"(Landroid/os/IBinder$DeathRecipient;Landroid/os/IBinder;)V");
gBinderProxyOffsets.mNativeData = GetFieldIDOrDie(env, clazz, "mNativeData", "J");
也就是说这里会调用BinderProxy的getInstance方法来创建BinderProxy实例，代码如下：
private static BinderProxy getInstance(long nativeData, long iBinder) {
BinderProxy result;
synchronized (sProxyMap) {
try {
result = sProxyMap.get(iBinder);
if (result != null) {
return result;
}
result = new BinderProxy(nativeData);
} catch (Throwable e) {
NativeAllocationRegistry.applyFreeFunction(NoImagePreloadHolder.sNativeFinalizer, nativeData);
throw e;
}
NoImagePreloadHolder.sRegistry.registerNativeAllocation(result, nativeData);
sProxyMap.set(iBinder, result);
}
return result;
}
主要就是把nativeData放到BinderProxy对象当中，并且用iBinder做为key放到缓存map当中去。到这里native层的代码就全部分析完了。可以继续回到java层的代码。接下来就是调用ServiceManagerNative.asInterface方法，代码如下：
public static IServiceManager asInterface(IBinder obj) {
if (obj == null) {
return null;
}
return new ServiceManagerProxy(obj);
}
其中就是用ServiceManagerProxy对我们刚刚拿到的BinderProxy进行代理。这样便完成了获取ServiceManager的整个流程。
获取ServiceManager的时序图如下所示：
sequenceDiagram
ServiceManager->>BinderInternal: getContextObject()
BinderInternal->>ProcessState: self()
ProcessState->>ProcessState: getContextObject()
ProcessState->>ProcessState: getStrongProxyForHandle()
ProcessState->>IPCThreadState: self()
IPCThreadState->>IPCThreadState: transact
note over IPCThreadState: PING_TRANSACTION
ProcessState-->>BinderInternal: createBinder
note right of BinderInternal: BpBinder
BinderInternal-->>ServiceManager: javaObjectForIBinder
note right of ServiceManager: BinderProxy
ServiceManager-->>ServiceManager: asInterface
note right of ServiceManager: ServiceManagerProxy
我们现在所分析的流程，本质上还是客户端去获取一个Binder的流程，当然这个binder比较特殊，它直接写死了id为0。可以再回顾一下刚刚涉及到的类。
首先是ProcessState，每个进程都会有一个它的实例，它用于维护打开binder驱动的文件描述符、维护binder线程池以及创建IPCThreadState等。IPCThreadState则用于具体的Binder连接，它会通过ThreadLocal依附于线程，与Binder驱动交互的相关代码都在它的内部。客户端在native端的binder对象为BpBinder，在java端的对象则为BinderProxy。
分析完这个流程，我们后面就可以分析addService流程了，待到下次文章继续分享。
