8.12 矢量图层面要素单一符号使用十六(栅格线渲染边界)

前言

• 本章介绍矢量图层线要素单一符号中标记符号渲染边界（Outline: Marker line）的使用
• 说明：文章中的示例代码均来自开源项目qgis_cpp_api_apps

栅格线渲染边界（Outline: Raster Line）

• Outline系列只画边界，不填充内容

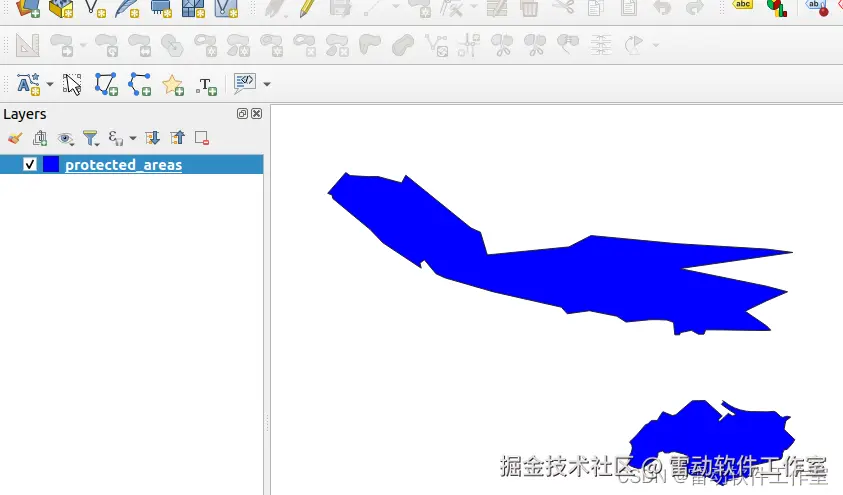

• 以protected_areas.shp为例，图层符号为Simple Fill时显示效果如下图

QGis设置面符号为栅格线渲染边界（Outline: Raster Line）

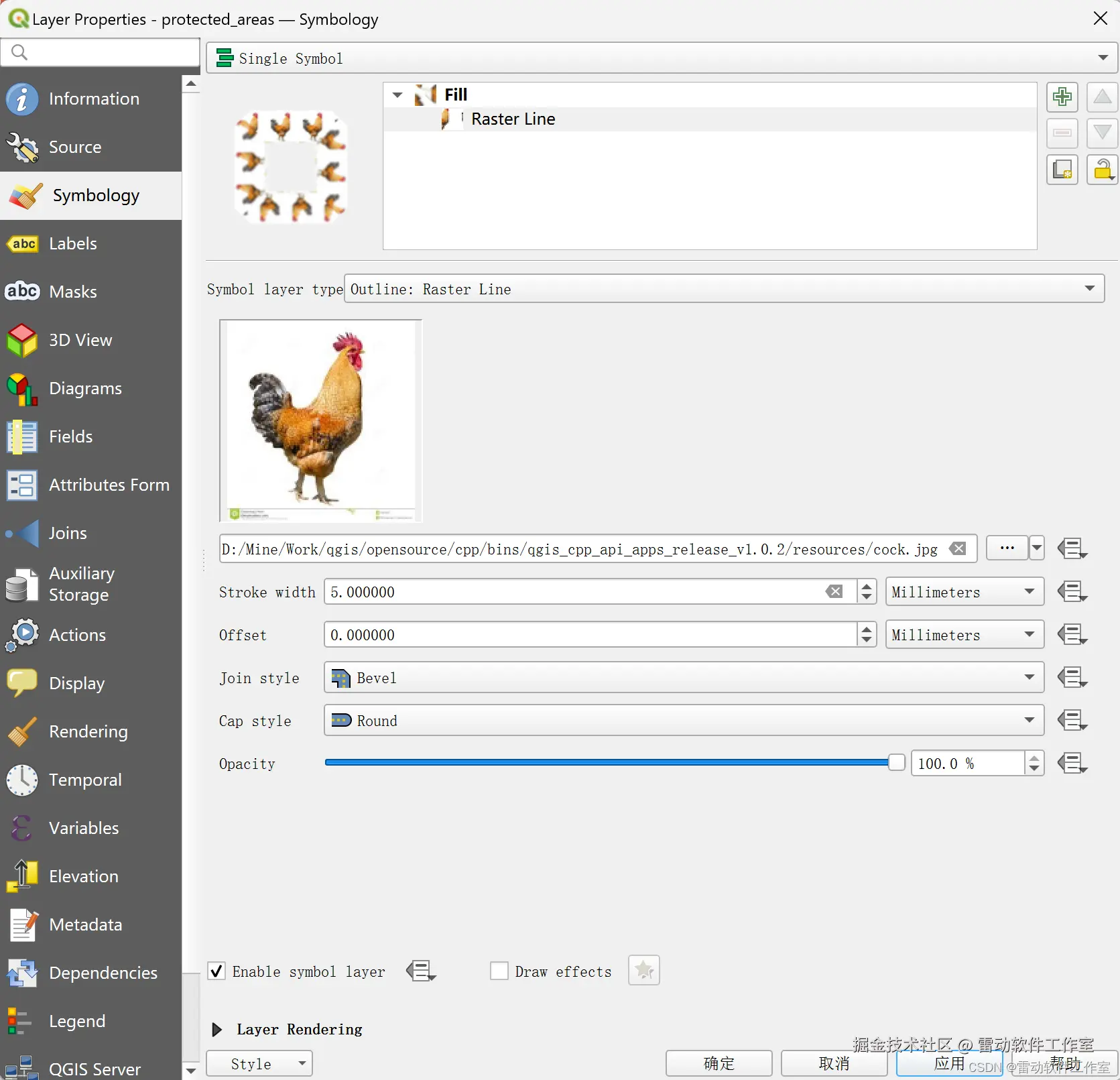

• Symbol layer type设置为Outline: Raster Line，可设置的属性如下图

• Stroke width用于设置边界线宽度

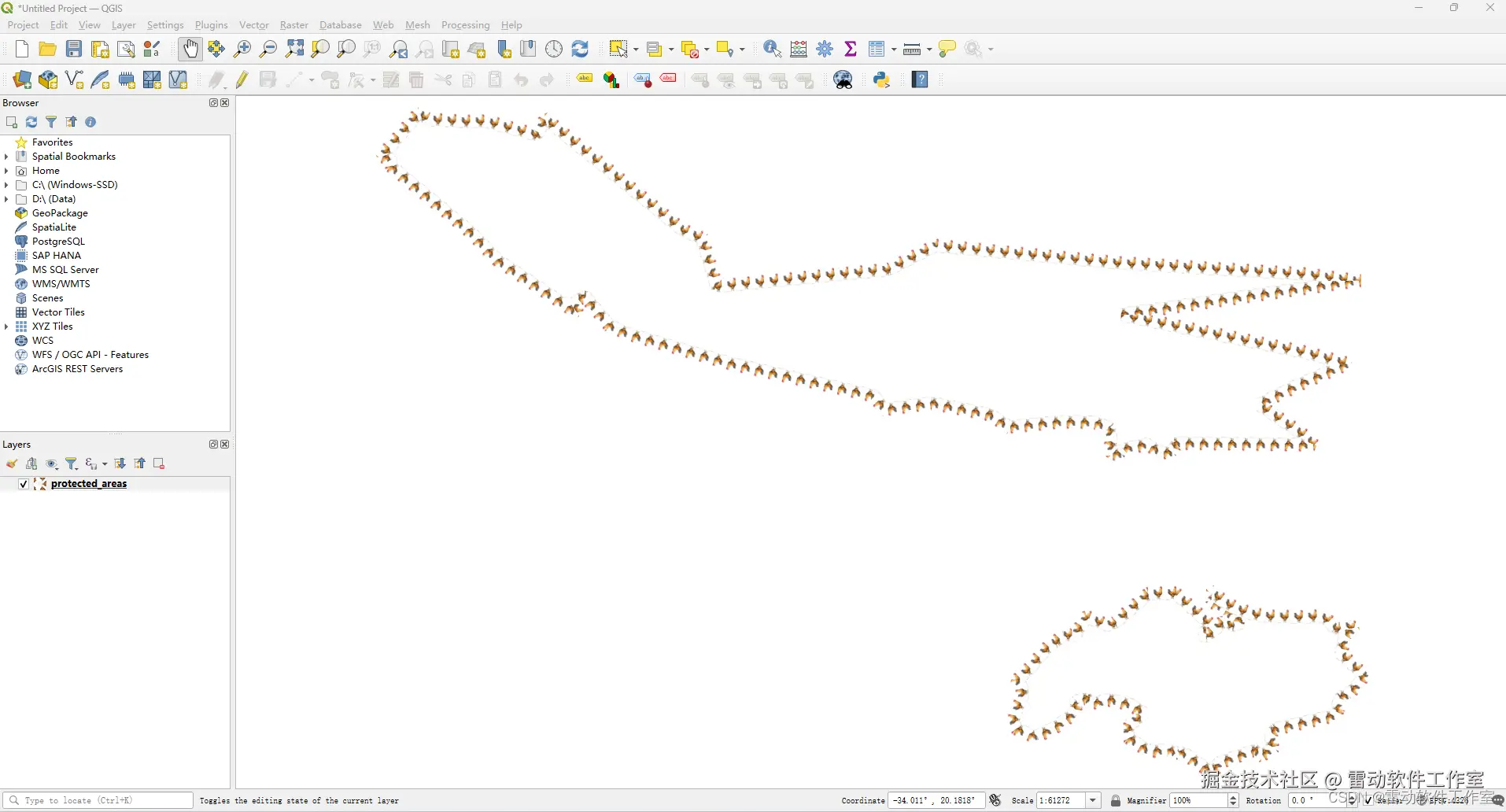

• 属性设置完成后显示效果如下图

二次开发代码实现栅格线渲染边界（Outline: Raster Line）

• 符号渲染边界实现机制是将符号类型设置为Fill，但是Symbol layer type设置为对应的线类型
• 构建对应的Symbol layer type，代码如下
• 然后创建Fill类型的符号
• 完整测试代码如下

void MainWindow::polygonOutlineRasterSlot()
{
    //添加测试图层
    QString filename = QStringLiteral("maps/shapefile/protected_areas.shp");
    QFileInfo ff(filename);
    QgsVectorLayer* layer = (QgsVectorLayer*)mApp->addVectorLayer(filename,ff.baseName());
    zoomToFirstLayer<QgsVectorLayer*>();
    //从图层获取渲染器
    QgsFeatureRenderer * layerRenderer= layer->renderer();
    QgsSingleSymbolRenderer *singleSymbolRenderer = QgsSingleSymbolRenderer::convertFromRenderer(layerRenderer);
#if 0
    auto rasterSymbolLayer = new QgsRasterLineSymbolLayer(QStringLiteral("resources/cock.jpg"));
    rasterSymbolLayer->setWidth(2.0);
#else
    QVariantMap mp;
    mp["imageFile"] = QStringLiteral("resources/cock.jpg");
    mp["line_width"] = QStringLiteral("2.0");
    auto rasterSymbolLayer = QgsRasterLineSymbolLayer::create(mp);
#endif
    //多个Symbol Layer构成一个Symbol
    QgsSymbolLayerList layerList;
    layerList << rasterSymbolLayer;
    auto fillSymbol = new QgsFillSymbol(layerList);
    singleSymbolRenderer->setSymbol(fillSymbol);
    layer->setRenderer(singleSymbolRenderer);

}

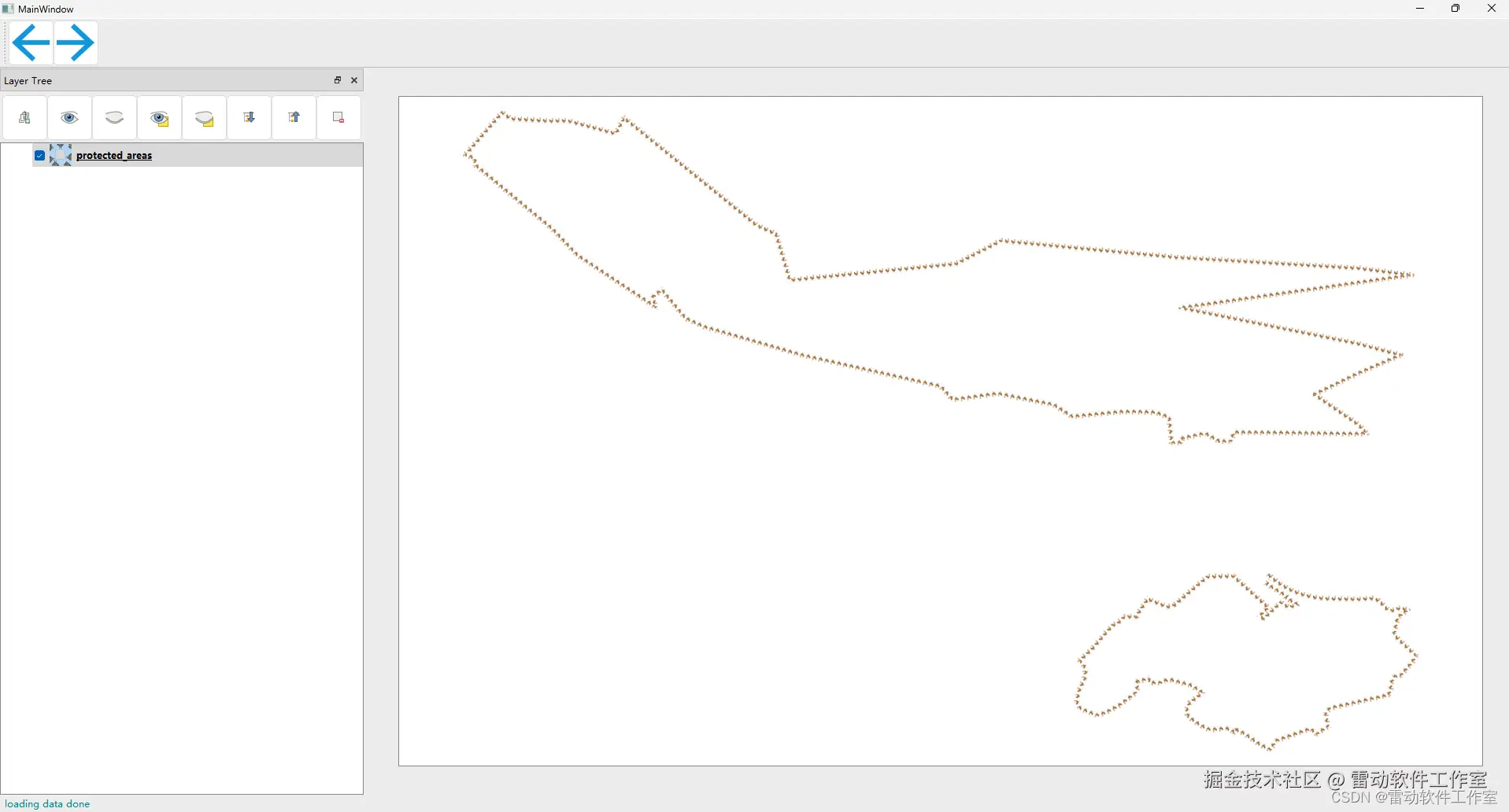

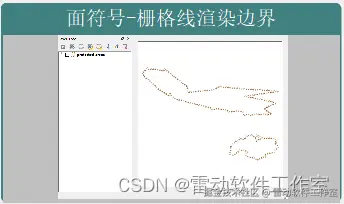

• 效果如下

总结

• 介绍了矢量图层面要素单一符号中的栅格线渲染边界（Outline: Raster Line）
