BKP寄存器&RTC实时时钟

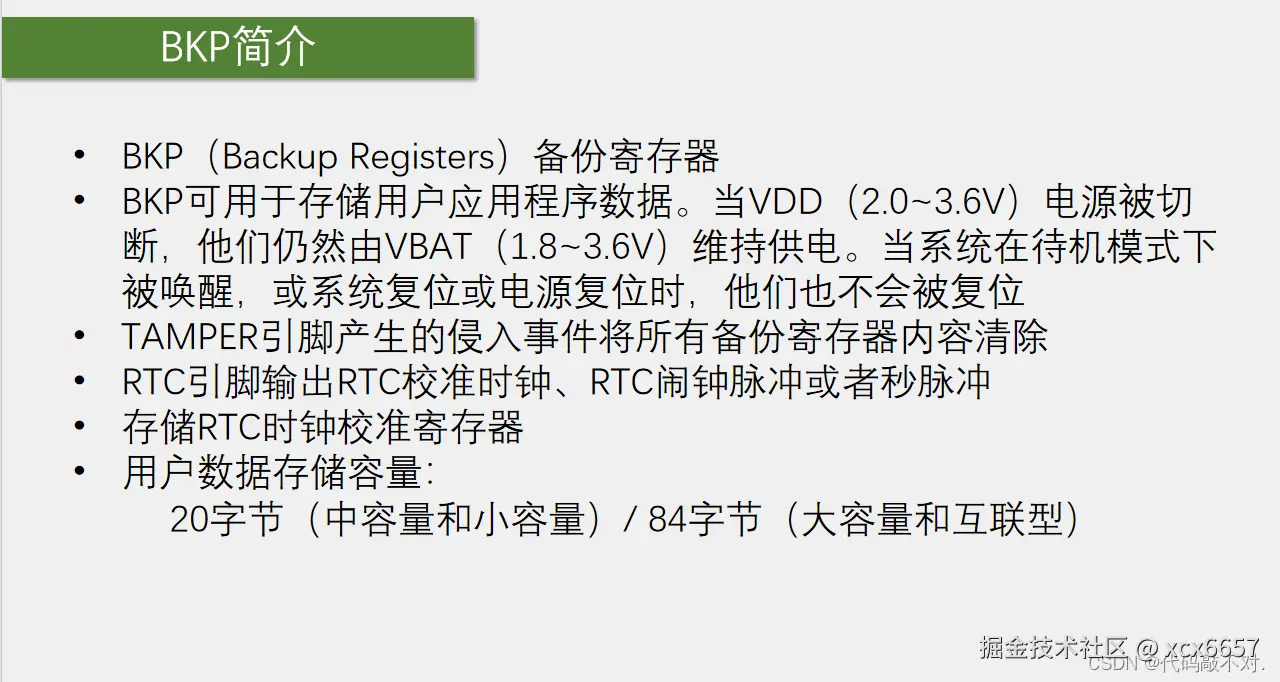

1.BKP简介

• VBAT备用电池供电引脚，如使用STM32内部的BKP和RTC，引脚必须接备用电池，用来维持BKP和RTC，在VDD主电源掉电后的供电，这里备用电池只有一跟正极的引脚，接电池时，电池正极接VBAT,电池负极和主电源负极接在一起，供地。

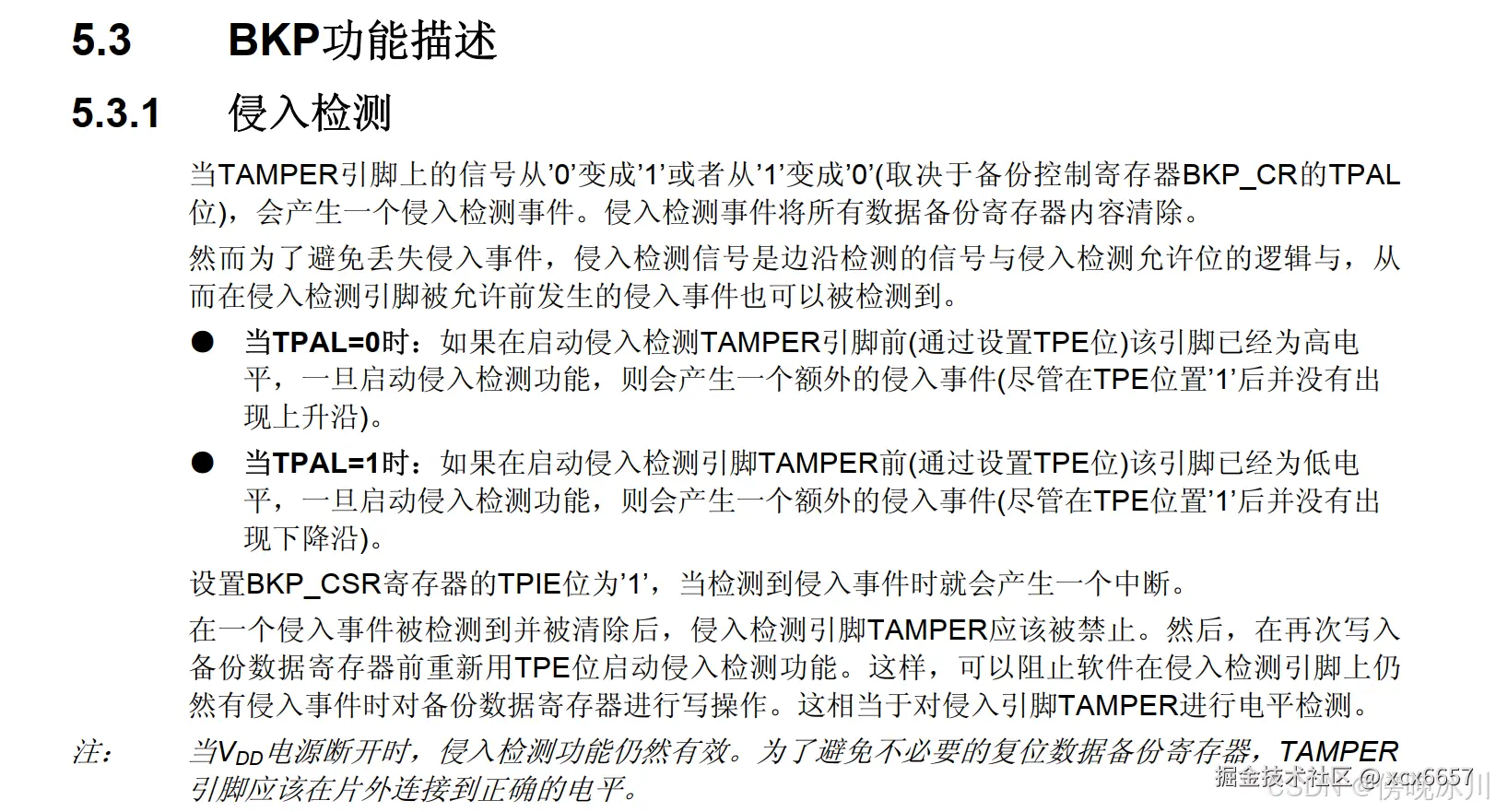

• TAMPER引脚产生的侵入事件将所有备份寄存器内容清除，TAMPER是一个接到stm32外部的引脚，这个TAMPER是一个安全保障设计，如果你做一个安全系数非常高的设备，设备需要有防拆功能，然后BKP里也存储了一些敏感数据，这些数据不能被别人窃取或者篡改，那你就可以使用这个TAMPER引脚的侵入检测功能。
• 设计电路时，TAMPER引脚可以先加一个默认的上拉或者下拉电阻，然后引一根线到你的设备外壳的防拆开关或触点，别人一拆开你的设备触发开关，就会在TAMPER引脚产生上升沿或者下降沿，这样STM32就检测到侵入事件了，这时BKP的数据会自动清零，并且申请中断，你在中断里还可以继续保护设备，比如清除其他存储器数据，然后设备锁死，这样来保障设备的安全，另外主电源断电后，侵入检测仍然有效，这样即使设备关机也能防拆。

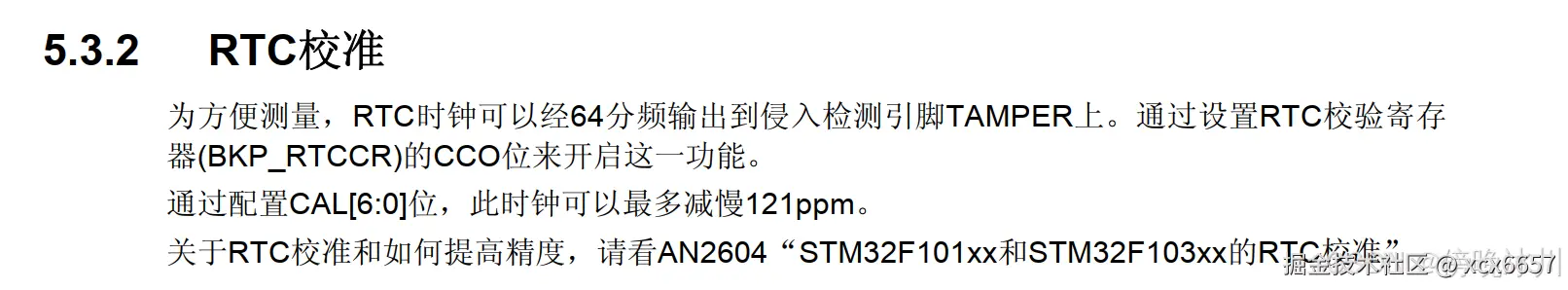

• RTC引脚输出RTC校准时钟、RTC闹钟脉冲或者秒脉冲，其中外部用设备测量RTC校准时钟，可以对内部RTC微小的误差进行校准。
• 闹钟脉冲或者秒脉冲可以输出出来，为别的设备提供这些信号，这是RTC时钟输出的功能。因为PC13、TAMPER和RTC这三个引脚共用一个端口，所以这三个功能同一时间只能使用一个。
• 存储RTC时钟校准寄存器，这个可以配合上面这个校准时钟输出的功能，结合一些测量方法，可以对RTC进行校准，那这两个功能实际上就是RTC的配置，设计者目前就是把这两个RTC的功能放在BKP里了。

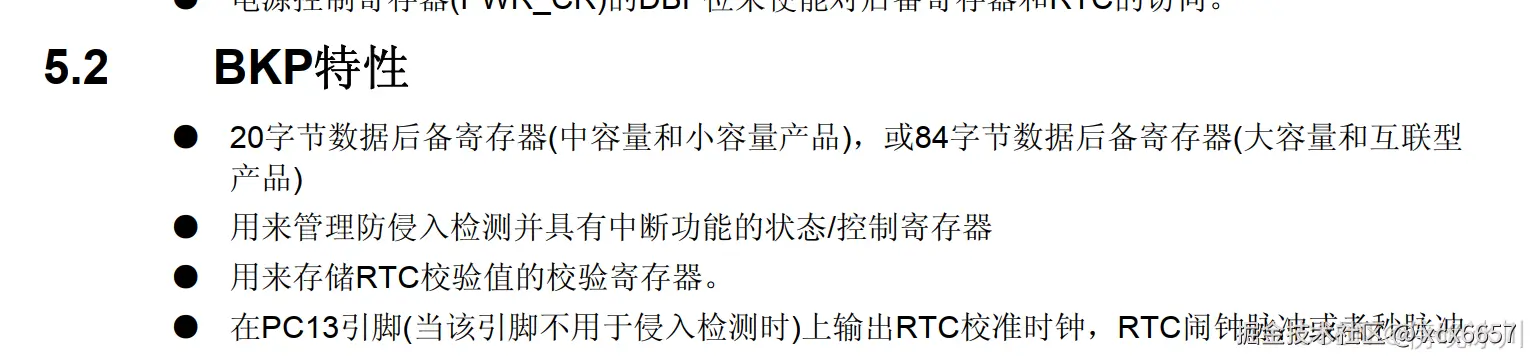

• 我们使用的C8T6是中容量设备，所以可以看出BKP的容量其实非常小，一般只能用来存储少量的参数。

具体看手册第五章

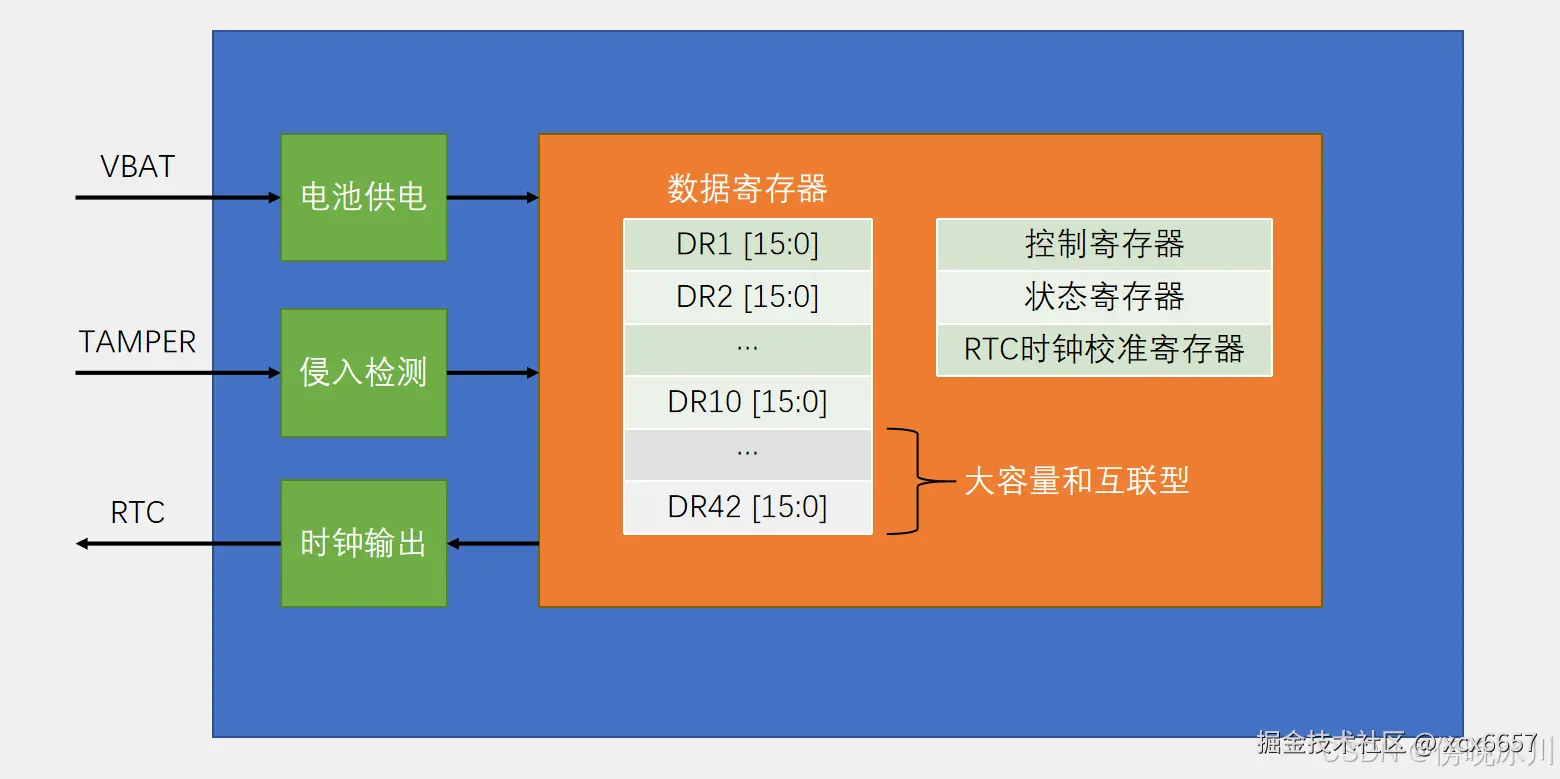

2.BKP基本结构

• 这个图中橙色部分我们可以叫做后备区域，BKP处于后备区域，但后备区域不只有BKP，还有RTC的相关电路也位于后备区域。
• STM32后备区域的特性就是当VDD主电源掉电时，后备区域仍然可以由VBAT的备用电池供电，当VDD主电源上电时，后备区域供电会切换到VDD，主电源有电时VBAT不会用的，这样可以节省电池电量。
• 然后BKP是位于后备区域的，BKP里主要有数据寄存器、控制寄存器、状态寄存器和RTC时钟校准寄存器，其中数据寄存器是主要部分，用来存储数据的，每个数据寄存器都是16位的，也就是一个数据寄存器可以存两个字节，那对于中容量和小容量的设备，里面有DR1、DR2一直到DR10总共十个数据寄存器，那一个寄存器存两个字节，所以容量是20个字节。总共是42个数据寄存器，容量是84个字节。
• BKP功能，这里的侵入检测，可以从PC13位置的TAMPER引脚引入一个检测信号，当TAMPER产生上升沿或者下降沿时，清除BKP所有的内容以保证安全。
• 时钟输出,可以把RTC的相关时钟，从PC13位置的RTC引脚输出数据供外部使用，其中输出较准时钟时，再配合这个校准寄存器，可以对RTC的误差进行校准。
• 核心寄存器模块 数据寄存器：包含多个 16 位寄存器（如 DR1 [15:0]、DR2 [15:0]…DR42 [15:0]），用于存储用户数据或配置参数。一个寄存器存两个字节，所以DR1~DR10就是20各字节，中小容量。其中，“大容量和互联型” 设备支持更多数据寄存器（如 DR42）。
• 控制与状态相关寄存器：
  • 控制寄存器：用于配置模块工作模式、参数等。
  • 状态寄存器：反馈模块当前工作状态（如中断、错误等）。
  • RTC 时钟校准寄存器：对 RTC 时钟进行精度校准，确保计时准确性。

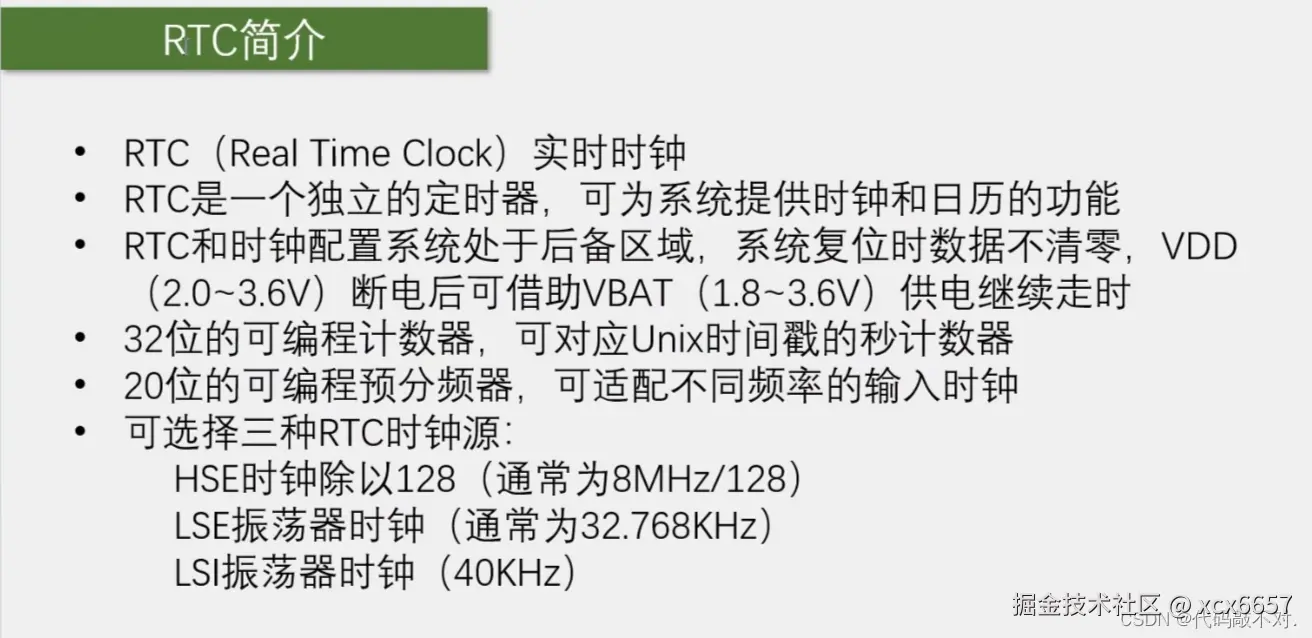

3.RTC简介

• RTC与51中的DS1302的使用相似
• 32位的可编程计数器，原理便是使用的UNIX的时间戳，
• 20位的可编程预分频器，可适配不同频率的输入时钟，保证分频器输出给计数器的频率为1Hz，计时才正确。 RTCCLK频率比较高，需要加一个分频器，来降频。加了一个20位的可编程预分频器，可以对选择的输入时钟进行1~2^20的范围分频，这可适配不同频率的输入时钟。

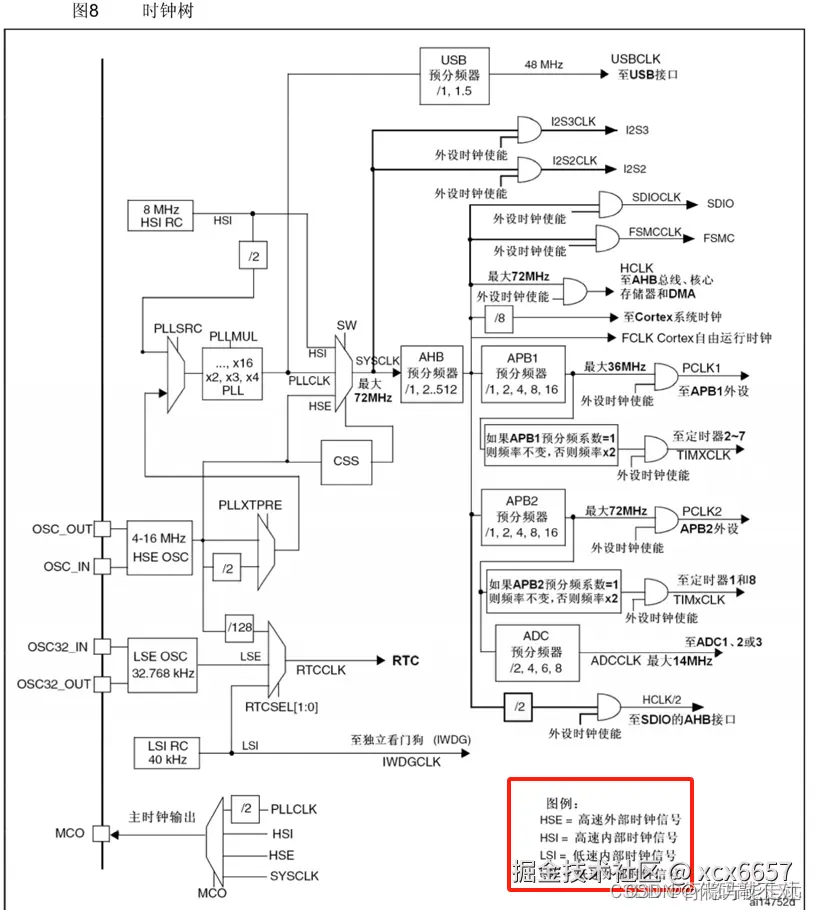

H开头是高速，L开头是低速。E结尾是外部，I结尾是内部。高速时钟一般供内部程序运行和主要外设使用，低速时钟一般供RTC，看门狗使用。

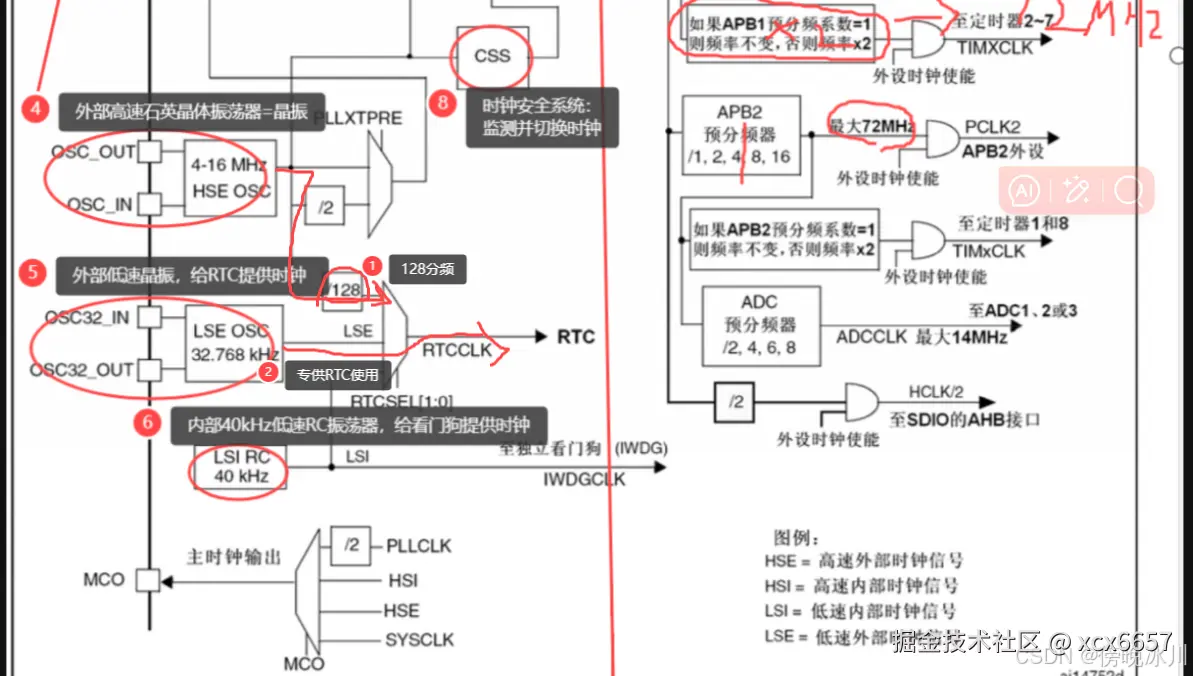

• RTCCLK有三个来源，

  • 第一个是OSC引脚接的HSE外部高速晶振，这个晶振是主晶振，我们一般都用的8MHZ，通过128分频可以产生RTCCLK信号，因为这个8MHz的晶振太快了，如果不提前分频，直接给RTCCLK，后续即使再通过RTC的20位分频器，也分不到1Hz这么低的频率。

  • 中间是，时钟来源是LSE，外部低速晶振(一般使用)，我们在oc32这两个引脚，接上外部低速晶振，这个晶振产生的时钟，可以直接提供给RTCCLK，这个osc32的晶振，是内部RTC的专用时钟，通常跟RTC有关的晶振都是统一的数值，就是32.768KHz，一方面是32.768KHz这个值附近的频率，是晶振工艺比较合适的频率，另一方面是2的15次方等于32768，所以32.768KHz，经过一个15位分频器的自然溢出，就能很方便地得到1Hz的频率。

  • 第三路，时钟源，来自于LSI，内部低速rc振荡器，LSI固定是40KHz，如果选择LSI当做RTCCLK，后续再经过40k的分频，就能得到1Hz的计数时钟了，当然内部的RC振荡器，一般精度没有外部晶振高，所以LSI给RTCCLK，l可以当做一个备选方案，另外LSI还可以提供给看门狗。

总结： 最常用的就是中间这一路，外部32.768KHz的晶振，提供RTCCLK的时钟。

• 第一个原因就是中间这一路，32.768KHz的晶振本身就是专供RTC使用的，上下这两路其实是有各自的任务，上面这一路主要作为系统主时钟，下面这一路主要作为看门狗时钟，他们只是顺带可以备选当做RTC的时钟。
• 另外一个原因，只有中间这一路的时钟可以通过VBAT备用电池供电，上下两路时钟在主电源断电后是停止运行的，所以要想实现RTC主电源掉电继续走时的功能，必须得选择中间这一路的RTC专用时钟，如果选择的是上下两路时钟，主电源断电后时钟就暂停了，这显然会导致走时出错。

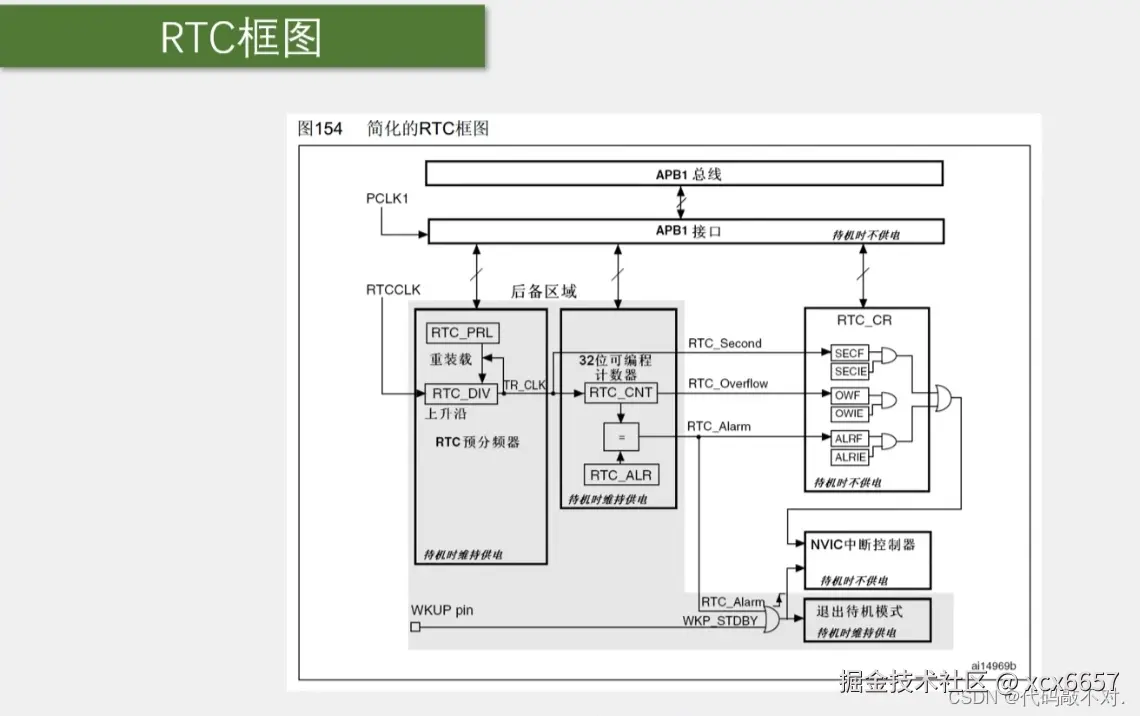

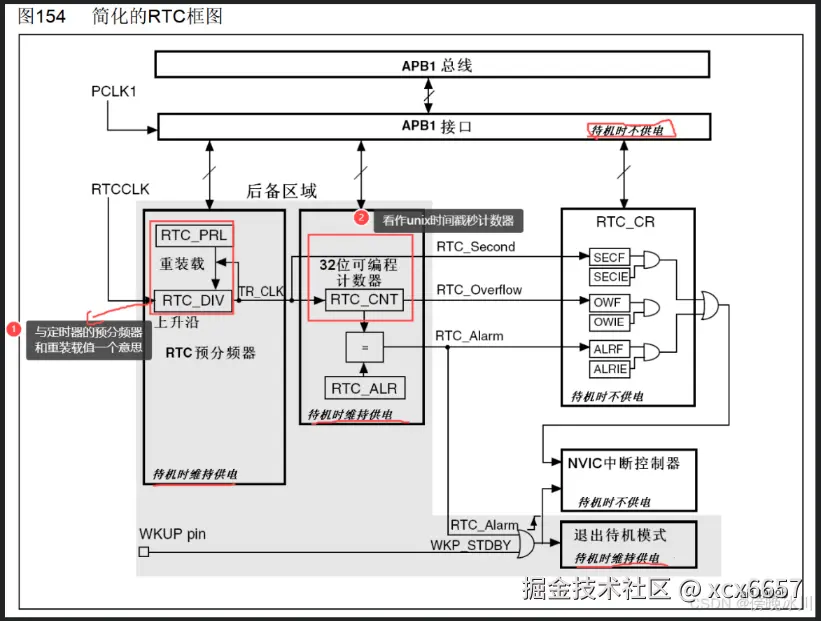

4.RTC框图

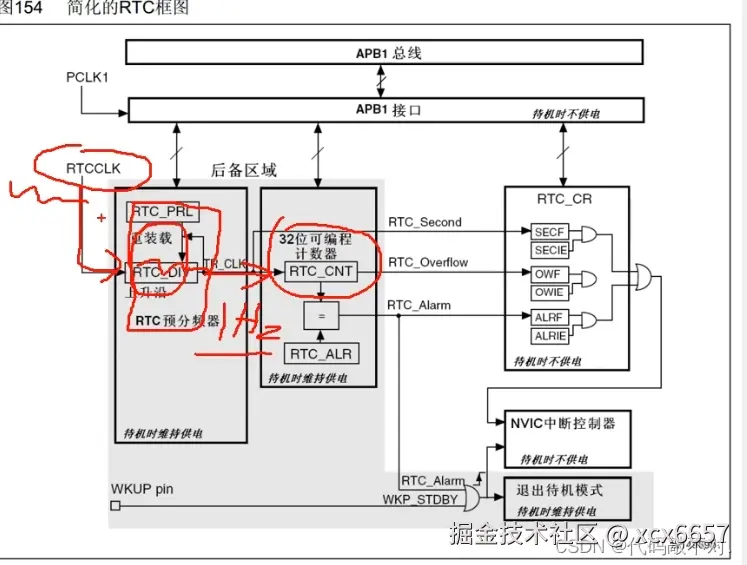

左边这一块是核心的分频和计数计时部分，右边这一块是中断输出使能和NVIC部分，上面这一块是APB1总线读写部分，下面这块是PWR关联的部分.灰色填充的部分，都处于后备区域

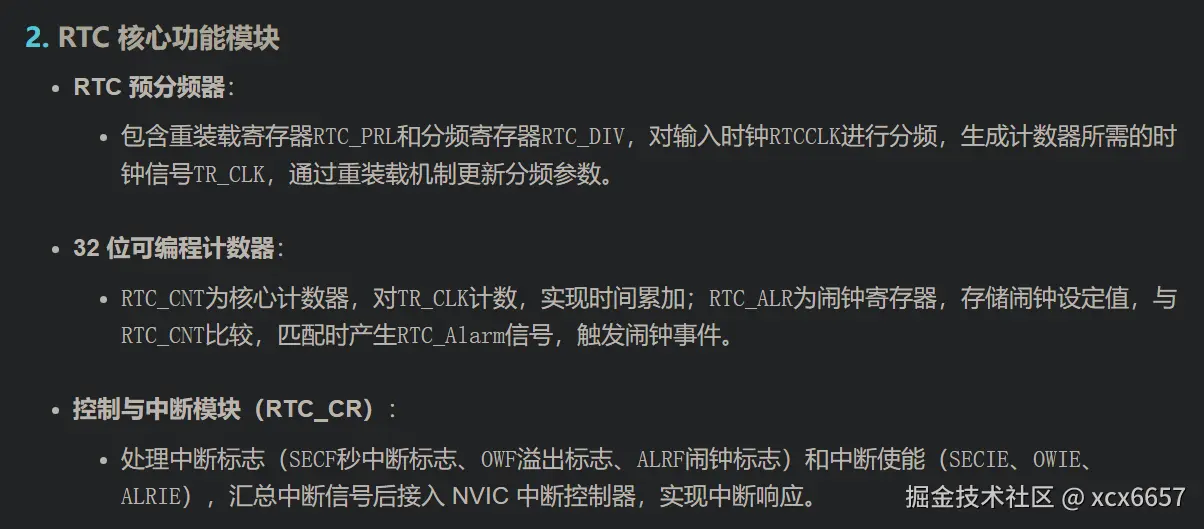

• 首先看分频和计数器计数部分，这一块的输入时钟是RTCCLK，RTCCLK的来源需要在所以RTCCLK进来，首先需要经过RTC预分频器进行分频，这个分频器由两个计算器组成，上面这个是重装载寄存器RTC_PRL，下面这个RTC_DIV手册里叫做余数寄存器，实际上是计数器的作用。最终通过TR_CLK给予计数器1HZ的时钟

  • 那在这里上面这个PRL就是计数目标，我们写入六那就是七分频，写九那就是十分频，因为计数指包含了零。
  • 然后下面这个DIV就是每来一个时钟计一个数的用途了，当然这个DIV计数器啊是一个自减计数器，每来一个输入时钟，DIV的值自减一次，自减到0时再来一个输入时钟，DIV输出一个脉冲产生溢出信号，同时DIV从PRL获取重装值，回到重装值继续自减。

• 计数计时部分，32位可编程计数器，RTC_CNT就是计时最核心的部分，把这个计数器看作是Unix时间戳的秒计数器，这样借助time.h的函数，就可以很方便地得到年月日时分秒了。

  • 这个RTC还设计的有一个闹钟寄存器RTC_ALR，这个ALR也是一个32位的寄存器，作用是设置闹钟，我们可以在ALR写一个秒数，设定闹钟，当CNT的值跟ALR设定的闹钟值一样时，也是这里的等号啊，如果两个值相等就代表闹钟响了，这时就会产生RTC_Alarm闹钟信号，通往右边的中断系统，在中断函数里你可以执行相应的操作。（相当于定时器的CNT）

• 中断部分的，在左边这里有三个信号可以触发中断：

  • RTC_Second秒中断，它的来源就是cnt的输入时钟，如果开启这个中断，那么程序就会每秒进一次RTC中断。

  • RTC_Overflow溢出中断，它的来源是CNT的右边，意思就是CNT的32位计数器计满溢出了，会触发一次中断，所以这个中断一般不会触发。这个CNT定义的是无符号数，到2106年才会溢出，所以这个中断在2106年会触发一次，你可以让芯片罢工，然后提示当前设备过老，请及时更换，但在2106年之后这个stm32的RTC就不太好用了。

  • **RTC\_Alarm闹钟中断**，当计数器和闹钟值相等时触发中断，同时闹钟信号可以把设备从待机模式唤醒。

• 中断信号到右边这里，这一块是中断标志位和中段输出控制，这些F结尾的是对应的中断标志位，IE结尾（Interrupt ENABLE）的是中断使能，最后三个信号通过一个或门，汇聚到NVIC中断控制器。

• APB1总线和APB1接口，就是程序读写寄存器的地方，读写寄存器可以通过APB1总线来完成。另外，RTC是APB1总线上的设备。

5.RTC基本结构

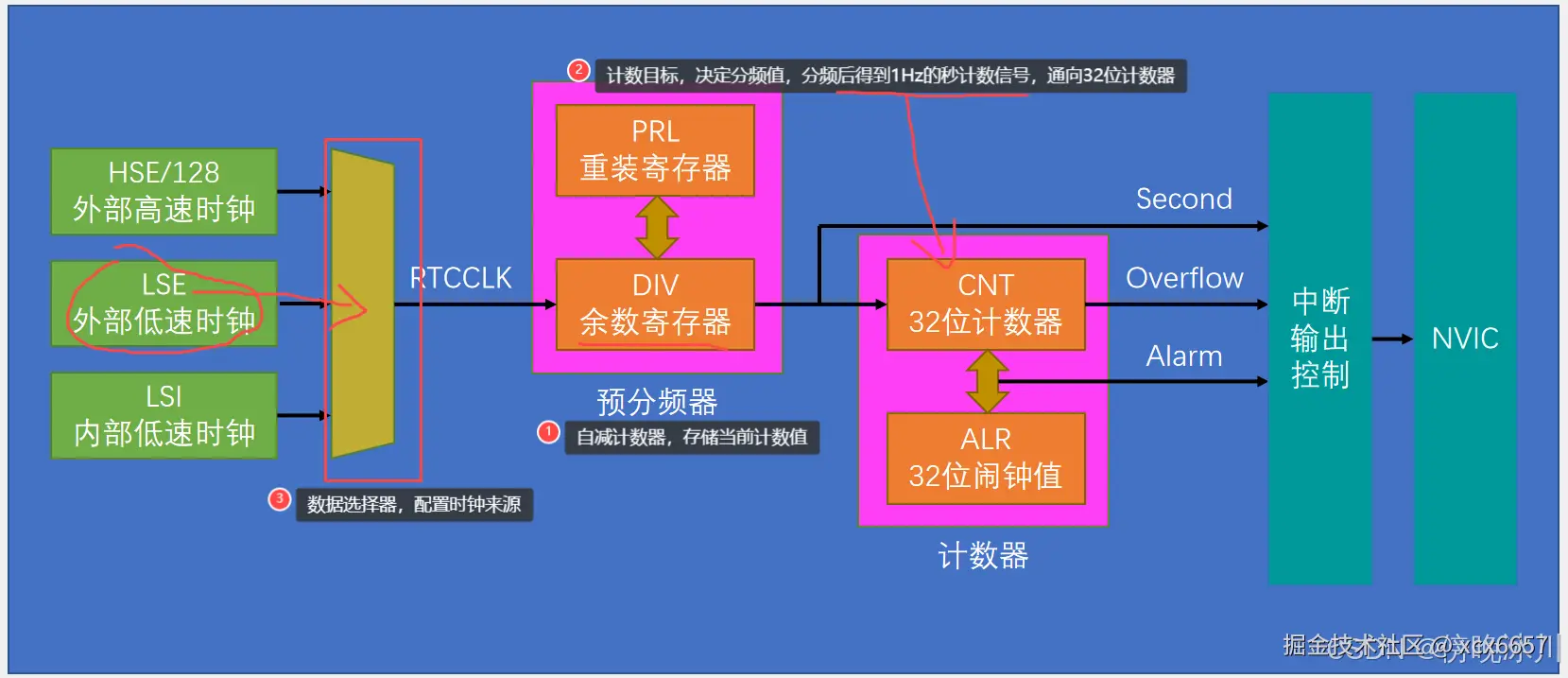

• 基本结构

• 最左边是RTCCLK时钟来源，这块需要在RCC里配置，三个时钟选择一个当做RTCCLK，之后RTCCLK先通过预分频器对时钟进行分频，

• 余数寄存器(DIV)是一个自减计数器，存储当前的计数值，

• 重装寄存器(PRL)是计数目标，决定分频值(PSC)，分频之后，得到1Hz的秒计数信号通向32位计数器(CNT)，一秒自增一次，下面还有个32位的闹钟值，可以设定闹钟，如果不需要闹钟的话，下面这一块可以不用管。

• 然后右边有三个信号可以触发中断，分别是秒信号、计数器溢出信号和闹钟信号，三个信号先通过中断输出控制进行中断使能，使能的中断才能通向NVIC，然后向CPU申请中断。

• **在程序中，配置数据选择器，可以选择时钟来源，配置重装寄存器(PRL)，可以选择分频系数(PSC)，配置32位计数器(CNT)，可以进行日期时间的读写，需要闹钟的话，配置32位闹钟值即可，需要中断的话，先允许中断，再配置NVIC，最后写对应的中断函数即可，这是RTC外设的主要内容。**

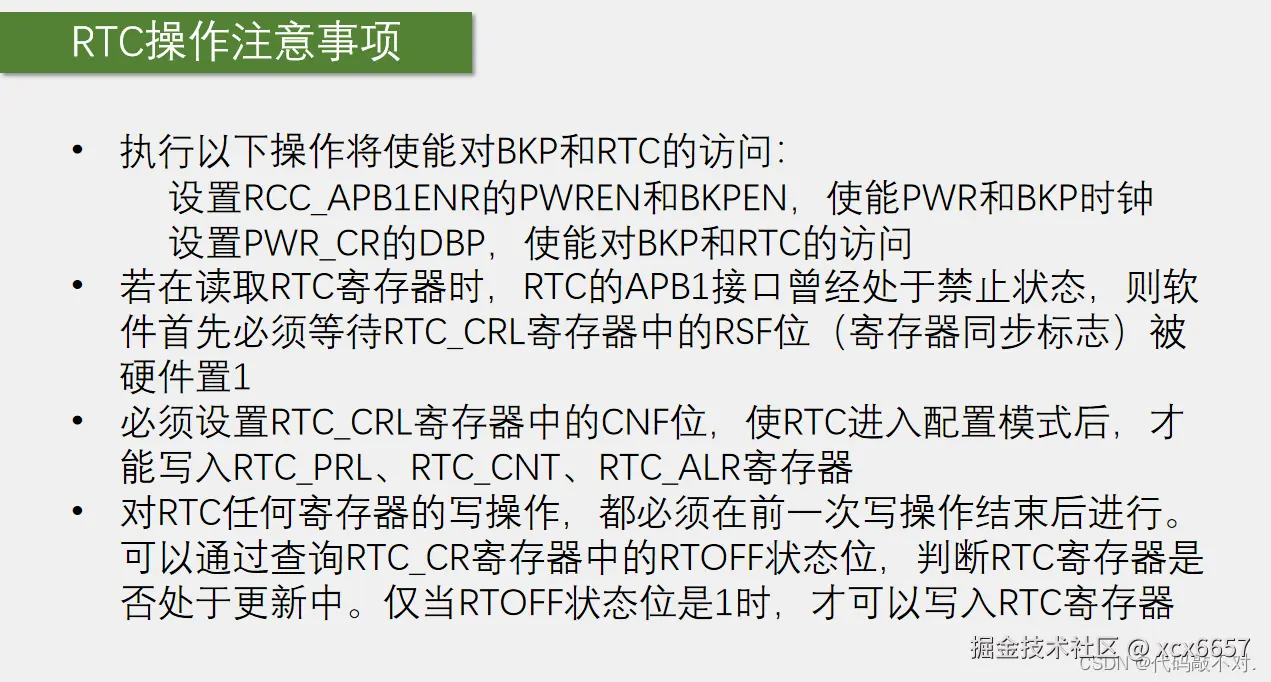

6.RTC使用注意事项

• 如果你要使用BKP或者RTC，都要先执行这两步，

  • 第一步开启PWR和BKP的时钟
  • 第二步使用PWR使能BKP和RTC的访问。

• 第二条：这一步对应代码里的一个库函数就是RTC等待同步，一般在刚上电的时候调用一下这个函数就可以。要求我们在APB1总线刚开机时，要等一下RTCCLK，只要RTCCLK来一个上升沿，RTC把它的寄存器的值同步到APB1总线上，这样之后读取的值就都是没问题的了，这是设计细节的一个问题，只需要在初始化时调用一个等待同步的函数就行了。

• 这一条其实比较简单，就是RTC会有一个进入配置模式的标志位（CNF位），把这一位置1才能设置时间，其实这个操作在库函数中，每个写寄存器的函数，它都自动帮我们加上了这个操作，所以我们就不用再单独调用函数进入配置模式了。

• 这个操作也是调用一个等待的函数就行了，就写入之前要等待一下，如果上一次的写入还没完成，你就别急着写下一次了，或者说每次写入之后，你要等待RTOFF为1，只有RTOFF为1才表示写完成。

  • 为什么要有这个操作呢，其实还是因为这里的PCLK1和RTCCLK时钟频率不一样，你用PCLK1的频率写入之后，这个值还不能立刻更新到RTC的寄存器里，因为RTC寄存器是由RTCCLK驱动的，所以PCLK1写完之后，得等一下RTCCLK的时钟，RTCCLK来个上升沿，值更新到RTC寄存器里，整个写作过程才算结束了。在代码里也就是调用一个等待函数的事。
