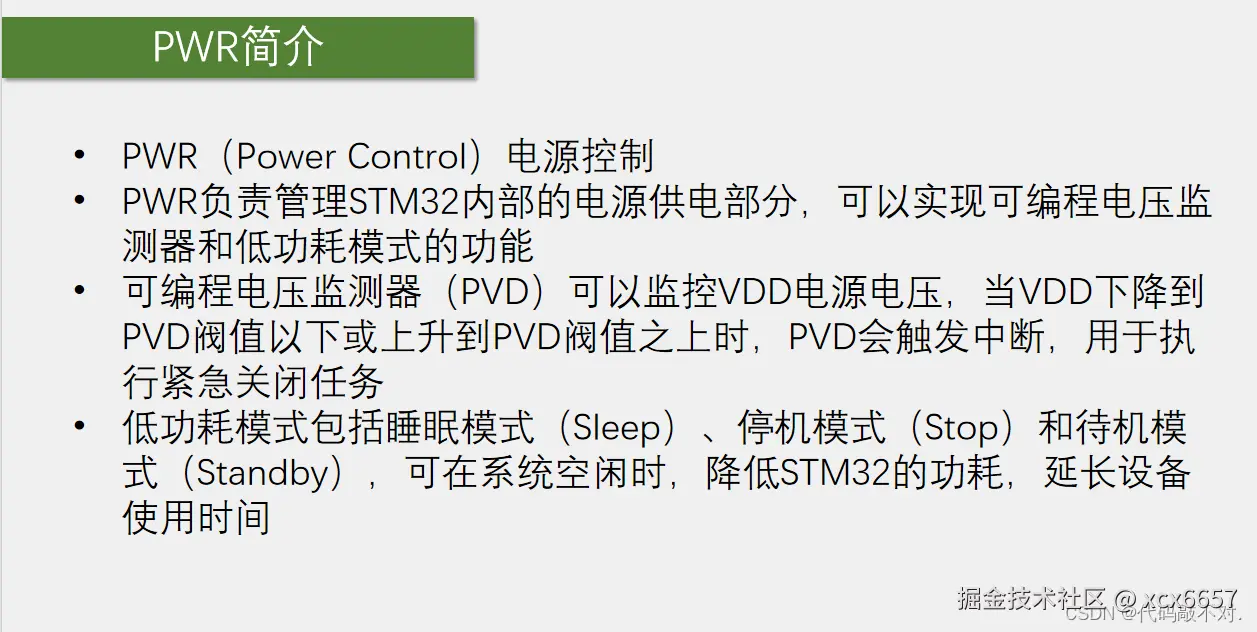

#1.PWR介绍
在低功耗模式下，也需要保留必要的唤醒电路，比如串口接收数据的中断唤醒，外部中断唤醒，RTC闹钟唤醒等，在需要设备工作时，STM32能够立刻重新投入工作。如果你只考虑进入低功耗，而不考虑唤醒STM32，那不就跟直接断电没区别了吗，所以低功耗模式我们要考虑关闭哪些硬件，保留哪些硬件以及如何去唤醒，当然关闭越多的硬件设备越省电，唤醒就越麻烦。

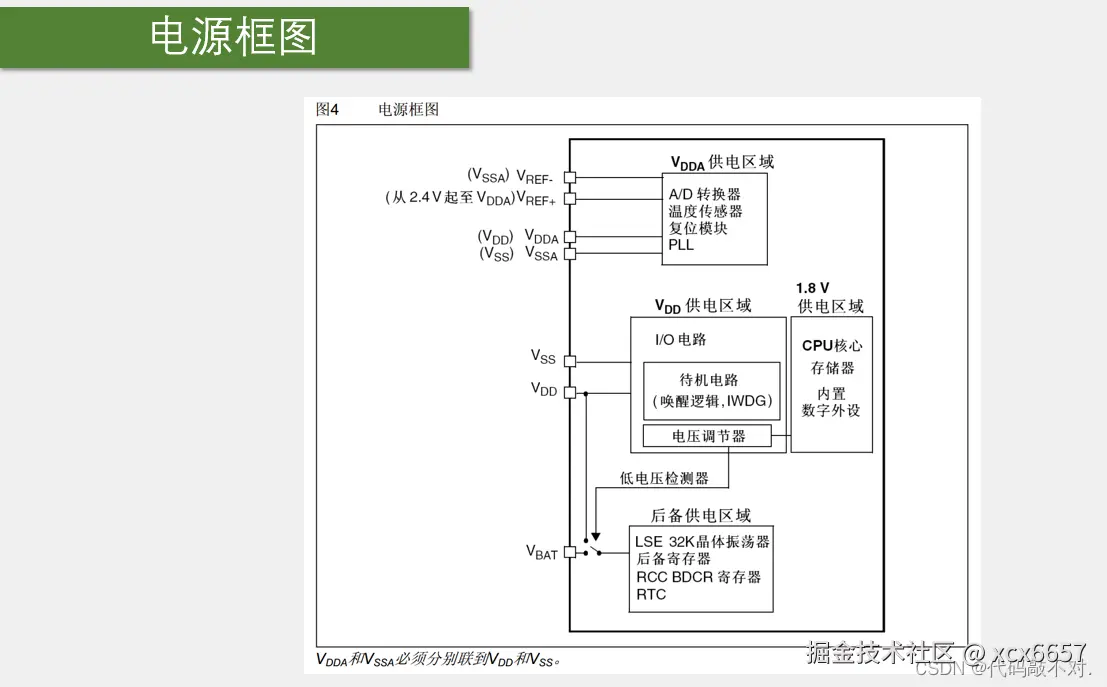

#2.框图
- 最上面：VDDA供电区域，主要负责模拟部分的供电，其中包括AD转换器、温度传感器、复位模块、PLL锁相环，这些电路的供电正极是VDDA，负极是VSSA。其中AD转换器，还有两个参考电压的供电脚，叫做VREF+和VREF-，这两个脚在引脚多的型号里会单独引出来，在引脚少的型号，比如C8T6，VREF+和VREF-在内部就已经分别接到了VDDA和VSSA了。
- 中间部分：这一块由两部分组成，左边部分是VDD供电区域，其中包括IO电路、待机电路、唤醒逻辑和独立看门狗，右边部分是VDD通过电压调节器降压到1.8V，提供给后面这一块的1.8V供电区域。**1.8V区域包括CPU核心、存储器和内置数字外设，可以看出来STM32内部的大部分关键电路，其实都是以1.8V的低电压运行的，**当这些外设需要与外界进行交流时，才会通过IO电路转换到3.3V。使用低电压运行的主要目的是降低功耗，电压越低内部电路运行的功耗就相对越低。电压调节器，它的作用是给1.8V区供电。
- 最下面：VBAT后备供电区域，其中包括LSE 32K晶体振荡器、后备寄存器，RCC BDCR计寄存器和RTC。 RCC BDCR是RTC的寄存器，叫做备份域控制寄存器，也是和后备区域有关的寄存器，所以也可以有VBAT供电。 低电压检测器，可以控制这个开关，VDD有电时，由VDD供电，VDD没电时，由VBAT供电。
#3.上电复位和掉电复位

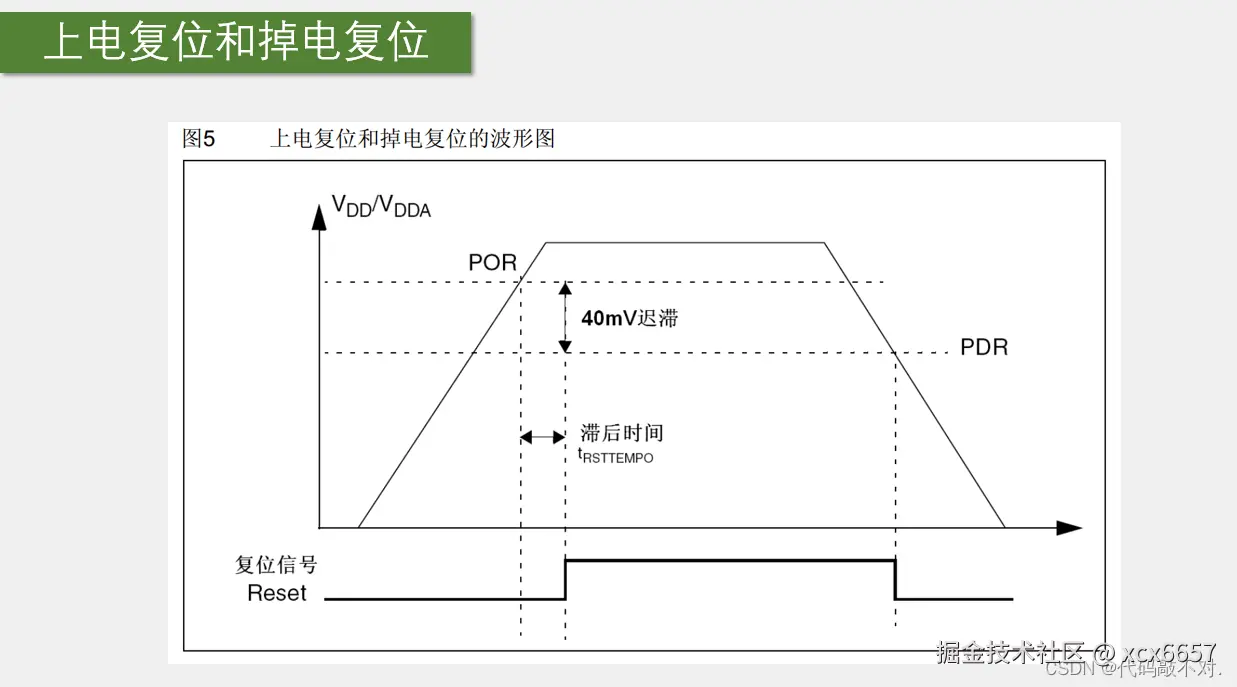

首先是上电复位和掉电复位，这个意思是当VDD或者VDDA电压过低时，内部电路直接产生复位，让STM32复位住，不要乱操作。
这个复位和不复位的界限之间，**设置了一个40mv的迟滞电压，大于上限POR，时解除复位，小于下限PDR时，复位。**这是一个典型的迟滞比较器，设置两个阈值的作用，就是防止电压在某个阈值附近波动时，造成输出也来回抖动。
下面的复位信号reset是低电平有效，所以在前面和后面，电压过低时是复位的，中间电压正常的时候不复位。
#4.可编程电压检测器

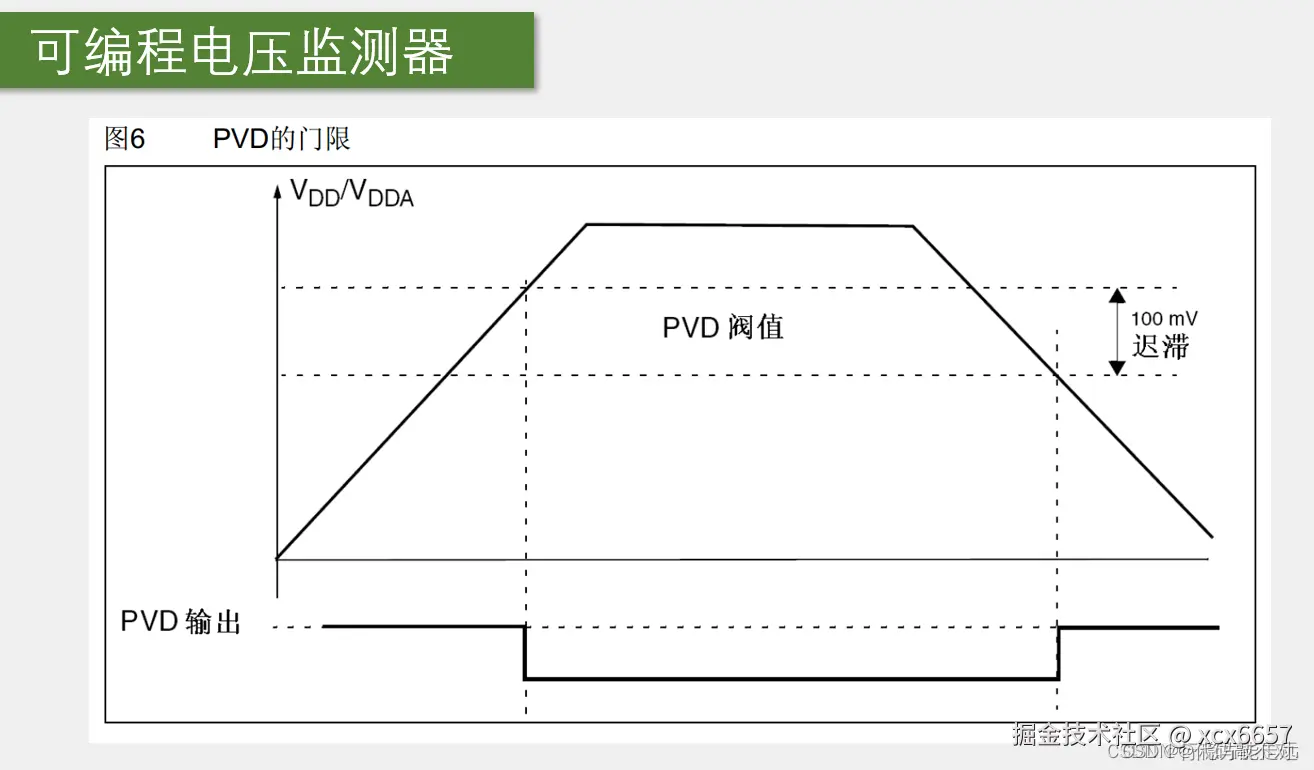

然后下面这个是可编程电压监测器，简称PVD，他的工作流程也是监测VDD和，VDDA的供电电压。
- 但是PVD的区别就是，首先它这个阈值电压是可以使用程序指定的，可以自定义调节，调节的范围配置PLS寄存器的3个位，因为这里也同样是迟滞比较，所以有两个阈值，**可选范围是2.2V到2.9V左右，PVD上限和下限之间的迟滞电压是100毫伏。**当这个电压降低在2.9伏到2.2伏之间，属于PVD监测的范围，可以通过PVD设置一个警告线，之后再降低到1.9伏，就是复位电路的检测范围,低于1.9伏直接复位住不让动，就是这两个电压监测的工作任务。

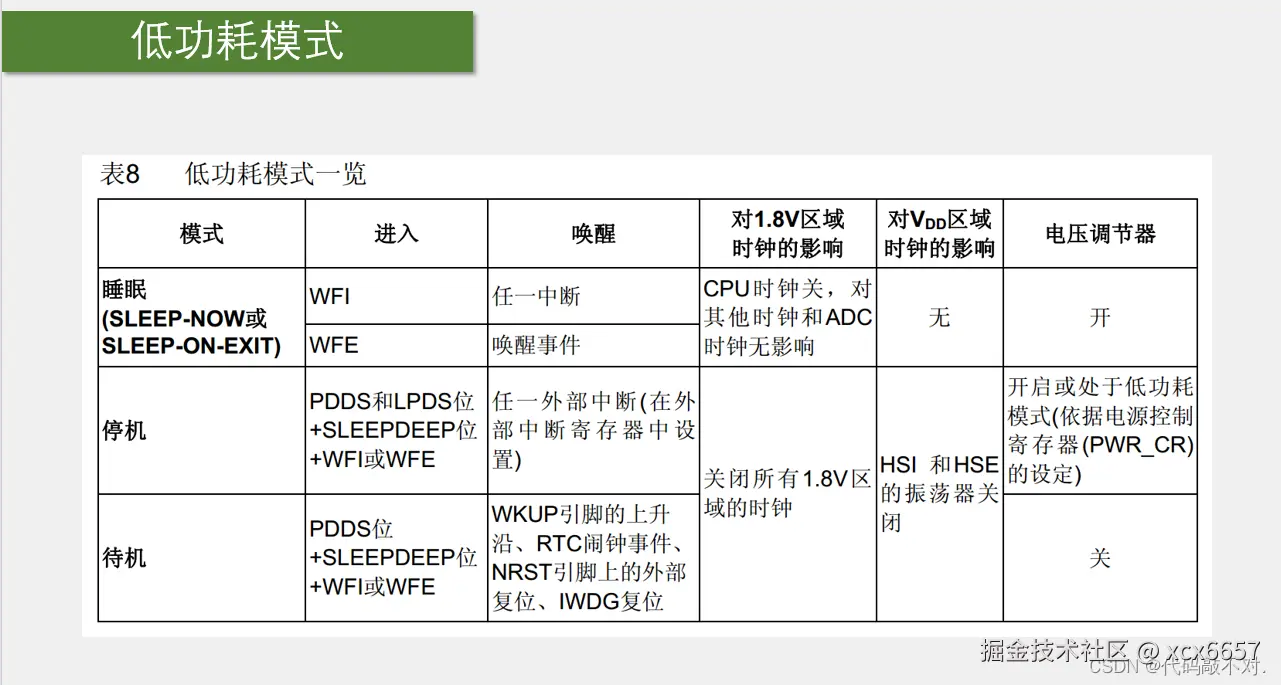

#5.低功耗模式

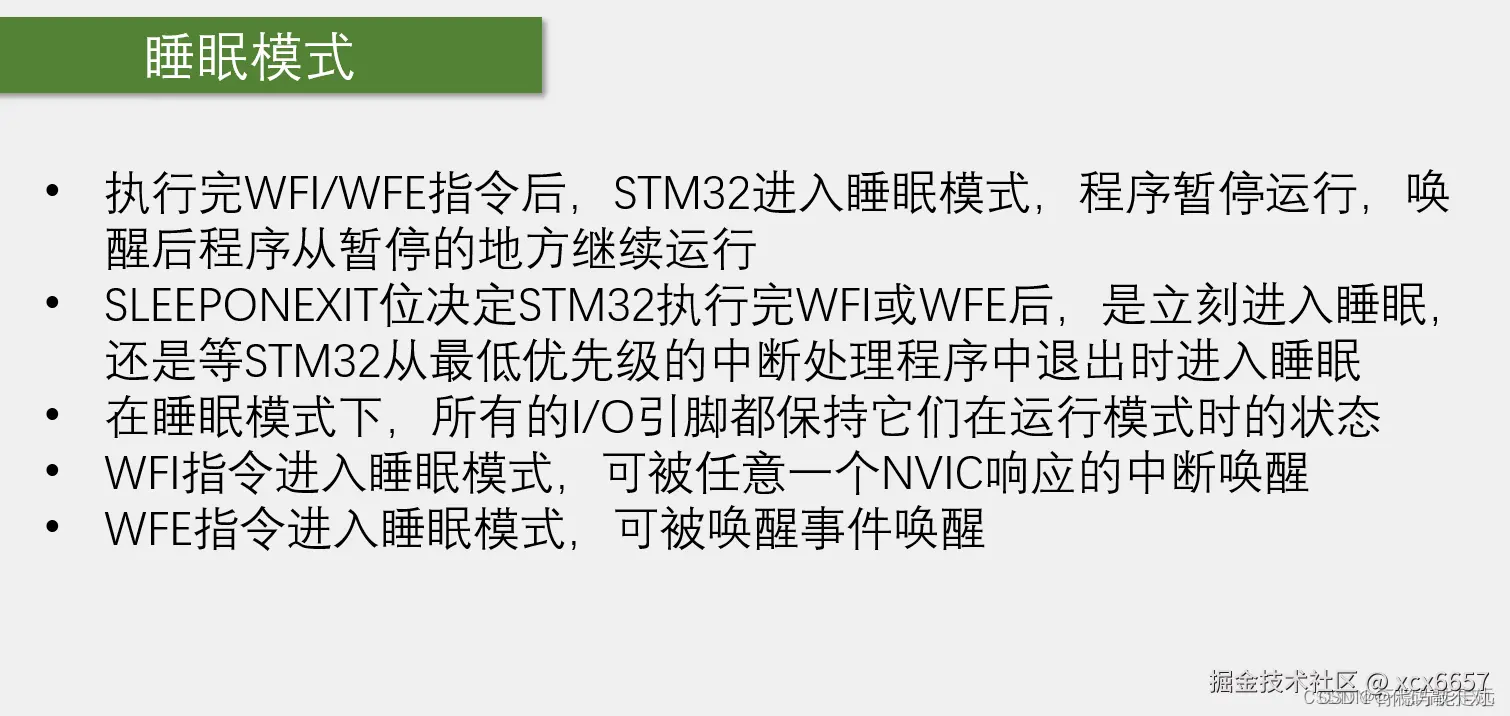

###睡眠模式
-
-
WFI的意思是wait for interrupt等待中断（意思是我先睡了，如果有中断发生的话再叫我起来），所以对应的唤醒条件是任意中断，调用WIFI进入的睡眠模式，任何外设发生任何中断时，芯片都会立刻醒来。
-

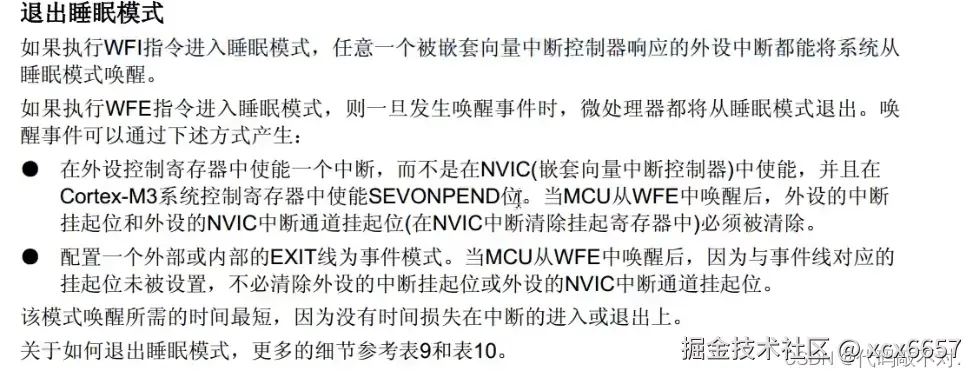

WFE，意思是wait for event等待事件，对应的唤醒条件是唤醒事件，这个事件可以是外部中断配置为事件模式，也可以是使能中断，但是没有配置NVIC。 调用WFE进入的睡眠模式，产生唤醒事件时会立刻醒来，醒来之后一般不需要进中断函数，直接从睡的地方继续运行，这是WFI和WFE的作用。
-
WFI/WFE区别相同点是调用任意一个之后，芯片都进入睡眠，不同点是WFI进入的得用中断唤醒，WFE进入的得用事件唤醒。
-
-
这个电压调节器，实际上是1.8V区域的电源，如果电压调节器关，就代表直接把1.8V区域断电。
-
关闭电路通常有两个做法：一个是关闭时钟，另一个是关闭电源。
- 关闭时钟，所有的运算和涉及时序的操作都会暂停，但是寄存器和存储器里面保存的数据还可以维持不会消失。
- 关闭电源就是电路直接断电，电路的操作和数据都会直接丢失，所以关闭电源比关闭时钟更省电。 ###停机模式
-
PDDS，用来区分它是停机模式，还是待机模式，PDDS等于0进入停机模式，PDDS等于1进入待机模式。 LPDS用来设置电压调节器，RPDS=0，电压调节器开启，RPDS=1，电压调节器进入低功耗模式。 最后当我们把这些位提前设置好了，最后再调用WFI或者WFE，芯片就可以进入停止模式了。
-

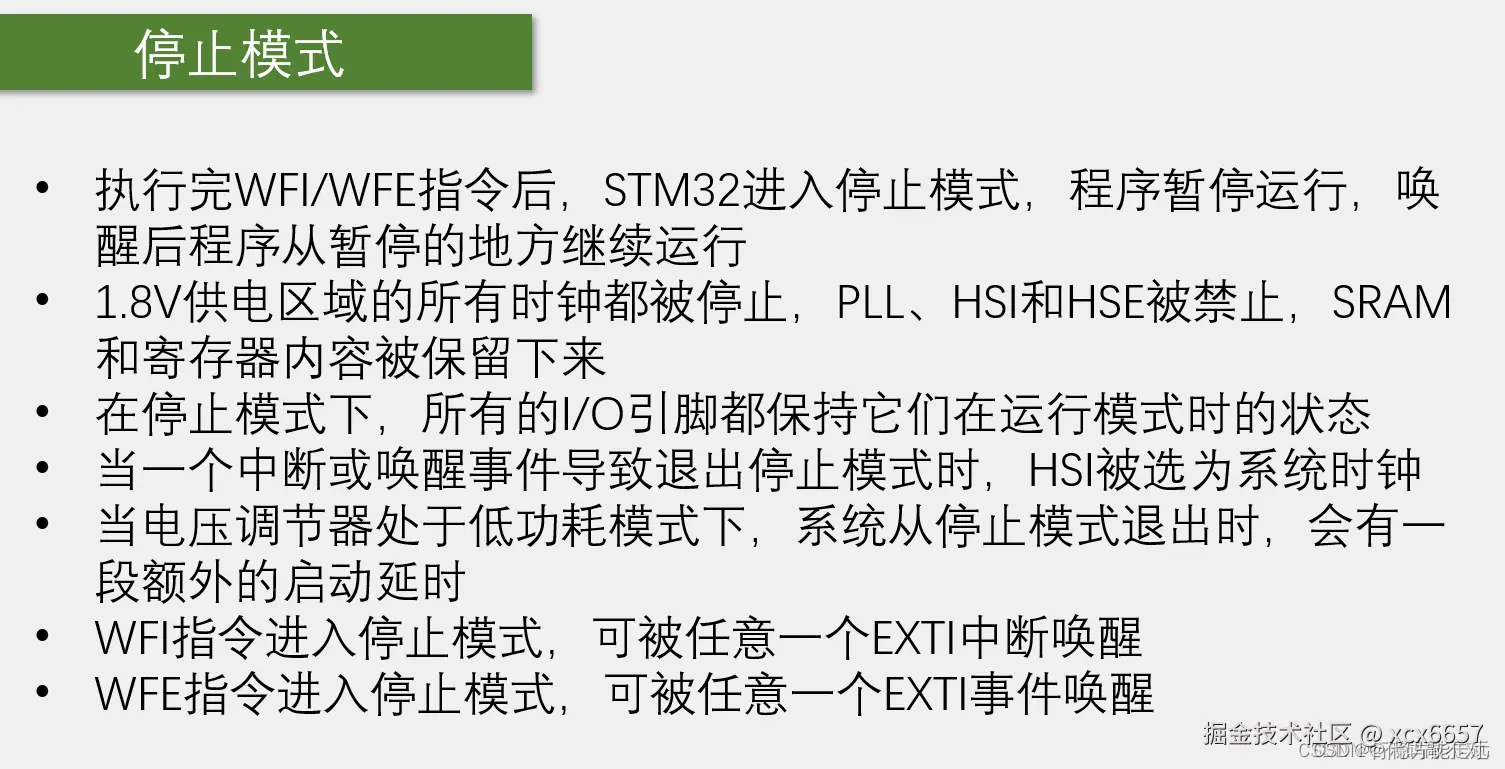

停止模式的唤醒，唤醒条件就苛刻一些，是任一外部中断，要求就是只有外部中断才能唤醒，其他中断唤醒不了。刚才我们还提到了，PVD、RTC闹钟、USB唤醒、ETH唤醒借道了外部中断，所以这四个信号也可以唤醒停止模式。 ###待机模式
-

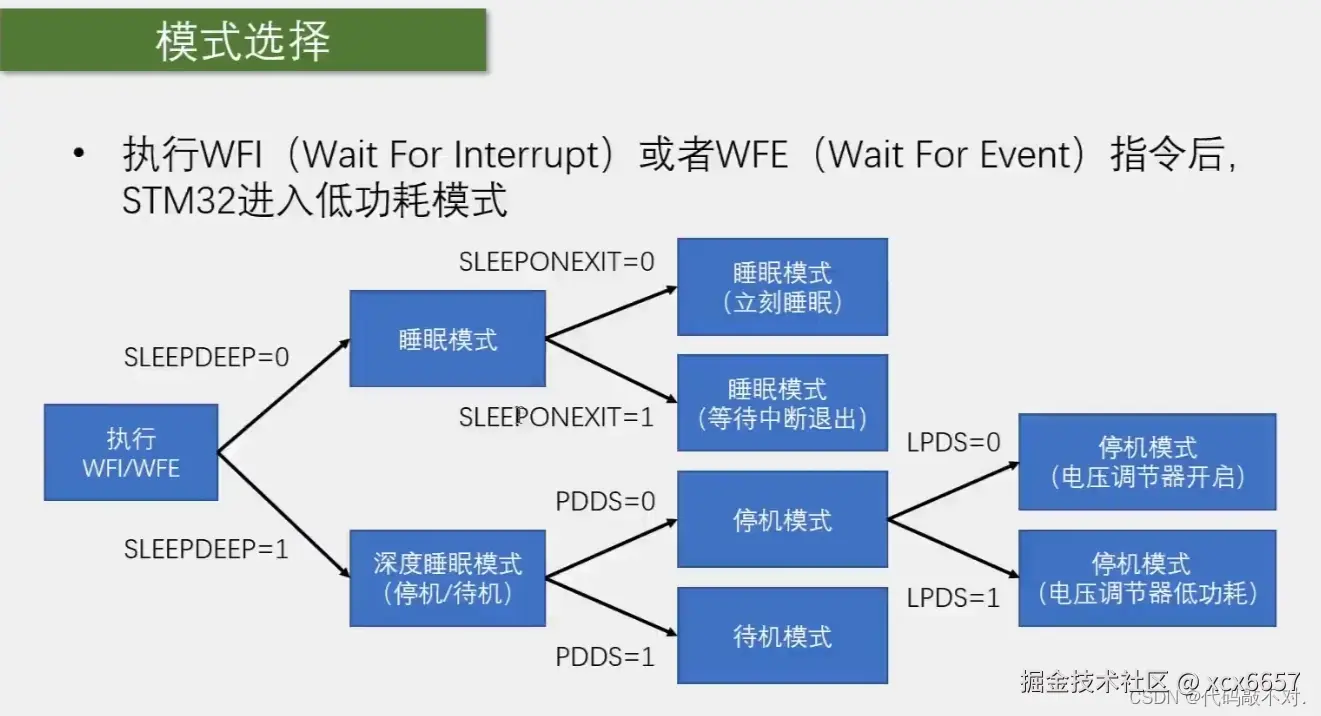

唤醒条件，第一个是wake up引脚的上升沿，wake up引脚，可以看一下引脚定义，这里PA0-WKUP指示了引脚的位置，就是PA0的位置。 第二个是RTC闹钟事件，RTC闹钟可以唤醒待机模式，应用场景就是，芯片每隔一段时间自动工作一次。 第三个是NRST引脚上的外部复位，意思是按一下复位键，它也是能唤醒的。最后一个IWDG独立看门狗复位。可以看出待机模式，只有这指定的四个信号能唤醒，唤醒条件最为苛刻。 ###模式选择
#6.每种模式的特性
###睡眠模式
####事件唤醒
###停止模式
