第二章：IEC 61850 数据结构

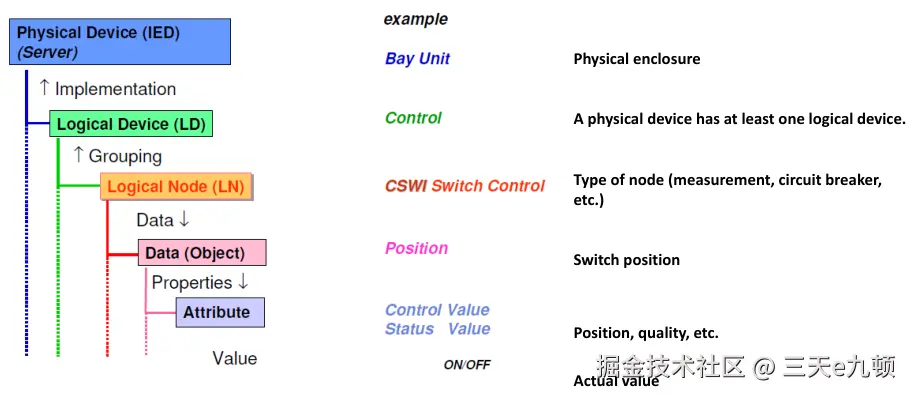

IEC 61850 数据结构
逻辑设备（Logical Device）

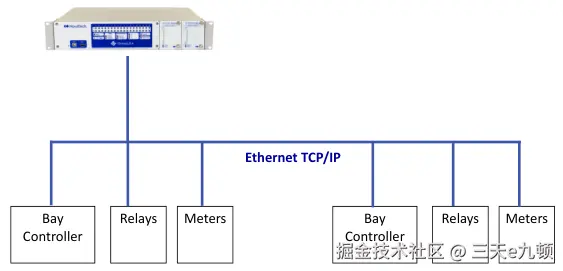

变电站中的每个设备都是逻辑设备。下图中的逻辑设备是 Bay 控制器、继电器和仪表。为变电站配置 IEC 61850 时，每个逻辑设备都应具有唯一的名称。
逻辑节点（Logical Node）

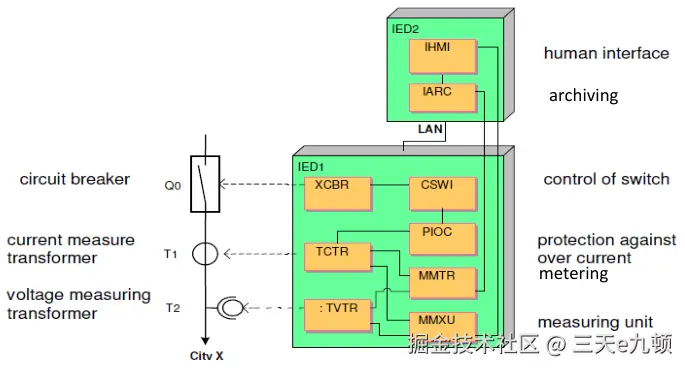

每个逻辑设备将支持各种功能。每个功能可归类为逻辑节点。以下示例是两个逻辑设备的逻辑节点细分。
逻辑节点分组
| 逻辑节点组指示符 | 节点标识 |
|---|---|
| A | 自动控制 |
| B | 保留 |
| C | 监控 |
| D | 分布式能源 |
| E | 保留 |
| F | 功能块 |
| G | 通用功能引用 |
| H | 水电 |
| I | 接口和存档 |
| J | 保留 |
| K | 机械和非电气一次设备 |
| L | 系统逻辑节点 |
| M | 计量和测量 |
| N | 保留 |
| O | 保留 |
| P | 保护功能 |
| Q | 电能质量事件相关检测 |
| R | 保护相关功能 |
| S | 监管 |
| T | 互感器和传感器 |
| U | 保留 |
| V | 保留 |
| W | 风电 |
| X | 开关设备 |
| Y | 电力变压器和相关功能 |
| Z | 其他(电力系统)设备 |
系统逻辑节点组
| Description | Name |
|---|---|
| Physical device information | LPHD |
| Common Logical Node | Common LN |
| Logical node zero | LLNO |
| Physical Communication channel Supervision | LCCH |
| GOOSE subscription | LGOS |
| Sampled value subscription | LSVS |
| Time management | LTIM |
| Time master supervision | LTMS |
| Service tracking | LTRK |
保护功能逻辑节点组
| Differential | PDIF |
|---|---|
| Direction comparison | PDIR |
| Distance | PDIS |
| Directional overpower | PDOP |
| Directional underpower | PDUP |
| Rate of change of frequency | PFRC |
| Harmonic restraint | PHAR |
| Ground detector | PHIZ |
| Instantaneous overcurrent | PIOC |
| Motor restart inhibition | PMRI |
| Motor starting time supervision | PMSS |
| Over power factor | POPF |
| Phase angle measuring | PPAM |
| Rotor protection | PRTR |
| Protection scheme | PSCH |
| Sensitive directional earthfault | PSDE |
| Transient earth fault | PTEF |
| Tyristor protection | PTHF |
| Time overcurrent | PTOC |
| Overfrequency | PTOF |
| Overvoltage | PTOV |
| Protection trip conditioning | PTRC |
| Thermal overload | PTTR |
| Undercurrent | PTUC |
| Underfrequency | PTUF |
| Undervoltage | PTUV |
| Underpower factor | PUPF |
| Voltage controlled time overcurrent | PVOC |
| Volts per Hz | PVPH |
| Zero speed or underspeed | PZSU |
| Rotor protection | PRTR |
| Thyristor protection | PTHF |
通用逻辑节点组
| Description | Name |
|---|---|
| Generic automatic process control | GAPC |
| Generic process I/O | GGIO |
| Generic log | GLOG |
| Generic security application | GSAL |

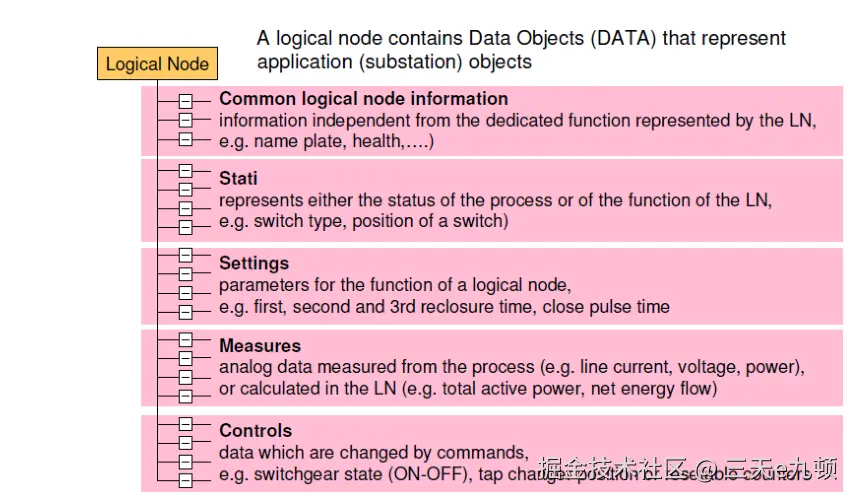

数据对象（Data Object）

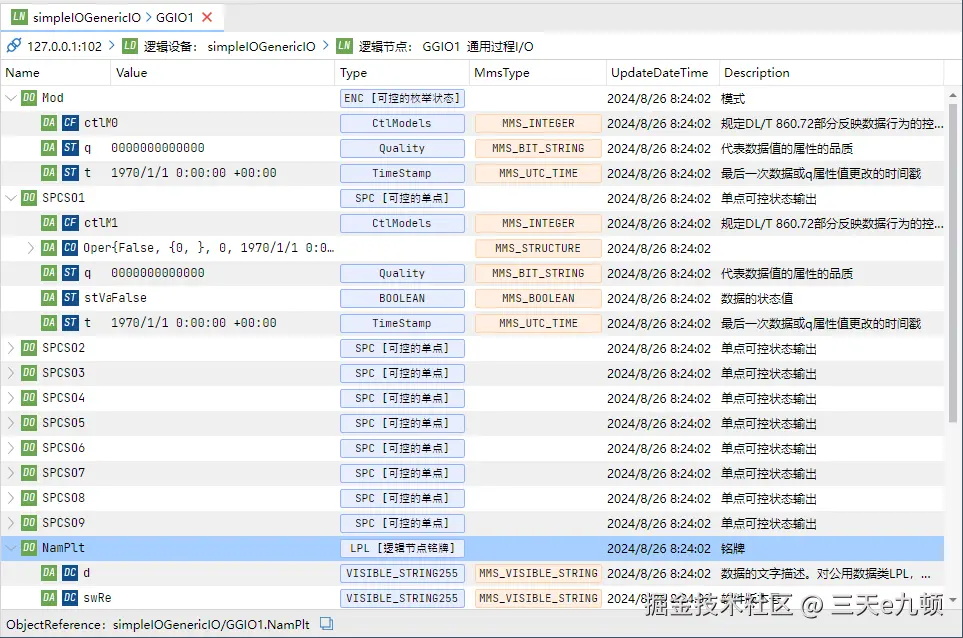

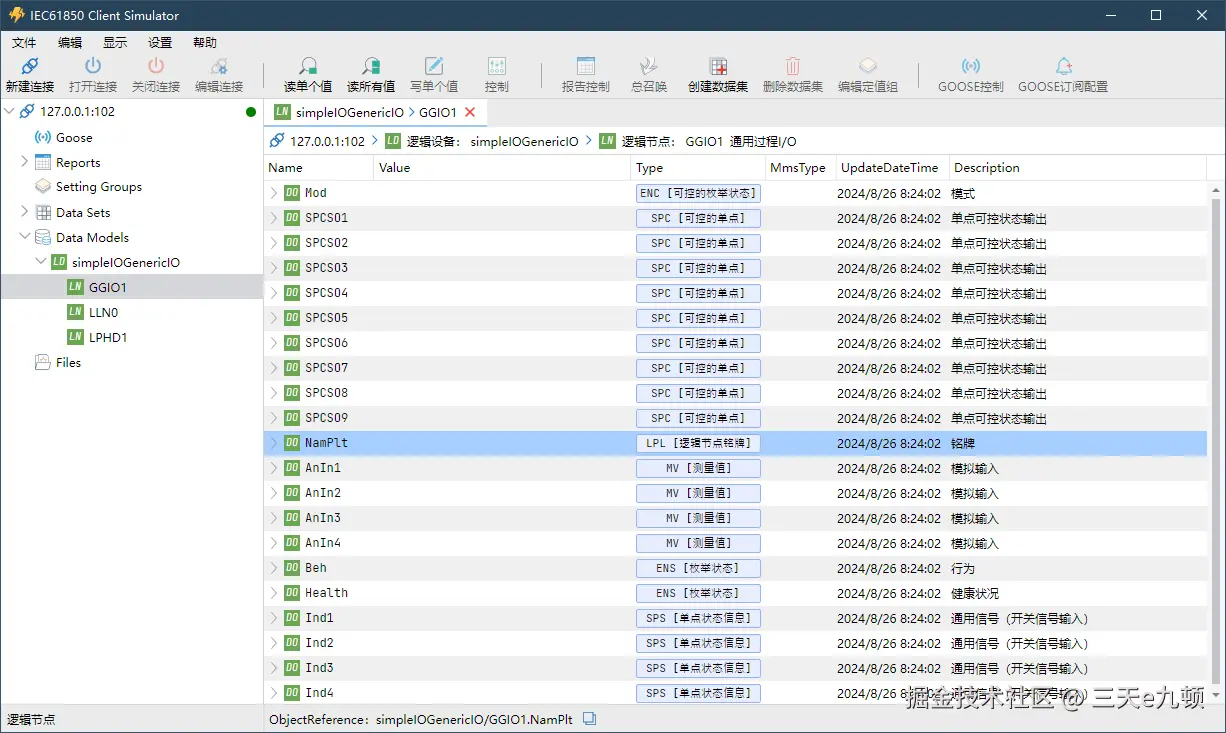

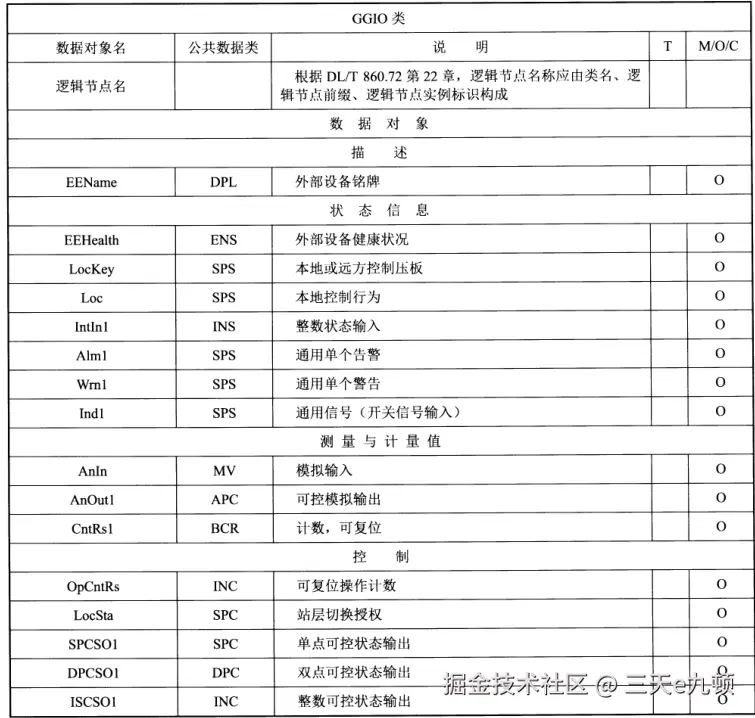

示例：GGIO 逻辑节点的数据对象

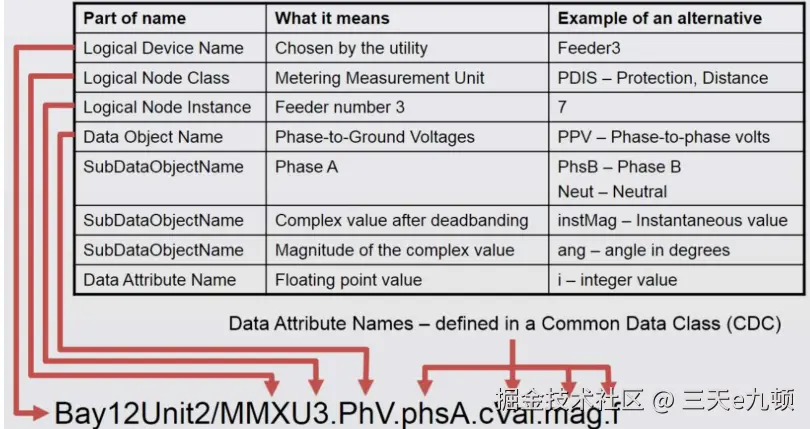

数据属性（Data Attribute）

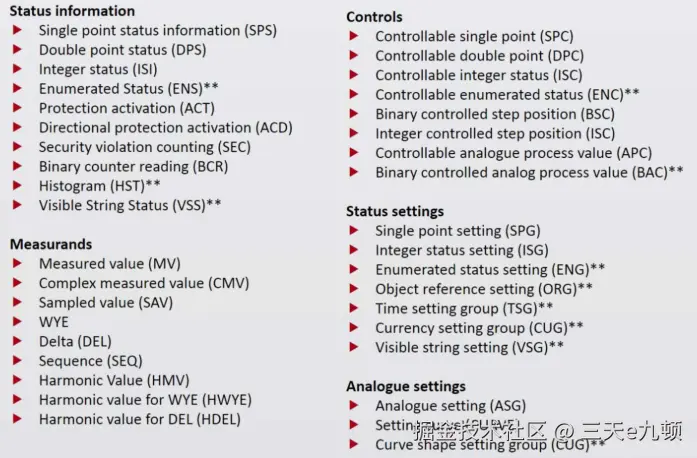

IEC 61850 通用数据类
许多逻辑节点都拥有具有相同数据属性的数据对象。
例如，离散输入变量都具有以下数据属性
- 值
- 质量
- 时间戳
- 描述
IEC 61850 定义了标准的数据属性组，称为通用数据类 (CDC)。 逻辑节点的每个数据对象都属于一个 CDC。
