Flutter 源码梳理系列（四十）：HitTesting：At first sight

前言

 在很久之前我们学习 RenderObject 时，已经看到过 RenderObject 需要实现 HitTestTarget 抽象接口类，而 HitTestTarget 抽象接口类仅有一个抽象函数：handleEvent，即每个实现 HitTestTarget 的类都需要实现自己的 handleEvent 抽象函数，而当事件到来时便会调用此 handleEvent 函数来处理这个事件。

 那这个 "处理事件" 是指什么事件呢？其实就是 handleEvent 抽象函数的 event 参数所限定的 PointerEvent 事件，而在 Flutter framework 中 PointerEvent 是作为 触摸、触控笔或鼠标事件的基类 而存在的，对应到移动端平台便是手指的触摸事件了，即 "处理事件" 便是处理我们的手指在触摸屏上的触摸事件，点击、滑动等等操作。

 所以看到这里我们便可以直白的理解：实现了 HitTestTarget 抽象接口类的类便具备了处理触摸事件的能力，而我们学了很久的 RenderObject 类便是一个这样的存在，它可以处理事件（或者说是可以响应事件）。

 在 Flutter framework 中进行全局搜索可发现仅有：RenderObject 和 TextSpan 实现了 HitTestTarget 抽象接口类。

 大前端中最重要的两件事：界面渲染和事件响应，关于界面渲染，我们前面的文章几乎都在讲这件事，然后后续再把布局模型相关的内容看完，几乎就把与界面渲染相关的内容都看一遍了，继续加油！而本篇呢我们则聚焦：事件响应，把 hit test 和 handle event 看个通透。

/// An object that can handle events.（HitTestTarget 表示了一个可以处理事件的对象。）
abstract interface class HitTestTarget {
  /// Override this method to receive events.（重写此方法以接收事件。）
  void handleEvent(PointerEvent event, HitTestEntry<HitTestTarget> entry);
}

 那么当一个触摸事件发生时，Flutter framework 是如何找到可以处理此事件的 RenderObject 的呢？而这就要引出 RenderBox 中的 hit testing（命中测试）了。在 RenderBox 中进行 hit test 正是通过下面一组函数进行的：

• bool hitTest(BoxHitTestResult result, { required Offset position }) { //... }

  bool hitTest(BoxHitTestResult result, { required Offset position }) {
    // 如果 hit 的 position 位于当前 RenderBox 对象的 _size 内，则继续进行判断，否则直接返回 false。
    if (_size!.contains(position)) {

      // 由于 RenderBox 的 hitTestChildren 和 hitTestSelf 默认返回 false，所以不会进入此 if
      if (hitTestChildren(result, position: position) || hitTestSelf(position)) {
        // 当然 RenderBox 的子类可以根据自己的情况，而重写 hitTestChildren 和 hitTestSelf 函数。
        result.add(BoxHitTestEntry(this, position));

        // 即如果自己的任意一个子级 RenderBox 可以命中的话（hitTest 函数返回 true），则当前 RenderBox 也是可以命中（hitTest 函数返回 true）！
        return true;
      }
    }

    return false;
  }

• bool hitTestSelf(Offset position) => false;
• bool hitTestChildren(BoxHitTestResult result, { required Offset position }) => false;

 首先 RenderBox 的 hitTestSelf 和 hitTestChildren 默认都是返回 false，则表示了会继续向当前 RenderBox 后方的兄弟级 RenderBox 中进行 hit test。

 RenderBox 的 hit testing 是通过 hitTest 方法进行的，而这个方法的默认实现委托给了 hitTestSelf 和 hitTestChildren，而 RenderBox 的这两个函数默认都是返回 false，所以在 RenderBoxd 的子类中实现 hit testing 时，可以选择重写这两个方法，或者忽略它们，直接重写 hitTest 方法。

 hitTest 方法本身接收一个 Offset position 参数，如果当前 RenderBox 或其子级 RenderBox 中的一个可以命中（阻止了当前 RenderBox 后方的兄弟级 RenderBox 对象被点击），则必须返回 true；如果点击可以继续传递到这个 RenderBox 后方的其他 RenderBox 对象，则必须返回 false。

 对于每个 RenderBox 对象，应该使用相同的 HitTestResult 参数调用其子级 RenderBox 上的 hitTest 方法，并将 Offset position 转换为其子级 RenderBox 的坐标空间。默认实现委托给 hitTestChildren 来调用子级。

 RenderBoxContainerDefaultsMixin 提供了 RenderBoxContainerDefaultsMixin.defaultHitTestChildren 方法，假设子级 RenderBox 是轴对齐的、未被转换（transformed）并且根据 parentData 的 BoxParentData.offset 属性进行定位；更复杂的 RenderBox 子类可以相应地重写自己的 hitTestChildren 方法。

 如果 RenderBox 对象被点击（即自己的 hitTest 函数返回 true 的话），则还应将自身添加到 hitTest 方法的 BoxHitTestResult result 参数中，使用 HitTestResult 类的 add 方法进行添加。

 默认实现委托给 hitTestSelf 来确定 RenderBox 是否被点击。如果 RenderBox 对象在子级 RenderBox 对象之前添加自身，则会导致它被视为在子级 RenderBox 上方。如果它在子级 RenderBox 之后添加自身，则会被视为在子级 RenderBox 下方。

 添加到 HitTestResult 对象中的 Entry 应该使用 BoxHitTestEntry 类，这些 Entry 随后会按添加顺序被系统遍历，对于每个 Entry，将调用它的 target 的 handleEvent 方法，并在 handleEvent 被调用时传递 HitTestEntry 对象（以 handleEvent 函数参数的形式。）。

 下面在深入学习 hit testing 相关的类之前，我们首先捋捋 hit test 相关的函数调用堆栈，对此过程在实际的代码的执行上有一个脸熟。

 根据以上内容，我们可以把事件响应分为两个阶段：

1. 遍历 Render Tree 找到可以响应 hit 的 RenderBox，并以它为参数构建一个 BoxHitTestEntry，并收集到 HitTestResult 的 path 属性中。（可谓之 hit test 阶段）
2. 从前往后遍历被收集到的 BoxHitTestEntry，执行它们的 target（即 RenderBox 对象）的 handleEvent 函数。（可谓之 handle event 阶段）

hit test 阶段

 下面我们以 Listener Widget 为例子，来研究一下上面两个阶段所涉及的函数调用堆栈。我们使用如下超简单的示例代码，当点击 'click me' 时，会在控制台打印：'onPointerDown 执行'。

import 'package:flutter/material.dart';

class MyHitTestAppWidget extends StatelessWidget {
  const MyHitTestAppWidget({super.key});

  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      home: Scaffold(
        appBar: AppBar(title: const Text('Hit Test Demo'),),
        body: Center(
          child: Column(
            children: [
              Listener(
                child: const Text('click me'),
                onPointerDown: (p) { debugPrint('onPointerDown 执行'); },
              ),
            ],
          ),
        ),
      ),
    );
  }
}

 我们以 debug 模式调试此示例代码，并在 RenderProxyBoxWithHitTestBehavior 的 hitTest 函数处打一个断点，这里之所以在 RenderProxyBoxWithHitTestBehavior 处打断点，是因为 Listener 的 createRenderObject 函数返回的 RenderObject 是 RenderPointerListener，而它内部仅是重写了 handleEvent 函数，而它的 hitTest 过程则是由自己的父类 RenderProxyBoxWithHitTestBehavior 来实现。RenderProxyBoxWithHitTestBehavior 继承自 RenderProxyBox 并重写了 hitTest 和 hitTestSelf 函数，来自定义自己的 hit testing 过程。

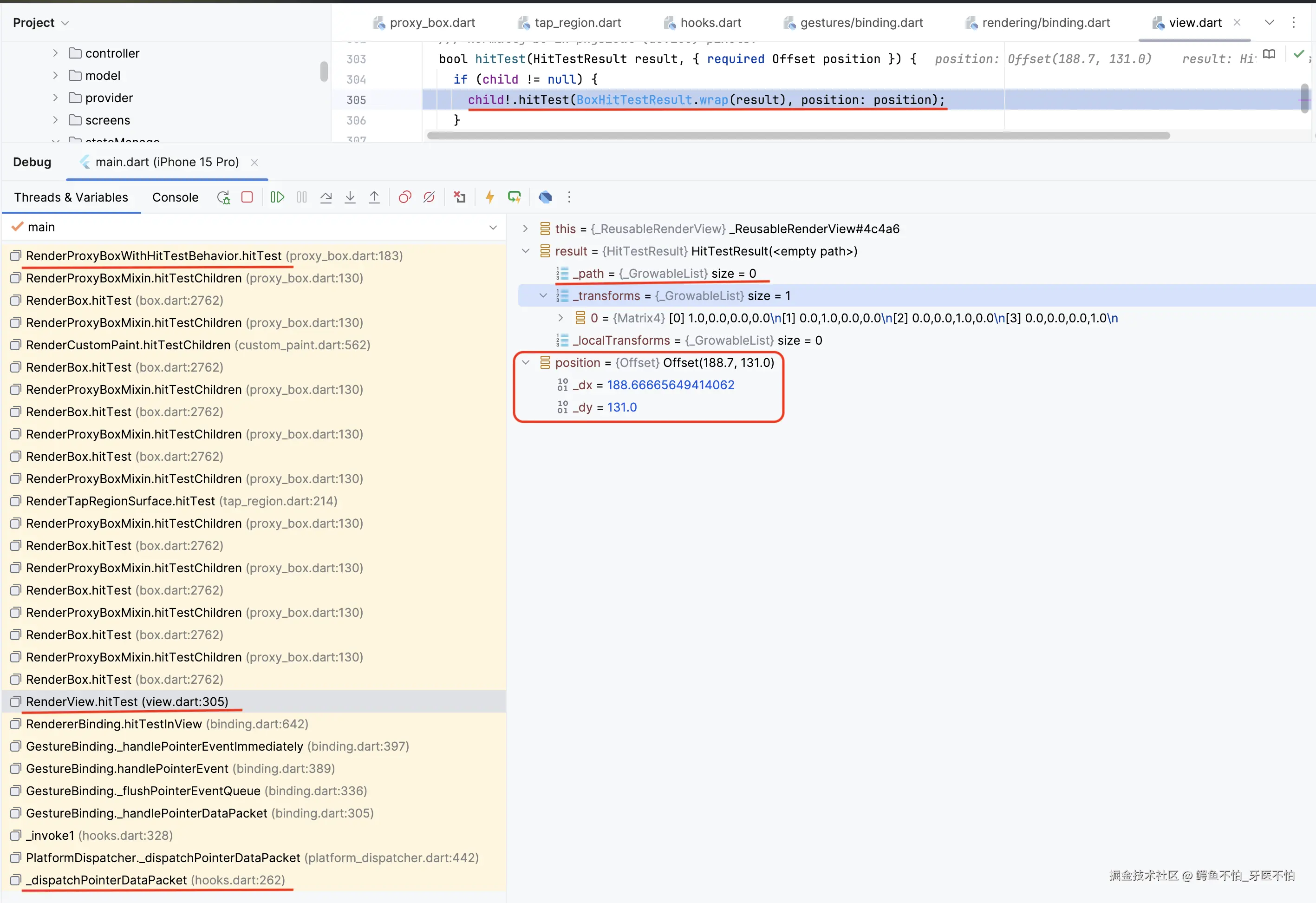

 以 debug 模式运行我们的示例代码，我们点击 click me，断点会被正常命中，然后可以看到如下函数堆栈：

 可看到自 hooks.dart 中的：_dispatchPointerDataPacket 为起点，然后进入 GestureBinding 中，GestureBinding 实现了一组跟 hit test 有关的抽象接口类：HitTestable、HitTestDispatcher、HitTestTarget，除去我们目前在看的最简单的单点点击事件之外，还有复杂手势识别都会由 GestureBinding 统一分发管理，后续我们再对其进行深入研究。

mixin GestureBinding on BindingBase implements HitTestable, HitTestDispatcher, HitTestTarget { //... }

 然后是在 GestureBinding 的 _handlePointerEventImmediately 函数内，会创建一个 HitTestResult 对象，然后是直接调用 hitTestInView 函数，注意看这里是直接调用到了 RendererBinding 的 hitTestInView 函数中，之所以这里会调用到 RendererBinding 中是因为当前的 this 指针其实是 WidgetsFlutterBinding 对象，它同时混入了 GestureBinding 和 RendererBinding，且 RendererBinding 在 GestureBinding 的后面，即可以把 RendererBinding 看作是 GestureBinding 的子类，也正如 RendererBinding Mixin 定义所示，它可以看作是 GestureBinding 的子类，并且重写了 GestureBinding 的 hitTestInView 函数。

class WidgetsFlutterBinding extends BindingBase with GestureBinding, SchedulerBinding, ServicesBinding, PaintingBinding, SemanticsBinding, RendererBinding, WidgetsBinding { //... }

mixin RendererBinding on BindingBase, ServicesBinding, SchedulerBinding, GestureBinding, SemanticsBinding, HitTestable { //... }

 RendererBinding 的 hitTestInView 函数内部也超简单，直接调用 _viewIdToRenderView[viewId] 的 hitTest 函数，那么这里的 _viewIdToRenderView[viewId] 是谁呢？其实正是我们的 Render Tree 的根节点，它的类型便是 RenderView，而 RenderView 的 hitTest 函数实现则是直接调用自己的 child 的 hitTest 函数：

  @override
  void hitTestInView(HitTestResult result, Offset position, int viewId) {
    _viewIdToRenderView[viewId]?.hitTest(result, position: position);
    super.hitTestInView(result, position, viewId);
  }

 RenderView 的 hitTest 函数实现如下：

  bool hitTest(HitTestResult result, { required Offset position }) {
    // 如果自己的 child 不为空，则调用 child 的 hitTest 函数
    if (child != null) {
      child!.hitTest(BoxHitTestResult.wrap(result), position: position);
    }

    // ⬆️ 上面的 child!.hitTest 执行会一路在子级 RenderObject 中递归执行，
    // 当上面我们的断点被命中时，函数堆栈正是还在这个 if 函数内部，
    // 当一层一层的在子级 RenderObject 中出递归后，才会执行到下面的 result.add(HitTestEntry(this)); 行，
    // 这个很重要，体现了 hitTest 的深度优先的执行过程。

    // 以当前 Render Tree 根节点为参数构建一个 HitTestEntry 对象添加到 result 中
    result.add(HitTestEntry(this));

    // 然后默认返回 true
    return true;
  }

 然后自 RenderView 的 hitTest 函数开始，后续便是 RenderBox.hitTest 和 RenderProxyBoxMixin.hitTestChildren 一直在重复递归执行，可以看作是沿着 RenderBox 链一直进行 hit testing 直到我们的 RenderProxyBoxWithHitTestBehavior 的 hitTest，可以看到执行到此处时 this 指针是一个 RenderPointerListener 对象，它的 depth 是 10，正是我们示例代码中 Listener Widget 的 createRenderObject 函数返回的 RenderObject 对象。

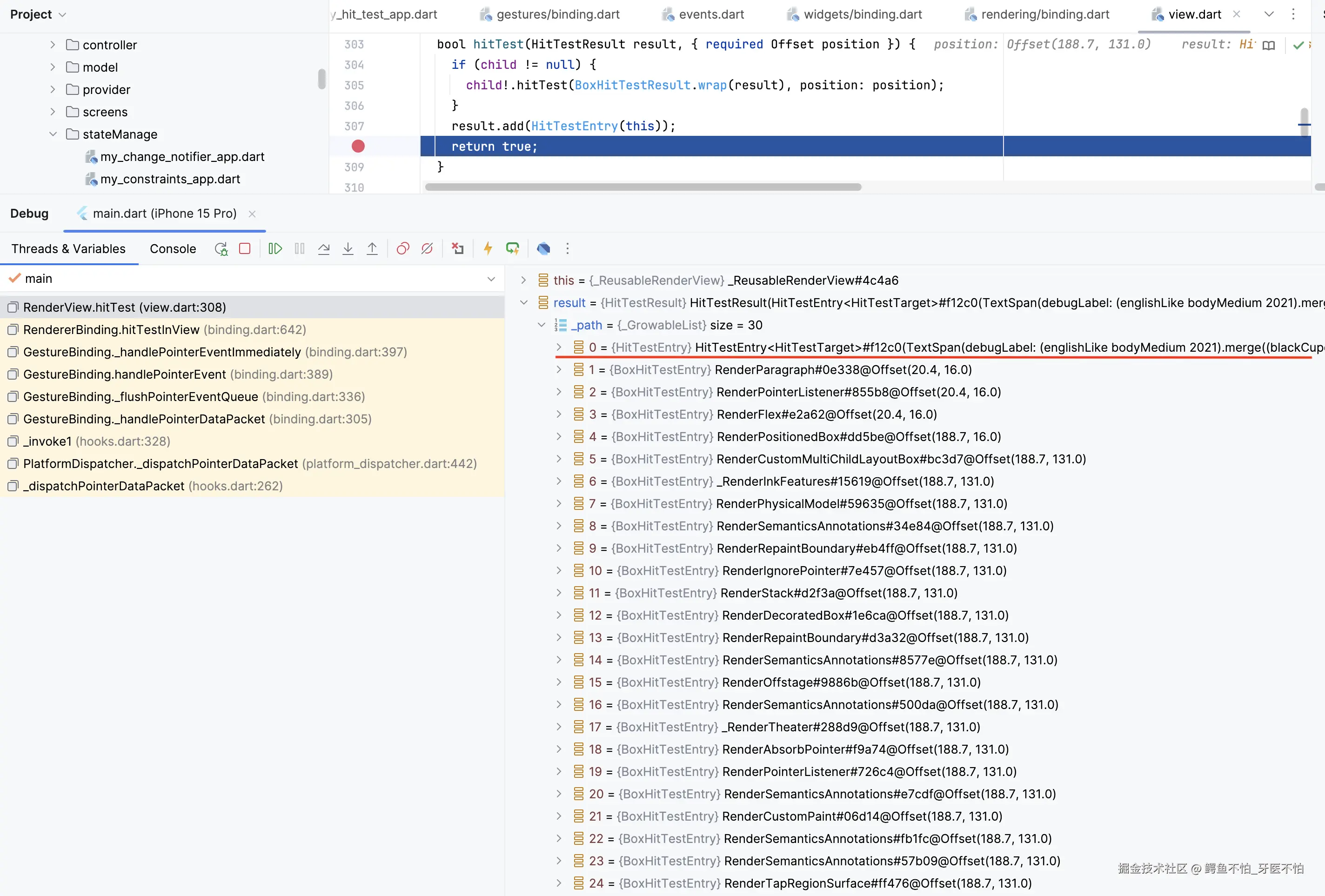

 然后我们把 RenderProxyBoxWithHitTestBehavior 的 hitTest 函数处的断点取消，然后在 RenderView 的 hitTest 函数的 return true; 行打一个断点，然后点击 'Resume Program' 按钮，直接让程序执行到这个 return true; 断点处，然后着重看 result 变量：

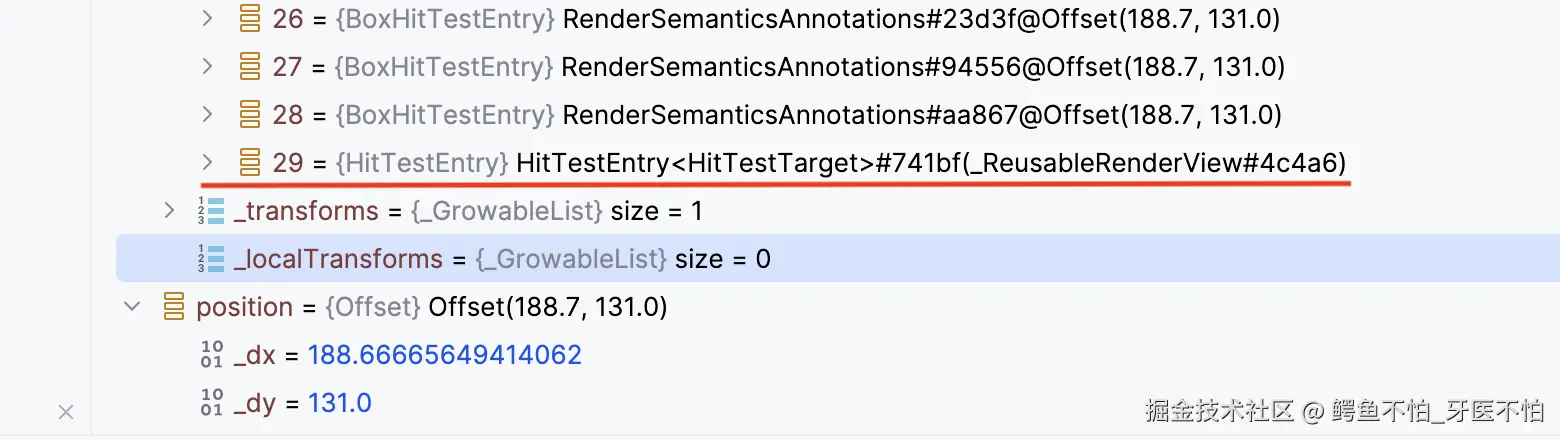

 可看到在这个 hit test 过程中，共收集了 30 个 Entry（即 30 个 RenderObject），其中第一个是我们的 'click me' 对应的 TextSpan，而最后一个则是我们的 Render Tree 的根节点，即可以把 hit test 理解为是深度优先遍历的，第一个加入 HitTestResult 的是 depth 最深的。

 然后我们继续回到 GestureBinding 的 _handlePointerEventImmediately 函数，可以看到函数的末尾会调用：dispatchEvent(event, hitTestResult);，而这便是上面分析的第二阶段：handle event 阶段的开始。

handle event 阶段

 看一下 _handlePointerEventImmediately 函数的代码实现：

  void _handlePointerEventImmediately(PointerEvent event) {
    HitTestResult? hitTestResult;

    if (event is PointerDownEvent ||
        event is PointerSignalEvent ||
        event is PointerHoverEvent ||
        event is PointerPanZoomStartEvent) {

      // 从 Render Tree 的根节点开始进行 hit test 过程，
      // 并把结果收集在 hitTestResult 中。
      hitTestResult = HitTestResult();
      hitTestInView(hitTestResult, event.position, event.viewId);

      if (event is PointerDownEvent ||
          event is PointerPanZoomStartEvent) {

        // 这里是把本次 hit test 的结果缓存下来
        _hitTests[event.pointer] = hitTestResult;
      }

    } else if (event is PointerUpEvent ||
               event is PointerCancelEvent ||
               event is PointerPanZoomEndEvent) {

      // 因为与 pointer down 一起发生的事件（例如 [PointerMoveEvent]）应该被分发到其初始 PointerDownEvent 的相同位置，
      // 我们希望重复使用当 pointer down 时找到的 path，而不是每次获取此类事件时进行命中检测。
      hitTestResult = _hitTests.remove(event.pointer);

    } else if (event.down || event is PointerPanZoomUpdateEvent) {
      hitTestResult = _hitTests[event.pointer];
    }

    if (hitTestResult != null ||
        event is PointerAddedEvent ||
        event is PointerRemovedEvent) {

      // 来了来了，处理 事件 和收集到的 hitTestResult
      dispatchEvent(event, hitTestResult);
    }
  }

 可以看到 _handlePointerEventImmediately 函数内，从 Render Tree 的根节点开始进行 hit test 过程，并把结果收集在 hitTestResult 中，并会根据 event 的类型进行 hitTestResult 的缓存，以便进行重复使用，而不是再此进行 hit test 检测过程（因为涉及到对几乎整个 Render Tree 的遍历，想想还是挺繁重的任务。），然后最后便是执行：dispatchEvent(event, hitTestResult); 对 event 和收集到的 hitTestResult 进行事件调度。下面我们看一看 GestureBinding.dispatchEvent 函数中的内容：

  @override // from HitTestDispatcher
  @pragma('vm:notify-debugger-on-exception')
  void dispatchEvent(PointerEvent event, HitTestResult? hitTestResult) {
    // 没有 hit test 信息意味着这是一个 [PointerAddedEvent] 或 [PointerRemovedEvent]。
    // 这些事件会被专门路由到这里；其他事件将通过下面的 `handleEvent` 路由。
    if (hitTestResult == null) {
      try {
        pointerRouter.route(event);
      } catch (exception, stack) {
        FlutterError.reportError( // ... );
      }
      return;
    }

    // 遍历 hitTestResult.path 中的 HitTestEntry（或者是遍历 entry.target，即遍历 RenderBox）
    for (final HitTestEntry entry in hitTestResult.path) {
      try {

        // 执行我们前面说了无数次的 RenderObject 的 handleEvent 函数
        entry.target.handleEvent(event.transformed(entry.transform), entry);

      } catch (exception, stack) {
        FlutterError.reportError( // ... );
      }
    }
  }

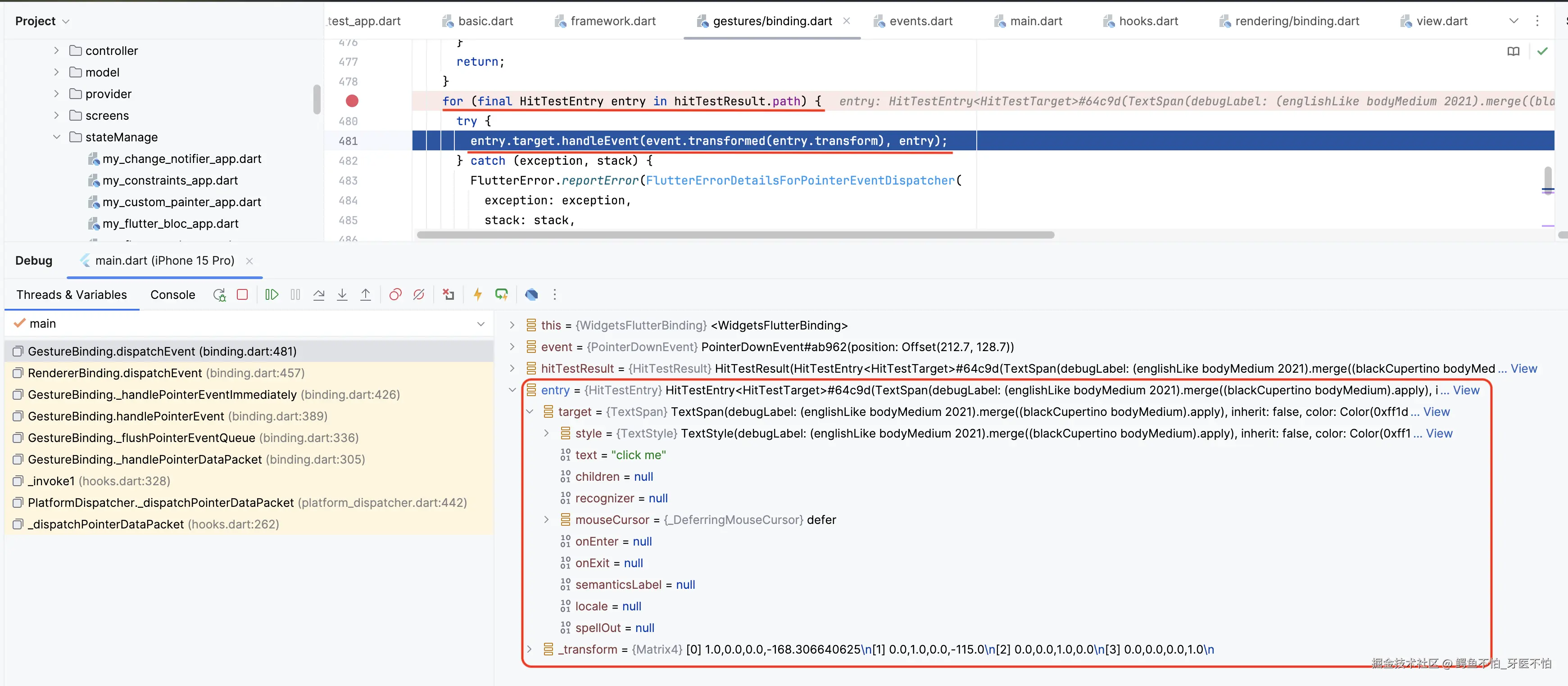

 可看到 dispatchEvent 函数内部也是很简单的，最终是深度优先执行，优先执行我们的 'click me' 对应的 TextSpan 的 handleEvent 函数，即我们示例代码中 Listener 的 onPointerDown 回调：

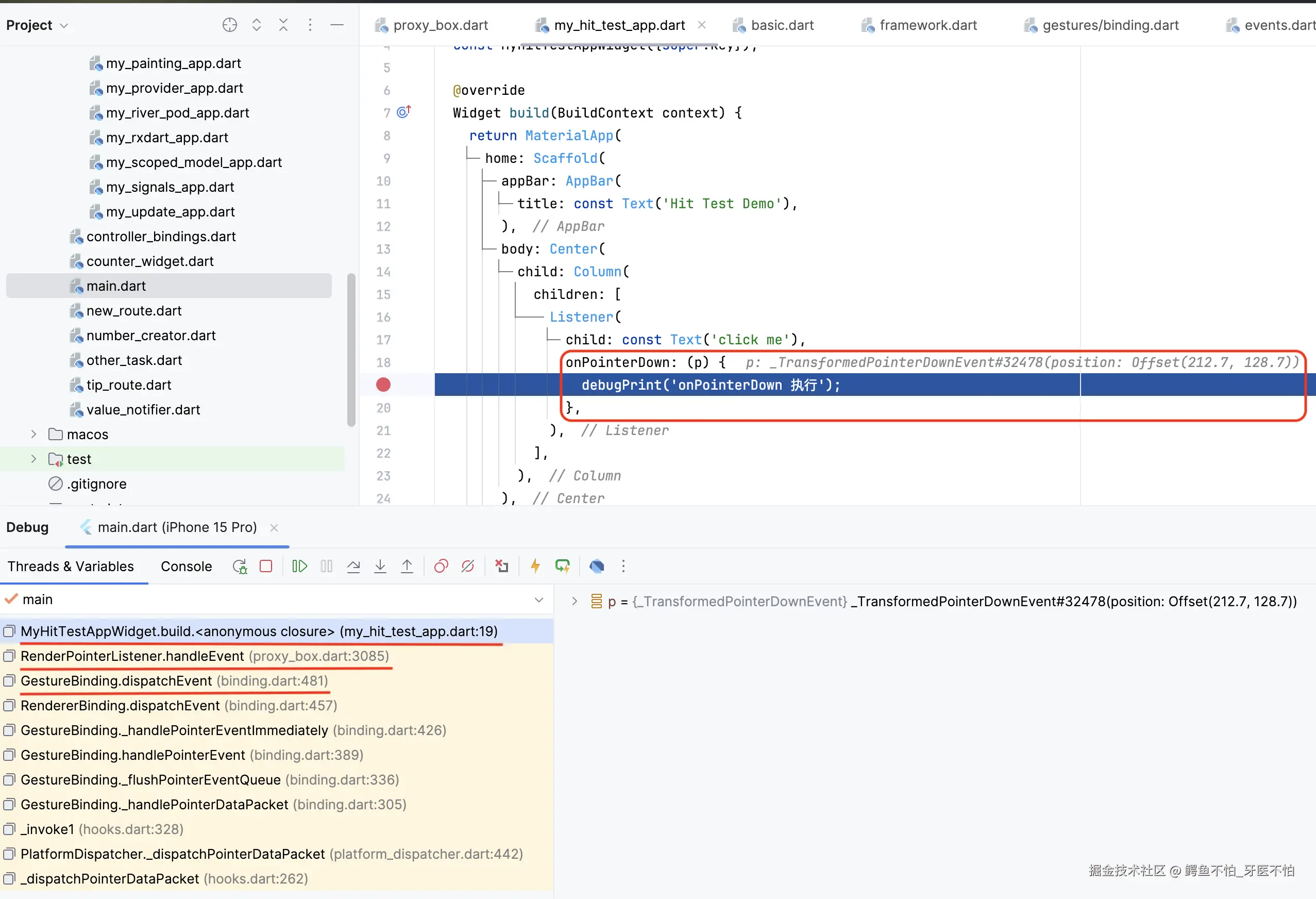

 执行到我们示例代码中 Listener 的 onPointerDown 回调：

 至此一个完整的 hit test 和 handle event 过程就看完了，相信大家对它们的整体的一个流程有一个简单的认知了，OK，下篇我们继续深入到它们的内部，去学习一些 hit test 的细节。
