在高德地图上实现台风路径图层

Gyrate
3,028 阅读4分钟

本文为稀土掘金技术社区首发签约文章，30天内禁止转载，30天后未获授权禁止转载，侵权必究！

前言

记得初次接触到台风路径是2016年海马台风登录，广州全市停工、学校停课、地铁停运的时候，那时躲在公寓里哪也不敢去，微信群里有人发了个h5页面可以关注到全国台风的实时动向，预测到几点台风过境离境了，觉得技术大佬们还挺厉害的。如今刚好有项目也需要集成气象数据到数据可视化大屏上，我也试着用高德地图API重新实现了这个图层，接下来让我们从需求出发逐步了解实现的过程。


需求分析

  1. 能够稳定地从可靠的气象数据源获取台风的实时位置、移动速度、强度等数据，确保数据的准确性和及时性
  2. 可以通过不同的颜色区分台风的强度等级，例如，强台风用红色表示，中等台风用橙色表示，弱台风用黄色表示等
  3. 随着地图的缩放，台风路径图层能够自动调整显示效果，确保在不同比例尺下都能清晰展示
  4. 用户可以点击台风图标或路径上的某一点，获取该位置的台风详细信息，如风速、气压、预计到达时间
  5. 用户可以方便地开启或关闭台风路径图层，以及与其他地图图层进行叠加显示的控制
  6. 2D的台风气象图，能够适配地图的3D模式，实现两个模式的无缝切换

技术栈说明

工具名称版本用途
高德地图 JSAPI2.0为本次案使用到的高德API有LabelsLayer、LabelMarker、Polyline、Marker、CanvasLayer等
three.js0.157主流webGL引擎之一，负责实现展示层面的功能
船讯网-船讯网沿海气象专题有世界台风数据可供我们参考学习
天地图4.0提供地图瓦片服务

实现步骤

  1. 获取台风数据，船讯网提供了两个接口用于获取台风数据，GetTyphoonList用于获取近三年历史台风列表List，GetSingleTyphoon?tid=${台风序号} 用于获取单个台风路径关键节点信息Detail。

    以Detail为我们可以获取到如下格式的路径数据，这里有必要对关键的几个属性进行讲解，这些信息在接口文档没有写清楚，我是找到开发团队询问了才知道的。😂


/*
 * 1. time为关键时间点标识（格林威治时区的年月日时分，转为北京时间需要加上8小时时差），
 *    比如202408221500, time的值可以重复，若出现重复值需要看forast；
 * 2. forcast标识了当前节点是否为预测点，如果值为空则表示真实发生点，其余为预测点,如何区分
 *    预测点的事件，此时需要看fhour;
 * 3. fhour为预测时间范围，比如值为8，则表示time+fhour为当前预测点的预测时间，
 * 4. grade为风级标识，6-7为热带低压、8-9为热带风暴、10-11为强热带风暴、12-13为台风、
 *    14-15为强台风、>=16为超强台风。
 */
 const GetSingleTyphoonRespon =[
    { time, forcast, fhour, lon, lat, grade, direction ...},
    { time, forcast, fhour, lon, lat, grade, direction ...},
    { time, forcast, fhour, lon, lat, grade, direction ...},
    // ...
]

    我们可以提前将time值相同的数据合并为一个结构体数值NodeList，代表一个关键的路径节点，其中NodeList[0]为真实点，其余的成员NodeList[*]为预测点

  2. 是否做数据二次处理？由于台风数据使用的是WGS84的坐标系，而高德地图使用的是GCJ02坐标系，如果直接使用高德底图，需要将获取到的气象数据进行一次坐标系转换，以便在地图上准确展示；当然还有另一种做法，就是直接换地铁图，我们不做数据二次处理了，这里直接使用与之匹配的天地图卫星影像作为底图。

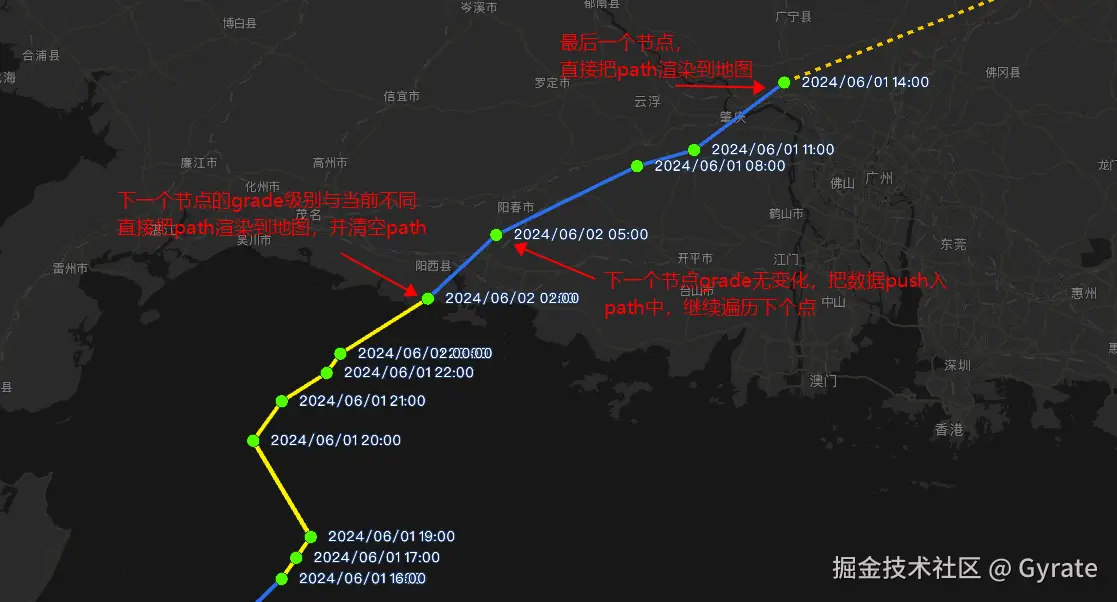

  3. 绘制历史的台风路径，根据关键节点的风力级别，绘制不同颜色的路径轨迹，我们历从上一步获取的路径关键节点即可绘制如下路径，通过对grade变换点和最终点的条件判断，就可以根据grade风力级别绘制不同颜色的台风路径。

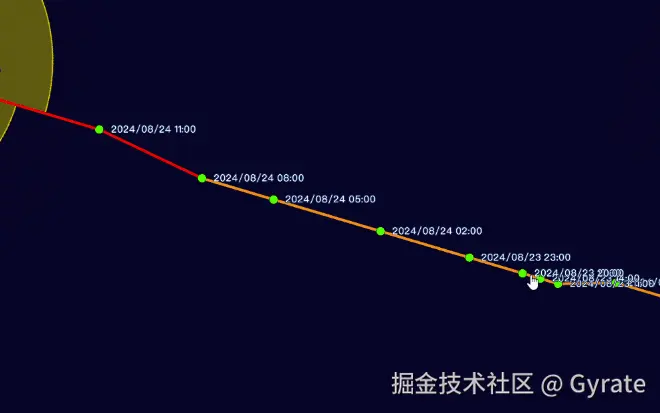

  4. 绘制路径上的关键节点，每个路径节点都需要有一个标记点，这里一开始我使用的是Marker绘制展示，后来发现有些大型的台风数据居居然有成百上千个节点，需要考虑到性能问题，就换成了可以支持高性能的海量标注LabelMarker去实现，代价就是不能单独定义节点的颜色。将节点信息存入extData，并给每个labelMarker单独做鼠标事件监听即可实现节点信息查看。


  5. 绘制预测的台风路径，点击每个关键节点时，能够绘制当前节点的预测路径，通过节点的time属性我们就能找到同一簇的预测节点，按fhour排序即可得到预测路径数据，按照前两步直接绘制即可。值得注意的是当前仅存在1个节点的预测路径，所以要将上一次预测路径清除后再渲染。

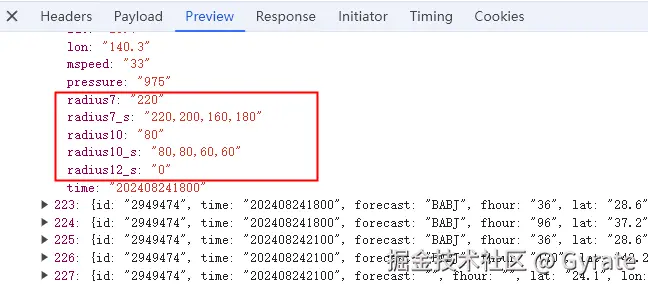

  6. 绘制台风风圈和风眼动画，并使之能够在3D模式下贴地显示。初次看到这个代表风圈的数据我是比较懵逼的，这些个数字跟地图上奇怪的风圈是怎么对应上。

    image 1.png

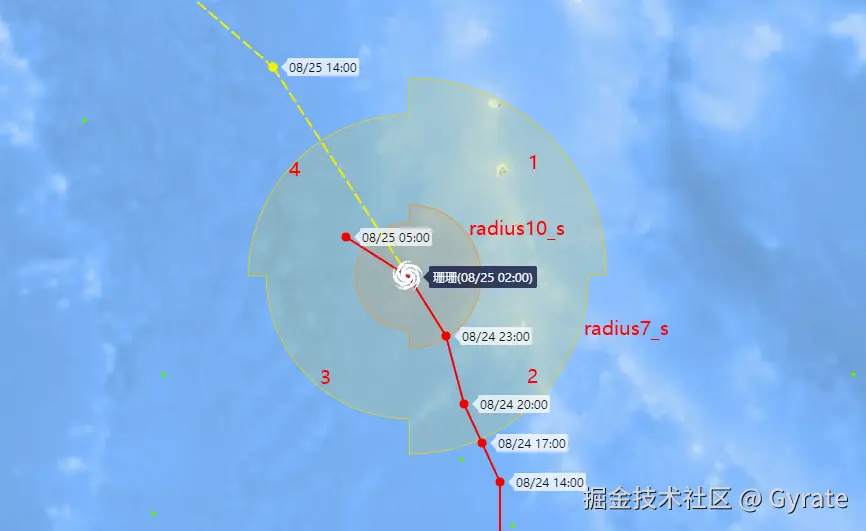

    后来经过搜索了解到风圈的威力是由东北EN，东南ES，西南WS，西北WN这个象限的圆圈半径表示的，在7级、10级、12级的程度上都可以有一个风圈，比如下图最外圈为7级风圈，按照1-4的顺序找到radius7_s对应的半径数值绘制1/4的圆最后合并就是7级风圈了，以此类推。

    image 2.png

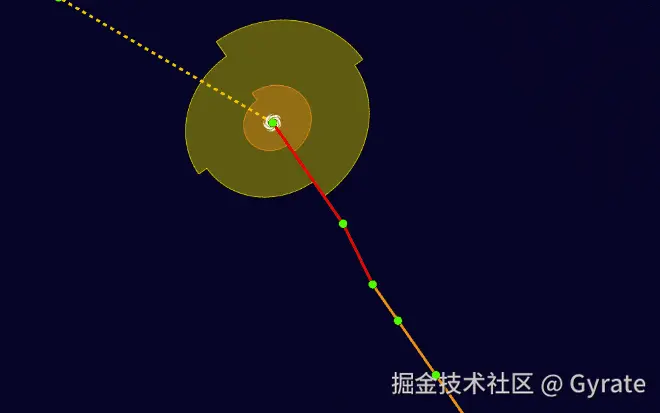

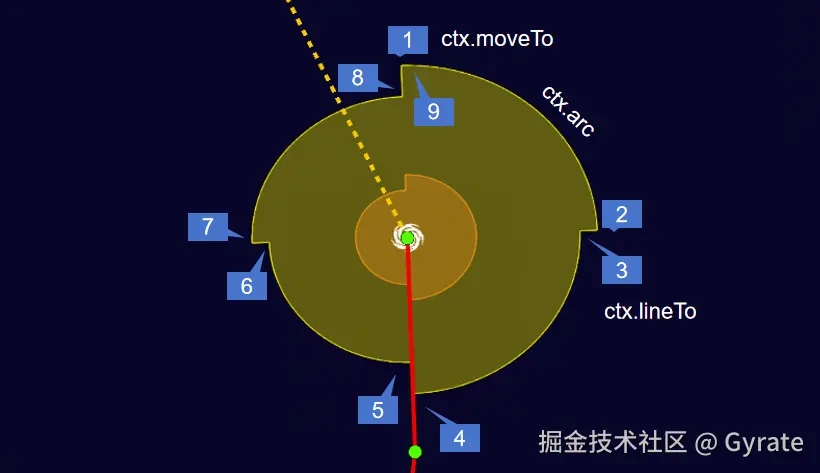

    在这里我们可以使用高德的CanvasLayer进行绘制，主要是因为它可以做动画且可以兼容二维和三维模式，绘制方法其实很简单，知道了每个象限的半径，就知道了每个关键顶点的坐标，如下图所示，我们只要按顺序连线绘制封闭图形并填充就可以了；绘制完风圈后再在中心置入台风图标图片，并使用逐帧函数调整旋转角度，形成旋转动画。关于风圈如何绘制我写了个小Demo可供调试

    image 3.png

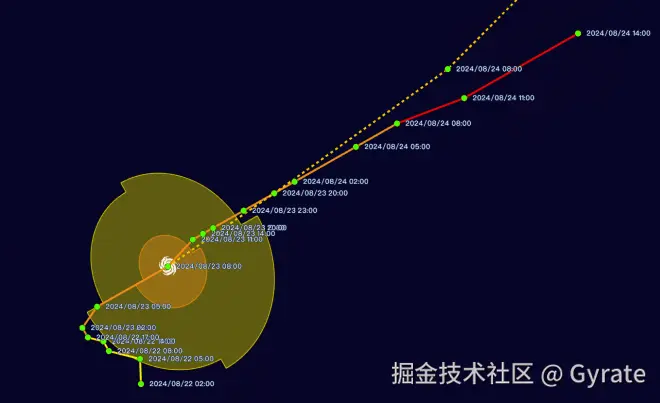

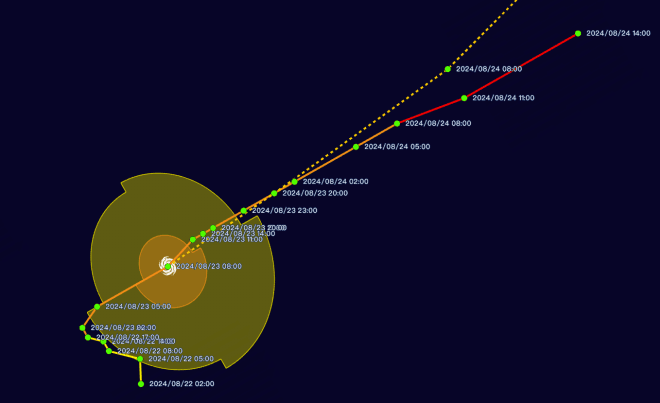

  7. 封装代码，实现台风图层的显示隐藏，台风数据的切换功能。 这里的图层显示、隐藏、事件监听、事件派发、清空图层都是属于常规功能了，继承图层基类后将对应的方法覆盖即可；而台风数据切换则是用新的数据更新图层，只要清空当前图层元素后重新绘制即可，需要注意的点是把旧元素销毁后置空，及时释放内存。

代码实现

  1. 整理数据，将相同时间点的数据整理为簇，方便后续使用

    groupAndSortData(data) {
  return data.reduce((result, item) => {
        const time = item.time;
        if (!result[time]) {
            result[time] = [];
        }
        // 格式化时间
        item.formatTime = convertGMTToBeijingTime(time, parseInt(item.fhour || 0));
        result[time].push(item);
        result[time].sort((a, b) => {
            return parseInt(a.fhour || 0) - parseInt(b.fhour || 0);
        });
        return result;
    }, {});
}

//整理前
/*
[
{ time:202408211800, forecast:"",  fhour: "72", ... },
{ time:202408211800, forecast:"BABJ",  fhour: "120" ... },
{ time:202408211800, forecast:"BABJ",  fhour: "48" ... },
{ time:202408211800, forecast:"BABJ",  fhour: "24" ... },
{ time:202408211200, forecast:"",  fhour: "" ... },
]
*/

//整理后
/*
{
  202408211800: [
     {fhour: "24", forecast, ...},
     {fhour: "48", forecast, ...},
     {fhour: "72", forecast, ...},
     {fhour: "120", forecast, ...},
  ],
  2024081200: [
  ...
  ]
}
*/

  2. 绘制台风路径


render() {
    const {map, paths, markers, geometries, visible} = this;

    const dataArr = Object.values(paths || []);
    // 上一节点的状态
    let currLevel = null;
    let path = [];
    const nodes = [];

		// 遍历所有节点
    dataArr.forEach((arr, index) => {
        const {lon, lat, grade} = arr[0];
        if (path.length <= 1) {
            currLevel = TyphoonConf.getLevel(grade);
        }
        path.push([parseFloat(lon), parseFloat(lat)]);

        if (index === 0) {
            // 第一个节点
        } else if (index === dataArr.length - 1) {
            // 最后一个节点,绘制线
            const polyline = this.generatePolyLine(path, currLevel, {forecast: false});
            geometries.push(polyline);
            map.add(polyline);

            // 渲染最后节点的预测路径
            this.renderForecast(arr);
            // 添加台风动画
            this.updateMarker(arr[0]);
        } else {
            const nextNode = dataArr[index + 1][0];
            const nextNodeLevel = TyphoonConf.getLevel(nextNode.grade);
            if (nextNodeLevel.name !== currLevel.name) {
                // 级别切换了,绘制线
                const polyline = this.generatePolyLine(path, currLevel, {forecast: false});
                geometries.push(polyline);
                map.add(polyline);
                path = [[lon, lat]];
            }
        }
        // 增加dom节点
        const node = this.generateNode(arr[0], {forecast: false});
        nodes.push(node);
    });

    this.markerLayer.add(nodes);
}

  3. 创建路径上的关键节点

    /**
 * 创建节点
 * @param item
 * @returns {AMap.Marker}
 */
generateNode(item, extData) {
    const {lat, lon, time, formatTime, radius7_s, radius10_s, radius12_s} = item;
    const {map, infoTip, visible} = this;
    const size = 14;

    const node = new AMap.LabelMarker({
        position: [parseFloat(lon), parseFloat(lat)],
        opacity: 1,
        icon: {
            image: `${import.meta.env.BASE_URL}images/map/icon/dot0.svg`,
            size: [size, size],
            anchor: 'center'
        },
        extData: {...extData, radius7_s, radius10_s, radius12_s, time},
        text: {
            content: formatTime,
            direction: 'right',
            zooms: [8, 22],
            offset: [8, -5],
            style: {
                fontSize: 14,
                fillColor: '#fff',
                strokeColor: 'rgb(18,53,103)',
                strokeWidth: 2,
            }
        }
    });
    node.on('mouseover', event => {
        const {target} = event;
        const {time} = target.getExtData();
        const detail = this.getDataByTime(time);
        infoTip.setPosition(target.getPosition());
        infoTip.setContent(this.getInfoTipContent(detail));
        map.add(infoTip);
    });
    node.on('mouseout', throttle(e => {
        map.remove(infoTip);
    }, 1000));
    node.on('click', event => {
        const extData = event.target.getExtData();
        const {lng, lat} = event.target.getPosition();
        // 渲染预测路径
        const arr = this.paths[extData.time];
        this.clearForecast();
        this.renderForecast(arr);
        this.updateMarker({...extData, lon: lng, lat});
    });
    return node;
}

// 用于储存节点的高性能图层
initMarkerLayer() {
    const {zooms, map, infoTip, visible} = this;

    const layer = new AMap.LabelsLayer({
        collision: false,
        allowCollision: true,
        opacity: 1,
        zIndex: 999,
        visible,
        zooms
    });

    map.add(layer);
    this.markerLayer = layer;
}

// 把生成的节点放入markerLayer
this.markerLayer.add(nodes)

  4. 绘制台风风圈和风眼动画

    /**
 * 绘制风圈
 * @param ctx
 * @param radius [radius_EN, radius_ES, radius_WS, radius_WN]
 * @param color
 */
drawWindCircles(ctx, {radius, color = '#ffffff'}) {

    const {centerX, centerY} = this;
    const fillColor = hexToRGBA(color, 0.2);
    const [radius_EN, radius_ES, radius_WS, radius_WN] = radius;

    // 初始角度重置到时钟12点
    const initRotate = -Math.PI / 2;
    // ctx.clearRect(0, 0, width, height);

    ctx.beginPath();
    // 东北
    ctx.moveTo(centerX, centerY - radius_EN);
    ctx.arc(centerX, centerY, radius_EN, initRotate + 0, initRotate + Math.PI / 2);
    // 东南
    ctx.lineTo(centerX + radius_ES, centerY);
    ctx.arc(centerX, centerY, radius_ES, initRotate + Math.PI / 2, initRotate + Math.PI);
    // 西南
    ctx.lineTo(centerX, centerY + radius_WS);
    ctx.arc(centerX, centerY, radius_WS, initRotate + Math.PI, initRotate + Math.PI * 1.5);
    // 西北
    ctx.lineTo(centerX - radius_WN, centerY);
    ctx.arc(centerX, centerY, radius_WN, initRotate + Math.PI * 1.5, initRotate + Math.PI * 2);
    // 回到原点
    ctx.lineTo(centerX, centerY - radius_EN);

    ctx.fillStyle = fillColor;
    ctx.fill();

    ctx.strokeStyle = color;
    ctx.lineWidth = 1;
    ctx.stroke();
}

// 绘制中心图片
drawImg(ctx, rotationAngle) {
    const {centerX, centerY, _img} = this;
    ctx.save();
    ctx.translate(centerX, centerY);
    ctx.rotate(rotationAngle);
    ctx.drawImage(_img, -_img.width / 2, -_img.height / 2);
    ctx.restore();
}

async render() {
    const {_canvas, canvasLayer, data} = this;
    const ctx = _canvas.getContext('2d');
    const {width, height} = _canvas;
    const {windCircle} = TyphoonConf;
    let rotationAngle = 0;

    this._img = await this.getImage();

		// 绘制风圈和风眼图并旋转
    const draw = () => {
        ctx.clearRect(0, 0, width, height);
        this.data.forEach(item => {
            const {radius, grade} = item;
            this.drawWindCircles(ctx, {radius, color: windCircle[grade].color});
            this.drawWindCircles(ctx, {radius, color: windCircle[grade].color});
        });
        this.drawImg(ctx, rotationAngle);

        rotationAngle -= 0.02;
        // 刷新渲染图层
        canvasLayer.reFresh();
        window.requestAnimationFrame(draw);
    };
    draw();
}

总结

至此就是在高德地图上实现台风路径的全部过程了，源代码稍后会放在github工程中供大家查看和调试。本文示例中使用的数据结构为船讯网专有，如果调用了其他气象方面的API需要根据实际情况做一下调整，另外需要注意的是南北半球的气旋方向可能是相反的，这个如有场景需求，需要在开发中区分情况。
