0 现状
目前有很多基于H5技术的优秀图表库，例如TradingView、echart等，在浏览器上实现了强大的绘制能力和渲染速度，以及最重要的跨平台性。然而无论如何优化，H5图表在大量数据刷新和复杂图形渲染、原生事件响应上，难以达到原生的性能效果。
考察原生系统上的图表库，由于系统种类繁多，各个平台上独立的图表库都难以支持多个平台。且不同的设计目标和理念，导致图表库框架差异极大，学习和适配成本极大。
因此，需要一种图表框架，能够提供一种统一的设计理念，并达到框架层面的统一，从而可以实现在不同原生系统上快速的迁移，减少学习和开发成本。
1 解决方案
为了解决上述问题，一方面满足高性能要求，实现更好的事件响应，另一方面减少原生多平台的迁移和学习成本，现在提出一种图表框架HChart。
HChart是一个基于canvas绘制机制的多平台原生股票图表框架。提供高性能的、易于功能扩展和定制化的、跨平台的证券可视化图表绘制框架。目前已提供基于flutter的跨平台组件库，也提供iOS、鸿蒙原生实现组件库。同时作为基于canvas的绘制框架，易于迁移到其他原生系统平台。
2 功能预览
下面以 flutter 上的 hchart_flutter 为例， 当前支持功能：
- K线图（蜡烛图、线图）
-
- 拖动
- 缩放（桌面端上下滑动事件控制、移动端亦可支持两指操作）
- 副图指标。默认支持（算法可自行调整）：
-
- vol
- macd
- kdj
- 多副图指标（最大4个）
- 查价线（十字线）
-
- 闪烁点
- 现价线，点击滑到最新
- 趋势线（包含渐变阴影）

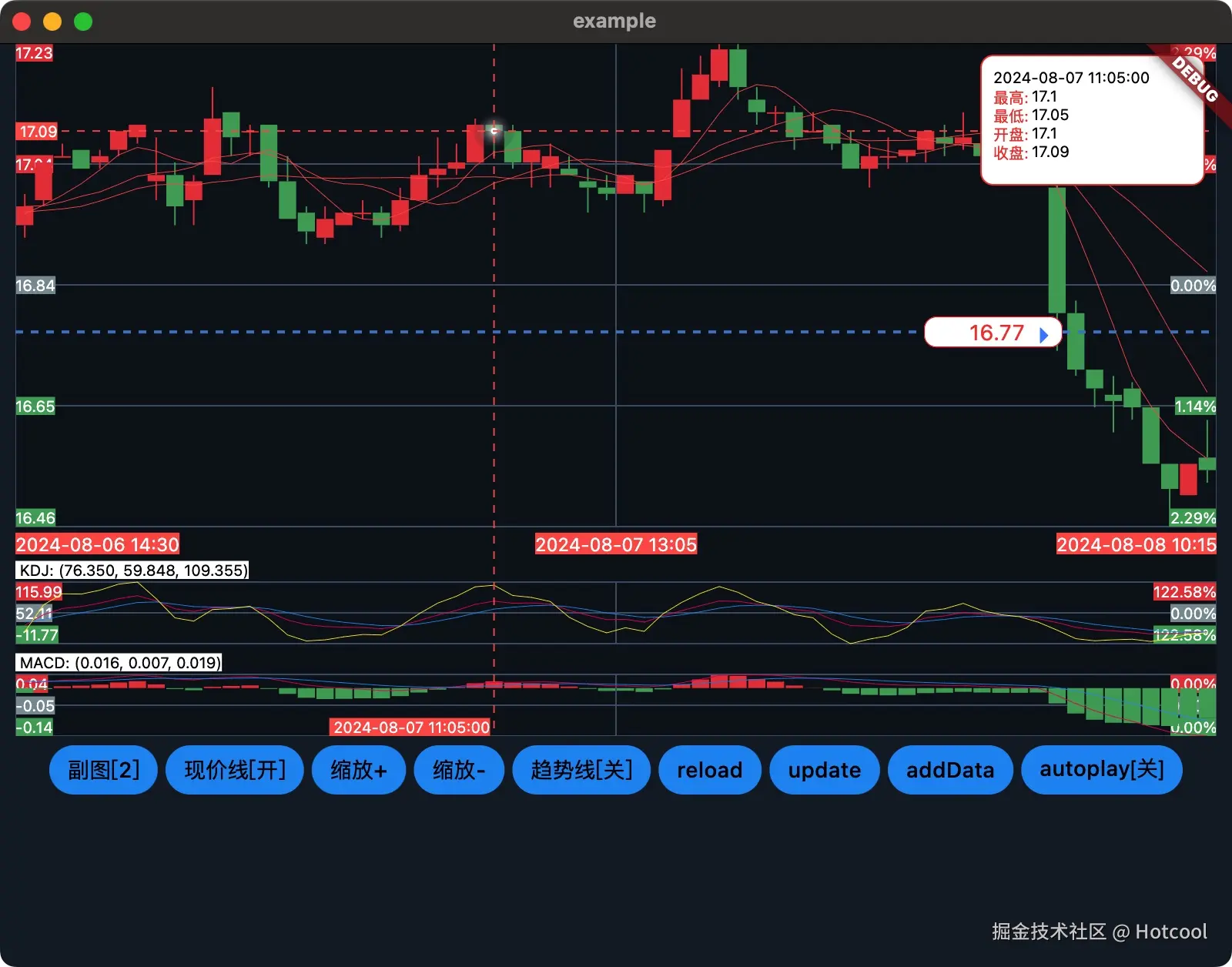

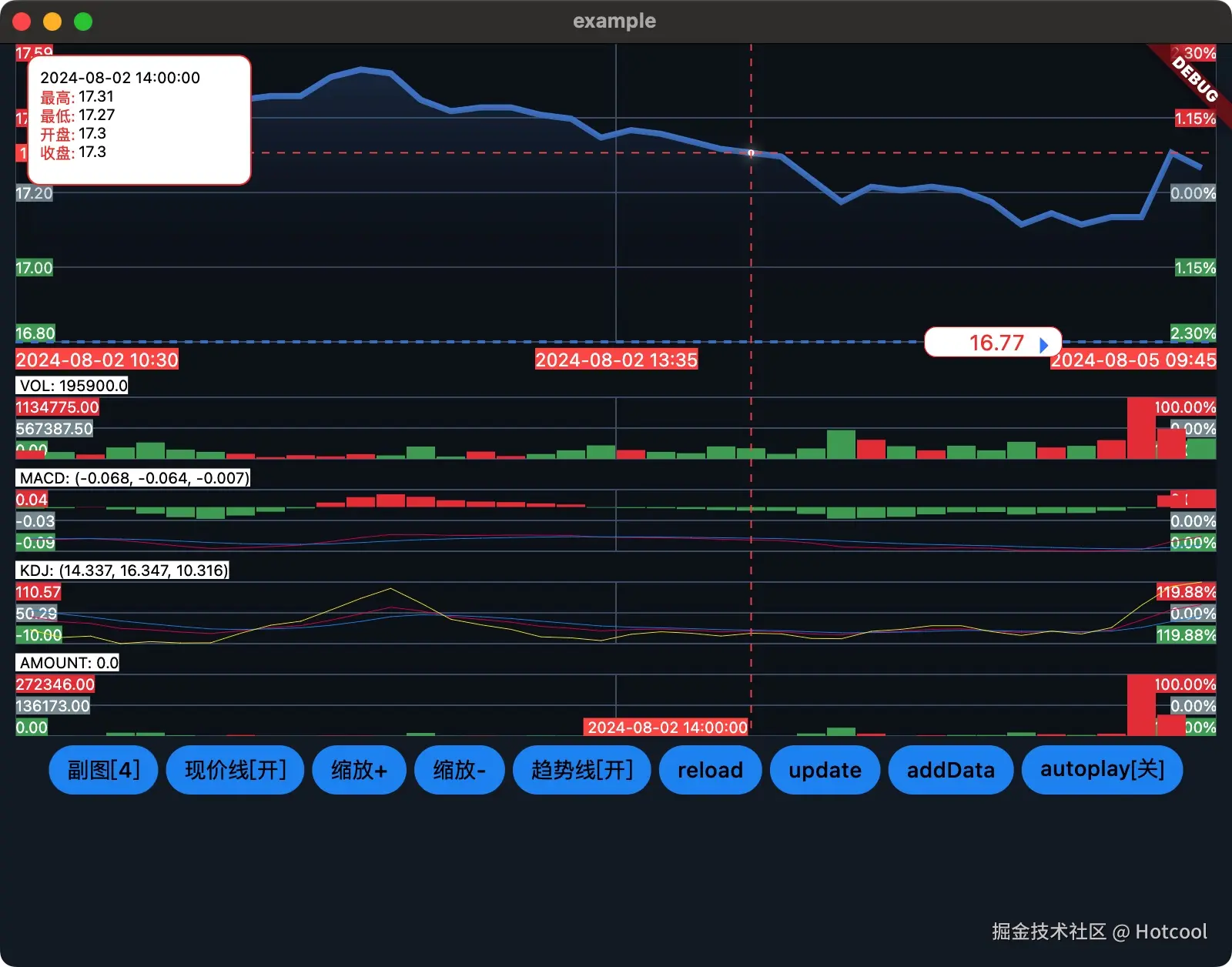

flutter版预览如下：

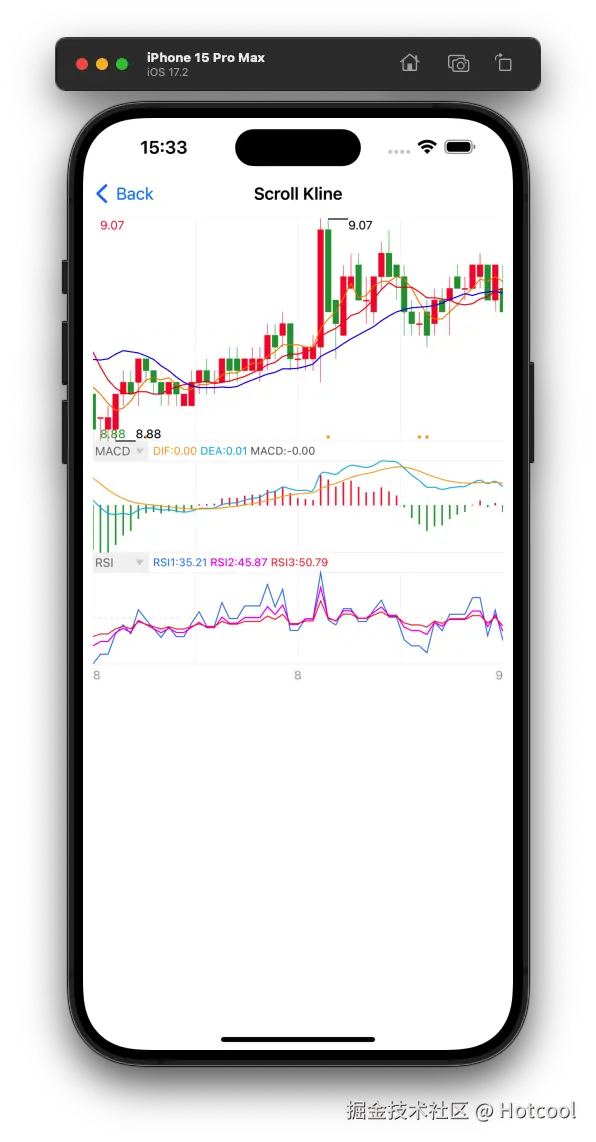

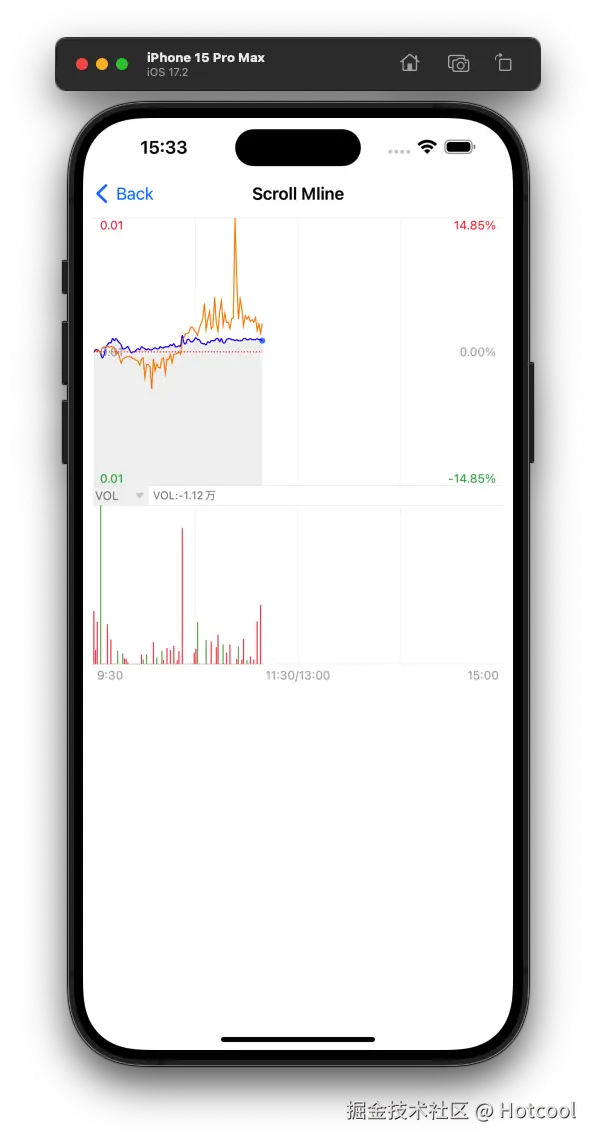

iOS版预览如下：
3 框架分析
3.1 基于Canvas绘图机制
原生系统提供了基于自身技术栈的UI绘制机制。无论是从高级语言层面，还是底层绘制框架方面，都差距甚远。这造成了很多优秀的图表组件，只能在单独原生系统上应用。
狭义上的Canvas通常指的是HTML5 Canvas技术，但各个主流原生系统都提供了类似标准的实现，例如iOS 和 macOS 的 Core Graphics、Android 的 Canvas 类、Windows 平台有 Direct2D 和 WPF 中的 DrawingContext等。
因此采用基于canvas绘制方式，可以在各个平台的渲染层取得较好的统一效果。
HChart基于canvas绘制机制，实现图表底层绘制。将不同系统的canvas api，统一封装到painting层，实现与特定系统解耦的物理图形绘制层。
3.2 统一的分层架构
HChart 基于统一的分层架构，即便底层原生系统不同，基于系统的上层架构保持统一。
3.2.1 整体架构

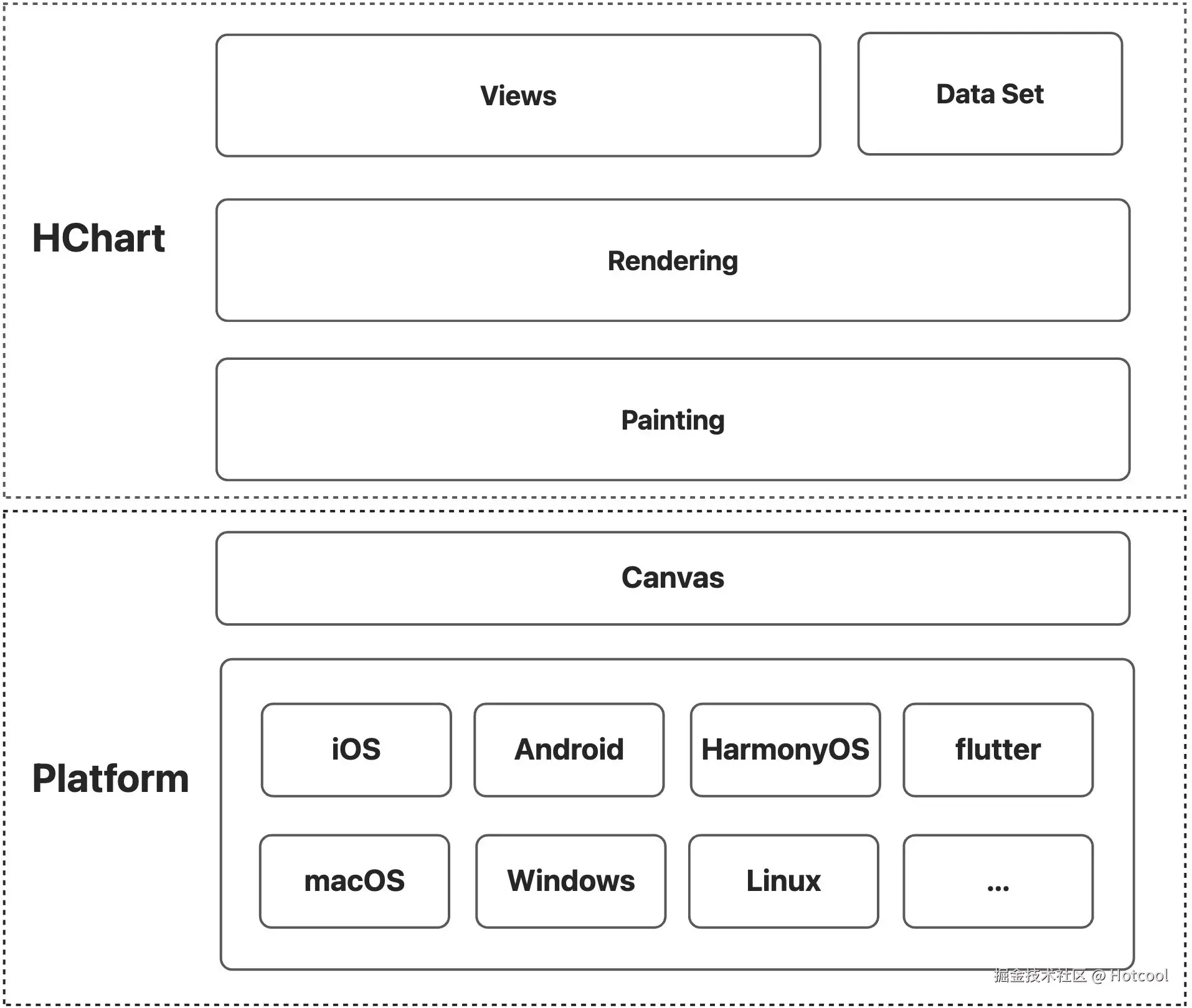

整体架构图如下：
Platform
Platform为系统层。在设计上，HChart 支持移动端（iOS、Android、HarmonyOS）和桌面端（macOS、Windows、Linux）等提供类Canvas绘图机制的原生系统。虽然底层系统不同，系统开发语言不同，但基本上都会提供类似Canvas Api 风格的绘图机制。HChart将基于类似的Canvas Api，完成上层图表库构建。
HChart
HChart 总体上分为三层架构：
- Painting 层为物理图形绘制层。基于类Canvas Api，Painting层封装基础物理图形Model，并提供统一的绘制机制（基于panel和painter），实现基础图形（line、rect、point等）的绘制。
- Rendering 层为节点渲染层。图表可以分拆为坐标系、折线、查价线等有一定业务意义的通用node，rendering层对这些通用node进行绘制渲染，供上层进行组合拼装。
- views 和 data model 为组件接口层。将提供对外的图表组件，供业务上层使用。
-
- views 提供股票线图中经常使用的图表组件，例如K线图、分时图等。这些图表组件按照一定的业务意义，通过将rendering层的node进行组合，并实现系统本身事件（滑动、点击等）的交互。
- data model 为对外数据Model，业务上层将业务数据转化和打包，按照dataset的格式传给views图表组件。
3.2.2 HChart 架构

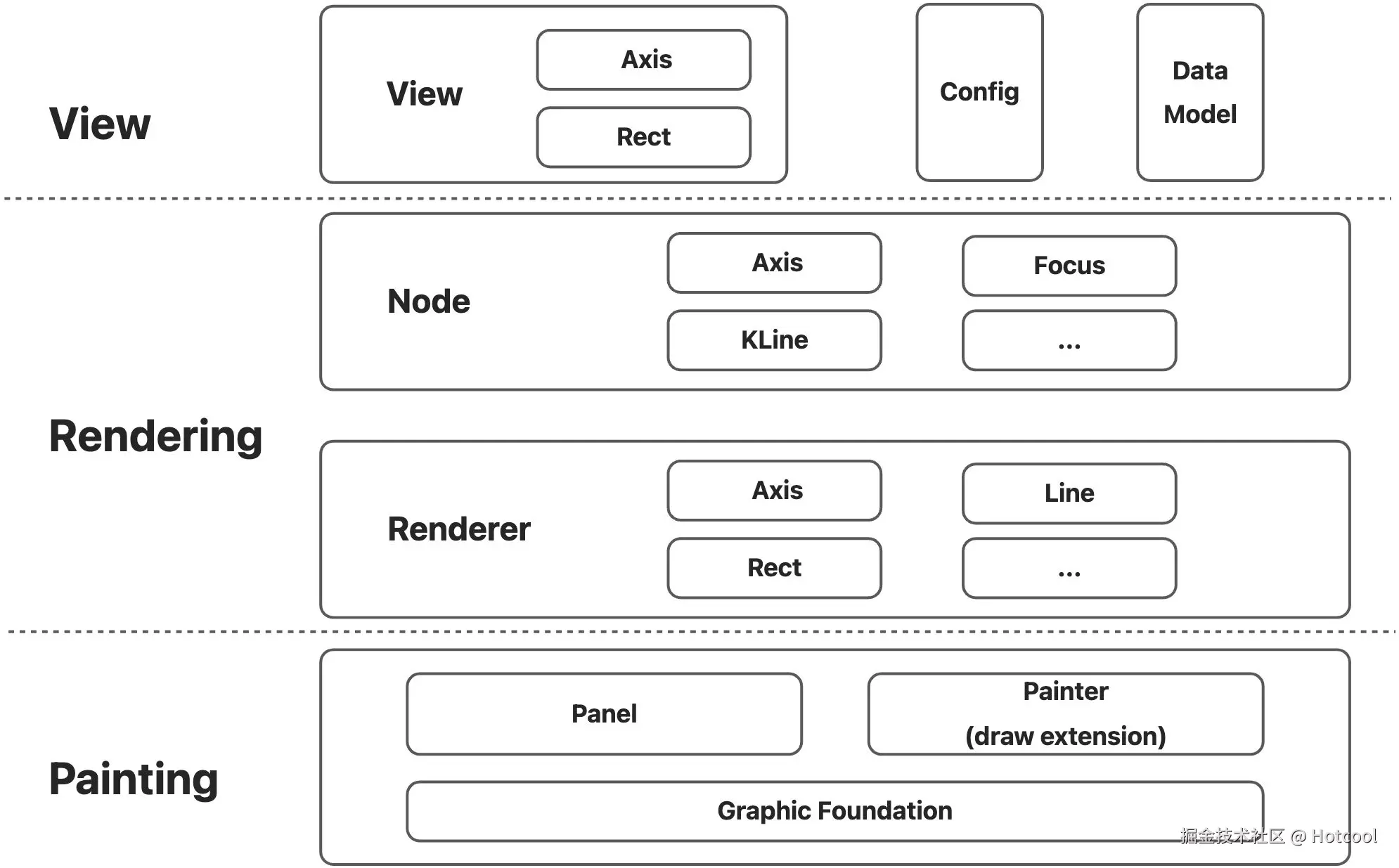

HChart 架构图：
HChart总体分为自下而上依赖的三层结构。上文已有介绍，具体来说：
- Painting 物理图形绘制层：
-
- Panel 为Canvas绘制画板。基于原生系统上的Canvas Api，提供封装的绘制区域类。
- Painter 为适配原生系统的绘制方法。
- Graphic Foundation 为统一的基础物理图形类。HChart 自定义一套基本图形，不直接依赖原生系统提供的基础图形Model。
- Rendering 节点渲染层：
-
- Renderer 为基础图元渲染器。提供Line（折线）、Rect（蜡烛图）等基础图元的渲染实现。渲染时需按照特定协议（provider）进行数据处理，转化为可渲染的UI数据Model。
- Node 为基础业务图形节点。这些节点按照业务要求，通过对数据处理，使用Renderer进行渲染，提供基础的股票线图。包含线图坐标、K线、查价线等股票线图上常见的节点类型。
- View 组件接口层：
-
- View 为对外提供的图表组件。图表组件组合各个图形node，提供符合业务要求的股票图表。为满足丰富的交互要求，图表组件会直接使用符合原生系统交互机制进行事件处理，例如滑动、点击、缩放等效果。
- Config 为图表组件配置器。可通过config对图表控件的展示效果和功能进行控制。
- Data Model 为图表数据类。上层业务数据需按照HChart要求，进行数据处理和转化，并打包传入图表组件。

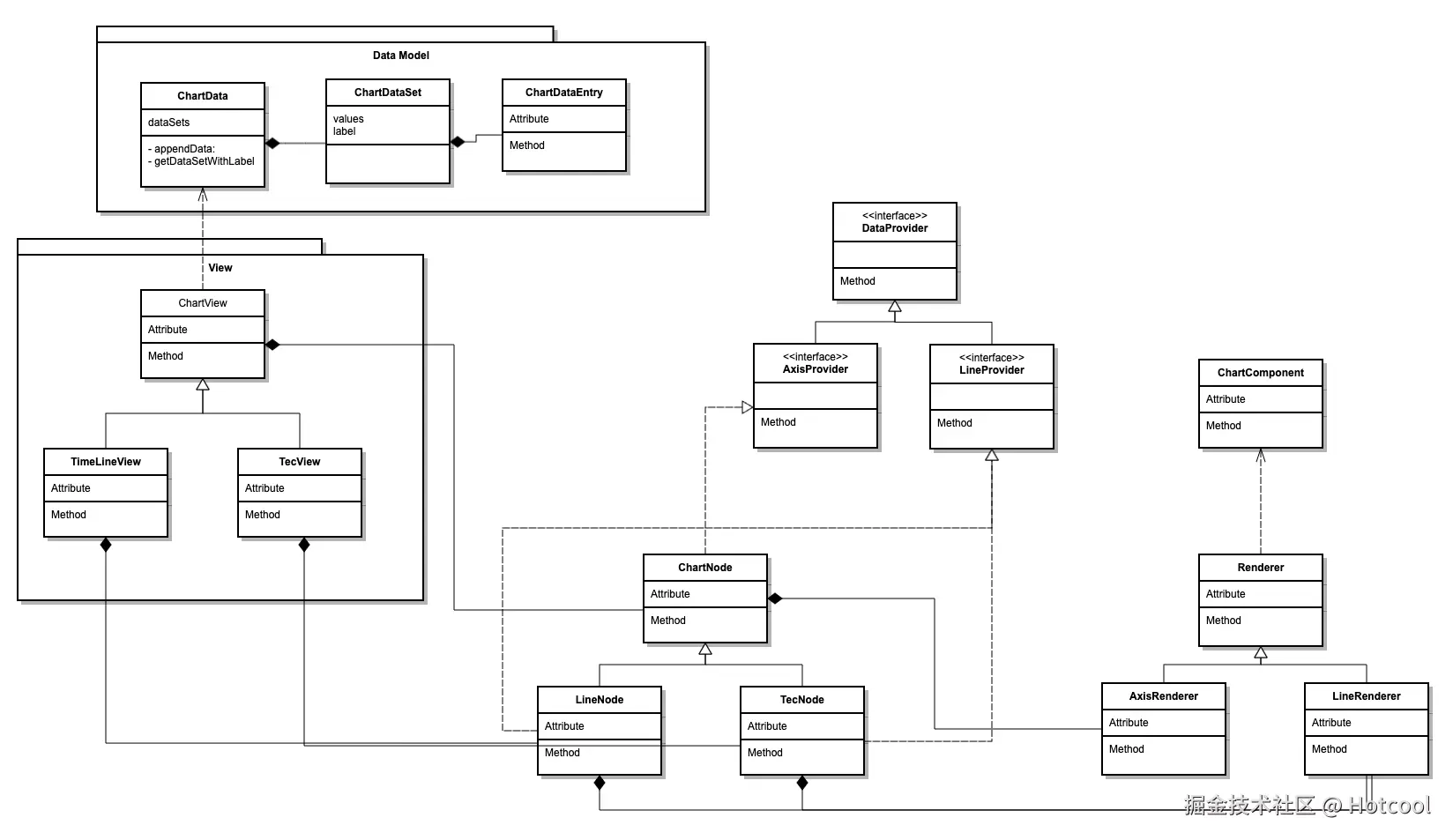

3.2.3 UML类图
HChart 在不同平台都有实现，遵从相似的框架设计。以下提供UML类（参照HarmonyOS版本HChart）图供参考：
- View和Data Model 向外提供
-
- View： 线图UI类，提供包含交互事件处理的线图UI。
- Data Model： 数据类，业务上层需要按Data Model处理数据并传入。
- ChartNode： 线图UI节点，如线图节点（LineNode），指标图节点（TecNode）。通过组合方式加入View。
- Renderer： 节点渲染类，包含对axis、line等节点图形的绘制。
- DataProvider： 渲染数据接口。ChartNode需实现该接口，为Renderer提供可以渲染的UI数据。
- ChartComponent： UI数据类。封装的点、线等UI数据Model。
3.3 通用的接口设计
HChart 遵从统一的对外接口设计。具体体现在View 和 DataModel。
- View 提供基础股票线图，支持点击、滑动、缩放等基础交互功能。
- DataModel 要求统一的数据封装方法。分为：
-
- ChartDataEntry 为基础数据Model。按业务划分为point、kline等，包含有特定业务意义的字段。上层业务数据需转化为ChartDataEntry。
- ChartDataSet 为数据集合，按股票图表的业务类别可分为不同类型。
- HFChartData 为最终传入图表组件的数据格式。
3.4 支持扩展的组合方式
HChart 的核心绘制主要在Rendering层。Rendering层以Node方式提供较为通用的业务图形节点。因此：
- 上层View可以灵活的采取组合的方式，合理的组合各种Node，实现自定义线图。
- 上层View更多的关注原生系统的事件处理，使得组件拥有更适配平台特性的交互效果。
除此之外，当提供的通用Node不满足业务需求时，亦可通过扩展Node和Renderer的方式，实现更多的线图绘制方式。
4 结论
HChart作为一个跨平台图表框架，通过提供一套完整的框架建设思想，方便地迁移到任何提供类Canvas绘图机制的原生平台。
HChart目前已支持多个平台，包括iOS、HarmonyOS和Flutter。
其中iOS端是最早支持的原生系统，是HChart框架思想最早探索的阶段。由于实现较早，更多的与单个原生系统强绑定。
HarmonyOS即鸿蒙系统版本，是基于全新的arkts和stage模型实现的一套股票线图库。是HChart框架迁移到具体原生平台的一次尝试，从迁移效率和实现效果取得了较好的预期效果。
flutter版本较好的体现HChart的框架设计思想。由于flutter本身的跨平台特性，且基于skia得到了较好的原生性能体验，使得HChart即便在未开展优化的情况下，在移动端特别是桌面端上也都取得较好的效果。
当然如果追求更卓越的原生性能体验，也可以将HChart方便的迁移到更多的原生平台。HChart的代码库可供开发者参考和使用：
flutter：gitee.com/hotacool/hc…
HarmonyOS：gitee.com/hotacool/ha…
