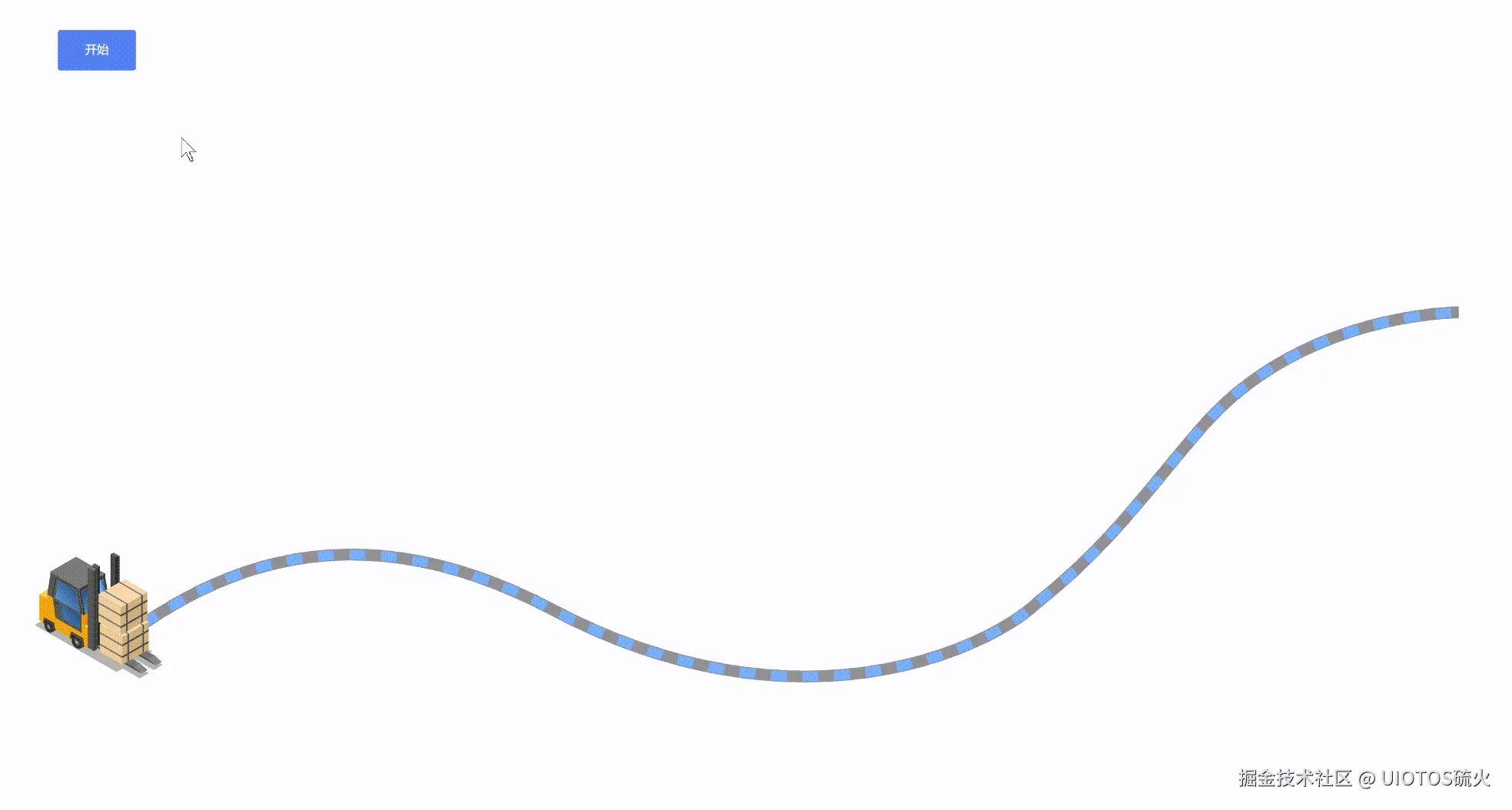

效果

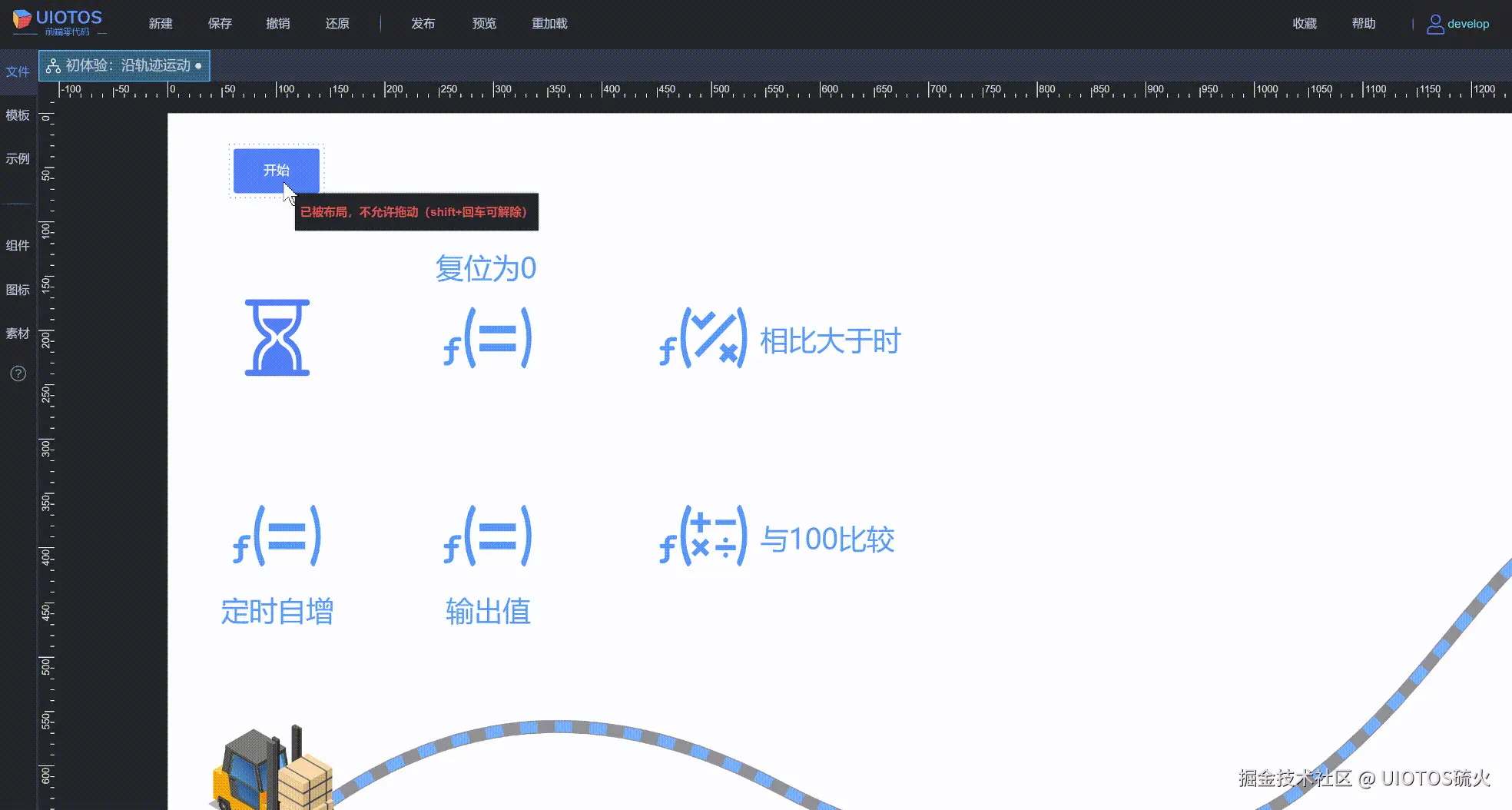

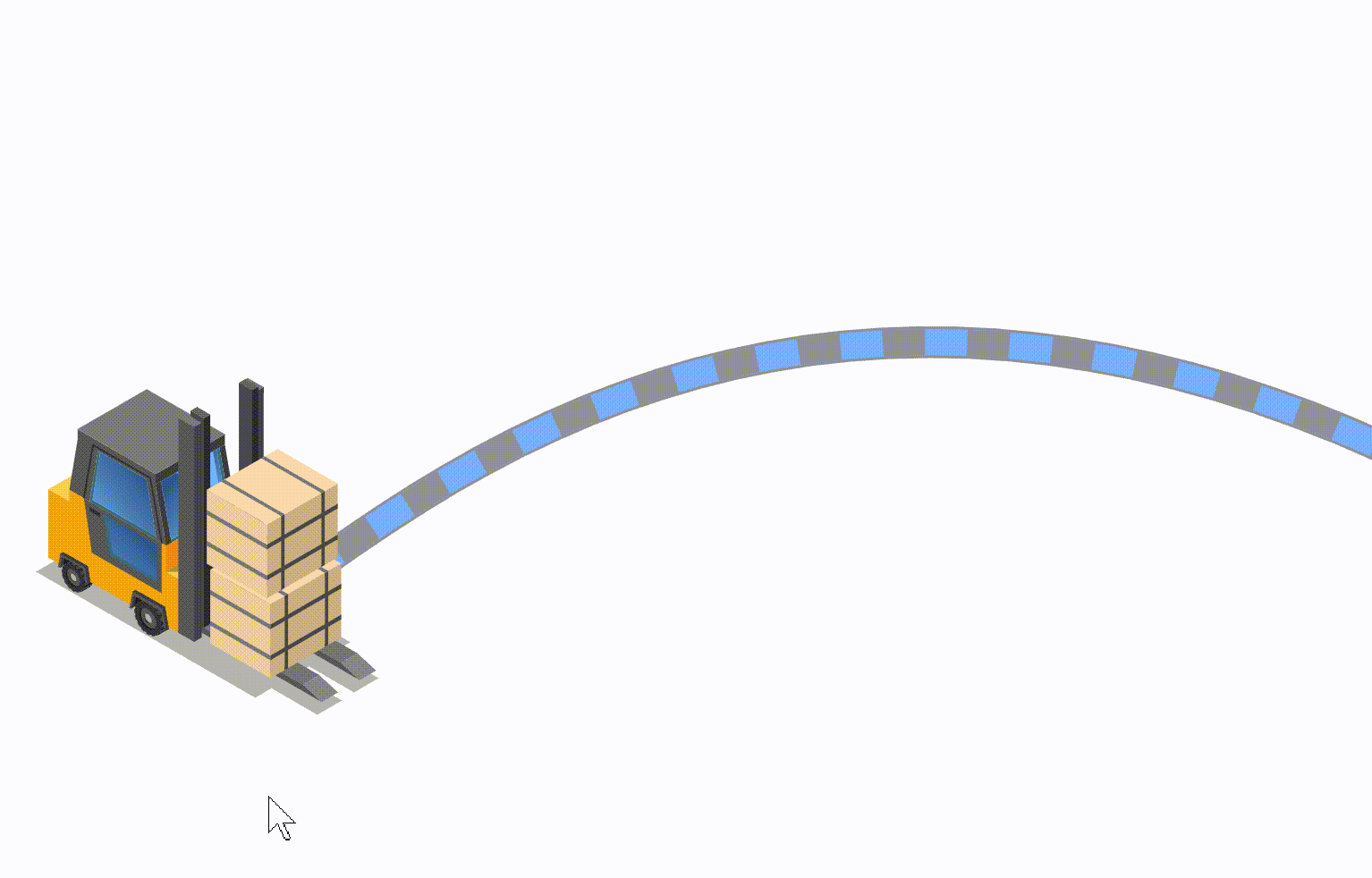

随意画一条曲线（或管道），任意图标能沿着轨迹运动，如下所示：
步骤
新建
参见1新建。命名为"初体验-沿轨迹运动"。
拖入组件

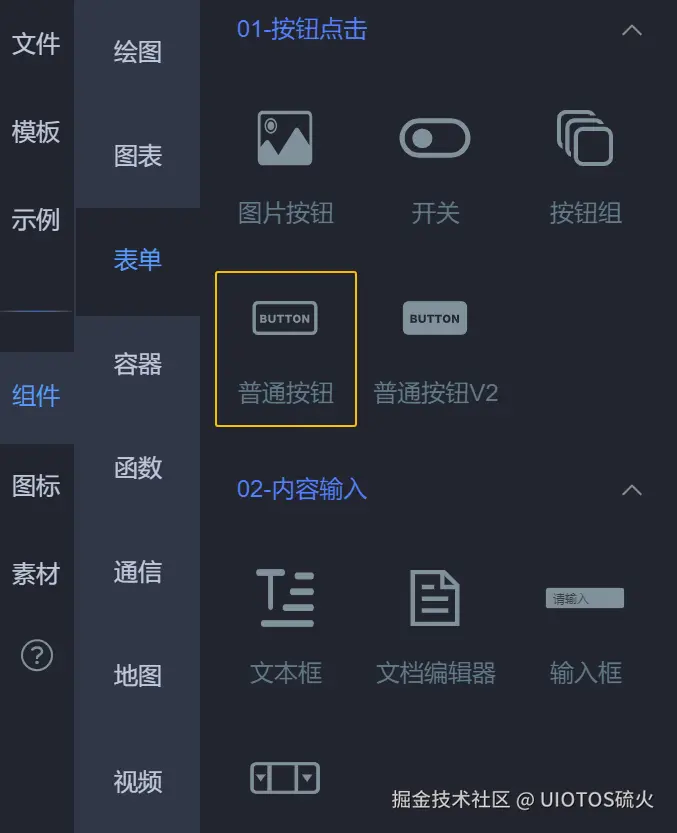

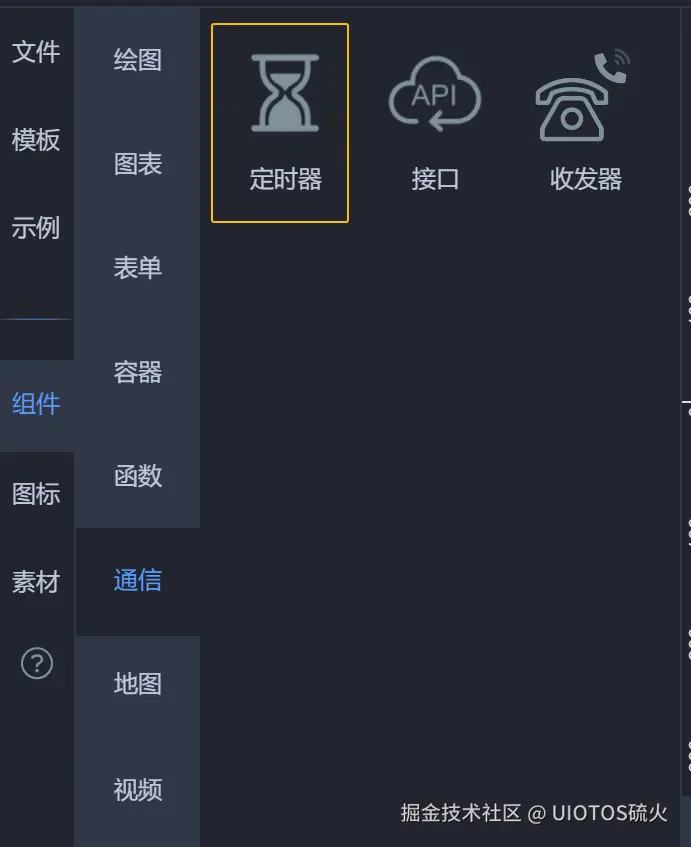

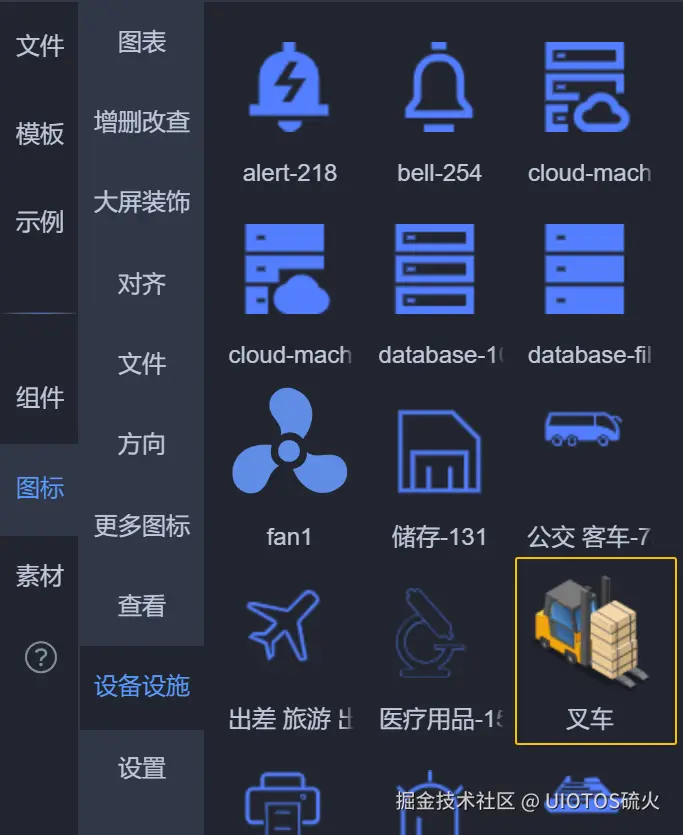

拖入按钮、定时器、工具函数（透明传递）组件以及叉车图标，并绘制管道。

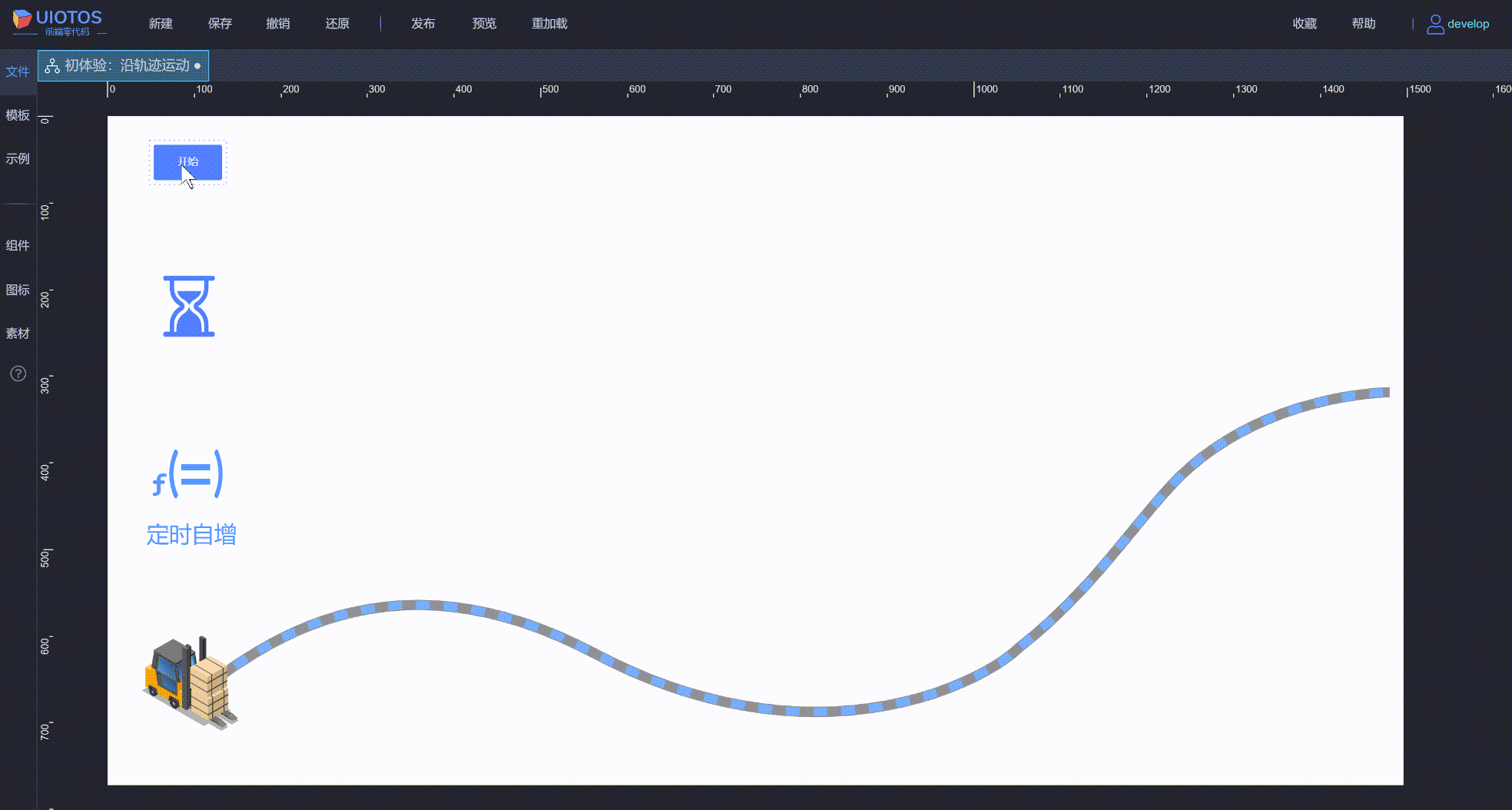

各组件位置
按钮设置（可忽略）外观-文字设置
开始

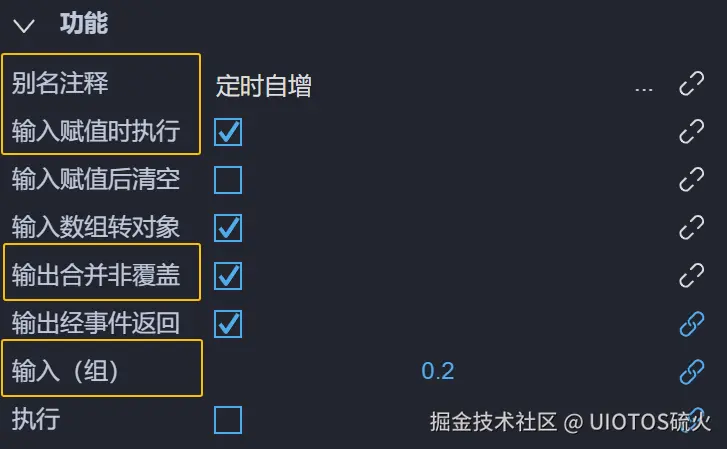

工具函数设置
其他属性保持默认值即可。
定时器设置间隔周期设置为
10

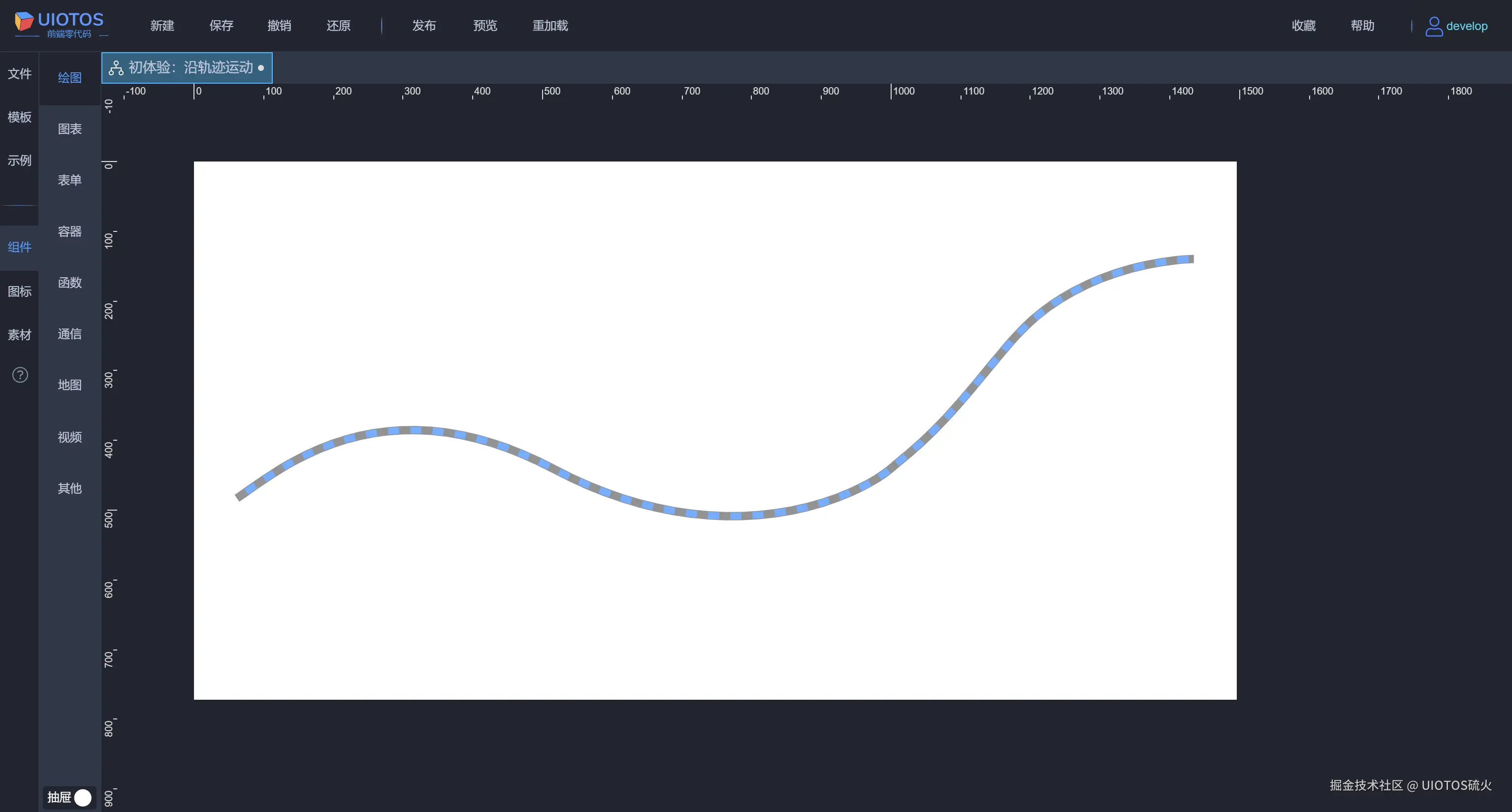

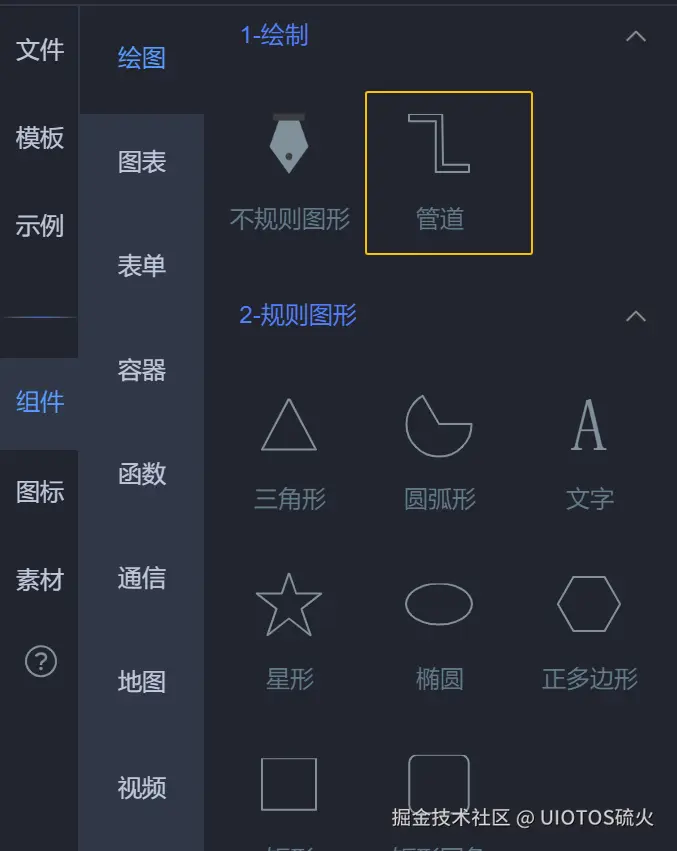

管道绘制绘制如下（轨道），参见管道。
连线操作

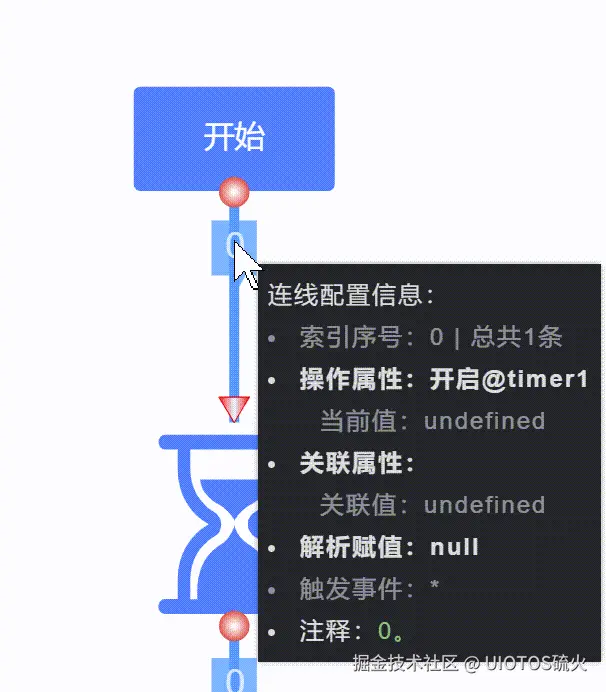

步骤1：按钮点击，开启定时器不关联属性（按钮）→开启（定时器）。

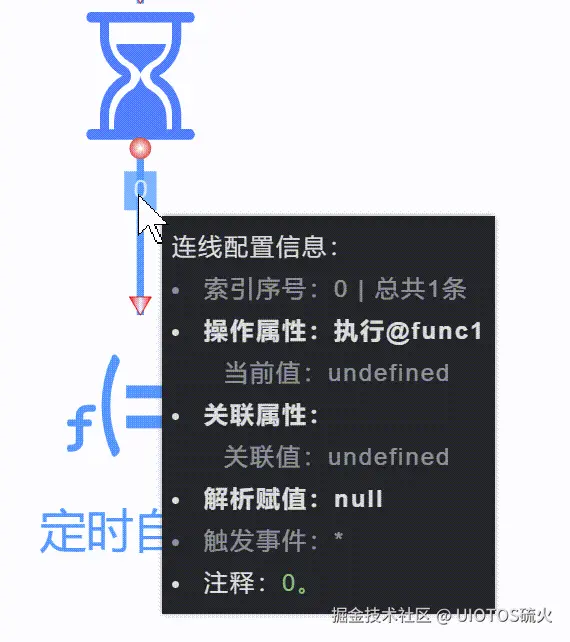

步骤2：定时器周期执行函数不关联属性（定时器）→ 执行（定时自增）。
步骤3：设置图标的拓扑连线右键菜单，选择
连线-拓扑连线，从叉车图标指向管道。如下所示：

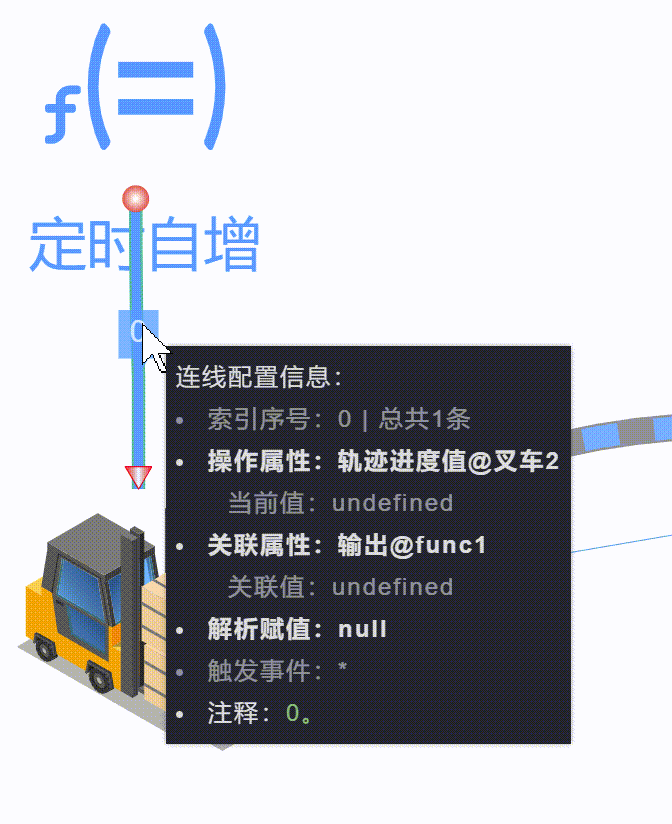

步骤4：动态设置图标的轨迹属性输出（定时自增）→ 轨迹进度值（叉车）。
注意：前面有勾选输出合并非覆盖。这步很关键。
步骤如下：
图标与任意曲线拓扑连线后，图标就会新增一个轨迹属性，该属性可以填入0~100，对应轨迹百分比位置。
搭建完毕！
注意：测试运行时，会发现轨迹走完时，图标会跑偏。此时可以加上复位设置，参见下面附加内容。
附加（可忽略）
加上下面设置，实现轨迹跑完后，回到原点继续移动，避免结束后跑偏。
步骤如下:
拖入组件

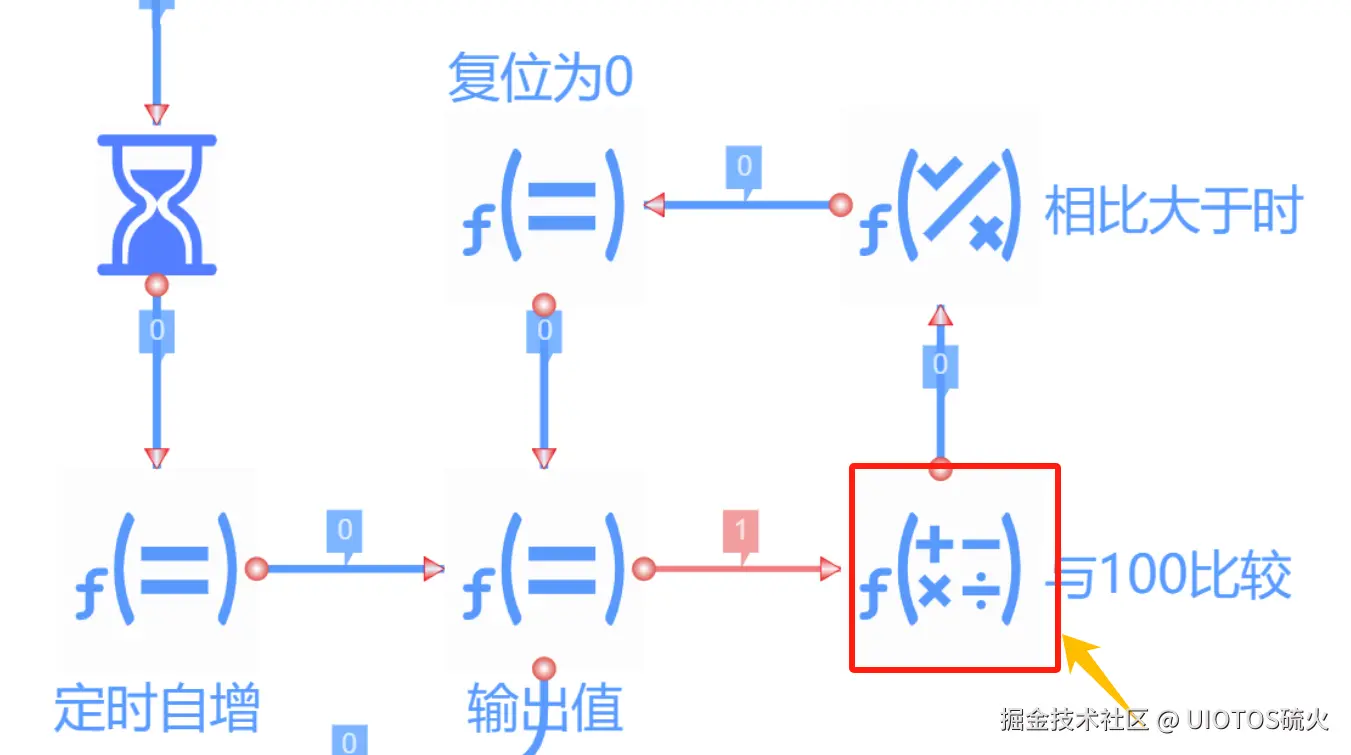

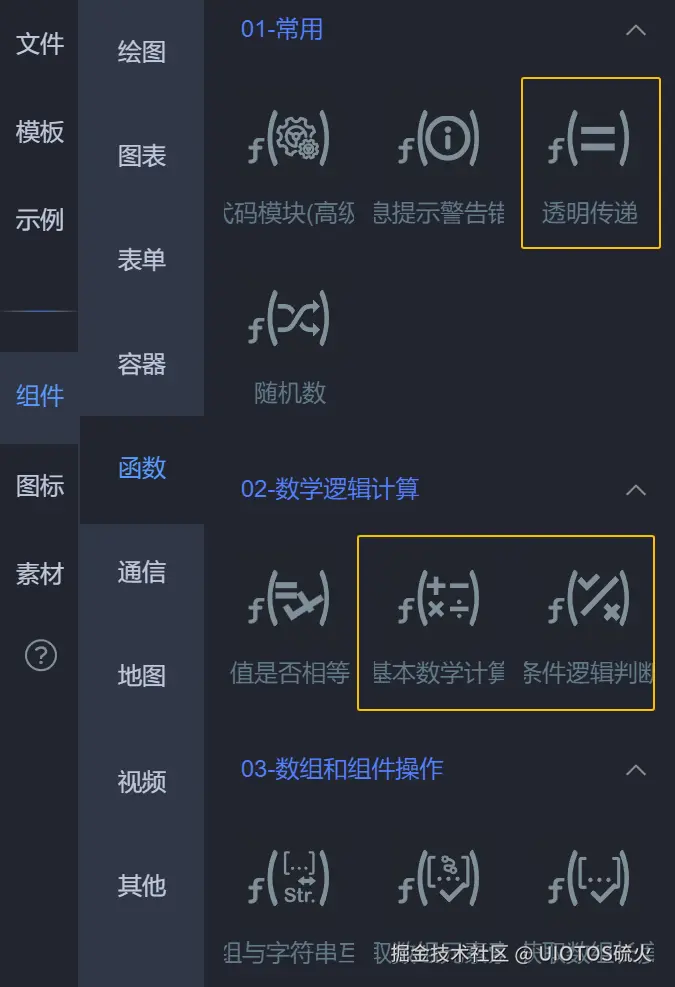

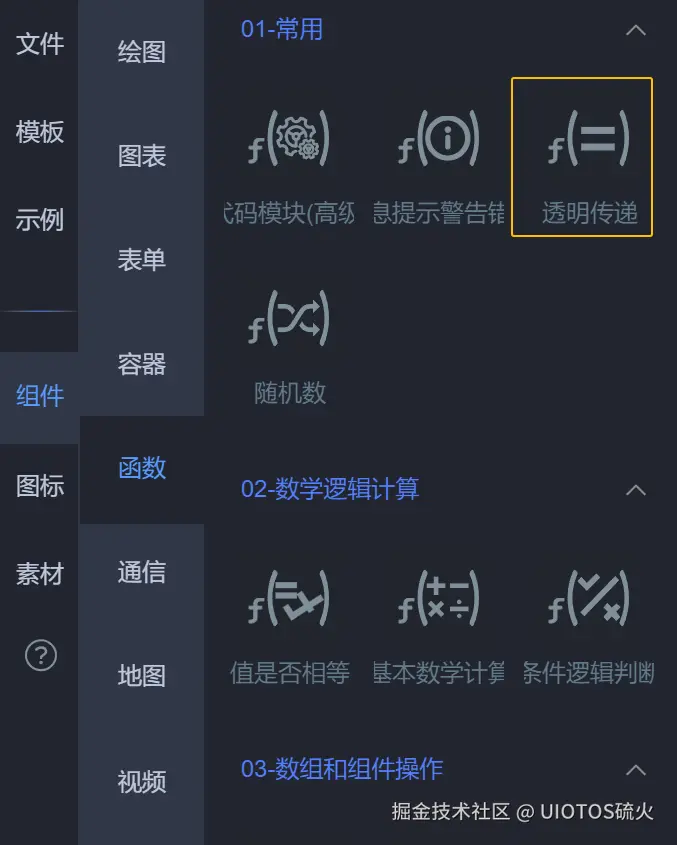

拖入透明传递、基本数学计算、条件逻辑判断函数，并属性设置
**“输出值”**函数设置
**“复位为0”**函数设置
**“与100比较”**函数设置
**“相比大于时”**函数设置

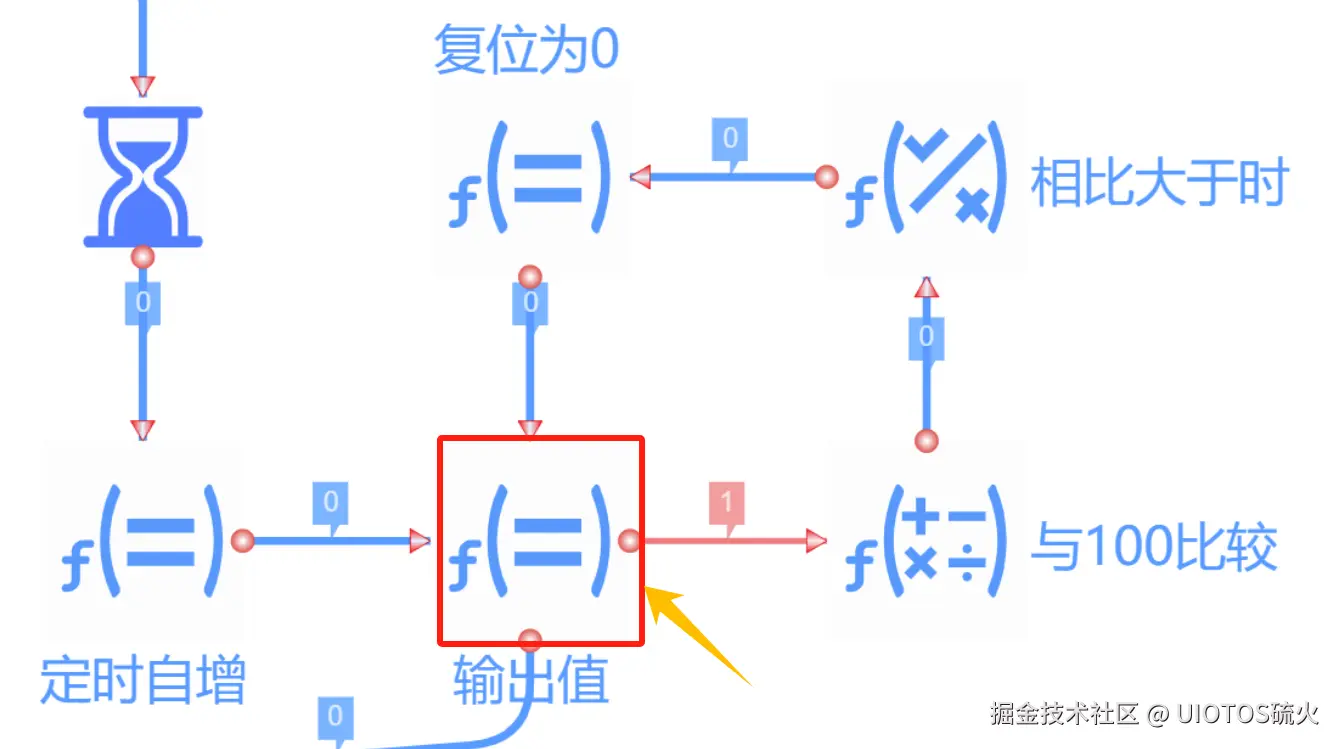

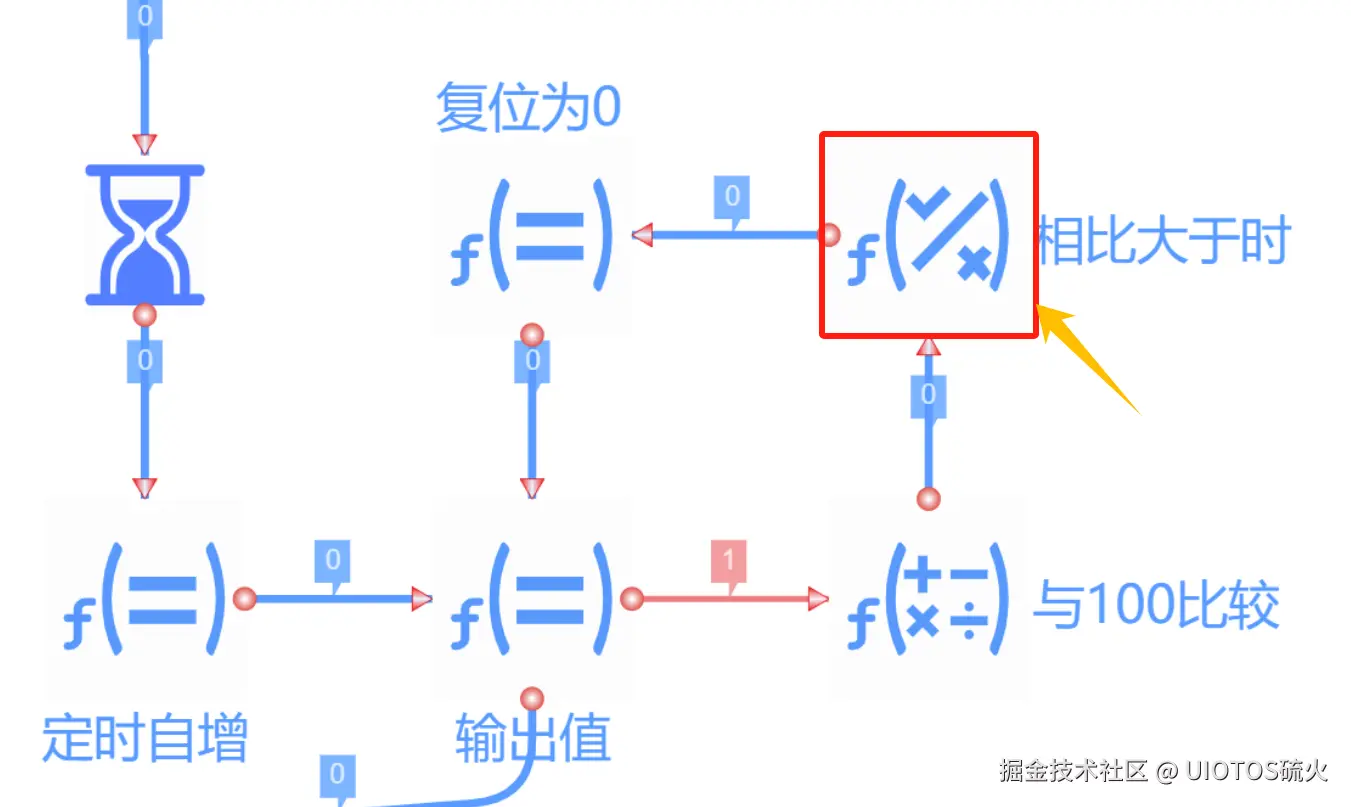

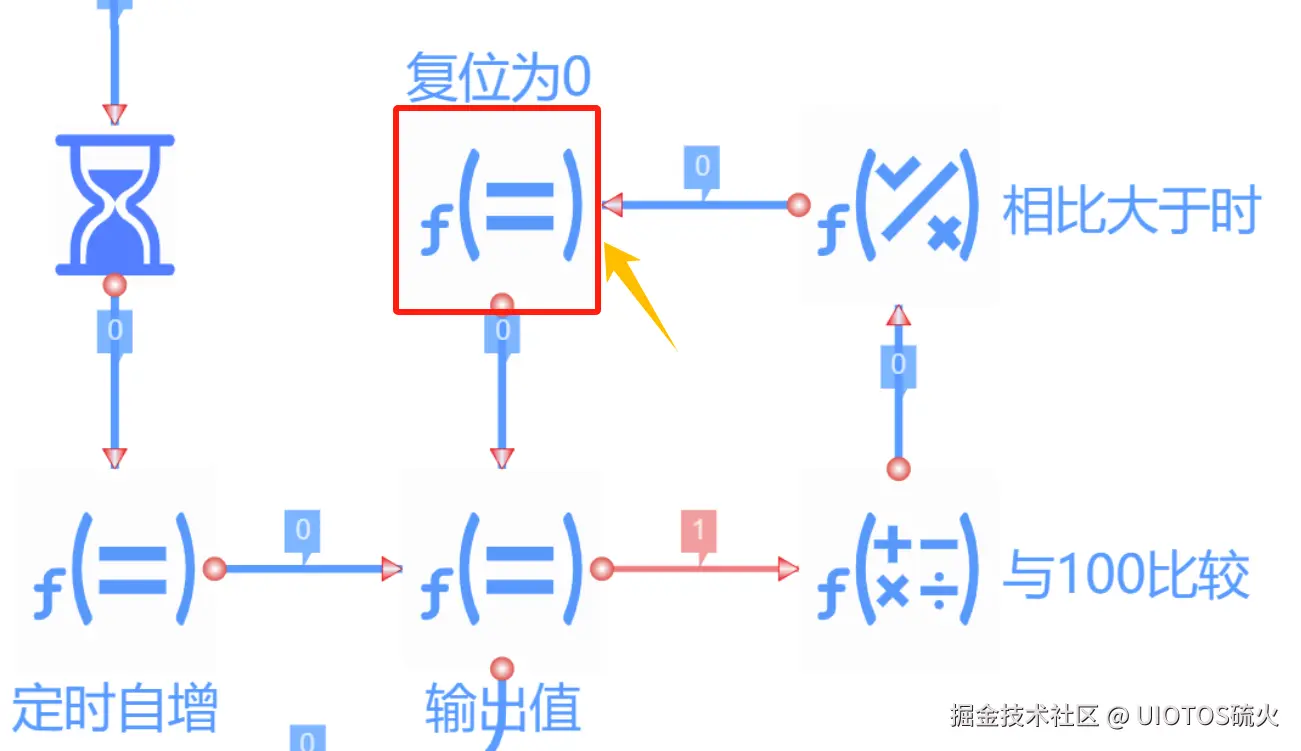

连线操作

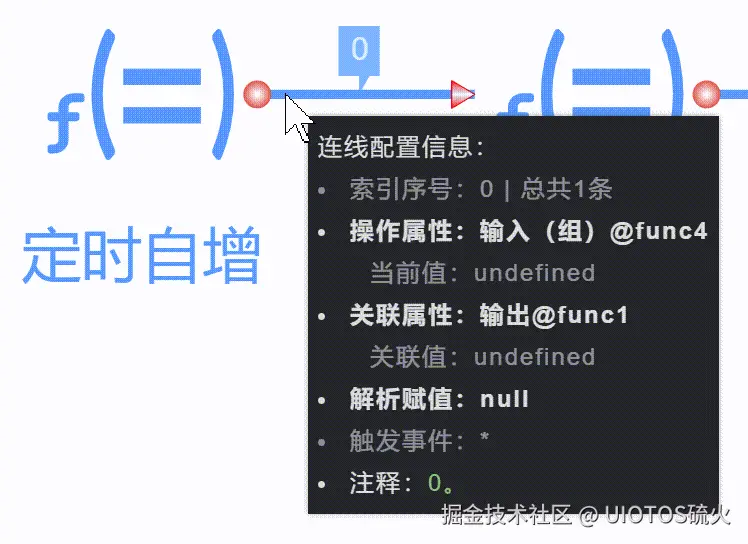

步骤3：对值定时自增输出（定时自增）→ 输入（组）（输出值）。
注意：前面有勾选输出合并非覆盖。这步很关键。

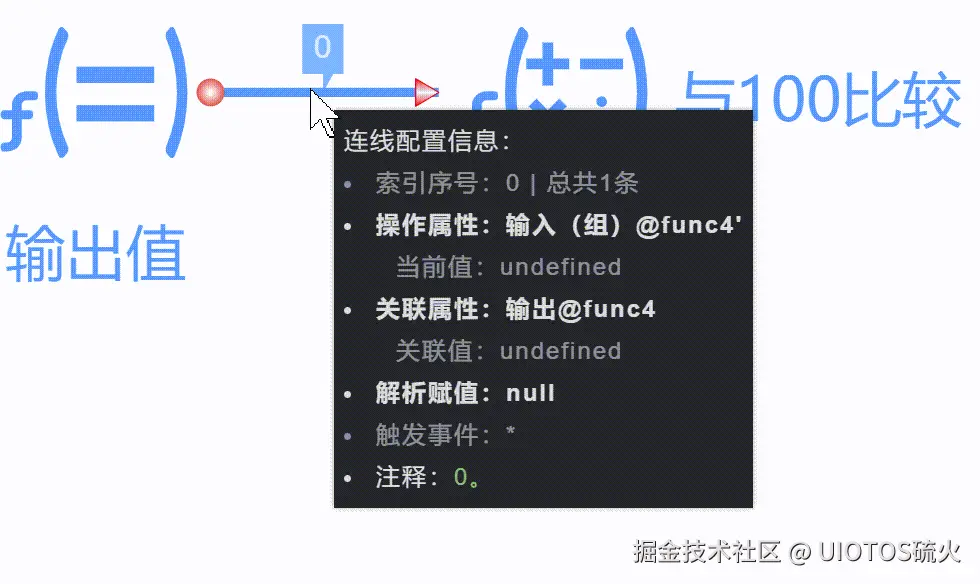

步骤4：值与100比较
输出（输出值）→ 输入（组）（与100比较）。
步骤5：判断比较结果

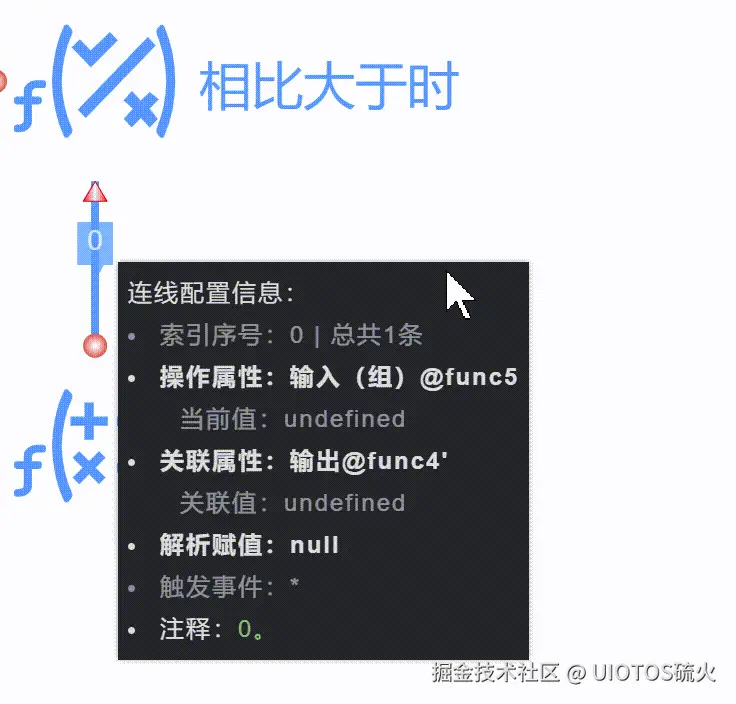

输出（与100比较）→ 输入（组）（相比大于时）

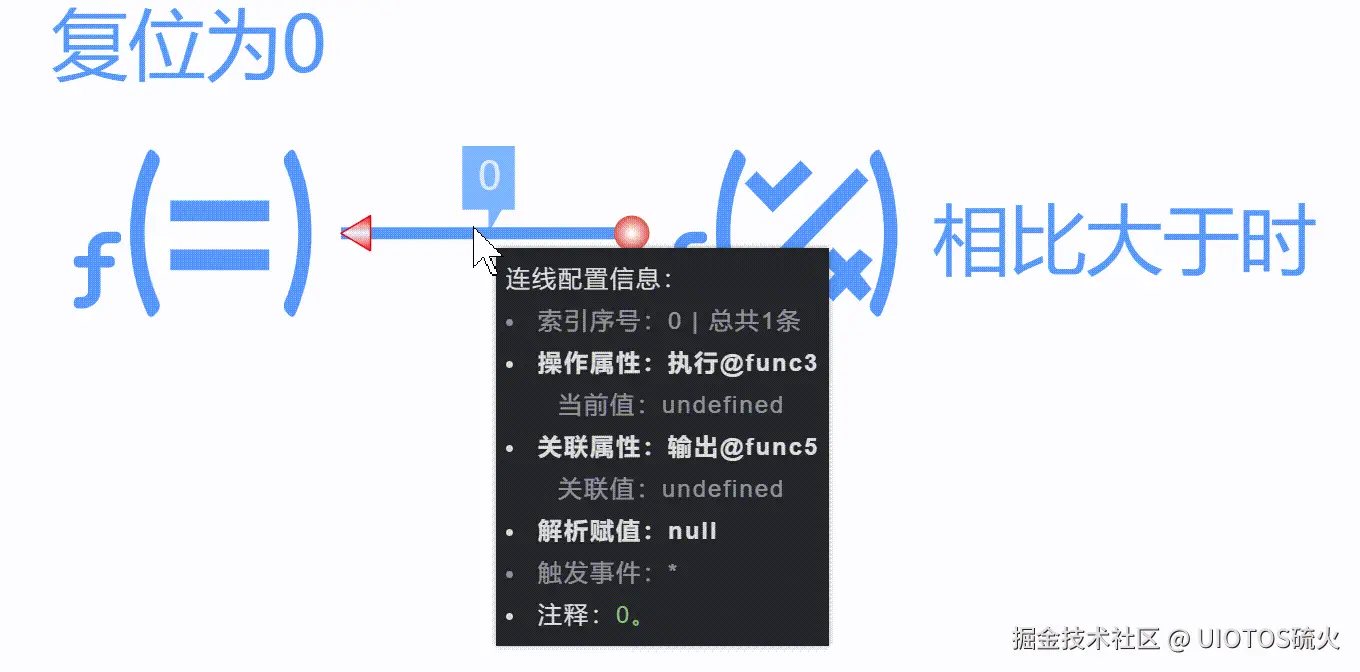

步骤6：大于100就复位
输出（相比大于时）→ 输入（组）（复位为0）

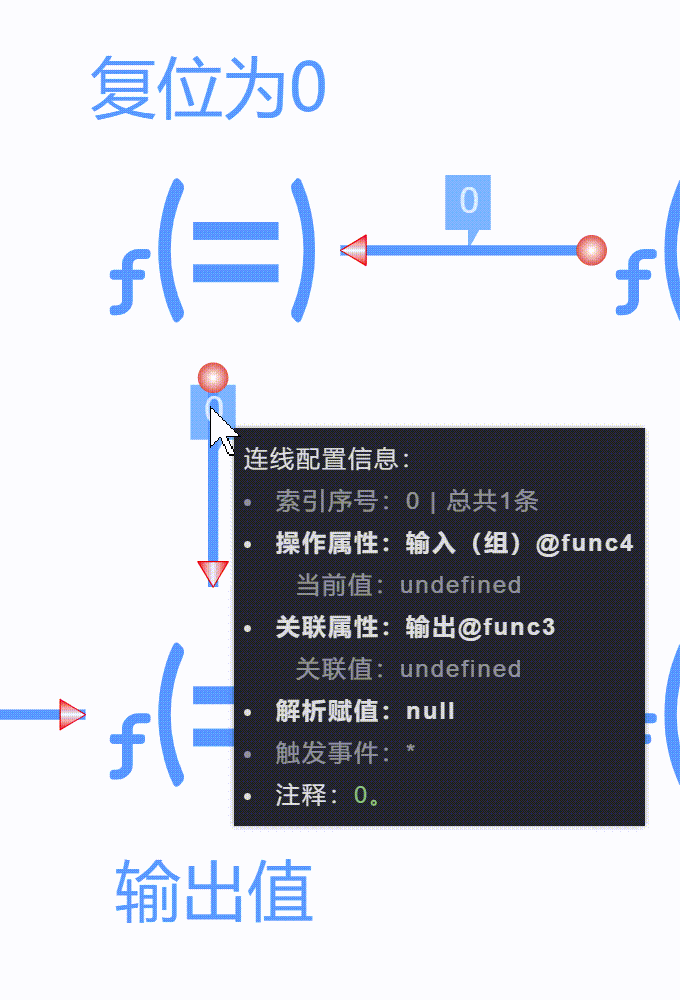

步骤7：复位为初始0输出（复位为0）→输入（组）（输出值）
步骤8：图标拓扑连线略。与之前的步骤3一样。

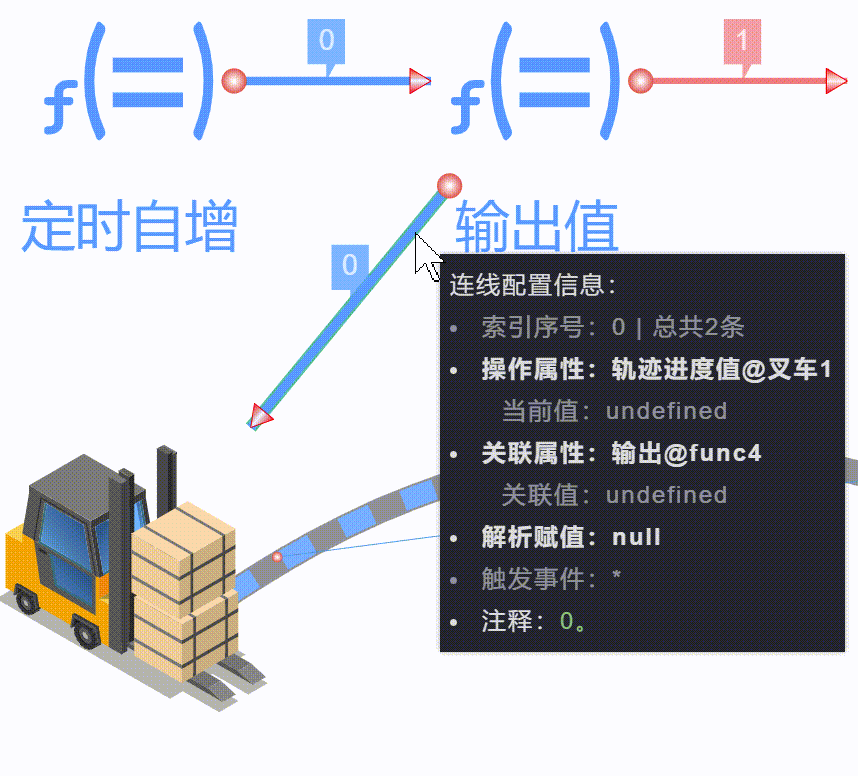

步骤9：输出轨迹位置。输出（透明传递2）→ 轨迹进度值（叉车）
步骤如下：

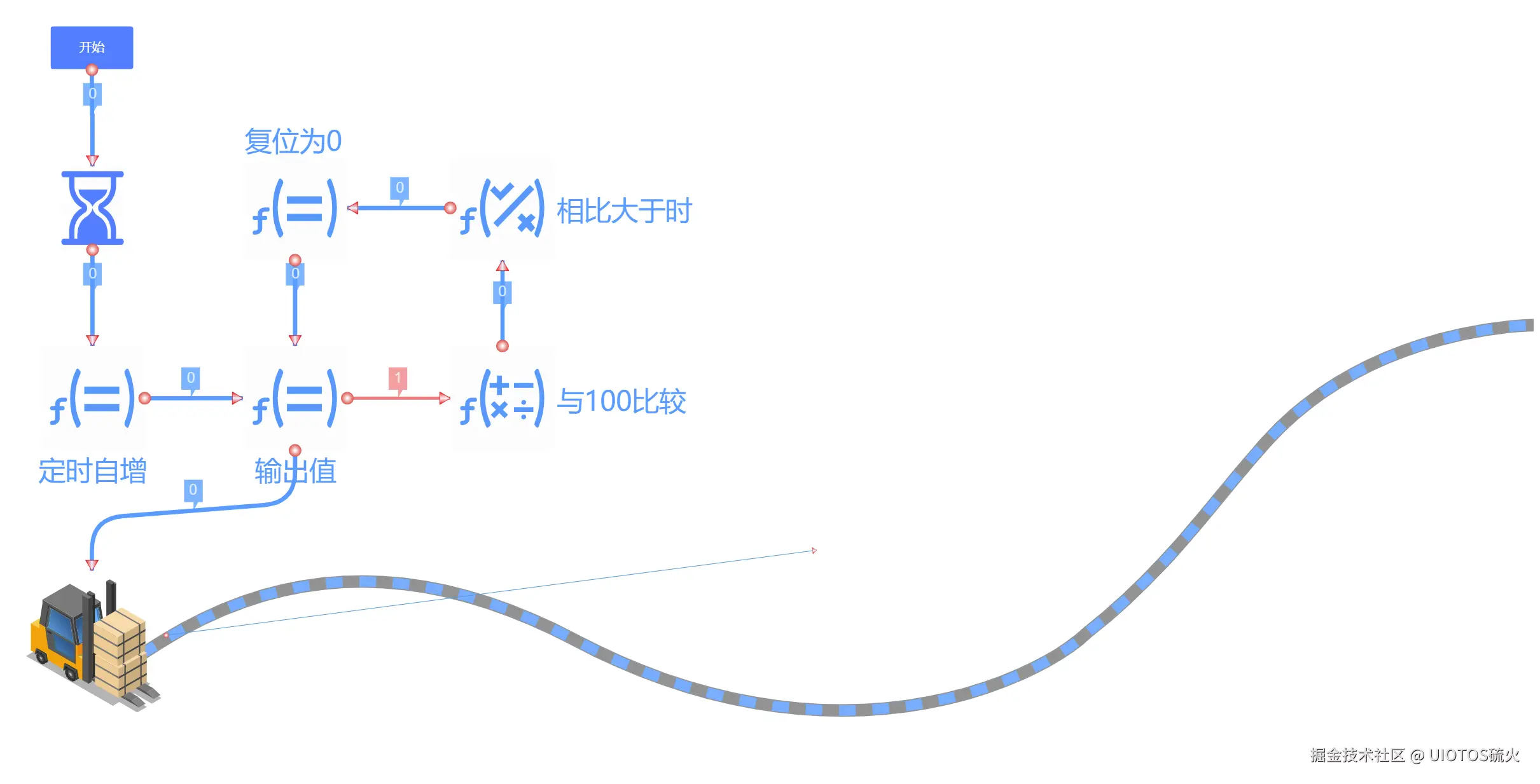

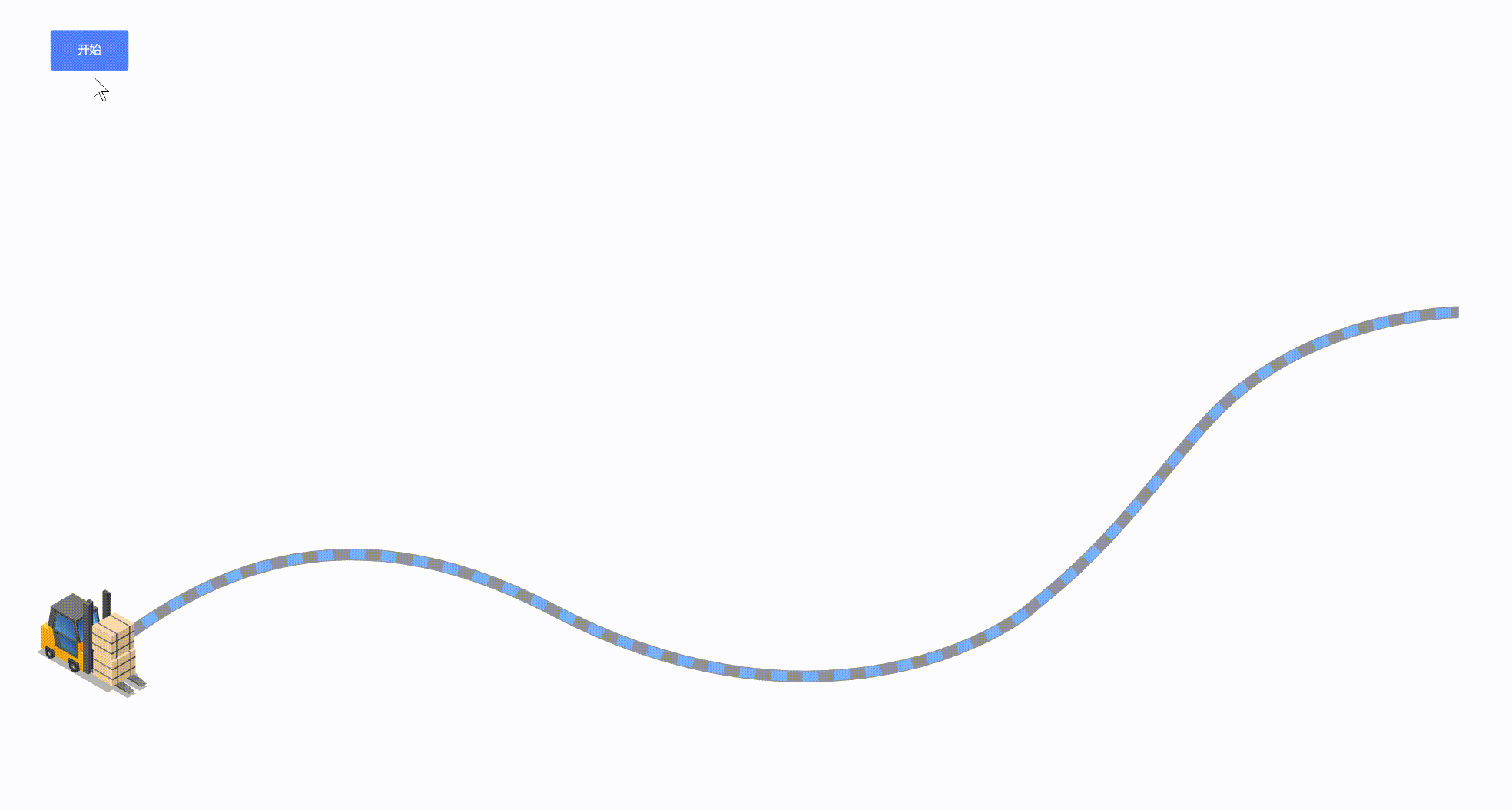

最终效果：
