1. 简介
在第 08 集中，视频主要介绍了中央处理单元（CPU）的编程原理，包括指令的执行方式、CPU 强大的关键原因，即它的可编程性，并通过设定的例子详细解释了几个重要指令的工作方式和程序流程。
2. CPU 的基本结构与指令
2.1 组成与功能
上集中我们已经结合了算术逻辑单元（ALU）、控制单元、内存和时钟，构建了一个基本但功能齐全的中央处理单元（CPU），这也是计算机的核心部分。CPU 的强大之处在于它的可编程性，通过编写不同的指令序列，CPU 可以执行不同的任务，它允许硬件由容易修改的软件来控制。
2.2 内存与指令
CPU 内存中的每个地址包含 8 位数据，其中前 4 位是操作码（opcode），后 4 位指定内存地址或寄存器。例如，内存地址 0 处存储的值是 00101110，其操作码 0010 表示 LOAD_A 指令，该指令会将内存地址 14 处的值读取到寄存器 A 中。
2.3 指令执行示例
以四条指令的简单程序为例：
- LOAD_A 14：将内存地址 14 处的值 3 载入寄存器 A 中。
- LOAD_B 15：将内存地址 15 处的值 14 载入寄存器 B 中。
- ADD B A：用 ALU 将寄存器 B 和寄存器 A 相加，结果存入寄存器 A。
- STORE_A 13：将寄存器 A 中的值存入内存地址 13。
3. 增加指令集的复杂性
为了实现更多操作，CPU 可以支持更多指令。例如：
- SUB 指令：类似 ADD，但执行减法操作。
- JUMP 指令：指示 CPU 跳转到新的指令位置，改变指令执行顺序或跳过一些指令。
- JUMP_NEGATIVE 指令：条件跳转，只有在 ALU 算术操作结果为负数时才执行。
- HALT 指令：程序结束，停止计算机。

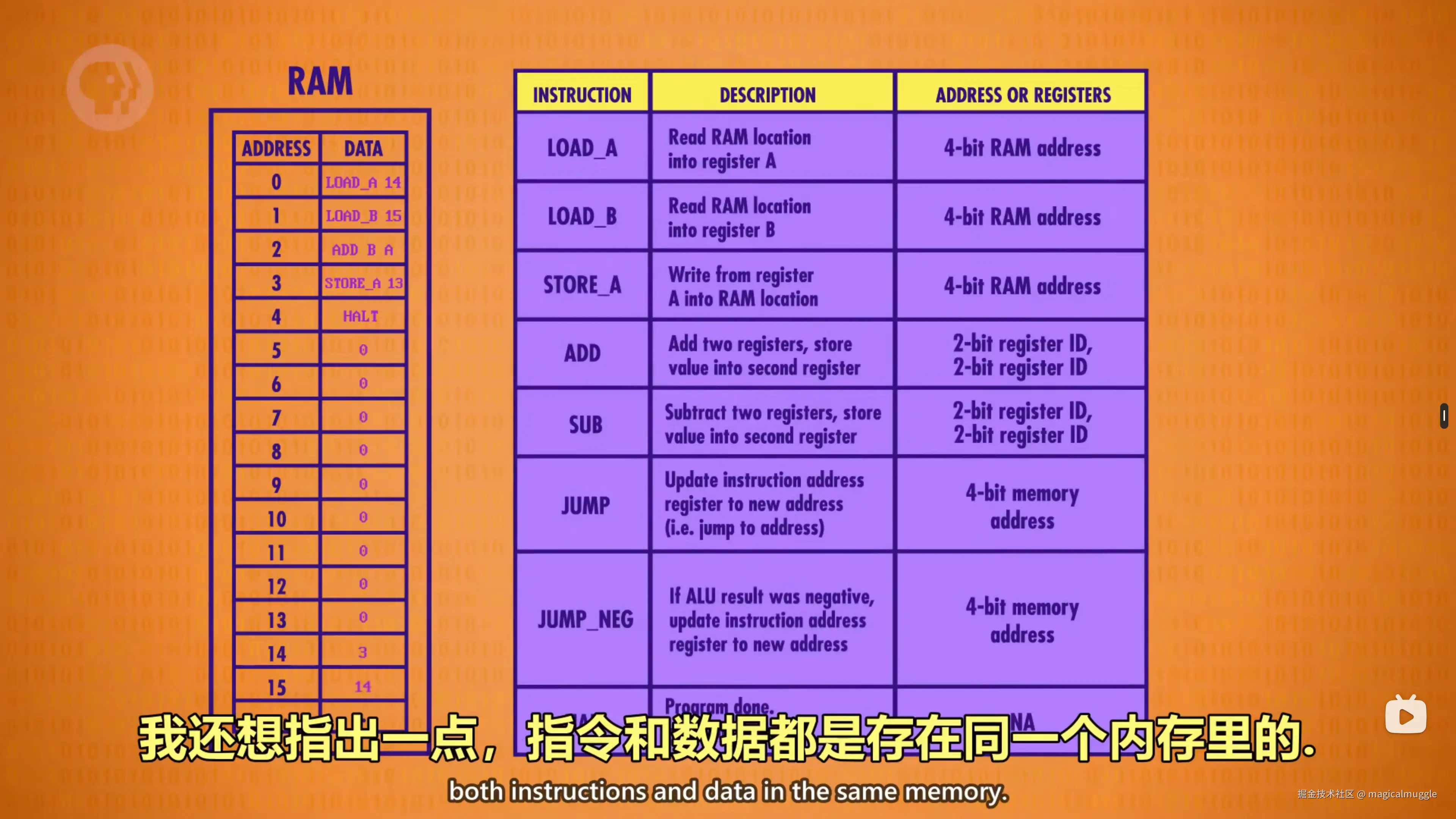

增加后的指令如下：
4. 条件跳转和更复杂的程序
4.1 条件跳转：跳出无限循环

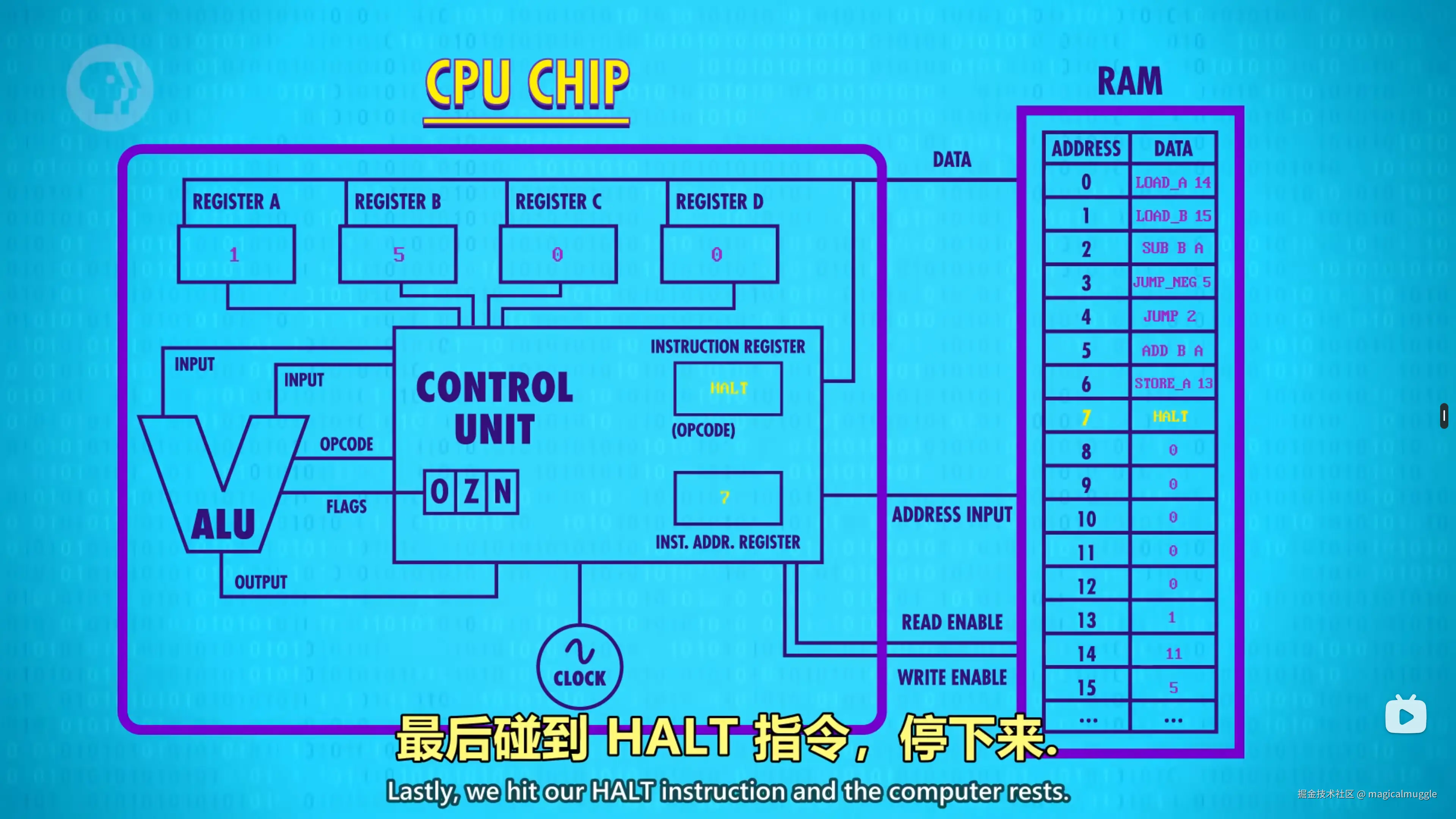

在一个示例程序中，两个初始值（均为 1）通过 ADD 指令不断相加并存入寄存器 A，再通过 JUMP 指令跳回，造成无限循环。为避免这种情况，可以使用条件跳转指令（如 JUMP_NEGATIVE、JUMP_IF_EQUAL 等指令），使程序在满足某个条件时跳出循环。
4.2 更复杂的程序：计算两个数相除的余数
通过使用条件跳转指令，可以设计更复杂的程序。例如，计算两个数相除的余数：
- 将内存中的值加载到寄存器。
- 执行减法操作。
- 使用条件跳转指令检查结果是否为负数，以决定跳转或继续执行。
在这个例子中，经过数次循环，程序计算出 11 除以 5 的余数为 1，并正确退出循环。
5. 指令长度与现代 CPU
5.1 指令长度
现代计算机有两种方式解决指令不够用的问题：
-
加大指令长度：
- 最直接的方式是增加指令的位数，比如使用 32 位或 64 位指令。
- 这被称为指令长度。
-
可变指令长度：
- 使用可变长度的指令。
- CPU 看到无需额外值的指令（如 HALT）时，可以立即执行。
- 如果遇到像 JUMP 这样的指令，CPU 知道需要额外获取跳转地址，这个值紧跟在 JUMP 指令后面。
- 这称为立即值（Immediate Value）。
- 在这种设计中，指令长度可以是任意多个字节，使 CPU 的取指阶段更复杂。
以上这两种策略目前普遍应用于现代处理器中，以实现更复杂和高效的运算。
5.2 现代 CPU
Intel 4004 是第一个将 CPU 集成到单个芯片上的处理器，支持 46 条指令，包括 JUMP、ADD、SUBTRACT 和 LOAD 指令。现代处理器如 Intel Core i7 具有数千条指令和指令变种，长度从 1 到 15 个字节不等。
6. 总结
- CPU 可编程性使其具有强大功能。
- 指令分为操作码和内存地址或寄存器。
- 条件跳转指令可以打破无限循环。
- 现代 CPU 通过增加指令长度和指令集复杂性，支持更多功能。
- Intel 4004 是第一个集成在芯片上的 CPU，支持基础指令集，是现代处理器的先驱。
