游戏物理引擎的底层原理

文章来源：翻译外文，非原创

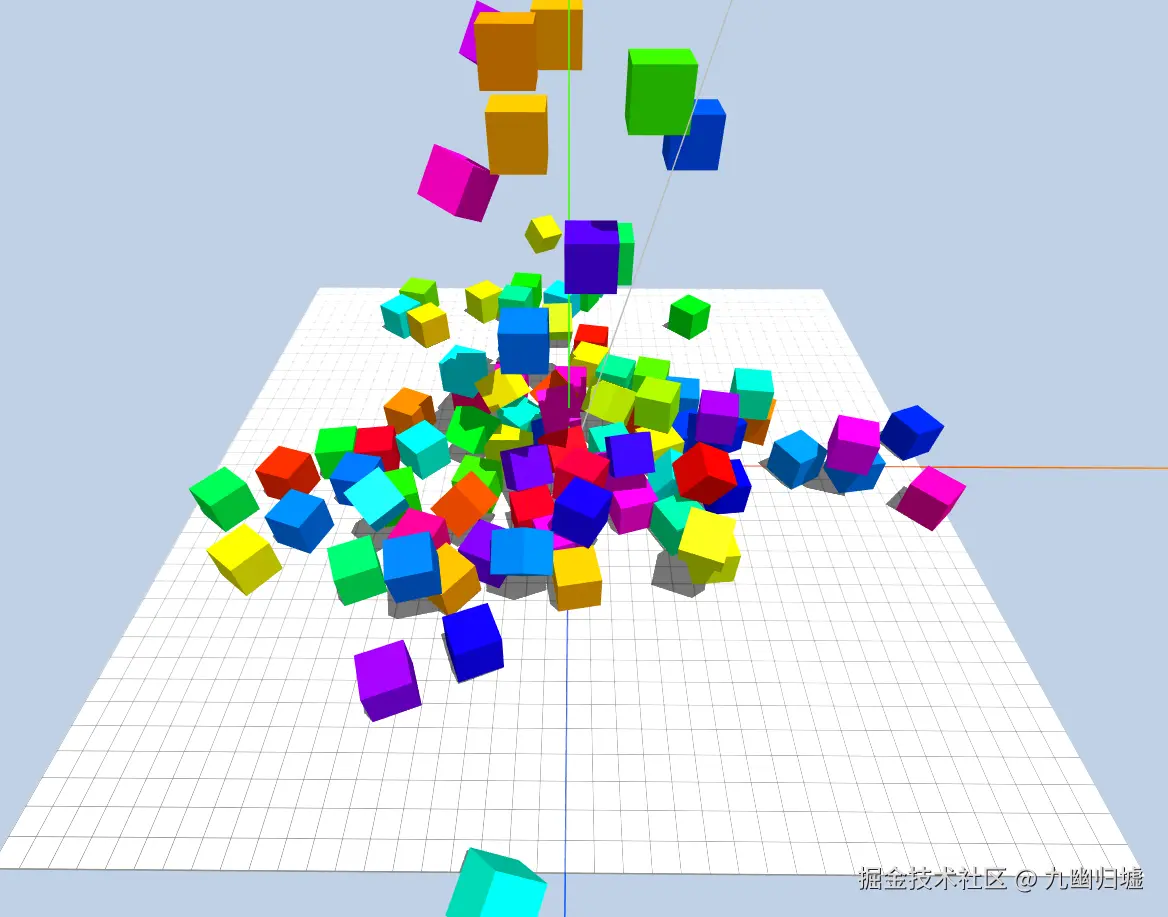

引言

游戏物理引擎的底层原理涉及复杂的数学和物理模拟技术，以在游戏中实现逼真的物理效果。下面详细介绍游戏物理引擎的几个核心原理和技术：

1. 物理引擎的基本组成

物理引擎通常包括以下几个核心部分：

• 刚体动力学：模拟物体的运动和相互作用。
• 碰撞检测：确定物体是否发生碰撞以及碰撞的位置。
• 碰撞响应：处理物体碰撞后的行为，如弹性碰撞、摩擦等。
• 物理约束：实现如关节、弹簧等物理约束。
• 流体和粒子系统：模拟更复杂的物理现象，如流体和粒子效果（在高级引擎中）。

2. 刚体动力学（Rigid Body Dynamics）

刚体动力学（Rigid Body Dynamics）是物理引擎中的核心部分，用于模拟固体物体的运动。它基于牛顿力学原理，关注物体在受到力和力矩作用下的运动规律。以下是刚体动力学的详细解析：

2.1. 其核心概念

• 质心：物体的质量中心。

• 惯性张量：描述物体对旋转的抵抗能力。

• 力和加速度：使用牛顿的运动定律 F=maF = maF=ma（力等于质量乘以加速度）来计算物体的加速度。

• 角动量和角加速度：用于计算物体的旋转运动。

2.2. 刚体的线性运动

刚体的线性运动可以通过牛顿的运动定律来描述：

• 力的作用：物体在力的作用下会产生加速度，遵循牛顿第二定律：

  [ $\mathbf{F} = m \mathbf{a}$ ]

  其中，F 是施加在物体上的外力，m 是物体的质量，a 是物体的加速度。

• 速度和位置：

  [ $\mathbf{v} = \mathbf{v}_0 + \mathbf{a} \cdot t$ ]

  [ $\mathbf{x} = \mathbf{x}_0 + \mathbf{v} \cdot t + \frac{1}{2} \mathbf{a} \cdot t^2$ ]

  其中，(${v}_0$) 和 (${x}_0$) 分别是初始速度和位置，(t) 是时间。

2.3. 刚体的旋转运动

刚体的旋转运动由角动量和角加速度描述：

• 角动量（Angular Momentum）：

  [ $\mathbf{L} = I \mathbf{\omega}$ ]

  其中，($L$) 是角动量，($I$) 是惯性张量，(${\omega}$) 是角速度。

• 角加速度（Angular Acceleration）：

  [ $\mathbf{\alpha} = I^{-1} \mathbf{T}$ ]

  其中，($\alpha$) 是角加速度，($T$) 是施加在物体上的外力矩。

• 角速度和角位置：

  [ $\mathbf{\omega} = \mathbf{\omega}_0 + \mathbf{\alpha} \cdot t$ ]

  [ $\theta = \theta_0 + \mathbf{\omega} \cdot t + \frac{1}{2} \mathbf{\alpha} \cdot t^2$ ]

  其中，(${\omega}_0$) 和 ($\theta_0$) 分别是初始角速度和角位置。

2.4. 碰撞和反弹

在碰撞模拟中，刚体动力学需要处理碰撞响应：

• 弹性碰撞：碰撞后的速度和角速度会根据物体的弹性系数进行调整，常用公式：

  [ $\text{v}_{\text{new}} = \text{v}_{\text{old}} \times -\text{e}$ ]

  其中，($\text{e}$) 是弹性系数，($\text{v}_{\text{old}}$) 和 ($\text{v}_{\text{new}}$) 分别是碰撞前后的速度。

• 摩擦力：在碰撞后，摩擦力会影响物体的滑动速度。摩擦力的计算：

  [ $\text{F}_{\text{friction}} = \mu \times \text{N}$ ]

  其中，($\mu$) 是摩擦系数，($\text{N}$) 是法向力。

2.5. 刚体动力学中的时间步长

物理引擎通常使用离散时间步长来模拟物理行为：

• 欧拉方法（Euler Method）：最简单的数值积分方法，通过在每个时间步长中更新速度和位置。
• 改进的欧拉方法（Improved Euler）：在每个时间步长中使用多次计算来提高精度。
• Verlet 积分：用于更新位置，特别适合处理高精度的物理模拟。

2.6. 实现细节

实现刚体动力学时，物理引擎需要处理以下细节：

• 时间步长的选择：平衡精度和性能，过大的时间步长可能导致模拟不准确，过小的时间步长可能影响性能。
• 碰撞检测和响应：高效的碰撞检测算法（如 AABB、SAT）和准确的碰撞响应算法确保物理效果的真实。
• 稳定性和性能优化：物理引擎可能需要优化计算，以保证在复杂场景中的稳定性和性能。

刚体动力学通过模拟物体的线性和旋转运动，实现了游戏中的物理效果。它包括对力、加速度、碰撞和约束的计算。理解这些基本原理和实现细节，有助于开发更准确和高效的物理引擎或在游戏中实现真实的物理效果。

3. 碰撞检测（Collision Detection）

碰撞检测（Collision Detection）是游戏物理引擎的核心组成部分，用于确定物体之间是否发生了碰撞，并计算碰撞的详细信息。碰撞检测的目的是确保物体在交互时能够以现实的方式响应，提供真实感的游戏体验。

3.1. 碰撞检测的基本原理

碰撞检测通常包括以下几个步骤：

1. 粗略检测（Broad Phase）：快速确定哪些物体可能发生碰撞，减少需要进行详细检测的物体对。
2. 精确检测（Narrow Phase）：对粗略检测中可能发生碰撞的物体进行详细检查，计算实际的碰撞点和碰撞反应。

3.2. 粗略检测（Broad Phase）

粗略检测的目的是通过简单的算法快速排除大量不可能发生碰撞的物体对。常用的方法包括：

• 轴对齐包围盒（AABB）：

  • 使用包围盒（通常是矩形或立方体）来包裹物体，检测包围盒是否重叠来判断是否可能发生碰撞。
  • 优点：实现简单，计算快速。
  • 缺点：对于复杂形状的物体，包围盒可能会导致较多的假阳性。

• 空间分割（Spatial Partitioning）：

  • 将空间分割成网格或使用四叉树（Quadtree）/八叉树（Octree）等数据结构来存储物体。
  • 优点：通过空间分割减少每帧需要检测的物体对数量。
  • 缺点：增加了额外的空间和时间复杂度，分割策略需要根据具体场景优化。

3.3. 精确检测（Narrow Phase）

精确检测用于处理可能发生碰撞的物体对，确定物体是否真正碰撞并计算碰撞细节。常用的方法包括：

• 分离轴定理（SAT）：

  • 适用于多边形和多面体，通过检查物体在所有可能的分离轴上的投影是否重叠来判断是否发生碰撞。
  • 优点：可以处理复杂的多边形碰撞。
  • 缺点：实现复杂，需要对多边形的每个边进行计算。

• 圆形/球形碰撞检测：

  • 对于圆形或球体，使用中心距离和半径来判断是否发生碰撞：

    [ $\text{距离}^2 \leq (\text{半径}_1 + \text{半径}_2)^2$ ]

  • 优点：简单且计算速度快，适用于球形和圆形物体。

  • 缺点：不适用于复杂形状。

• 线段相交检测：

  • 对于线段或边缘，检查它们是否相交。
  • 优点：适用于处理物体边界的碰撞检测。
  • 缺点：仅适用于处理线段间的碰撞。

4. 碰撞响应（Collision Response）

碰撞响应（Collision Response）是物理引擎中处理物体碰撞后的行为的过程。它涉及确定碰撞后物体的运动状态和交互效果，以模拟现实世界中的物理现象。碰撞响应包括物体的速度、旋转、力、摩擦等方面的计算。

4.1. 碰撞响应的基本原理

碰撞响应的目标是根据碰撞检测的结果调整物体的速度、位置和旋转，以模拟物体在碰撞后的自然行为。响应通常包括：

• 弹性碰撞：处理碰撞后物体的反弹效果。
• 摩擦力：计算碰撞后的摩擦作用，以影响物体的滑动。
• 旋转和角动量：计算物体在碰撞后如何旋转。

4.2. 弹性碰撞（Elastic Collision）

弹性碰撞是指碰撞过程中，物体的总动能和动量在碰撞前后保持不变。弹性碰撞的响应主要包括：

• 线性动量守恒：

  [ $m_1 \mathbf{v}_1 + m_2 \mathbf{v}_2 = m_1 \mathbf{v}_1' + m_2 \mathbf{v}_2'$ ]

  其中，($m_1$) 和 ($m_2$) 是物体的质量，($\mathbf{v}_1$) 和 ($\mathbf{v}_2$) 是碰撞前的速度，($\mathbf{v}_1'$) 和 ($\mathbf{v}_2'$) 是碰撞后的速度。

• 动能守恒：

  [ $\frac{1}{2} m_1 \mathbf{v}_1^2 + \frac{1}{2} m_2 \mathbf{v}_2^2 = \frac{1}{2} m_1 \mathbf{v}_1'^2 + \frac{1}{2} m_2 \mathbf{v}_2'^2$ ] 碰撞后的速度可以通过求解这些方程来确定。

• 反弹系数（Coefficient of Restitution, e）：

  [ $\mathbf{v}_1' - \mathbf{v}_2' = -e (\mathbf{v}_1 - \mathbf{v}_2)$ ]

  其中，($e$) 是反弹系数，介于 0 和 1 之间。($e = 1$) 表示完全弹性碰撞，($e = 0$) 表示完全非弹性碰撞。

4.3. 摩擦力（Friction Force）

摩擦力是影响物体滑动的力。在碰撞响应中，摩擦力的计算主要包括：

• 静摩擦力（Static Friction）：

  • 静摩擦力防止物体相对滑动，其大小通常受限于最大静摩擦力：

    [ $\text{F}_{\text{static}} \leq \mu_s \times \text{N}$ ]

    其中，($\mu_s$) 是静摩擦系数，($\text{N}$) 是法向力。

• 动摩擦力（Kinetic Friction）：

  • 动摩擦力作用于滑动的物体，其计算方式为：

    [ $\text{F}_{\text{kinetic}} = \mu_k \times \text{N}$ ]

    其中，($\mu_k$) 是动摩擦系数，($\text{N}$) 是法向力。

4.4. 旋转和角动量（Rotation and Angular Momentum）

碰撞可能会引起物体的旋转变化。旋转的响应涉及角动量和角动量守恒：

• 角动量守恒（Angular Momentum Conservation）：

  [ $\mathbf{L}_\text{before} = \mathbf{L}_\text{after}$ ]

  其中，($\mathbf{L}$) 是角动量，计算公式为：

  [ $\mathbf{L} = I \mathbf{\omega}$ ]

  其中，($I$) 是惯性张量，($\mathbf{\omega}$) 是角速度。

• 角加速度（Angular Acceleration）：

  [ $\mathbf{\alpha} = I^{-1} \mathbf{T}$ ]

  其中，($\mathbf{\alpha}$) 是角加速度，($\mathbf{T}$) 是施加在物体上的外力矩。

4.5. 碰撞响应的实现

在实际的游戏物理引擎中，碰撞响应的实现包括以下步骤：

1. 计算碰撞点：确定物体的接触点或碰撞点。

2. 计算法线向量：确定碰撞点的法线方向，用于计算碰撞响应。

3. 计算冲量（Impulse）：根据碰撞的反弹系数和法线向量计算冲量，调整物体的速度：

   [ $\mathbf{J} = \frac{-(1 + e) \cdot (\mathbf{v}_1 - \mathbf{v}_2) \cdot \mathbf{n}}{\frac{1}{m_1} + \frac{1}{m_2}}$ ]

4. 应用冲量：将计算得到的冲量应用到物体的速度上，调整物体的速度和旋转状态。

5. 更新摩擦力：根据碰撞后的滑动情况，更新摩擦力和物体的滑动状态。

5. 物理约束（Physics Constraints）

物理约束（Physics Constraints）是物理引擎中用于限制物体之间相对运动的机制，帮助实现更复杂的物理行为，例如关节、弹簧、绳索等。这些约束使得模拟更加真实，并能够实现特定的物理效果或交互。

5.1. 物理约束的基本概念

物理约束是为了确保物体之间按照特定的规则相互作用和运动。它们通过限制物体的自由度或运动范围，来模拟真实世界中的约束效果。常见的物理约束包括：

• 关节（Joints）：连接两个物体并允许它们在某些自由度上相对运动。
• 弹簧（Springs）：模拟弹性恢复力，使物体在偏离平衡位置后恢复到原位。
• 摩擦（Friction）：限制物体间的相对滑动或旋转。
• 杆件（Rod Constraints）：限制物体间的距离不变，模拟刚性杆件的行为。

5.2. 关节（Joints）

关节是用于连接两个物体的约束，允许在特定自由度上运动。常见的关节类型包括：

• 铰链关节（Hinge Joint）：

  • 允许物体围绕一个固定轴旋转。
  • 实现：通过计算相对旋转角度并限制角度变化范围来实现。

• 滑动关节（Slider Joint）：

  • 允许物体沿着一条直线滑动。
  • 实现：限制物体在一条直线上的运动，同时允许沿该直线方向的自由移动。

• 球形关节（Ball-and-Socket Joint）：

  • 允许物体在三维空间内进行自由旋转。
  • 实现：限制物体的旋转自由度，但允许完全的旋转运动。

• 弹簧关节（Spring Joint）：

  • 通过弹簧模拟弹性恢复力，连接两个物体并保持它们之间的弹性关系。

  • 实现：计算弹簧的恢复力并将其应用于物体上：

    [ $\text{F}_{\text{spring}} = -k \cdot (d - d_0)$ ]

    其中，($k$) 是弹簧常数，($d$) 是当前距离，($d_0$) 是原始长度。

5.3. 弹簧（Springs）

弹簧模拟弹性恢复力，使物体在偏离平衡位置后恢复到原位。常见的弹簧类型包括：

• 线性弹簧（Linear Spring）：

  • 施加与位移成比例的恢复力：

    [ $\text{F}_{\text{spring}} = -k \cdot x$ ]

    其中，($k$) 是弹簧常数，($x$) 是弹簧的位移。

• 阻尼弹簧（Damped Spring）：

  • 除了弹性恢复力外，还施加阻尼力来减少振动：

    [ $\text{F}_{\text{damping}} = -c \cdot v$ ]

    其中，($c$) 是阻尼系数，($v$) 是速度。

5.4. 摩擦（Friction）

摩擦用于限制物体间的滑动或旋转，模拟真实世界中的摩擦效应。摩擦的实现主要包括：

• 静摩擦（Static Friction）：

  • 防止物体在接触表面之间相对滑动：

    [ $\text{F}_{\text{static}} \leq \mu_s \cdot \text{N}$ ]

    其中，($\mu_s$) 是静摩擦系数，($\text{N}$) 是法向力。

• 动摩擦（Kinetic Friction）：

  • 物体已经滑动时施加的摩擦力：

    [ $\text{F}_{\text{kinetic}} = \mu_k \cdot \text{N}$ ]

    其中，($\mu_k$) 是动摩擦系数。

5.5. 杆件（Rod Constraints）

杆件约束用于保持两个物体之间的距离不变，模拟刚性杆件的行为。常见实现包括：

• 刚性杆件（Rigid Rod）：
  • 约束两个物体之间的距离保持不变。
  • 实现：通过计算物体间的距离并应用相应的力，使其保持恒定。

5.6. 物理约束的实现

物理引擎中实现物理约束时，通常需要：

1. 定义约束：确定约束类型和约束的参数。
2. 计算约束力：基于约束的物理模型计算施加的力或扭矩。
3. 应用约束力：将计算得到的力或扭矩应用到物体上，以确保约束条件得到满足。
4. 解决约束：通过数值方法（如罚函数法或拉格朗日乘子法）解决约束方程，更新物体的状态。

6. 高级物理模拟（Advanced Simulation）

高级物理模拟（Advanced Simulation）涉及复杂的物理现象和动态系统的模拟，这些系统通常超出了简单刚体动力学和基础碰撞检测的范围。高级物理模拟不仅提升了仿真效果的真实感，还增加了模拟的复杂性和计算需求。

6.1. 流体模拟（Fluid Simulation）

流体模拟用于模拟液体和气体的流动和交互，常见应用包括水流、烟雾和气流等。流体模拟主要分为以下几种技术：

• 粒子系统（Particle Systems）：

  • 使用大量粒子来表示流体，每个粒子具有属性如位置、速度和质量。
  • 优点：简单直观，适合大规模流体模拟。
  • 缺点：粒子数量多时计算复杂度高。

• 格子玻尔兹曼方法（Lattice Boltzmann Method, LBM）：

  • 基于离散化的格子和玻尔兹曼方程进行流体模拟。
  • 优点：能够处理复杂的边界条件和流体行为。
  • 缺点：计算复杂度较高。

• 流体动力学（Fluid Dynamics）：

  • 使用纳维-斯托克斯方程（Navier-Stokes Equations）模拟流体的运动。
  • 优点：能够精确模拟流体的行为。
  • 缺点：计算量大，对计算资源要求高。

6.2. 软体物理（Soft Body Physics）

软体物理用于模拟可变形物体，如布料、橡胶和生物组织。软体物理常用的方法包括：

• 有限元法（Finite Element Method, FEM）：

  • 将物体分割成多个小单元，通过解决每个单元的物理方程来模拟物体的变形。
  • 优点：能够精确模拟复杂的变形和应力分布。
  • 缺点：计算复杂度高，性能要求高。

• 质点弹簧模型（Mass-Spring Model）：

  • 使用弹簧连接质点，模拟物体的弹性和变形。
  • 优点：实现简单，适合实时应用。
  • 缺点：对变形的细节模拟不如 FEM 精确。

6.3. 破碎模拟（Fracture Simulation）

破碎模拟用于模拟物体的破碎和裂纹生成，常见应用包括破碎的玻璃、瓦片和建筑物。破碎模拟的主要技术包括：

• 离散元法（Discrete Element Method, DEM）：

  • 将物体分解为多个离散的颗粒，通过计算颗粒之间的力和相互作用来模拟破碎行为。
  • 优点：能够模拟复杂的破碎模式。
  • 缺点：计算量大，性能要求高。

• 体素模型（Voxel Models）：

  • 使用体素网格表示物体，通过修改体素网格来模拟破碎效果。
  • 优点：适用于大规模破碎场景。
  • 缺点：体素的分辨率对效果有很大影响。

6.4. 粒子系统（Particle Systems）

粒子系统用于模拟自然现象，如火焰、烟雾、雨雪等。粒子系统的主要技术包括：

• 粒子发射器（Particle Emitters）：

  • 定义粒子的生成位置、速度和生命周期。
  • 优点：能够创建动态的自然效果。
  • 缺点：粒子数量多时可能导致性能问题。

• 粒子碰撞和互动：

  • 处理粒子与物体的碰撞和相互作用。
  • 优点：提高效果的真实性。
  • 缺点：增加计算复杂度。

6.5. 多体动力学（Multibody Dynamics, MBD）

多体动力学用于模拟多个刚体的复杂交互，特别是当物体之间存在多个关节和约束时。常见技术包括：

• 约束解算器（Constraint Solvers）：

  • 解决物体之间的约束方程，以确保约束条件得到满足。
  • 优点：能够处理复杂的运动学问题。
  • 缺点：计算复杂度高。

• 刚体动力学（Rigid Body Dynamics）：

  • 模拟刚体的运动和相互作用，包括碰撞和摩擦。
  • 优点：适用于大多数刚体模拟场景。
  • 缺点：对于复杂约束和交互可能需要额外处理。

6.6. 计算机图形学中的高级物理模拟

• 流体与烟雾模拟（Fluid and Smoke Simulation）：

  • 使用流体动力学模拟液体和气体，生成逼真的流体和烟雾效果。

• 皮肤模拟（Skin Simulation）：

  • 模拟皮肤的变形和弹性，用于角色动画中的皮肤表现。

总结

游戏物理引擎通过结合刚体动力学、碰撞检测与响应、物理约束等原理，实现了游戏中物体的真实运动和交互。

物理引擎通常包括以下几个核心部分：

• 刚体动力学：模拟物体的运动和相互作用。
• 碰撞检测：确定物体是否发生碰撞以及碰撞的位置。
• 碰撞响应：处理物体碰撞后的行为，如弹性碰撞、摩擦等。
• 物理约束：实现如关节、弹簧等物理约束。
• 流体和粒子系统：模拟更复杂的物理现象，如流体和粒子效果（在高级引擎中）。

底层原理涉及复杂的数学计算和物理模型，每个物理引擎可能会根据不同的需求和性能考虑采取不同的优化策略。理解这些原理可以帮助开发者选择适合的引擎，并实现所需的物理效果。
