架构师对 MQ 的理解

专注Java架构师体系
127 阅读10分钟


消息中间件应用场景

  • 异步处理
    • 用户注册后，需要发送邮件或短信。
  • 应用解藕
    • 用户下单后，需要通知库存系统。
  • 流量削峰
    • 秒杀场景，导致流量暴增。
  • 消息通讯
    • 点对点通讯
  • 海量数据同步（记录日志）
    • binlog日志同步
    • 前端做埋点日志发送到kafka，在存入es中
  • 解决分布式事务
    • 确保生产者存入MQ服务器中
    • MQ消费者正常消费消息，手动ack（注意幂等）
    • 采用补单机制
      • 订单创建后，有回滚，此时需要补偿
      • 补单队列和派单队列需要绑定到同一个路由键中

消息可靠性

  • 发送可靠性：确保消息成功发送到Broker
    • 最少一次：开启confirm机制，确保消息传输到MQ服务器中
    • mandatory参数确保保存到MQ队列中，不会被丢弃
    • 最多一次，不能保证消息会发送成功
  • 存储可靠性：Broker对消息持久化，确保消息不会发送丢失
  • 消息可靠性：确保消息成功被消费
    • 消息消费时，需要autoAck设置为false，然后通过手动确认方式区确认已经正确消费消息，以免消费端引起不必要的消息丢失

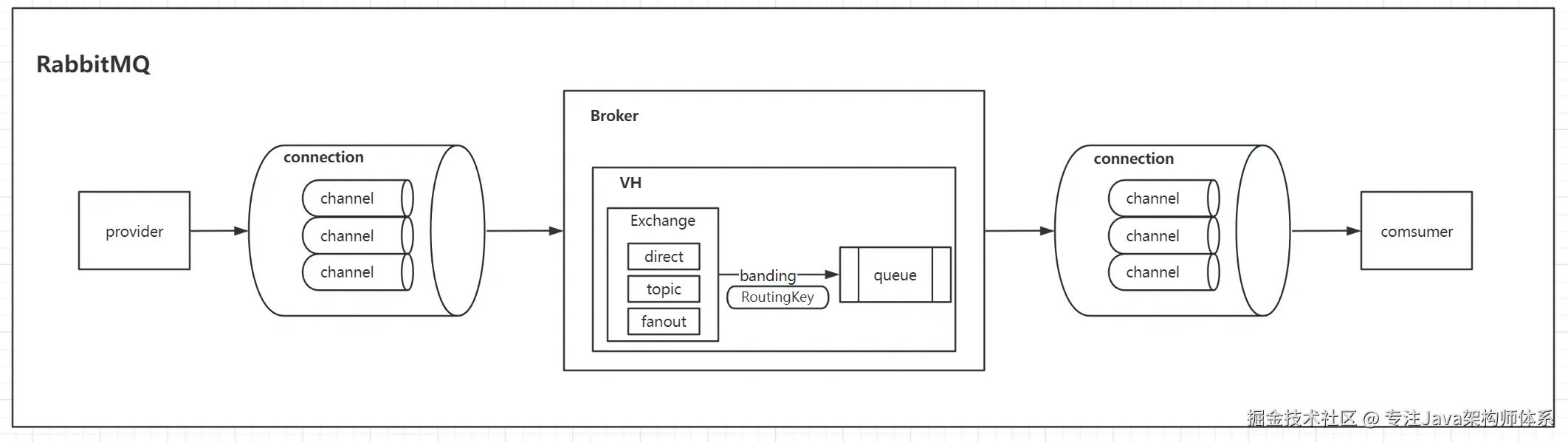

RabbitMQ

  • Producer：生产者，创建消息，然后发布到RabbitMQ中
  • Broker：服务节点
  • Virtual Host：虚拟主机，拥有自己的队列，交换器，绑定和权限机制
  • channel：频道，建立在connection连接之上的一种轻量级连接
  • RoutingKey：路由键，生产者将消费发给交换器的时候，指定一个路由键，用来制定路由规则
  • Exchange：交换器，生产者将消息发送到Exchange由交换器将消息路由到一个活多个队列中，如果路由不到，返回给生产者或丢弃。
    • fanout扇形交换器：所有与该交换器绑定的队列中
    • direct直连交换器：Bindingkey和Routingkey完全匹配的队列
    • topic主题交换器：与direct列，通过通配符进行模糊匹配
    • headers头交换器：不依赖于路由键的匹配规则来路由消息，而是消息内容中的headers属性进行匹配，性能差，不实用
  • Queue：队列，RabbitMQ内部对象，用户存储信息
  • Binding：绑定，RabbitMQ中通过绑定将交换器与队列关联起来，在绑定的时候一般会指定一个绑定键，这样RabbitMQ就知道如何正确将消息路由到队列中。
  • Consumer：消费者，消费消息的一方，订阅在队列上

RabbitMQ 运转流程

  • 生产者
    • 1.生产者连接到 RabbitMQ Broker，建立一个连接，开启一个信道
    • 2.生产者声明一个交换器，并设置相关属性（交换机类型，是否持久化）
    • 3.生产者声明一个队列并设置相关属性（是否排他，持久化，自动删除）
    • 4.生产者通过路由键将交换器和队列绑定起来
    • 5.生产者发送消息到Broker中
    • 6.相应的交换器根据接收到的路由键查找相匹配的队列
    • 7.如果找到，则将消息存入相应队列中
    • 8.如果找不到，则根据配置属性选择丢弃还是退回
    • 9.关闭信道，关闭连接
  • 消费者
    • 1.生产者发送到Broker，建立一个连接，开启一个信道
    • 2.消费者向Broker请求消费相应队列中的信息，并设置相应回调函数等
    • 3.等待Broker回应并投递相应队列中的消息，并推送给消费者消息
    • 4.消费者确认收到的消息
    • 5.Broker从队列中删除相应已经被确认的消息
    • 6.关闭信道，关闭连接 image.png

RabbitMQ 死信队列

死信队列是另一个exchange，然后可以重新消费，说白了就是没有被消费的消息换个地方等待重新被消费。 死信队列的形成原因

  • 消息被拒绝
  • 消息TTL过期
  • 队列达到最大长度

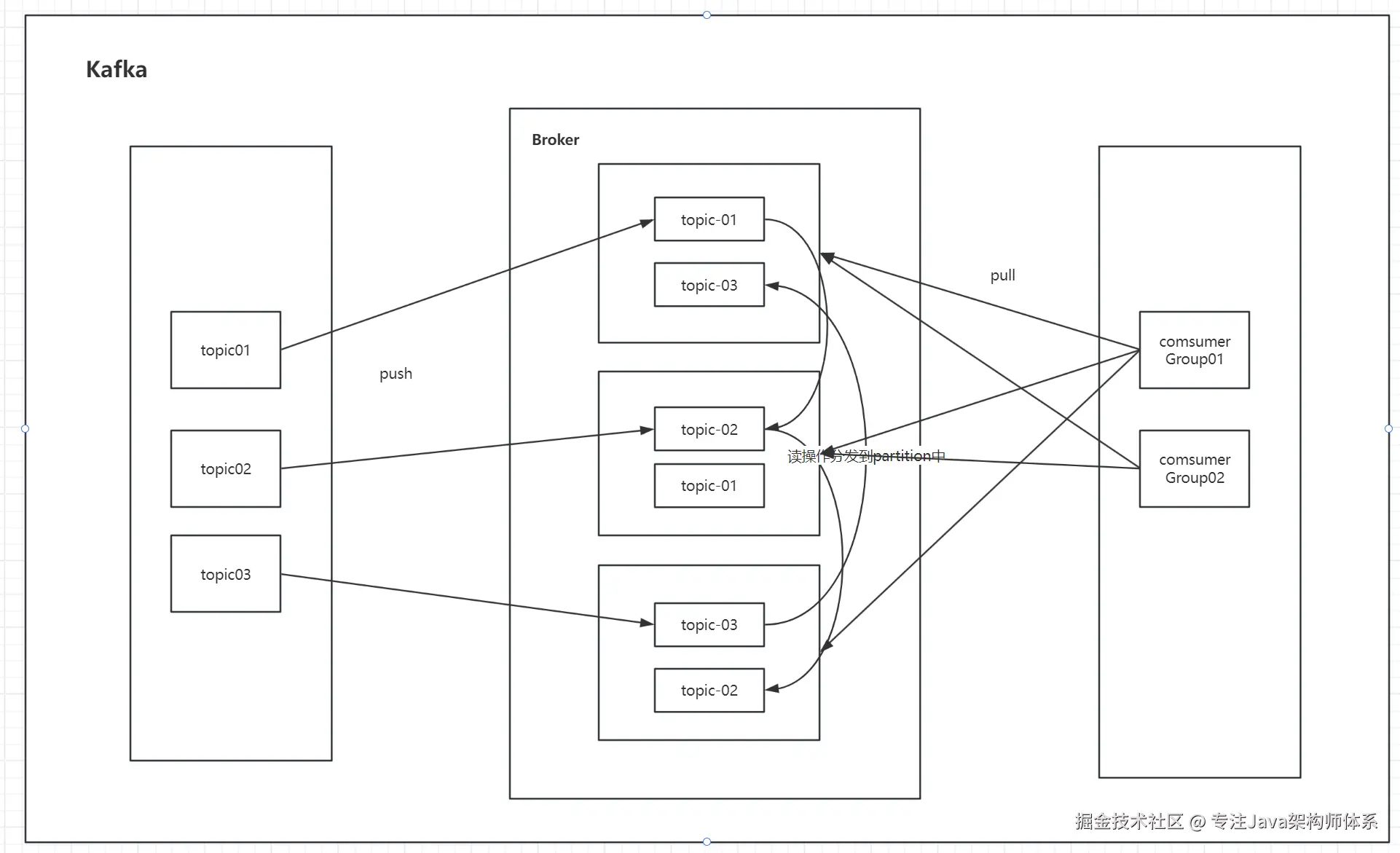

Kafka

特性

  • Kafka作为一个集群运行都在一个或多一个服务上，通过Topic对存储的流数据进行分类，每条纪录包含一个key，value，timestamp
  • 高稳定性：O(1)的磁盘数据结构，这种结构对于TB级别的消息存储也能保持长时间的稳定性能
  • 高吞吐量：TPS 10万
  • 支持同步和异步复制两种HA模式
  • 消费者主动拉，随机读，零拷贝，批量拉数据，数据压缩，多个副本机制提高并发处理能力
  • 数据迁移，扩容都对用户透明，支持Hadoop并行数据价值，支持online和offline场景
  • scal out：无需停机可拓展机器
  • 定期删除机制：支持设置partitions的segment file保留时间

相关概念

  • Topic（主题）：数据记录的地方，可以用来区分业务系统。一个topic可以拥有一个或多个消费者来订阅它。
  • Partition（分区）：每个分区都是顺序的，不可变的消息队列，并可以持续添加。分区中的消息都被分为一个序号，称为偏移量，每个分区中偏移量都是唯一的。
  • Segement：一个partition由多个segment组成
  • Distribution（分布分散）：Log的分区被分布到集群中的多个服务器上，每个服务器处理它分到的分区，根据配置每个分区还可以复制到其他服务器作为备份容错。
  • Producers（生产者）：往某个topic发布消息，生产者也负责选择发布到Topic上的那一个分区。默认是分区列表轮询策略，开发者也可以根据其他策略算法选择分区。
  • Consumers（消费者）：使用一个消费者组来进行标识，发布到topic中的每条纪录被分配到订阅消费组中的一个消费者实例。消费者实例可以分布在多个进程中或多个机器上。
  • Consumer Group（消费者组）：真实消费topic的标识
  • replication（副本）：每个partition会被复制到其他服务器作为一个副本，这是一种冗余备份策略，分区和副本分布在不同服务器上，区别是leader和follower，leader处理读写，follower被动复制数据提供读请求
  • 四个核心API
    • Producer API：发布一串流式数据到一个或多个topic中
    • Consumer API：订阅一个或多个topic，并处理推送过来的流式数据
    • Streams API：流处理器，消费topic产生的输入流，然后生产一个输出流到topic中，进行有效的转换
    • Connector API：构建并运行可重用的生产者或消费者，将topic链接到已存在的客户端。


Kafka 拓展

拦截器

producer 允许用户指定多个interceptor 按序作用于同一条消息从而形成一个拦截链。

  • 接口：ProducerInterceptor
    • configure：获取配置信息和初始化数据时调用
    • onSend：封装进kafkaProducer.send方法中，运行在用户主线程中。序列化及计算分区前调用
    • onAcknowledgement：消息被应答或消息发送失败时调用，并在producer回调触发之前。
    • close：关闭，用于执行清理工作

自定义分区

调用Producer API时，如果没有指定分区器，那么数据会使用默认分区器的算法分到各个分区。如果指定分区器，那么数据会使用指定的分区器的算法分到各个分区中。

  • 接口：DefaultPartitioner
    • 创建一个类（包名与接口一致）实现Partitioner接口，重写 partition接口
    • 配置分区器：props.put("partitioner.class"，"com.kafka.MySampleParationer");

副本

  • Topic 主题
  • Offset 偏移量
    • Partition 副本
      • leader 主副本：处理所有读写请求
      • follower 从副本：follower会被动定时复制leader上的数据
      • 数据复制算法
        • 如果leadr故障或宕机，新Leader被选举并接收客户端的消息成功写入
        • 同步副本列表ISR选举一个follower追赶上的副本成为leader
        • Leader负责维护和跟踪ISR，如果发现follower落后太多，会移除
      • 什么原因导致分区副本与leader不同步
        • 慢副本：一定周期时间内follower不能追赶上leader。
        • 卡住副本：一定周期时间内follower停止leader拉取请求。
        • 新启动的副本：当添加副本因子时，新的follower不再同步副本列表，直到他们完全赶上leader日志
      • 恢复机制：
        • broker fail时，重启后会读取RecoveryPoint 找到 segement，这些就是可能没有刷新到磁盘。
        • 调用 segement的recover，重新读取各个segment的msg，并重建索引
  • 数据可靠性
    • acks参数设置可靠性级别 (request.required.acks: -1)
      • 0：不论写入是否成功
      • 1：Leader 写入成功后返回Response
      • -1：所有ISR列表写入成功后返回Response
  • 数据一致性
    • 某条消息对consumer可见，即使leader宕机了，新的leader上数据依然可以被读到
    • HighWatermark：高水位，一个partition对应ISR中最小的LEO作为HW
      • 消费者最多只能消费到HW所在的位置
      • 每个replica都有HW，leader和follower各自更新自己的HW
      • HighWatermark <=leader.LogEndOffset
    • leader新写入的msg，consumer不能立刻消费，leader会等待该消息被所有ISR中的replica同步后，更新HW，此时该消息才能被Consumer消费，即Consumer最多只能消费到HW

文件存储

  • topic 存储分布
    • 根目录：kafka/kafka-logs
    • 副本分配逻辑规则
      • kafka集群中，每个Broker都有均等分配partition的leader机会
      • Partition-0:Broker1为leader（Leader不会分配在一个Broker中）
      • Partition-1:Broker2为Leader（Leader不会分配在一个Broker中）
  • Partition 存储分布
    • 每个partition目录相当于一个文件被平均分配到多个大小相等的segment段数据中。每个segement file 消息数量不一定相等，这种特性方便old segment file 快速被删除。
    • 每个partition只需要支持顺序读写就行了，segment文件生命周期由服务端配置参数决定
    • 好处：可以快速删除无用文件，提高磁盘利用率
  • segment 存储结构
    • index file 和 data file：一一对应，索引文件和数据文件
    • partition全局从第一个segment从0开始，后续每个segment文件为上一个segment文件最后一个消息的offset值。数值最大为64位long文件，19位数字字符长度，没有数字用0填充
  • index file 索引文件
  • data file 数据文件
  • Message 物理结构
    • 8 byte offset：偏移量表示partition的第多少message。
    • 4 byte message size：message大小
    • 4 byte CRC32：用crc32校验 message
    • 1 byte magic：标识本次发布kafka服务程序协议版本号
    • 1 byte attributes：表示为独立版本或标识压缩类型或编码类型
    • 4 byte key length：表示key 的长度，当key为 -1 时，k byte key 字段不填
    • k byte key：可选
    • value bytes payload ：表示实际消费数据
  • 查看segment 日志
    • bin/kafka-run-class.sh kafka.tools.DumpLogSegments --files /data/kafka/kafka- logs/test-0/00000000000000000000.log --print-data-log

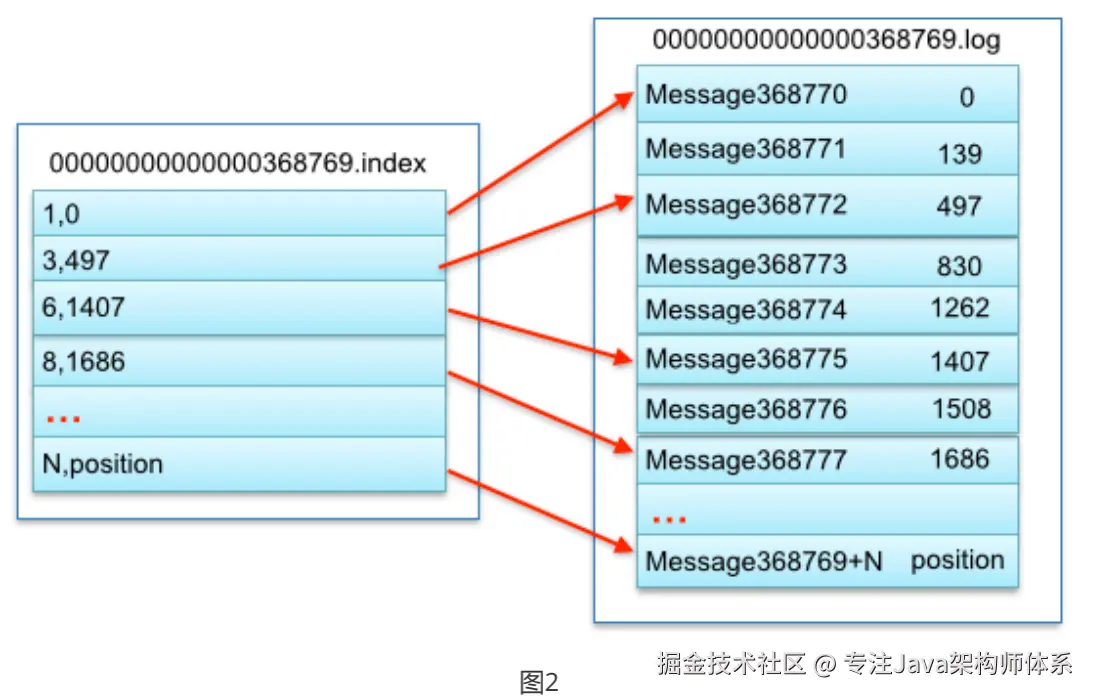

  • offset 查找 message
    • 查找segment file中，00000000000000000000.index 表示最开始的文件，起始偏移量为0。
    • 00000000000000368769.index 的消息起始偏移量为 368769 + 1= 368770
    • 比如当offset=368776时定位到 00000000000000368769.index|log
