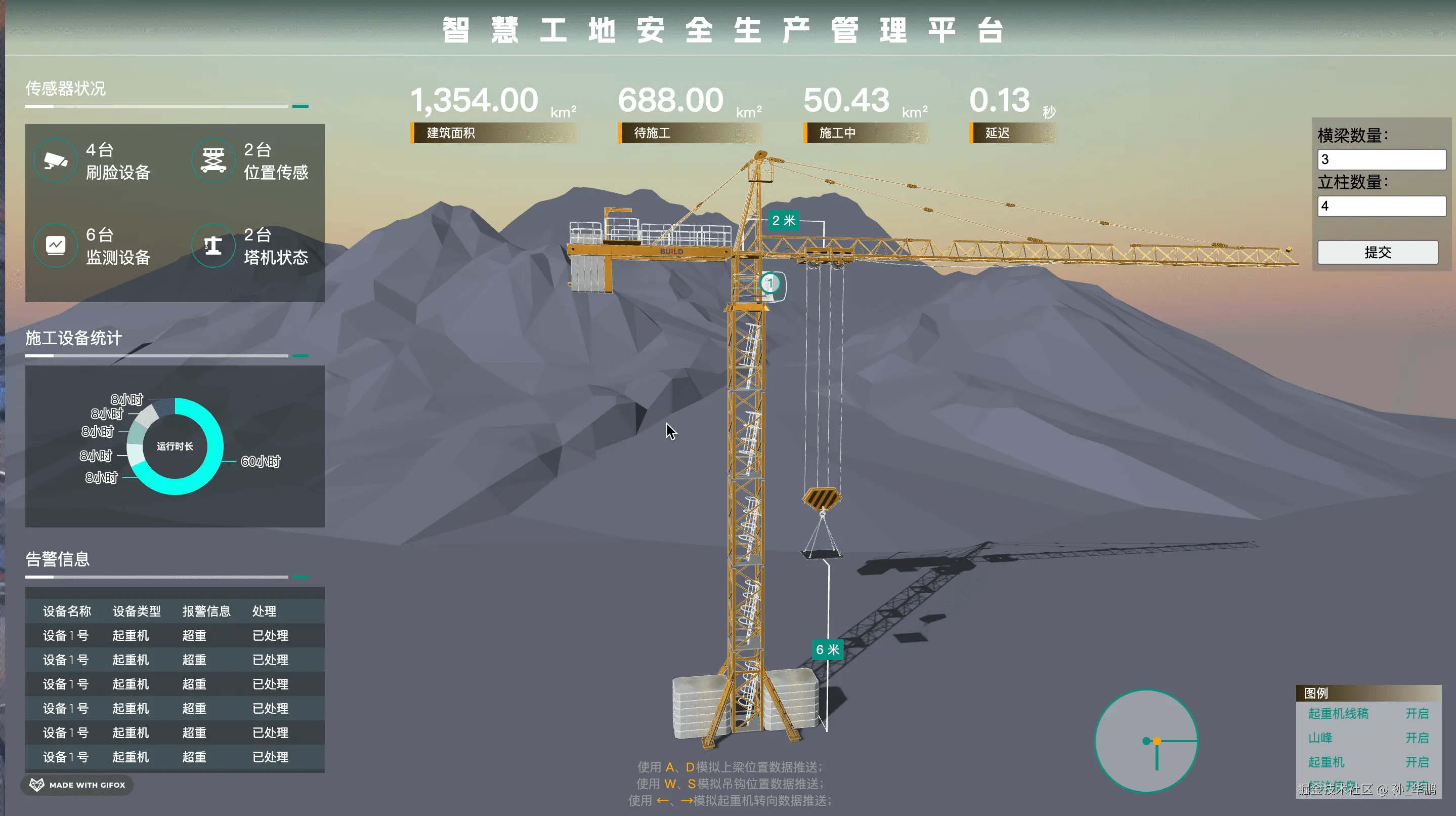

效果图
操作：
图例：
视频演示：
技术栈
- vite 4.3.2
- three 0.161.0
- node v18.19.0
正文
大屏由几个部分组成，最上部是标题，左侧是设备信息，右侧是图例，方向预览和表单，下面主要写的内容是3d部分操作，不涉及设备信息表头这些辅助类的模块
文件结构

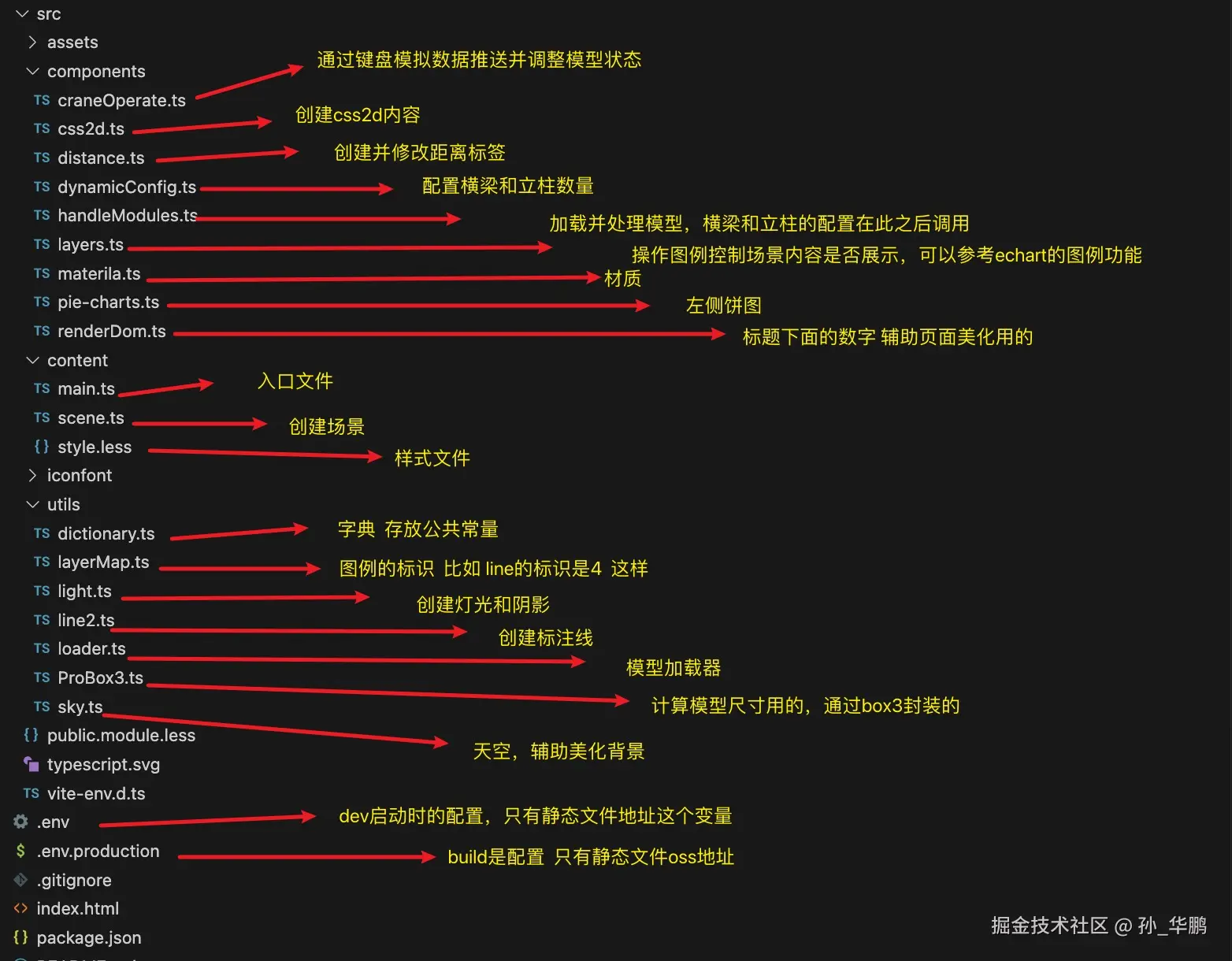

为了阅读代码方便，每一个功能都单独抽离到ts文件中，参考以下文件目录
(前摇真长啊~)
基础场景
场景
基础场景在文件scene.ts中主要包括 # THREE.Scene场景，用于承载所有3d部分的内容。
/** 场景 */
scene = new THREE.Scene();
scene.background = new THREE.Color('#000000');
scene.fog = new THREE.Fog(new THREE.Color("rgba(111, 114, 130, 0.5)"), 8000, 12000)
镜头
镜头使用的是PerspectiveCamera 透视相机，也是常规用的相机，没什么说的，这里要说一下camera.layers.enableAll()，项目中有图例的功能，主要api就是 camera.layers，enableAll启用所有图层，
enable 启用某个图层，disableAll 隐藏所有图层，toggle禁用某个图层
透视相机layers的api是从基类 Object3D继承来的，所以理论上基于Object类的物体都支持这个功能。
/** 相机 */
camera = new THREE.PerspectiveCamera(60, width / height, 0.2, 2000000);
camera.position.copy(cameraPos);
camera.layers.enableAll()
后续在模型中也设置相同的layers，在后面的处理模型和图例显示隐藏会具体提到
渲染器
代码中渲染器写了3种，但实际中只用到了两种THREE.WebGLRenderer和CSS2DRenderer
webglrenderer
renderer = new THREE.WebGLRenderer({
canvas,
precision: 'highp',
antialias: true,
powerPreference: 'high-performance',
logarithmicDepthBuffer: true,
});
renderer.toneMappingExposure = 0.6
renderer.setPixelRatio(window.devicePixelRatio);
renderer.setSize(width, height);
renderer.setPixelRatio(window.devicePixelRatio);
renderer.shadowMap.enabled = true;
renderer.shadowMap.needsUpdate = true
renderer.shadowMap.autoUpdate = true
构建时的参数除了canvas，其他都是调整性能的，代码里调整的都是最高性能，precision着色器精度，antialias抗锯齿，powerPreference以怎样的配置进行渲染，因为选用的渲染器是webglrenderer，所以这个api你也可以在webgl的源码中查看到
// 可选值
enum WebGLPowerPreference { "default", "low-power", "high-performance" };
// 默认值
WebGLPowerPreference powerPreference = "default";
这些值可以调整为其他可选值用来适配不同的设备性能

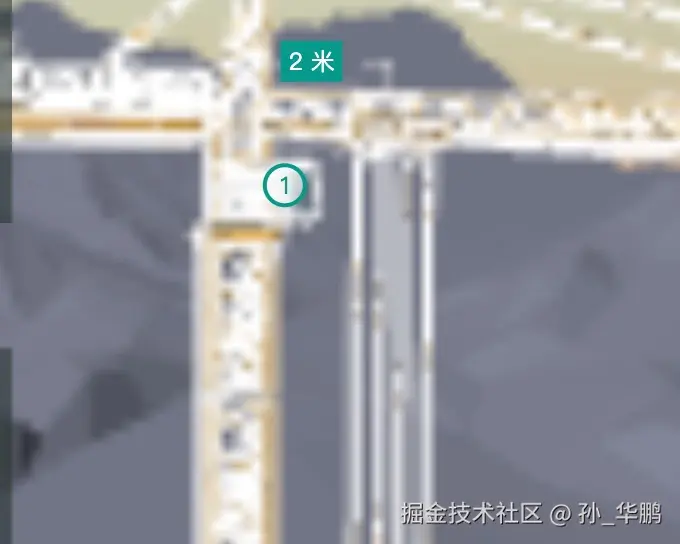

setPixelRatio是设置像素比的，用来防止渲染模糊的，这是设置成0.2的效果，如果你想做一些特殊的效果，可以根据不同的数值调整
shadowMap 是用来渲染阴影的，如果设备的性能不行，也可以不渲染，或者渲染低质量的阴影
CSS2DRenderer
labelRenderer = new CSS2DRenderer({
element: css2dDiv
});
labelRenderer.domElement.classList.add('css2d')
labelRenderer.setSize(width, height);
CSS2DRenderer是用来显示创建的css2DObject的，其实就是通过css的transform的属性将html的元素放置在不同位置，大概像这样
transform: translate(-50%, -50%) translate(476.36px, 228.269px);
而并不是将html元素放到3d世界中，3d渲染元素是canvas，而2d场景是另一个html元素内，如果想做遮挡，需要一些其他手段，比如做防碰撞功能时候需要两个以上塔机，而前面的塔机遮挡了后面的塔机，但是他们的名字标签都展示出来了，这时候需要处理后面被遮挡的塔机名称标签隐藏
具体做法可以参考我之前的文章threejs 打造 world.ipanda.com 同款3D首页，里面有详细的解释
控制器
controls = new OrbitControls(camera, renderer.domElement);
// 控制器限制
// 水平转角
controls.minAzimuthAngle = Math.PI * 0.25;
controls.maxAzimuthAngle = Math.PI * 0.75;
// 垂直转角
controls.minPolarAngle = Math.PI * 0.25;
controls.maxPolarAngle = Math.PI * 0.6;
// controls.maxDistance = 2500
// controls.minDistance = 500
controls.target.set(-144, 814, 0);
controls.addEventListener('start', () => {
controlsStartPos.copy(camera.position)
})
controls.addEventListener('end', () => {
controlsMoveFlag = controlsStartPos.distanceToSquared(camera.position) === 0
})
轨道控制器OrbitControls用于操作场景，旋转缩放，都可以单独进行限制，代码里将水平转角和垂直转角进行了限制，让用户只能在某个范围内进行操作，注释掉的代码maxDistance是控制缩放深度，你也可以通过各种enabled属性限制控制器的禁用和启用

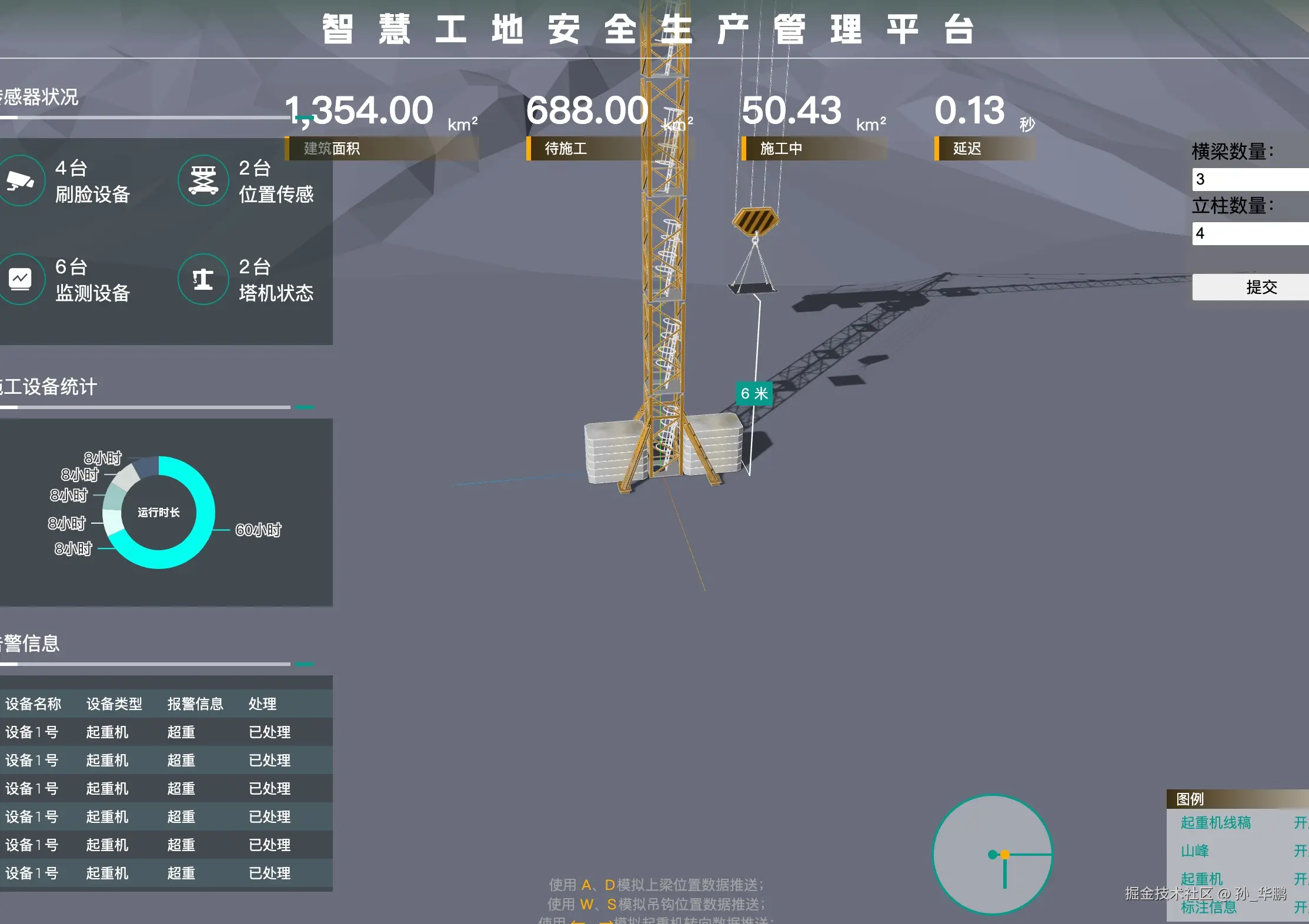

控制器的target是用来修改场景位置的，和相机的position不同，这个属性是可以直接修改场景的中心位置，代码中对此进行了设置，如果不设置则是下面的效果
场景的中心在屏幕正中央，导致模型并未展示完全，并且下面还都是空着的，在使用的过程中，根据需要调整。
处理模型

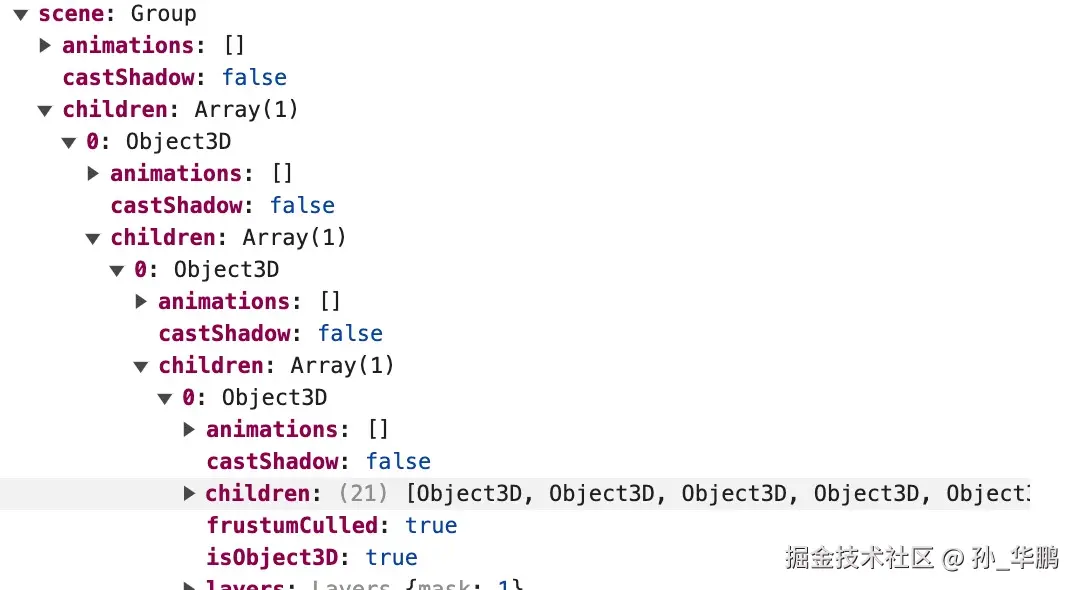

模型格式是gltf的，那么加载器就选择# GLTFLoader，在loader.ts中封装了loadGltf方法，返回GLTF类型，gltf中的scene就是加载后的模型信息
const gltfLoader = new GLTFLoader();
export function loadGltf(url: string) {
return new Promise<GLTF>((resolve, reject) => {
gltfLoader.load(url, function (gltf: GLTF) {
console.log(gltf);
resolve(gltf)
});
})
}
塔吊模型结构：
项目中加载了两个模型，一个是后面的山模型，另一个就是塔吊模型，加载模型以后需要对模型进行处理，比如绘制线稿、添加阴影，提取立柱和横梁模型等，都在handleModules.ts中进行的，
模型名称示意：
// 模型名称示意：
// cabine：小木屋；座舱；机舱
// plateforme：平台；月台
// plateforme-haut：上平台
// cables-haut：上电缆
// poulie：滑轮；滑车
// pied：脚；足；支柱
// beton-haut：上混凝土
// grue-barriere-support：起重机障碍物支架
// barrieres：障碍物；栅栏
// attaches-haut：上附件
// corps-haut-1：上体 1
// corps-haut-2：上体 2
// corps-haut-3：上体 3
// haut-jaune：黄色上部
// haut-gris：灰色上部
// corps-top：顶部主体
// accroche：挂钩；抓住
// RootNode： 旋转臂组
通过getObjectByName获取立柱对应的模型，删除原有模型(removeFromParent)并赋值给corpsCopy作为新的模型以便后续动态渲染立柱时候使用，横梁同理。
const corps002 = piedClone.getObjectByName('corps002');
if (corps002) {
corps002.removeFromParent()
corpsCopy = corps002.clone()
corpsCopy.traverse((mesh: any) => {
setLayers(mesh, 'crane')
mesh.castShadow = true
})
}
复制模型后通过traverse方法进行遍历，找到每一个模型，设置每一个模型的castShadow属性让模型产生阴影，setLayers设置模型的layers，图例根据不同模型的不同layers进行展示和隐藏
设置layers
export const setLayers = (mesh: Object3D, type: string) => {
const meshLayers = LayersMap.get(type);
if (meshLayers !== undefined) {
mesh.layers.set(meshLayers)
}
}
layersMap是模型类型和layers值的映射，在layerMap.ts文件内，如果想添加其他图例 也可以，只要camera设置的enable和模型的layers对应上，就可以控制显示隐藏
export const LayersMap = new Map([
['line', 2],
['mountain', 1],
['crane', 3],
['line-tag', 5],
['device-tag', 5],
])
以上展示了立柱的获取方法，通过getObjectByname的api获取相对应的模型，并赋值给一个公共变量
// 立柱标准节模型
export let corpsCopy: Object3D
// 立柱组
export let piedClone: Object3D
// 旋转上臂组
export let RootNode: Object3D
// 横柱标准节模型
export let corpsHautCopy: Object3D
于是我们得到了立柱和横梁的标准节模型

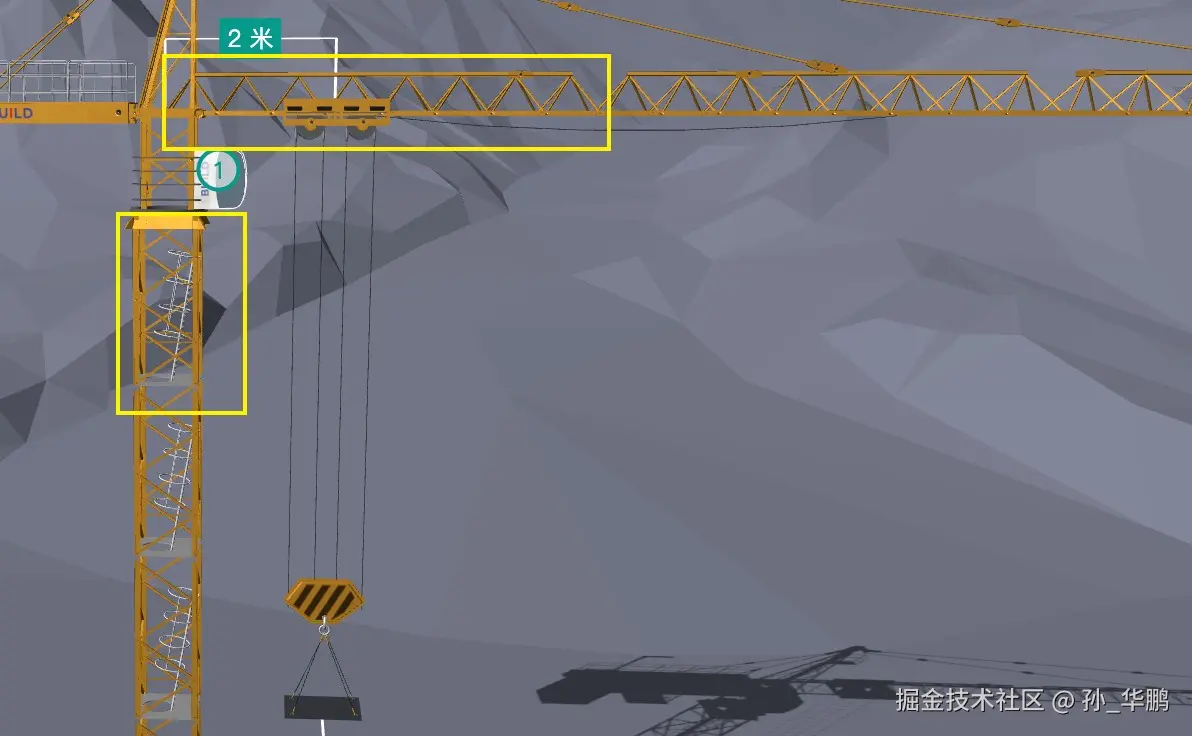

黄色框内两部分就是横梁和立柱的标准节，通过右侧的表单可以复制对应的数量并堆叠在一起，在dynamicConfig.ts文件中进行组装，我们拿横梁作为例子：
动态计算横梁的实际尺寸和模型尺寸
export const rowConfig = (rowCount: number) => {
const size = corpsHautCopy.userData.size
modalLength = size.z * rowCount
// 横梁标准件3米 * 数量，为总长
rowLength = rowCount * 5
// 横梁移动范围 为总长度
rowEffectiveRange.push(rowLength - 1)
for (let i = 0; i < rowCount; i++) {
const newHau = corpsHautCopy.clone();
newHau.position.z = -size.z * i
RootNode.add(newHau)
newHau.traverse((mesh: any) => {
const line = getLine(mesh, 10, undefined, 0.5)
mesh.parent.add(line)
setLayers(line, 'line')
})
}
}
从这个方法中得到：
模型总长度modalLength：标准件数量 rowCount * 标准件模型宽度 corpsHautCopy.userData.size.z(加载模型时通过getBox3Info获取corpsHautCopy.userData.size = size)
实际总长度allLength：标准件数量 * 标准件实际宽度 3米（模拟的）
标准件位置 -size.z * i 标准件模型宽度 * 索引（第几个标准件）
这样我们就计算出了标准件组成的实际宽度和模型宽度，用来计算比例，在代码中对模型绘制了线稿和设置线稿的layers

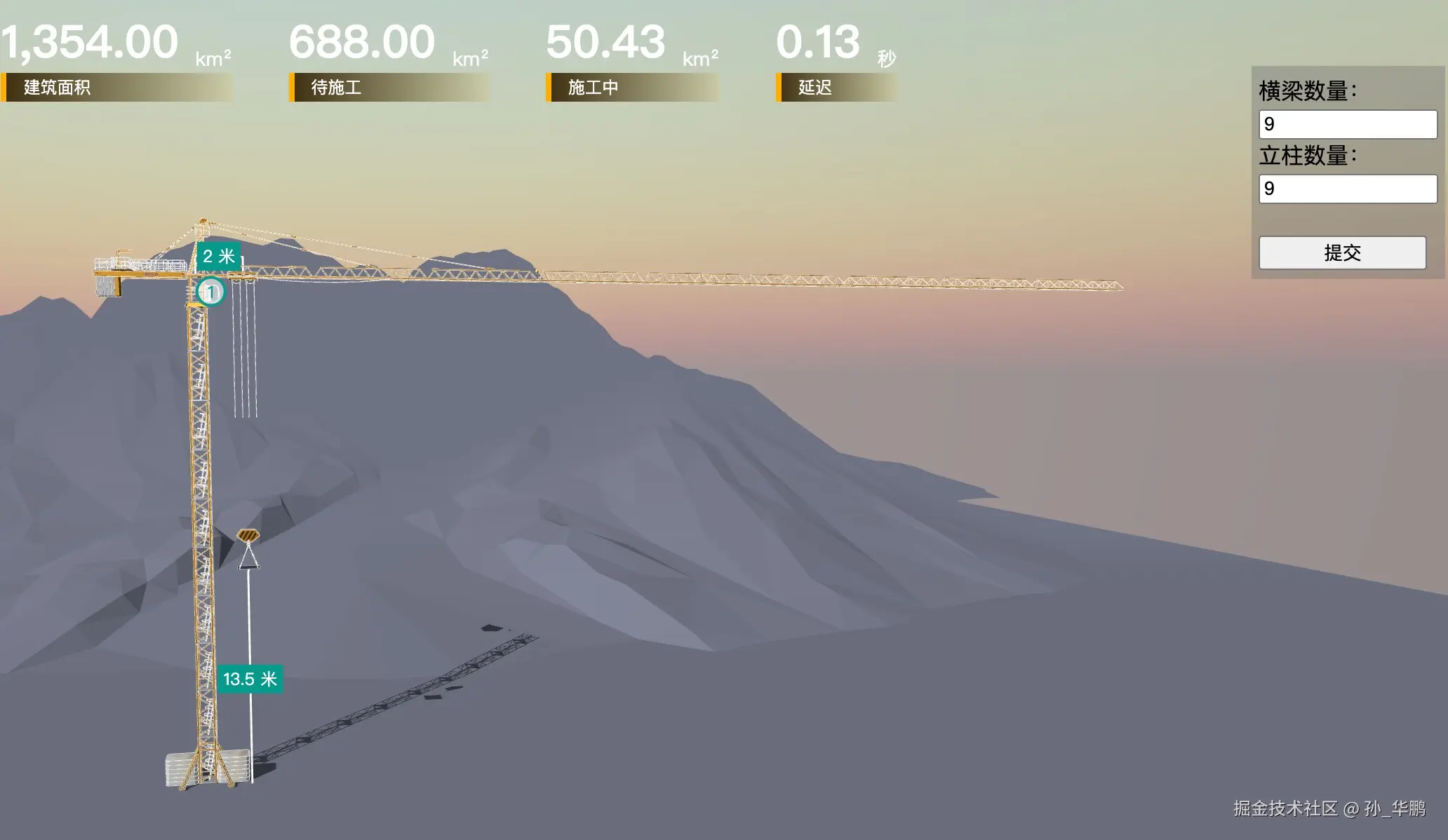

横梁和立柱都设置最大值9时的效果图：
模拟横梁上小车的位置
移动逻辑 distance.ts文件中包含修改方向盘对应位置，绘制距离标注等功能DistanceTags类用作绘制距离标注和动态修改距离标注的功能
模拟数据字段：distance（推送传入）
横梁实际总长度：allLength（前文获取到的）
横梁模型总长度：modalLength（前文获取到的）
计算比例 sl：distance/allLength
计算小车位置：modalLength * sl
changeModaPosition(distance: number) {
this.distance = distance
const sl = this.distance / this.allLength;
this.proportion = sl
const position = this.modalLength * sl
this.name2d.element.innerText = `${distance} 米`
return position
}
绘制标注信息
还是以横梁举例：横梁的标注信息含有白色的区域线，还有标签文字，首先要确定区域线的几个定点，首先确认start点位和end点位，再根据固定的偏移量设定其他两点，一共四个点位组成一个区域线。这里讲的是初始化时的标注信息。
// 获取横梁小车的世界坐标
const { worldPosition } = getBox3Info(poulie_poulie_0)
const start = new Vector3(0, worldPosition.y, 0)
const point1 = new Vector3(0, worldPosition.y + offset, 0)
const end = start.clone().setZ(worldPosition.z)
const point2 = end.clone().setY(start.y + offset)

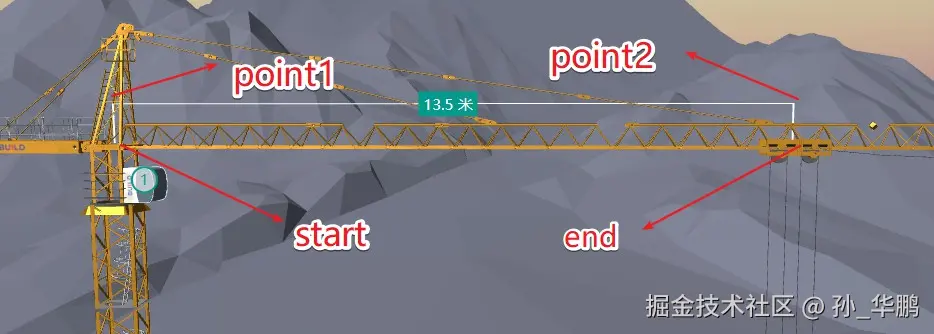

起点是从0,0,0的位置将高度设置为worldPosition.y，这个是横梁小车的y轴世界坐标，从起点出发，到point1点位，只是将y轴改变了，让它变得更高，offset是自定义的常亮，展示图中的效果的offset是80，当然也可以自定义，根据自己喜好来，end坐标和start坐标唯一的区别就是z轴位置变了，变得更远，也是根据横梁小车的z轴世界坐标获取，而point2是基于end点位将y轴加一个offset的距离。这样四个点就形成了一个区域
动态改变标注
动态改变横梁标注信息在changeRowDistance方法中需要重新计算四个点位，改变的只有end和point2，因为在横梁小车移动时，只有结束的位置改变了，记得上面提到的修改小车position的方法了么，通过获取的position，来计算end和point2的点位信息
const end = start.clone().setZ(-position)
const point2 = end.clone().setY(start.y + offset)
创建和修改标注信息
通过前面确定的点位信息构建成一个Float32Array再使用BufferGeometry缓冲几何形状将这几个点位信息设置为顶点信息
getGeometry() {
const vertices = new Float32Array([
...this.poulieStart.toArray(),
...this.point1.toArray(),
...this.point2.toArray(),
...this.poulieEnd.toArray()
]);
const geometry = new BufferGeometry();
// itemSize = 3 因为每个顶点都是一个三元组。
geometry.setAttribute('position', new BufferAttribute(vertices, 3));
return geometry
}
这样我们就得到了一个缓冲几何形状，再使用line2.ts中提供的方法geometryAttribute2Array将定点信息转成line2线段，
// 将BufferGeometry的顶点信息转成数组
export const geometryAttribute2Array = (geometry: BufferGeometry) => {
let linePoints = []
if (geometry.isBufferGeometry) {
const position = geometry.getAttribute('position')
const { count } = position
// 循环几何体的顶点信息并加入到linePoints中。
for (let i = 0; i < count; i++) {
const v3 = new Vector3().fromBufferAttribute(position, i);
linePoints.push(v3.x, v3.y, v3.z)
}
}
const line2Geometry = new LineGeometry();
line2Geometry.setPositions(linePoints);
let line2 = new Line2(line2Geometry, radarLine2MatLine);
return line2
}
想要绘制线段只要传入geometry就可以了，有了顶点信息也绘制出区域线了，那么接下来就是文字标注了，文字标注使用到的就是前面提的css2dObject了，其实就是一个dom元素，确定一下position就可以了，而这个position就是point1和point2这两个点位中间的位置：
getCss2dLabelPos() {
const center = this.point2.clone().sub(this.point1).divideScalar(2)
return center
}
用到的都是vector3向量的api：sub相减和divideScalar除以标量
创建css2dObject时需要先创建一个div再将想要放的内容append给div或者直接修改div的innerHTML，当然我这里使用的是原生html，如果用react或者vue这样的mvvm框架的话，需要将框架组件转成html元素后再去创建css2dObject对象。
export const css2dContent = (info: DistanceLabelType) => {
// 创建一个div元素
const moonMassDiv = document.createElement('div');
moonMassDiv.classList.add(info.class);
moonMassDiv.innerHTML = `${info.text}`
if (info?.clickBack) {
moonMassDiv.addEventListener('click', info?.clickBack)
}
const label = new CSS2DObject(moonMassDiv);
return label
}
同理驾驶舱的那个标注也是这样写的。
模拟数据推送

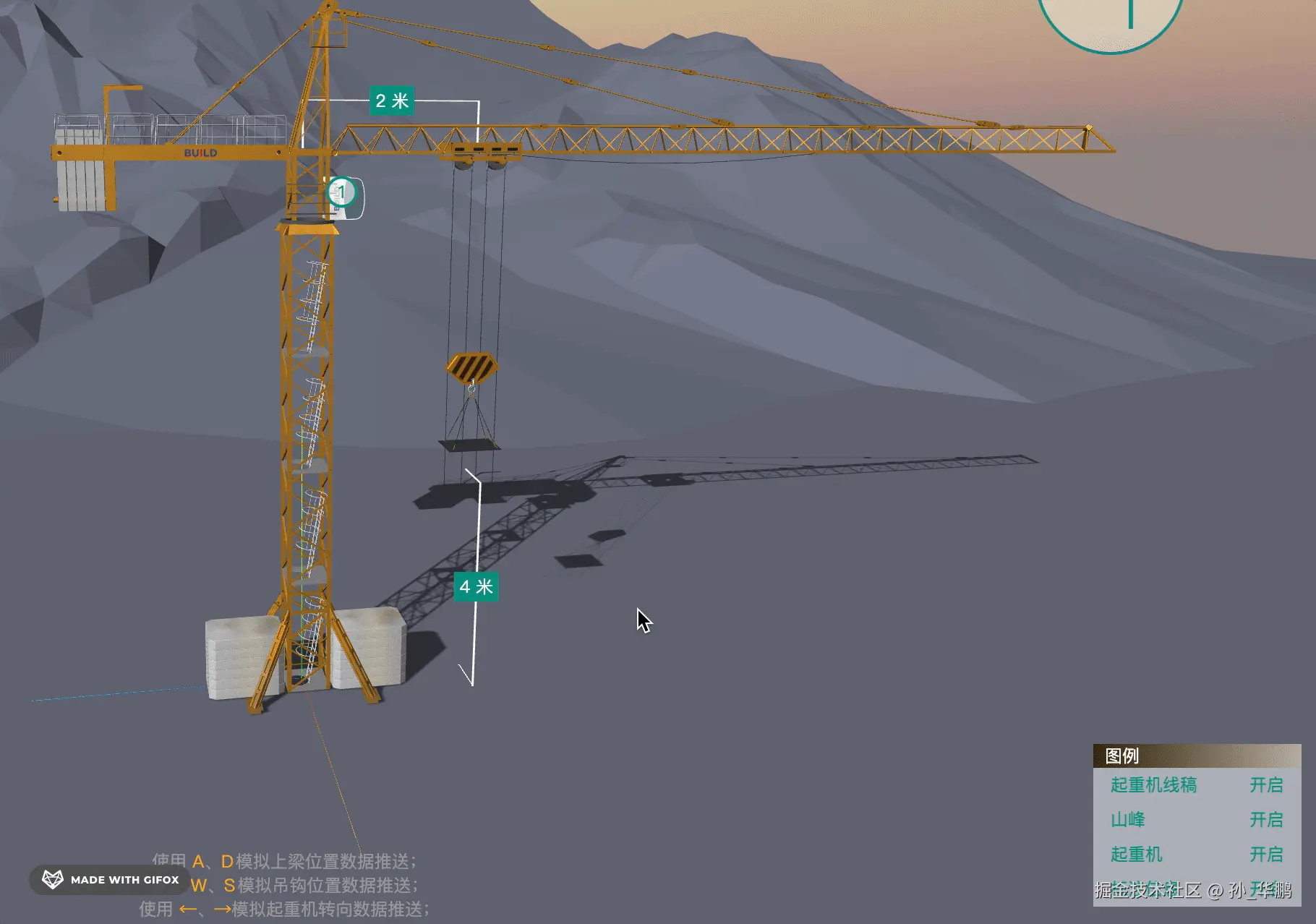

键盘监听回调在craneOperate.ts文件中，操作方法有三种，
上下移动平台 changeColumnDistance
左右移动横梁小车 changeRowDistance
旋转塔吊方法
changeRowDistance修改横梁小车的方法前面讲过了，上下移动平台方法和左右移动的方法类似，只不过是轴向变了，左右移动改变的是模型position的Z轴，而上下移动改变的是模型的Y轴；

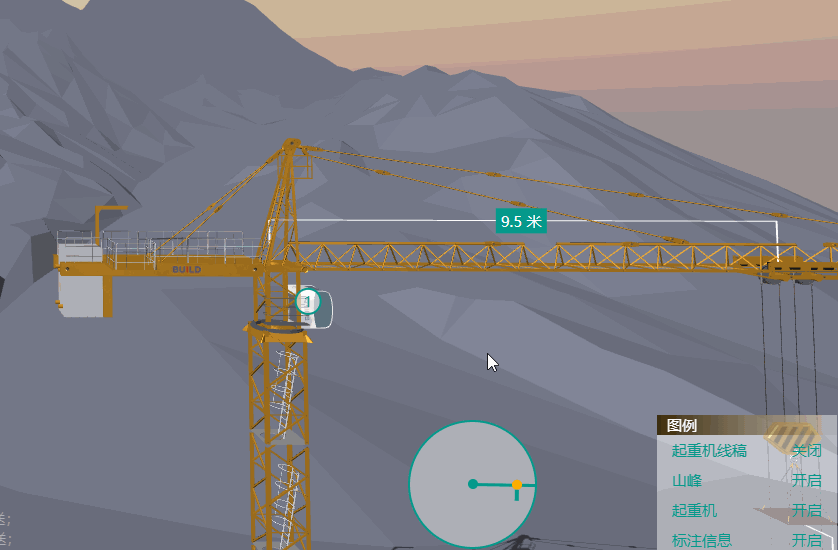

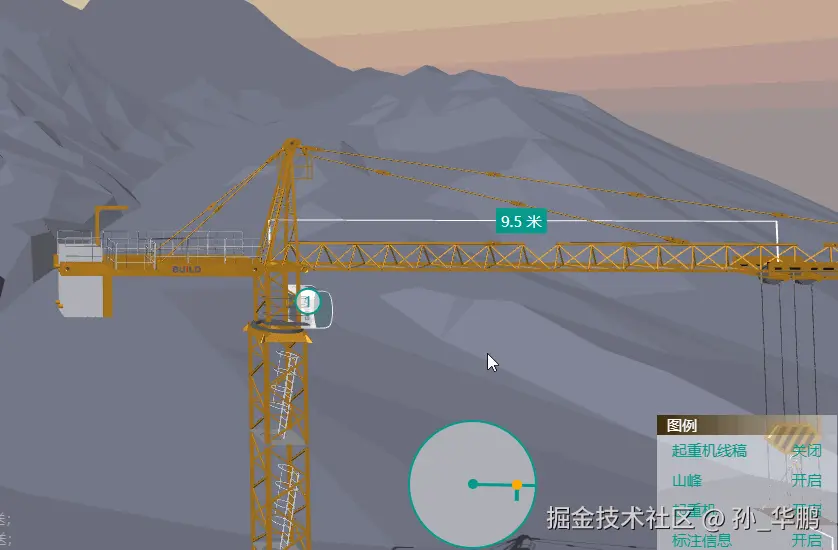

旋转塔吊相对其他比较简单。需要旋转的模型组在整个塔吊的模型里名称是RootNode，所以我们还用getObjectByName获取到对应的模型，在操作的时候改变rotation.y即可。
RootNode.rotation.y += rotateStep
有一点需要注意，这个旋转角度是要和右下角2维图例的旋转相同，但是呢，rotation是代表弧度，是一个euler欧拉角，而css的transform的rotate是角度deg，所以这时候就需要转变一下了，利用弧度转角度的方式
if (needle) {
// rotate的弧度换算成transform用的角度
(needle as any).style.transform = `rotate(${-rotate * 180 / Math.PI}deg)`
}
这样3d模型的旋转和2d图例的旋转就对应上了
图例显示隐藏
图例显示隐藏只是一个例子，主要满足显示的东西太多而导致画面变得凌乱，还那防碰撞功能举例，多个塔吊模型的时候，要专注看某两个模型之间的碰撞关系，就需要隐藏掉其他的塔吊模型，而又不能直接删除，再看的时候再加载一次，所以要用到layers，前面处理模型的时候已经将layers设置进去了，所以监听图例的点击事件做出对应的显示或者隐藏动作即可，功能在文件layers.ts中
...
if (newState) {
camera.layers.enable(layers)
} else {
camera.layers.toggle(layers)
}
...
抛去dom的操作只剩两个api，就是enable启用某个图层接受一个图层序列，在前文定义的layersMap映射对应的layers值，toggle隐藏该图层，具体api看camera和Object3d的介绍，用处很大，这是官网的介绍：
物体的层级关系。 物体只有和一个正在使用的Camera至少在同一个层时才可见。当使用Raycaster进行射线检测的时候此项属性可以用于过滤不参与检测的物体.
结语
