图1
图2

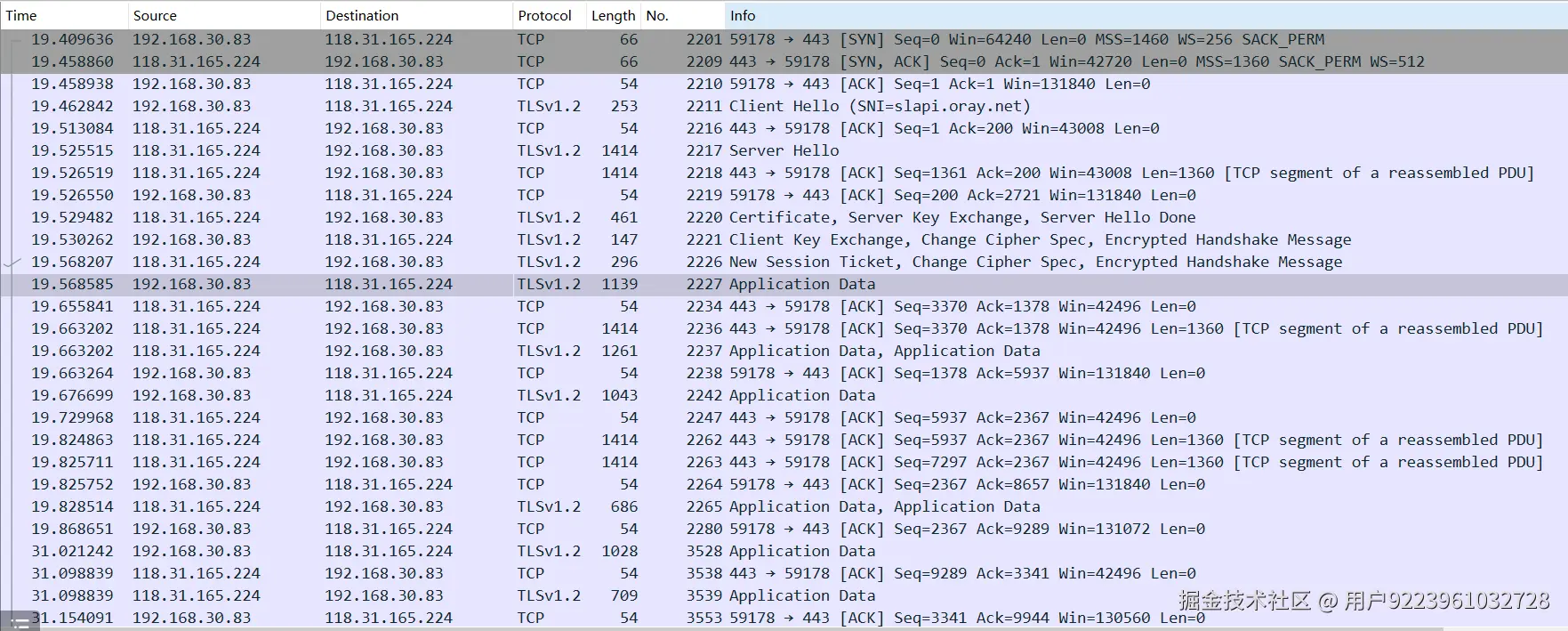

图1解释 TCP 3次握手过程
TCP（传输控制协议）三次握手是建立一个可靠的连接所必须的过程，它确保了数据的发送和接收双方都准备好进行数据交换。以下是根据你提供的截图内容，对TCP三次握手过程的解释：
1. **SYN（同步序列编号）**: 客户端发送一个TCP段给服务器，其中包含SYN标志位设置为1，序列号（Seq）设置为0，窗口大小（Win）设置为64240等。这表示客户端希望建立连接，并告知服务器它准备发送数据。
2. **SYN-ACK（同步-确认）**: 服务器接收到客户端的SYN段后，如果同意建立连接，则会发送一个TCP段作为响应。这个段的SYN标志位和ACK（确认）标志位都被设置为1，序列号（Seq）为0，确认号（Ack）设置为客户端的序列号加1（这里是1），窗口大小（Win）为42720等。这表示服务器已经接收到客户端的连接请求，并准备好发送数据。
3. **ACK（确认）**: 客户端接收到服务器的SYN-ACK段后，会发送最后一个TCP段来确认连接的建立。这个段的ACK标志位设置为1，序列号（Seq）加1（这里是1），确认号（Ack）为服务器的序列号加1。客户端的窗口大小（Win）为131840等。这表示客户端已经接收到服务器的连接请求，并准备好接收数据。
从你提供的截图中，我们可以看到以下三次握手的详细信息：
- 客户端IP地址 `192.168.0.110` 向服务器IP地址 `118.31.165.224` 发送了一个SYN段，请求建立连接。
- 服务器接收到请求后，发送了一个SYN-ACK段作为响应。
- 客户端接收到SYN-ACK后，发送了一个ACK段来确认连接的建立。

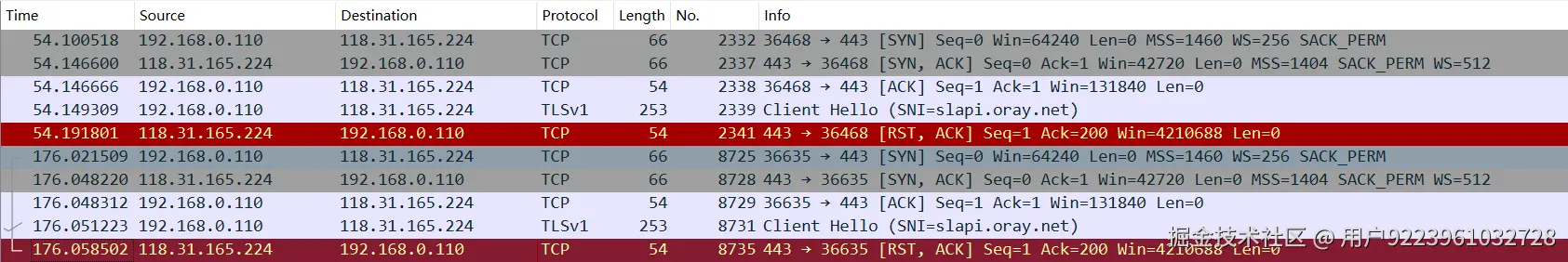

然而，从截图中我们也可以看到，在第一次尝试建立连接时，服务器发送了一个RST（重置）段，这通常表示连接请求被拒绝或存在问题。这可能是由于多种原因，比如客户端发送的TLS握手信息（Client Hello）不符合服务器的要求。之后，客户端尝试重新建立连接，并成功完成了三次握手过程。
请注意，截图中还包含了TLS（传输层安全协议）的握手信息，这是在TCP连接建立之后进行的，用于建立一个安全的通信通道。
在TCP三次握手过程中，SYN、ACK、SEQ等术语具有特定的含义和作用
1. **SYN（Synchronize Sequence Numbers）同步序列编号**:
- 作用：SYN是一个TCP标志位，用于建立连接时同步双方的序列号。当设置为1时，表示这是一个连接请求。
- 举例：客户端发送的TCP段，SYN标志位设置为1，序列号（Seq）设置为0，表示客户端希望开始一个新连接。
2. **ACK（Acknowledgment）确认**:
- 作用：ACK也是一个TCP标志位，用于确认收到的数据段。当设置为1时，表示接收方已经成功接收并确认了发送方的数据。
- 举例：服务器响应客户端的SYN请求时，ACK标志位设置为1，确认号（Ack）设置为客户端序列号加1，表示服务器已经接收并确认了客户端的SYN请求。
3. **Seq（Sequence Number）序列号**:
- 作用：序列号用于标识TCP段中数据的第一个字节的编号。每个TCP段都有一个序列号，确保数据的有序传输。
- 举例：客户端发送的SYN段中，序列号设置为0，表示这是客户端开始发送的第一个TCP段。
4. **Ack（Acknowledgment Number）确认号**:
- 作用：确认号是期望接收的下一个字节的序列号。它是对之前接收到的数据段的响应，告诉发送方下一个数据段应该从哪个序列号开始发送。
- 举例：服务器在发送SYN-ACK响应时，确认号设置为客户端序列号加1，即如果客户端的序列号是0，服务器的确认号就是1。
在TCP三次握手的上下文中，这些术语的作用可以总结如下：
- **第一次握手**：客户端发送SYN段（SYN=1, Seq=0），请求建立连接。
- **第二次握手**：服务器接收到SYN请求后，发送SYN-ACK段（SYN=1, ACK=1, Ack=客户端Seq+1），表示同意建立连接。
- **第三次握手**：客户端接收到SYN-ACK后，发送ACK段（ACK=1, Seq=客户端Seq+1, Ack=服务器Seq+1），完成连接建立。
这个过程确保了双方的接收和发送能力都得到了验证，从而建立了一个可靠的连接。
