linux 内存总结

天然533
272 阅读33分钟

linux memory

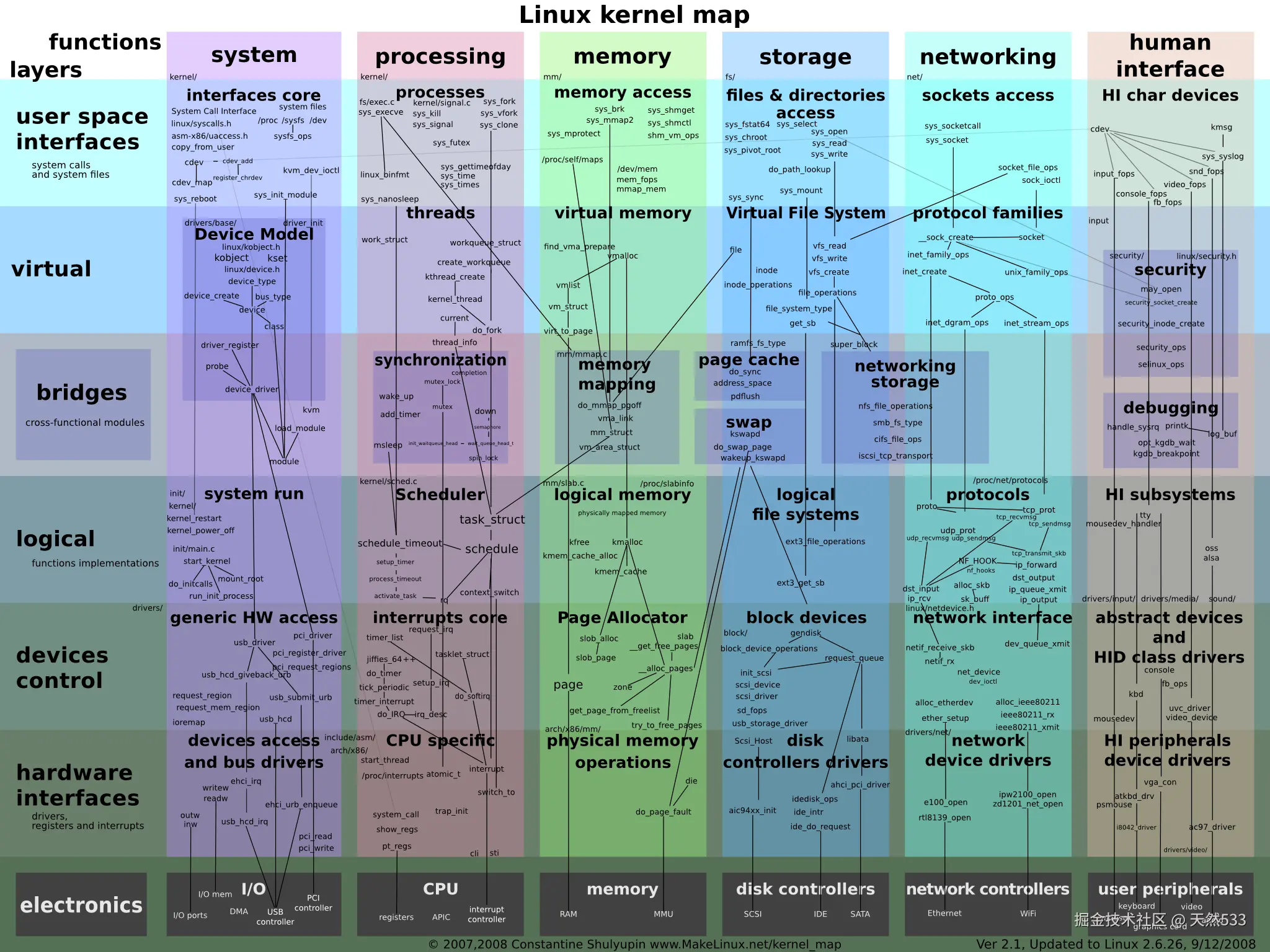

我们在研究linux内存管理的时候先来看一张图，我们先通过这个图，可以看出来linux内存管理包含了哪些主要的功能。

我们从下往上来看，第一眼看上去会比较乱，我们先对每一块有一个大概的认知即可。

  • memory
  • MMU 在虚拟内存中，CPU访问任何内存都是通过虚拟内存地址来访问的，但是实际上最终访问内存还是得用物理内存地址。所以在CPU中存在一个MMU，负责把虚拟地址转化为物理地址，然后再去访问内存。
  • physical memory operations
  • 物理内存如何划分的?操作系统怎么知道内存？
  • page Allocator
  • 内存页如何分配的
  • logical memory
  • kfree,kmalloc,kmem_cache等，这里的函数都是k开头的，那我们先不要细究，知道他肯定是和内核有关的就行了
  • memory mapping
  • 字面理解内存映射？到底干啥的后面在研究
  • virtual memory
  • 虚拟内存,我们都知道应用程序在申请内存的时候不是直接给你分配物理地址，而是给你一串连续的虚拟内存地址
  • memory access
  • 内存访问，那这个就是内核给我提供的api，可以调用这些接口去做操作内存的事情啦

到这里我们其实对linux管理内存做了哪些事情有个大概的认知轮廓了，然后我们一步一步，结合机器上的环境+架构图+代码，一步一步去深入理解linux是如何管理内存的

一、物理内存

1.1 物理内存初始化

在服务器上⼀般都会插很多条内存。但Linux内核在刚启动的时候是不了解这些硬件信息的。内核必须对整个系统 中的内存进⾏初始化，以⽅便后⾯的使⽤。具体过程包括物理内存检测、memblock初期分配器创建、内存NUMA 之node节点信息获取、⻚管理机制初始化、向伙伴系统交接可⽤内存范围等

  • 内核如何知道我们的机器有多大内存？这是我们的服务器一共16*32GB=512GB
@#dmidecode |grep -w "Memory Device" -A 5|grep Size:|grep "Size: 32 GB"|grep -v Range
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
Size: 32 GB
  • 为什么机器内存变少了?
@#free -g
total used free shared buff/cache available
Mem: 503 240 135 8 127 227
Swap: 0 0 0
1.1.1 固件程序介绍

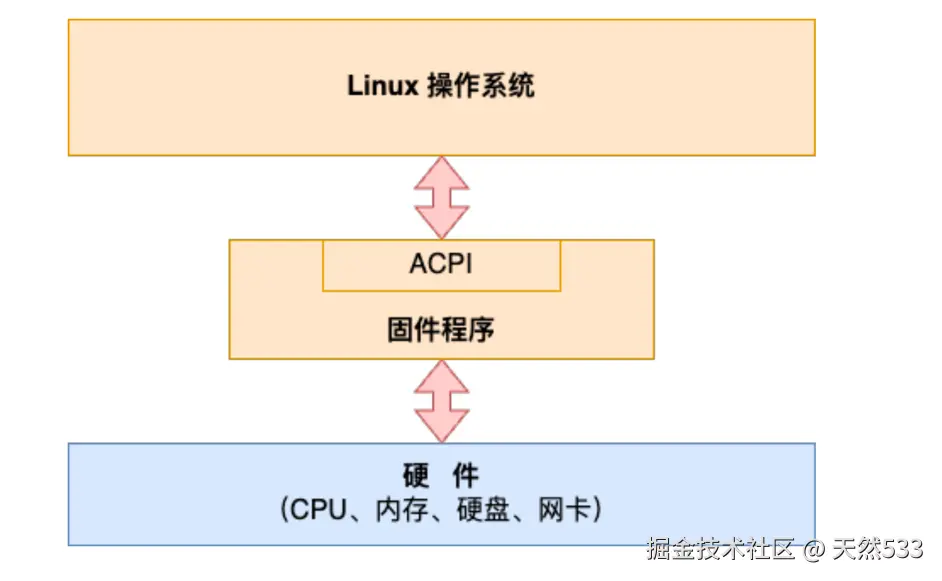

内核需要识别到这些内存才可以进⾏后⾯的使⽤。 但其实操作系统在刚刚启动的时候，对内存的可⽤地址范围、NUMA分组信息都是⼀⽆所知。在计算机的体系结构 中，除了操作系统和硬件外，中间还存在着⼀层固件（firmware）。

固件是位于主板上的使⽤ SPI Nor Flash 存储着的软件。起着在硬件和操作系统中间承上启下的作⽤。它对外提供 接⼝规范是⾼级配置和电源接⼝（ ACPI，Advanced Configuration and Power Interface）。其第⼀个版本ACPI1.0是1997年的时候由英特尔、微软和东芝公司共同推出的。截⽌书稿写作时最新的版本是2022年8⽉发布的6.5版本。在UEFI论坛⾥可以下载到最新的规范⽂档uefi.org/sites/defau… 在这个规范中，定义了计算机硬件和操作系统之间的接⼝，包含的主要内容有计算机硬件配置描述、设备通信⽅式、电源功能管理等功能。在计算机启动过程中，固件负责着硬件⾃检、初始化硬件设备、加载操作系统引导程序，将控制权转移到操作系统并提供接⼝供操作系统读取硬件信息。操作系统所需要的内存等硬件信息都是通过固件来获取的。

通过内核日志可以清晰的看到BIOS对物理内存的结果:

@#grep kernel /var/log/messages*|grep -v audit|grep BIOS-e820:
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x0000000000000000-0x000000000009bfff] usable
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x000000000009c000-0x000000000009ffff] reserved
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x00000000000e0000-0x00000000000fffff] reserved
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x0000000000100000-0x000000007a288fff] usable
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x000000007a289000-0x000000007af0afff] reserved
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x000000007af0b000-0x000000007b93afff] ACPI NVS
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x000000007b93b000-0x000000007bab4fff] ACPI data
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x000000007bab5000-0x000000007bae8fff] usable
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x000000007bae9000-0x000000007bafefff] ACPI data
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x000000007baff000-0x000000007bafffff] usable
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x000000007bb00000-0x000000008fffffff] reserved
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x00000000feda8000-0x00000000fedabfff] reserved
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x00000000ff310000-0x00000000ffffffff] reserved
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: BIOS-e820: [mem 0x0000000100000000-0x000000207fffffff] usable

小结：linux就是通过固件程序提供的ACPI接口获取到物理内存的信息

1.1.2 memblock分配器申请内存

内核在启动时伙伴系统创建之前，所有的内存都是通过memblock内存分配器来分配的。⽐较重要的两个使⽤的场 景是crash kernel和⻚管理初始化。

crash kernel 申请内存

内核为了在崩溃时能记录崩溃的现场，⽅便以后排查分析，设计实现了⼀套kdump机制。kdump机制实际上在服 务器上启动了两个内核，第⼀个是正常使⽤的内核，第⼆个是崩溃发⽣时的应急内核。有了kdump机制，发⽣系统 崩溃的时候kdump使⽤kexec启动到第⼆个内核中运⾏。这样第⼀个内核中的内存就得以保留下来了。然后可以把 崩溃时的所有运⾏状态都收集到dump core中。

@#cat /etc/default/grub
GRUB_TIMEOUT=5
GRUB_DISTRIBUTOR="$(sed 's, release .*$,,g' /etc/system-release)"
GRUB_DEFAULT=saved
GRUB_DISABLE_SUBMENU=true
GRUB_TERMINAL_OUTPUT="console"
GRUB_CMDLINE_LINUX="crashkernel=512M-2G:64M,2G-4G:128M,4G-8G:192M,8G-:256M biosdevname=0 net.ifnames=0 rhgb quiet numa=off intel_idle.max_cstate=0 processor.max_cstate=1 rdblacklist=igb"
GRUB_DISABLE_RECOVERY="true"

这里我们不对 kdump 机制过多展开，我们想重点说的是这套机制是需要额外的内存才能⼯作的。通过 reserve_crashkernel_low 和 reserve_crashkernel两个函数向 memblock 内存分配器申请内存。

@#grep kernel /var/log/messages*|grep -v audit|grep -i crash
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: Command line: BOOT_IMAGE=/boot/vmlinuz-4.14.105-19-0018 root=UUID=e4335d3f-cff7-467c-9b8b-c7606ee07455 ro crashkernel=512M-2G:64M,2G-4G:128M,4G-8G:192M,8G-:256M biosdevname=0 net.ifnames=0 rhgb quiet numa=off intel_idle.max_cstate=0 processor.max_cstate=1 rdblacklist=igb
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: Reserving 256MB of memory at 608MB for crashkernel (System RAM: 130978MB)
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: Kernel command line: BOOT_IMAGE=/boot/vmlinuz-4.14.105-19-0018 root=UUID=e4335d3f-cff7-467c-9b8b-c7606ee07455 ro crashkernel=512M-2G:64M,2G-4G:128M,4G-8G:192M,8G-:256M biosdevname=0 net.ifnames=0 rhgb quiet numa=off intel_idle.max_cstate=0 processor.max_cstate=1 rdblacklist=igb
/var/log/messages-20240616:Jun 11 12:12:49 dc05-prod-lan-hadoop-host-610154 kernel: megaraid_sas 0000:84:00.0: firmware crash dump#011: no
/var/log/messages-20240616:Jun 11 04:13:04 dc05-prod-lan-hadoop-host-610154 systemd: Starting Crash recovery kernel arming...
/var/log/messages-20240616:Jun 11 04:13:06 dc05-prod-lan-hadoop-host-610154 systemd: Started Crash recovery kernel arming.
⻚管理初始化

将来Linux的伙伴系统是按⻚的⽅式来管理所有的物理内存的，⻚的⼤⼩是 4KB。每⼀个⻚都需要使⽤⼀个 struct page 对象来表示。这个对象也是需要消耗内存的。在不同的版本中，struct page 的⼤⼩不⼀样，⼀般⼤⼩是 64字节。

如何知道struct page大小呢？关于struc page可以在这个代码下面看定义

//file:include/linux/mm_types.h
struct page {
unsigned long flags;
...
}

不过看代码肯定一头雾水，我们直接debug:

@#mkdir /home/structpage
@#cd /home/structpage

#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/sched.h>
#include <linux/fdtable.h>
#include <linux/fs_struct.h>
#include <linux/mm_types.h>
#include <linux/init_task.h>
#include <linux/types.h>
#include <linux/atomic.h>
MODULE_LICENSE("GPL");

static int __init print_pcb(void){
printk("begin.n");
size_t page_size = sizeof(struct page);
printk("struck page:%lu",page_size);
return 0;
}
static void __exit exit_pcb(void){
printk("exiting...n");
}
module_init(print_pcb);
module_exit(exit_pcb);

obj-m:=structpage.o
CURRENT_PATH:=$(shell pwd)
LINUX_KERNEL:=$(shell uname -r)
LINUX_KERNEL_PATH:=/usr/src/linux-headers-$(LINUX_KERNEL)
all:
make -C $(LINUX_KERNEL_PATH) M=$(CURRENT_PATH) modules
clean:
make -C $(LINUX_KERNEL_PATH) M=$(CURRENT_PATH) clean

root@new-ubuntu-server:/home/structpage# make
make -C /usr/src/linux-headers-5.15.0-113-generic M=/home/structpage modules
make[1]: Entering directory '/usr/src/linux-headers-5.15.0-113-generic'
CC [M] /home/structpage/structpage.o
/home/structpage/structpage.c: In function ‘print_pcb’:
/home/structpage/structpage.c:15:9: warning: ISO C90 forbids mixed declarations and code [-Wdeclaration-after-statement]
15 | size_t page_size = sizeof(struct page);
| ^~~~~~
MODPOST /home/structpage/Module.symvers
CC [M] /home/structpage/structpage.mod.o
LD [M] /home/structpage/structpage.ko
BTF [M] /home/structpage/structpage.ko
Skipping BTF generation for /home/structpage/structpage.ko due to unavailability of vmlinux
make[1]: Leaving directory '/usr/src/linux-headers-5.15.0-113-generic'

root@new-ubuntu-server:/home/structpage# ls
Makefile modules.order Module.symvers structpage.c structpage.ko structpage.mod structpage.mod.c structpage.mod.o structpage.o

#加载内核模块
root@new-ubuntu-server:/home/structpage# insmod structpage.ko

#我们可以看到打印的是64
root@new-ubuntu-server:/home/structpage# dmesg -T
[Tue Jul 2 14:50:22 2024] begin.
[Tue Jul 2 14:50:22 2024] struck page:64
[Tue Jul 2 14:50:36 2024] exiting...
#卸载内核模块
root@new-ubuntu-server:/home/structpage# rmmod structpage

由于struct page 结构体⼤⼩是 64 字节。那么平均每 4 KB 就额外需要消耗 64 字节内存⽤来存储这个对象。 64/4096 约等于 1.56%，那么管理 16 GB 的内存⼤约需要 (16*1024 MB) * 1.56%，约 256 MB 的内存。 相信看到这⾥，你就能理解开篇中提到为什么free -m看到的内存少了。Linux 并不会把全部的物理内存都提供给我 们使⽤。Linux 为了维护⾃身的运⾏，会需要消耗⼀些内存。在本⽂中我们介绍了 kdump 机制对内存的消耗，也 介绍了内存的⻚管理机制对内存的占⽤。但实际上还以⼀些其他的消耗，例如 NUMA 机制中的 node 、zone 的管 理等等也都需要内存。所以如果你通过 free -m 查看到可⽤内存⽐实际的物理内存⼩也丝毫不⽤感到奇怪。

1.2 物理内存划分

linux内核在获取到机器物理层面的大小后还需要对内存进行分层，那内核是如何进行划分的呢？

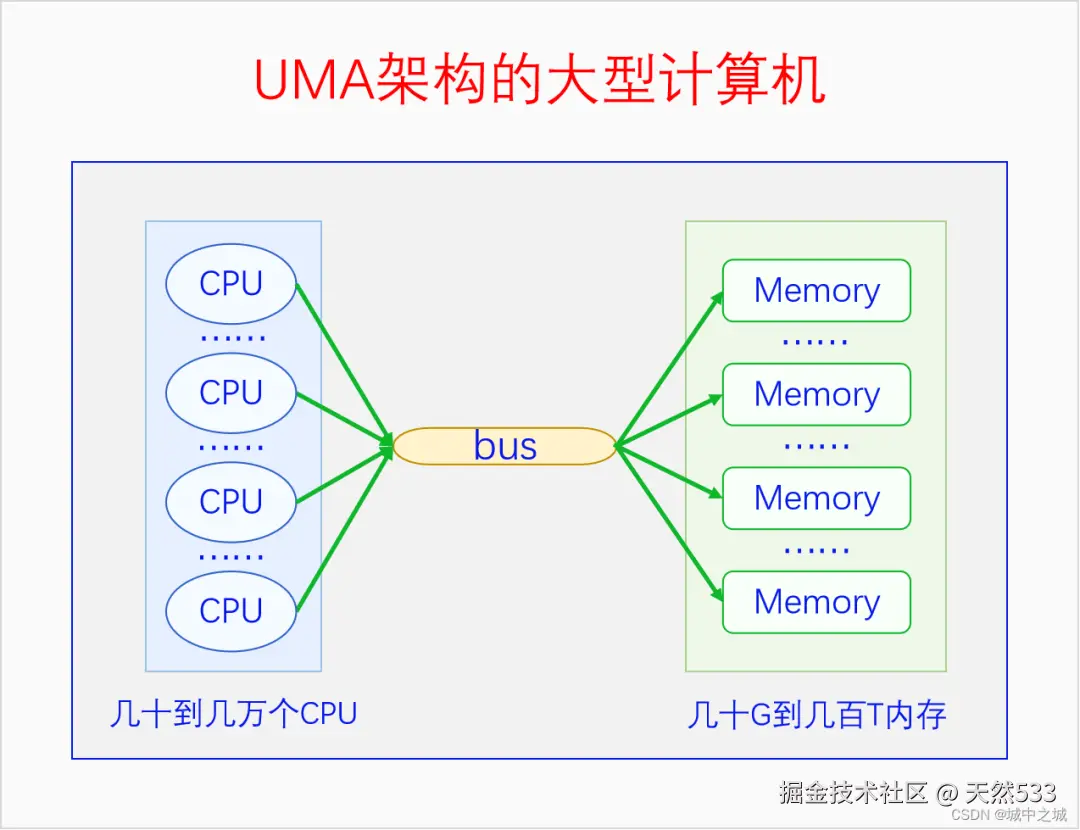

图中的CPU都是物理CPU。当一个系统中的CPU越来越多、内存越来越多的时候，内存总线就会成为一个系统的瓶颈。 如果大家都还挤在同一个总线上，速度必然很慢。于是我们可以采取一种方法，把一部分CPU和一部分内存直连在一起，构成一个节点，不同节点之间CPU访问内存采用间接方式。节点内的内存访问速度就会很快，节点之间的内存访问速度虽然很慢，但是我们可以尽量减少节点之间的内存访问，这样系统总的内存访问速度就会很快。

1.2.1 node

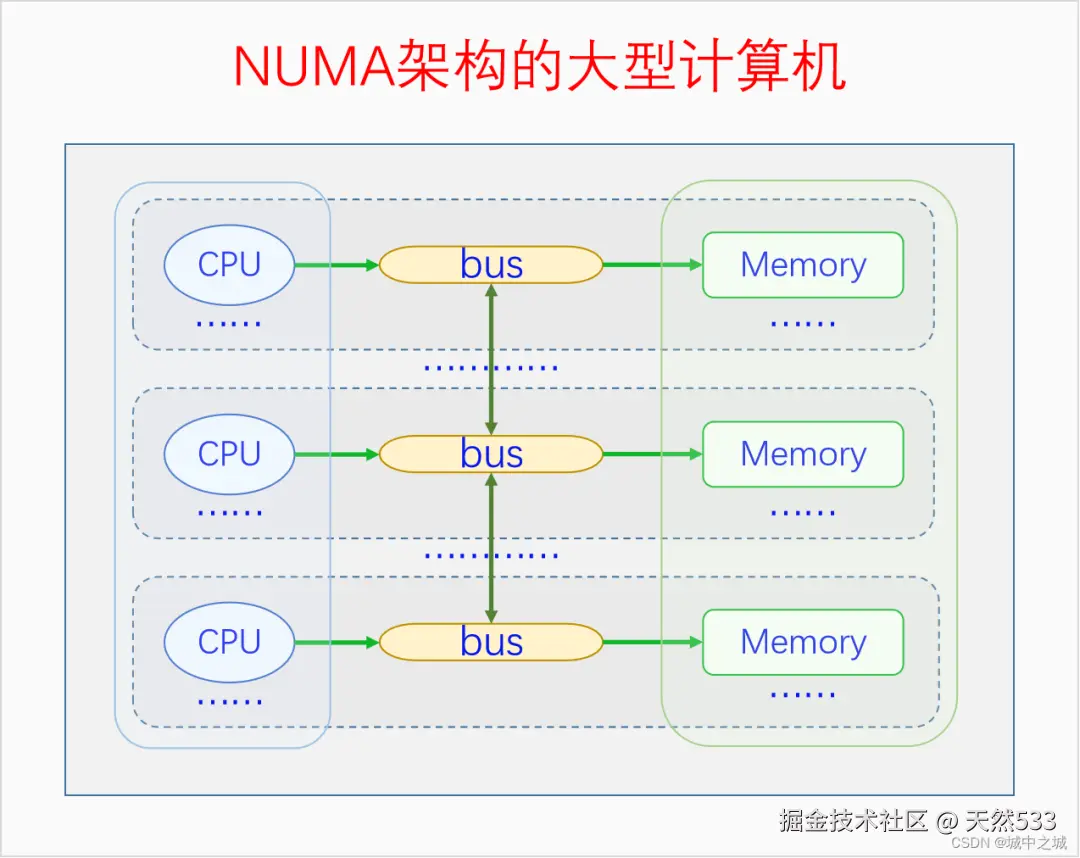

通过上面的架构图，我们看到在现在的计算机是numa架构，每个cpu下面会绑定一部分内存，

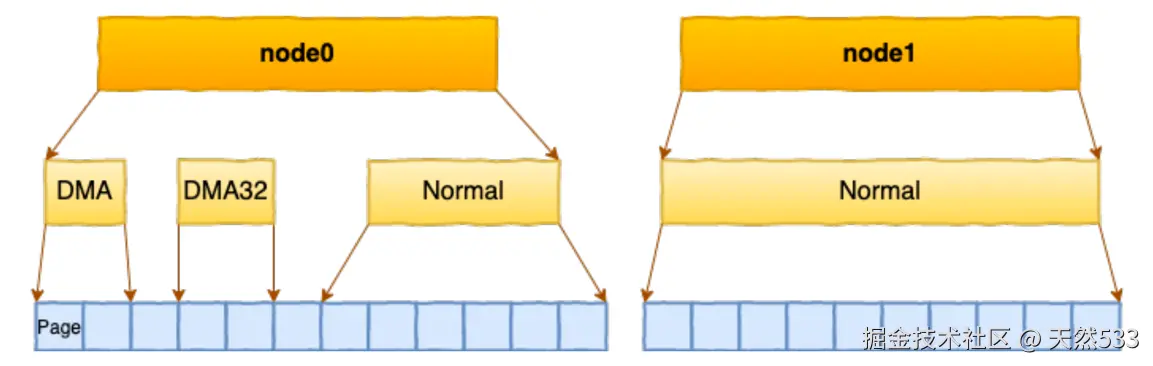

我们看下linux这个文件，可以看到物理内存先会被划分成node

root@new-ubuntu-server:/home/structpage# cat /proc/buddyinfo
Node 0, zone DMA 0 0 0 0 0 0 0 0 1 1 2
Node 0, zone DMA32 6 1 5 3 3 3 5 2 4 6 678
Node 0, zone Normal 1134 1372 660 281 163 85 61 20 7 41 31110
1.2.2 zone

接着node被拆分为了多个zone

  • zone DMA
    DMA(Direct Memory Access：直接内存存取)，由配置项CONFIG_ZONE_DMA决定是否存在。在x86上DMA内存区域是物理内存的前16M，这是因为早期的ISA总线上的DMA控制器只有24根地址总线，只能访问16M物理内存。为了兼容这些老的设备，所以需要专门开辟前16M物理内存作为一个区域供这些设备进行DMA操作时去分配物理内存。
  • zone DMA32
    由配置项CONFIG_ZONE_DMA32决定是否存在。后来的DMA控制器有32根地址总线，可以访问4G物理内存了。但是在32位的系统上最多只支持4G物理内存，所以没必要专门划分一个区域。但是到了64位系统时候，很多CPU能支持48位到52位的物理内存，于是此时就有必要专门开个区域给32位的DMA控制器使用了。
  • zone Normal
    常规内存，无配置项控制，必然存在，除了其它几个内存区域之外的内存都是常规内存ZONE_NORMAL。在X86-64架构下，DMA和DMA32之外的内存全部在NORMAL的Zone⾥管理

历史上在 32 位机时代的时候还有个 ZONE_HIGHMEM，不过到了 64 位机后由于寻址空间⼤幅度增加，这个 zone 就被淘汰了。在每个zone下，都包含了许许多多个 Page（⻚⾯）， 在linux下⼀个Page的⼤⼩⼀般是 4 KB。

root@new-ubuntu-server:/home/structpage# getconf PAGESIZE
4096

二、物理内存分配

当我们把物理内存区划弄明白之后，再来学习物理内存分配就比较容易了。
物理内存分配最底层的是页帧分配。页帧分配的分配单元是区域，分配粒度是页面。
如何进行页帧分配呢？Linux采取的算法叫做伙伴系统(buddy system)。只有伙伴系统还不行，因为伙伴系统进行的是大粒度的分配，我们还需要批发与零售，
于是便有了slab allocator和kmalloc。这几种内存分配方法分配的都是线性映射的内存，当系统连续内存不足的时候，Linux还提供了vmalloc用来分配非线性映射的内存。

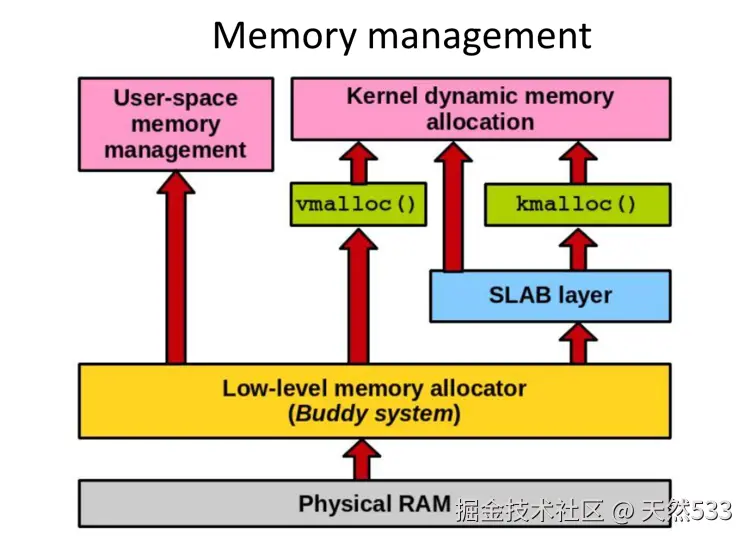

下面我们画图来看一下它们之间的关系。

Buddy System既是直接的内存分配接口，也是所有其它内存分配器的底层分配器。Slab建立在Buddy的基础之上，Kmalloc又建立在Slab的基础之上。
Vmalloc和CMA也是建立在Buddy的基础之上。Linux采取的这种内存分配体系提供了丰富灵活的内存接口，还能同时减少外部碎片和内部碎片。

2.1 伙伴系统

root@new-ubuntu-server:/home/structpage# cat /proc/pagetypeinfo
Page block order: 9
Pages per block: 512

Free pages count per migrate type at order 0 1 2 3 4 5 6 7 8 9 10
Node 0, zone DMA, type Unmovable 0 0 0 0 0 0 0 0 1 0 0
Node 0, zone DMA, type Movable 0 0 0 0 0 0 0 0 0 1 2
Node 0, zone DMA, type Reclaimable 0 0 0 0 0 0 0 0 0 0 0
Node 0, zone DMA, type HighAtomic 0 0 0 0 0 0 0 0 0 0 0
Node 0, zone DMA, type Isolate 0 0 0 0 0 0 0 0 0 0 0
Node 0, zone DMA32, type Unmovable 0 0 1 1 0 0 1 0 1 0 0
Node 0, zone DMA32, type Movable 6 1 4 2 3 3 4 2 3 6 678
Node 0, zone DMA32, type Reclaimable 0 0 0 0 0 0 0 0 0 0 0
Node 0, zone DMA32, type HighAtomic 0 0 0 0 0 0 0 0 0 0 0
Node 0, zone DMA32, type Isolate 0 0 0 0 0 0 0 0 0 0 0
Node 0, zone Normal, type Unmovable 45 346 408 66 55 35 8 1 1 39 4
Node 0, zone Normal, type Movable 1091 374 233 184 93 43 50 18 6 2 31106
Node 0, zone Normal, type Reclaimable 2 29 26 27 16 7 3 1 0 0 0
Node 0, zone Normal, type HighAtomic 0 0 0 0 0 0 0 0 0 0 0
Node 0, zone Normal, type Isolate 0 0 0 0 0 0 0 0 0 0 0

Number of blocks type Unmovable Movable Reclaimable HighAtomic Isolate
Node 0, zone DMA 3 5 0 0 0
Node 0, zone DMA32 4 1495 0 0 0
Node 0, zone Normal 198 63726 76 0 0

通过linux这个文件可以看到连续内存块到数量

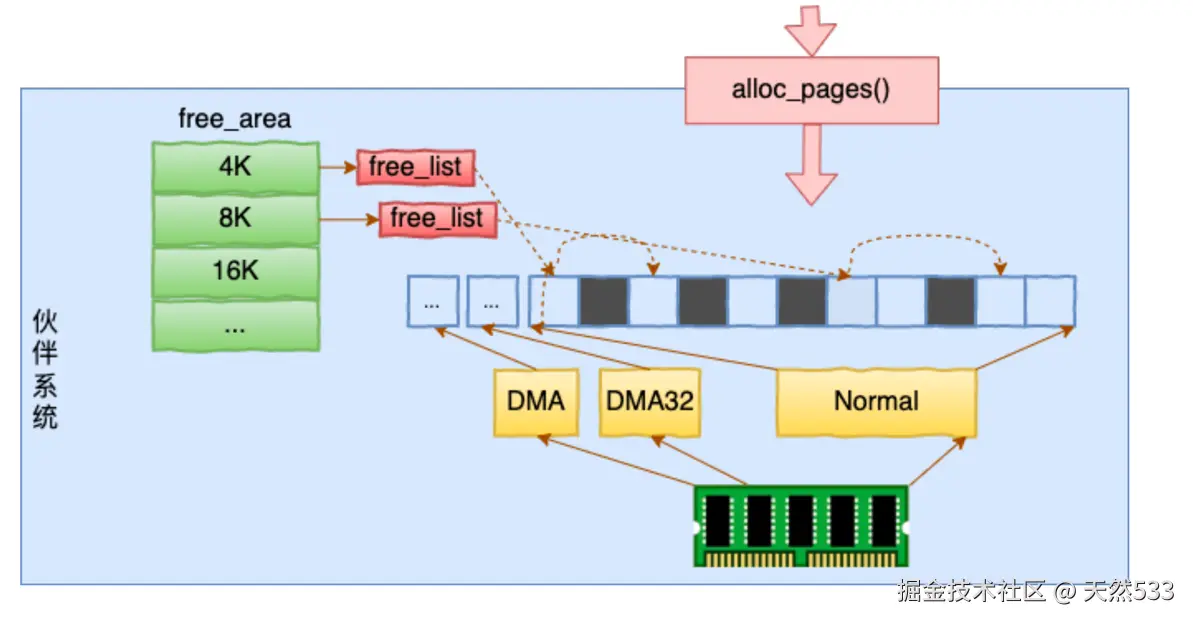

内核提供分配器函数 alloc_pages 到上⾯的多个链表中寻找可⽤连续⻚⾯。

struct page * alloc_pages(gfp_t gfp_mask, unsigned int order)

当内核或者⽤户进程中需要物理⻚的时候，就可以调⽤alloc_pages来申请真正的物理内存了。alloc_pages从zone
的free_area空闲⻚⾯链表中寻找合适的内存块返回

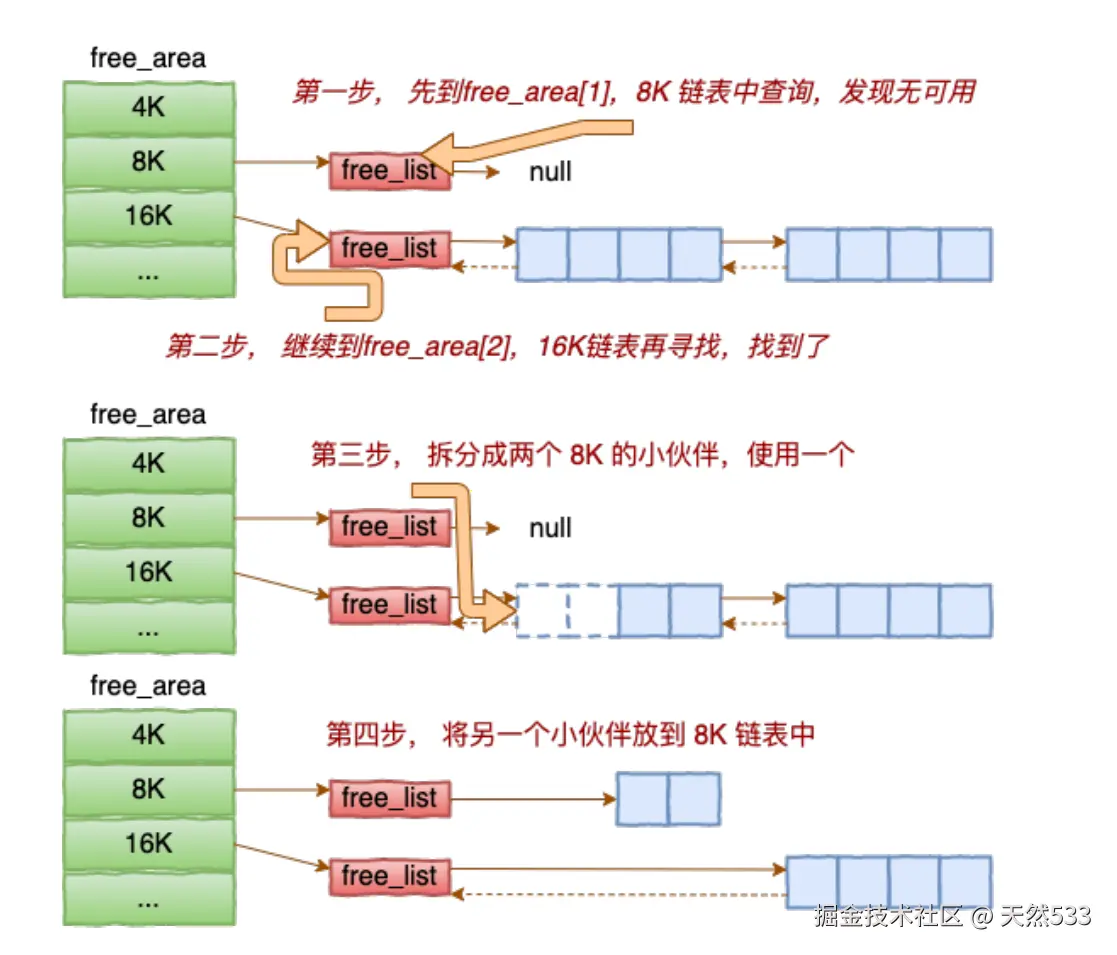

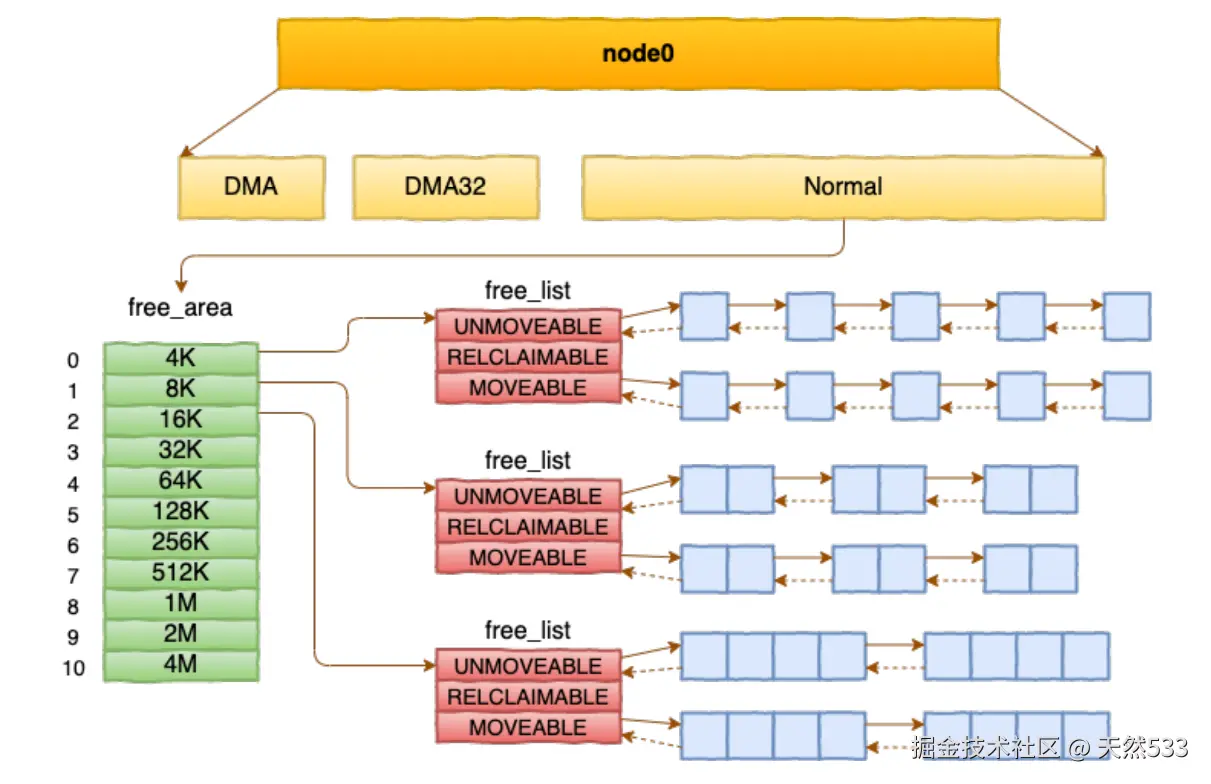

关于alloc_pages的⼯作过程我们举个简单的⼩例⼦来帮助⼤家理解。假如要申请8K-连续两个⻚框的内存。为了描
述⽅便，我们先暂时忽略UNMOVEABLE、RELCLAIMABLE等不同类型。

第⼀步，先到free_area[1]中申请，因为这个链表正好管理的就是8KB的连续内存块。但不巧的是发现这个链表中是空的，表示⽆内存可⽤。那接着就会到更⼤的空闲内存链表free_area[2]中去查找。这时候发现终于有内存了。 就会从链表中拿⼀个16KB的空闲内存块下来。由于我们要申请的只是8KB的内存，把这个16KB内存块全部返回太 浪费了。所以这⾥会涉及到⼀次切割，把16KB切成两个8KB的内存块。其中⼀个返回给⽤户，另外⼀个放到专⻔管 理8KB空闲⻚的free_area[1]中管理起来。

所以在基于伙伴系统的内存分配中，有可能需要将⼤块内存拆分成两个⼩伙伴。在释放中，也可能会将两个⼩伙伴 合并再次组成更⼤块的连续内存。通过这种⽅式灵活地应对各种不同⼤⼩内存块的申请。就这样，内核通过伙伴系 统将物理⻚⾼效地管理了起来。并通过alloc_page函数对内核其它模块提供物理⻚分配功能。

2.2 Slab系统

伙伴系统的最小分配粒度是页面，但是内核中有很多大量的同一类型结构体的分配请求，比如说进程的结构体task_struct，如果使用伙伴系统来分配显然不合适，如果自己分配一个页面，然后可以分割成多个task_struct，显然也很麻烦，于是内核中给我们提供了slab分配机制来满足这种需求。 Slab的基本思想很简单，就是自己先从伙伴系统中分配一些页面， 然后把这些页面切割成一个个同样大小的基本块，用户就可以从slab中申请分配一个同样大小的内存块了。 如果slab中的内存不够用了，它会再向伙伴系统进行申请。 不同的slab其基本块的大小并不相同，内核的每个模块都要为自己的特定需求分配特定的slab， 然后再从这个slab中分配内存。

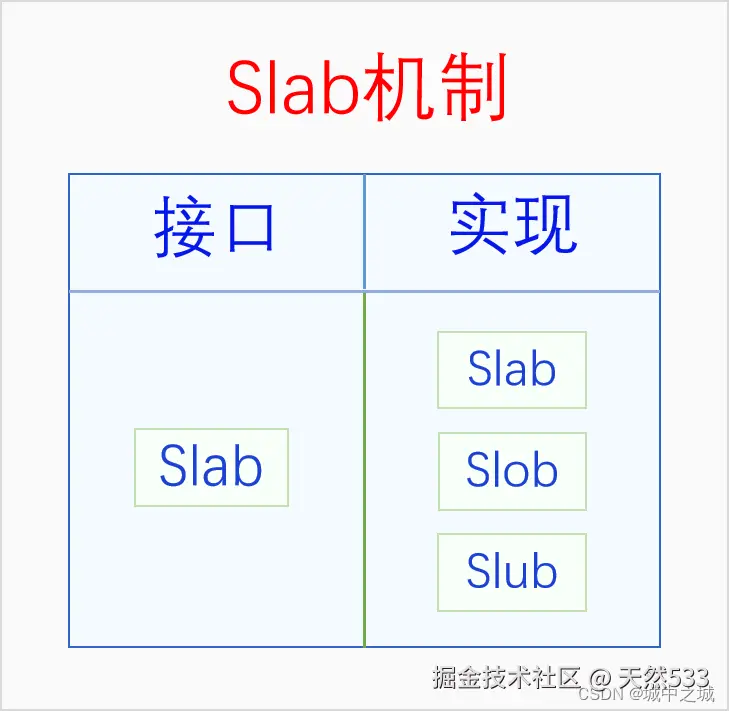

刚开始的时候内核中就只有一个slab，其接口和实现都叫slab。 但是后来内核中又出现了两个slab实现，slob和slub。 slob是针对嵌入式系统进行优化的，slub是针对内存比较多的系统进行优化的，它们的接口还是slab。 由于现在的计算机内存普遍都比较大，连手机的的内存都6G、8G起步了，所以现在除了嵌入式系统之外， 内核默认使用的都是slub。下面我们画个图看一下它们的关系。


slab原理与实现可以详细阅读

root@new-ubuntu-server:~# cat /proc/slabinfo
slabinfo - version: 2.1
# name <active_objs> <num_objs> <objsize> <objperslab> <pagesperslab> : tunables <limit> <batchcount> <sharedfactor> : slabdata <active_slabs> <num_slabs> <sharedavail>
....
kmalloc-cg-1k 960 960 1024 32 8 : tunables 0 0 0 : slabdata 30 30 0
kmalloc-cg-512 960 960 512 32 4 : tunables 0 0 0 : slabdata 30 30 0
kmalloc-cg-256 576 576 256 32 2 : tunables 0 0 0 : slabdata 18 18 0
kmalloc-cg-192 1008 1008 192 42 2 : tunables 0 0 0 : slabdata 24 24 0
kmalloc-cg-128 544 544 128 32 1 : tunables 0 0 0 : slabdata 17 17 0
kmalloc-cg-96 1008 1008 96 42 1 : tunables 0 0 0 : slabdata 24 24 0
kmalloc-cg-64 1536 1536 64 64 1 : tunables 0 0 0 : slabdata 24 24 0
kmalloc-cg-32 3072 3072 32 128 1 : tunables 0 0 0 : slabdata 24 24 0
kmalloc-cg-16 6400 6400 16 256 1 : tunables 0 0 0 : slabdata 25 25 0
kmalloc-cg-8 12288 12288 8 512 1 : tunables 0 0 0 : slabdata 24 24 0
kmalloc-8k 260 260 8192 4 8 : tunables 0 0 0 : slabdata 65 65 0
kmalloc-4k 1312 1312 4096 8 8 : tunables 0 0 0 : slabdata 164 164 0
kmalloc-2k 1392 1392 2048 16 8 : tunables 0 0 0 : slabdata 87 87 0
kmalloc-1k 2560 2560 1024 32 8 : tunables 0 0 0 : slabdata 80 80 0
kmalloc-512 17255 17600 512 32 4 : tunables 0 0 0 : slabdata 550 550 0
kmalloc-256 5920 5920 256 32 2 : tunables 0 0 0 : slabdata 185 185 0
kmalloc-192 2226 2226 192 42 2 : tunables 0 0 0 : slabdata 53 53 0
kmalloc-128 14496 14496 128 32 1 : tunables 0 0 0 : slabdata 453 453 0
kmalloc-96 3990 3990 96 42 1 : tunables 0 0 0 : slabdata 95 95 0
kmalloc-64 14912 14912 64 64 1 : tunables 0 0 0 : slabdata 233 233 0
kmalloc-32 22912 22912 32 128 1 : tunables 0 0 0 : slabdata 179 179 0
kmalloc-16 12288 12288 16 256 1 : tunables 0 0 0 : slabdata 48 48 0
kmalloc-8 15872 15872 8 512 1 : tunables 0 0 0 : slabdata 31 31 0
kmem_cache_node 576 576 64 64 1 : tunables 0 0 0 : slabdata 9 9 0
kmem_cache 352 352 256 32 2 : tunables 0 0 0 : slabdata 11 11 0

root@new-ubuntu-server:~# slabtop
Active / Total Objects (% used) : 881058 / 887480 (99.3%)
Active / Total Slabs (% used) : 19305 / 19305 (100.0%)
Active / Total Caches (% used) : 116 / 176 (65.9%)
Active / Total Size (% used) : 229526.60K / 233160.23K (98.4%)
Minimum / Average / Maximum Object : 0.01K / 0.26K / 10.69K

OBJS ACTIVE USE OBJ SIZE SLABS OBJ/SLAB CACHE SIZE NAME
152235 152235 100% 0.05K 1791 85 7164K ftrace_event_field
147798 147564 99% 0.19K 3519 42 28152K dentry
77649 77649 100% 0.10K 1991 39 7964K buffer_head
64262 60456 94% 0.70K 1397 46 44704K proc_inode_cache
42880 42880 100% 0.12K 1340 32 5360K kernfs_node_cache
...

关于slab相关的内存指标含义，后续进一步分析，这里不做详细介绍

2.3 kmalloc体系

内存中还有一些偶发的零碎的内存分配需求，一个模块如果仅仅为了分配一次5字节的内存，就去创建一个slab，那显然不划算。
为此内核创建了一个统一的零碎内存分配器kmalloc，用户可以直接请求kmalloc分配若干个字节的内存。
Kmalloc底层用的还是slab机制，kmalloc在启动的时候会预先创建一些不同大小的slab，用户请求分配任意大小的内存，kmalloc都会去大小刚刚满足的slab中去分配内存。

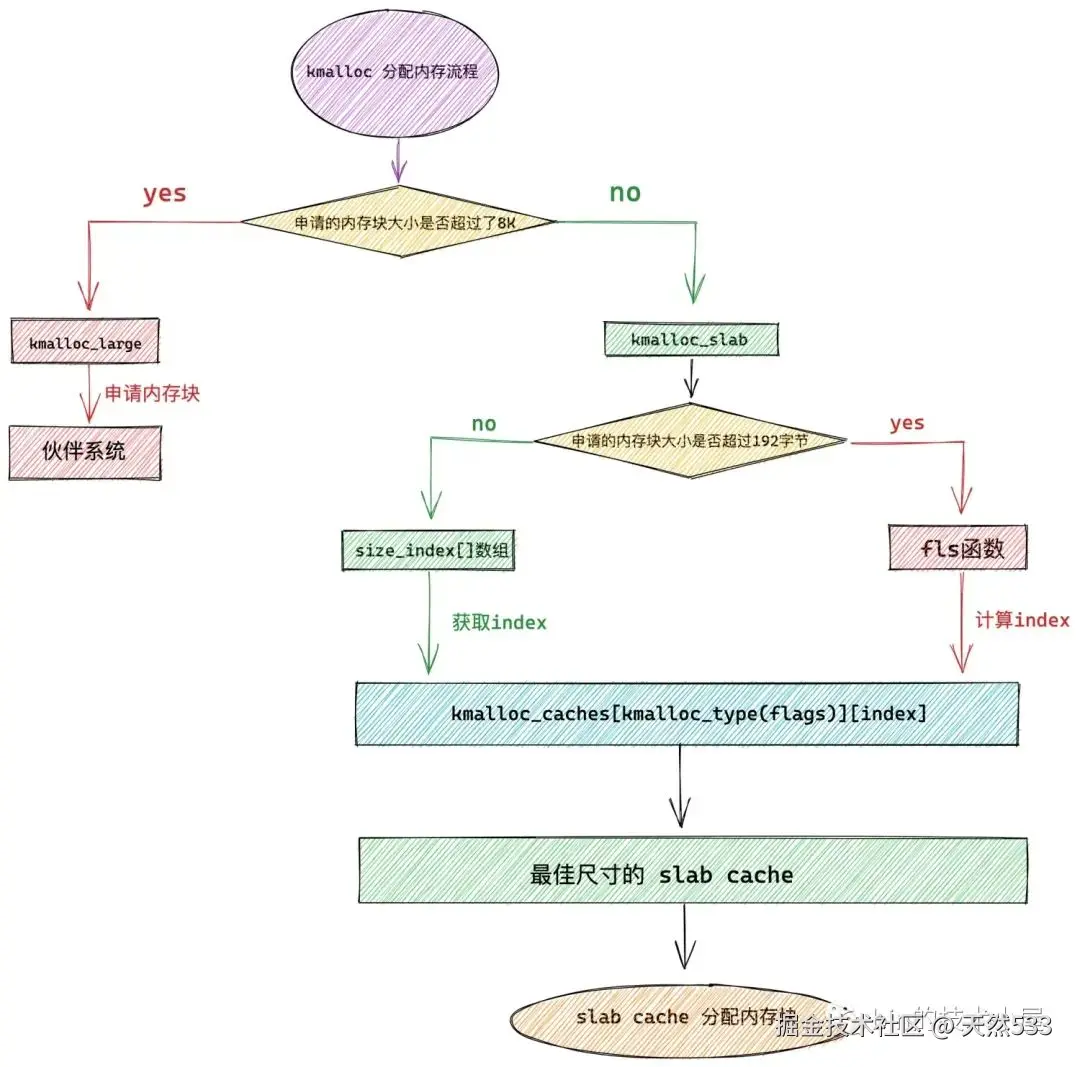

kmalloc体系

三、物理内存回收

内存资源是系统中最宝贵的系统资源，是有限的。而且内存属于不可压缩资源，当内存资源紧张的时候，系统的应对方法无非就是三种：

  • 产生 OOM，内核直接将系统中占用大量内存的进程，将 OOM 优先级最高的进程干掉，释放出这个进程占用的内存供其他更需要的进程分配使用。
  • 内存回收，将不经常使用到的内存回收，腾挪出来的内存供更需要的进程分配使用。
  • 内存规整，将可迁移的物理页面进行迁移规整，消除内存碎片。从而获得更大的一片连续物理内存空间供进程分配。

我们都知道，内核将物理内存划分成一页一页的单位进行管理（每页 4K 大小）。内存回收的单位也是按页来的。在内核中，物理内存页有两种类型，针对这两种类型的物理内存页， 内核会有不同的回收机制。

  • 第一种就是文件页

    所谓文件页就是其物理内存页中的数据来自于磁盘中的文件，当我们进行文件读取的时候，内核会根据局部性原理将读取的磁盘数据缓存在 page cache 中，page cache 里存放的就是文件页。当进程再次读取读文件页中的数据时，内核直接会从 page cache 中获取并拷贝给进程，省去了读取磁盘的开销。 对于文件页的回收通常会比较简单，因为文件页中的数据来自于磁盘，所以当回收文件页的时候直接回收就可以了，当进程再次读取文件页时，大不了再从磁盘中重新读取就是了。 但是当进程已经对文件页进行修改过但还没来得及同步回磁盘，此时文件页就是脏页，不能直接进行回收，需要先将脏页回写到磁盘中才能进行回收。我们可以在进程中通过 fsync() 系统调用将指定文件的所有脏页同步回写到磁盘，同时内核也会根据一定的条件唤醒专门用于回写脏页的 pflush 内核线程。

  • 另外一种物理页类型是匿名页

    所谓匿名页就是它背后并没有一个磁盘中的文件作为数据来源，匿名页中的数据都是通过进程运行过程中产生的，比如我们应用程序中动态分配的堆内存。
    当内存资源紧张需要对不经常使用的那些匿名页进行回收时，因为匿名页的背后没有一个磁盘中的文件做依托，所以匿名页不能像文件页那样直接回收，无论匿名页是不是脏页，都需要先将匿名页中的数据先保存在磁盘空间中，然后在对匿名页进行回收。
    并把释放出来的这部分内存分配给更需要的进程使用，当进程再次访问这块内存时，在重新把之前匿名页中的数据从磁盘空间中读取到内存就可以了，而这块磁盘空间可以是单独的一片磁盘分区（Swap 分区）或者是一个特殊的文件（Swap 文件）。匿名页的回收机制就是我们经常看到的 Swap 机制。
    所谓的页面换出就是在 Swap 机制下，当内存资源紧张时，内核就会把不经常使用的这些匿名页中的数据写入到 Swap 分区或者 Swap 文件中。从而释放这些数据所占用的内存空间。
    所谓的页面换入就是当进程再次访问那些被换出的数据时，内核会重新将这些数据从 Swap 分区或者 Swap 文件中读取到内存中来。

综上所述，物理内存区域中的内存回收分为文件页回收（通过 pflush 内核线程）和匿名页回收（通过 kswapd 内核进程）。Swap 机制主要针对的是匿名页回收。
那么当内存紧张的时候，内核到底是该回收文件页呢？还是该回收匿名页呢？
事实上 Linux 提供了一个 swappiness 的内核选项，我们可以通过 cat /proc/sys/vm/swappiness 命令查看，swappiness 选项的取值范围为 0 到 100，默认为 60。
swappiness 用于表示 Swap 机制的积极程度，数值越大，Swap 的积极程度越高，内核越倾向于回收匿名页。数值越小，Swap 的积极程度越低。内核就越倾向于回收文件页。
注意： swappiness 只是表示 Swap 积极的程度，当内存非常紧张的时候，即使将 swappiness 设置为 0 ，也还是会发生 Swap 的。
那么到底什么时候内存才算是紧张的？紧张到什么程度才开始 Swap 呢？这一切都需要一个量化的标准，于是就有了本小节的主题 —— 物理内存区域中的水位线。
我们生产环境上一般都会将swap设置成0，因为如果当内存不足而大量和磁盘做交互，就会导致应用性能变差。
那么到底什么时候内存才算是紧张的？紧张到什么程度才开始 Swap 呢？这一切都需要一个量化的标准，物理内存区域中的水位线。

这三条水位线定义在 /include/linux/mmzone.h 文件中：

enum zone_watermarks {
WMARK_MIN,
WMARK_LOW,
WMARK_HIGH,
NR_WMARK
};

#define min_wmark_pages(z) (z->_watermark[WMARK_MIN] + z->watermark_boost)
#define low_wmark_pages(z) (z->_watermark[WMARK_LOW] + z->watermark_boost)
#define high_wmark_pages(z) (z->_watermark[WMARK_HIGH] + z->watermark_boost)

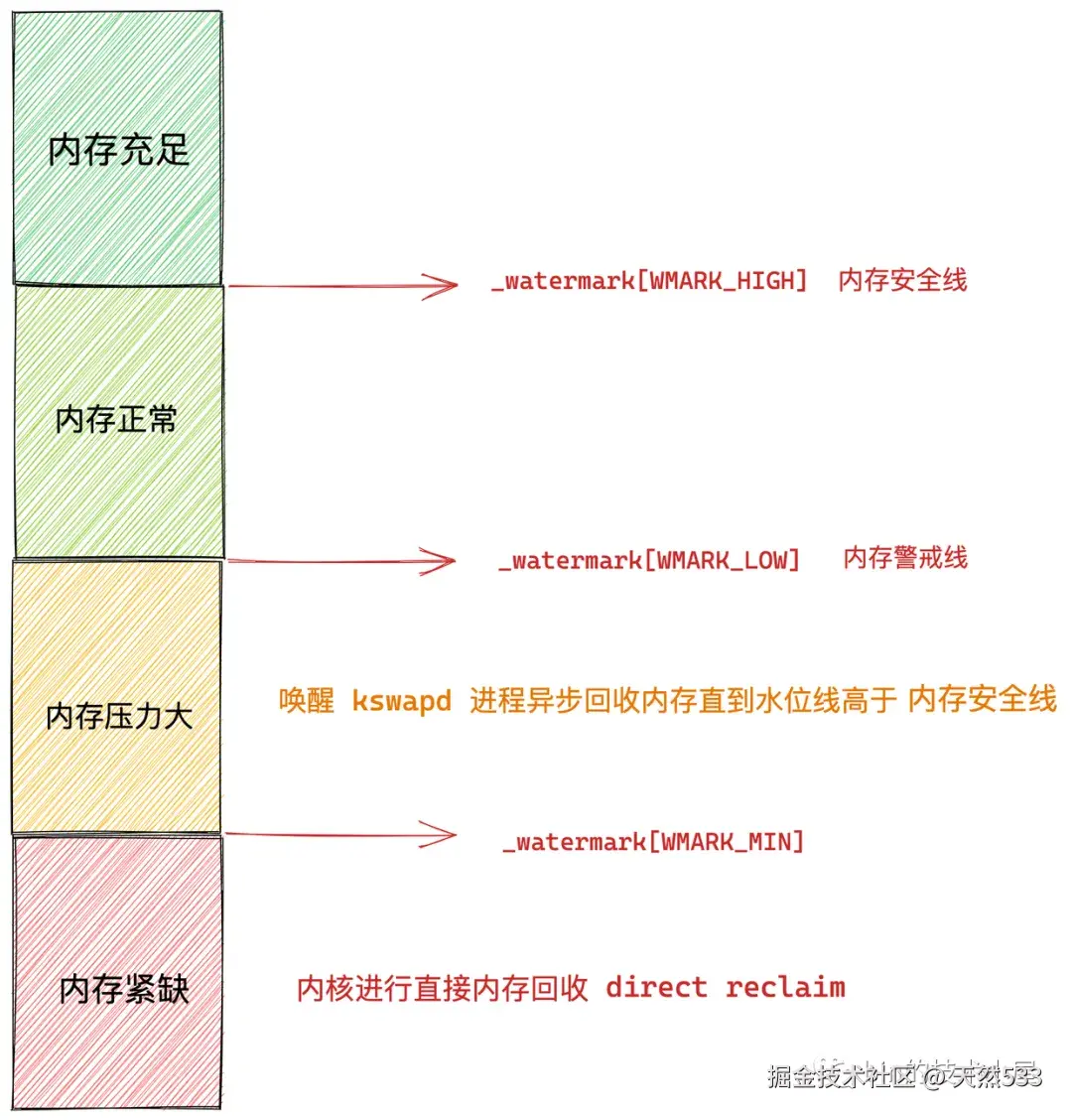

3.1 内存回收水位

当该物理内存区域的剩余内存容量高于_watermark[WMARK_HIGH] 时，说明此时该物理内存区域中的内存容量非常充足，内存分配完全没有压力。
当剩余内存容量在 _watermark[WMARK_LOW] 与_watermark[WMARK_HIGH] 之间时，说明此时内存有一定的消耗但是还可以接受，能够继续满足进程的内存分配需求。
当剩余内容容量在 _watermark[WMARK_MIN] 与 _watermark[WMARK_LOW] 之间时，说明此时内存容量已经有点危险了，内存分配面临一定的压力，但是还可以满足进程的内存分配要求，当给进程分配完内存之后，就会唤醒 kswapd 进程开始内存回收，直到剩余内存高于 _watermark[WMARK_HIGH] 为止。
在这种情况下，进程的内存分配会触发内存回收，但请求进程本身不会被阻塞，由内核的 kswapd 进程异步回收内存。
当剩余内容容量低于 _watermark[WMARK_MIN] 时，说明此时的内容容量已经非常危险了，如果进程在这时请求内存分配，内核就会进行直接内存回收，这时请求进程会同步阻塞等待，直到内存回收完毕。
我们可以通过 cat /proc/zoneinfo 命令来查看不同 NUMA 节点中不同内存区域中的水位线：

root@new-ubuntu-server:~#cat /proc/zoneinfo
Node 0, zone Normal
pages free 31818601
min 16547
low 48747
high 80947
spanned 32768000
present 32768000
managed 32203068
cma 0
protection: (0, 0, 0, 0, 0)
nr_free_pages 31818601
nr_zone_inactive_anon 21517
nr_zone_active_anon 433
nr_zone_inactive_file 126121
nr_zone_active_file 100831
nr_zone_unevictable 7681
nr_zone_write_pending 135
nr_mlock 6913

其中大部分字段的含义笔者已经在前面的章节中为大家介绍过了，下面我们只介绍和本小节内容相关的字段含义：
free 就是该物理内存区域内剩余的内存页数，它的值和后面的 nr_free_pages 相同。
min、low、high 就是上面提到的三条内存水位线：_watermark[WMARK_MIN]，_watermark[WMARK_LOW] ，_watermark[WMARK_HIGH]。
nr_zone_active_anon 和 nr_zone_inactive_anon 分别是该内存区域内活跃和非活跃的匿名页数量。
nr_zone_active_file 和 nr_zone_inactive_file 分别是该内存区域内活跃和非活跃的文件页数量。

3.2 水位线的计算

在3.1我们介绍了内核通过对物理内存区域设置内存水位线来决定内存回收的时机，那么这三条内存水位线的值具体是多少，内核中是根据什么计算出来的呢？
事实上 WMARK_MIN，WMARK_LOW ，WMARK_HIGH 这三个水位线的数值是通过内核参数 /proc/sys/vm/min_free_kbytes 为基准分别计算出来的，用户也可以通过 sysctl 来动态设置这个内核参数。
内核参数 min_free_kbytes 的单位为 KB 。

root@new-ubuntu-server:~# cat /proc/sys/vm/min_free_kbytes
67584

那么min，low，high之间的水位如何计算的呢？

#4.x 内核
@#cat /proc/zoneinfo |grep min
min 82
min 6381
min 2041536
min 0

@#cat /proc/zoneinfo |grep low
low 102
low 7976
low 2551920
low 0

@#cat /proc/zoneinfo |grep high|grep -v :
high 122
high 9571
high 3062304
high 0
  • min->low: 2551920/2041536 = 1.25
  • min->high: 3062304/2041536 = 1.5

所以在4.x内核我们可以看出来,WMARK_LOW 的值是 WMARK_MIN 的 1.25 倍，WMARK_HIGH 的值是 WMARK_MIN 的 1.5 倍。

#5.x内核
#所有zone min的page数量
root@new-ubuntu-server:~# cat /proc/zoneinfo |grep min
min 1
min 359
min 16534
min 0
min 0

#所有zone low的page数量
root@new-ubuntu-server:~# cat /proc/zoneinfo |grep low
low 4
low 1059
low 48737
low 0
low 0

#所有zone high的page数量
root@new-ubuntu-server:~# cat /proc/zoneinfo |grep high|grep -v :
high 7
high 1759
high 80940
high 0
high 0

但是到了5.x内核我发现规则变了，因为他新增加了一个参数

root@new-ubuntu-server:~# cat /proc/sys/vm/watermark_scale_factor
10

水位线间距计算公式：(watermark_scale_factor / 10000) * managed_pages 。

zone->watermark[WMARK_MIN] = tmp;
// 水位线间距的计算逻辑
tmp = max_t(u64, tmp >> 2,
mult_frac(zone->managed_pages,
watermark_scale_factor, 10000));

zone->watermark[WMARK_LOW] = min_wmark_pages(zone) + tmp;
zone->watermark[WMARK_HIGH] = min_wmark_pages(zone) + tmp * 2;

root@new-ubuntu-server:~# cat /proc/meminfo
MemTotal: 131630080 kB

机器内存大小: 131630080KB
page大小: 4KB
机器page数量: 131630080/4 = 32907520

水位线间距page计算 (watermark_scale_factor / 10000) * managed_pages
32907520*0.001=32907 page

min: 16534+359+1=16894
low : 48737+1059+4=49800
high: 80940+1759+7=82706

low->min=32906
min->high=32906

三、虚拟内存

四、内存映射

avatar
文章
阅读
粉丝
