🍞一. 概述

本案例基于ROS系统和数字传感器，并采用VSLAM技术实现了在Rviz下的气体浓度可视化建图，不同的气体浓度通过不同的颜色进行表示。其中的定位技术并不局限于VSLAM技术，只要是能通过ROS发布定位话题的相关定位技术均可以实现气体浓度建图，如UWB、GPS等。

🍞二. 演示效果

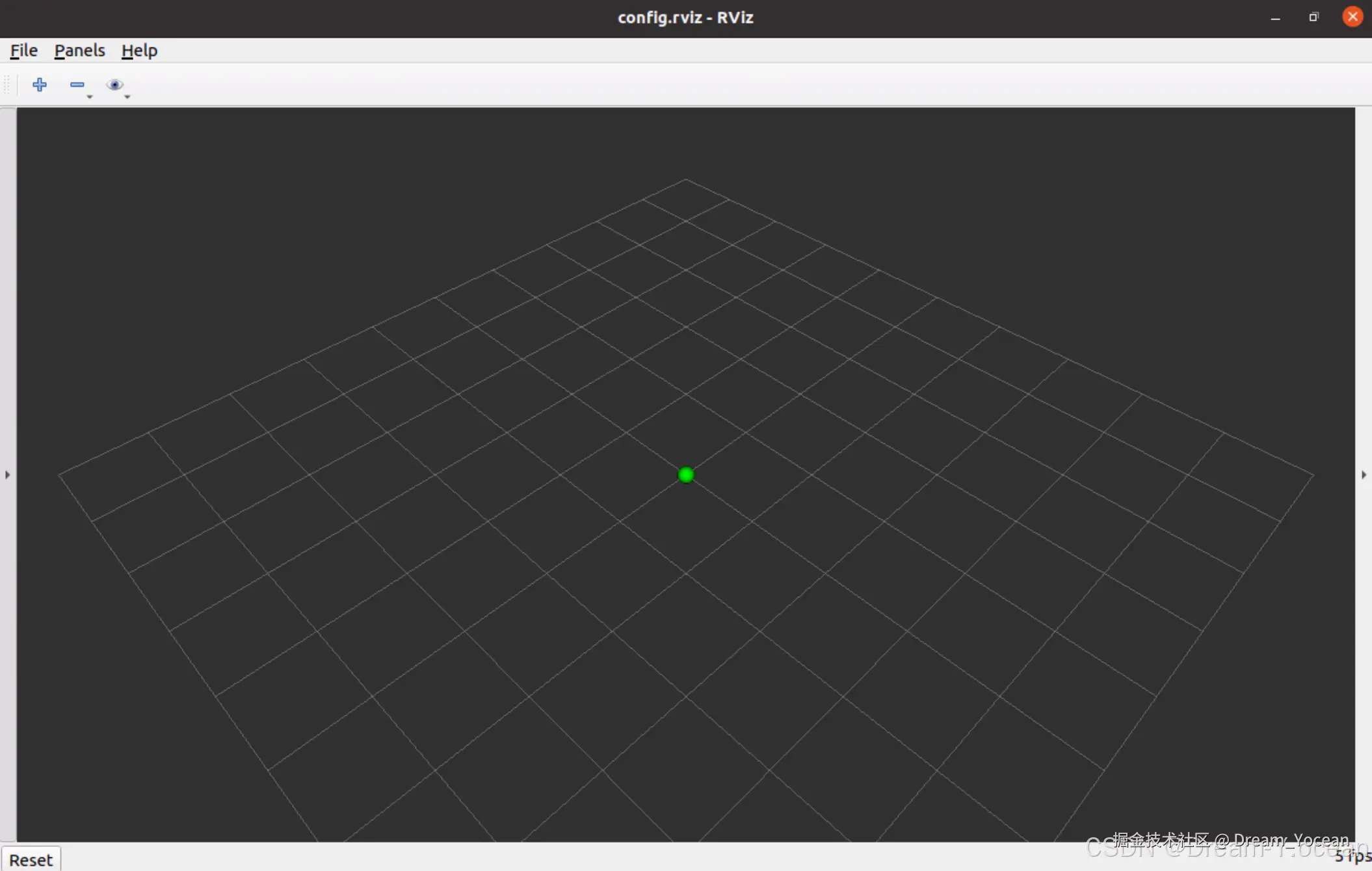

在这里插入图片描述

🍞三.核心逻辑

主程序采用Python语言编写,主要代码编写逻辑为：

  • （1）通过串口读取数字传感器获取的浓度信息；

  • （2）将气体浓度与要设定的颜色数值建立映射关系；

  • （3）订阅VSLAM的定位ROS话题（此处为：/mavros/vision_pose/pose）；

  • （4）发布气体浓度建图相关的ROS话题（此处为：enose/gas/concentration 和 enose/gas/markers）。

部分程序代码如下：

def parse_gas_data(data):
    try:
        parts = data.split(' ')
        if len(parts) >= 4 and parts[0] == 'Z' and parts[2] == 'z':
            concentration = float(parts[1])
            return concentration
        else:
            rospy.logwarn("收到非预期格式的数据，已跳过。")
    except ValueError as e:
        rospy.logerr(f"数据解析错误: {e}")
    return None

def get_color_for_concentration(concentration):
    baseLine = 3000.0  #数字传感器基线，可根据实际情况调整
    sensorRange = 5000.0  #设定传感器的变化范围
    normalized_value = min(max((concentration-baseLine) / sensorRange, 0.0), 1.0)
    color_value = int(normalized_value * 1000)
    r = color_value / 1000.0
    g = (1000 - color_value) / 1000.0
    b = min(2.0 * normalized_value, 1.0)
    return r, g, b

def read_serial_data():
    while not rospy.is_shutdown():
        data = ser.readline()
        try:
            data = data.decode('utf-8').strip()
            with data_queue.mutex:
                data_queue.queue.clear()
            data_queue.put(data)
        except UnicodeDecodeError as e:
            rospy.logwarn(f"解码串口数据时出错: {e}")

def gas_concentration_publisher():
    global current_pose, ser
    rospy.init_node('gas_concentration_publisher', anonymous=True)
    gas_pub = rospy.Publisher('enose/gas/concentration', GasConcentration, queue_size=10)
    marker_pub = rospy.Publisher('enose/gas/markers', MarkerArray, queue_size=10)
    rospy.Subscriber('/vins_estimator/odometry', PoseStamped, pose_callback)  #若为其他定位话题，请修改此处/vins_estimator/odometry

🍞四.使用方式

本程序需要与相关软硬件搭配使用

1. 所需硬件

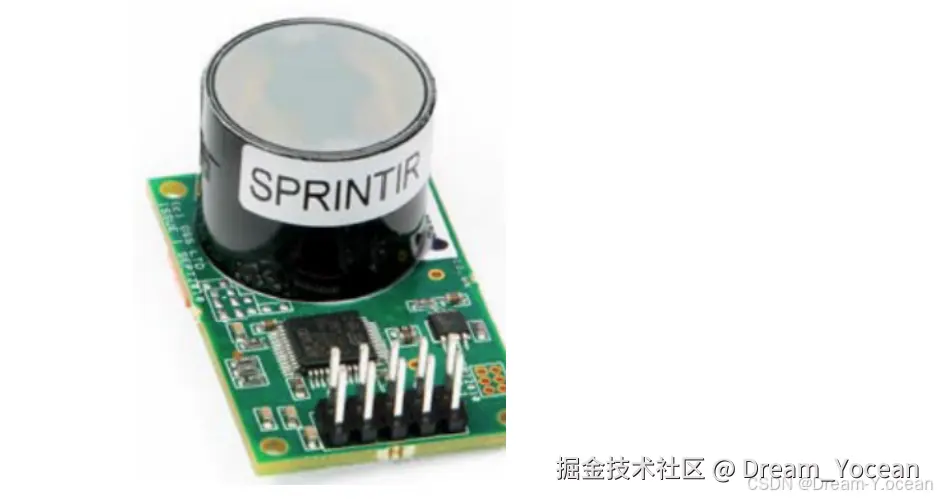

传感器：本案例所使用的气体传感器为英国GSS公司生产的SprintIR传感器，其敏感气体为C02，可通过串口直接输出相关浓度数据。但不局限于使用SprintIR，也可采用其他数字传感器或模拟转数字的传感器，并根据输出数据不同，适当修改程序代码。

  1. 原项目的github链接 CapHuman

  2. 下载数据集及权重文件，分别放在data和ckpts目录下；

  3. 如果遇到的网络连接问题，通通改为手动下载

在这里插入图片描述

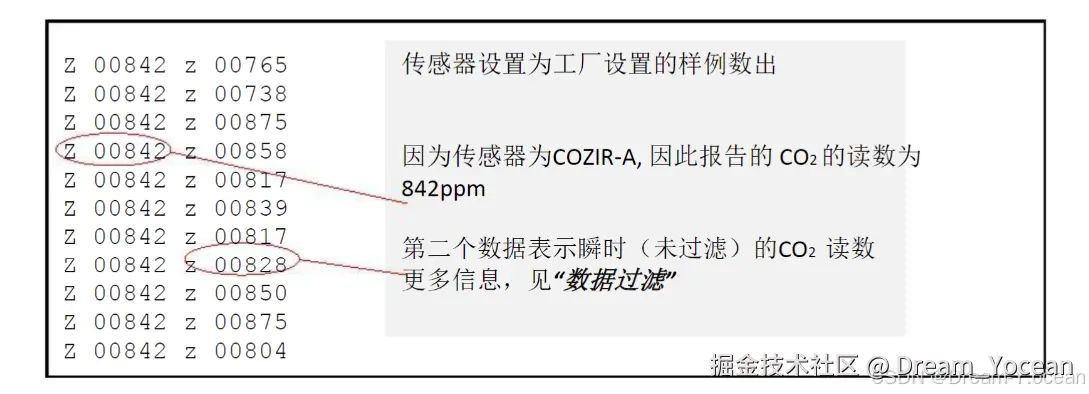

传感器输出数据格式如下：

在这里插入图片描述

  • 定位模块：本案例中采用的VSLAM算法为香港科技大学发布的开源视觉定位算法VINS-Fusion，其部署方式不在本案例中复述，可参考VINS-Fusion官方资料。除此之外还可以采用其他可发布ROS定位话题的定位技术（GPS、UWB等）。本案例中的VSLAM算法采用Intel D435双目相机模块。

  • 能够运行Ubuntu20.04的计算机（如PC主机、Intel NUC、Nvidia Jetson Orin NX、香橙派等性能较强的主机或单板计算机；若定位技术采用Intel T265相机或UWB、GPS等，也可采用树莓派、Jetson nano等性能较弱的单板计算机）

2. 所需软件环境

  • 操作系统：Ubuntu 20.04（其他版本未做验证）

  • ROS版本：ROS1

  • Python版本：3.6及以上

  • 定位程序：VINS-Fusion、MavROS。（其他定位技术可参考其ROS话题发布方式）

  • 双目相机程序：Realsense SDK2.0、realsense-ros

🍞五.部署方式

  • （1）下载本程序附件压缩包，将其解压缩并放置于Ubuntu系统用户目录（即“ ~/ ”）；

  • （2）在安装好ROS的前提下编译程序，右键运行终端程序，并依次执行如下3行命令：

cd ~/gas_concentration_ws
makedir build
catkin_make

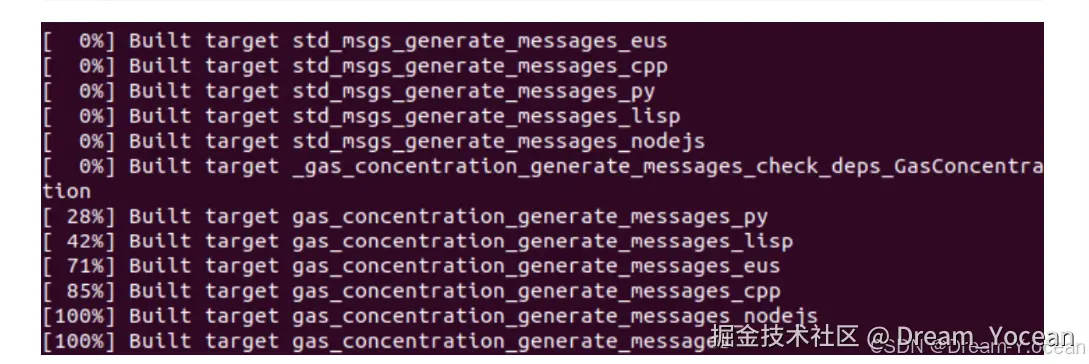

在这里插入图片描述

配置工作空间的环境变量，终端执行：

gedit ~/.bashrc

打开.bashrc后，在文件末尾添加：

source ~/gas_concentration_ws/devel/setup.bash

(3) 运行相关ROS包：

  • ① 运行双目相机程序包：

roslaunch realsense2_camera rs_camera.launch

  • ②运行VINS-Fusion：

roslaunch vins realsense.launch

  • ③运行气体浓度建图程序包：

roslaunch gas_concentration gas_con_rviz.launch

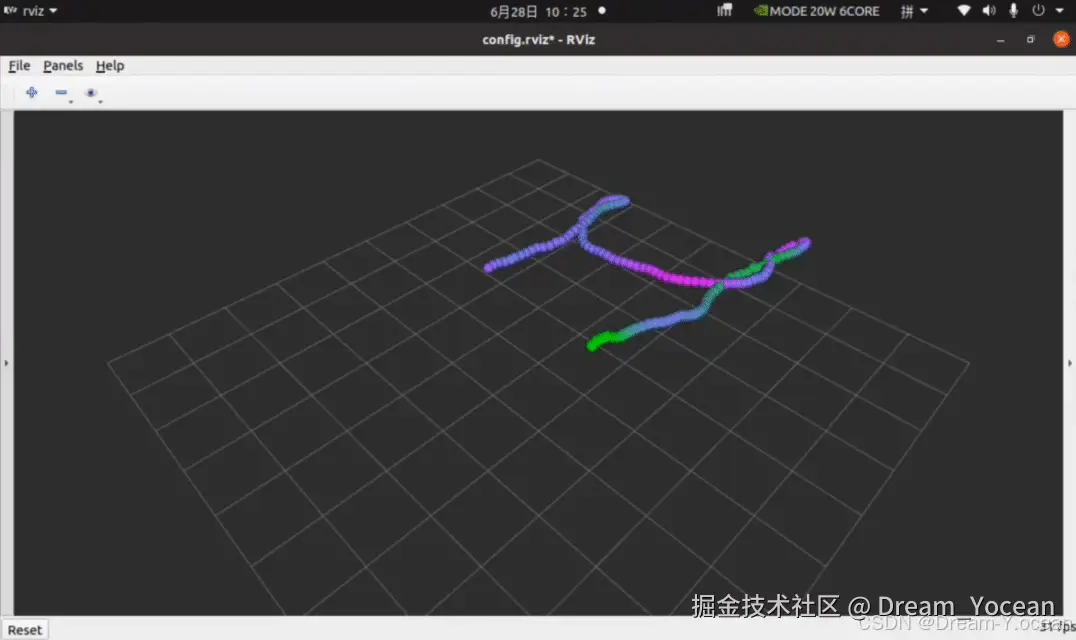

在这里插入图片描述

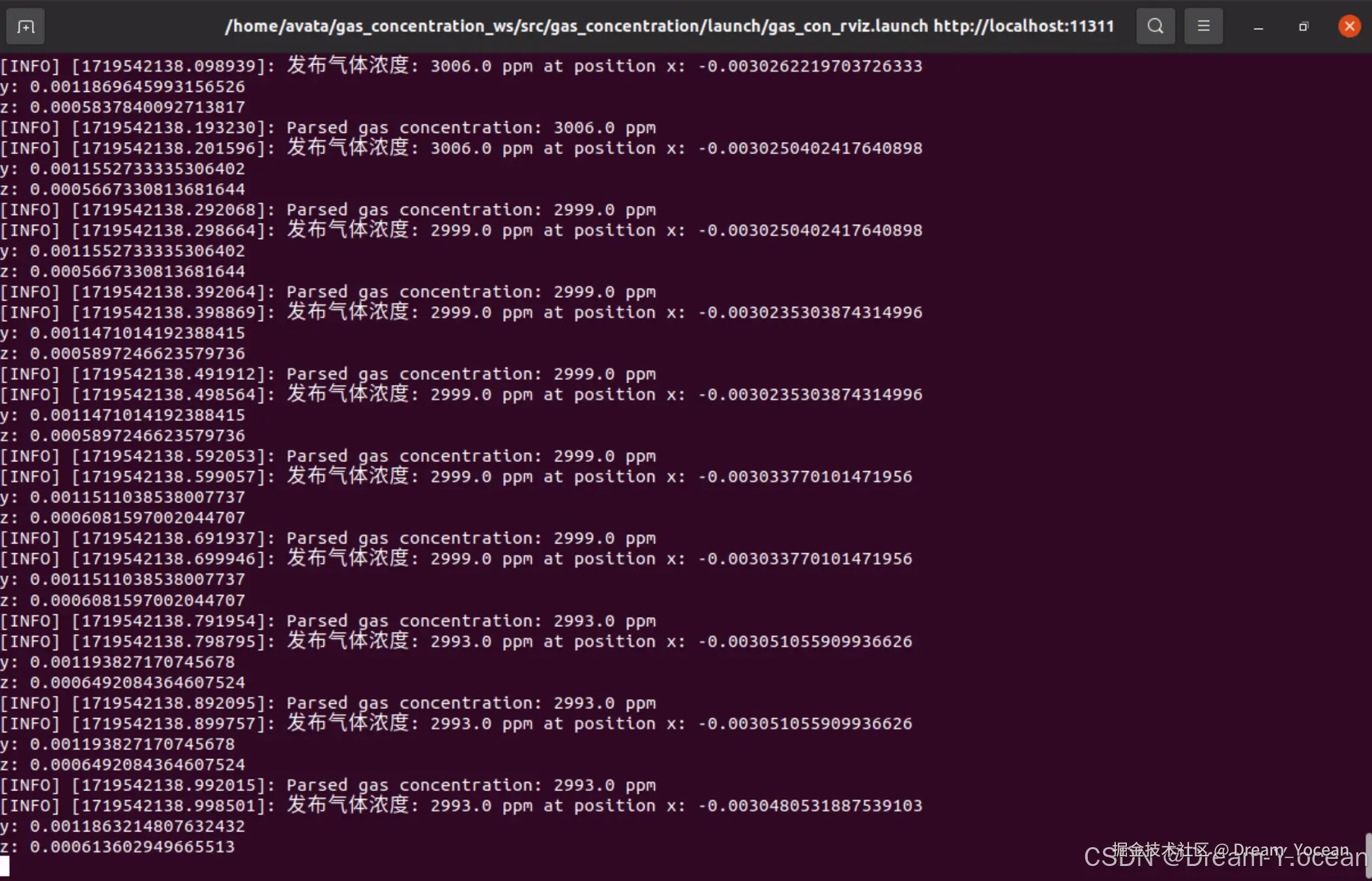

在这里插入图片描述
