之前我写了一篇博客《Docker镜像构建优化》，里面讲到了Docker里面的层，但是始终觉得差了点什么。今天这篇就算是补充一下吧！
容器非常神奇。它们允许简单的进程像虚拟机一样运行。在这种优雅的背后是一套模式和实践，最终使一切正常运转。设计的根源是层。层是存储和分发容器化文件系统内容的基本方式。这种设计既出奇的简单，又非常强大。在今天的文章中，我将解释什么是层以及它们在概念上是如何工作的。
构建分层图像
创建镜像时，通常使用Dockerfile来定义容器的内容。它包含一系列命令，例如：
FROM alpine
RUN echo "hello" > /usr/file1.txt
COPY requirements.txt /usr/file2.txt
RUN rm -rf /usr/file1.txt
在幕后，容器引擎将按顺序执行这些命令，为每个命令创建一个“层”。但实际情况是什么？最简单的方法是将每个层视为一个包含所有修改文件的目录。
让我们逐步了解一种可能的实施方法的示例。
-
FROM alpine表示此容器从无内容开始。这是第一层，可以用空目录来表示/img/layer1。
-
创建第二个目录/img/layer2。从/img/layer1中拷贝所有内容。然后，从 Dockerfile 执行下一个命令，将“hello”写入/img/layer2/usr/file1.txt。这是第二层。
-
创建第三个目录/img/layer3。从img/layer2中拷贝所有内容。从主机复制requirement.txt到该目录。这是第三层。
-
最后，创建第四个目录/img/layer4。从img/layer3中拷贝所有内容。下一个命令删除消息文件img/layer4/usr/file1.txt。这是第四层。
要共享这些层，最简单的方法是为每个目录创建一个压缩文件.tar.gz。为了减少总文件大小，任何未修改的来自前一层的数据副本的文件都将被删除。为了清楚地说明文件何时被删除，可以使用“空白文件”作为占位符。该文件只需.wh.作为原始文件名的前缀。例如，第四层将用名为 .wh.file1.txt 的占位符替换已删除的文件。当解压一个层时，可以删除任何以 .wh. 开头的文件。
继续我们的例子，压缩文件将包含：
| 文件 | 内容 |
|---|---|
| layer1.tar.gz | 精简的linux基础环境 |
| layer2.tar.gz | 包含/usr/file1.txt |
| layer3.tar.gz | 包含/usr/file2.txt（因为file1.txt未被修改） |
| layer4.tar.gz | 包含/usr/.wh.file1.txt（因为file1.txt已被删除）。该文件file2.txt未被修改，因此不包含在内。 |
以这种方式构建大量镜像将产生大量“layer1”目录。为了确保名称唯一，压缩文件基于内容摘要命名。这类似于 Git 的工作方式。它的好处是可以在下载时识别文件损坏的同时识别相同的内容。如果内容摘要与文件名不匹配，则文件已损坏。
为了使结果可重现，还需要一件事---一个解释如何对图层进行排序的文件（清单）。清单将标识要下载哪些文件以及解压它们的顺序。这可以重新创建目录结构。它还提供了一个重要的好处：图层可以在图像之间重复使用和共享。这最大限度地减少了本地存储空间。
引擎还可以查看构建中使用的文件，以确定是否需要重新创建层。这是层缓存的基础，可最大限度地减少构建或重新创建层的需要。作为额外的优化，不依赖于前一层的层可以使用COPY --link来指示该层不需要删除或修改前一层的任何文件。这允许与其他步骤并行创建压缩层文件。
快照
在容器运行之前，它需要挂载一个文件系统。本质上，它需要一个包含所有可用文件的目录。压缩层文件包含文件系统的组件，但不能直接挂载和使用。相反，它们需要解压并组织成一个文件系统。这个解压后的目录称为快照。
创建快照的过程与镜像构建相反。它首先下载清单并构建要下载的层列表。对于每个层，都会创建一个目录，其中包含该层父级的内容。此目录称为活动快照。接下来，差异识别程序负责解压压缩的层文件并将更改应用于活动快照。生成的目录称为已提交快照。最终提交的快照是作为容器文件系统挂载的快照。
使用我们之前的例子：
-
初始层，FROM alpine基础的linux环境；
-
创建一个目录layer2。这个空目录现在是一个活动快照。文件layer2.tar.gz被下载、验证（通过将摘要与文件名进行比较）并解压到目录中。结果是一个包含/work/file1.txt 的目录。这是第一个提交的快照。
-
创建一个目录layer3，并将layer2的内容复制到其中。这是一个新的活动快照。文件layer3.tar.gz下载、验证和解压。结果是一个包含/work/file1.txt和/work/file2.txt的目录。这是第二个已提交的快照。
-
创建的目录layer4，并将layer3 的内容复制到其中。layer4.tar.gz下载、验证和解压文件。diff applier识别 whiteout 文件 /work/.wh.file1.txt，并删除/work/file1.txt。这样就只剩下/work/file2.txt。这是第三个已提交的快照。
-
由于layer4是最后一层，因此它是容器的基础。为了使其支持读写操作，将创建一个新的快照目录并将的内容layer4复制到其中。此目录将挂载为容器的文件系统。正在运行的容器所做的任何更改都将在此目录中发生。
如果这些目录中的任何一个已经存在，则表明另一个映像具有相同的依赖关系。因此，引擎可以跳过下载和 差异识别。它可以按原样使用该层。实际上，这些目录和文件中的每一个都根据内容摘要命名，以便于识别。例如，一组快照可能如下所示：
"RootFS": {
"Type": "layers",
"Layers": [
"sha256:78561cef0761903dd2f7d09856150a6d4fb48967a8f113f3e33d79effbf59a07",
"sha256:48dcbf93fac08ef430c39a4924c0622c13f17548cec0ca5588a665a773f5d091",
"sha256:53e113db23922a5cc6d6c916a2a796f87e8db900d5a8ece3237cbcc4db9e5b7e",
"sha256:df7fa7c302ca914532aaa453ec101e5f21b1c3bb81b2f5046321aa40f2de1399"
]
},
实际的快照系统支持插件，可以改善其中一些行为。例如，它可以允许快照预先组合和解包，从而加快该过程。这允许快照远程存储。它还允许进行特殊优化，例如即时下载所需的文件和层。
叠加层

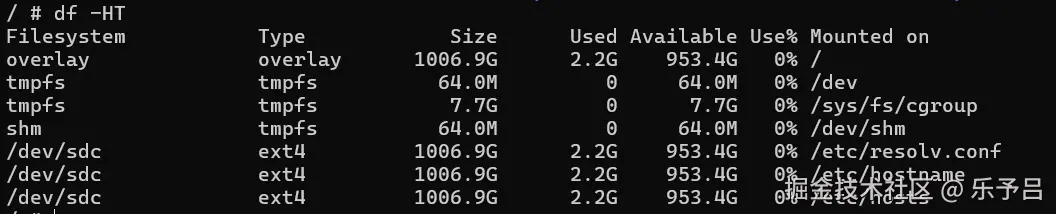

用上面的镜像运行容器，并在容器内部查看文件系统可以看到类似下图内容
看到这里老铁们可能会有疑问，Overlay 是一个什么样的文件系统呢？
在解释之前，我们先来假设有这么一个场景。在一个宿主机上需要运行 100 个容器。
每个容器都需要一个镜像，这个镜像就把容器中程序需要运行的二进制文件、配置文件和其他的依赖文件等全部都打包成一个镜像文件。
如果只是普通的 ext4 或者 xfs 文件系统，那么每次运行一个容器，就需要把一个镜像文件下载并且存储在宿主机上。
这样一来，如果一个镜像文件的大小是 300MB，那么 100 个容器的话，就要下载 300MB*100= 30GB 的文件。并且需要占用 30GB 的磁盘空间。
当我们分析这下载的 30GB 的内容，不难发现，在绝大部分的操作系统里，库文件都是差不多的。而且，在容器运行的时候，这类文件也不会被改动，基本上都是只读的。特别是当我们这 100 个容器镜像都是基于同样的操作系统的时候，每个容器镜像只是额外复制了几十兆自己的应用程序系统里，那么就是说在这30GB的数据里，大部分数据都是重复的。
这个时候就会想，如果宿主机上只下载一份Linux系统，而其他所有基于相同系统的镜像容器都可以共享这一份通用的部分。这样设置的话，不同容器启动的时候，只需要下载自己独特的程序部分就可以。这是不是就非常完美。
事实上确实是这样的！不过我们既要共享底层系统，又要保护底层系统不被破坏。
在容器或虚拟环境中，使用 tmpfs 和 overlayfs 结合的方案提供临时写入空间的同时保护底层的只读系统。这种方法允许在容器内进行文件操作，而不改变底层文件系统的内容。
虽然挂载起来很容易，但我们刚刚描述的方法会产生大量文件变动和大量重复文件。这会减慢首次启动容器的速度并浪费空间。幸运的是，这是文件系统可以处理的容器化过程的众多方面之一。Linux 本身支持将目录挂载为覆盖层，为我们实现了大部分过程。
测试与分析
下面我们来看一个简单的例子，来帮助我们理解整个覆盖过程：
- 创建tmpfs挂载（基于内存的文件系统，将用于探索覆盖过程）
mkdir /mytmpfs
mount -t tmpfs tmpfs /mytmpfs
- 为我们的进程创建目录。我们将使用lowerdir下层（父层）、upperdir上层（子层）、workdir文件系统的工作目录以及merged包含合并的文件系统。
sudo mkdir -p /mytmpfs/lowerdir # 这是只读的下层目录
sudo mkdir -p /mytmpfs/upperdir # 这是可写的上层目录，将放在 tmpfs 上
sudo mkdir -p /mytmpfs/workdir # 这是 overlayfs 的工作目录
sudo mkdir -p /mytmpfs/merged # 这是最终的合并目录
- 为实验创建一些文件。
cd /mytmpfs
echo hello > lowerdir/hello.txt
echo "delete me" > lowerdir/delete-me.txt
echo message > upperdir/upper-message.txt
- 将这些目录挂载为overlay类型文件系统。这将在目录中创建一个新的文件系统，其中包含和目录merged的组合内容。该目录将用于跟踪文件系统的更改。
mount -t overlay overlay -o lowerdir=lowerdir,upperdir=upperdir,workdir=workdir merged
- 查看文件系统。会注意到merged包含了upper和lower的组合内容。然后进行一些更改：
rm -rf merged/delete-me.txt
echo "I'm new one" > merged/new.txt
echo world >> merged/hello.txt

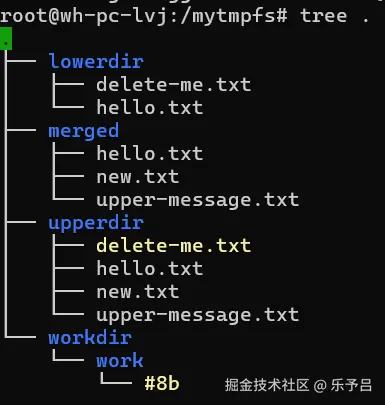

- 正如预期的那样，delete-me.txt被删除，并且在merged目录中创建了一个新文件new.txt。如果你查看目录，你会看到一些有趣的东西：
当你在 merged 目录中执行 rm -rf merged/delete-me.txt 时，overlayfs 并不会直接删除 lowerdir 中的文件。相反，它会在 upperdir 中创建一个对应的白名单文件，通常命名为 .wh.delete-me.txt，表示这个文件在视图中已经被删除。
最终结果：
upperdir/ 的文件结构：

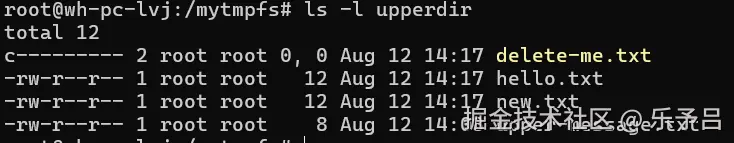

执行ls -l upperdir 可以看到如下结果
-
delete-me.txt：这是从 lowerdir 复制过来的文件，并未实际删除。取而代之的 .wh.delete-me.txt 白名单文件。
-
hello.txt：这是从 lowerdir 复制过来的文件，因为在它上面执行了追加操作。
-
new.txt：这是你在 merged 目录中新创建的文件，直接存放在 upperdir。
-
upper-message.txt：这是最早在 upperdir 中创建的文件，保持不变。
可以看到这种方法也可以用于实现快照系统。mount命令可以本机接受lowerdir路径列表，所有这些路径都合并到单个文件系统中。这是现代容器的一部分本质 — 容器是通过操作系统的本地功能来构建的。
希望这篇博客能帮助你更好地理解容器镜像层。如果你有任何问题或建议，欢迎在评论区留言讨论。
