前段时间因为项目需要，我探索了一下如何在iOS上支持dash视频，现在分享出来给大家参考。

dash是什么

DASH，又叫MPEG DASH，DASH：Dynamic Adaptive Streaming over HTTP ，是一种在互联网上传送动态码率的Video Streaming技术，类似于苹果的HLS，DASH会通过media presentation description (MPD)将视频内容切片成一个很短的文件片段，每个切片都有多个不同的码率，DASH Client可以根据网络的情况选择一个码率进行播放，支持在不同码率之间无缝切换。YouTube采用DASH。其网页端及移动端APP都使用了DASH。DASH的其他采用者包括：Netflix, Hulu。

那为什么要使用dash呢？主要还是因为我们使用的AWS的服务，而且我们的音频使用了G711，而AWS的HLS格式不支持G711，只有Dash和mp4支持G711，因此不得不用Dash。而众所周知，苹果系统的音视频框架不支持Dash，因此只有借助第三方的库和框架来支持。

方案对比

我初步搜索了一下，目前支持Dash的第三方框架主要有阿里的Cicada、VLC以及FFmpeg(网上说4.2之后就可以，最好是用最新的)。先说结论，三个框架我都试了下，发现Cicada的解析速度是最快的（从发起请求到出图大概2～3s左右），但是对于G711似乎并不支持，而VLC和FFmpeg解析慢一些（ffmpeg大概7～8s，VLC大概10～12s），但都支持G711.

方案一、FFmpeg

由于项目中已经有使用FFmpeg，只是版本较低，因此我首先考虑使用FFmpeg，在把版本升级到最新的7.0之后发现，ffmpeg存在严重的性能问题。 首先是出图的速度慢，从连上服务器到第一帧图像出来，平均耗时7～8秒，其中单avformat_open_input函数就花了6～7s，其次，由于我们的dash切片大概是2s一段，ffmpeg每次拉取新的切片都是实时调用av_read_frame,这个又要花大改1~2s的时间，因此会造成很明显的视频卡顿。我在网上搜了些方法，基本都只有优化avformat_find_stream_info这个函数的，通过减少probe_size和指定inputFormat，大约可以减少0.5s的耗时，对于整体而言帮助不大。因此，我决定尝试其他方案。

方案二、Cicada

基于对阿里的了解，我一开始对Cicada不抱很大希望，因为很多项目到后面都没人维护，但看网上介绍的比较多，我还是尝试了一下。一开始我用的是直接编译出动态库，然后拖到Xcode里面使用，但是发现没有声音，也就是说不支持G711。我到Github上搜索了一下，发现没人提issue,于是便提了个issue，同时用他的demo调试一下，看看到底是什么原因。后面发现他内部在选择解码器时候，总是会选择苹果官方的解码器，这明显啊的不支持嘛，于是再往里面看，发现在ffmpeg_Utils这个文件里面有一个函数，

enum AFCodecID AVCodec2CicadaCodec(enum AVCodecID codec)

和一个table

static codec_pair codec_pair_table[]

只要在这里面添加G711对应的格式就可以让他选择ffmpeg的解码器了。 但是，事情往往没有这么顺利（不然我也不会写这个文章了～），我改完之后跑了一下，发现还是没声音，然后又继续排查，一直查到avcodecDecoder这个类的init_decoder函数里面，

int avcodecDecoder::init_decoder(const Stream_meta *meta, void *wnd, uint64_t flags,const DrmInfo *drmInfo)

发现在调用avcodec_find_decoder这个函数时，传入的codecId为AV_CODEC_ID_PCM_ALAW，没有返回对应的codec

mPDecoder->codec = avcodec_find_decoder(codecId);

这就很奇怪了，按道理说G711是ffmpeg很早就支持了的，为何会找不到呢？ 我怀疑是ffmpeg这个版本有问题，我查了下，Cicada0.44版本使用的是ffmpeg4.3.1（可以在Cicada的external/external目录下找到依赖的第三方库），而这个版本在官方网站上已经不推荐了，会不会是有bug？带着疑问，我尝试升级其版本（修改external/player_git_source_list.sh中的ffmpeg版本），却发现升级后在编译Cicada SDK时各种报错，感觉是跟某个系统的宏定义冲突了。看来暂时没法升级，只能作罢。

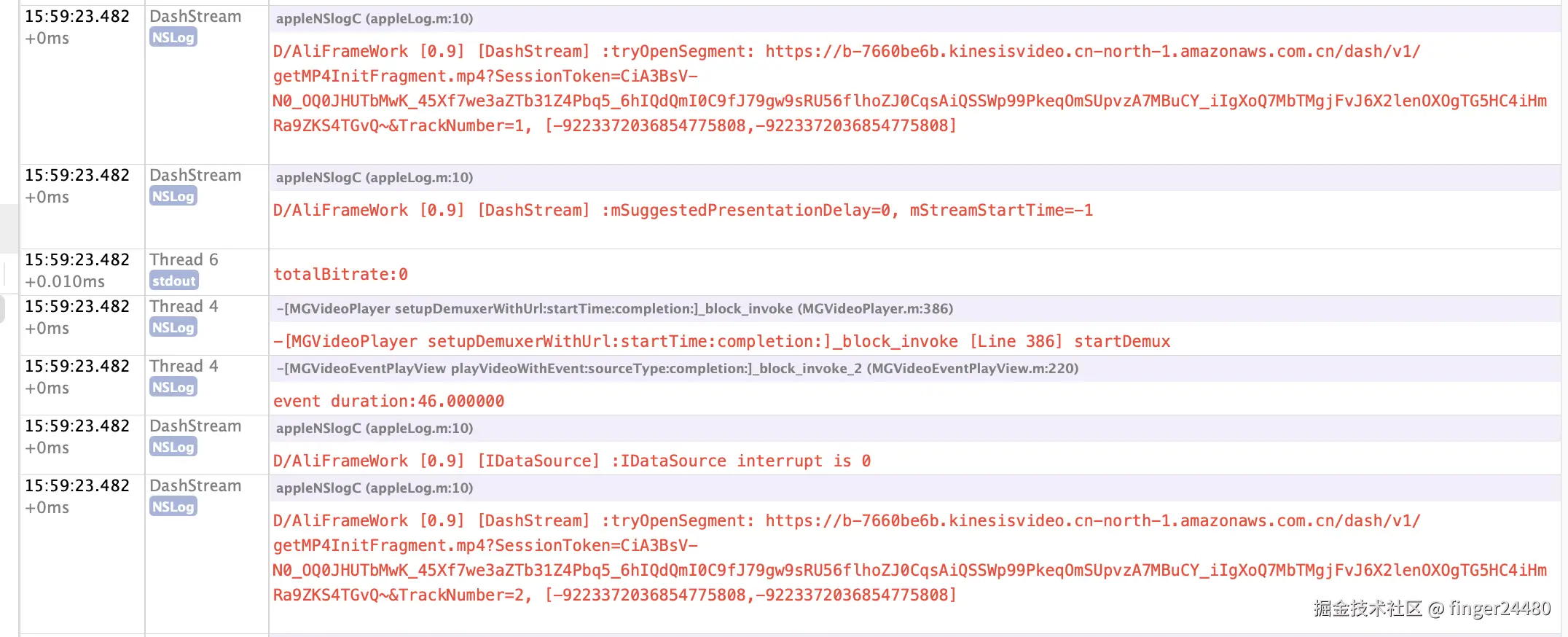

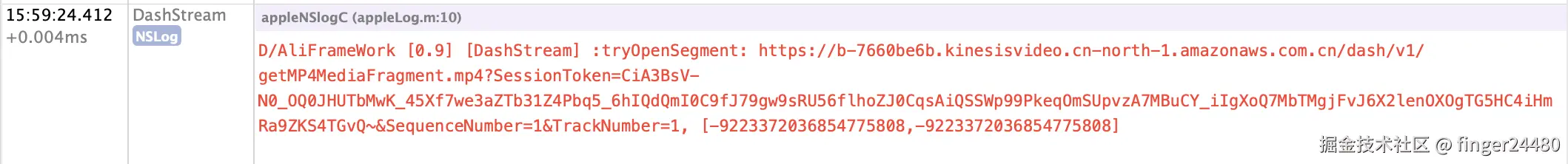

虽然G711不能用，但我还是好奇为什么Cicada比其他两家快，因此研究了下他的下载流程，发现他用到了多线程并行下载音频和视频流，从下面的日志截图可以看出，两者几乎是在同一时间进行的。

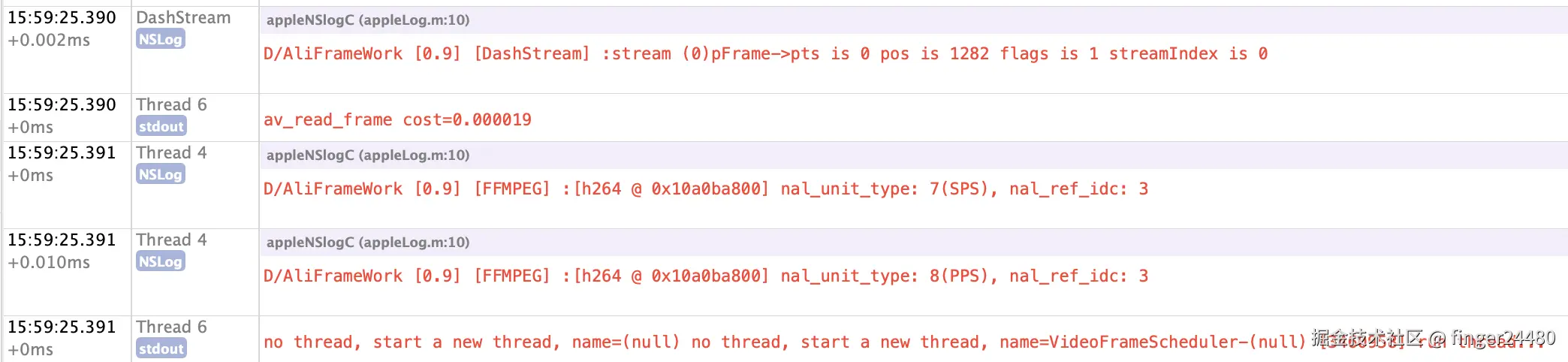

image.png 加载视频的时间差不多1S

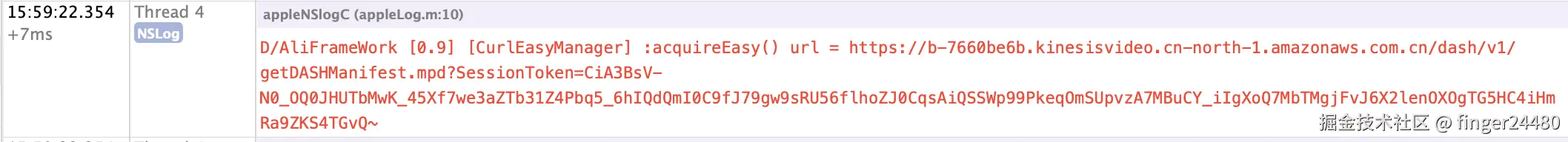

从开始访问服务器到出图差不多花了3S



方案三、 VLC

对于大名鼎鼎的VLC，我还是抱有很大希望的，尽管从VLC已编译版本的表现来看，依然存在跟ffmpeg类似的出图慢问题，但至少后续播放过程中没有出现的卡顿，因此可以考虑替换掉ffmpeg。 VLC官网 VLC github

VLC在cocoapod上还有一个编译好的库,叫mobileVLCKit，可以直接用，省去编译的麻烦，如果你想自己编译也可以用这个VLC iOS项目源码，核心部分还是在前面的那个git仓库里。 这里不得不说下，mobileVLCKit的API设计确实很棒，跟iOS的AVPlayer基本一样，替换起来非常方便，但是依然存在前面说的问题，而且他的速度比ffmpeg还要慢。为了一探究竟，我决定下载源码自己编译。 由于mobileVLCKit编译前，需要先编译libVLC，而libVLC没有提供debug版本，因此要断点调试应该是不可能，只能通过日志来了解他里面做了什么。通过这几行代码打开日志 VLCConsoleLogger *logger = [[VLCConsoleLogger alloc] init];     logger.level = kVLCLogLevelDebug;     self.vlcPlayer.libraryInstance.loggers = @[logger];

以AWS上的一个dash视频为例，可以看到首先访问类似这样的链接

b-7660be6b.kinesisvideo.cn-north-1.amazonaws.com.cn/dash/v1/get…~

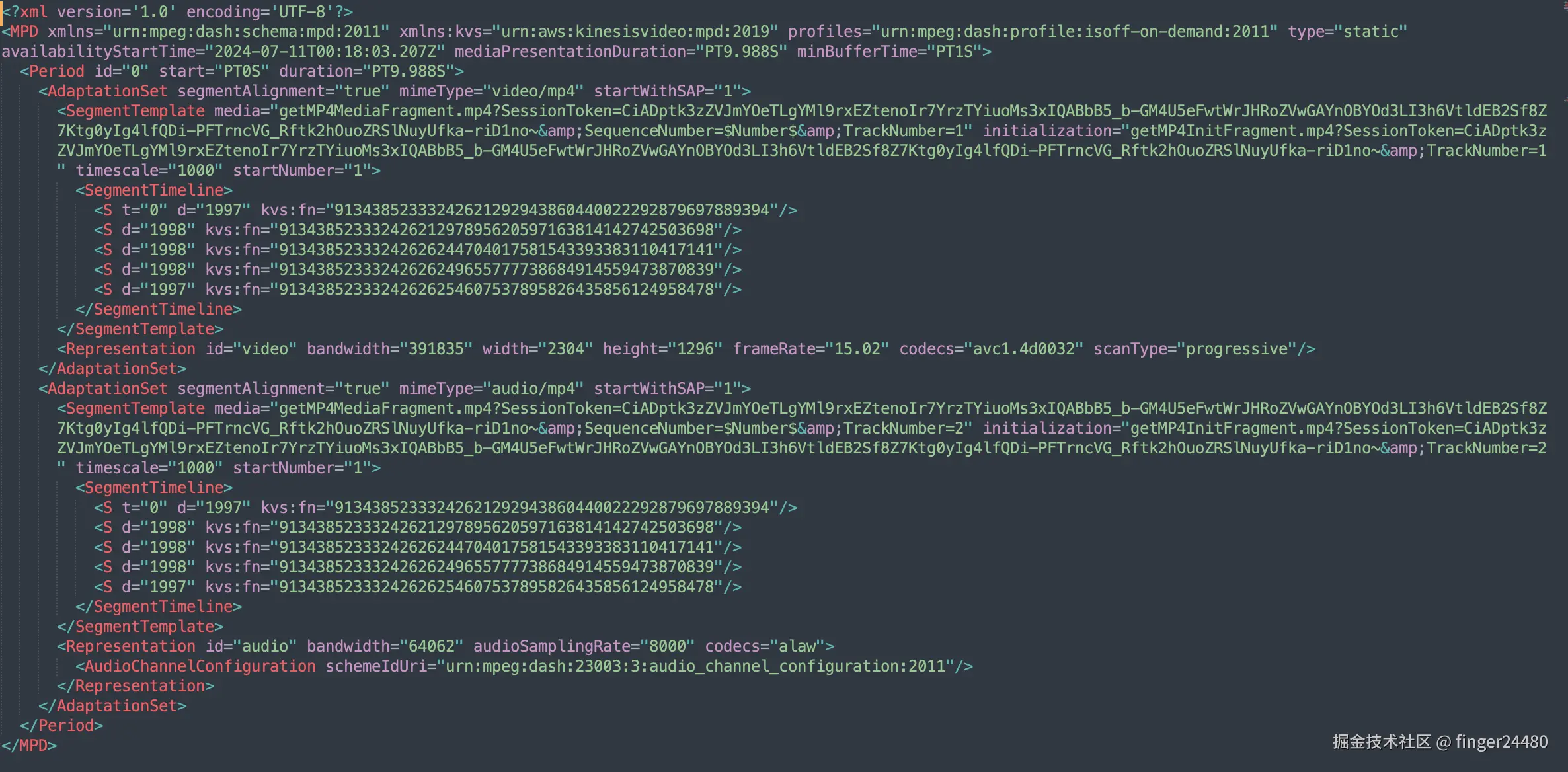

服务器返回了一个mpd文件，类似这样的格式

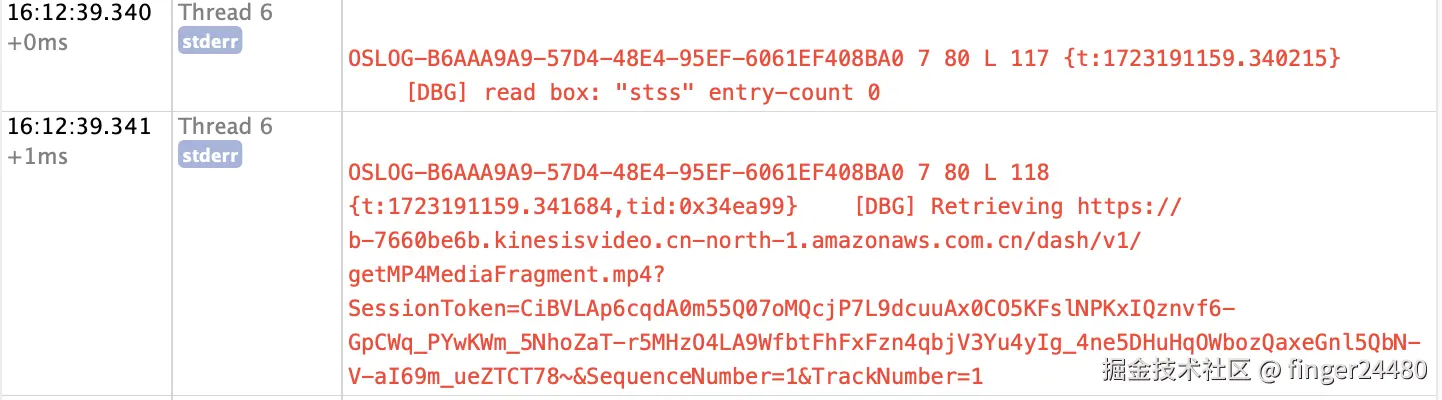

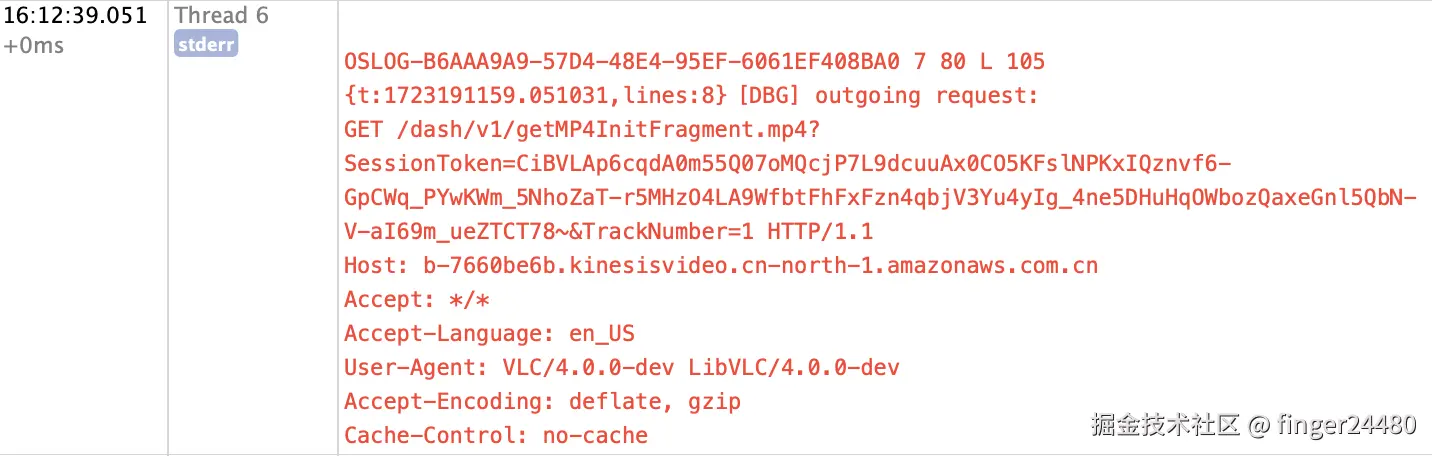

然后VLC解析里面的内容，解析完并初始化Template之后，就开始下载第一段Segment，也就是videoTrack, 从开始下载到解析完成大概要0.3s

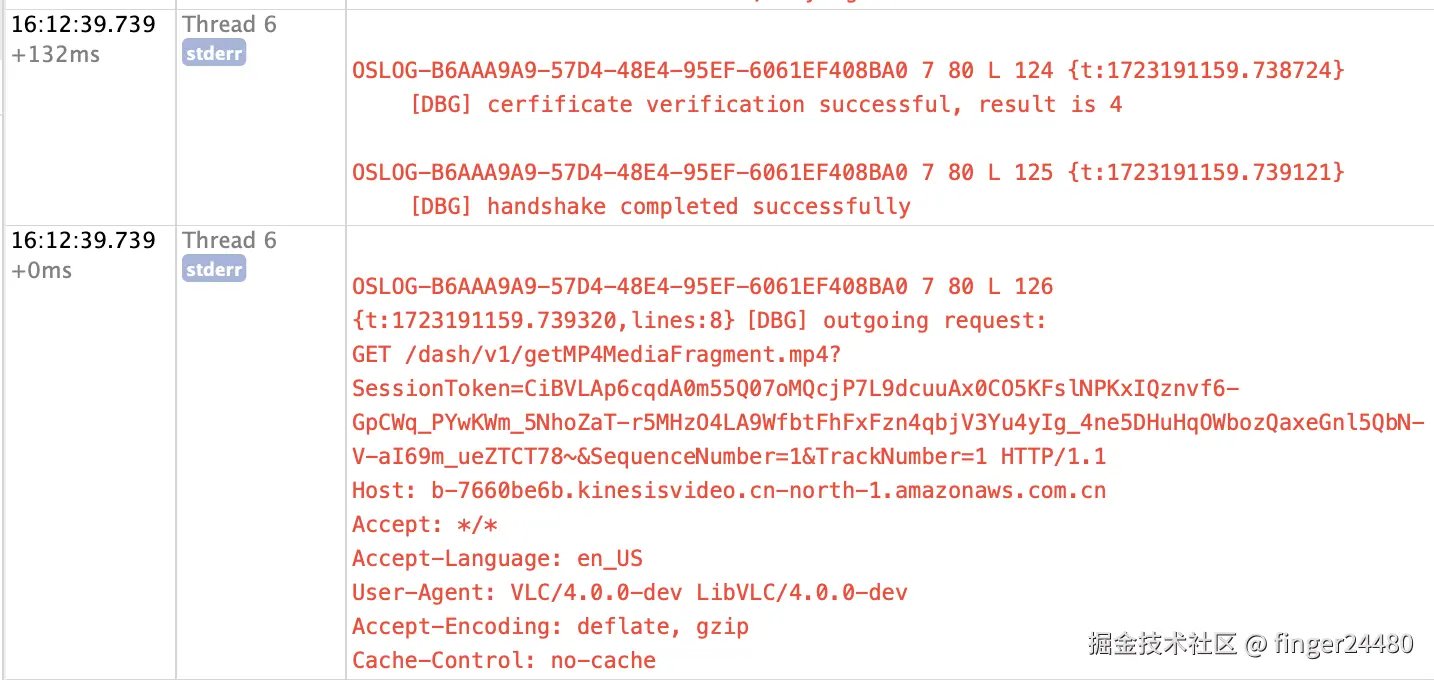

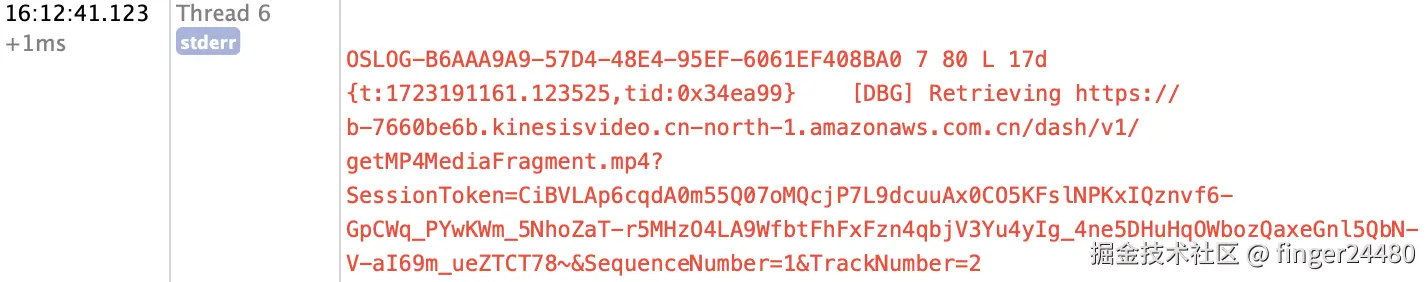

而通过videoTrack的SegmentTemplate可知，一段track又分为好几次Sequence，每一个都有他的SequenceNumber,于是，VLC又去下载SequenceNumber为1和2的视频分段，每段从建立链接到下载再到解析完成大概耗时1s，至于为什么要下载两段，而不是一段，我想应该是跟他的缓存策略有关，因为1段只有2s,而我们的视频1s只有15帧，2段加起来才30帧，可能还没达到他的缓存下限，

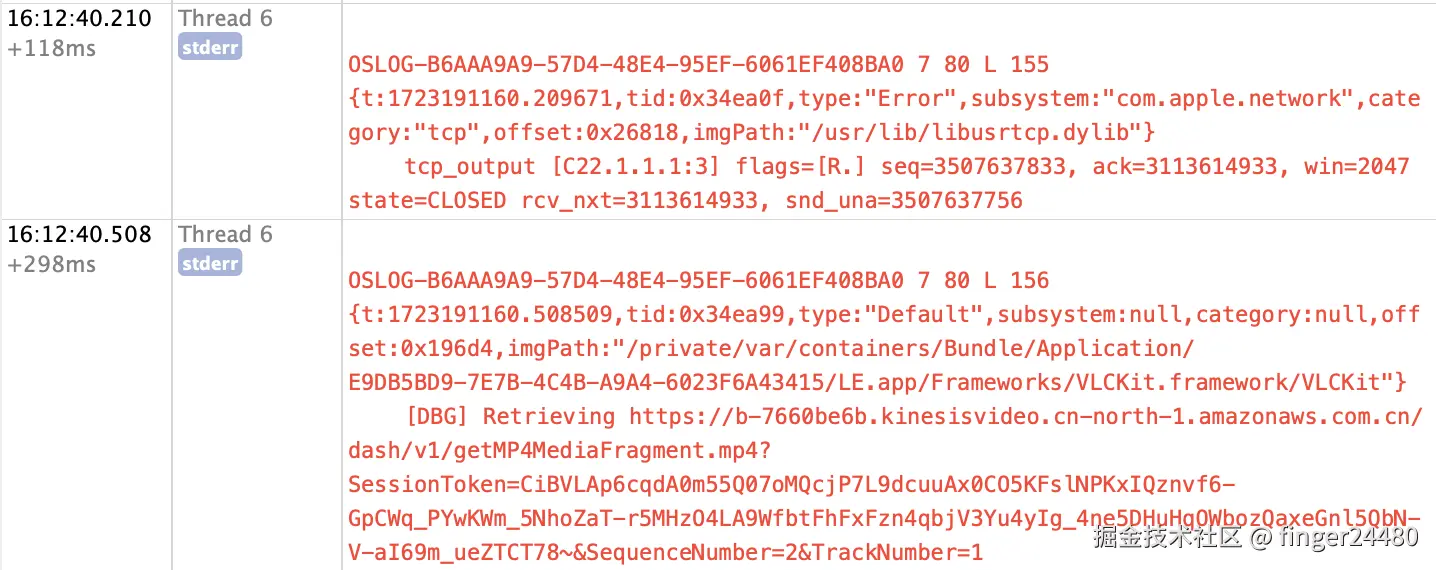

从日志中可以看到，在下载完第2段视频后，他就开启了第二段Segment，也就是audioTrack的下载，

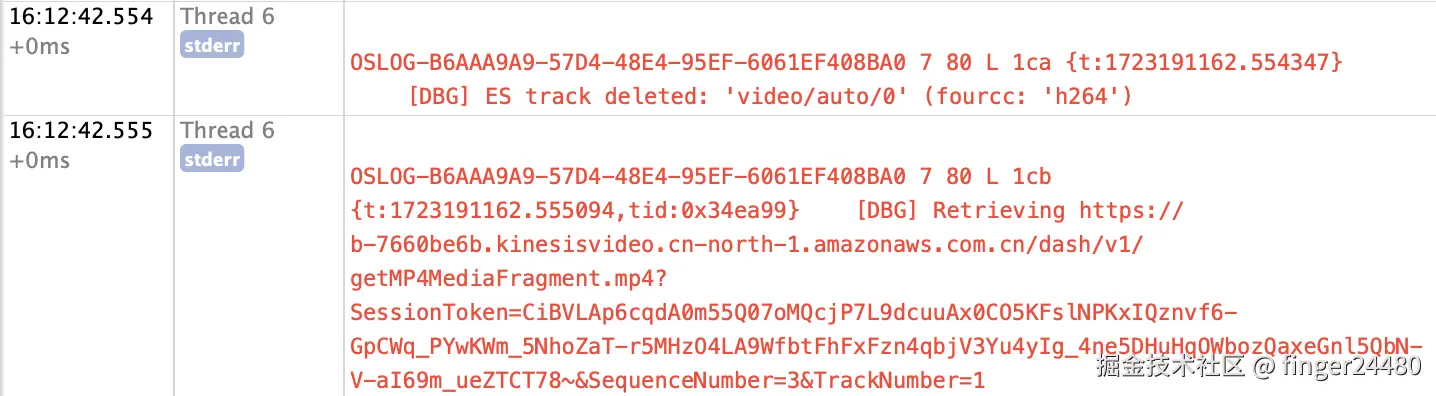

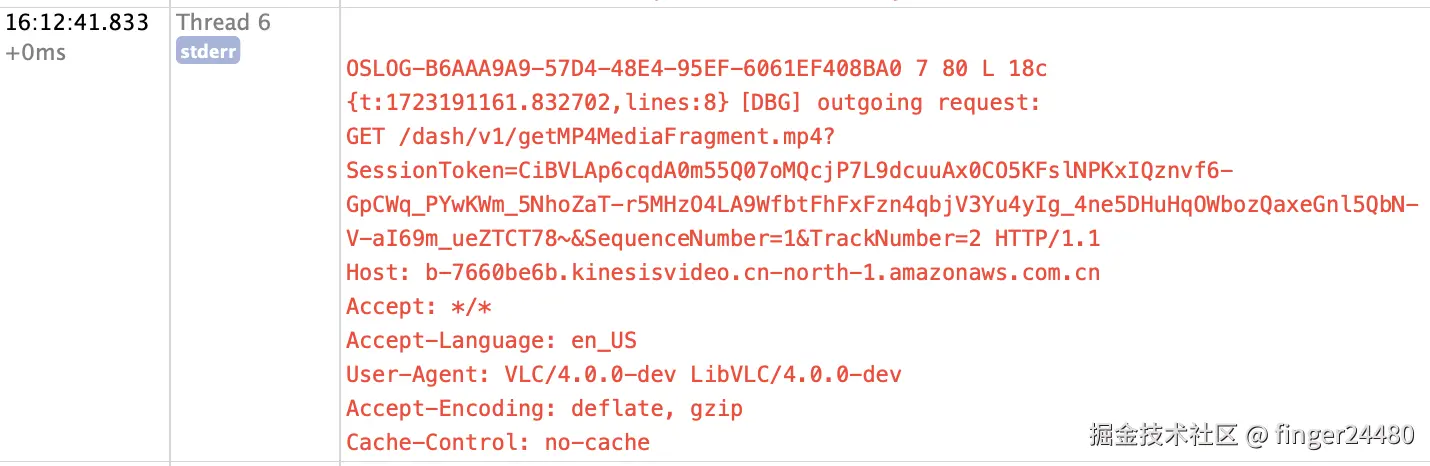

音频先下载了一段，然后下载第3段视频

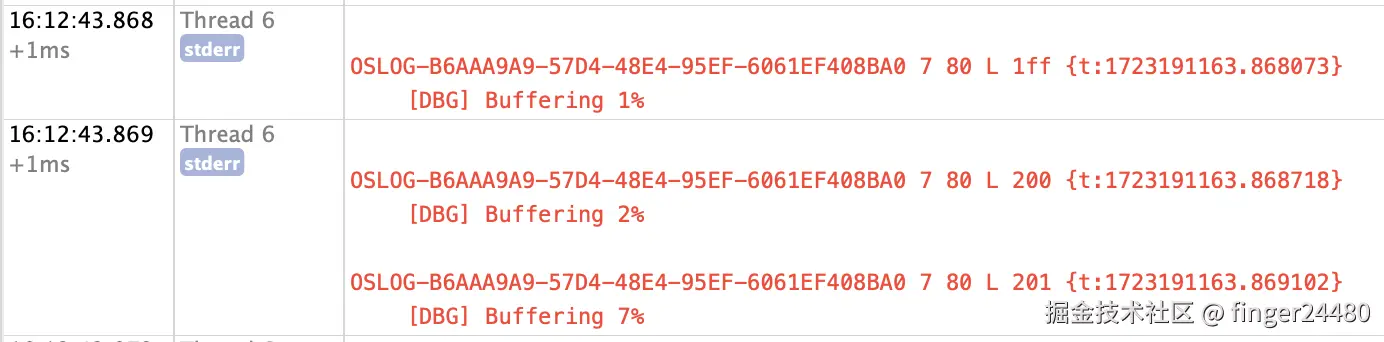

image.png 然后再是第2、3段的音频，等三段音频都下载完成之后，才正式开始播放


同时他还会紧接着准备第4段视频和音频的下载

总的来说，LVC有一定的缓存策略，在开始阶段会下载更多的分段以保证后续播放的流畅性，但由于是单线程加载，加上缓存的数量多，因此出图也更慢。

方案四、ffmpeg与Cicada相结合

通过前面三个框架的对比测试和分析，我发现Cicada是最快的，同时我在网上搜了下播放dash的js库，例如dash.js，发现跟Cicada一样，也是没声音，因此怀疑是不是因为音频没解析出来的缘故。但不管怎样，Cicada里面对于dash的解析那部分是没问题的。而且从之前的日志来看，Cicada是音视频并行下载的，所以我决定把Cicada里面解析dash的部分移植到我们项目中作为Demuxer，然后再把Demux之后的packet给到ffpmeg进行解码并渲染。由于内容较多，就不写在这篇文章中了，这里只说下结果，就是既能支持G711，加载速度也跟单独使用Cicada是一样的，但是要花费的时间比较多（从迁移到适配现有工程大概前后花了一个星期多），最终我们采用了方案四，整体性能相对于最初的ffmpeg版本提升了50%多！

迁移Cicada(juejin.cn/post/740093…)
