信道探测中的测量技术信道探测，是在通信工程实践中产生的一个技术领域，面向应用的意味很强。探测系统设计所关心的问题，常常可

对于无线通信系统的研究、设计、优化与推广，信道模型的建立无疑是至关重要的。特别是无线技术建立标准化体系后，为了尽可能地提升无线系统的容量与覆盖率，信道的标准化建模也成为了一项重要工作。

如欧洲IST(Information Society Technoligies)下属的WINNER(Wireless World Initiative New Radio)组织，即在欧洲各国不同地理环境下的信道进行探测与建模，研究不同场景下的信道参数，并建立简化模型，以作为移动通信系统网络规划标准的参考。

同时，一些特殊的无线传播场景，如高速铁路信道，由于场景复杂、多普勒频移大、列车非蜂窝的结构，其信道的标准化工作面临更大的挑战性，对于信道探测技术也有较高的需求与要求。

除了信道模型的标准化工作，信道探测技术在通信系统中也可以发挥作用。以短波通信为例，在第三代短波通信协议（HF-3G）中应用的空闲信道实时选频技术，要求短波电台对信道进行探测、监控，为通信网内各条线路提供信道质量信息，在必要时切换短波通信频率。

本文将对常用的信道测量的方法进行简单总结和回顾。

时域测量方法

周期脉冲信道探测

容易联想到的简单探测信号，即是周期性短脉冲序列 $p_T(t)$ .

利用这一简单而典型的信号，也便于我们了解探测信号应具备的基本指标：

一方面，脉冲序列的宽度应该尽可能窄，从而具有较大的主瓣带宽与较小的旁瓣，以保证获得频域上尽可能宽的信道系统函数。

但信号过窄的持续时间无疑是以较低的功率为代价的，这将使接收端获得的信噪比偏低。对两个指标之间的权衡，常使用时间带宽积指标。即信号的持续时间，与其带宽的乘积 $TW$ .
实际上，信号的持续时间也受到了另一个因素的制约：由于我们的目的正在于获知信道信息，探测信号发送过程中，信道应可被看作是慢时变的。有信号的持续时间 $T$ 小于信道的相干时间 $T_c$ .
值得讨论的还有信号的周期。就理论目的而言，脉冲信号应足够窄，且其间隔应足够长，从而保证绝大部分的多径分量可以在一次脉冲信号周期中被探测。

然而，由奈奎斯特采样定律可知，要获取无失真的信道冲激响应的采样，应保证最低的时间采样速率 $f_{sample}$ 满足

f_{sample}\geqslant 2D_s

其中， $D_s$ 为多普勒扩展。即有信号周期 $T_{sample}$ 满足

T_{sample}\leqslant \frac{1}{2D_s} \approx 2T_c

事实上，若代入多普勒频移

D_{s}=\frac{fv}{c}

其中， $f$ 为信号中心频率， $v$ 为探测器移动速度，则有

T_{sample}\leqslant \frac{c}{2fv} = \frac{\lambda}{2v}

可得

T_{sample}v\leqslant \frac{\lambda}{2}

即有对于移动的探测器，在每移动 ${\lambda}/{2}$ 时，至少需要进行一次采样。

周期脉冲信号简单的形式虽然便于我们仅指标分析，但简单的形式也带来了抗干扰能力差的缺点，突发的干扰容易造成信道冲激响应的误测。

伪随机序列信道探测

在简单的周期脉冲中，通常要求接收端滤波器的系统函数为常数，或者通过解卷积减弱探测器系统自身的影响。伪随机序列信道探测方法即从 $h_T(t)$ 与 $h_R(t)$ 的改进入手。

由于

x(t)=h_T(t)*h_R(t)

当接收滤波器与成型滤波器匹配时，有发送机与接收机的级联相当于发送滤波器的自相关函数：

x(t)=h_T(t)*h_R(t)=R_{h_T}(t)

此时，要使探测器系统的冲激响应给信号探测带来的影响尽可能小，即可让送滤波器的自相关函数 $R_{h_T}(x)$ 有类似于 $\delta$ 函数的特性。

在通信系统中，伪随机序列自相关峰尖锐，正具备这一特性。以最常用的m序列（最长线性移位寄存器序列）为例，周期为 $N=2^{n}-1$ 的二值m序列具有自相关函数

R_a\left( j \right) =\begin{cases} N, j=0 \left( mod\,\,N \right)\\ -1, 0<j<N\left( mod\,\,N \right)\\ \end{cases}

具有尖锐的自相关峰值，可以满足作信道探测系统的要求。

实际上，伪噪声序列常用于扩频系统，用作理想扩频序列的一种近似。而扩频系统也是码分多址（CDMA）的基础（理想的情况下，使码序列正交，即不同用户扩频序列的互相关等于0，便实现了多址）此时的信道探测系统实际上就相当于一个CDMA系统。

频域测量方法

时频域毫无疑问是可以相互转换的，此处的分类主要基于信号的特性主要在哪个基空间体现。时域上的主要设计目标是尽可能短的持续时间，以使测量系统给信道冲激响应带来的影响尽可能小。这在频域上的体现为使用尽可能平坦的宽带信号进行探测。

类似于以周期脉冲信号作为探测信号，一种简单的方式即发射一个窄带信号，以阶梯型的离散频率对频带进行扫描，这通常使用矢量网络分析仪来完成。同样地，矢量网络分析仪也面临着实时性与时延分辨率两者之间的权衡取舍：时变信道中，为了实时性而提高扫频的速度（频率离散点间距加大）将以减小时延分辨率为代价。

另一种进行频域探测的信号是线性调频的Chirp信号，Chirp信号的瞬时频率将随时间线性化

f(t)=f_c \pm \frac{B}{T}t

其中， $f_c$ 为中心频率， $B$ 为信号带宽， $T$ 为信号周期。

有其发送波形表示为

S_T\left( t \right) =A_T\cos \left( 2\pi f_lt \right) \\ =A_T\cos \left( 2\pi f_ct\pm \pi \frac{B}{T}t^2 \right) , -\frac{T}{2}\leqslant t\leqslant \frac{T}{2}

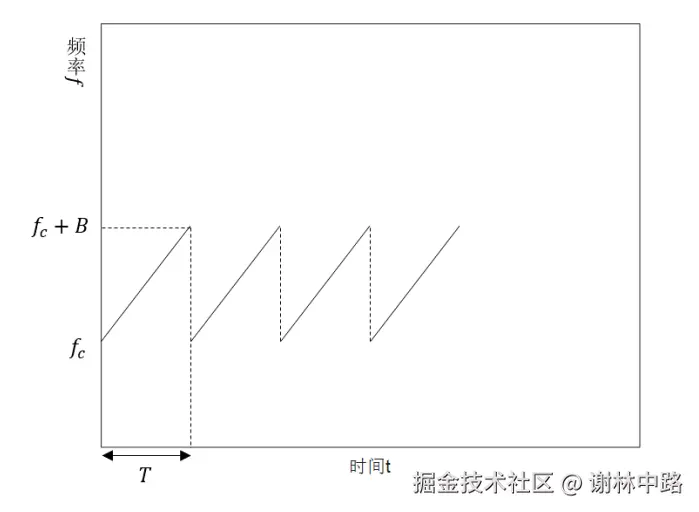

chirp信号波形如图所示。

可见，Chirp信号实际上是在进行线性增加的频率扫描。在每个扫描周期，瞬时频率线性变化，即获得了信道在不同时间、不同频率上的信息。

经过 $L$ 路多径衰落，有接收端的Chirp信号为

S_R\left( t \right) =\sum_{l=1}^L{A_{R,l}\cos \left( 2\pi f_c\left( t-\tau _l \right) +\pi \frac{B}{T}\left( t-\tau _l \right) ^2 \right)}

其中， $A_{R,l}$ 为第 $l$ 条路径的幅度， $\tau$ 为第 $l$ 条路径的时延。

使用匹配滤波器接收，即有

S\left( t \right) =\sum_{l=1}^L{A_TA_{R,l}\cos \left( 2\pi f_c\left( t-\tau _l \right) +\pi \frac{B}{T}\left( t-\tau _l \right) ^2 \right)}\cdot \cos \left( 2\pi f_c+\pi \frac{B}{T}t^2 \right)

即

S\left( t \right) =\sum_{l=1}^L{\frac{1}{2}A_TA_{R,l}\cos \left( 2\pi f_c\left( t-\tau _l \right) -2\pi f_c+\pi \frac{B}{T}\left( t-\tau _l \right) ^2-\pi \frac{B}{T}t^2 \right)} \\ +\sum_{l=1}^L{\frac{1}{2}A_TA_{R,l}\cos \left( 2\pi f_c\left( t-\tau _l \right) +2\pi f_c+\pi \frac{B}{T}\left( t-\tau _l \right) ^2+\pi \frac{B}{T}t^2 \right)}

在匹配滤波器后加低通滤波器，可将上式中第二项频率和项滤除。可见，以Chirp信号为探测信号，起到了频率压缩的作用：在频率较低的第一项中，包含了可供后续作信道参数估计的所有（多径）时延量与多普勒特征，经过后续的信号处理，即可提取这一信道参数。同时，对于较低频率的接收信号的数字处理，也降低了对设备性能的要求。
