多路RTSP转RTMP推送方案的两个选择

音视频牛哥
932 阅读5分钟

​技术选型

RTSP转RTMP推送到流媒体服务器，说起来技术实现不难，简单来说，获取RTSP流后，拿到未经解码的H.264/H.265和audio数据，重新打包RTMP发送出去即可。需要注意的是，大多RTSP转RTMP模块，需要长时间运行，所以，需要有好多错误处理和自动重连机制，确保转发模块的稳定性。以下是两个可选的技术方案：

方案1：FFMPEG命令转发

ffmpeg -i rtsp://[摄像头地址]/[流媒体地址] -c:v libx264 -preset veryfast -maxrate 3000k -bufsize 6000k -pix_fmt yuv420p -g 50 -c:a aac -b:a 160k -ac 2 -ar 44100 -f flv rtmp://[服务器地址]/[应用名称]/[流密钥]
  • rtsp://[摄像头地址]/[流媒体地址] 是摄像头的RTSP流地址。
  • -c:v libx264 指定视频编码器为libx264。
  • -preset veryfast 设置编码速度为非常快，以牺牲一些压缩效率换取更快的编码速度。
  • -maxrate 和 -bufsize 设置最大码率和缓冲区大小。
  • -pix_fmt yuv420p 设置像素格式为YUV420P，这是RTMP兼容的格式。
  • -g 50 设置关键帧间隔为50帧。
  • -c:a aac 指定音频编码器为AAC。
  • -b:a、-ac 和 -ar 分别设置音频比特率、声道数和采样率。
  • -f flv 指定输出格式为FLV，RTMP流通常以FLV格式封装。
  • rtmp://[服务器地址]/[应用名称]/[流密钥] 是目标RTMP服务器的推送地址。

上述命令中的参数可能需要根据实际情况进行调整。

方案2：SmartRelaySDK

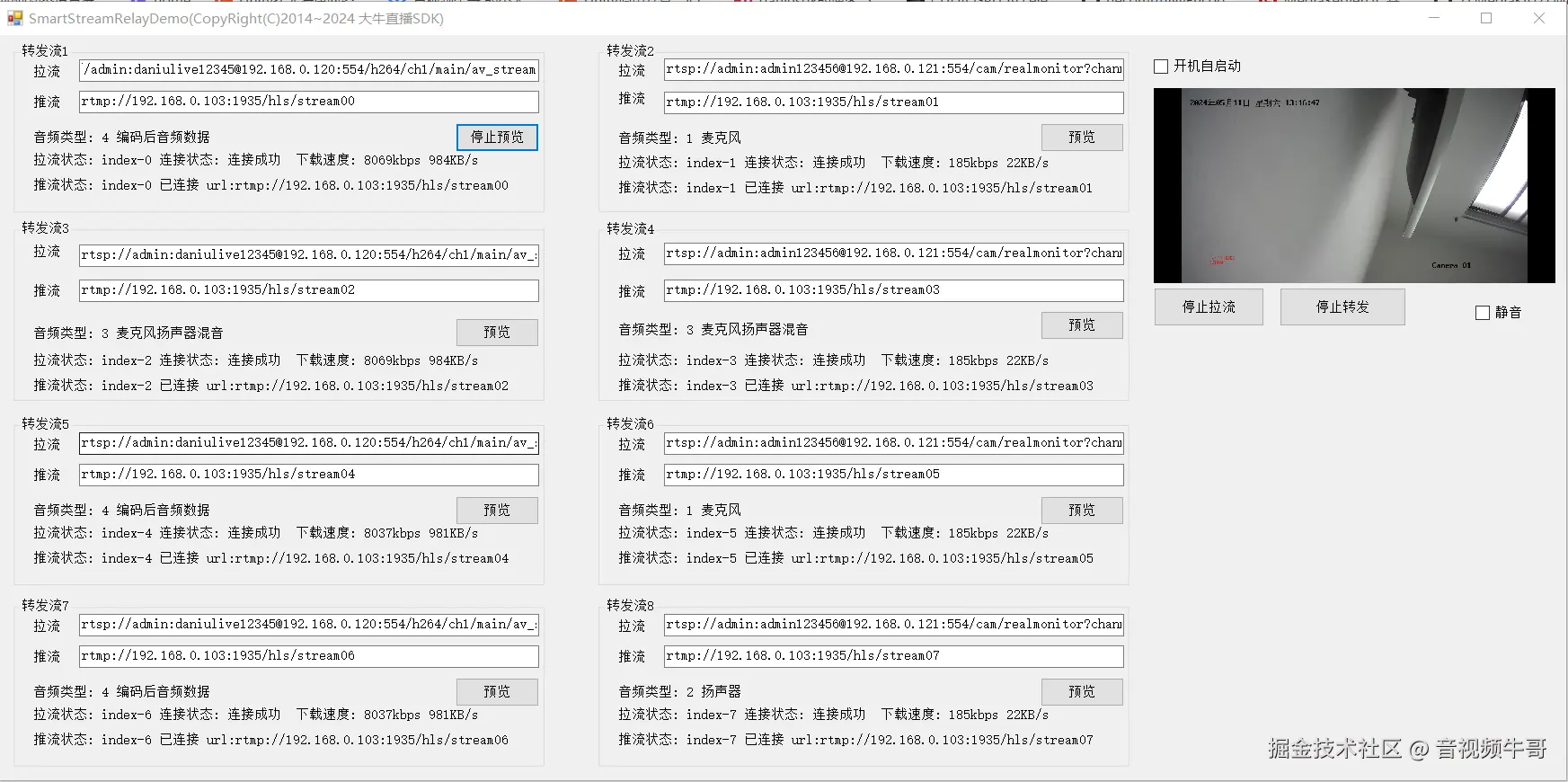

大牛直播SDK发布的RTSP转RTMP推送模块（SmartRelaySDK）C#的界面如下：

技术设计：

**1. 拉流：**通过RTSP直播播放SDK的数据回调接口，拿到音视频数据；

**2. 转推：**通过RTMP直播推送SDK的编码后数据输入接口，把回调上来的数据，传给RTMP直播推送模块，实现RTSP数据流到RTMP服务器的转发；

**3. 录像：**如果需要录像，借助RTSP直播播放SDK，拉到音视频数据后，直接存储MP4文件即可；

**4. 快照：**如果需要实时快照，拉流后，解码调用播放端快照接口，生成快照，因为快照涉及到video数据解码，如无必要，可不必开启，不然会额外消耗性能。

**5. 拉流预览：**如需预览拉流数据，只要调用播放端的播放接口，即可实现拉流数据预览；

**6. 数据转AAC后转发：**考虑到好多监控设备出来的音频可能是PCMA/PCMU的，如需要更通用的音频格式，可以转AAC后，在通过RTMP推送；

**7. 转推RTMP实时静音：**只需要在传audio数据的地方，加个判断即可；

**8. 拉流速度反馈：**通过RTSP播放端的实时码率反馈event，拿到实时带宽占用即可；

**9. 整体网络状态反馈：**考虑到有些摄像头可能会临时或异常关闭，RTMP服务器亦是，可以通过推拉流的event回调状态，查看那整体网络情况，如此界定：是拉不到流，还是推不到RTMP服务器。

上述是C#的基础demo，如果对C++比较熟悉，也可以直接用C++的，大牛直播SDK的RTSP转RTMP推送模块，通过配置xml的形式，程序启动后，从configure.xml读取相关的参数，实现一键拉流转发。

常规的参数配置，比如推拉流的rtsp rtmp url，如果需要自采集audio，设置采集的audio类型，比如rtsp自带audio、麦克风、扬声器或麦克风扬声器混音。

<?xml version="1.0" encoding="utf-8" ?>
<StreamRelays>
  <Relay>
    <id>0</id>
	<AudioOption>4</AudioOption>
    <PullUrl>rtsp://admin:daniulive12345@192.168.0.120:554/h264/ch1/main/av_stream</PullUrl>
    <PushUrl>rtmp://192.168.0.103:1935/hls/stream00</PushUrl>
  </Relay>
  <Relay>
    <id>1</id>
	<AudioOption>1</AudioOption>
    <PullUrl>rtsp://admin:admin123456@192.168.0.121:554/cam/realmonitor?channel=1<![CDATA[&]]>subtype=0</PullUrl>
    <PushUrl>rtmp://192.168.0.103:1935/hls/stream01</PushUrl>
  </Relay>
  <Relay>
    <id>2</id>
	<AudioOption>3</AudioOption>
    <PullUrl>rtsp://admin:daniulive12345@192.168.0.120:554/h264/ch1/main/av_stream</PullUrl>
    <PushUrl>rtmp://192.168.0.103:1935/hls/stream02</PushUrl>
  </Relay>
  <Relay>
    <id>3</id>
	<AudioOption>3</AudioOption>
    <PullUrl>rtsp://admin:admin123456@192.168.0.121:554/cam/realmonitor?channel=1<![CDATA[&]]>subtype=0</PullUrl>
    <PushUrl>rtmp://192.168.0.103:1935/hls/stream03</PushUrl>
  </Relay>
    <Relay>
    <id>4</id>
	<AudioOption>4</AudioOption>
    <PullUrl>rtsp://admin:daniulive12345@192.168.0.120:554/h264/ch1/main/av_stream</PullUrl>
    <PushUrl>rtmp://192.168.0.103:1935/hls/stream04</PushUrl>
  </Relay>
  <Relay>
    <id>5</id>
	<AudioOption>1</AudioOption>
    <PullUrl>rtsp://admin:admin123456@192.168.0.121:554/cam/realmonitor?channel=1<![CDATA[&]]>subtype=0</PullUrl>
    <PushUrl>rtmp://192.168.0.103:1935/hls/stream05</PushUrl>
  </Relay>
  <Relay>
    <id>6</id>
	<AudioOption>4</AudioOption>
    <PullUrl>rtsp://admin:daniulive12345@192.168.0.120:554/h264/ch1/main/av_stream</PullUrl>
    <PushUrl>rtmp://192.168.0.103:1935/hls/stream06</PushUrl>
  </Relay>
  <Relay>
    <id>7</id>
	<AudioOption>2</AudioOption>
    <PullUrl>rtsp://admin:admin123456@192.168.0.121:554/cam/realmonitor?channel=1<![CDATA[&]]>subtype=0</PullUrl>
    <PushUrl>rtmp://192.168.0.103:1935/hls/stream07</PushUrl>
  </Relay>
</StreamRelays>

封装代码如下：

​/* * nt_relay_wrapper.cs.cs
 * nt_relay_wrapper.cs
 *
 * WebSite: https://daniusdk.com
 * WeChat: xinsheng120
 *
 * Created by DaniuLive on 2017/11/14.
 * Copyright © 2014~2024 DaniuLive. All rights reserved.
 */
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

namespace SmartRelayDemo
{
    class nt_relay_wrapper
    {
        int relay_index_;
        nt_player_wrapper player_wrapper_;
        nt_publisher_wrapper publisher_wrapper_;

        UInt32 video_option_ = (UInt32)NT.NTSmartPublisherDefine.NT_PB_E_VIDEO_OPTION.NT_PB_E_VIDEO_OPTION_ENCODED_DATA;
        UInt32 audio_option_ = (UInt32)NT.NTSmartPublisherDefine.NT_PB_E_AUDIO_OPTION.NT_PB_E_AUDIO_OPTION_ENCODED_DATA;

        public nt_player_wrapper GetPlayerWrapper() { return player_wrapper_; }
        public nt_publisher_wrapper GetPublisherWrapper() { return publisher_wrapper_; }

        public nt_relay_wrapper(int index, System.Windows.Forms.Control render_wnd, System.ComponentModel.ISynchronizeInvoke sync_invoke)
        {
            relay_index_ = index;
            player_wrapper_ = new nt_player_wrapper(index, render_wnd, sync_invoke);
            publisher_wrapper_ = new nt_publisher_wrapper(index, render_wnd, sync_invoke);
        }

        ~nt_relay_wrapper() { }

        private void OnVideoDataHandle(IntPtr handle, IntPtr user_data,
            UInt32 video_codec_id, IntPtr data, UInt32 size,
            IntPtr info, IntPtr reserve)
        {
            if (publisher_wrapper_.is_rtmp_publishing())
            {
                publisher_wrapper_.OnVideoDataHandle(handle, user_data, video_codec_id, data, size, info, reserve);
            }
        }

        private void OnAudioDataHandle(IntPtr handle, IntPtr user_data,
            UInt32 audio_codec_id, IntPtr data, UInt32 size,
            IntPtr info, IntPtr reserve)
        {
            if (publisher_wrapper_.is_rtmp_publishing())
            {
                publisher_wrapper_.OnAudioDataHandle(handle, user_data, audio_codec_id, data, size, info, reserve);
            }
        }

        public void StartPull(String url)
        {
            if (!player_wrapper_.is_pulling())
            {
                player_wrapper_.SetBuffer(0);

                if (!player_wrapper_.StartPull(url, false))
                    return;

                player_wrapper_.EventOnVideoDataHandle += new nt_player_wrapper.DelOnVideoDataHandle(OnVideoDataHandle);

                if (audio_option_ == (UInt32)NT.NTSmartPublisherDefine.NT_PB_E_AUDIO_OPTION.NT_PB_E_AUDIO_OPTION_ENCODED_DATA)
                {
                    player_wrapper_.EventOnAudioDataHandle += new nt_player_wrapper.DelOnAudioDataHandle(OnAudioDataHandle);
                }
            }
        }

        public void StopPull()
        {
            player_wrapper_.StopPull();
        }

        public void StartPlayer(String url, bool is_rtsp_tcp_mode, bool is_mute)
        {
            player_wrapper_.SetBuffer(0);

            if (!player_wrapper_.StartPlay(url, is_rtsp_tcp_mode, is_mute))
                return;
        }

        public void StopPlayer()
        {
            player_wrapper_.StopPlay();
        }

        public void PlayerDispose()
        {
            player_wrapper_.Dispose();
        }

        public void SetPusherOption(UInt32 video_option, UInt32 audio_option)
        {
            video_option_ = video_option;
            audio_option_ = audio_option;
        }

        public void StartPublisher(String url)
        {
            if (!publisher_wrapper_.OpenPublisherHandle(video_option_, audio_option_))
                return;

            if (url.Length < 8)
            {
                publisher_wrapper_.try_close_handle();
                return;
            }

            if (!publisher_wrapper_.StartPublisher(url))
            {
                return;
            }
        }

        public void StopPublisher()
        {
            publisher_wrapper_.StopPublisher();
        }

        public void PublisherDispose()
        {
            publisher_wrapper_.Dispose();
        }
    }
}

总结

RTSP转RTMP模块设计，可以用ffmpeg直接命令行转发，也可以用方案二的非常成熟的转发设计，ffmpeg转发，需要有一定的代码基础，有问题的话，bug修复需要对底层逻辑非常了解才行，方案二，技术成熟，二次开发难度不大，很同意集成到自己现有系统，感兴趣的开发者，可以单独跟我沟通交流。
