如何使用三个步骤快速读懂 Mybatis 的核心源码

VibeDebug
425 阅读7分钟

对于工作了一两年的同学，如果想深入源码提升竞争力，Mybatis 是最好的起点。Mybatis 代码量不大，设计简洁优雅，按照平时用到的功能，各个击破，可能几个小时就搞明白啦！

今天这篇文章，主要介绍 3 板斧，5 分钟搞懂 Mybatis 源码的核心流程，可以作为一个入门路线，分享给大家。

Mybatis 的三板斧

  • SQL 组装（拼接动态SQL）
  • SQL 执行（提交到数据库）
  • SQL 结果处理（组装成 Java 对象）

Mybatis 作为一个 ORM 框架，其实就是在完成上述三个核心步骤。我们只需捏住 SQL 这个线头，挑动三板斧，整个过程就清晰了。

接下来，我们开始实战。

准备一个动态SQL程序

<mapper namespace="com.xcodemap.mybatis.mapper.UserMapper">
  <select id="findUser" resultType="com.xcodemap.mybatis.mapper.User">
    SELECT * FROM User
    WHERE 1=1
    <if test="age != null">
      AND age = #{age}
    </if>
    <if test="name != null">
      AND name = #{name}
    </if>
  </select>
</mapper>

try (SqlSession session = sqlSessionFactory.openSession()) {
    UserMapper mapper = session.getMapper(UserMapper.class);
    Map<String, Object> params = new HashMap<>();
    params.put("age", 101);
    params.put("name", "xcodemap101");
    List<User> users = mapper.findUser(params);
    System.out.println(users);
}

准备一个上下文序列图

要想 5 分钟搞懂核心流程，我们今天需要用到一个源码工具 XCodeMap，这个工具会录制程序的运行时行为，然后产生一个上下文序列图。

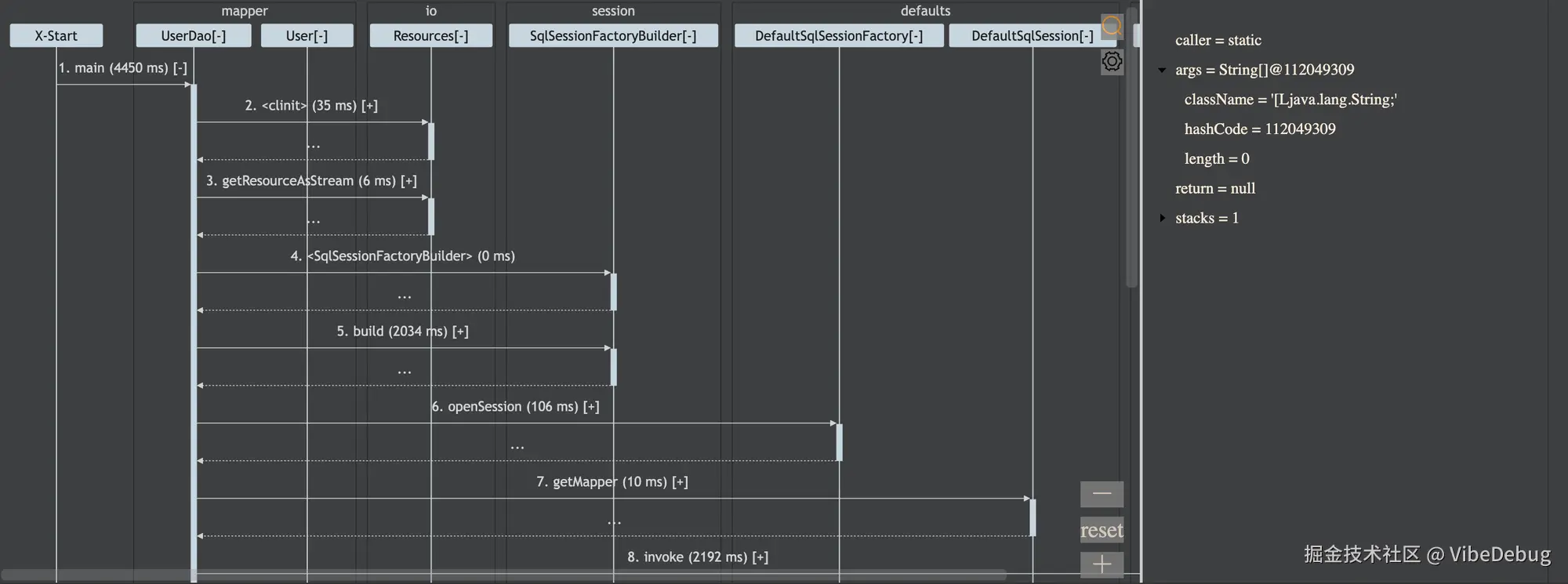

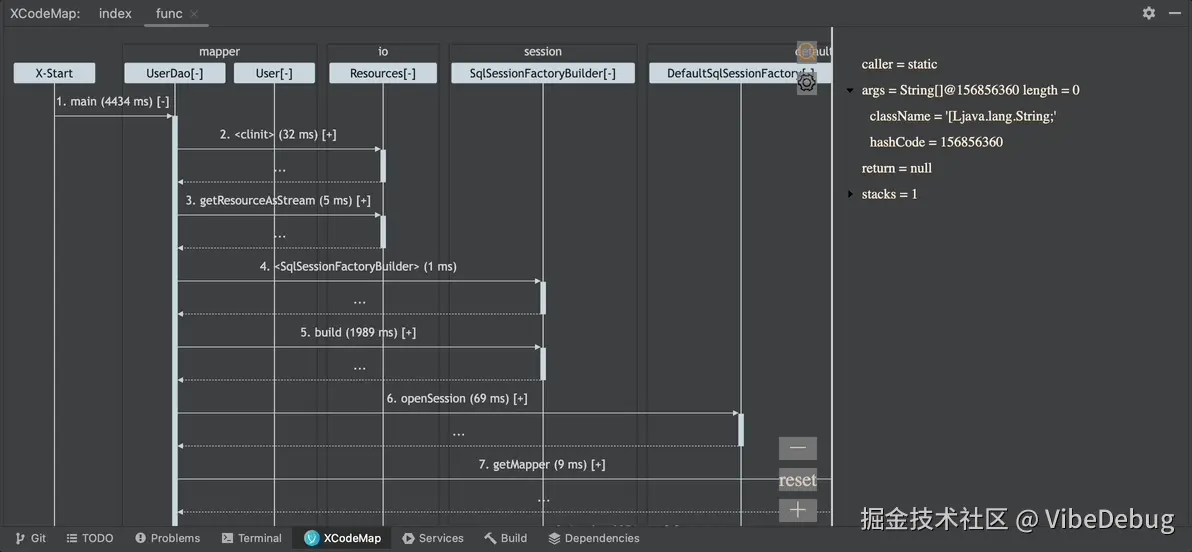

Debug with XCodeMap，运行结束，会看到如下的画面，左边是序列图，右边是上下文。


准备好之后，接下来，我们进入 Mybatis 的第一板斧，就是找到 SQL 拼装的关键函数。

这个时候注意了，如果我们一开始，就去逐个点开各个函数，层层往下看，序列图的节点数会呈指数级增长，大脑内存很快就爆了。

Mybatis 源码从入门到放弃，Game Over 了！

所以，敲黑板了！

当我们遇到陌生代码，不知道类名字，更不知道函数名字，但我们知道这些代码要完成的数据处理功能，此时我们可以直接根据数据值去搜索关键代码。具体到 Mybatis 的第一板斧，我们可以根据 SQL 去搜索关键代码。

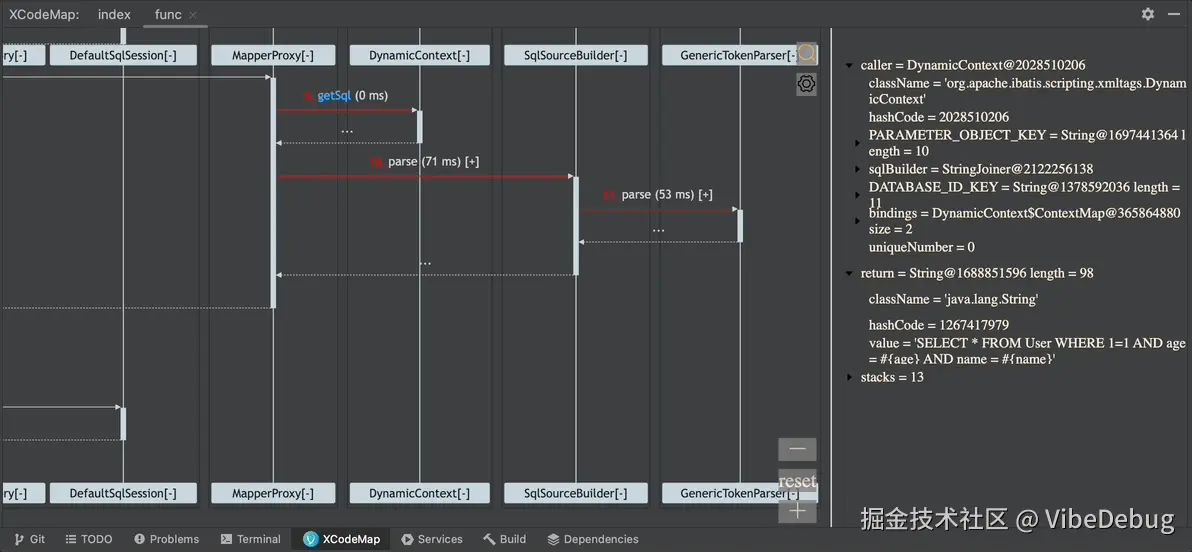

值搜索带 #{} 的 SQL

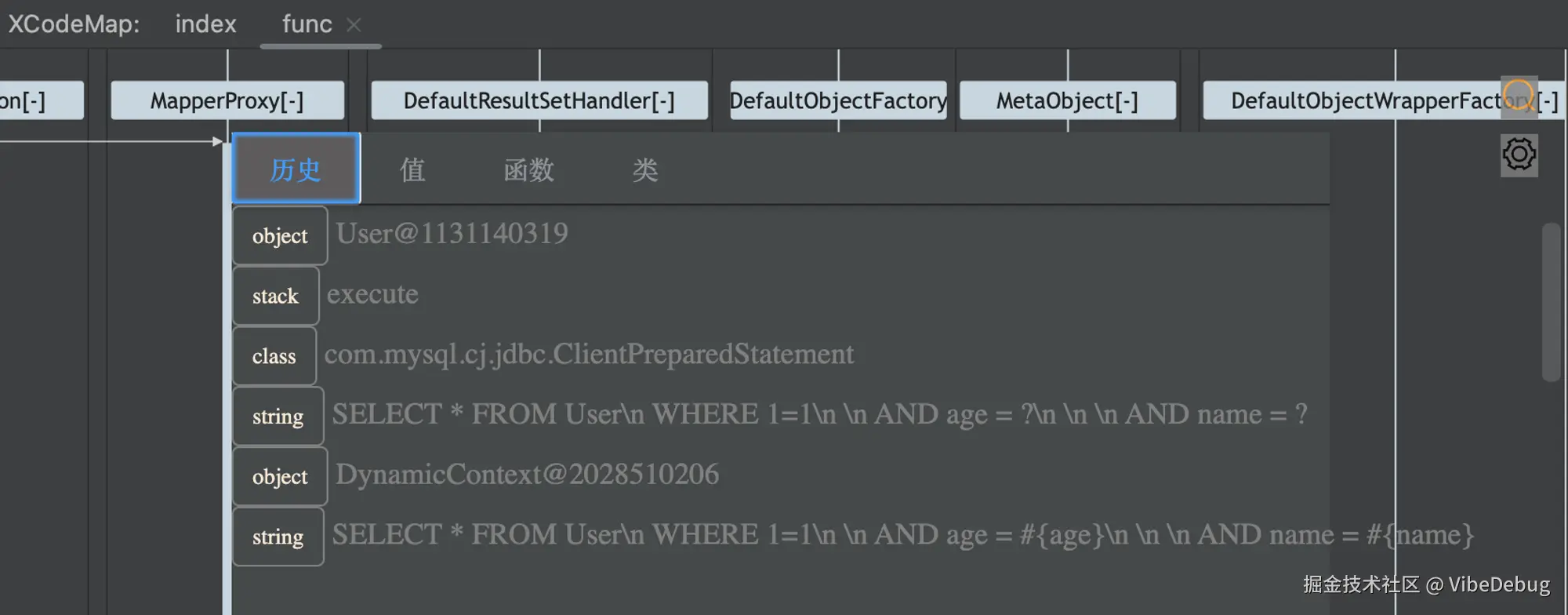

我们先使用 XCodeMap 值搜索 “SELECT *”，可以看到带“#{}” 和 带“?”的语句，我们先选择带 “#{}”，毕竟这是我们在 XML 文件中配置的形式。


搜索完成之后，画面就仅剩 3 个函数了，分别是：

  • DynamicContext::getSql
  • SqlSourceBuilder::parse
  • GenericTokenParser:parse

在右侧上下文观察各个函数的输入输出，可以很快发现，DynamicContext 负责返回带 *#{} *的SQL，而GenericTokenParser 负责把 *#{} *替换成 *？ *。

目前知道了一些知识点，但还没解决 Mybatis 第一板斧的问题：

  • SQL 是怎么拼接来的？

看上图，第一个返回 SQL 的地方是 DynamicContext，根据名字猜测，动态 SQL 应该跟 DynamicContext 有关。

这是一个线索，此时，我们需要做的是，把所有跟 DynamicContext 相关的函数调用给找出来：

  • 作为调用者，调用了哪些函数？
  • 作为参数，被哪些函数调用？

XCodeMap 可以通过对象追踪能力，一键完成这个目标。

追踪 DynamicContext 对象

右键 DynamicContext 对象，选择 “trace object”，就可以在左边的序列图上，把所有跟这个对象相关的节点标记出来。


图上可以清晰地标记出来，DynamicContext 主要是和 MixedSqlNode，IfSqlNode，StaticTextSqlNode 在进行交互。

这三类 Node 都有调用一个 apply 方法，因为他们都实现了 SqlNode

public interface SqlNode {
  boolean apply(DynamicContext context);
}

这个时候，我们需要搞清楚这三个 Node 的基本职责，只需竖着看序列图，针对每个类，挨个点开成员函数，查看右侧的输入输出。

我们很快就会发现：

  • MixedSqlNode 就是一个包装器，就遍历子节点，没有实质内容
  • IfSqlNode 先 evaluate 一个表达式，如果为真，就继续往下执行子节点
  • StaticTextSqlNode 调用 appenSql 组装最后的文本

整个过程就是，从rootSqlNode开始，深度优先遍历整棵树，把符合条件的 StaticTextSqlNode 的文本直接拼接起来就可。

如果这个时候，我们想进一步了解 rootSqlNode 是如何生成的，采取类似办法，进一步追踪即可。

到这里，Mybatis 的第一板斧就完成了，接下来是第二板斧：

  • SQL 是怎么被提交到数据库执行的？

同样的问题，当我们对代码不熟悉，不知道关键函数的名字时，通过数据值搜索来定位。具体到 Mybatis 第二板斧，值搜索带 ？ 的 SQL，这是数据库可以最终理解的 SQL。

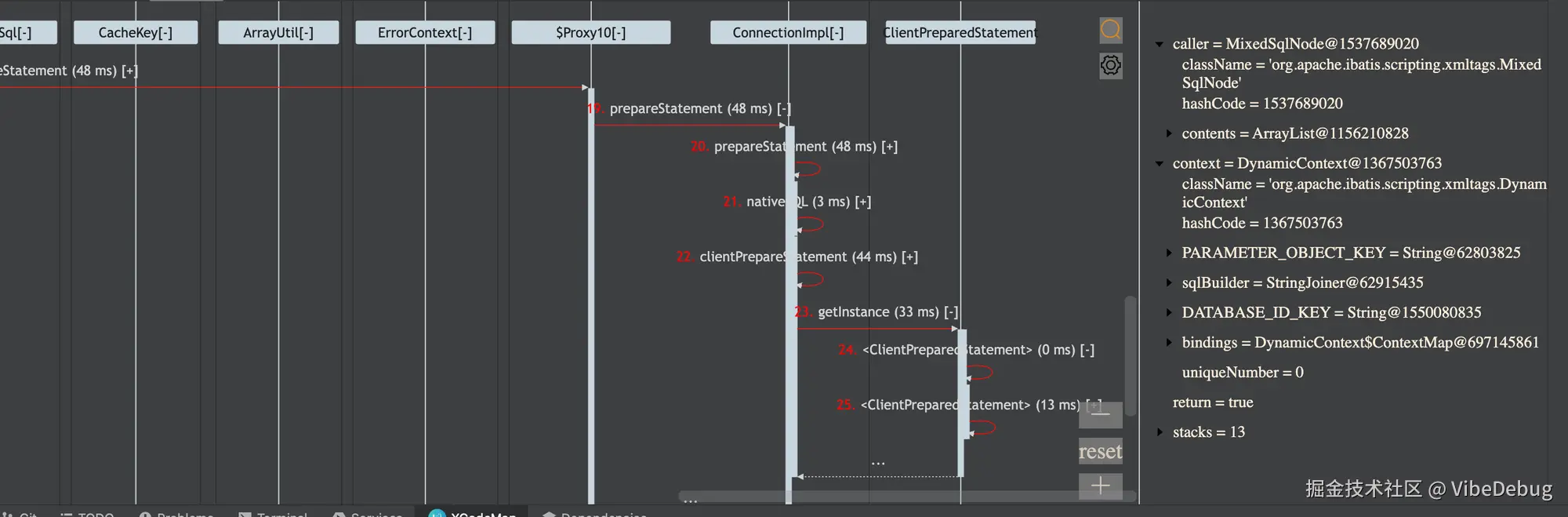

值搜索带 ？的 SQL


搜索之后，画面上的节点略多。但没关系，我们迅速浏览一下，找到我们最熟悉的节点，很快，我们就会发现熟悉的 prepareStatement。

没错，这里就是大家学校期间都学过的 JDBC 调用范式，我们可以简单复习一下。

pstmt = conn.prepareStatement(sql);
pstmt.setString(1, "xcodemap"); // 设置第一个参数
pstmt.setInt(2, 101); // 设置第二个参数
rs = pstmt.execute();
while(rs.next()) {
}

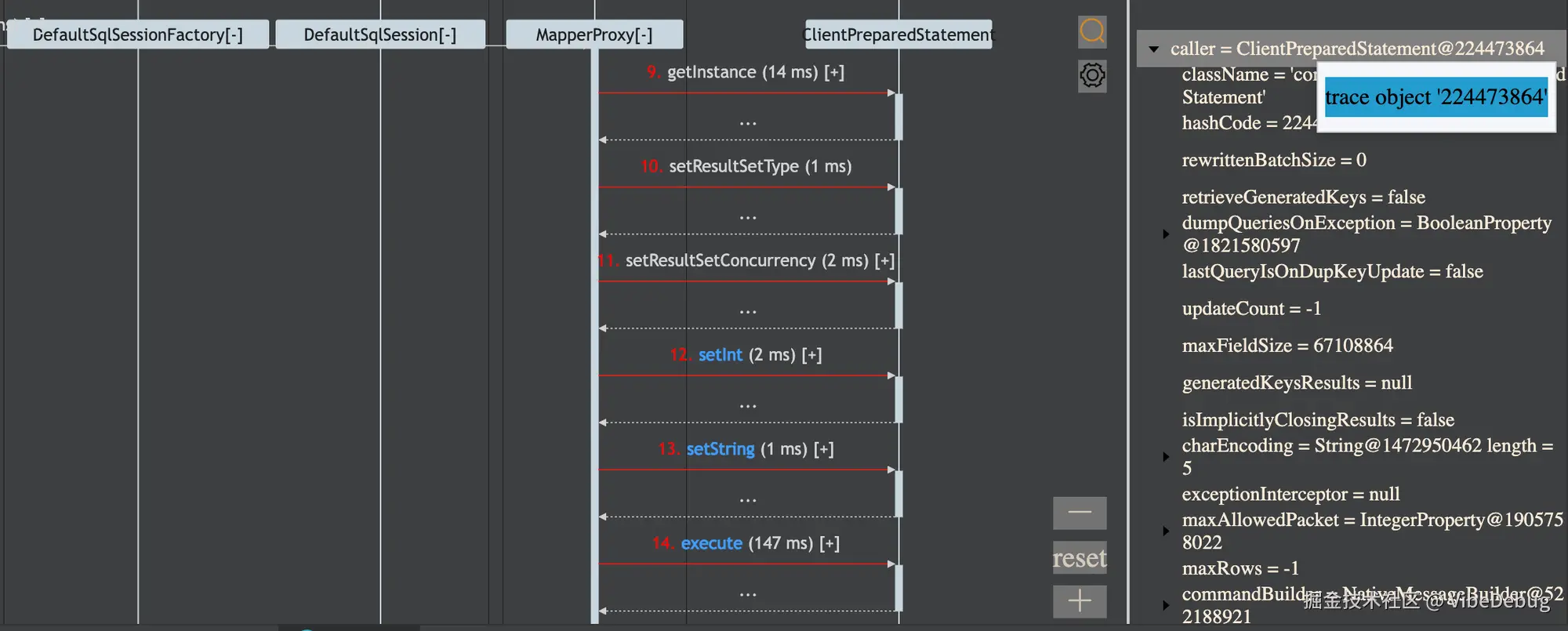

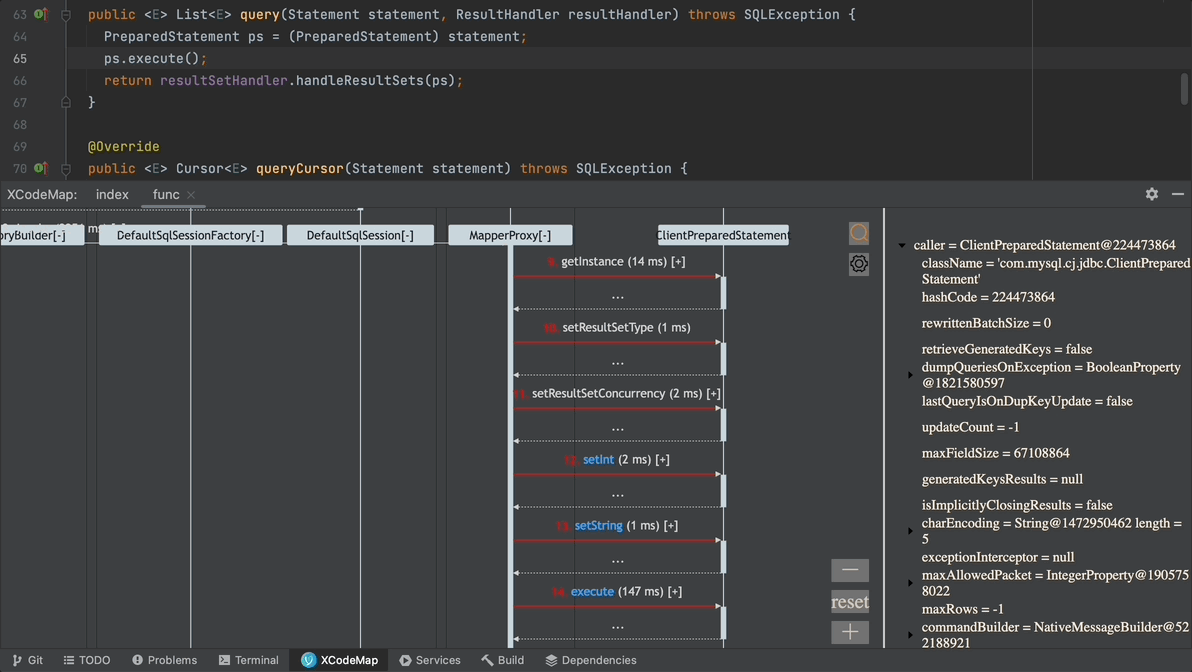

如果这个时候，我们追踪一下 ClientPreparedStatement 这个对象，就可以发现熟悉的配方：


  • setInt （设置参数 age）
  • setString （设置参数 name）
  • execute （执行数据库操作）

这里多说一句，利用熟悉的知识，去链接不熟悉的知识，是一个非常重要的学习技巧，甚至可以说是人脑认知世界的根本方式，有些大佬喜欢把这个过程叫做编织，AnyWay，如果你之前不了解这个概念，那么恭喜你，今天可以比别人多扫一个盲区。

回到 Mybatis，本质上它就是封装 JDBC 的 Preparement 调用范式，提供更加方便的操作体验而已。

此时，我们已经找到了关键的 execute 函数，好比我们在地图上已经锁定了目的地，此时需要做的是，找出出发地到目的地的路径。

利用 XCodeMap 的栈回溯能力，可以一键完成这个目标。

回溯 execute 堆栈


回溯之后，惊喜发生了，Mybatis 的 SQL 执行流程，一览无遗。

你可以在流程中，看到 SimpleExecutor → PrepareStatementHandler → DefaultResultSetHandler 等重要类缓缓呈现出来。

顺着这个核心流程，我们只需往上一步，也就是 PreparedStatementHandler 的 query 方法，可以非常直观地看到它调用了 DefaultResultSetHandler 的 handleResultSets，而这个方法返回了我们需要的 List，也就是说，就是这个方法，完成了 Java 对象的组装。

组装 Java 对象

这是最后一板斧了，胜利的曙光就在眼前。

在这最后一刻，我们不要忘记今天学到的内容，就是关注数据值，避免陷入指数级的代码调用中，否则就这 handleResultSets 也够你喝一壶的。

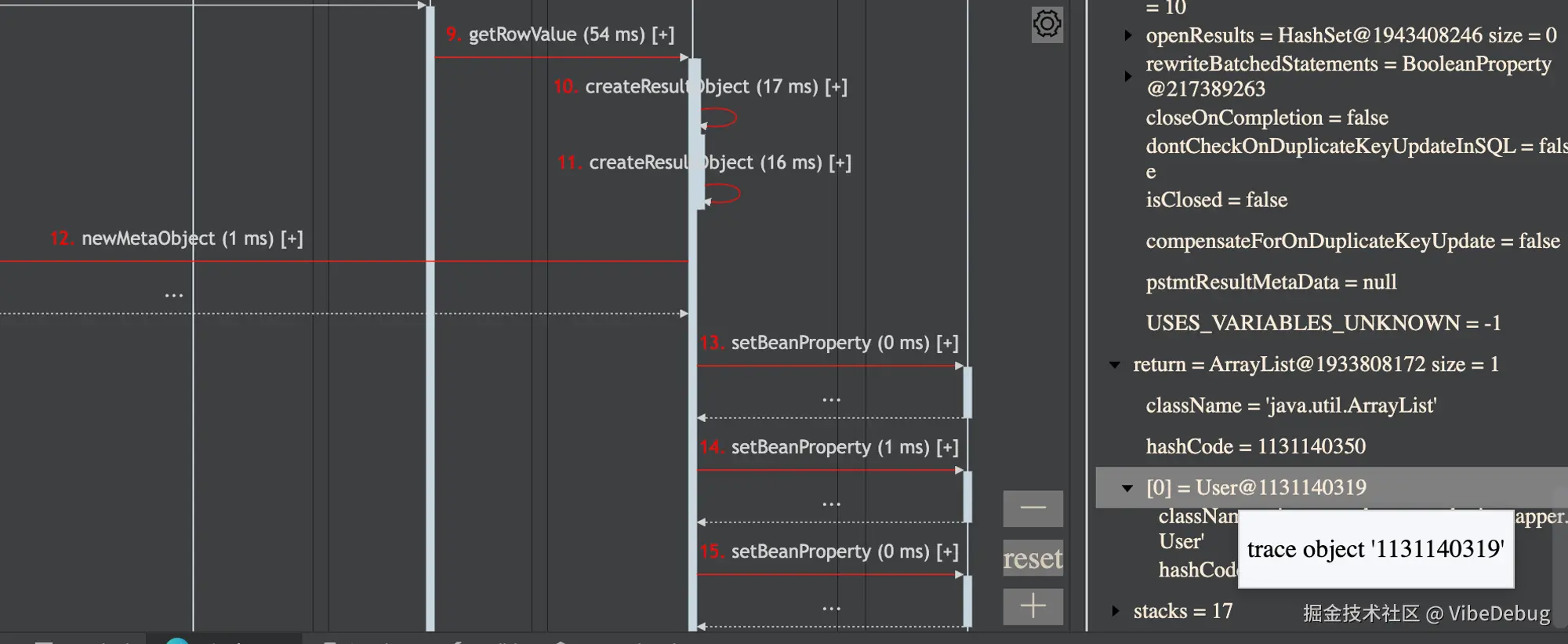

对于有返回值的函数，这时候，我们继续运用 XCodeMap 的对象追踪能力，追踪这个返回值的来龙去脉。


在图上，把一些函数折叠一下，整个思路就清晰了。

组装 Java 对象其实也是可以分成三个基本步骤：

  • 构造对象，对应图上的 createResultObject 和 newMetaObject
  • 获取 java属性到 db 列名的映射关系（图上没有直接显示，但你可以通过show stack 找到）
  • 调用 setBeanProperty 进行赋值（点进去可以看到 TypeHandler）

总结


回顾一下我们今天的动作：

  • 值搜索 原始 SQL —— 找到 GenericTokenParser，其完成 #{} 到 ？的转换
  • 追踪对象 DynamicContext —— 找到动态 SQL 的组装过程
  • 值搜索 最终 SQL —— 找到熟悉的 PrepareStatement 类
  • 追踪类 ClientPrepareStatement —— 找到熟悉的 JDBC 调用范式
  • 栈回溯 execute —— 找到核心流程，包括 SimpleExecutor，PrepareStatementHandler
  • 追踪对象 User —— 找到 TypeHandler，了解属性的赋值过程

这里的 6 个动作，其实都是 XCodeMap 三板斧的灵活运用：

  • 值搜索（搜索程序运行过程中产生的数据，比如 SQL 字符串）
  • 对象追踪（追踪某个对象的来龙去脉，搞清楚对象的角色和演变）
  • 栈回溯（溯源主干，找到支线）

用好 XCodeMap，避免陷入分支抽象的干扰，避免频繁 Debug，避免大脑内存爆炸，快速定位 Mybatis 的核心函数和基本逻辑，从而做到 5 分钟读懂 Mybatis 源码。

XCodeMap 或许是一个可以改变你竞争现状的工具，强烈推荐大家去试用。

参考:

  1. xcodemap.tech
