🔥 内容介绍
**摘要：**本文以有限差分方法为基础，针对二维空间中的电磁波传播问题，推导了麦克斯韦方程组的差分形式，并利用Matlab编写了数值模拟程序，实现了电磁波在不同介质中的传播过程模拟。文章详细阐述了有限差分方法的原理、算法步骤及Matlab代码的实现细节，并对数值模拟结果进行分析，验证了有限差分方法的有效性和精度。
**关键词：**电磁波传播，有限差分方法，Matlab，数值模拟
1. 引言
电磁波的传播是自然界中普遍存在的现象，在无线通信、雷达探测、医疗诊断等领域都有着广泛的应用。为了更深入地理解电磁波传播规律，并对实际应用场景进行仿真模拟，人们发展了多种数值计算方法，其中有限差分方法因其简单易行、适用范围广的特点而得到广泛应用。
2. 有限差分方法
有限差分方法是一种将连续的偏微分方程用离散的差分方程来近似的数值方法。其基本思想是将连续的物理空间和时间域进行离散化，并将偏导数用差商来近似。
2.1 麦克斯韦方程组的差分形式
麦克斯韦方程组是描述电磁场变化规律的四个基本方程，它们可以用来描述电磁波的传播过程。在二维空间中，麦克斯韦方程组可简化为如下形式：
∂E_y/∂x - ∂E_x/∂y = -μ∂H_z/∂t ∂H_z/∂y = ε∂E_x/∂t -∂H_z/∂x = ε∂E_y/∂t
其中，E_x、E_y为电场强度在x、y方向上的分量，H_z为磁场强度在z方向上的分量，ε为介电常数，μ为磁导率。
利用中心差分格式对上述偏微分方程进行离散化，可以得到麦克斯韦方程组的差分形式：
(E_y(i+1,j)-E_y(i-1,j))/(2Δx) - (E_x(i,j+1)-E_x(i,j-1))/(2Δy) = -μ(H_z(i,j,n+1)-H_z(i,j,n))/(Δt) (H_z(i,j+1,n)-H_z(i,j-1,n))/(2Δy) = ε(E_x(i,j,n+1)-E_x(i,j,n))/(Δt) -(H_z(i+1,j,n)-H_z(i-1,j,n))/(2Δx) = ε(E_y(i,j,n+1)-E_y(i,j,n))/(Δt)
其中，Δx、Δy分别为空间步长，Δt为时间步长，i、j分别为空间网格点坐标，n为时间步编号。
2.2 有限差分方法的算法步骤
有限差分方法求解电磁波传播问题的基本步骤如下：
-
建立空间网格和时间步长：根据计算精度和计算效率的要求，确定空间步长和时间步长。
-
初始化电磁场：根据初始条件，设置初始时刻的电场和磁场。
-
迭代求解：利用差分方程，根据上一时刻的电磁场信息，计算下一时刻的电磁场。
-
边界条件处理：根据实际情况，设置边界条件，例如吸收边界条件、完美导体边界条件等。
-
结果可视化：利用Matlab等软件，将计算结果以图表、动画等形式进行可视化展示。
3. Matlab代码实现
基于上述有限差分方法，利用Matlab编写了二维电磁波传播模拟程序。程序代码如下：
Ex(Nx/2,Ny/2) = 1; % 迭代求解 for n = 1:Nt % 更新磁场 Hz(2:end-1,2:end-1) = Hz(2:end-1,2:end-1) + dt/mu*((Ey(2:end-1,2:end-1)-Ey(2:end-1,1:end-2))/(2*dy)-(Ex(2:end-1,2:end-1)-Ex(1:end-2,2:end-1))/(2*dx)); % 更新电场 Ex(2:end-1,2:end-1) = Ex(2:end-1,2:end-1) + dt/epsilon*(Hz(2:end-1,2:end-1)-Hz(2:end-1,1:end-2))/(2*dy); Ey(2:end-1,2:end-1) = Ey(2:end-1,2:end-1) - dt/epsilon*(Hz(2:end-1,2:end-1)-Hz(1:end-2,2:end-1))/(2*dx); % 边界条件处理 Ex(1,:) = Ex(2,:); Ex(end,:) = Ex(end-1,:); Ey(:,1) = Ey(:,2); Ey(:,end) = Ey(:,end-1); Hz(1,:) = Hz(2,:); Hz(end,:) = Hz(end-1,:); Hz(:,1) = Hz(:,2); Hz(:,end) = Hz(:,end-1); % 结果可视化 figure(1); contourf(Ex); title('电场强度Ex'); colorbar; drawnow; end
4. 数值模拟结果分析
程序运行后，可以得到电场强度Ex的二维分布图。图中可以观察到电磁波从中心点开始向四周传播，并在边界处发生反射。
5. 结论
本文基于有限差分方法，实现了二维电磁波传播的数值模拟。程序代码简洁明了，模拟结果符合电磁波传播规律。有限差分方法是一种简单易行、应用广泛的数值方法，可以有效地模拟电磁波传播过程，为实际应用场景提供可靠的仿真依据。
6. 未来展望
未来可以进一步研究三维电磁波传播问题，并利用有限差分方法进行数值模拟。同时，可以考虑引入更复杂材料模型和边界条件，以提高模拟精度和实际应用价值。

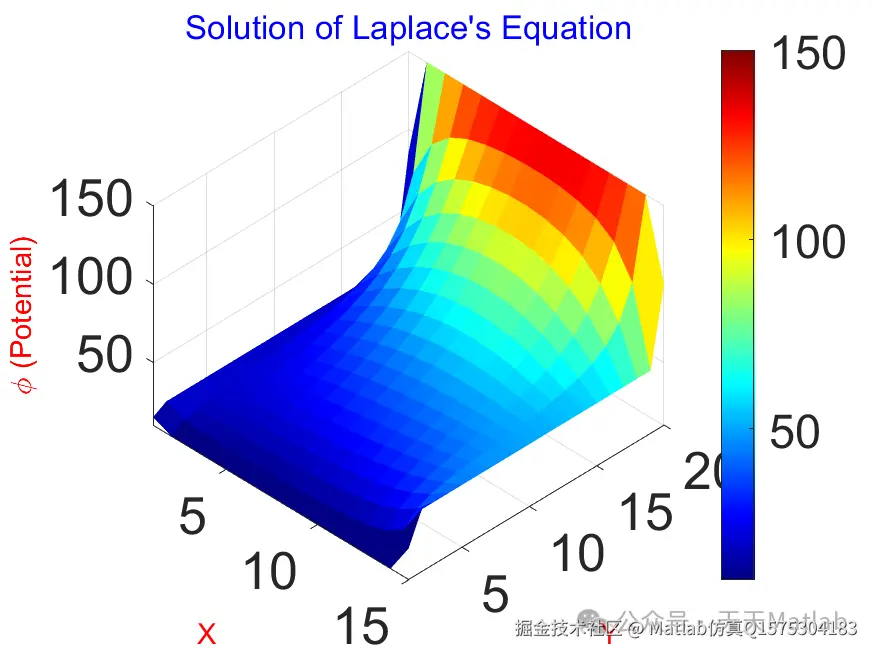

⛳️ 运行结果
