three.js 模型高亮效果实现说明（结合react）

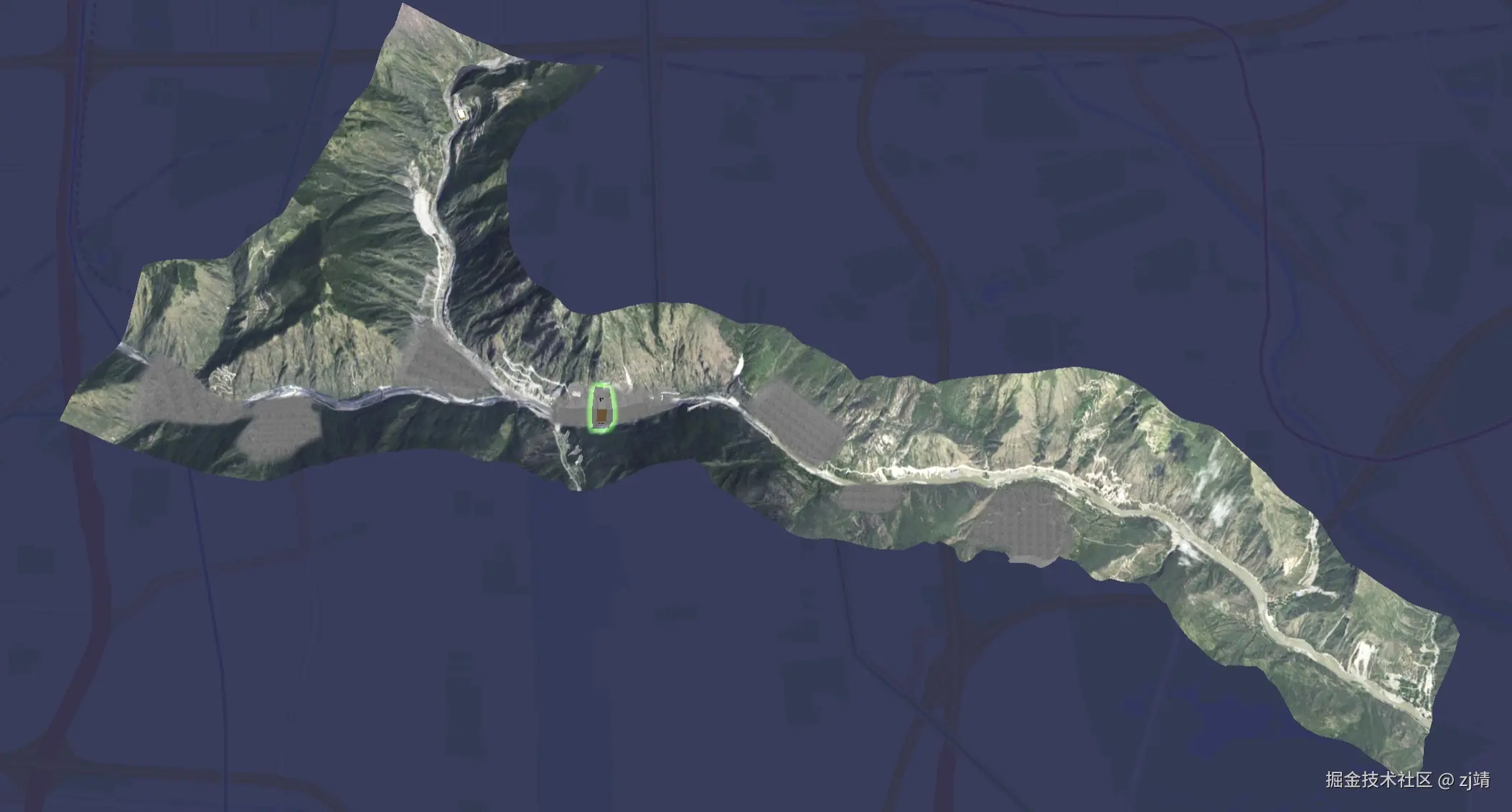

three.js + react 实现鼠标移入模型高亮选中效果

使用EffectComposer和其附加的渲染效果Passes（如RenderPass和OutlinePass）来实现高亮渲染效果。首先创建EffectComposer实例，并添加RenderPass和OutlinePass，最后在渲染循环中调用EffectComposer的渲染方法。这样可以在保持场景内容不变的情况下，应用光晕效果，增强场景的视觉效果。

EffectComposer效果合成器

EffectComposer( renderer : WebGLRenderer, renderTarget : WebGLRenderTarget )

• renderer：用于渲染场景的渲染器。
• renderTarget：（可选）一个预先配置的渲染目标，内部由 EffectComposer 使用。

属性

• passes，一个用于表示后期处理过程链（包含顺序）的数组。
• readBuffer，内部读缓冲区的引用。过程一般从该缓冲区读取先前的渲染结果。
• renderer，内部渲染器的引用。
• renderToScreen，最终过程是否被渲染到屏幕（默认帧缓冲区）。

常用方法

• addPass：将传入的过程添加到过程链。
• insertPass：将传入的过程插入到过程链中所给定的索引处。
• render：执行所有启用的后期处理过程，来产生最终的帧。
• reset:重置所有EffectComposer的内部状态。
• setPixelRatio:设置设备的像素比。
• setSize:考虑设备像素比，重新设置内部渲染缓冲和过程的大小为(width, height)。

资源文件说明

• EffectComposer：所有后期处理效果的容器。
• RenderPass：用于渲染基础场景到一张纹理上，但不会添加至屏幕上。

不同功能后处理通道

threejs提供了很多后处理通道，想实现什么样的后期处理效果，需要调用threejs对应的后处理通道扩展库。

• OutlinePass：添加闪烁效果。
• FXAA/SMAA Pass：可选地加入抗锯齿Pass，如FXAAShader或SMAAPass，提高边缘平滑度。
• UnrealBloomPass：Bloom发光，如果需要，还可以添加以增强光照和视觉效果。
• GlitchPass：画面抖动效果。

创建THREE.EffectComposer

引入EffectComposer.js。

import { EffectComposer } from 'three/examples/jsm/postprocessing/EffectComposer';

WebGL渲染器执行渲染方法.render()会得到一张图像，如果你需要对一个webgl渲染器的渲染结果进行后期处理，就把WebGLRenderer作为EffectComposer的参数传入。

// 创建一个webGL对象
let renderer = new THREE.WebGLRenderer({
    //增加下面两个属性，可以抗锯齿
    antialias: true,
    alpha: true,
    logarithmicDepthBuffer: true // 解决模型闪烁问题
});
// 创建一个EffectComposer对象
let composer = new EffectComposer(renderer);

渲染器通道renderPass

染器通道RenderPass的作用是指定后处理对应的相机camera和场景scene。

引入渲染器通道RenderPass.js

import { RenderPass } from 'three/examples/jsm/postprocessing/RenderPass';

创建renderPass渲染器通道

// 创建一个渲染器通道，场景和相机作为参数
const renderPass = new RenderPass(scene, camera);
// 给EffectComposer添加一个渲染器通道
composer.addPass(renderPass);

OutlinePass高亮通道

OutlinePass可以给指定的某个模型对象添加一个高亮发光描边效果。

引入OutlinePass.js。

import { OutlinePass } from 'three/examples/jsm/postprocessing/OutlinePass';

创建OutlinePass通道，并把创建好的OutlinePass通道添加到后处理composer中。

// 模型边缘发光通道
const v2 = new THREE.Vector2(width, height);
// OutlinePass第一个参数的尺寸和canvas画布保持一致
const outlinePass = new OutlinePass(v2, scene, camera);
// 将OutlinePass通道添加到后处理composer中
composer.addPass(outlinePass);

OutlinePass属性.selectedObjects。

给three.js场景中模型添加闪烁效果，如果有多个模型的话，可以通过OutlinePass的选择对象属性.selectedObjects设置。

// 一个模型对象
outlinePass.selectedObjects = [mesh];
// 多个模型对象
outlinePass.selectedObjects = [mesh1,mesh2,group];

OutlinePass描边样式

OutlinePass有很多控制高亮外边框样式的属性，下面介绍几个比较常用的属性。

outlinePass.visibleEdgeColor.set(0x00FF00); // 可见边框颜色
outlinePass.edgeStrength = 5; // 高亮描边发光强度
outlinePass.edgeGlow = 0.5; // 光晕[0,1]
outlinePass.edgeThickness = 3;// 高亮发光描边厚度(边缘宽度)
outlinePass.pulsePeriod = 2; // 模型闪烁频率控制

描边颜色

.visibleEdgeColor设置模型边缘高亮描边显示颜色（修改OutlinePass默认边框效果），默认白色。

// 模型边缘高亮边框颜色，默认白色
outlinePass.visibleEdgeColor.set(0x00FF00);

.hiddenEdgeColor设置隐藏边框的颜色，‌当物体不在屏幕内时显示的颜色，默认白色。

outlinePass.hiddenEdgeColor.set(0x00FF00);// 隐藏边框的颜色

描边厚度.edgeThickness

设置轮廓边缘描边厚度，默认值1。

outlinePass.edgeThickness = 3;

描边亮度.edgeStrength

设置高亮描边的发光强度，默认值3。

outlinePass.edgeStrength = 5;

光晕强度.edgeGlow

增强或减弱物体边缘的光晕效果，值的范围为0-1之间，0表示没有光晕，‌1表示最大光晕强度。

outlinePass.edgeGlow = 0.5;

描边闪烁.pulsePeriod

控制描边的闪烁频率，默认0不闪烁。

outlinePass.pulsePeriod = 2;

OutlinePass属性.renderToScreen

用于控制是否将渲染结果输出到屏幕上，‌当设置为true时，‌OutlinePass会将渲染结果直接输出到屏幕上，‌使得高亮效果立即显示在用户界面上。

outlinePass.renderToScreen = true;

循环渲染

渲染循环中后处理EffectComposer执行.render()，会调用webgl渲染器执行.render()，也就是说renderer.render(scene, camera)不用再执行。

function renderFn() {
    composer.render();
    requestAnimationFrame(renderFn);
}

gltf后处理颜色异常(伽马校正)

加载gltf模型如果出现颜色偏差，需要设置renderer.outputEncoding解决。如果你使用threejs后处理功能EffectComposer，renderer.outputEncoding会无效，自然会出现颜色偏差。

renderer.outputEncoding = THREE.sRGBEncoding;

GammaCorrectionShader.js的功能就是进行伽马校正，具体点说就是可以用来解决gltf模型后处理时候，颜色偏差的问题。

// 伽马校正后处理Shader
import {GammaCorrectionShader} from 'three/addons/shaders/GammaCorrectionShader.js';

引入ShaderPass.js,使用后处理Shader创建后处理通道

import {ShaderPass} from 'three/addons/postprocessing/ShaderPass.js';

threejs并没有直接提供伽马校正的后处理通道，提供了一个伽马校正的Shader对象GammaCorrectionShader，这时候可以把Shader对象作为ShaderPass的参数创建一个通道。

// 创建伽马校正通道
const gammaPass= new ShaderPass(GammaCorrectionShader);
composer.addPass(gammaPass);

高亮方法封装

/**
 * 模型移入高亮
 * @param { 区域宽度 } width
 * @param { 区域高度 } height
 * @param { 场景对象 } scene
 * @param { 摄像机对象} camera
 * @param { 渲染回调} renderer
 */
function setModelComposer(width, height, scene, camera, renderer) {
    // 创建一个EffectComposer（效果组合器）对象，在该对象上添加后期处理通道，用于模型高亮
    const composer = new EffectComposer(renderer);
    // 新建一个场景通道，
    const renderPass = new RenderPass(scene, camera);
    // 给EffectComposer添加一个渲染器通道
    composer.addPass(renderPass);
    // 模型边缘发光通道
    const v2 = new THREE.Vector2(width, height);
    // OutlinePass第一个参数的尺寸和canvas画布保持一致
    const outlinePass = new OutlinePass(v2, scene, camera);

    outlinePass.visibleEdgeColor.set(0x00FF00); // 可见边框颜色
    outlinePass.hiddenEdgeColor.set(0x00FF00); // 隐藏边框颜色
    outlinePass.edgeStrength = 5; // 高亮描边发光强度
    outlinePass.edgeGlow = 0.5; // 光晕[0,1]
    outlinePass.edgeThickness = 3;// 高亮发光描边厚度(边缘宽度)
    outlinePass.pulsePeriod = 2; // 模型闪烁频率控制
    outlinePass.renderToScreen = true; // 设置这个参数的目的是马上将当前的内容输出
    // 将OutlinePass通道添加到后处理composer中
    composer.addPass(outlinePass);

    // 保持outputEncoding = sRGBEncoding，自定义着色器通道作为参数
    let gammaPass = new ShaderPass(GammaCorrectionShader);
    gammaPass.renderToScreen = true;
    composer.addPass(gammaPass);

    composer.selectedObjectEffect = function (objs) {
        let selectedObjects = [];
        selectedObjects.push(objs);
        outlinePass.selectedObjects = selectedObjects;
    };
    return composer;
}

设置高亮

// 监听鼠标移动事件、获取需要高亮模型，设置高亮
datahubBox.current.addEventListener('mousemove', (event) => {
    let selectObj = getCanvasIntersects(event, composerData, camera, datahubBox.current);
    if (selectObj && selectObj.length > 0) {
        isComposer = true;
        composer.selectedObjectEffect(selectObj[0].object);
    } else {
        isComposer = false;
    }
});

我想要实现的是子模型高亮，所以我这里取子模型的object。

注意：传入的参数是一个数组，传入那些模型，那些模型就能高亮。 每次点击前需要清空composer。 getCanvasIntersects方法参考链接

完整示例代码

let scene, camera, renderer, controls;
let stats = null; // 检测动画运行时的帧数
let clock = new THREE.Clock(); // getDelta()方法获得两帧的时间间隔
let FPS = 30;
let renderT = 1 / FPS;
let timeS = 0;

const ThreeModel = observer(() => {
    // 设置灯光
    function setLight() {
        let hemiLightTop = new THREE.HemisphereLight(0xffffff, 0xffffff, 0.5);
        let hemiLightBottom = new THREE.HemisphereLight(0xffffff, 0.5);
        let lightTop = new THREE.DirectionalLight(0xffffff, 0.1);
        let lightAfter = new THREE.DirectionalLight(0xffffff, 0.5);
        hemiLightTop.position.set(0, 2000, 0);
        hemiLightBottom.position.set(0, 0, 0);
        lightTop.position.set(4, 6, 4);
        lightAfter.position.set(0, 0, 2000);
        scene.add(hemiLightTop);
        scene.add(hemiLightBottom);
        scene.add(lightTop);
        scene.add(lightAfter);
        lightTop.castShadow = true;// 光源开启阴影
        lightTop.shadow.mapSize = new THREE.Vector2(1024, 1024);
        lightTop.shadow.bias = -0.001;
    }
    // 渲染函数
    function renderFn() {
        requestAnimationFrame(renderFn);
        if (isComposer && composer) {
            // 组合渲染器，渲染高亮
            composer.render();
        } else {
            // 用相机渲染一个场景
            renderer.render(scene, camera);
        }
    }
    useEffect(() => {
        // 监听鼠标移动事件、获取需要高亮模型，设置高亮, composerData需要高亮数据
       datahubBox.current.addEventListener('mousemove', (event) => {
            let selectObj = getCanvasIntersects(event, composerData, camera, datahubBox.current);
            if (selectObj && selectObj.length > 0) {
                isComposer = true;
                composer.selectedObjectEffect(selectObj[0].object);
            } else {
                isComposer = false;
            }
        });
    }, []);
    useEffect(() => {
        // 初始化页面canvas，初始化场景
        // 定义场景
        scene = new THREE.Scene();
        // 灯光
        setLight();
        // 获取盒子宽高设置相机和渲染区域大小
        let width = datahubBox.current.offsetWidth;
        let height = datahubBox.current.offsetHeight;
        let k = width / height;
        // 定义相机
        camera = new THREE.PerspectiveCamera(45, k, 0.25, 100000);
        camera.position.set(-547, 15224, 2195);
        camera.lookAt(scene.position);

        // 创建一个webGL对象
        renderer = new THREE.WebGLRenderer({
            //增加下面两个属性，可以抗锯齿
            antialias: true,
            alpha: true,
            logarithmicDepthBuffer: true // 解决模型闪烁问题
        });
        renderer.setSize(width, height); // 设置渲染区域尺寸
        renderer.setClearColor(0x23284D, 0.0); // 设置颜色透明度
        // 首先渲染器开启阴影
        renderer.shadowMap.enabled = true;
        // 修改渲染模式
        renderer.setPixelRatio(window.devicePixelRatio);
        renderer.outputEncoding = THREE.sRGBEncoding;
        renderer.textureEncoding = THREE.sRGBEncoding;
        // 挂载到DOM节点
        datahubBox.current.appendChild(renderer.domElement);
        // 监听鼠标事件
        controls = new THREE.OrbitControls(camera, renderer.domElement);
        //- 拖拽惯性
        controls.enableDamping = true;
        controls.dampingFactor = 0.05;
        // 控制上下旋转范围
        controls.minPolarAngle = 0;
        controls.maxPolarAngle = Math.PI / 2;
        // 限制缩放范围
        controls.minDistance = 0;
        controls.maxDistance = cameraDistanceMax;
        // 高亮设置
        composer = setModelComposer(width, height, scene, camera, renderer);
        // 渲染
        renderFn();
    }, []);
     useEffect(() => {
        // 重置数据
        return () => {
            scene = null;
            camera = null;
            renderer = null;
            controls = null;
            composer = null;
            isComposer = false;
        };
    }, []);
    {/* canvas盒子 */}
    return <div className='ui_model_box' ref={datahubBox}></div>;
});
export default ThreeModel;
