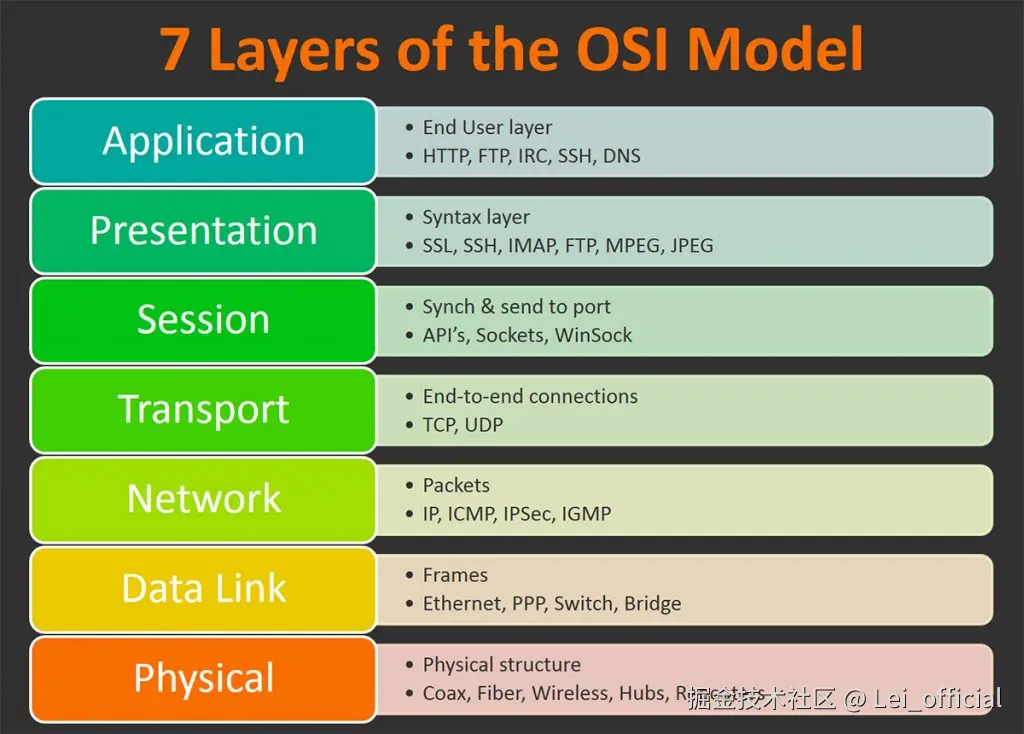

OSI七层网络模型

七层网络模型是网络理论的基础，单靠死记硬背并不那么轻松，很容易搞混，重要的还是理解为什么这样设计分层。


TCP与UDP

它们同属于传输层Transport的协议。

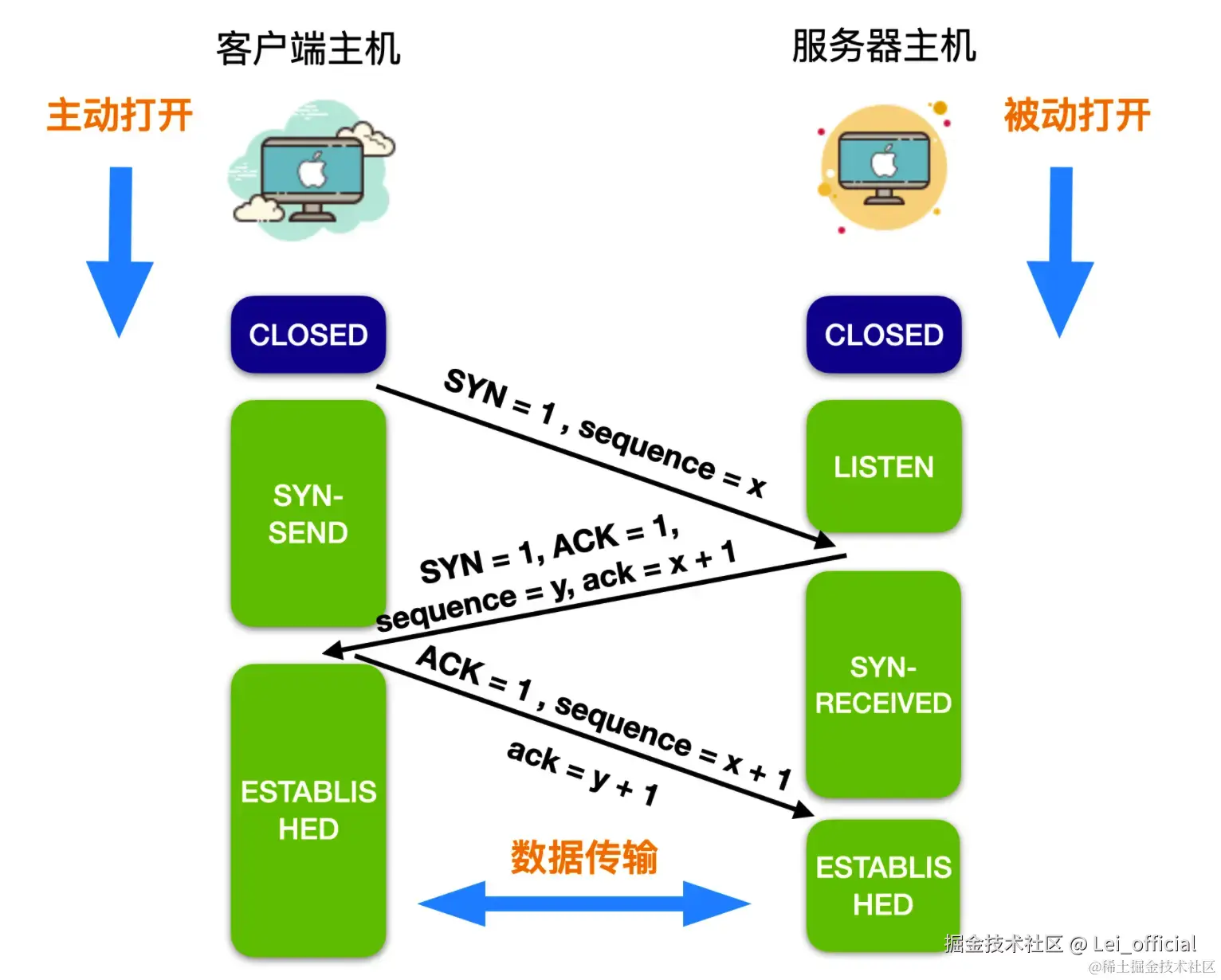

TCP的三次握手与四次挥手

TCP建立连接需要经历三次握手，断开连接需要经历四次挥手。它是一种面向连接的协议，基于虚拟的管道进行通信。

对于三次握手通俗的解释如下：

  1. 客户端通知服务器，我已准备好，尝试向你建立连接（类型为SYN=1，值为seq=x）
  2. 服务器收到客户端的请求，并通知客户端，我已收到你的数据（类型为ACK=1，值为ack=x+1），现在请确认你是否可以收到我的数据（类型为SYN=1，值为seq=y）
  3. 客户端再次通知服务器，我可以收到你的数据（类型为ACK=1，值为ack=y+1）。双方进入ESTABLISHED状态

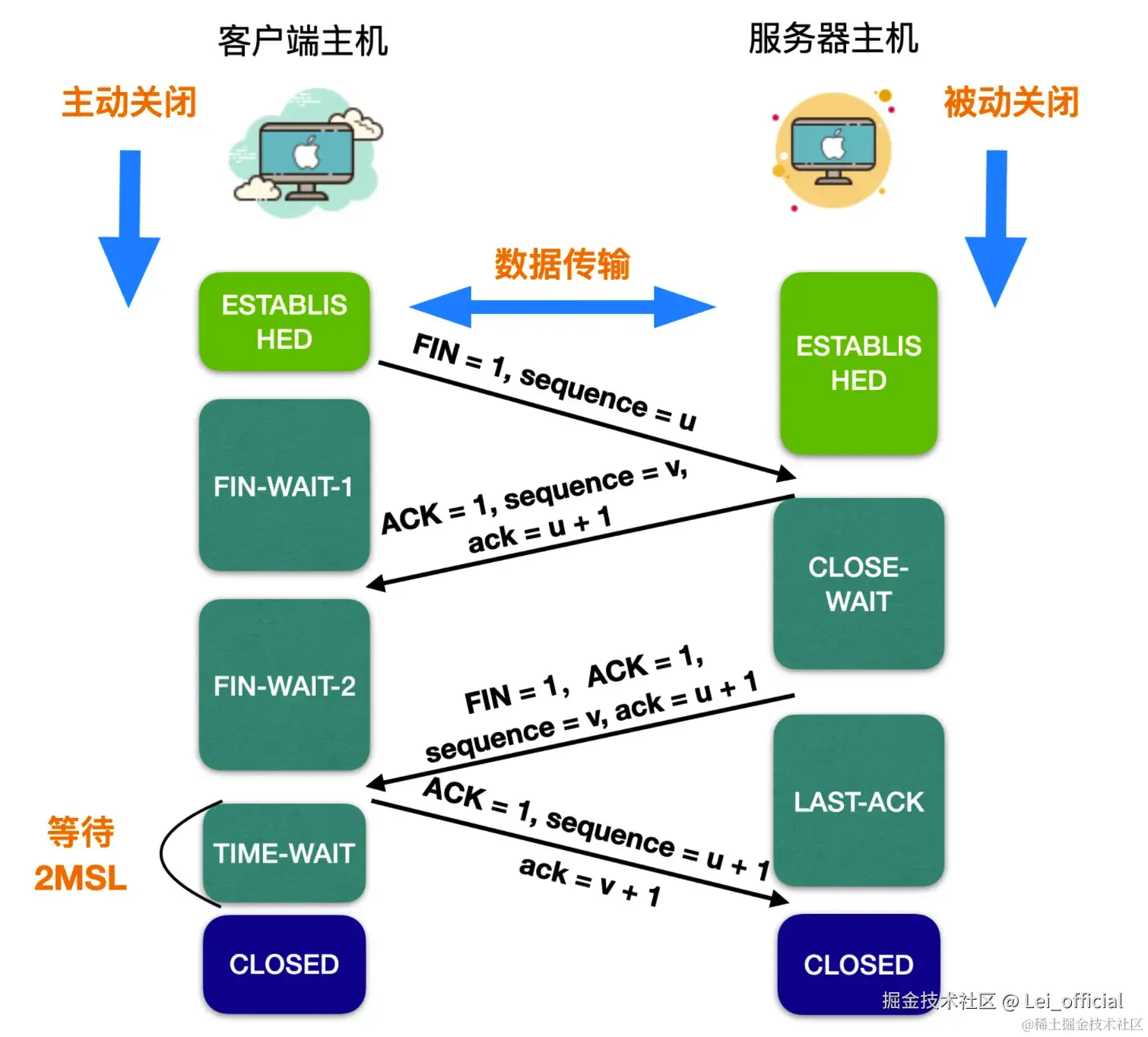

建立连接后，双方进行数据传输。当双方同处于ESTABLISHED状态下，完成数据传输后，可以进行四次挥手，通俗解释如下：

  1. 客户端判断自己已经获取到全部想要取得的数据，通知服务器我想要断开连接（类型为FIN=1，值为seq=u）
  2. 服务器收到请求后，立即发出确认报文（类型为ACK=1，值为ack=u+1，同时传递seq=v）。此时客户端->服务器这条方向的连接被释放，客户端主机已经不再有数据发送；但服务器->客户端这条方向的数据可能仍处于传输中
  3. 当服务器不再有数据传输时，服务器通知客户端我已经把数据全都传完了（报文类型为FIN=1，值为seq=w，同时类型为ACK=1，ack=u+1）。注意此时seq=w与第二次挥手中的seq=v不一定相等，因为二三次挥手之间可能又传输了一些数据
  4. 客户端收到服务器发来的报文，通知服务器断开连接（类型ACK=1，值为ack=w+1，同时seq=u+1）

可以看到四次挥手分成两部分，分别是客户端->服务器尝试断开连接的报文来回，以及服务器->客户端确认断开连接的报文来回。


TCP是面向连接的，数据正式传输前需要建立一条虚拟连接，数据的传输在这条虚拟连接上进行，并且完成传输后需要断开连接。而UDP传输不面向连接，并且，UDP不关心接收方的接收状态。

TCP与UDP的差异

这两个传输层协议在可靠性、有序性、报文结构、传输效率方面有所差别。

可靠性差异

可靠性即指发送方是否保证数据传输到，以及发送方是否知悉发送结果。TCP是可靠的传输层协议，UDP则不可靠。

TCP通过应答号ACK和序列号SEQ来保证可靠性。首先说应答信号ACK，当发送方发送数据后，必须等待接收方返回ACK信号，如果经过一段时间没有收到对方返回的ACK信号，则发送方判断此次发送失败，会进行重试。

此过程中有两个地方可能导致发送方收不到ACK信号，分别是发送数据传输失败，和ACK信号传输失败，在发送方看来这都是发送失败，都需要进行重试。

发送失败

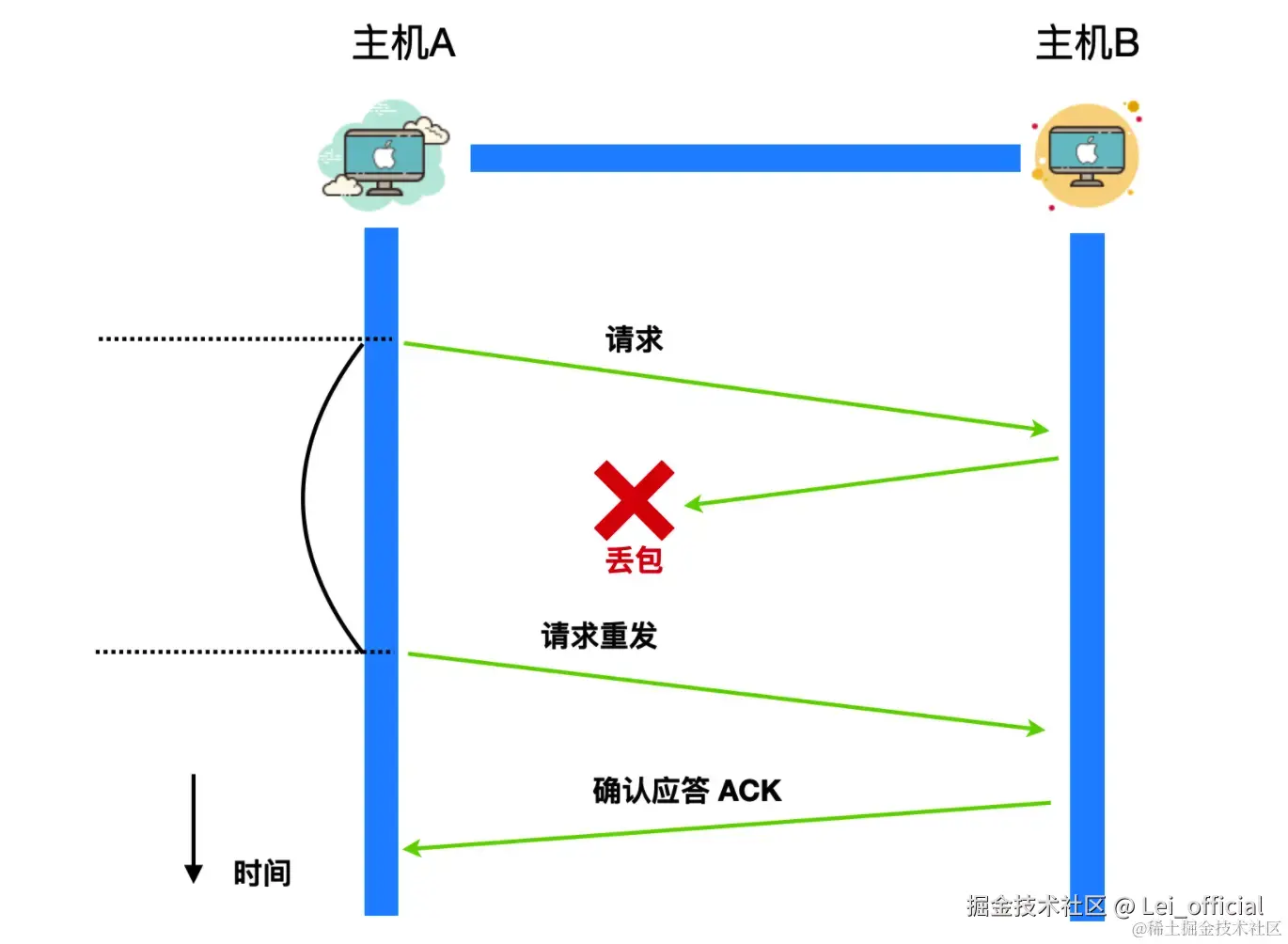

ACK失败


我们假设一个场景，发送方发送了一条数据A出去，此时由于网络环境波动，传输速率下降，导致经过超时时间仍未返回ACK信号。此时发送方认为自己发送失败了，再次发送同一条数据A'过去，但网络恢复后，接收方会同时收到A、A'两条“相同”的数据。对于接收方而言，又要如何判断采纳哪一条、抛弃哪一条？这种现象称为“延迟到达”。

这就是序列号SEQ的用武之地，发送方在发送数据时，会按照数据本身字节的顺序，为报文增加一个序列号U；接收方在收到数据并回文ACK时，同样携带一个序列号U+1，表明我已收到你发来的U，接下来请发送U+1的数据。对于延迟到达的情况，接收方收到两个相同的数据包，自然可以根据序列号保留它所需要的正确的那个。

有序性差异

TCP协议在传输数据时，接收方会根据序列号SEQ对收到的报文进行重排，从而保证接收的有序性。而UDP则不具备这些机制，这是两者在有序性上存在的巨大差异。

报文段差异

作为传输层Transport协议，传输的数据统称为报文段。

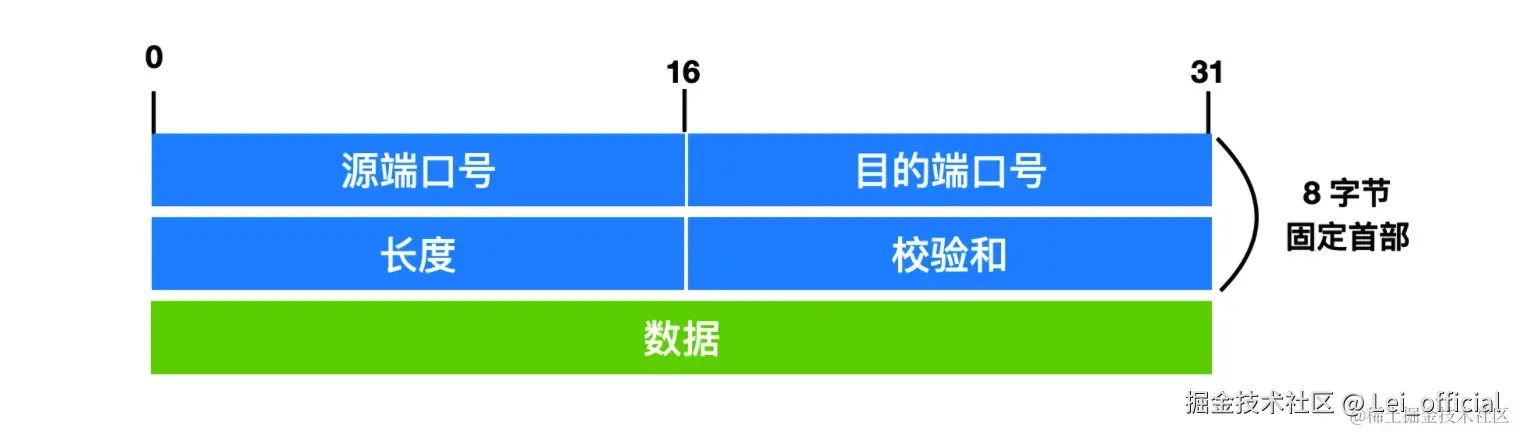

UDP报文段


  • 源端口号(Source Port): 这个字段占据 UDP 报文头的前 16 位，通常包含发送数据报的应用程序所使用的 UDP 端口。接收端的应用程序利用这个字段的值作为发送响应的目的地址。这个字段是可选项，有时不会设置源端口号。没有源端口号就默认为 0 ，通常用于不需要返回消息的通信中
  • 目的端口号(Destination Port): 表示接收端端口，字段长为 16 位
  • 长度(Length): 该字段占据 16 位，表示 UDP 数据报长度，包含 UDP 报文头和 UDP 数据长度。因为 UDP 报文头长度是 8 个字节，所以这个值最小为 8，最大长度为 2 ^ 16 = 65535 字节
  • 校验和(Checksum)：UDP使用校验和来保证数据安全性，UDP的校验和也提供了差错检测功能，差错检测用于校验报文段从源到目标主机的过程中，数据的完整性是否发生了改变

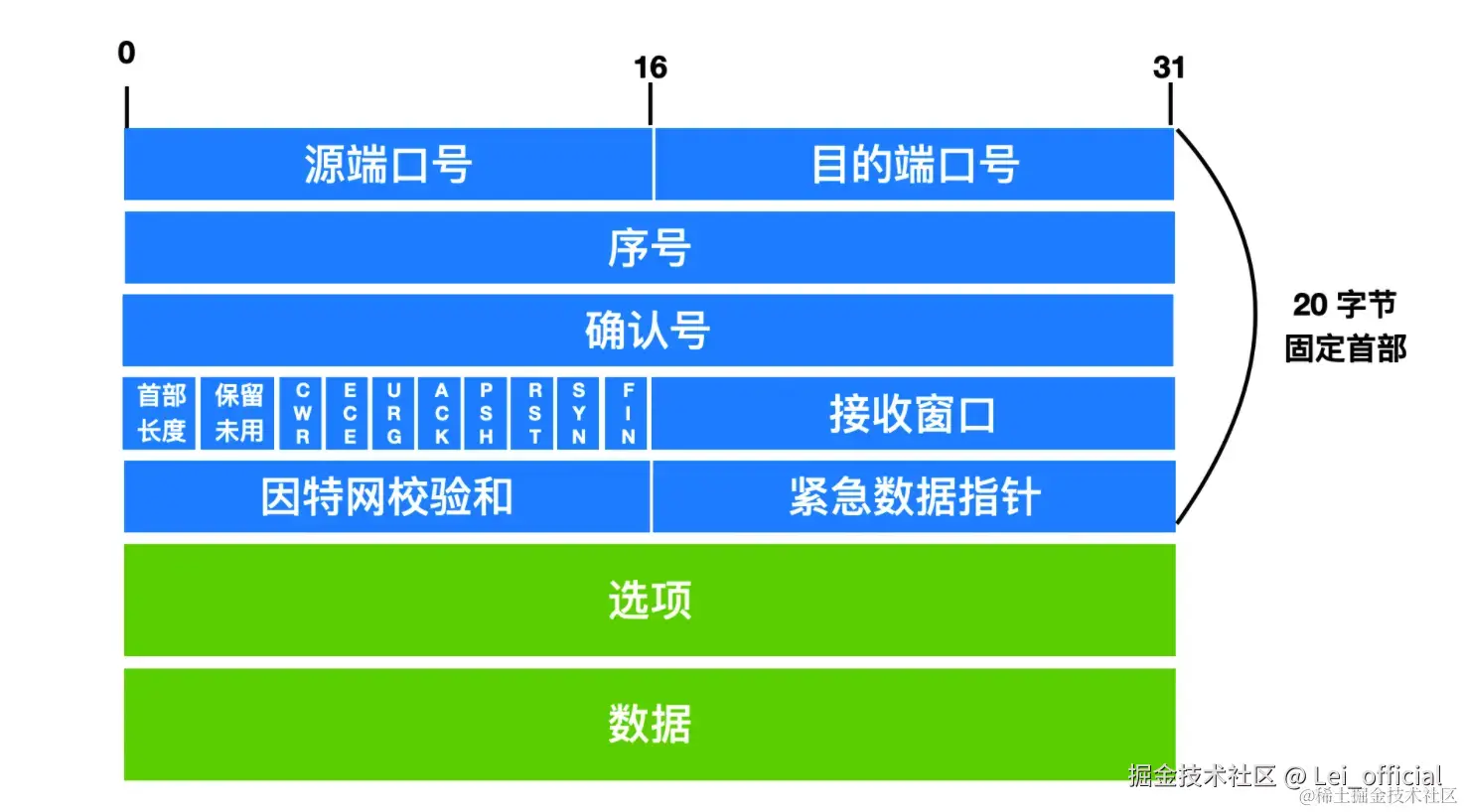

TCP报文段


相比于UDP，TCP的报文结构上增加了一些用来保证可靠性、有序性的字段。

  • 32 比特的序号字段(sequence number field) 和 32 比特的 确认号字段(acknowledgment number field) 。这些字段被 TCP 发送方和接收方用来实现可靠的数据传输。
  • 4 比特的首部字段长度字段(header length field)，这个字段指示了以 32 比特的字为单位的 TCP 首部长度。TCP 首部的长度是可变的，但是通常情况下，选项字段为空，所以 TCP 首部字段的长度是 20 字节。
  • 16 比特的接受窗口字段(receive window field) ，这个字段用于流量控制、拥塞控制。它用于指示接收方能够/愿意接受的字节数量
  • 可变的选项字段(options field)，这个字段用于发送方和接收方协商最大报文长度，也就是 MSS 时使用
  • 6 比特的标志字段(flag field)， ACK 标志用于指示确认字段中的值是有效的，这个报文段包括一个对已被成功接收报文段的确认；RST、SYN、FIN 标志用于连接的建立和关闭；CWR 和 ECE 用于拥塞控制；PSH 标志用于表示立刻将数据交给上层处理；URG 标志用来表示数据中存在需要被上层处理的 紧急 数据。紧急数据最后一个字节由 16 比特的紧急数据指针字段(urgeent data pointer field) 指出。一般情况下，PSH 和 URG 并没有使用。

效率差异

UDP发送的报文段是不需要确认的，传输效率相对较高。

TCP则引入了用来解决性能问题的“窗口”概念，在往返时间较长、频次较多的情况下，可以克制网络性能带来的传输速率下降。

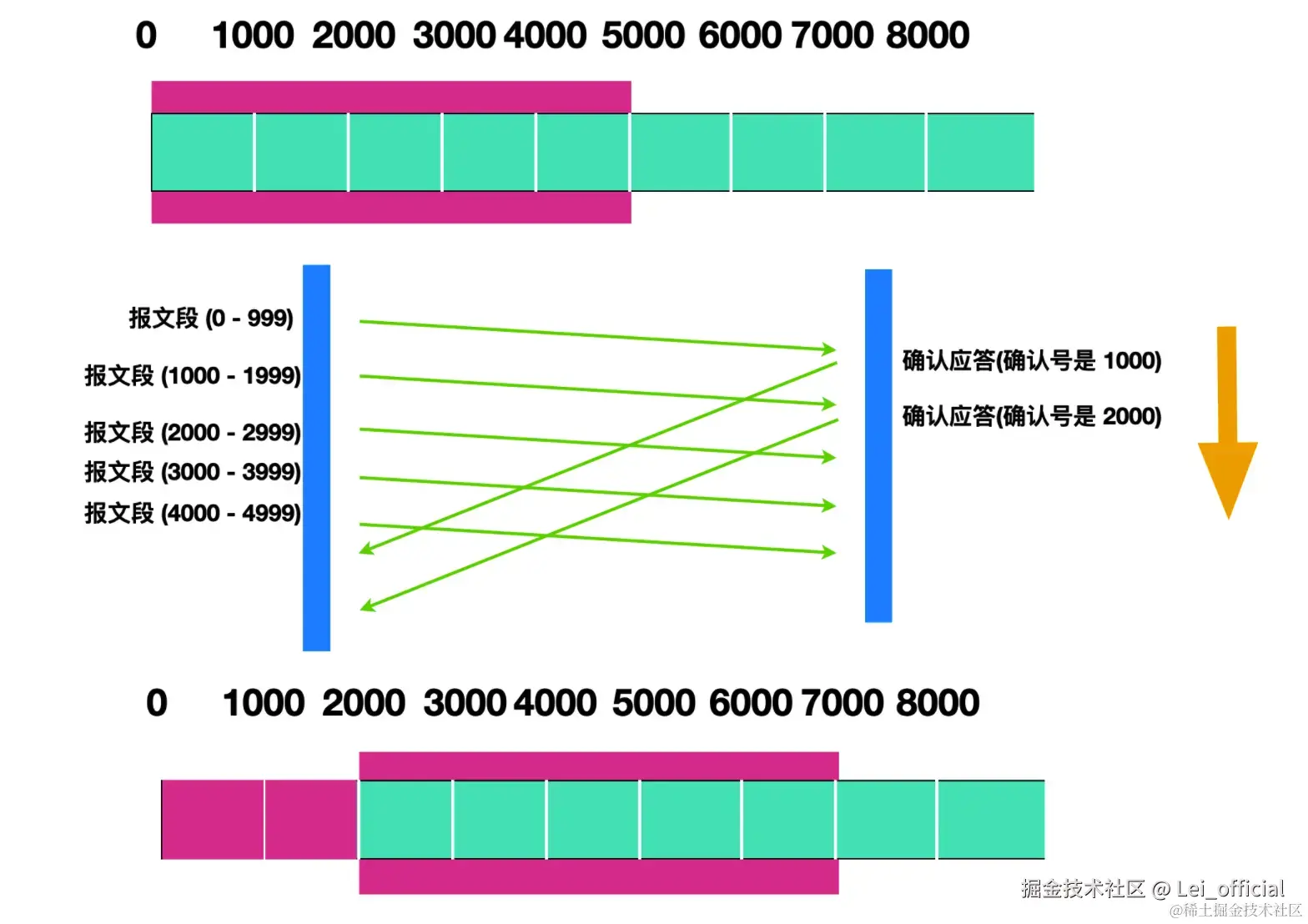

滑动窗口是用来一次发送多个报文段的容器，在一个窗口中的报文可以不经确认应答便持续发送，在窗口的缓冲区中，记录了发送出去的报文，当有确认请求回来时，将相对应的请求从缓冲区移除。

如果窗口中的某个请求失败，整个缓冲区会进行重新发送。

笔者：不确定，这样效率难道不会降低吗，为啥不单独重试？


使用场景差异

TCP协议的使用场景

  • 对传输可靠性有要求：HTTP协议

UDP协议的使用场景

  • 对传输速率有要求：Ping、DNS Lookup、视频流、即时通讯

在即时通讯场景下，如何避免UDP带来的丢包、时序问题


以QQ为例，QQ采用的通信协议以UDP为主，TCP为辅。由于UDP本身不是可靠的传输协议，QQ采用了上层协议来保证数据传输的可靠性：如果客户端使用UDP协议发出消息后，服务器收到该包，需要使用UDP协议发回一个应答包，如此来保证消息可以无遗漏传输。之所以会发生在客户端明明看到"消息发送失败"但对方又收到了这个消息的情况，就是因为客户端发出的消息服务器已经收到并转发成功，但客户端由于网络原因没有收到服务器的应答包引起的。

QQ 并不是端对端的聊天软件，是得经过服务器转发消息的，通过 QQ 聊天，数据是 A 发到服务器，服务器再转发到 B。

HTTP与HTTPS

它们都是应用层协议，定义了客户端与服务器之间响应的模型。客户端与服务器的角色是不固定的，取决于在一次数据传输中，谁担任发送者，谁担任接收者。

HTTP 超文本传输协议 Hyper Text Transport Protocal

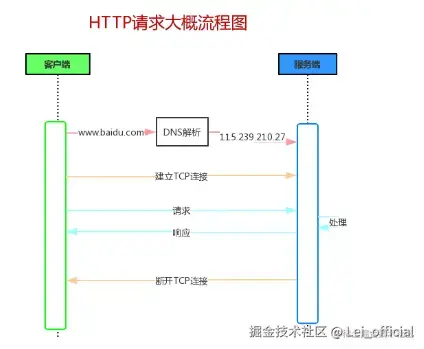

HTTP协议建立在传输层协议TCP之上，客户端通过与服务器建立TCP连接，之后发送HTTP请求与接收HTTP响应都是通过访问Socket接口来调用TCP协议实现。

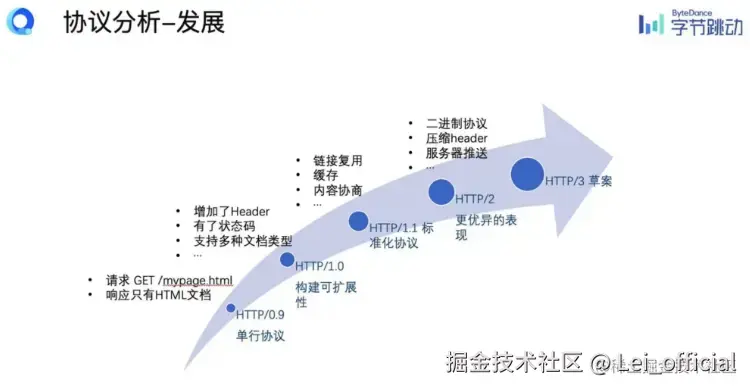

HTTP目前已经演化到3.0版本，它们中高版本是向下兼容低版本的。


  • HTTP/0.9：已过时。只接受 GET 一种请求方法，没有在通讯中指定版本号，且不支持请求头。由于该版本不支持 POST 方法，所以客户端无法向服务器传递太多信息。
  • HTTP/1.0：这是第一个在通讯中指定版本号的 HTTP 协议版本，至今仍被广泛采用，特别是在代理服务器中。可以支持POST、HEAD方法，支持HTML文件以外的其他类型，但不支持持久连接。
  • HTTP/1.1：引入了持久连接，即TCP连接默认不关闭，可以被多个请求复用，能很好地配合代理服务器工作。还支持管道方式机制，即在同一个TCP连接里面，客户端可以同时发送多个请求，以便降低线路负载，提高传输速度。
  • HTTP/2.0：完全多路复用，在一个连接里，客户端和浏览器都可以同时发送多个请求或回应，而且不用按照顺序一一对应。引入了头信息压缩机制，使用gzip或compress压缩后再发送。支持服务端推送，允许服务器未经请求，主动向客户端发送资源。
  • HTTP/3.0：不用TCP作为传输层协议，使用基于UDP的QUIC（Quick UDP Internet Connections）协议。QUIC集成了TLS加密、流量控制、多路复用等功能，并在用户空间实现了快速连接建立、前向纠错、更精细的拥塞控制等特性。采用TLS1.3作为默认安全层协议，提供更强的安全性。

HTTP协议的特点

注意，这些特点是HTTP、HTTPS协议所共有的，因为HTTPS就是基于HTTP增加了安全机制。

  • 支持客户端/服务器模式
  • 简单快速：客户向服务器请求服务时，只需传送请求方法和路径
  • 灵活：HTTP允许传输任意类型的数据对象。正在传输的类型由Content-Type加以标记
  • 无连接：限制每次连接只处理一个请求。服务器处理完客户的请求，并收到客户的应答后，即断开连接。采用这种方式可以节省传输时间
  • 无状态：协议对于事务处理没有记忆能力，服务器不知道客户端是什么状态。即我们给服务器发送HTTP请求之后，服务器根据请求，会给我们发送数据过来，但是，发送完，不会记录任何信息

HTTP状态码

状态码含义举例
1XX信息提示
2XX正常200
3XX重定向301永久，302临时
4XX客户端错误401用户密码错误，403访问被拒绝，404文件不存在
5XX服务器错误501服务器内部错误，502无效网关，504网关请求超时

HTTPS 安全套接字层超文本传输协议 Hyper Text Transport Protocal Secure

HTTPS是在HTTP的基础上在HTTP和TCP之间又加入了SSL/TLS协议，通过这个协议可以验证服务器的真实身份，也可以对数据传输进行加密保证它的安全性。需要CA证书，且端口变为443（HTTP端口是80）。

私钥、公钥、对称/非对称加密

私钥与公钥是非对称加密用到的概念：

  • 公钥：在加密过程中，用于编码数据；在签名过程中，用于验证签名
  • 私钥：在加密过程中，用于解码数据；在签名过程中，用于生成签名

在对称加密中，加密&解密使用同一个密钥，一旦这个密钥泄漏，传输的数据就相当于变为明文。而在非对称加密中，即使泄漏了公钥，只要私钥仍然有效，服务器的身份就还是安全的。私钥的存在可以保证服务器大盘的安全性。

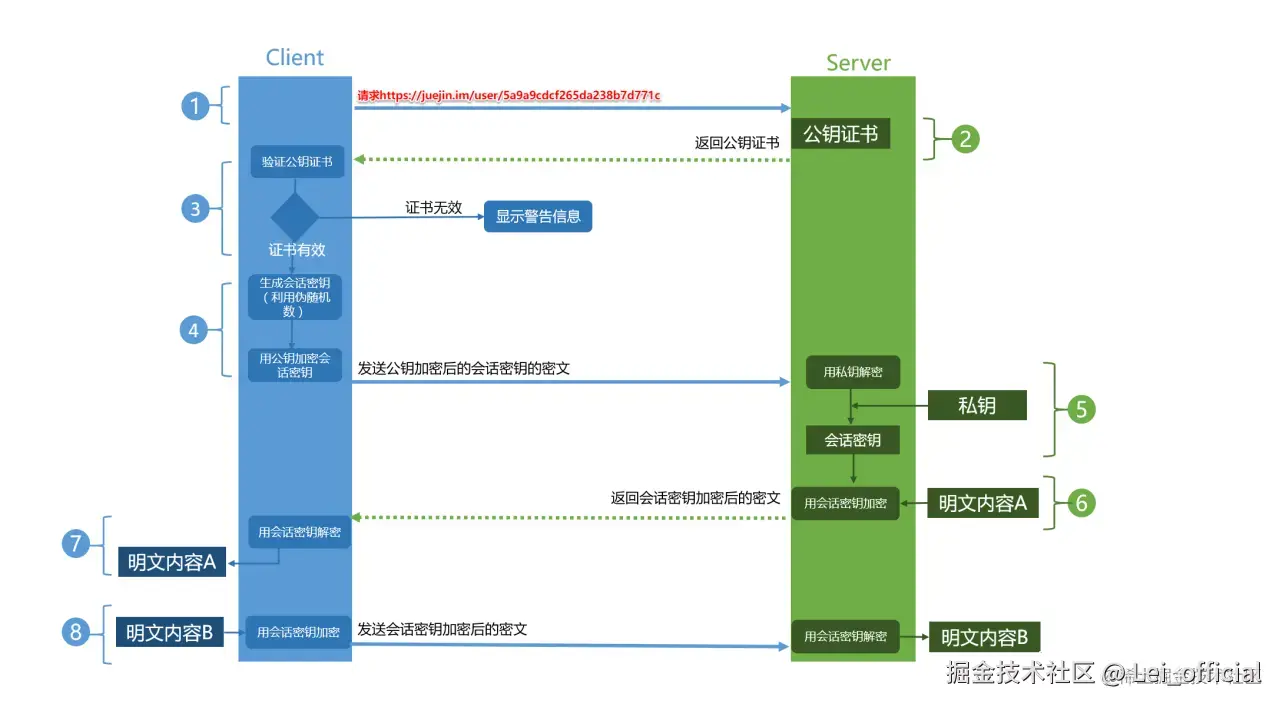

HTTPS流程

  1. 客户端发起HTTPS请求，连接到服务器的443端口。
  2. 服务器必须要先申请好一套数字证书（证书内容有公钥、证书颁发机构、失效日期等）。
  3. 服务器将自己的数字证书发送给客户端（公钥在证书里面，私钥由服务器持有）。
  4. 客户端收到数字证书之后，会先验证证书的合法性。如果证书验证通过，就会使用伪随机数生成器(/dev/random)随机生成一个【对称密钥】，使用证书的公钥加密这个【对称密钥】。
  5. 客户端将公钥加密后的【对称密钥】发送到服务器。
  6. 服务器接收到客户端发来的密文密钥之后，用自己之前保留的私钥对其进行非对称解密，解密之后就得到客户端的【对称密1. 钥】，然后用客户端的【对称密钥】对返回数据进行加密，这样传输的数据都是密文了。
  7. 服务器将加密后的密文数据返回到客户端。
  8. 客户端收到后，用自己的【对称密钥】对其进行对称解密，得到服务器返回的数据。


HTTP与HTTPS的区别

  • HTTP 是明文传输协议，HTTPS 协议是由 SSL+HTTP 协议构建的可进行加密传输、身份认证的网络协议，比 HTTP 协议安全。
  • HTTPS比HTTP更加安全，对搜索引擎更友好，利于SEO,谷歌、百度优先索引HTTPS网页;
  • HTTPS需要用到SSL证书，而HTTP不用【（HTTPS是安装SSL的服务器，HTTP是未安装SSL的服务器）】;
  • HTTPS标准端口443，HTTP标准端口80;
  • HTTPS基于应用层+表现层+传输层，HTTP基于应用层+传输层;
  • HTTPS在浏览器显示绿色安全锁，HTTP没有显示。
