缘起:看过稚辉君的机械臂,备受震撼。后来小米发布了伺服电机,故想尝试一下。
思路:简单来想,机械臂的最本质就是控制电机,我们只需要让电机按照我们的预想来进行旋转就可以了。当然这只是最简单的目标。由此可以计划出以下几点渐进的目标。
已实现的阶段目标:

  1. 简单运行电机: 电机连接电脑,然后随便转转
  2. solidworks建模部分: 用3d建模软件画出3d模型
  3. 3d打印部分: 找淘宝商家打印出3d模型,验证下是否可以安装
  4. 前端项目篇部分: 使用threejs + vue3做个类似数字孪生,简单点说就是网页操作控制电机旋转
  5. 尝试运行单片机: 运行乐鑫官方的helloworld项目
  6. 蓝牙部分: 单片机运行乐鑫官方的蓝牙项目,并使用手机连接通信
  7. TWAI部分: 单片机运行乐鑫官方的TWAI项目,并与小米电机通信
  8. 改写单片机项目: 根据需求需要将蓝牙项目和TWAI项目组合一起,以实现网页控制esp32单片机向小米电机发送信息

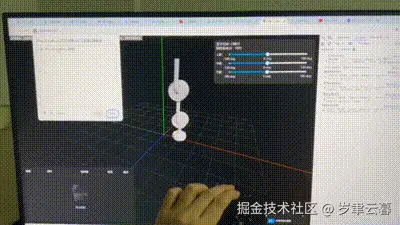

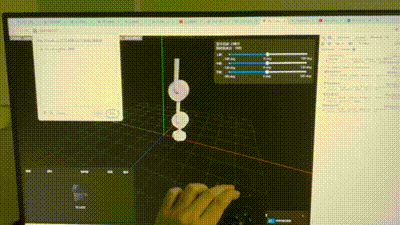

  9. 完善前端项目: 使用网页控制电机精准旋转

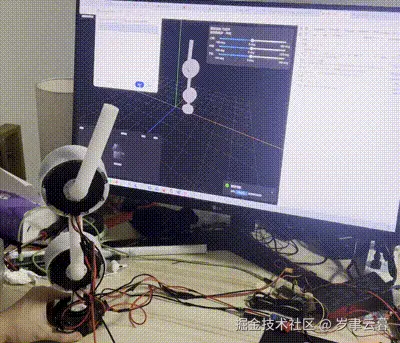

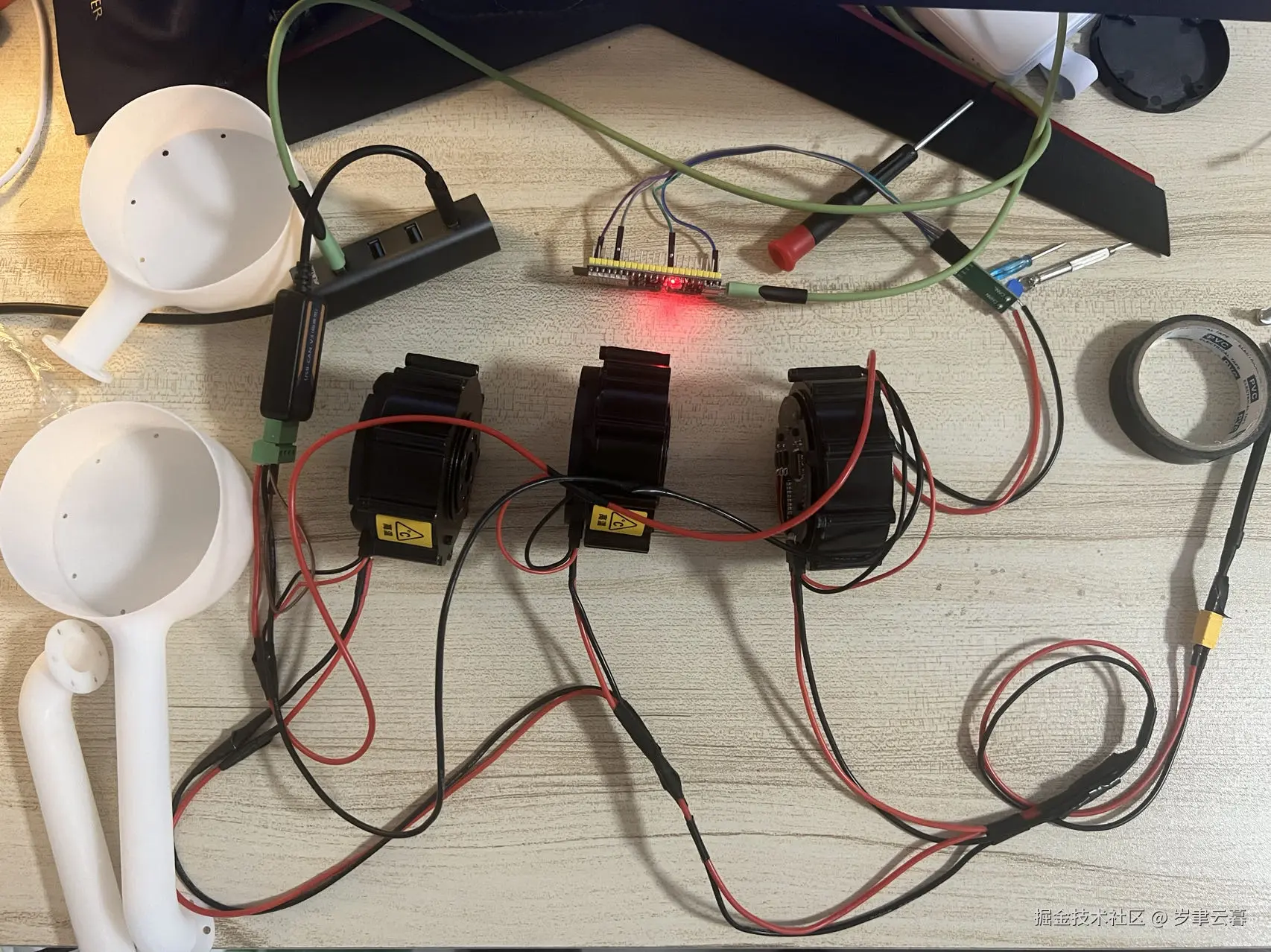

  10. 组装,最终成品: 组装电路,并于上位机(网页)联调
  11. 总结
  12. 未来展望
  13. github
  14. 参考文章

未来的进阶目标:

  1. 优化3d模型
  2. 动画系统(关键帧),引入贝塞尔曲线,简化机械臂的运动控制,就像css的动画那样(待验证可行性)
  3. 单片机改为Rust语言开发(应该可行: 参考文章
  4. 尝试使用人工智能

备注:除了前端,其余技术未接触过,所以分的比较细。

所有物料的清单:

名称数量价格
小米电机31497元
ESP32 N16R8154.90元
TJA1050 CAN模块16元
艾迈斯线XT30插头带线312.6元
usb-can转换器179元
24V10A电源146.56元
DC5.5转XT30转接线110元
黑色绝缘胶带13.97元
杜邦线2板5.26元
螺丝螺母套装117.91元
SolidWorks软件安装费110元
3D打印模型1100元

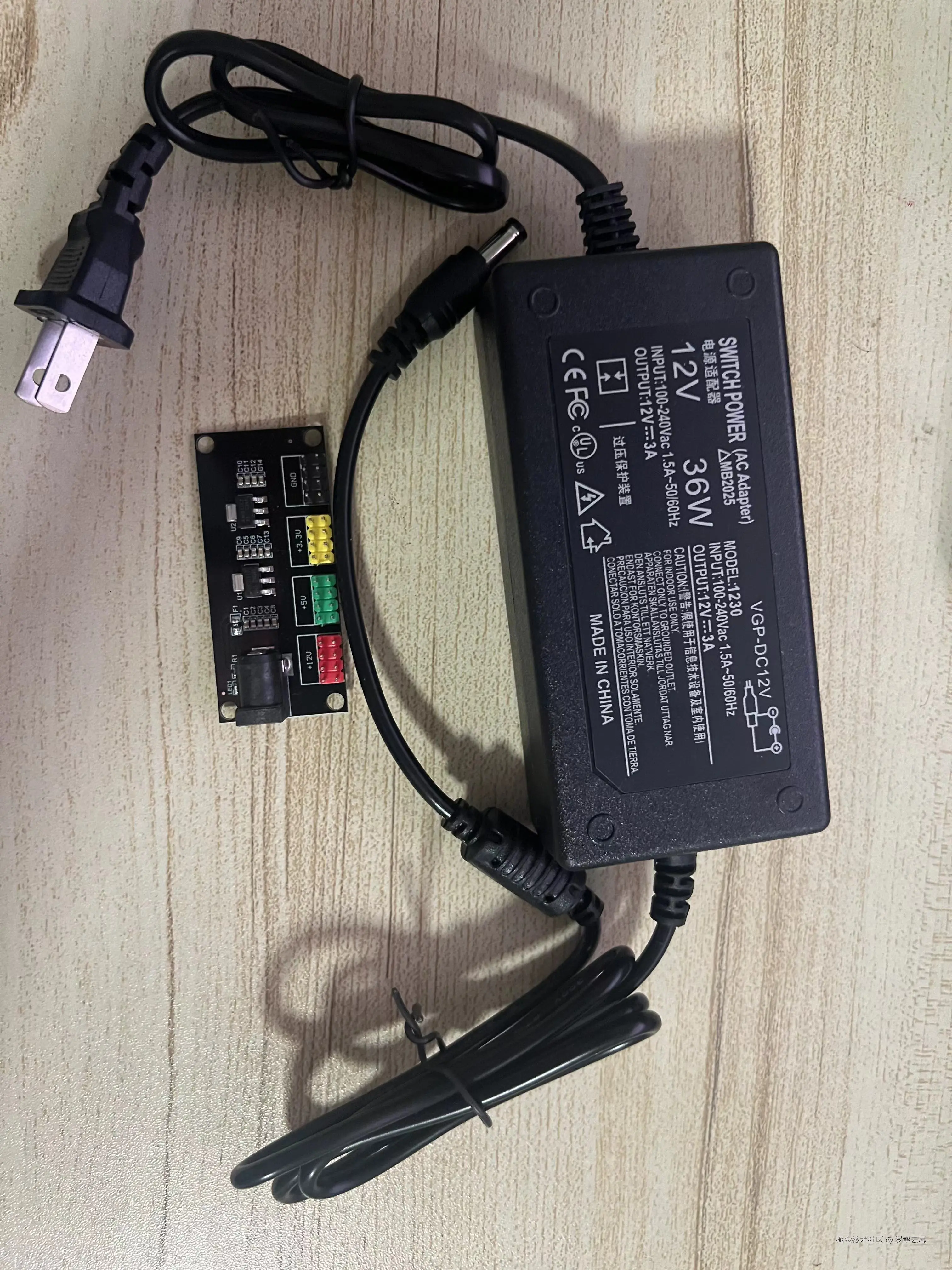

12V电源111.16元
12V转5V转换器14.9元
硅胶线18AWG(红黑2米)23.4元
艾迈斯线XT30连接器线公转母24.2元
合计1866.86

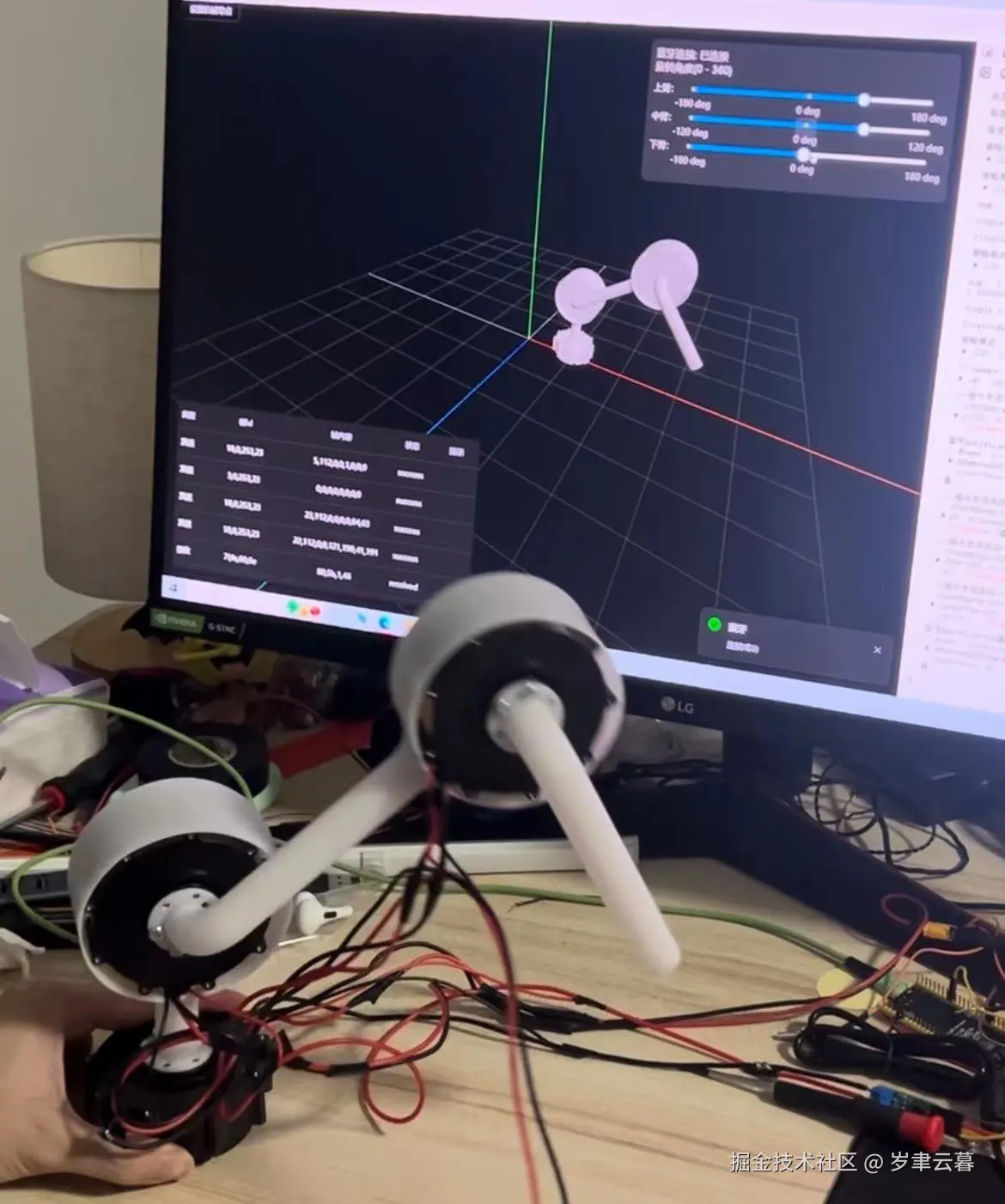

成品:


简单运行电机

物料:
小米电机 * 1
usb-can转换器 * 1
24V10A电源 * 1
艾迈斯线 * 1
DC5.5转XT30转接线 * 1

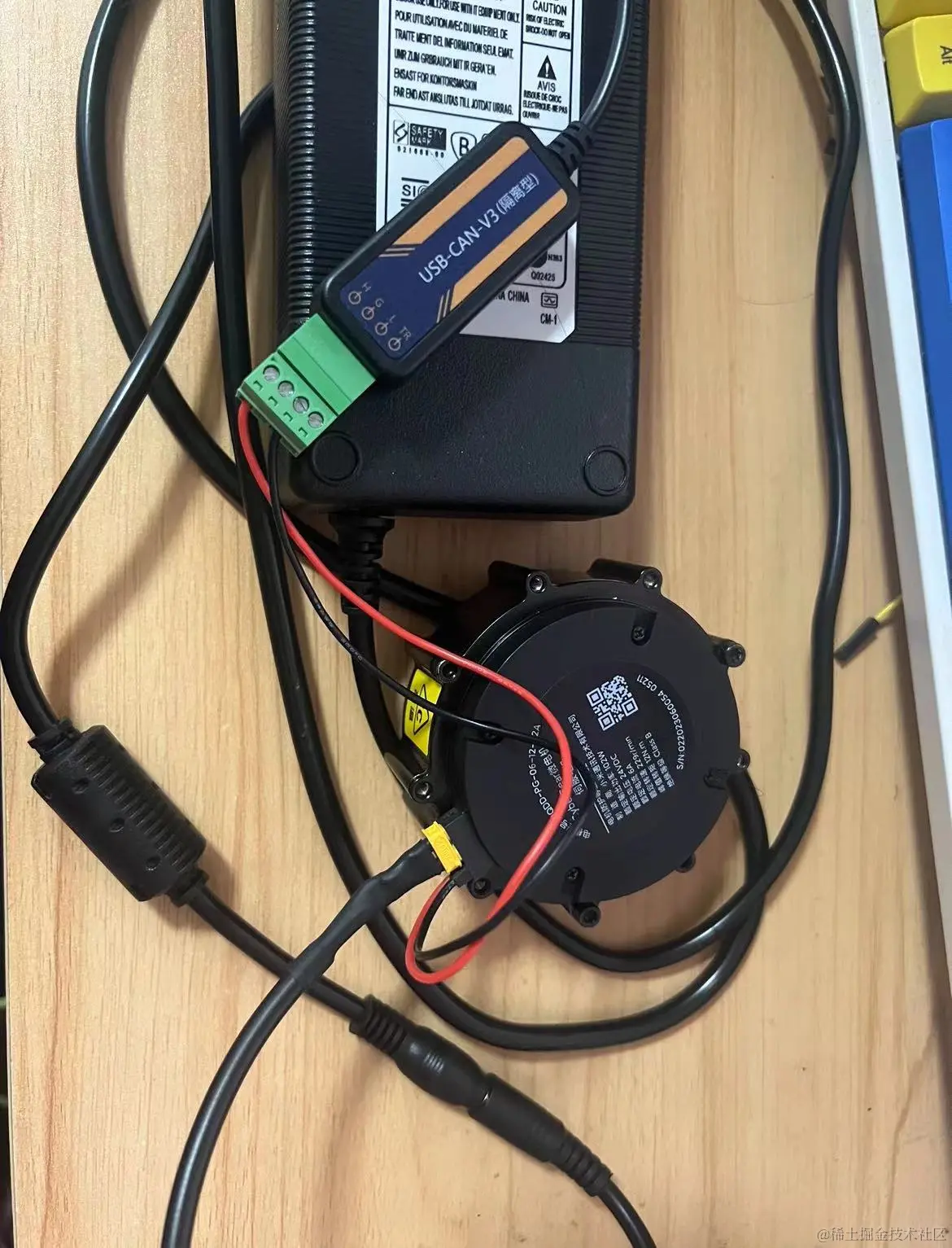

连线部分:

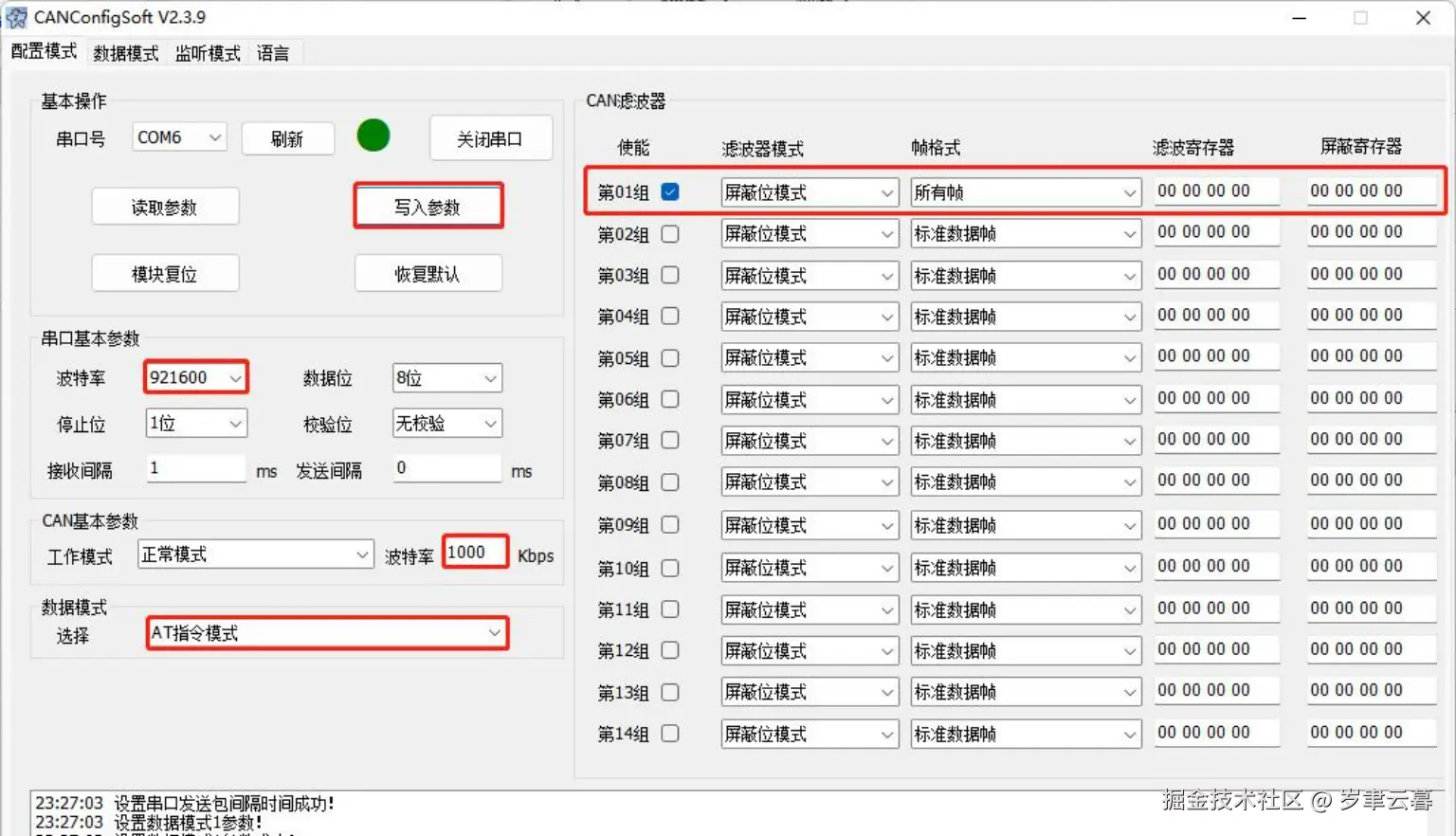

can-usb参数设置:

can-usb At指令设置.png

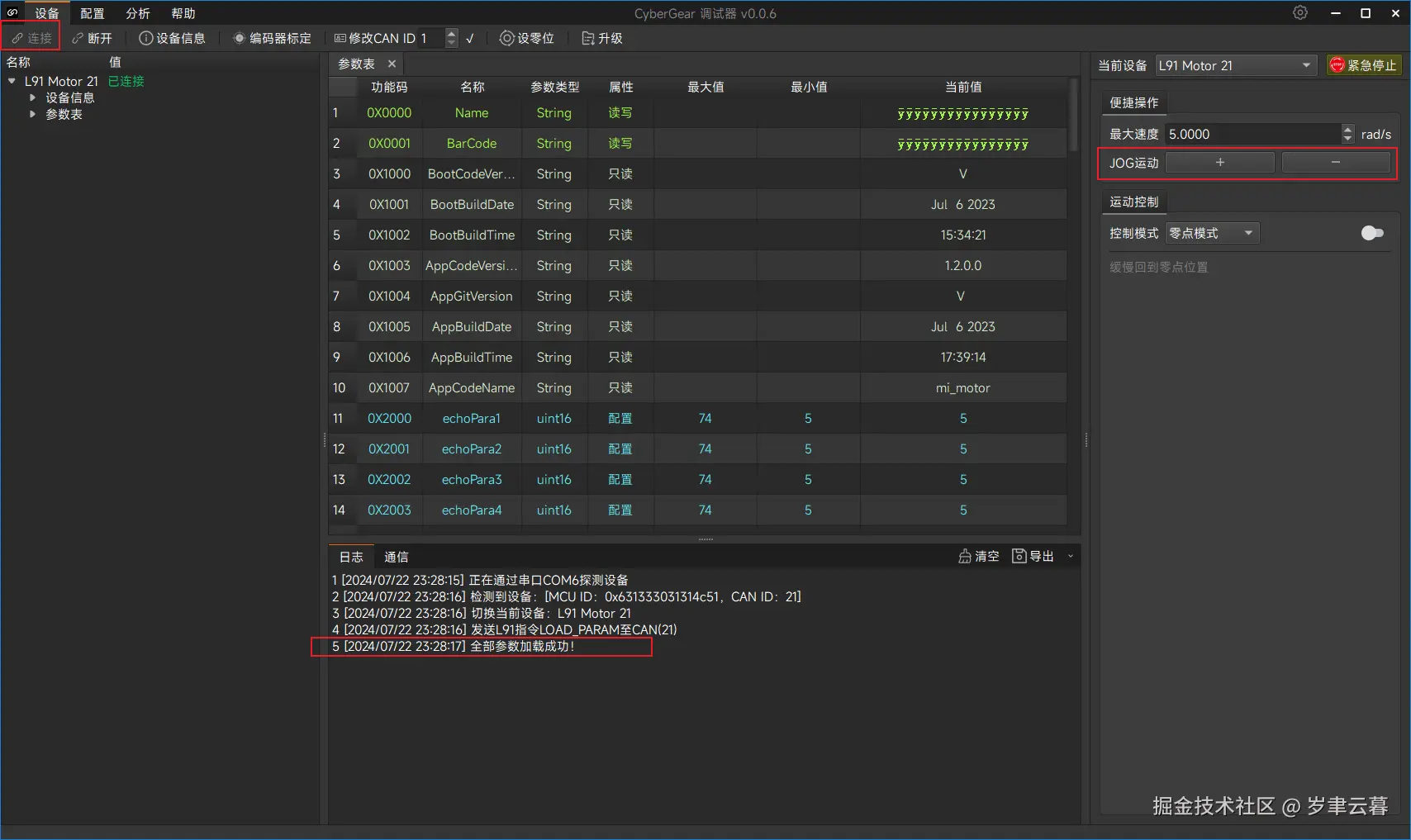

打开小米电机的上位机:

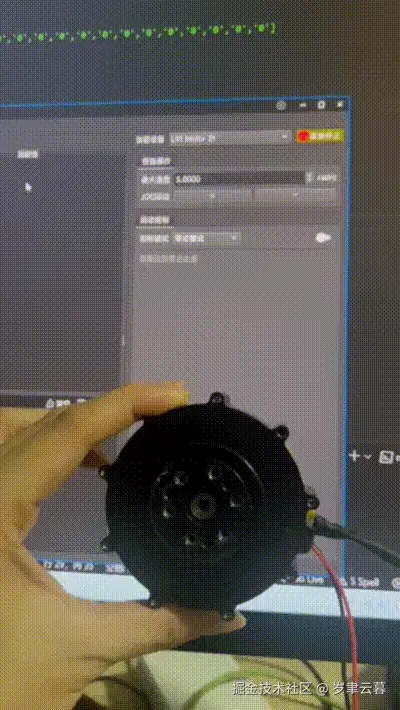

电机成功连接,点击jog运动的加、减号,电机就可以动起来了:


solidworks建模部分

本想做个酷一些的模型,类似稚辉君那种。刚刚简单入门,画起来还是太麻烦了,先画个简单的,以后再优化吧。

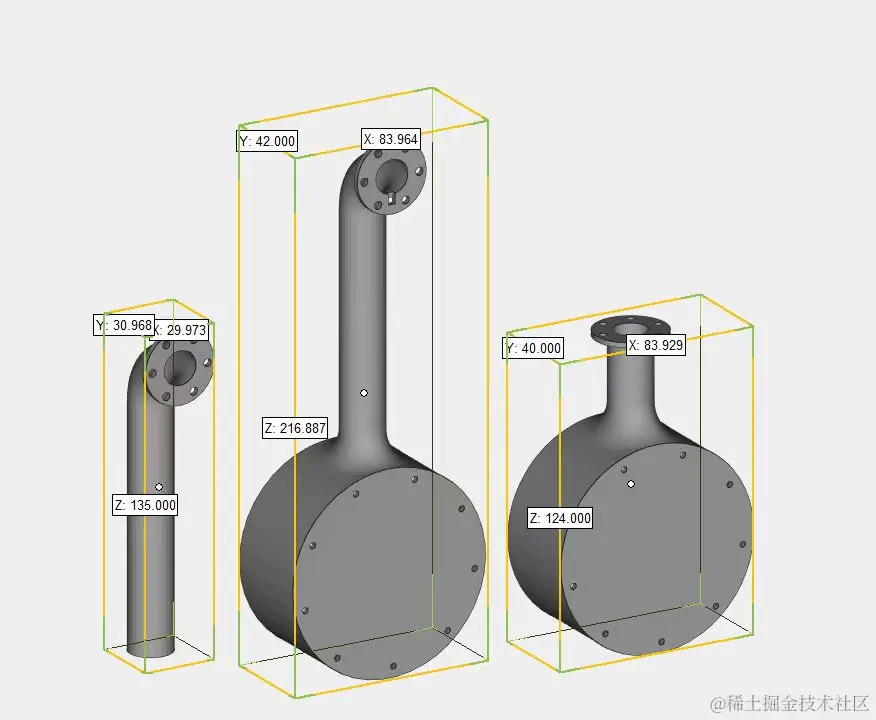

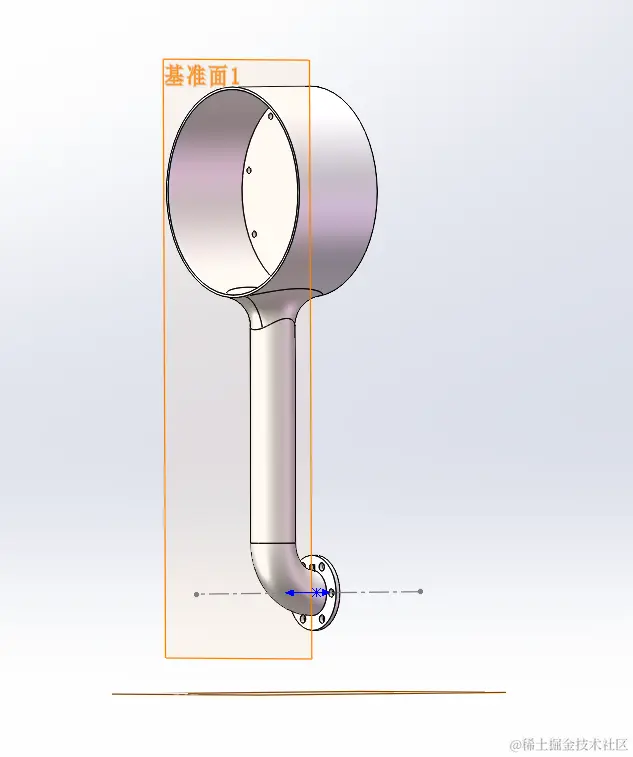

下臂:

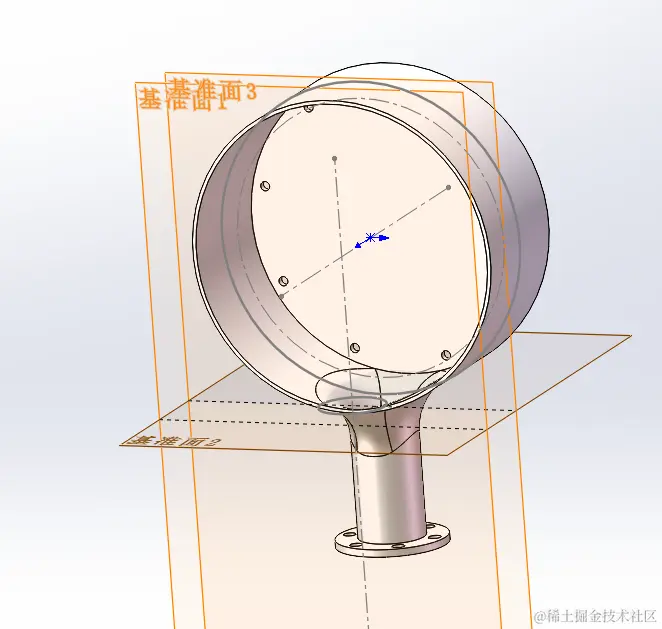

中臂:

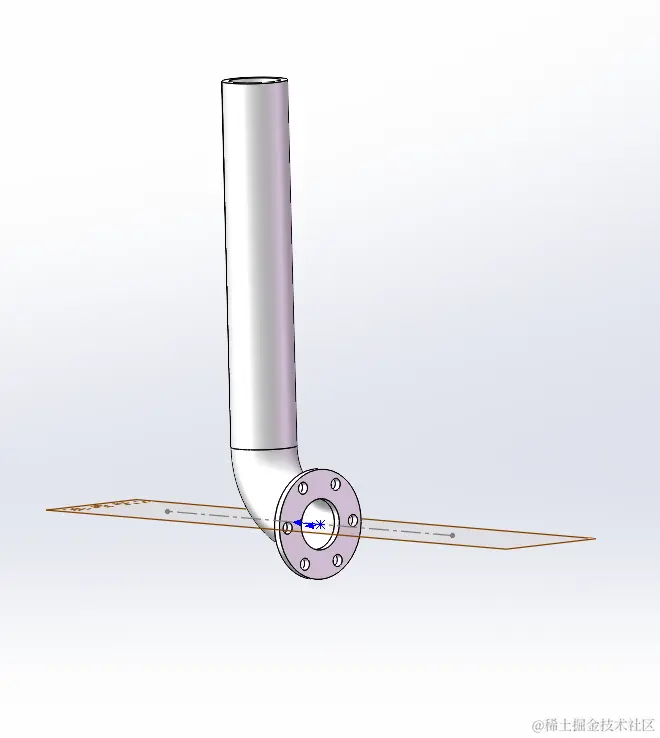

上臂:

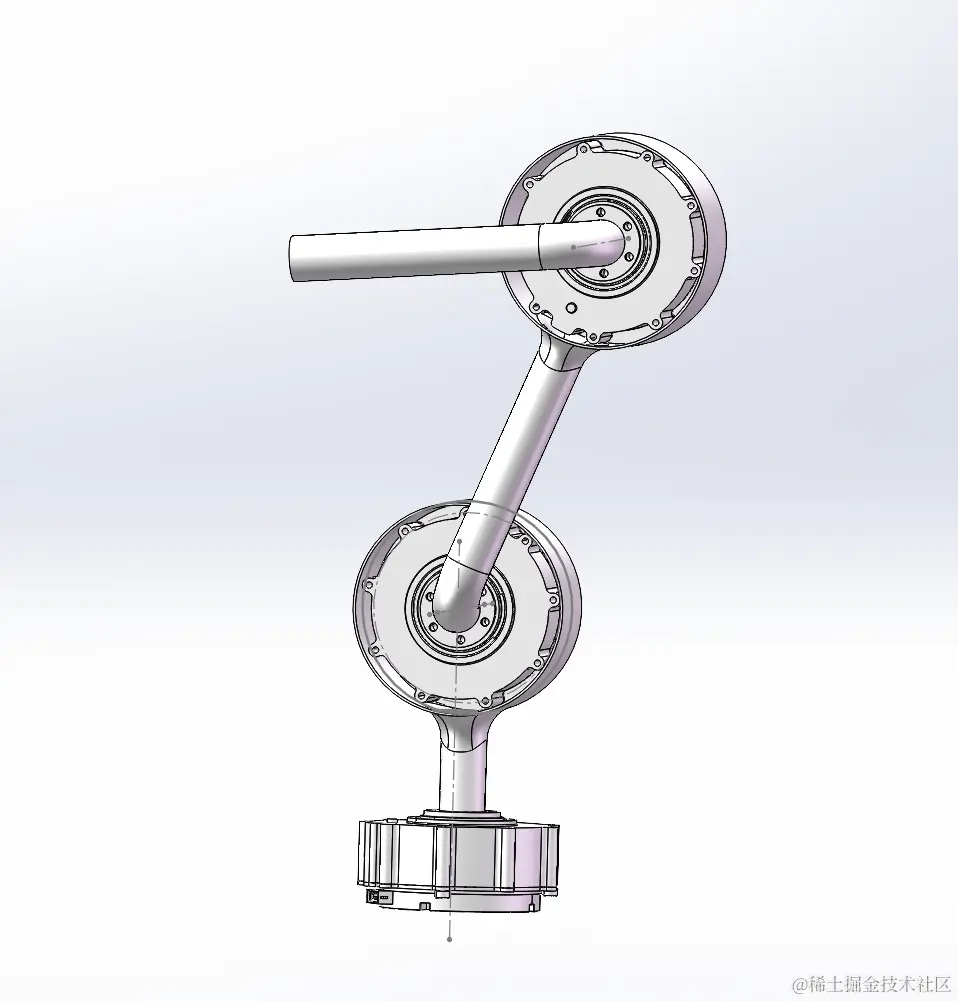

组合起来如下图: sw-装配体.png

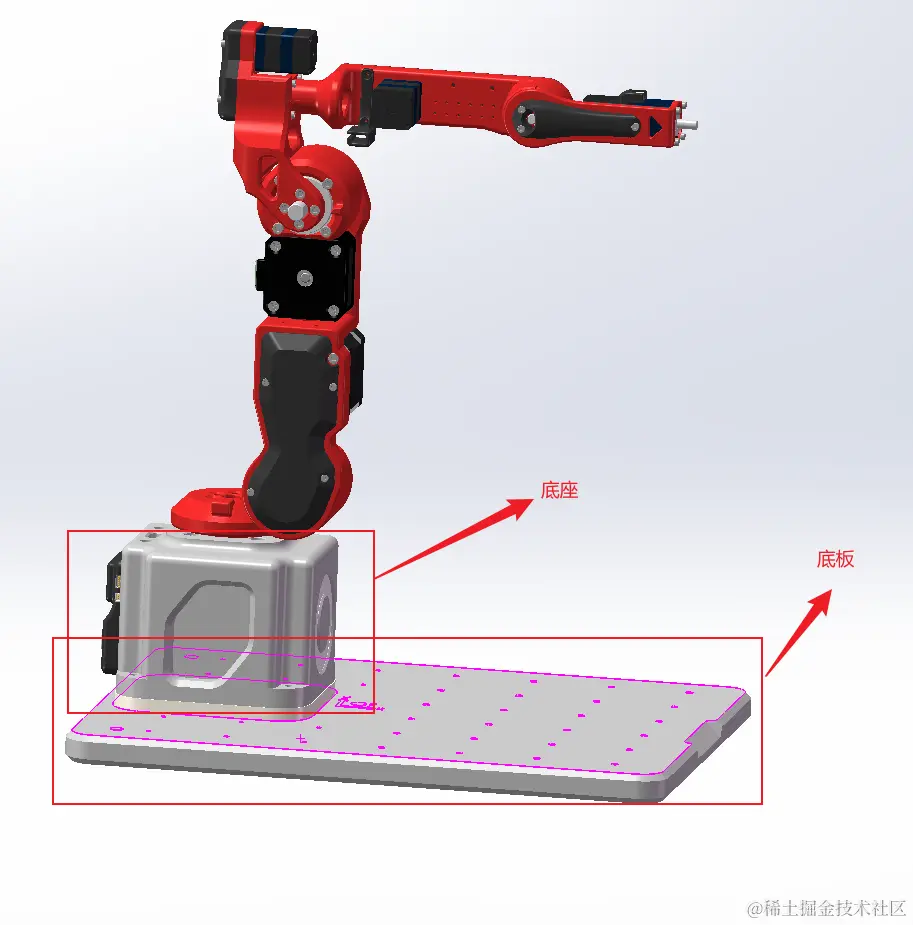

还有个底座,底板没做(暂时这么称呼),大概是用来控制重心的,使机械臂能稳定立在桌面上,以下是稚慧君的机械臂模型,参考看看:


3d打印部分

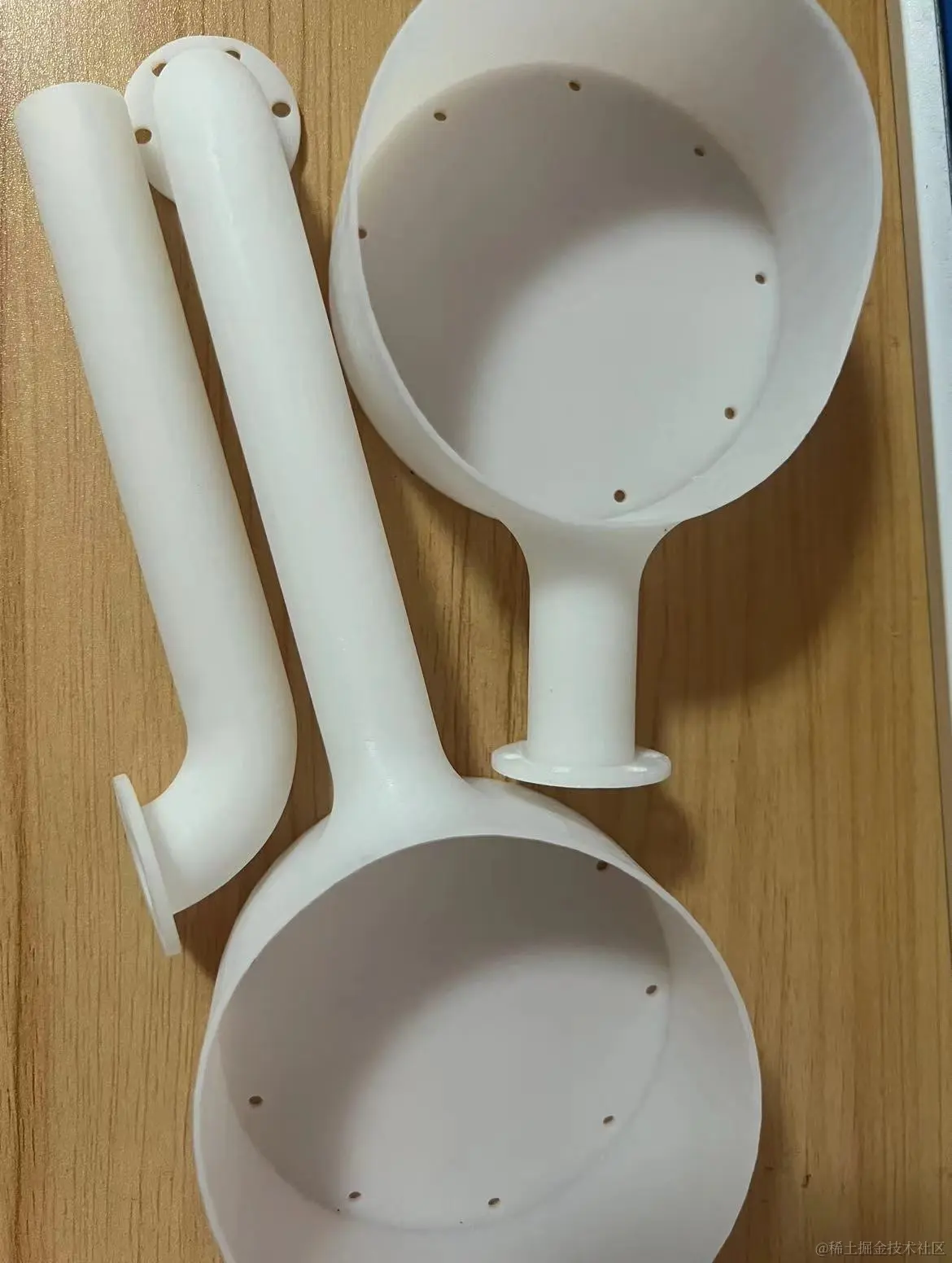

导出stl文件格式给淘宝的3d打印商家:


模型设计的问题很多,比如螺丝孔太细,管壁太薄变形,蛮多缺陷,先勉强用用。 如下图所示:

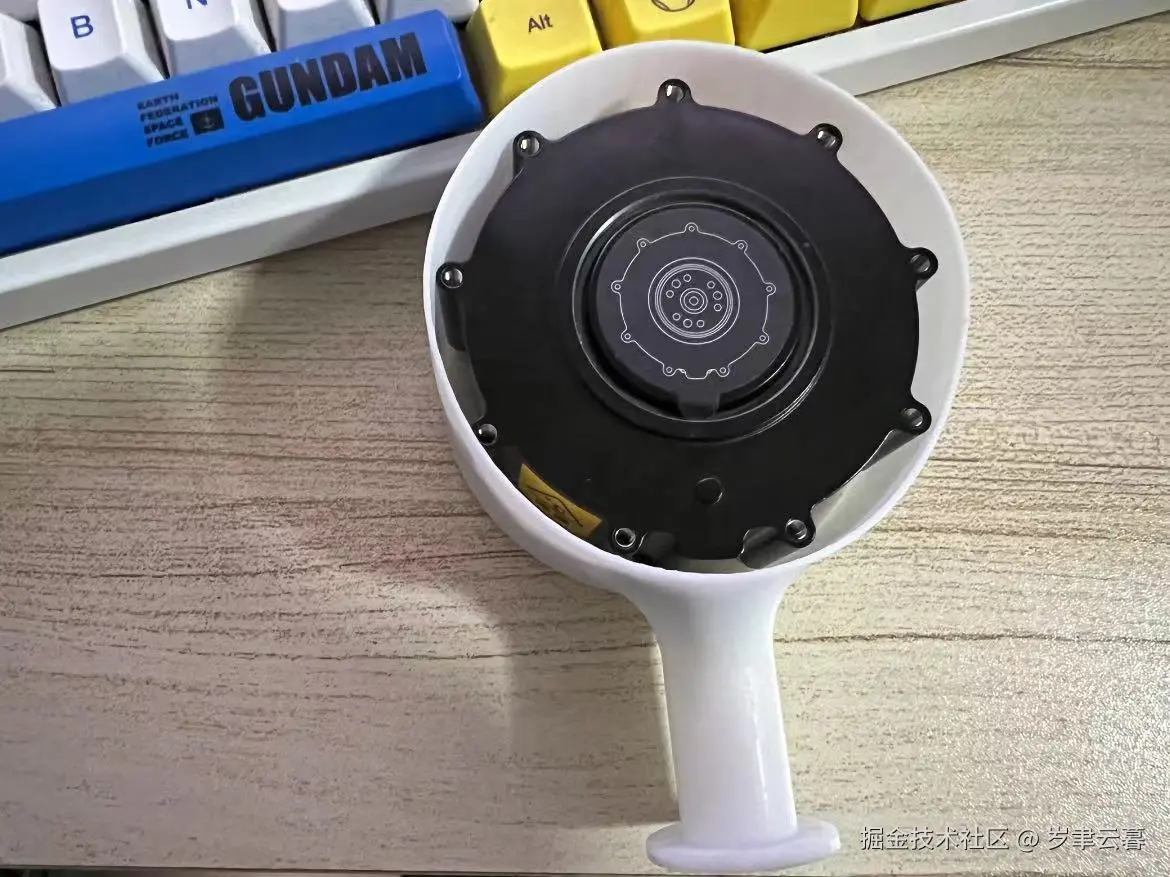

sw-3d打印.jpg 简单测试下能不能匹配:

还行,勉强能用,就是有点丑。这章到此结束。

前端项目部分

目标: 做个网页用来控制机械臂
技术: vue3 + threejs
步骤:

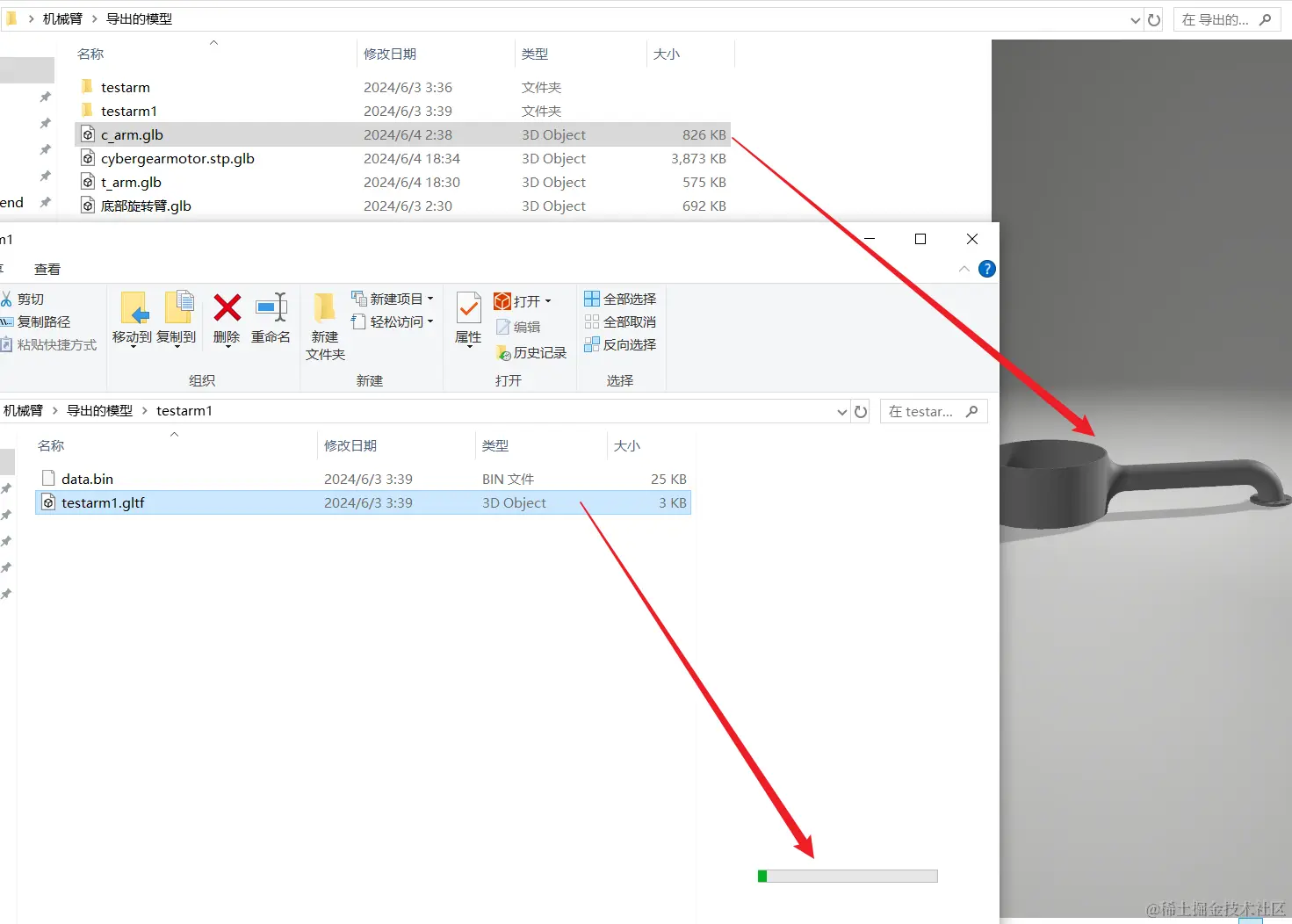

1.solidworks导出3d模型:在此使用glb格式(不使用.gltf格式的原因是:gltf格式会生成.bin文件,在本地预览失败,在项目中调用失败,可能是用的方式不对)。

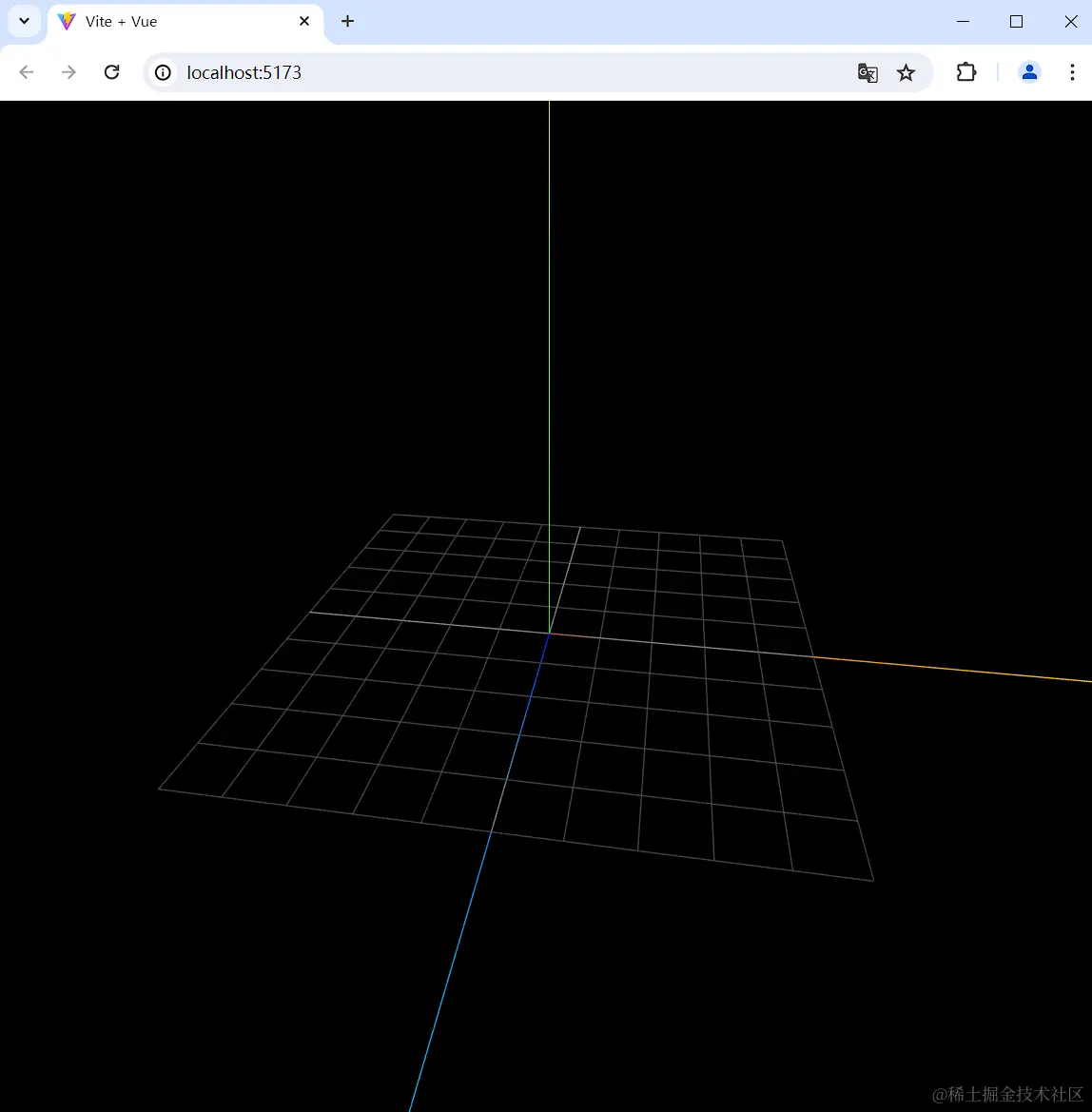

  1. 搭建前端工程并搭建threejs场景(参考文章):

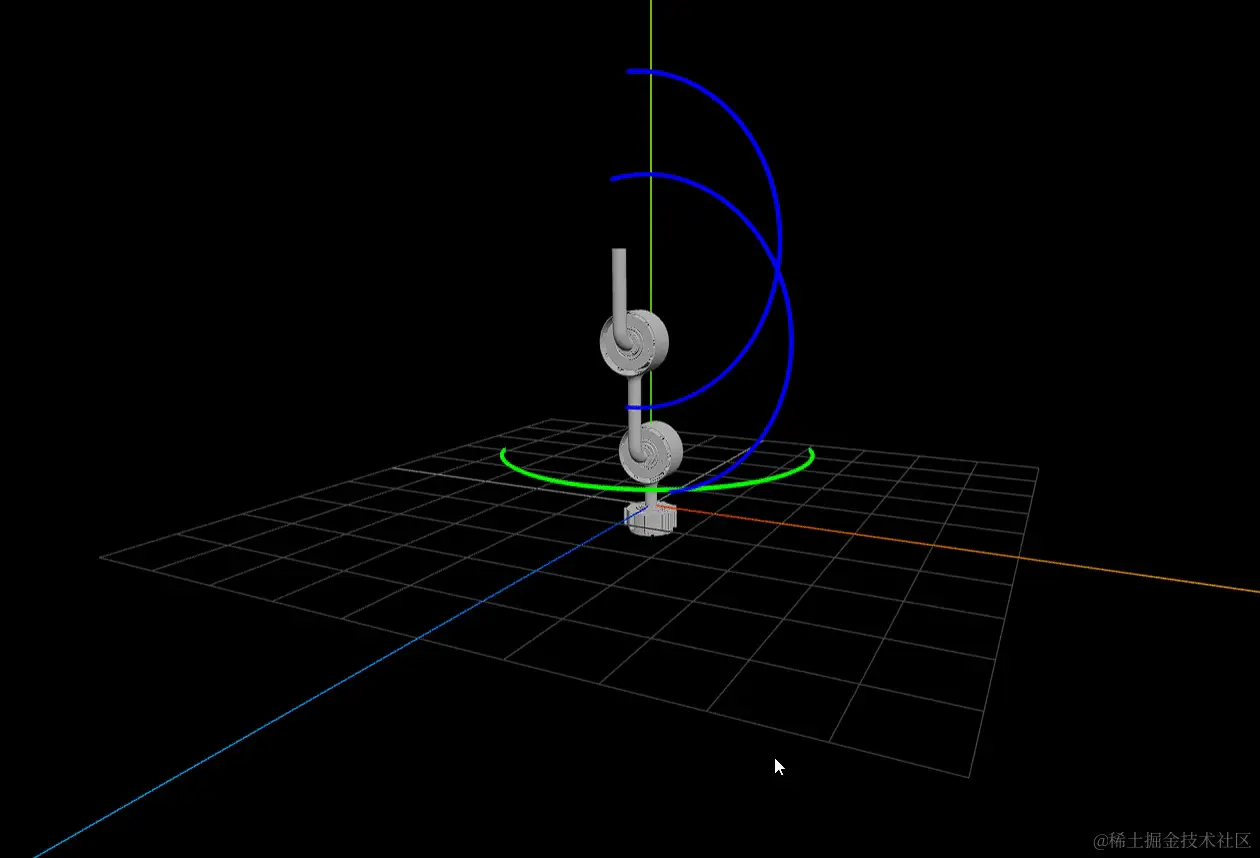

three基础场景.png 4. 调整模型并添加控制轴:因为机械臂的每个关节只能固定一个方向旋转(参考文章: ),所以用transformControls来控制,并将其他其他轴隐藏。如下图所示:

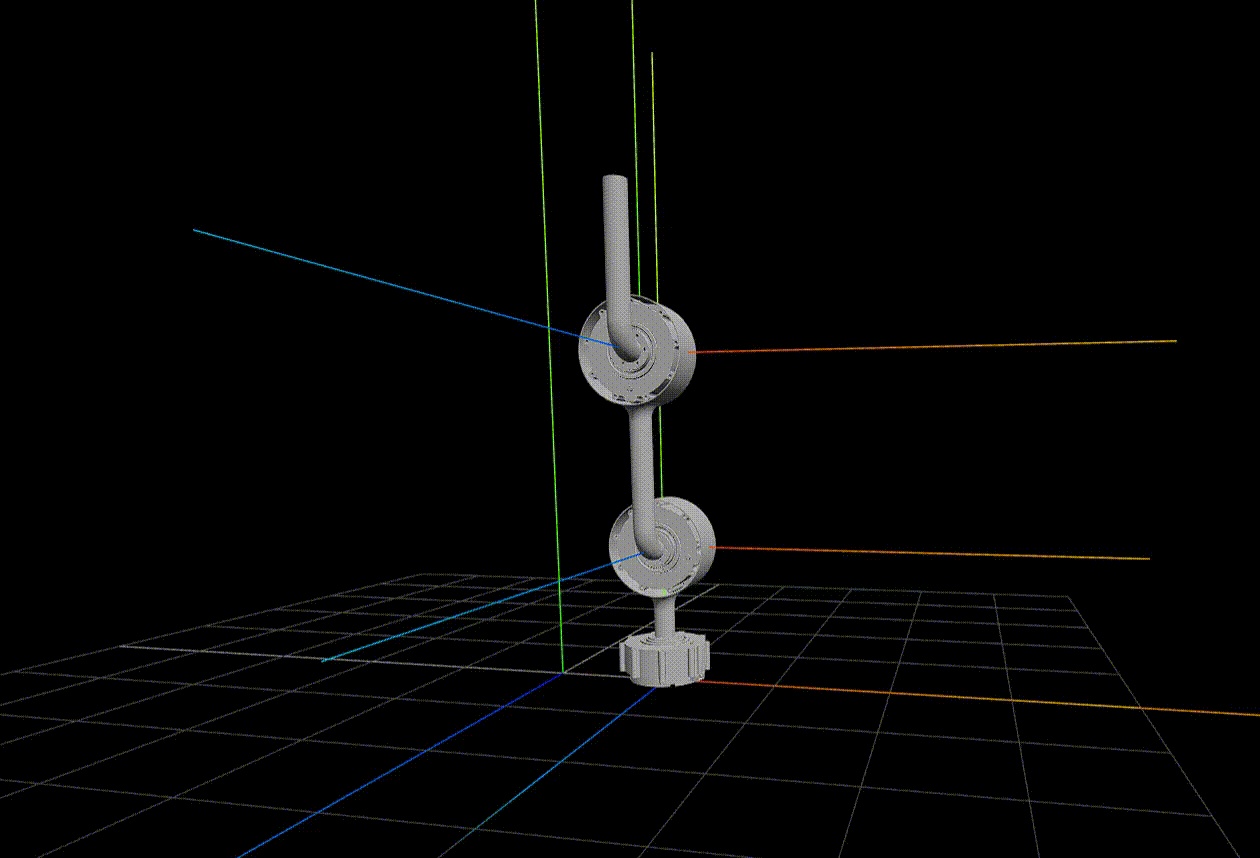

网页控制机械臂_失败版.gif 5. 模型调整:重新使用solidworks装配并导出(因为臂需要和电机是一个整体),并且调整模型的原点,以便更容易控制。

  1. 控制优化:想要的效果是骨骼系统那样,比如: three.js示例,但solidworks中似乎没有骨骼系统,所以就先用THREE.Object3D做个简单控制(参考文章 ),transformControls好像无法控制Object3D,所以舍弃,效果如下图所示。

这章先简单到此为止,接下来做单片机部分。

尝试运行单片机

目标: 运行esp32官方的hello world项目
物料选择:

  1. esp32-s3 N8R16单片机,主要原因是支持蓝牙,wifi和can通信。
  2. 一个typeC线

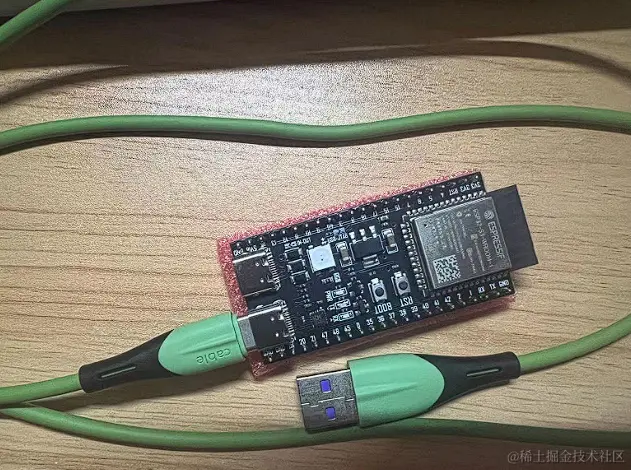

    如下图:


esp-idf环境搭建

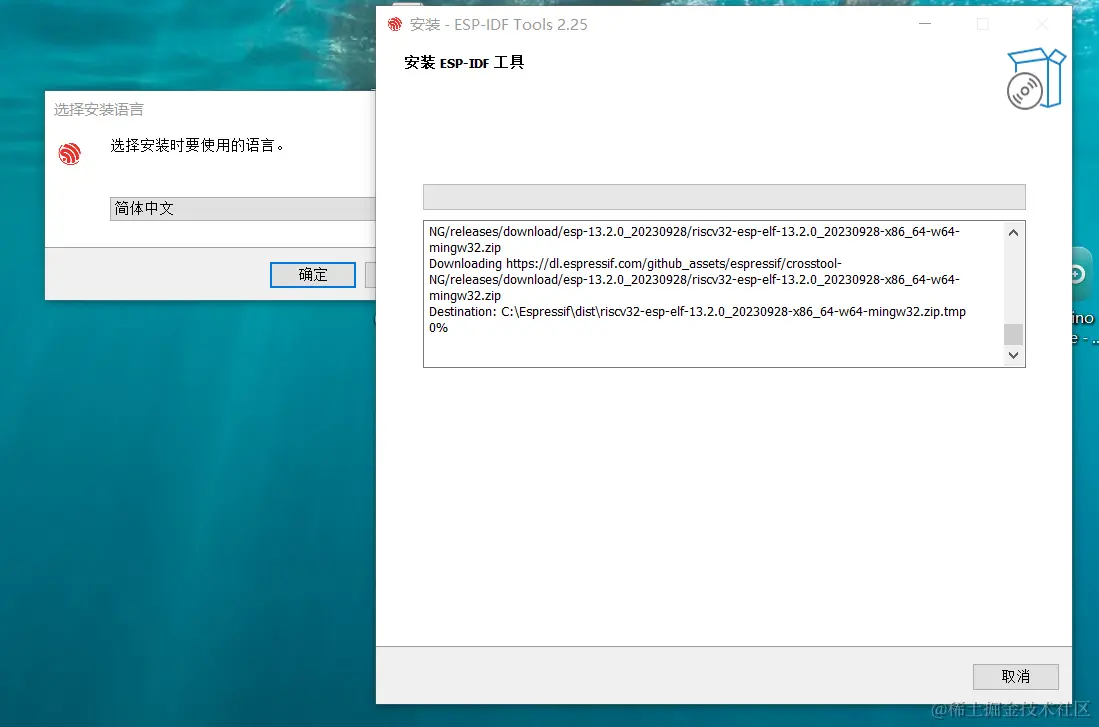

  1. 根据官方文档: esp快速入门 我选择的是在线安装,按默认配置安装,

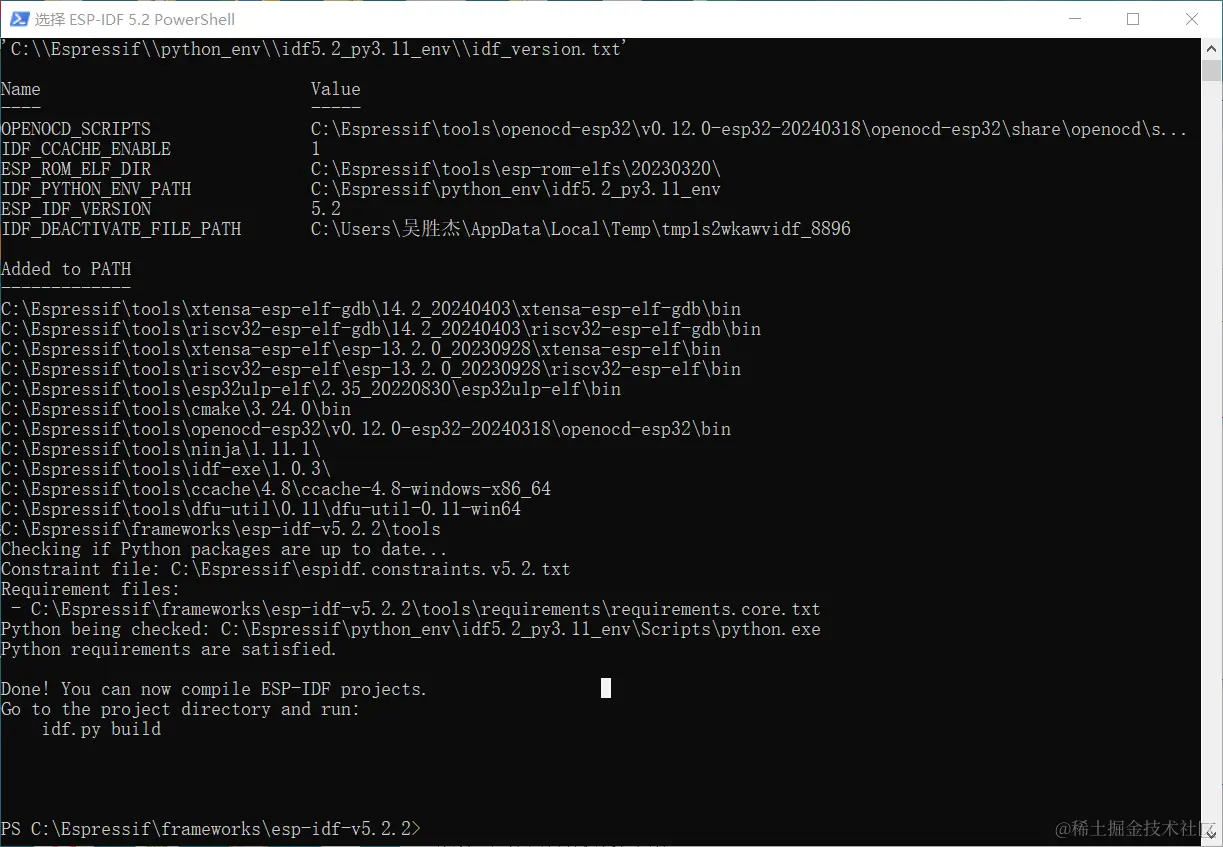

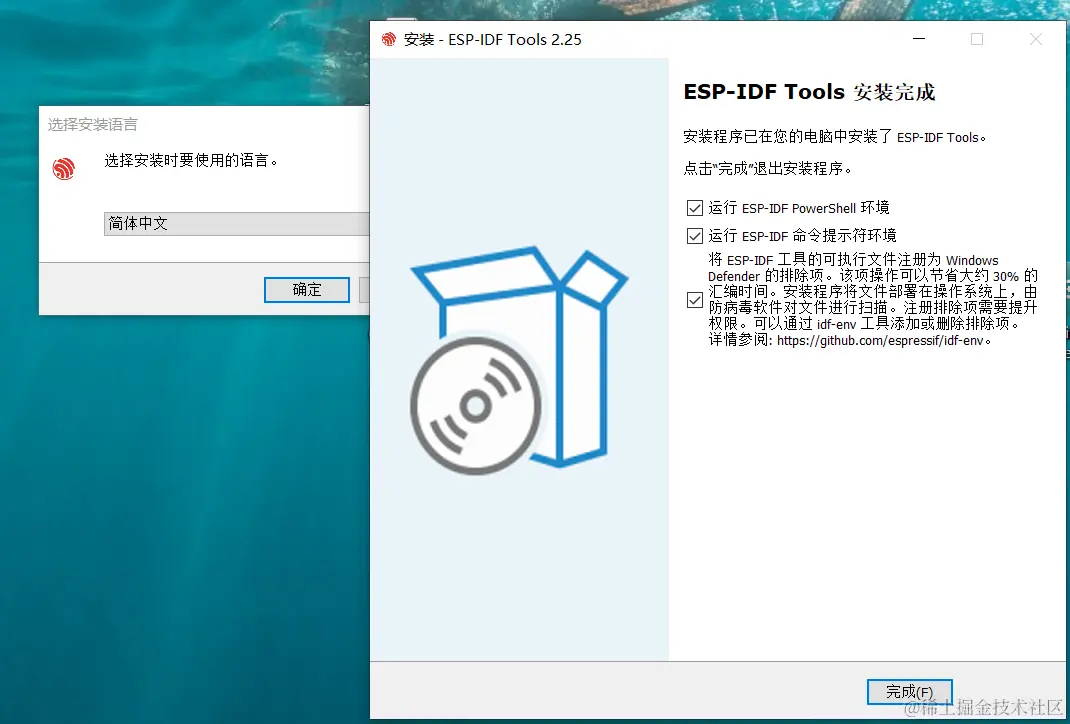

espidf安装完成.png 2. 成功之后桌面会有快捷键图标:

3. 双击运行会自动初始化环境,如下图,接下来编译,烧录都会用到,记得使用管理员身份运行:


尝试helloworld

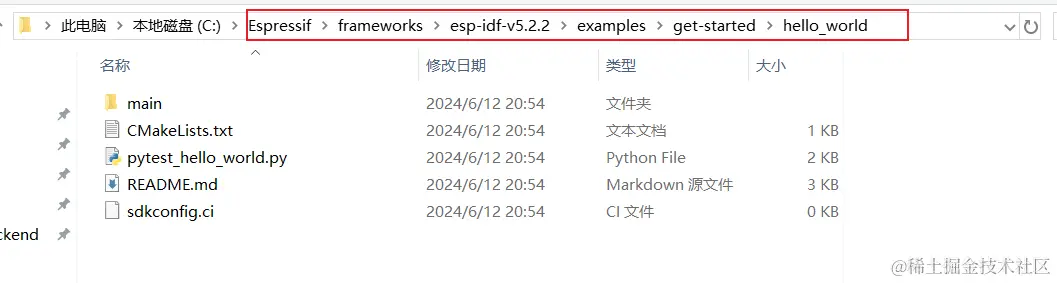

  1. 从esp-idf项目中复制出helloworld项目,粘贴至你的项目文件夹下(猜测:以后的项目应该也是去改官方的项目示例):

helloword项目路径.png 2. 接下来就是按照官方文档步骤来走:

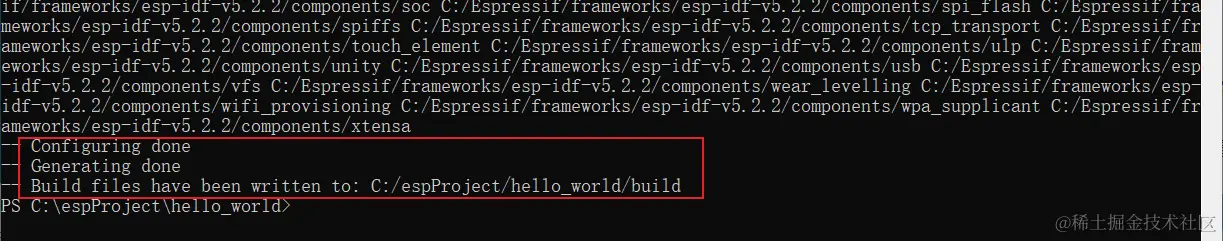

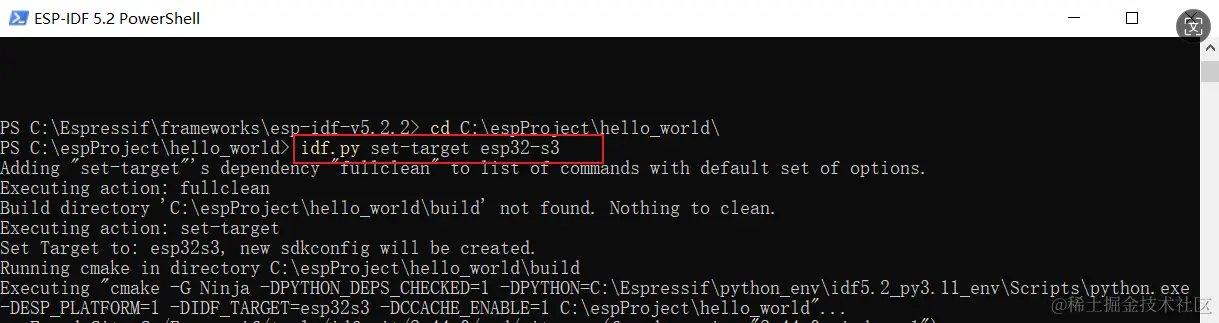

设置编译的目标平台: 成功则会生成build文件夹:

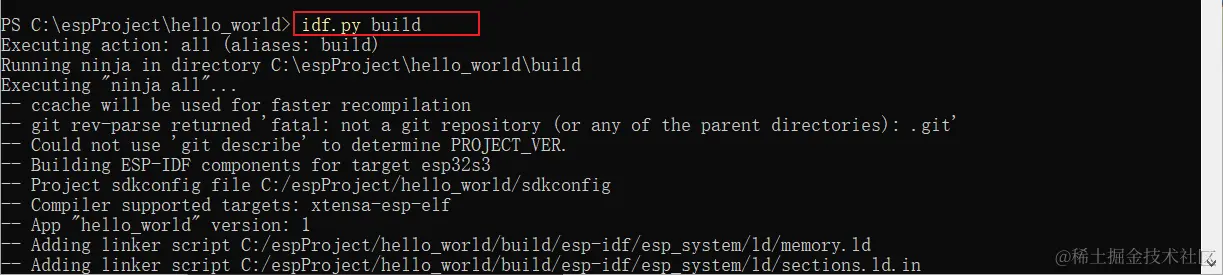

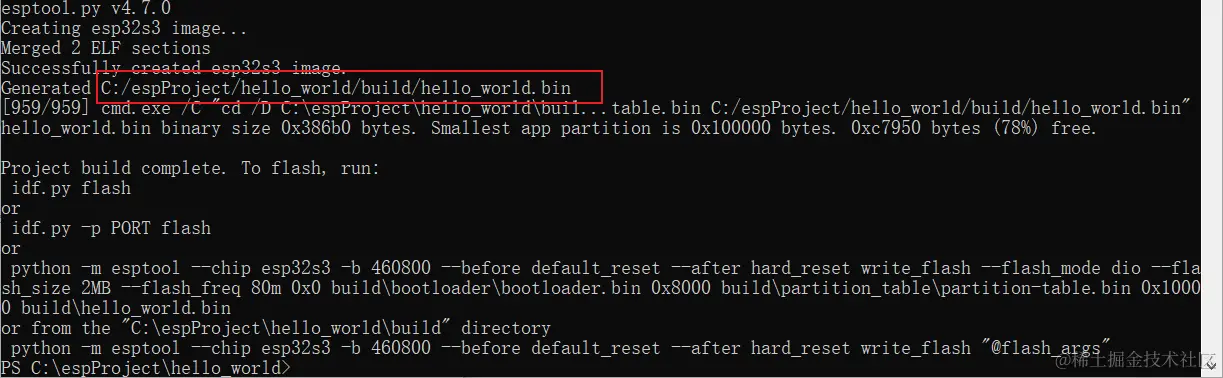

esp32设置编译目标平台.png esp32设置编译成功.png编译代码: 编译成功之后在build文件夹下会生成.bin文件。

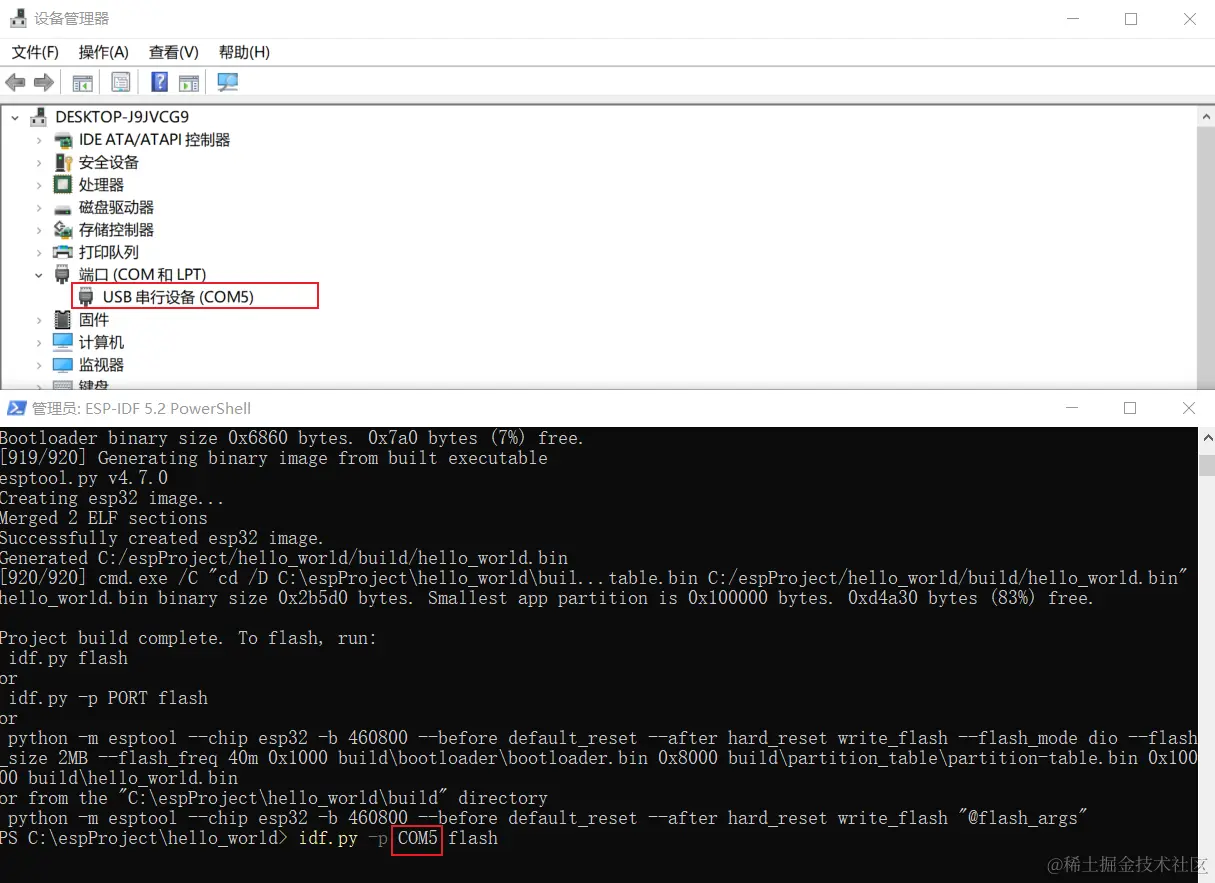

esp编译代码.png esp编译成功.png烧录: 将程序写入单片中,端口可不写,会自动寻找(注意: typeC插入esp32的正确的口,我用的是COM口):

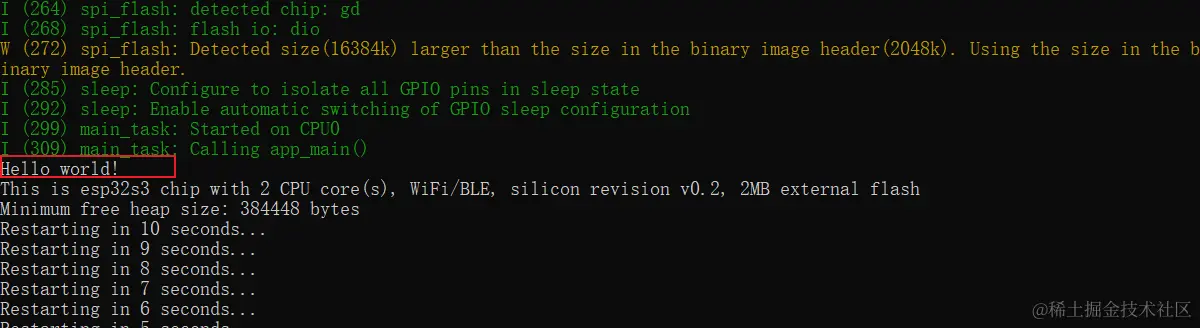

④ 执行命令idf.py monitor可看到程序的输出:


3.到此算简单入门了,接下来就是探索蓝牙和TWAI协议了。

蓝牙部分

目标: 运行官网的蓝牙Master项目,并尝试用LightBlue(功能类比postman,用来调试蓝牙)连接蓝牙并传输数据
物料
esp32-s3单片机 * 1
usb-typec线 * 1
蓝牙的概念:
参考文章

运行官方项目:

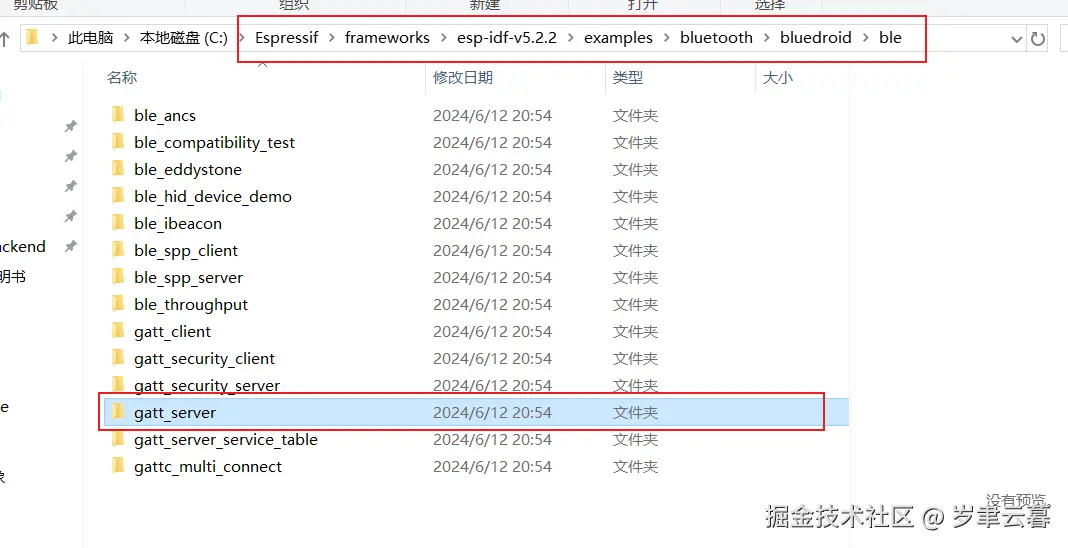

  1. 从esp-idf项目中复制出gatt-server项目,粘贴至你的项目文件夹下 项目所在地址.png
  2. 烧录进单片机并运行

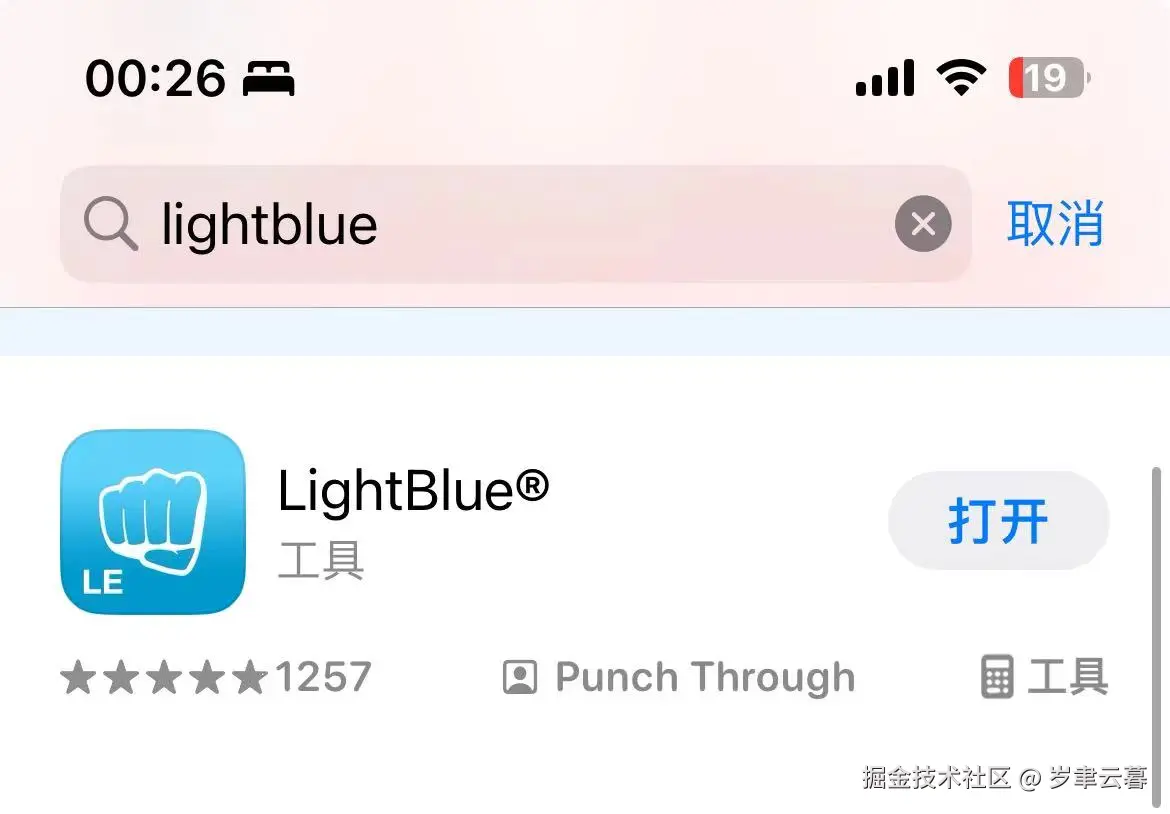

  3. 手机下载lightblue软件

lightblue.jpg 4. 打开lightblue并搜索单片机的蓝牙信号:

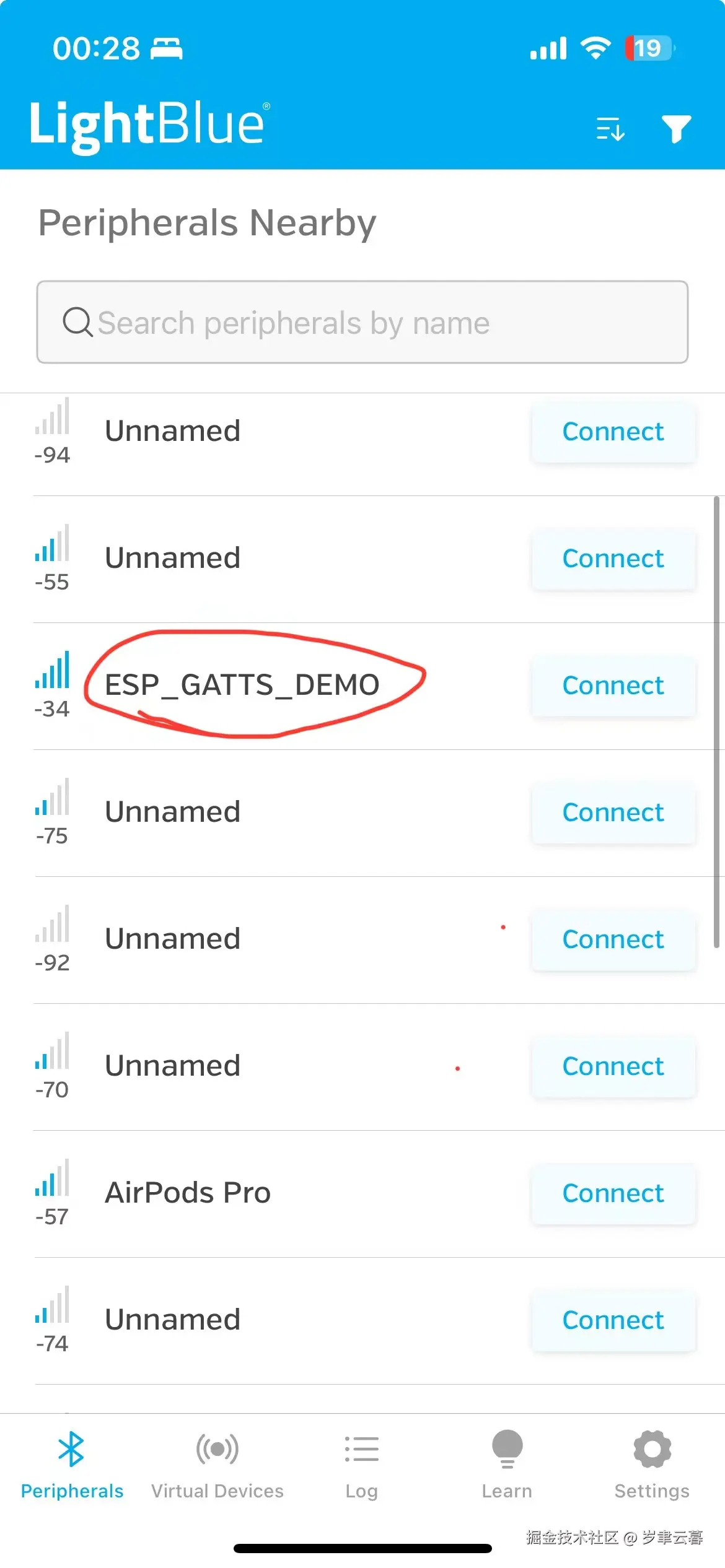

lightblue搜索单片机.jpg 5. 连接成功之后,尝试调用蓝牙的write方法给单片机传递消息:

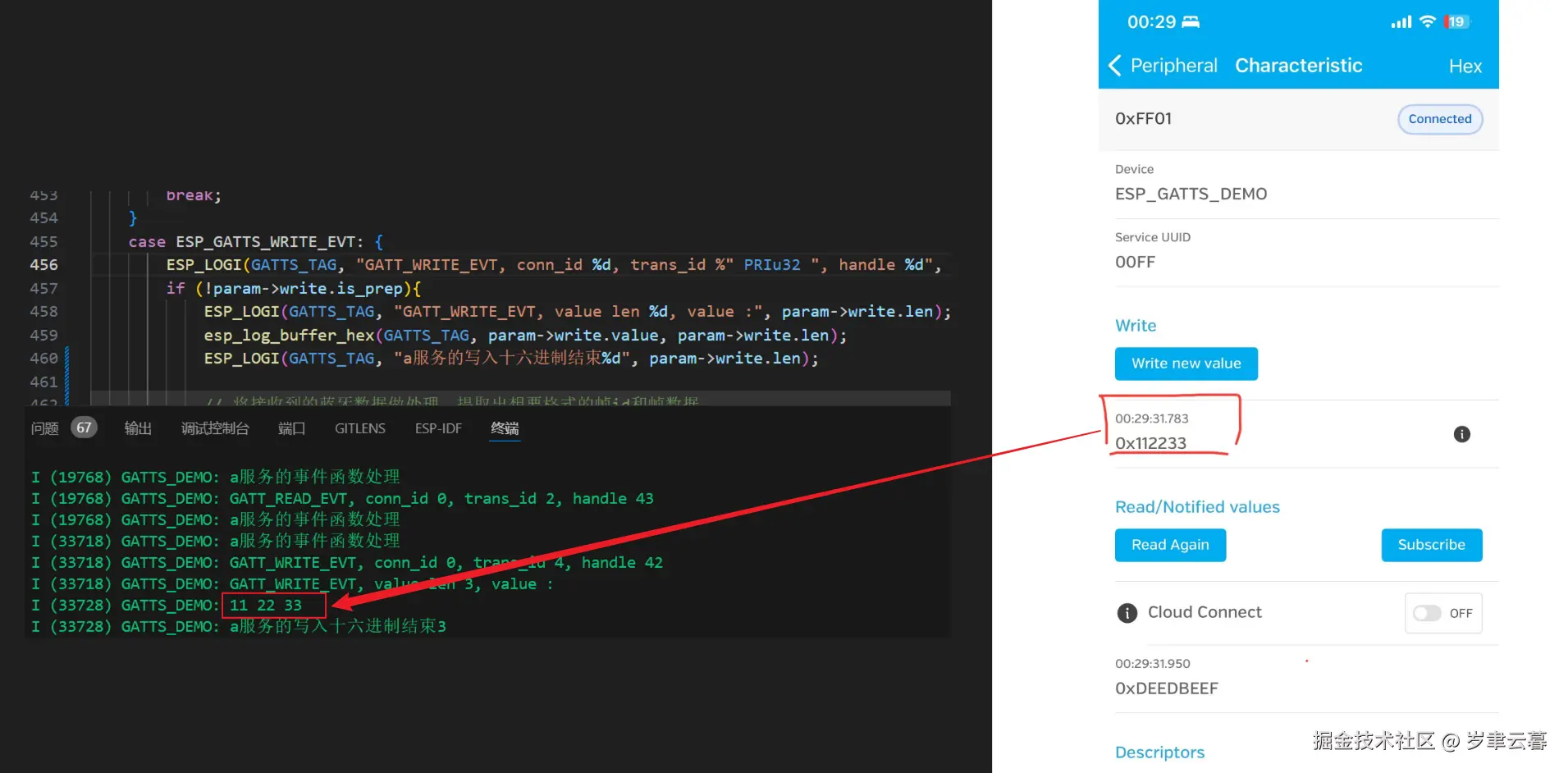

蓝牙消息发送和接收.png 6. 单片机成功接收到来自的lightblue传输的消息,这章简单到此结束。

TWAI部分

目标: 运行官方的TWAI-network项目,并尝试使用can调试工具互通数据,然后尝试发送指令给小米点机

物料
esp32-s3单片机 * 1
usb-typec线 * 1
TJA1050 can模块 * 1
杜邦线 * 6根
usb-can转换器 * 1
小米电机 * 1

Q&A:
问 为什么要用这个TWAI?
答:因为小米电机是can协议通信,而esp32-s3支持TWAI协议,TWAI兼容can2.0协议(TWAI官方文档)。
问:需要其他什么硬件支持吗?

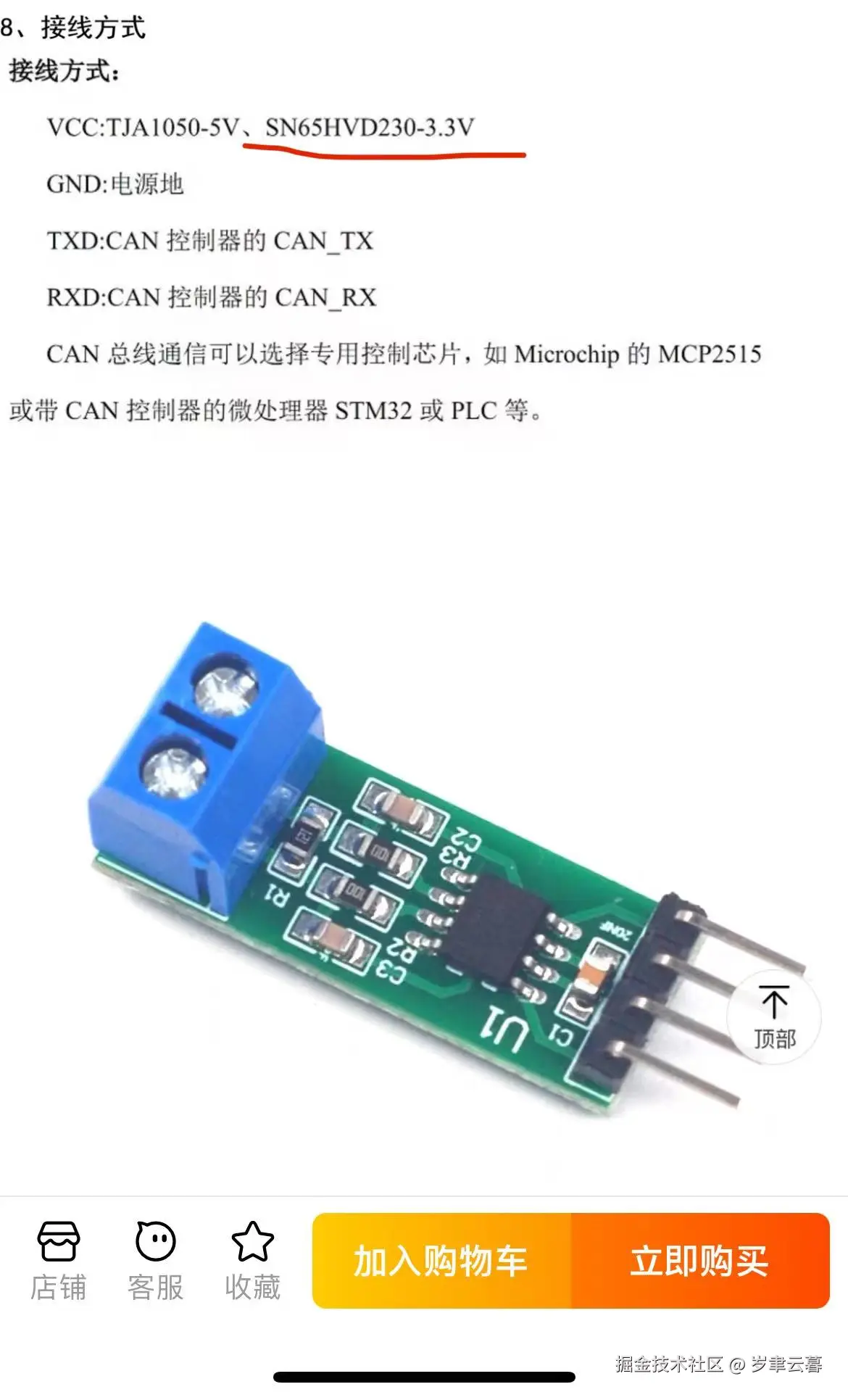

答:esp32-s3单片机只有TWAI模块,但没有can消息的收发器,所以单片机上要额外接入TJA1050 can收发器。

CAN协议

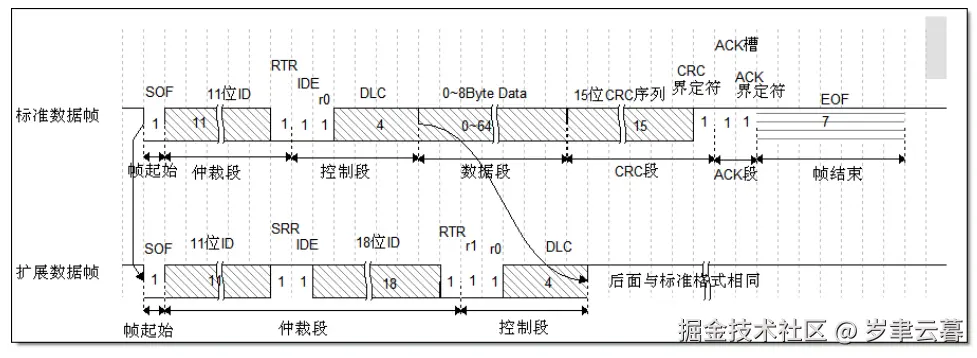

CAN协议的参考文章,简单看下协议结构,如下图所示(小米电机采用扩展数据帧): can协议结构.png

硬件连线

这个正确的硬件连线搞了好几天,查阅了很多资料,没人指导的情况下有点懵。正确的连线情况是:运行官方项目,电脑的can调试器能收到相关消息。

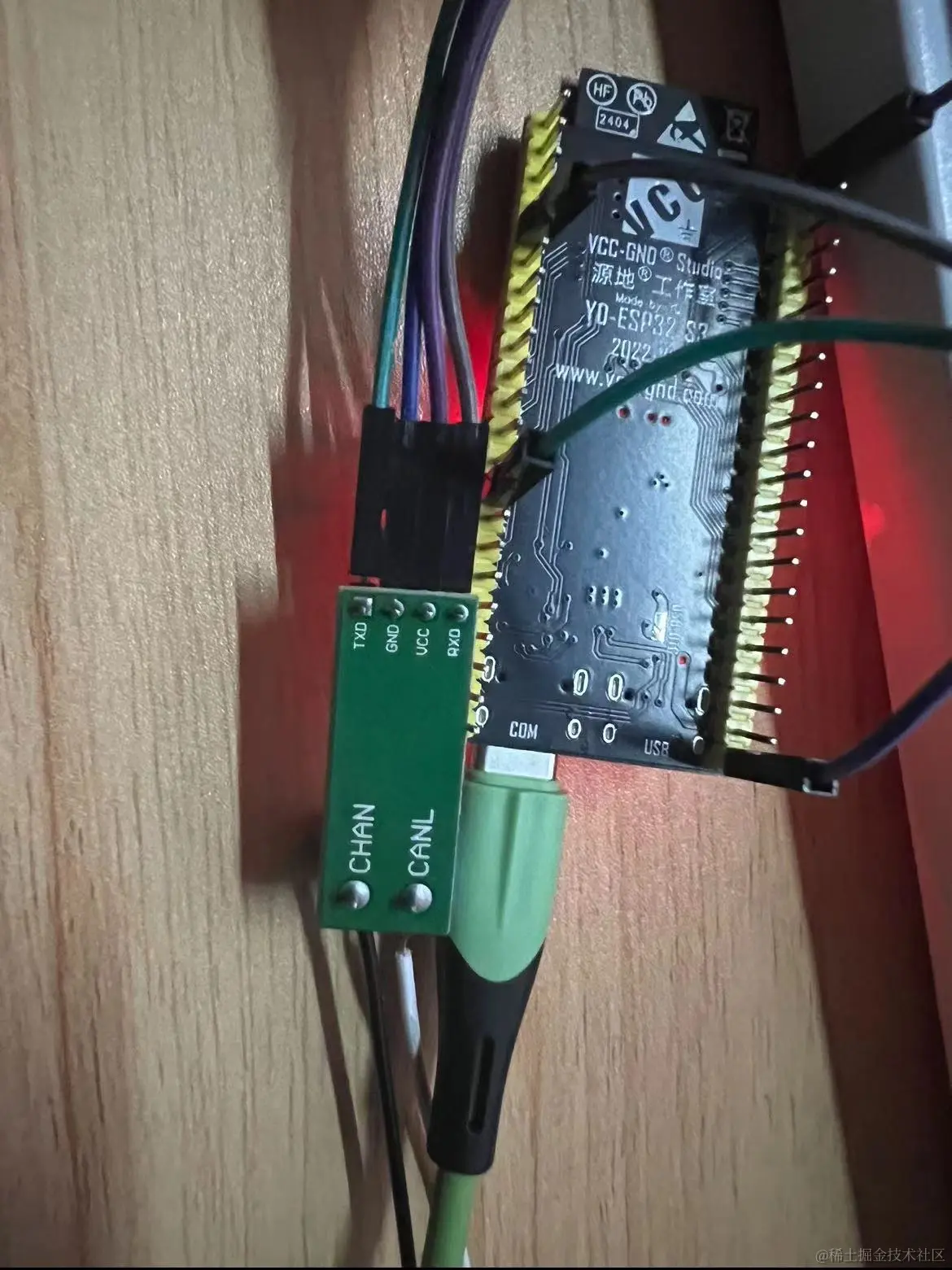

单片机与TJA1050连线如下图:

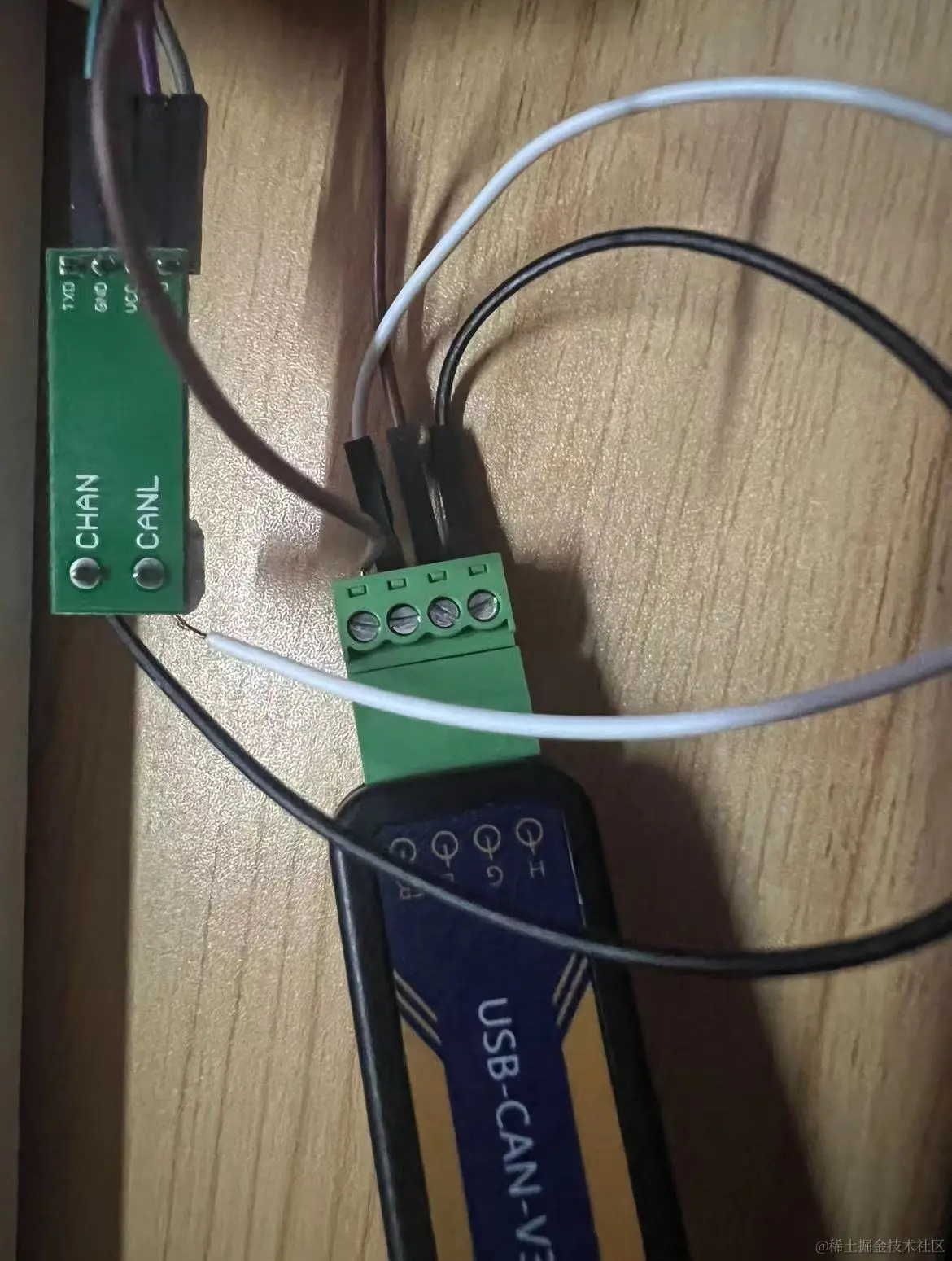

TJA1050与usb转can转换器连线如下图,usb-can转换器需要短接内置的120欧姆电阻:


检查单片机与TJA1050收发器是否正常连接

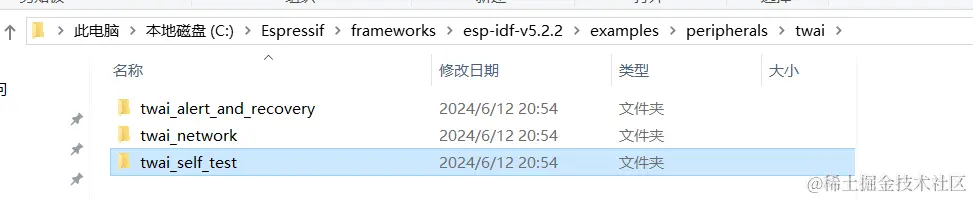

  1. 运行官方示例项目: twai_self_test

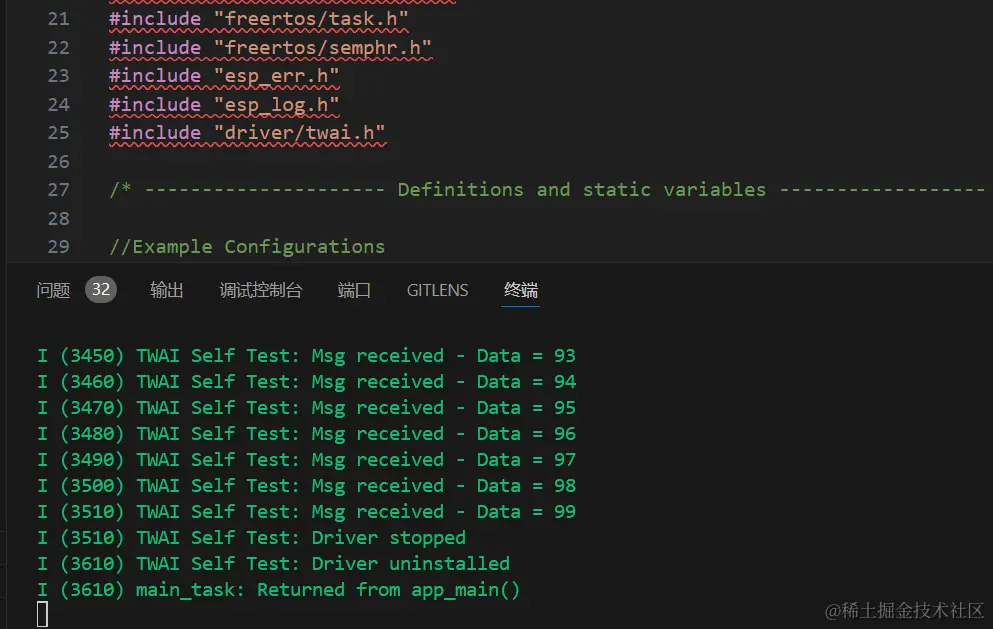

  1. 正常运行的console:


测试收发消息

  1. 正确连接TJA1050与usb-can转换器的线
  2. 运行官方示例项目: twai_network_master

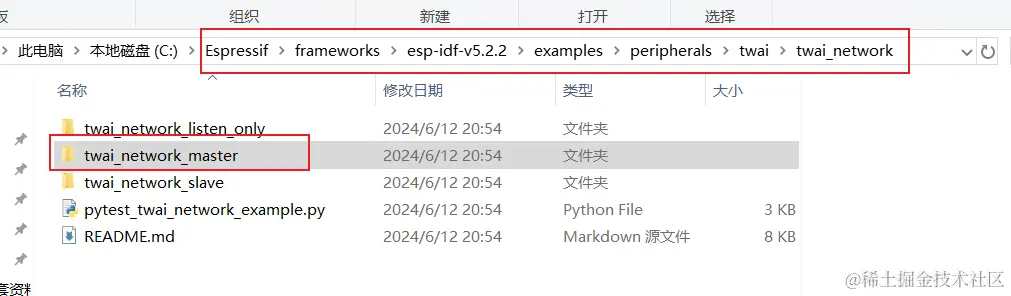

TWAI-master路径.png 3. 修改参数: usb-can转换器的波特率要与单片机的一致(在此我设置为1Mbits), 还有就是设置为包模式。can调试工具是usb-can转换器商家开发的,不同商家软件界面可能不同,但功能参数应该是相似的。如下图:

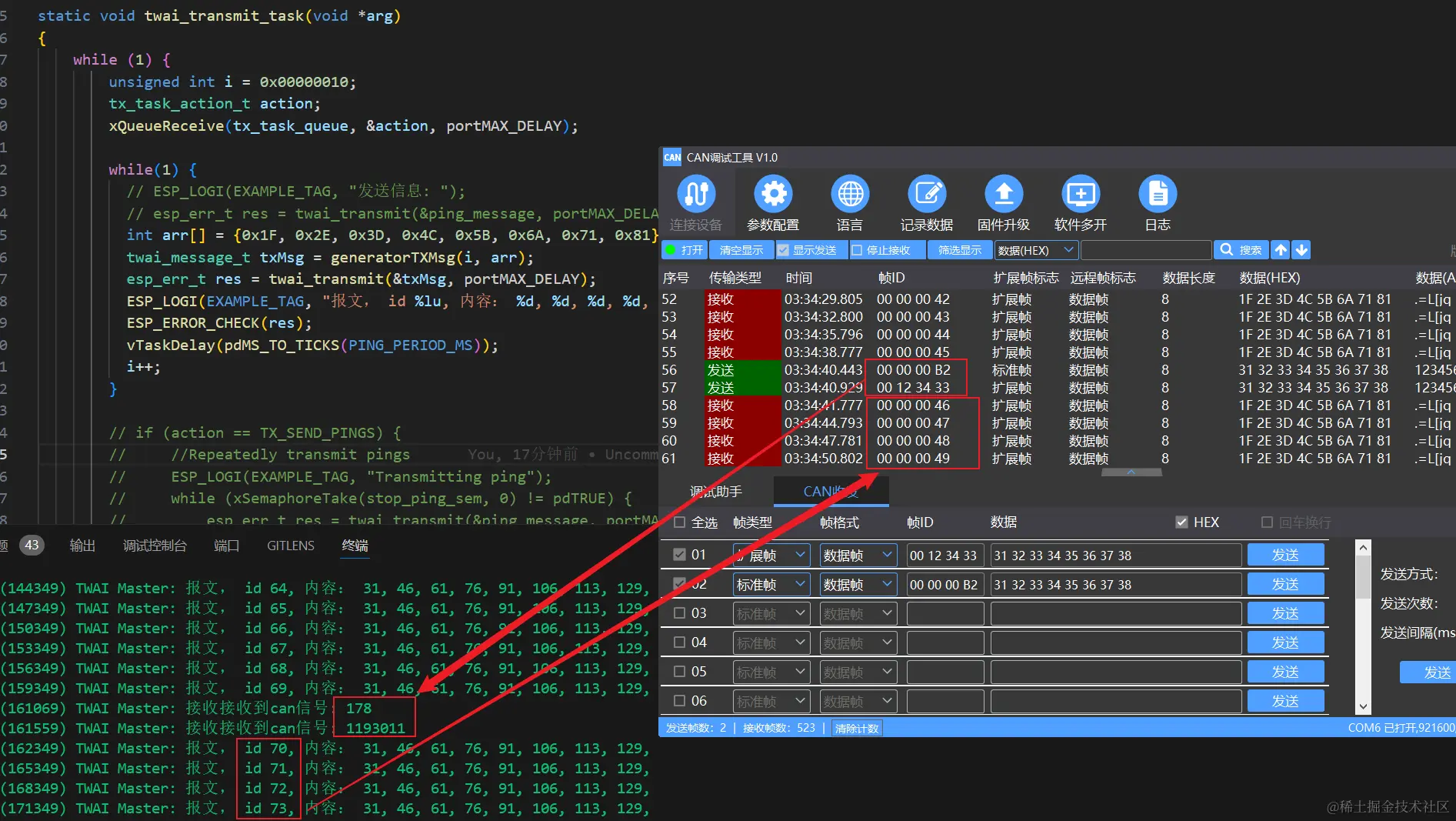

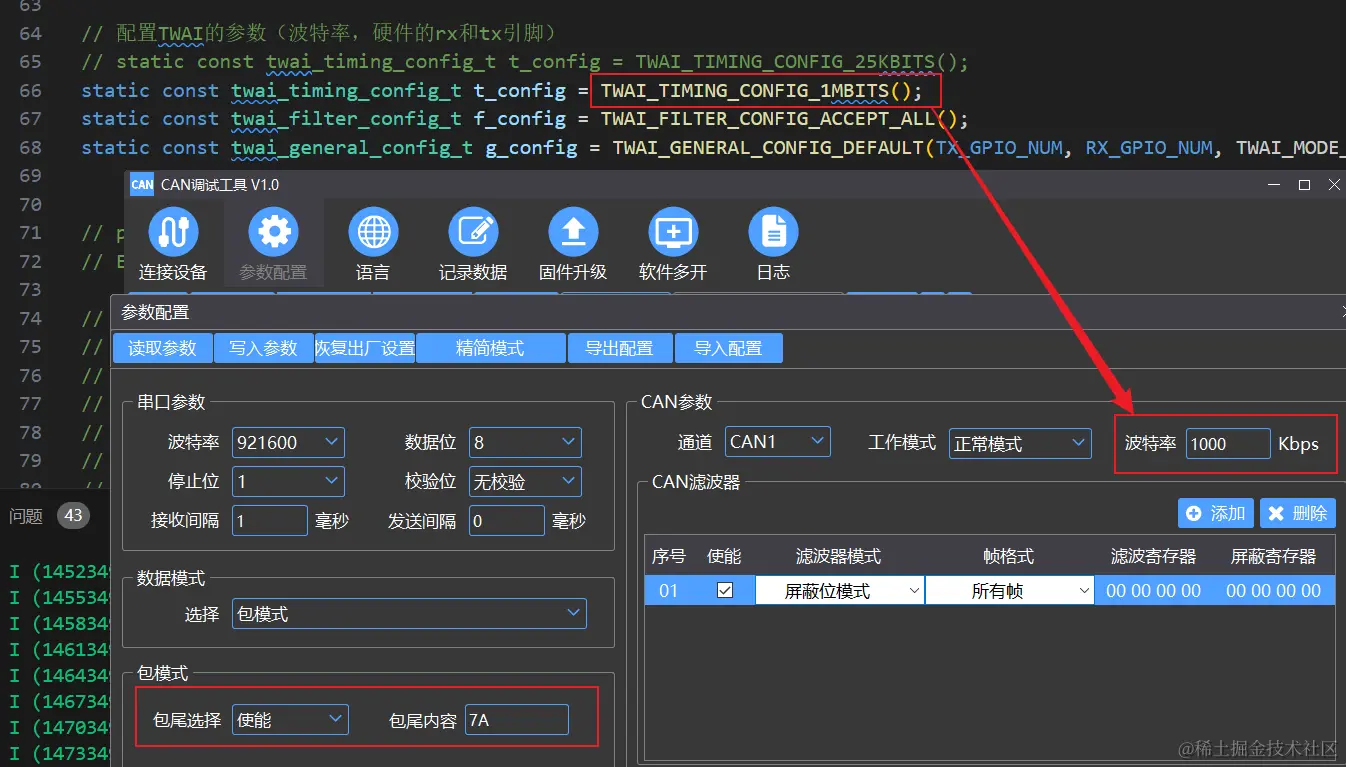

TWAI-usb-can参数设置.png 4. 修改代码: 因为twai_network_master项目需要与twai_network_slave项目配合,意味着需要两块单片机(但我只有一块,想法是esp32跟usb-can转换器通信,后来证实可行)。展示了ping信号,收发消息和命令任务控制等功能。而我只需要最简单的收发消息,故简化代码逻辑,并与usb-can转换器通信。如下图:

到此算是一个重要标志节点:可以使用TWAI收发消息。

发送指令控制小米电机

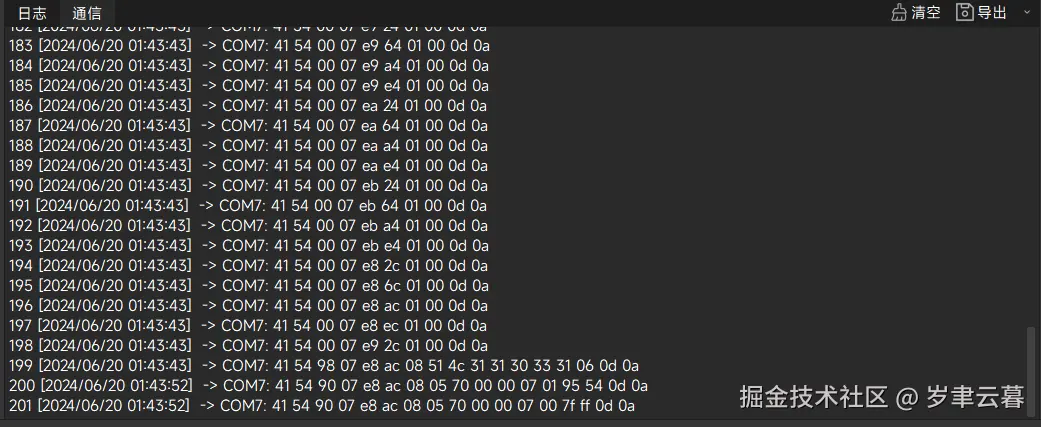

  1. 观察下小米上位机通信时的指令,来分析其中含义:

电机初始化指令通信.png 2. 好吧,根据can协议看了很久没分析出什么(好像不同的can master有不同的格式),又看了遍官方文档,有单独的文件进行说明:

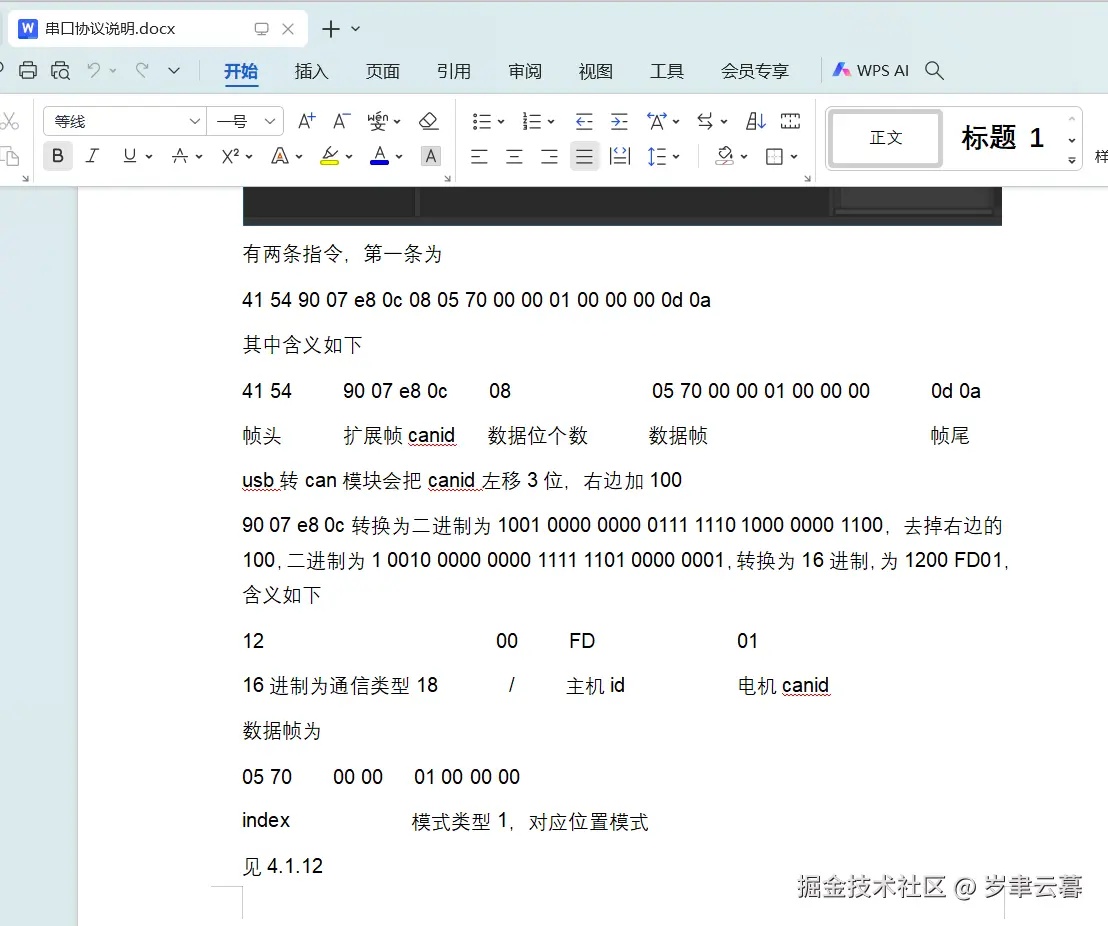

串口协议说明.png 3. 数据帧蛮复杂,看的很迷糊,参考解析的文章,由此可以得到简单的四条测试指令:
① 使能指令:AA 01 00 08 03 00 FD 15 00 00 00 00 00 00 00 00 7A
简单解析下:

帧头: AA
是否扩展帧: 01中的1
data_length_code: 08中的8
帧id: 03 00 FD 15 即通信类型3 发送者的的canid为0xFD 接收者的canid为0x15
数据: 00 00 00 00 00 00 00 00
帧尾: 7A

② jog +5rad/s指令:AA 01 00 08 12 00 FD 15 05 70 00 00 07 01 6A AA 7A
③ jog停止指令: AA 01 00 08 12 00 FD 15 05 70 00 00 07 00 7F FF 7A
④ 停止指令: AA 01 00 08 04 00 FD 15 00 00 00 00 00 00 00 00 7A

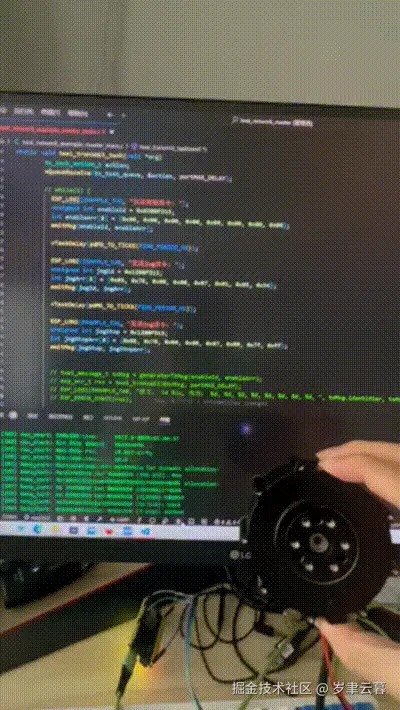

  1. 连线小米电机(电机的波特率也是1Mbits),运行项目,效果如下图:

这章简单到此结束。

改写单片机项目

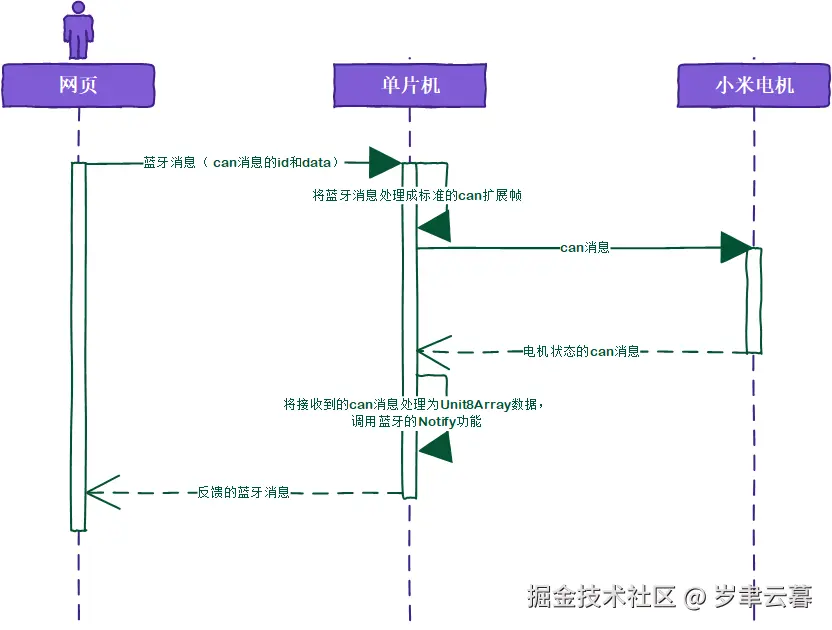

目标: 将蓝牙和TWAI项目集合在一起,单片机的最终功能是:① 接收蓝牙信息,将其转成can消息帧,传给小米电机 ② 将接收到的can消息帧通过蓝牙进行回传。如下图:


关键代码

  1. 将接收到蓝牙消息用TWAI发送:
    // 将接收到的蓝牙数据做处理,提取出想要格式的帧id和帧数据
    unsigned int frameId = 0;
    int frameData[8];
    for(int i = 0; i < param->write.len; i++) {
      printf("遍历蓝牙%d值: %d", i, param->write.value[i]);
      if(i < 4) {
        frameId = frameId * 16 * 16 + param->write.value[i];
      }else {
        frameData[i - 4] = param->write.value[i];
      }
    }
    printf("frameId%u值: %d, --- %d", frameId, frameData[0], frameData[7]);

    // printf("in app_main the min free stack size is %ld \r\n", (int32_t)uxTaskGetStackHighWaterMark(NULL));
    ESP_LOGI(EXAMPLE_TAG, "-----发送can数据指令------");
    // unsigned int testId = 0x0300FD15;
    // int testArr[8] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
    emitMsg(frameId, frameData);
    ESP_LOGI(EXAMPLE_TAG, "-----发送can数据指令结束-----");
  1. 将收到的can信号用蓝牙转发给网页:
static void twai_receive_task(void *arg)
{
    while (1) {
      rx_task_action_t action;
      xQueueReceive(rx_task_queue, &action, portMAX_DELAY);

      while(1) {
          twai_message_t rx_msg;
          twai_receive(&rx_msg, portMAX_DELAY);
          ESP_LOGI(EXAMPLE_TAG, "接收到can信号: %lu", rx_msg.identifier);

          // 发送通知
          uint8_t notify_data[8];
          for (int i = 0; i < sizeof(rx_msg.data); ++i) {
              notify_data[i] = rx_msg.data[i];
          }

          // 向 GATT 客户端发送指示或通知。将参数 need_confirm 设置为 false 将发送通知,否则为指示。注意:指示或通知数据的大小需要小于 MTU 大小,请参阅“esp_ble_gattc_send_mtu_req”。
          esp_ble_gatts_send_indicate(current_gatts_if, current_param->write.conn_id, gl_profile_tab[PROFILE_A_APP_ID].char_handle,
                                  sizeof(notify_data), notify_data, false);
        }
    }
    vTaskDelete(NULL);
}

完善前端项目

目标: 与单片机建立蓝牙通信,新增控制面板模块,用网页控制小米电机的运行。

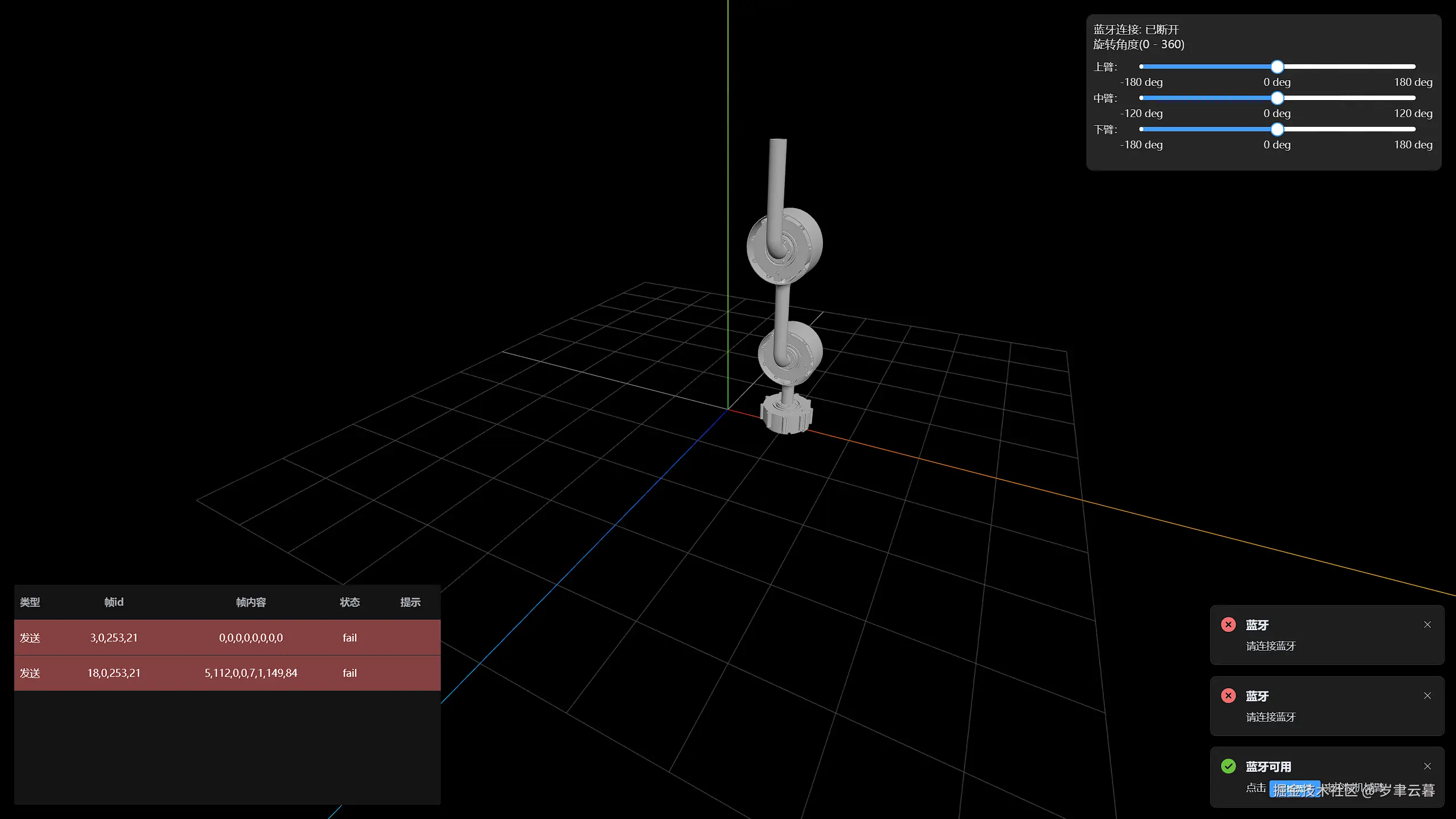

界面如下:


关键代码:

蓝牙部分:

 // 判断蓝牙是否可用
 let available = await navigator.bluetooth.getAvailability();
 ...
 // 必须用户点击'连接蓝牙'按钮触发,选择对应的蓝牙进行配对连接
 let device = await navigator.bluetooth.requestDevice({
    filters: [{ namePrefix: "ESP" }],
    optionalServices: [0x00ff],
  });
 let server = await device.gatt.connect();
 let service = await server.getPrimaryService(0x00ff);
 let characteristic = await service.getCharacteristic(0xff01);
 ...
 // 调用蓝牙服务的writeValue功能,给单片机传输消息
 characteristic.writeValue(cmdFrame);
 ...
 // 接收蓝牙的通知,并将其数据转换为数组
characteristic.addEventListener("characteristicvaluechanged", (e) => {
    console.log("蓝牙Notification通知: ", e, "值:");
    let CAN_frame_data = Array.from(new Uint8Array(e.target.value.buffer)).map(
      (num) => {
        return num.toString(16);
      }
    );


位置模式的指令生成

看文档之后,发现位置模式是最符合网页中控制面板的操作。

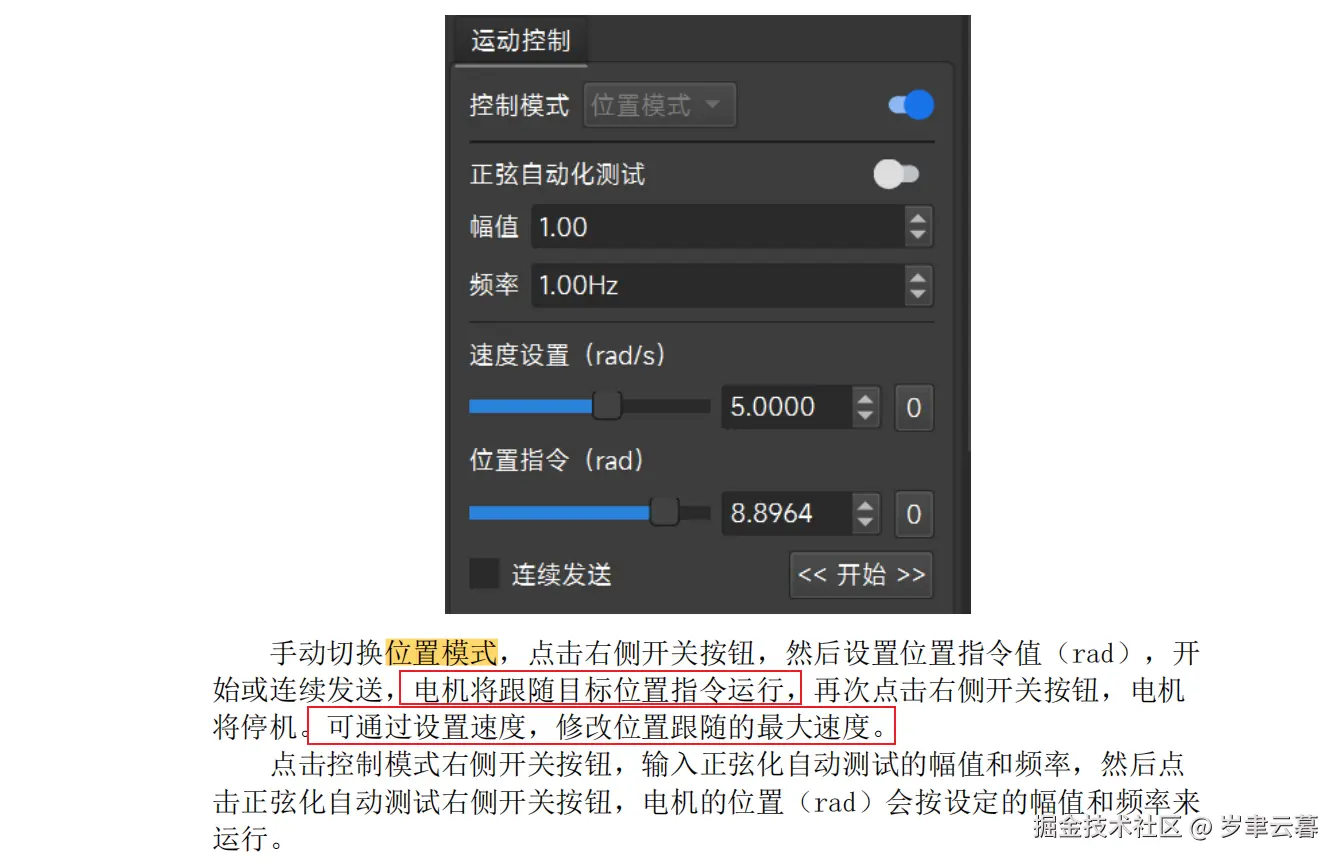

  1. 首先看看文档解释:


  1. 其次看看如何运行这个位置模式:

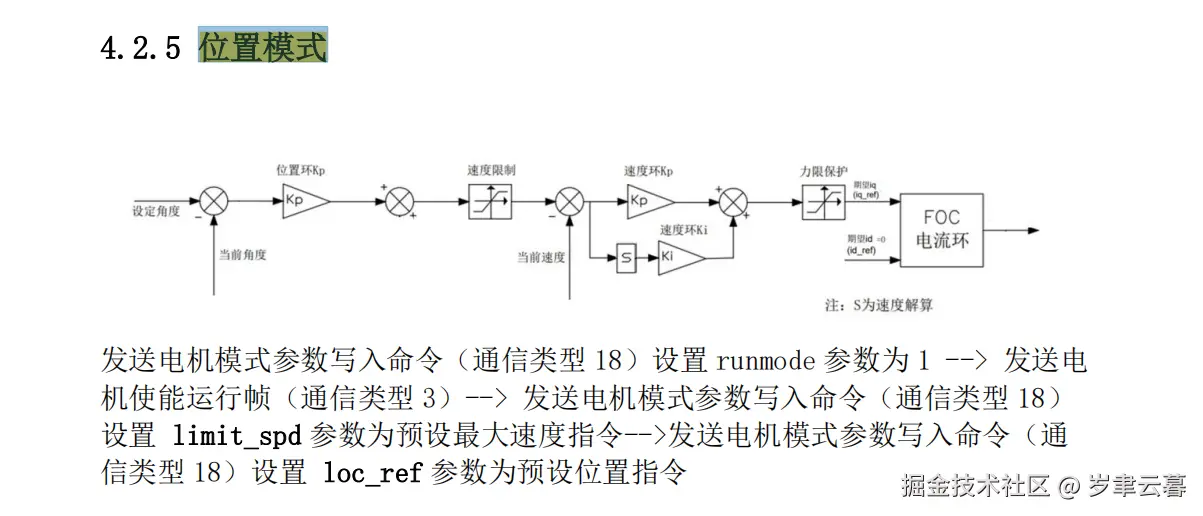

位置模式指令运行顺序.png 可以看到,设置位置模式主要是需要分发两条指令: ①. 发送设置速度指令,即设置limit_spd ②. 发送设置具体位置,即loc_ref

  1. 最后来仔细看看指令的内容:

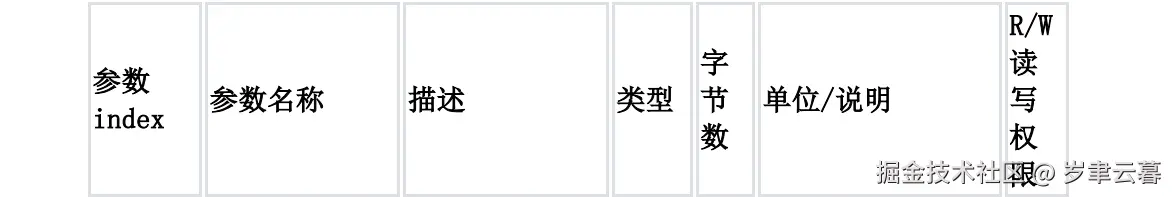

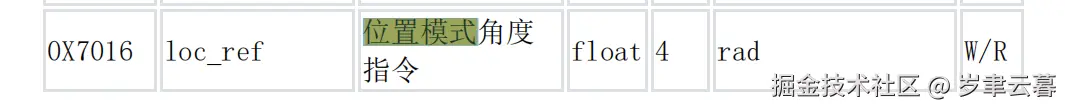

指令表格表头.png 指令0717.png 指令0716.png

速度指令的速度(0-30rad)需要4个字节来表示
角度指令的弧度(rad)需要4个字节来表示

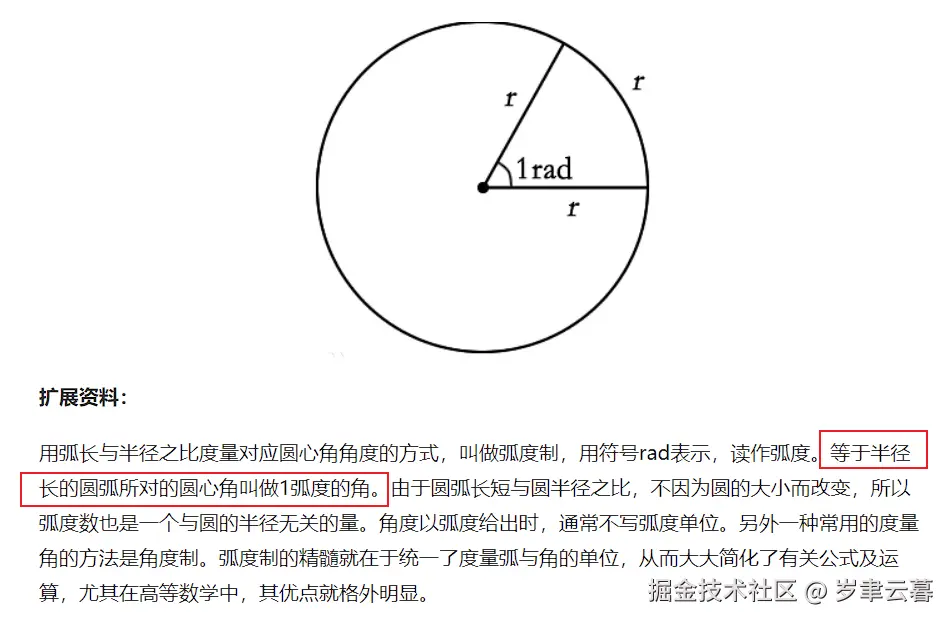

  1. 看了这么久rad,解析下它是什么(参考文章):

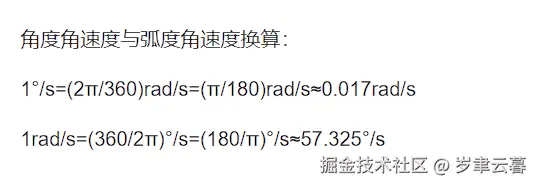

  1. 但是我们的控制面板用的是角度,看下互换比例(参考文章):

C = 2Πr, 弧度rad = 角度 * Π / 180 就行了

  1. 到此可以计算出角度对应弧度的值,看个指令的例子(参考文章):

CODE3:设置参数limit_spd         速度5rad/s
AA 01 00 08 12 00 01 05 17 70 00 00 00 00 A0 40 7A

CODE4:设置参数loc_ref        位置12.5rad
AA 01 00 08 12 00 01 05 16 70 00 00 00 00 48 41 7A

  1. 那如何转换成can数据帧需要的格式,比如上边例子: 5 -> 00 00 A0 40 和 12.5 -> 00 00 48 41
    ① 去查查这个浮点数的原理简析
    ②看到参考文章里的IEEE754是不是很熟悉,js的Number是遵循这个标准,那可以直接用吗?
    ③查了MDN:number属于64位,意味着是8个字节,与我们想要的有些不同,没发现可以如何调用的方法,遂放弃

JavaScript 的 Number 类型是一个双精度 64 位二进制格式 IEEE 754 值,类似于 Java 或者 C# 中的 double。这意味着它可以表示小数值,但是存储的数字的大小和精度有一些限制。简而言之,IEEE 754 双精度浮点数使用 64 位来表示 3 个部分:

④ 造轮子:

/**
 * @description 获取数字(64位, Number类型即双精度double)的32位(单精度float)原始码。
 *              举个例子: 12.5的float原始码: 符号位: 0  E指数:1000 0010 尾数:100 1000 0000 0000 0000 0000
 *
 *              原理参考(https://blog.csdn.net/whyel/article/details/81067989)
 *              目前项目中使用的数值范围在: -3.14 ~ 3.14
 * @param { Number } num
 * @return { 32位Array<0, 1> } 例子  ['0','1','0','0','0','0','0','1','0','1','0','0','1','0','0','0','0','0','0','0','0','0','0','0','0','0','0','0','0','0','0','0']
 */
export function double2floatCode(num) {
  if(num == 0) {
    return fillZero([], 32);
  }
  let num0b = (num).toString(2).replace('-', '');
  console.log('num: ', num, '二进制: ', num0b);
  let integer0b = num0b.split('.')[0];
  let fraction = num0b.split('.').length === 2 ? num0b.split('.')[1] : [];
  // debugger;

  // 符号
  let signal = num >= 0 ? '0' : '1';
  // -----  指数部分  -----
  let e = 127;

  let first1Index = num0b.indexOf('1');  // 二进制1第一次出现的位置
  let pointIndex = num0b.indexOf('.') || 0;  // 小数点位置
  // 表示整数部分大于等于1,   例子1: 10.011 => first1Index:0 , pointIndex: 2  e为1   例子2: 0.011 first1Index:3 , pointIndex: 1  e为-2
  if(first1Index < pointIndex) {
    // 由于二进制都是1开头,所以大于的1的数字e为 pointIndex - 1
    e += pointIndex - 1;
  }else {
    e += pointIndex - first1Index;
  }
  let e0bArr = e.toString(2).split('');
  // 128的二进制是1111 1111,两种情况: 小于128的往前补0, 大于128的不用补 122: 0111 1010      133: 10000101
  if(e < 128) {
    e0bArr = fillZero(e0bArr, 8, 'head');
  }
  // -----  指数部分结束  -----

  // -----尾数部分-----
  // float的尾数为23位
  /*
    mantissaBasis尾数取值的开始坐标,first1Index由于小数点的前后位置,可能会差1,所以在first1Index < pointIndex(num > 1)时候,加一位
    例子1: num < 1
        0.55的二进制: 0.1000 1100 1100 1100 1100 1100
        第一次出现1的位置 first1Index = 2 ; 小数点位置 pointIndex = 1;
        [...integer0b, ...fraction] = [0, 1,0,0,0, 1,1,0,0, 1,1,0,0, 1,1,0,0, 1,1,0,0, 1,1,0,0 ]
        mantissaBasis = 2 即:first1Index
        尾数部分是 000 1100 1100 1100 1100 1100
    例子2: num > 1
        3.06 二进制:  11.0000 1111 0101 1100 0010 1000 1111 0101 1100 0010 1000 111 1011
        第一次出现1的位置 first1Index = 0 ; 小数点位置 pointIndex = 2;
        [...integer0b, ...fraction] = [1,1, 0,0,0,0, 1,1,1,1, 0,1,0,1, 1,1,0,0, 0,0,1,0, 1,0,0,0]
        mantissaBasis = 1 即:first1Index + 1 (二进制的小数点在后边)
        最后尾数部分是 100 0111 1010 1110 0001 0100
  */
  let mantissaBasis = first1Index + (first1Index < pointIndex ? 1: 0)
  // 尾数
  let mantissa = [...integer0b, ...fraction].slice(mantissaBasis, mantissaBasis + 23);
  // -----  尾数部分结束  -----

  // debugger;
  console.log('single', signal, 'e', e, 'mantissa: ', mantissa.join(''));

  // 32位浮点数编码数组
  const floatCodeArr = [signal, ...e0bArr, ...fillZero(mantissa, 23)];
  // debugger;
  console.log('floatCodeArr: ', floatCodeArr.join(''));
  return floatCodeArr;

   /**
   * @description 补充0位, 指数e和尾数需要8和23位,在此补充不足的尾数,用'0'填充
   *              例子: 12.5 的尾数是: 1001 需要补充到23位: 100 1000 0000 0000 0000 0000
   * @param { Array } arr
   * @param { number } len
   * @param { number } type head 往前添加; tail 往后添加
   */
   function fillZero(arr, len, type = 'tail') {
    if(type === 'head') {
      return [...new Array(len - arr.length).fill('0'), ...arr];
    }else {
      // return arr.concat(new Array(len - arr.length).fill('0'));
      return [...arr , ...new Array(len - arr.length).fill('0')]
    }

  }
}


/**
 * 获取四个字节的Uint8Array, 比如 12.5 表示为 [65, 72, 0, 0]
 * 转化为4字节的十六进制: 41 48 00 00, 二进制,十进制,十六进制表示的数都一样,传给Uint8Array就行了, 直接用Uint8Array.from([0x41, 0x48, 0x00, 0x00]);
 * 例子
   ['0','1','0','0','0','0','0','1','0','1','0','0','1','0','0','0','0','0','0','0','0','0','0','0','0','0','0','0','0','0','0','0']
   => [0x41, 0x48, 0x00, 0x00] 或者十进制 [65, 72, 0, 0]
 * @param { double } num
 * @return { Uint8Array }
 */
export function numToUnit8Array(num) {
  let floatCodeArr = double2floatCode(num);
  // debugger;
  let binaryArr = [];
  for(let i = 0; i < floatCodeArr.length; i = i + 8) {
    // 获取二进制字符串
    let binaryStr = '0b' + floatCodeArr.slice(i, i + 8).join('');
    binaryArr.push(binaryStr);
  }
  // 观察小米电机的数据,发现需要倒序
  return new Uint8Array(binaryArr.reverse());
}

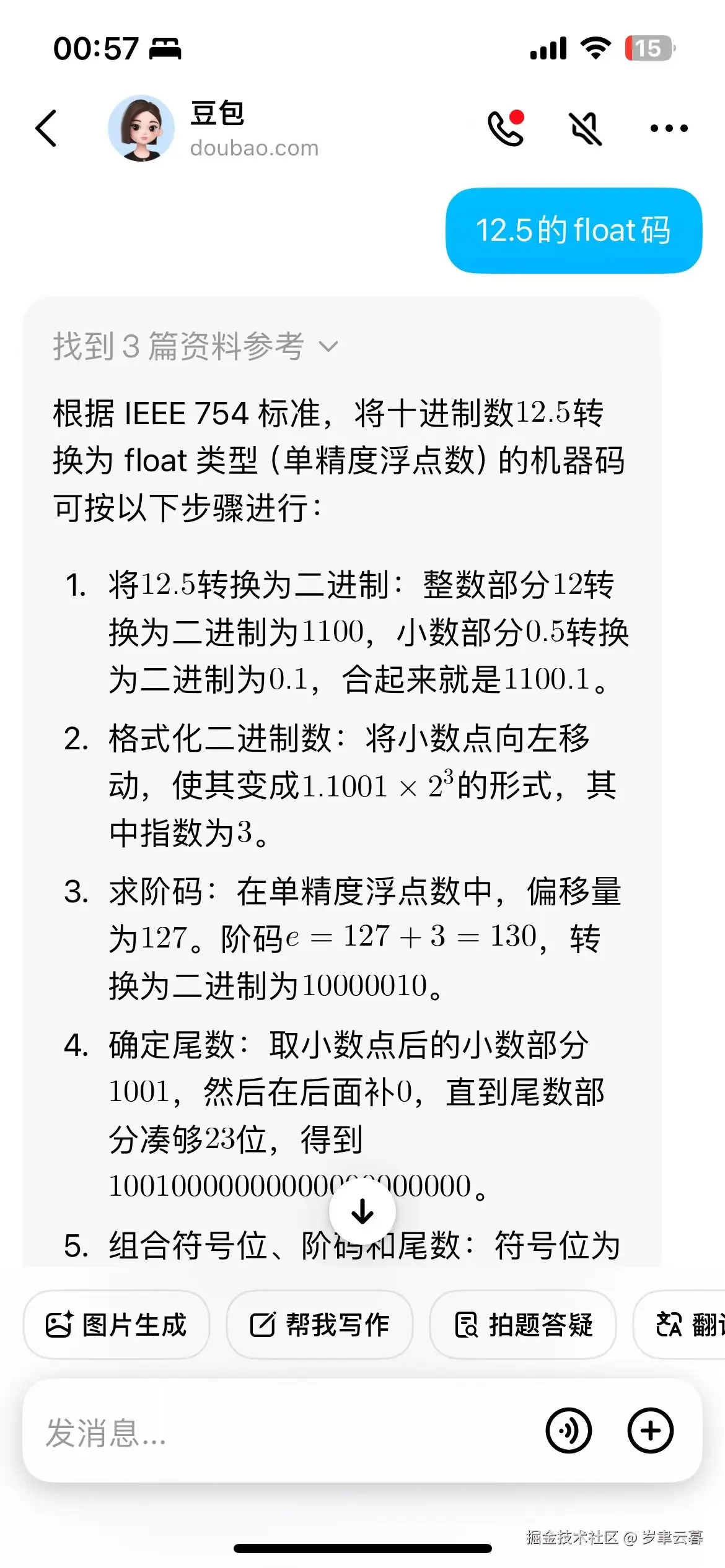

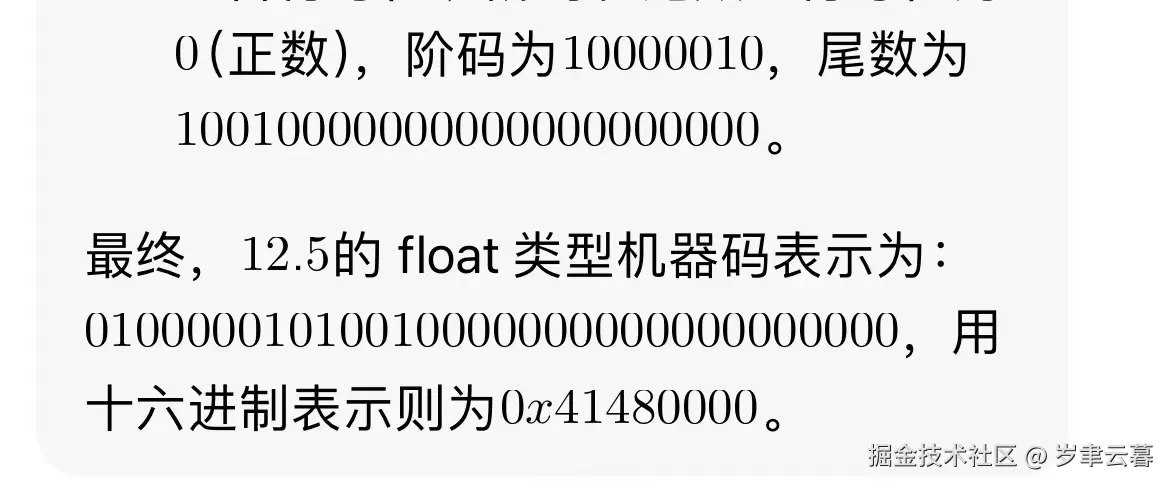

⑤使用豆包ai辅助验证下函数的输出:

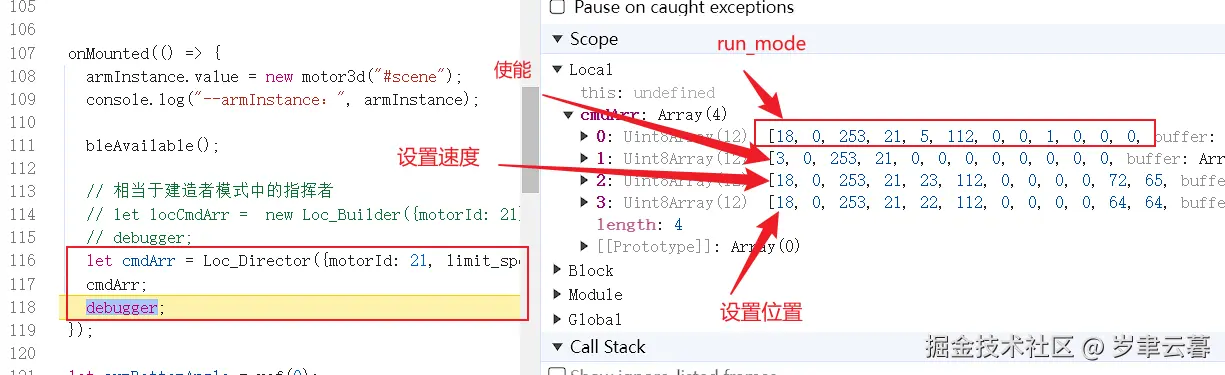

  1. 到此可以生成位置模式指令需要的数据,所以可以进行下一步:生成指令,用策略模式来优化下:
/**
 * @description 生成指令,采用策略模式,注意: 这里生成的是单一的指令,
 *              策略的命名为了简单,跟小米电机的文档保持命名一致
 * @param { string } type 策略类型
 * @param { obj } params 所需的参数,暂无法全部确定
 */
export function generateCMD(type, params = {}) {
  // ifelse判断的代码
  // let TWAI_id = new Array(4).fill(0);
  // let TWAI_data = new Array(8).fill(0);

  // if (type === "enable") {
  //   TWAI_id = [0x03, 0x00, 0xfd, 0x15];
  //   // TWAI_data = []
  // } else if (type === "disable") {
  //   TWAI_id = [0x04, 0x00, 0xfd, 0x15];
  // } else if (type === "jog5") {
  //   TWAI_id = [0x12, 0x00, 0xfd, 0x15];
  //   TWAI_data = [0x05, 0x70, 0x00, 0x00, 0x07, 0x01, 0x95, 0x54];
  // } else if (type === "jog0") {
  //   TWAI_id = [0x12, 0x00, 0xfd, 0x15];
  //   TWAI_data = [0x05, 0x70, 0x00, 0x00, 0x07, 0x00, 0x7f, 0xff];
  // }

  // console.log("TWAI_id: ", TWAI_id, "TWAI_data: ", TWAI_data);
  // let cmdFrame = Uint8Array.from([...TWAI_id, ...TWAI_data]);

  // 策略模式优化
  let TWAI_id = new Array(4).fill(0);
  let TWAI_data = new Array(8).fill(0);

  var Strategies =  {
    enable: () => {
      TWAI_id = [0x03, 0x00, 0xfd, 0x15];
    },
    disable: () => {
      TWAI_id = [0x04, 0x00, 0xfd, 0x15];
    },
    jog5: () => {
      TWAI_id = [0x12, 0x00, 0xfd, 0x15];
      TWAI_data = [0x05, 0x70, 0x00, 0x00, 0x07, 0x01, 0x95, 0x54];
    },
    jog0: () => {
      TWAI_id = [0x12, 0x00, 0xfd, 0x15];
      TWAI_data = [0x05, 0x70, 0x00, 0x00, 0x07, 0x00, 0x7f, 0xff];
    },
    // 设置速度,通信类型18, limit_spd: [0 - 30]
    limit_spd: ({motorId, limit_spd}) => {
      TWAI_id = [0x12, 0x00, 0xfd, motorId];
      TWAI_data = [0x17, 0x70, 0x00, 0x00, ...numToUnit8Array(limit_spd)];
    },
    // 设置要旋转的位置, 通信类型18
    loc_ref: ({motorId, loc_ref}) => {
      TWAI_id = [0x12, 0x00, 0xfd, motorId];
      TWAI_data = [0x16, 0x70, 0x00, 0x00, ...numToUnit8Array(loc_ref)];
    },
    // 更改运行模式
    run_mode: ({motorId, run_mode}) => {
      TWAI_id = [0x12, 0x00, 0xfd, motorId];
      TWAI_data = [0x05, 0x70, 0x00, 0x00, run_mode, 0x00, 0x00, 0x00];
    }
  }

  Strategies[type](params);
  console.log('策略模式: ', type , [...TWAI_id, ...TWAI_data]);
  return Uint8Array.from([...TWAI_id, ...TWAI_data]);

}
  1. 运行位置模式需要四条指令: ①设置运行模式 ②使能 ③设置速度 ④设置位置 。为了方便使用,也为了未来的扩展,因为还有其他三种模式:运控模式,电流模式,速度模式。所以在此使用建造者模式来优化:
/**
 * @description bulider类 使用建造者模式来构建指令数组
 * @return { Array<cmd> }
 */
class MotorRotateBuilder {
  motorId
  cmdArr = []

  setMotorId(motorId){
    this.motorId = motorId;
    return this;
  }

  enableCmd() {
    this.cmdArr.push(generateCMD('enable'))
    return this;
  }

  disableCmd() {
    this.cmdArr.push(generateCMD('disable'))
    return this;
  }

  runModeCmd() { }

  // 核心指令
  coreCmd() { }

  getCmdArr() {
    return this.cmdArr;
  }
}

/**
 * @description location_mode_bulid 位置模式的具体的实现类
 */
export class LocBuilder extends MotorRotateBuilder {
  constructor({ motorId }) {
    super();
    this.setMotorId(motorId)
  }
  runModeCmd() {
    let cmd = generateCMD('run_mode', {motorId: this.motorId, run_mode: 1})
    this.cmdArr.push(cmd);
    return this;
  }
  coreCmd({limit_spd, loc_ref}) {
    let limit_spd_cmd = generateCMD('limit_spd', {motorId: this.motorId, limit_spd});
    let loc_ref_cmd = generateCMD('loc_ref', {motorId: this.motorId, loc_ref});
    this.cmdArr.push(limit_spd_cmd, loc_ref_cmd);
    return this;
  }
}

/**
 * @description location_mode_director位置模式的指挥者
 * @param { object } { motorId: number, limit_spd: number, loc_ref: number(0-30) }
 * @returns { Array<cmd> }
 */
export function LocDirector({motorId, limit_spd, loc_ref}) {
  // 小米电机的规范要求, 0 < limit_spd < 30
  if(limit_spd > 30) {
    limit_spd = 30;
  }else if(limit_spd < 0) {
    limit_spd = 0;
  }
  let loc_instance = LocBuilder({motorId}).runModeCmd().enableCmd().coreCmd({ limit_spd, loc_ref });
  return loc_instance.getCmdArr();
}
  1. 查看生成的数据:

建造者生成的指令.png 11. 发现已经生成了预期想要的数据了,接下来循环发送(暂时每条指令间隔300ms,实测不能发太快)给小米电机

  1. 将控制面板绑定相关函数和参数,实现拨动滑块控制电机,如下图:


  1. 这章到此结束

组装,最终成品

目标: 将三个电机的电源用并联方式连接起来,连接TWAI通信网络,组装上3d打印的壳子,完成最终成品。

线路连接: 如下图:


遇到的问题:

  1. 期间twai网络消息,只有当连接一个电机时候才可通信(查阅资料can通信在1Mbps下的通信距离能达到10公里,而我这一米不到就不行了),尝试设想很多原因,比如:
    ① 连线的问题,查阅资源发现要两侧添加电阻,故又去买了120欧姆的电阻。
    ② can通信线的问题,图中用的电源线和can线用的一个类型的线。
    ③ 是否是线路的电阻太高,导致线路失败。
    ...
    最终发现是:tja1050收发器需要5v的电压供电,而esp32只能提供3.3v的电压,导致电压与电阻不匹配。那为何在之前3.3v时候也能通信工作? 查看商品详情页:

tja1050商品详情.jpg 所以,现在需要一个5v的电源(12v电源转5v)如下:


  1. twai单片机项目问题,由于是之前拷贝官方项目改的,达到了能简单运行的目标。但现在经常发送can报文时候报错,但官方的代码太过复杂,无法正确有效修改,到了不得不解决的时候了。于是重写该部分项目代码:待写文章。
  2. 蓝牙经常会爆内存,导致单片机直接重启。解决方法是 ① menuconfig中调整蓝牙的BTC_TASK的栈容量 ② 官方项目会把蓝牙接收到write消息写入单片机的持久化磁盘中,在此优化部分逻辑并删掉相关代码。

组装后的成品:


存在的明显问题:

  1. 设计的3d模型存在很多问题,比如重心偏移站不住,电线无法走线,螺丝孔不好安装等,基本一整个都有问题,需要重新设计和做仿真测试。
  2. 蓝牙的交互还存在问题,消息发快点就不行了,需要优化。
  3. can信号的发送丢失严重,不知道是什么原因。
  4. 操作体验优化,目前由于蓝牙和can网络,导致数据交互有点慢。
  5. 网页的接收数据模块(左下角那块)需要优化,目前有点鸡肋。

总结

从5.16做到8.06,接近三个月,做的东西太粗糙了,没想象中的好,但主要逻辑是通的,勉强算完成吧。

未来展望

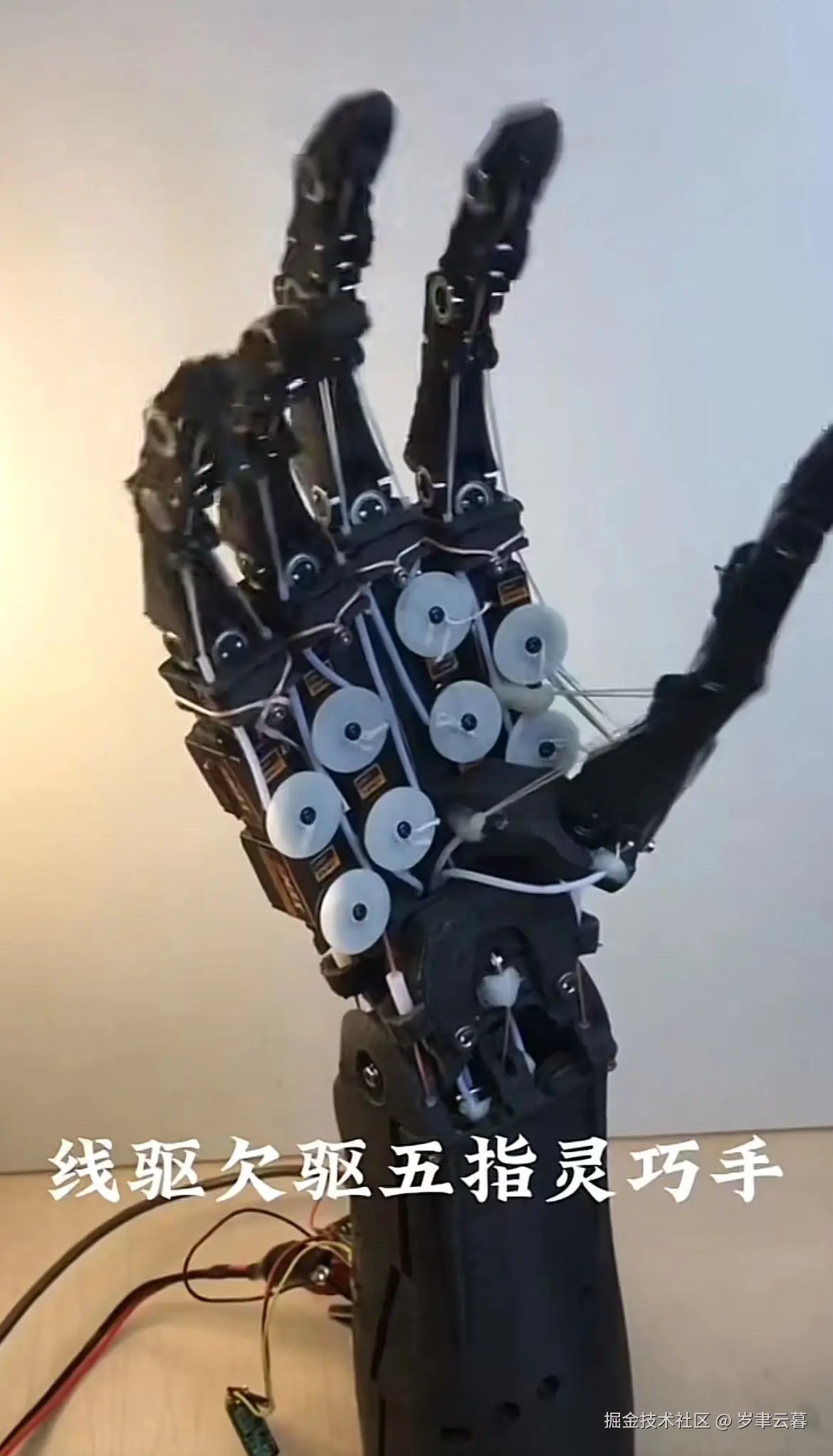

如果都做的顺利的话,下一个可能会做灵巧手,如下图:


github

地址: github.com/5sj-666/Rob…

参考文章

SolidWorks 打开stp/step不显示解决办法: zhuanlan.zhihu.com/p/661600802
机械臂cad参考: github.com/Tony607/Cyb…
esp 指南: docs.espressif.com/projects/es…
awg解释: baike.baidu.com/item/AWG/36…
螺纹孔深度标注: zhidao.baidu.com/question/16…
esp32 can总线: lastminuteengineers.com/esp32-can-b…
idf指令: docs.espressif.com/projects/es…
threejs在vue中用法: cloud.tencent.com/developer/a…
机械臂控制: www.cnblogs.com/zhnblog/p/6…
esp-idf readme: github.com/espressif/e…
esp32-tja1050: lingshunlab.com/book/esp32/…
蓝牙角色区分: blog.csdn.net/weixin_4335…
蓝牙术语解读: www.nordicsemi.cn/news/blueto…
蓝牙ATT介绍(英文版本): lpccs-docs.renesas.com/tutorial-cu…
PC蓝牙调试器: blog.csdn.net/Ikaros_521/…
STM32F103用CAN通讯驱动小米电机讲解: www.bilibili.com/video/BV1Z1…
小米电机指令详解: blog.csdn.net/qq_35003234…
详解蓝牙传输: blog.csdn.net/chengbaojin…
通过web控制蓝牙设备(入门): segmentfault.com/a/119000001…
float浮点数原理: blog.csdn.net/whyel/artic…
rad详解: blog.csdn.net/janechel/ar…
设置BTC_TASK大小: docs.espressif.com/projects/es…
获取twai状态:blog.csdn.net/HeroGuo_JP/…
