前言
设想一下，我们面前有一块8051系列的微控制器开发板，我们的目标是使用拨动开关来控制一组发光二极管(LED)的亮灭。我们首先要了解8255可编程并行接口芯片的基本功能和操作模式。8255芯片提供了三种操作模式，但在此实验中，我们关注的是其最基本的模式——输入输出模式，以便我们能够直接通过开关的输入来控制LED的输出。
而下面我将实现它的仿真。
正文
首先，我们需要明确功能，下面是具体将要实现的功能：

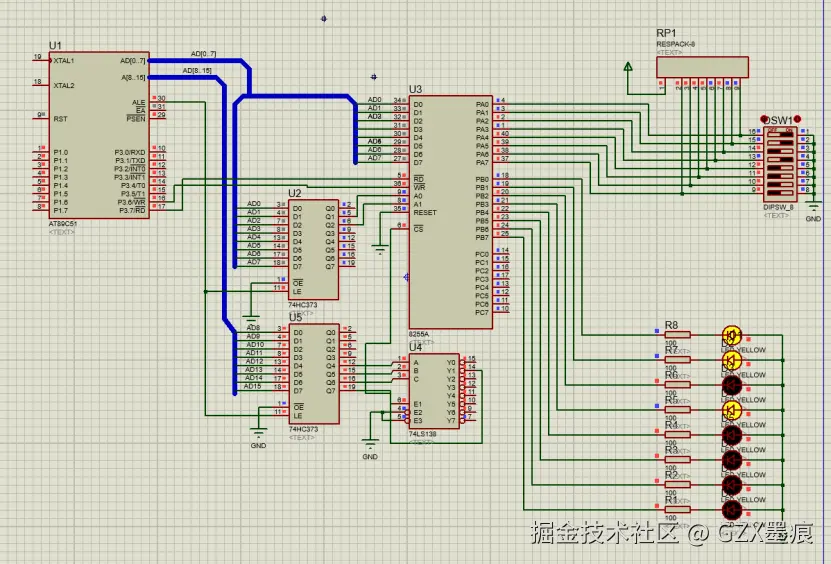

现在，让我们打开仿真软件和编程软件。再次明确我们的目标，然后就可以画出如下仿真图：
接下来就可以准备编程了。
首先，我们需要配置和使用8255可编程并行接口芯片，使其能够与8051系列微控制器通信，进而实现对外部设备的控制或读取外部输入。设定8255的控制字，通过C8255宏定义指向8255的控制寄存器地址。
#include <reg51.h>
#include <stdio.h>
#include <absacc.h>
#define C8255 XBYTE[0x9006]
#define PA8255 XBYTE[0x9000]
#define PB8255 XBYTE[0X9002]
为了确保开关状态的稳定读取和LED状态的平滑过渡，我们加入了delay(100);延时函数，防止由于开关抖动造成的误读取和LED闪烁不稳定。延时函数通过空循环实现，虽然简单，但在低速控制应用中足够有效。
void delay(unsigned int n)
{
unsigned int i=0,j=0;
for(i=0;i<n;i++)
{
for(j=0;j<120;j++);
}
}
最后，在我们的主循环中，C8255=0x90;这条指令设置8255的A口和B口为输入输出模式，具体来说，这里0x90控制字使A口为输入模式，B口为输出模式，而C口的上半部分被设置为输入，下半部分为输出。data1=PA8255;这行代码读取8255的A口状态，A口连接了拨动开关，因此data1将包含开关的当前状态。紧接着，PB8255=data1;这行代码将data1的内容复制到8255的B口，B口则连接了LED灯。这意味着，每当拨动开关的状态发生变化，LED灯的状态也会随之变化，实现开关对LED的直接控制。
void main(void)
{
unsigned char data1;
C8255=0x90;
while(1)
{
data1=PA8255;
PB8255=data1;
delay(100);
}
}
结语
这样，我们就建立了一个基于8255芯片的简单输入输出控制系统，实现了拨动开关对LED灯亮灭的实时控制。希望这个讲解能帮到你，如果你有任何疑问，欢迎留言！
