ipv6 与 ipv4 在 dhcp 场景的区别

bobz965
1,188 阅读5分钟

1. 路由的区别

当把 eth0 网卡 v4 IP 地址删除的时候，v4 的路由应该是不存在的，但是，当把 eth0 网卡 v6 IP 地址删除的时候，v6 的路由依然是存在的。


2. 默认路由以及网卡地址获取的区别

v4 默认路由以及地址获取可以简单通过一个 dhclient -4 eth0 实现，但是这一点，在 v6 场景，完全做不到。

在 v6 场景，网关和地址需要基于两个步骤。

ipv6 场景，在虚拟机启动的时候，会基于 mac 生成一个 fe80 开头的 link-local 的地址，该地址应该只能在同一个物理交换机内部使用，它的网关是 fe80：：：1。

link-local 地址和 ipv4 的 loopback 地址不一样，loopback 只能在 node 上使用，而 link-local 地址的域是指该机器所连接到的交换机。link-local 可以看做一个专用的私网地址。

ipv6 场景中，虚拟机一旦创建就有一个私网地址。

那么提出一个问题，虚拟机的网关如何拿到？ 虚拟机的公网地址如何获取？

按照 dhcp v4 的使用场景，一个 dhclient -4 eth0 实现， 但是在 v6 场景中，完全没有做到这么简单。

第一： ipv6场景，如何拿到默认路由的网关，网关是什么？

网关是 fe80：：：1。 服务器需要通过交换机 RA（router advertisement）报文才能拿到网关。 在 SDN 场景，如果该报文被安全组限制丢了，那么该报文就拿不到，虚拟机就拿不到网关。

第二：该报文是谁处理的？

一开始我认为这个起码应该是操作系统处理吧，毕竟涉及包的解析，感觉和协议栈很有关系。

但是，实际测试发现，这个包的处理竟然是由是由 NetworkManager 来实现的：

我们做了一个实验，如果关闭 NetworkManager 服务。即使虚拟机收到 RA 报文，那么该网关也无法被处理，即最终在 ip route -6 查看，看不到路由。

如果没有 NetworkManager 服务，不单没有默认 via fe80:::1 的路由。即使手动执行 dhclient -6 eth0，也拿不到公网 IPv6 地址。

存疑：

一开始，我们定位问题的时候，认为是交换机没有开启 ipv6 RA 报文，但是当时基于 dhclient -6 eth0 是可以成功拿到 ipv6 公网地址的。

后续，也确实证明，交换机确实没有开 ipv6 RA，开启之后，只要重启一下 NetworkManager ，可以确保 ipv6 公网地址和 link-local 的默认路由确实是都具备的。

小结： dhclient -6 eth0 能拿到 ipv6 公网地址 和 NetworkManager 能拿到网关是互相独立的，但是 NetworkManager 会确认能拿到网关之后，才会调用 dhclient -6 eth0 ，这种先后逻辑的设计，才导致地址没有拿到。

另一种可能的解决方式：

交换机根本不用开 ipv6 RA， 虚拟机内部用 cloud init 配 link-local 路由，然后只用 NetworkManager 调 dhclient -6 eth0 能拿到 ipv6 公网地址即可。

其他

虚拟机网卡配置文件都是基于dhcp的，cloud-init 是通过 NetworkManager 的 dhcp 功能来获取ip地址以及路由的。


总结：

ipv6 相比于 ipv4， ipv6 dhcp 服务把网关和 ip 地址获取分开的功能分开的实现，感觉功能没那么内聚了。

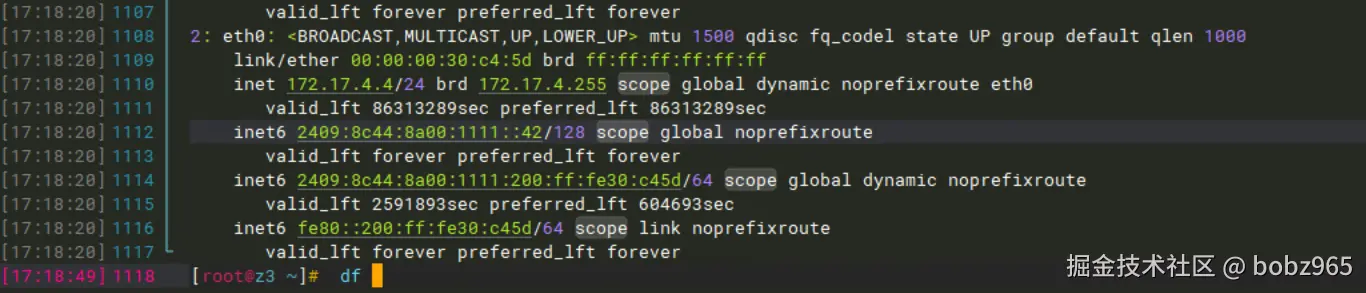

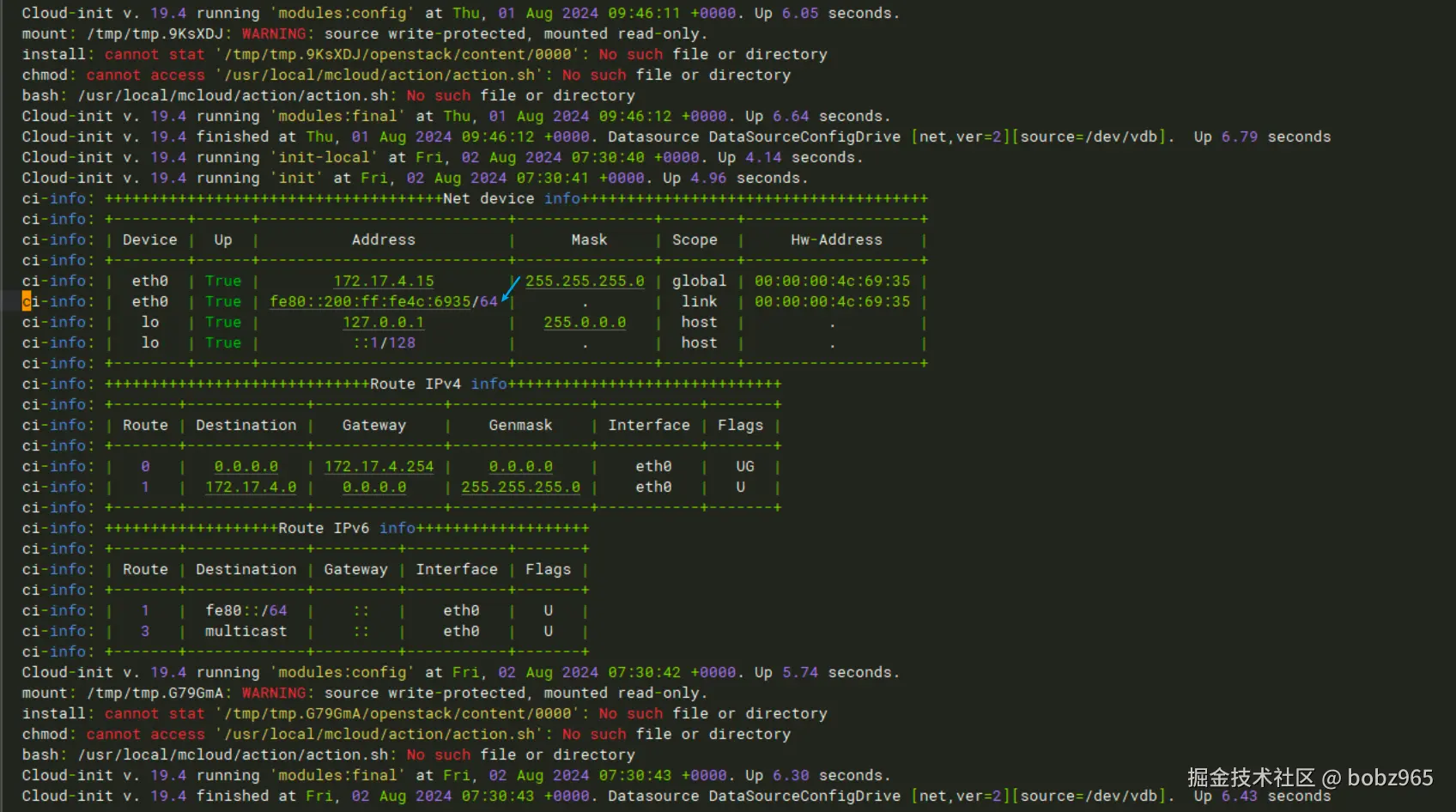

在 cloudinit 阶段就会配置好 fe80 link-local 地址

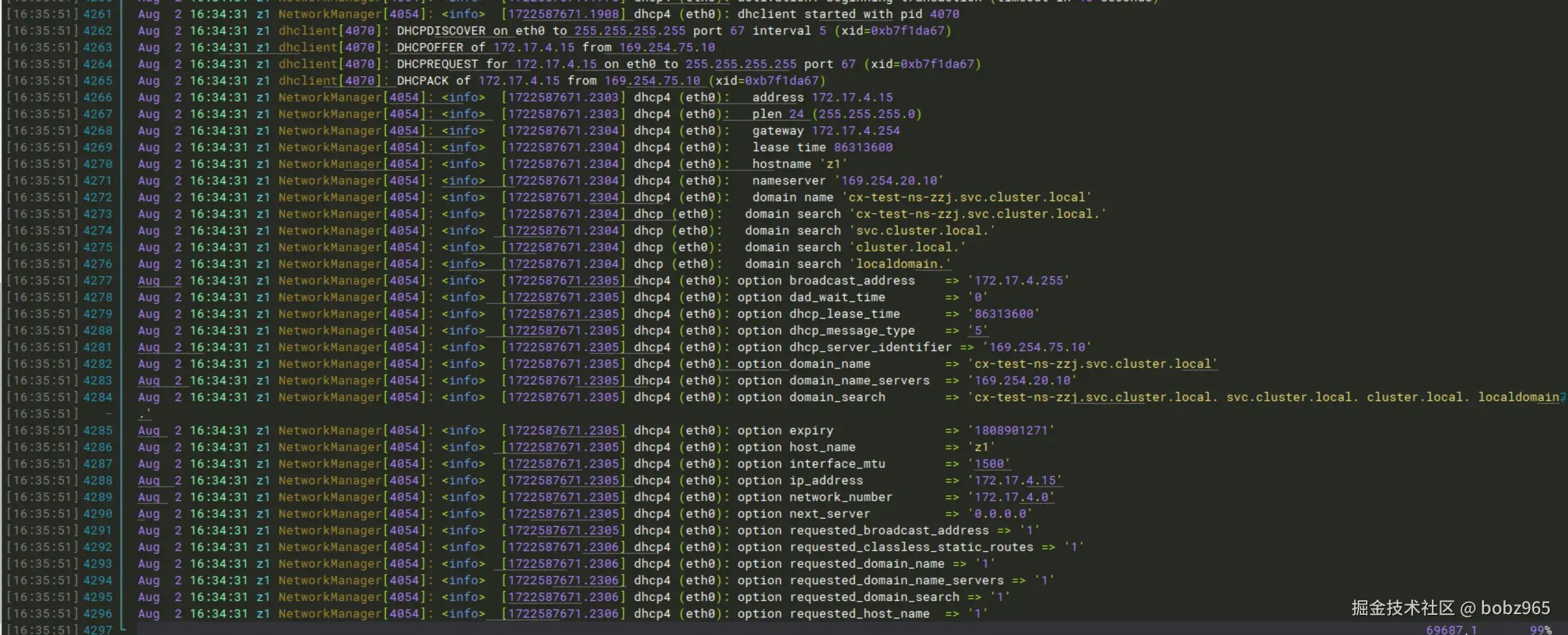

仅能成功拿到 v4 地址

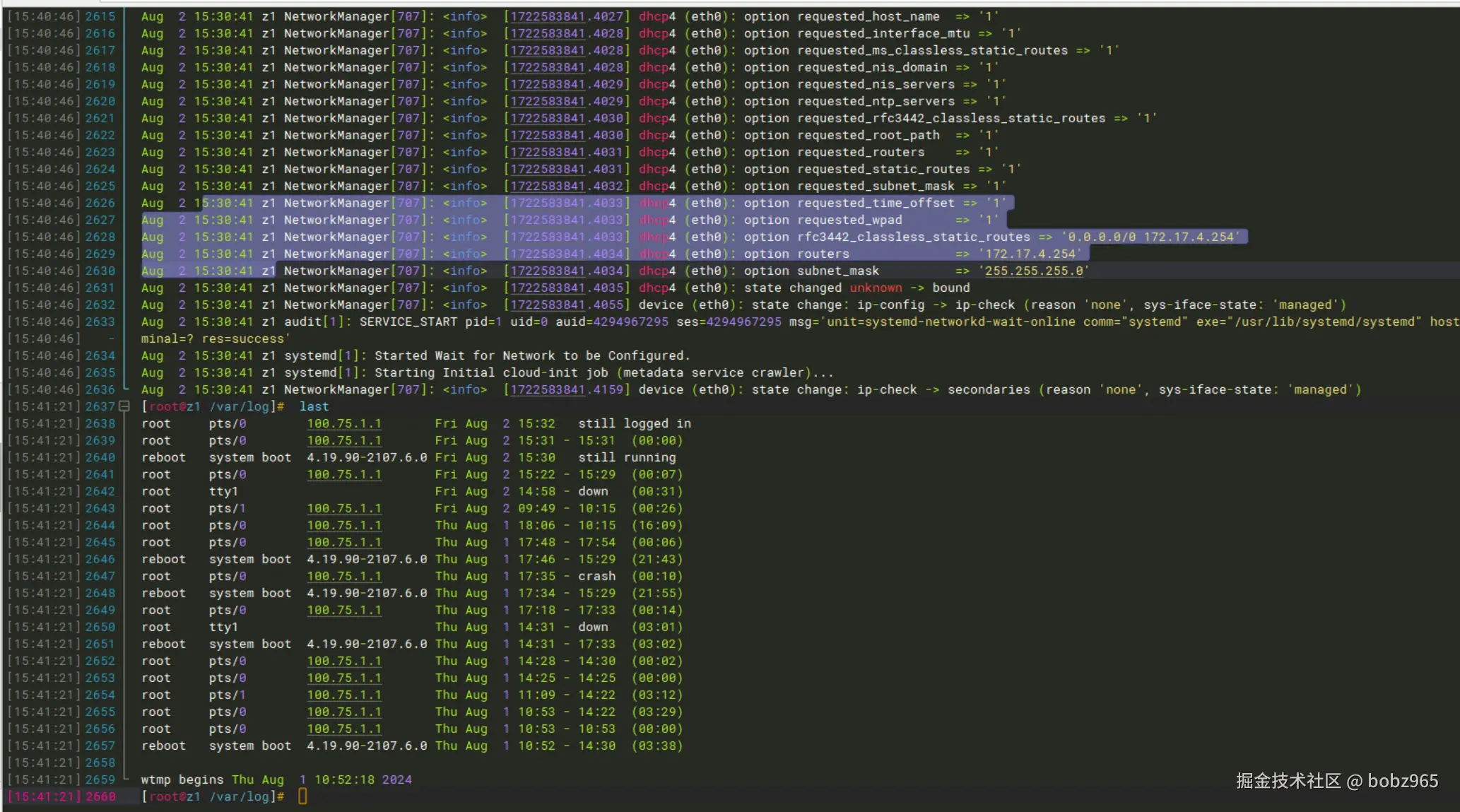

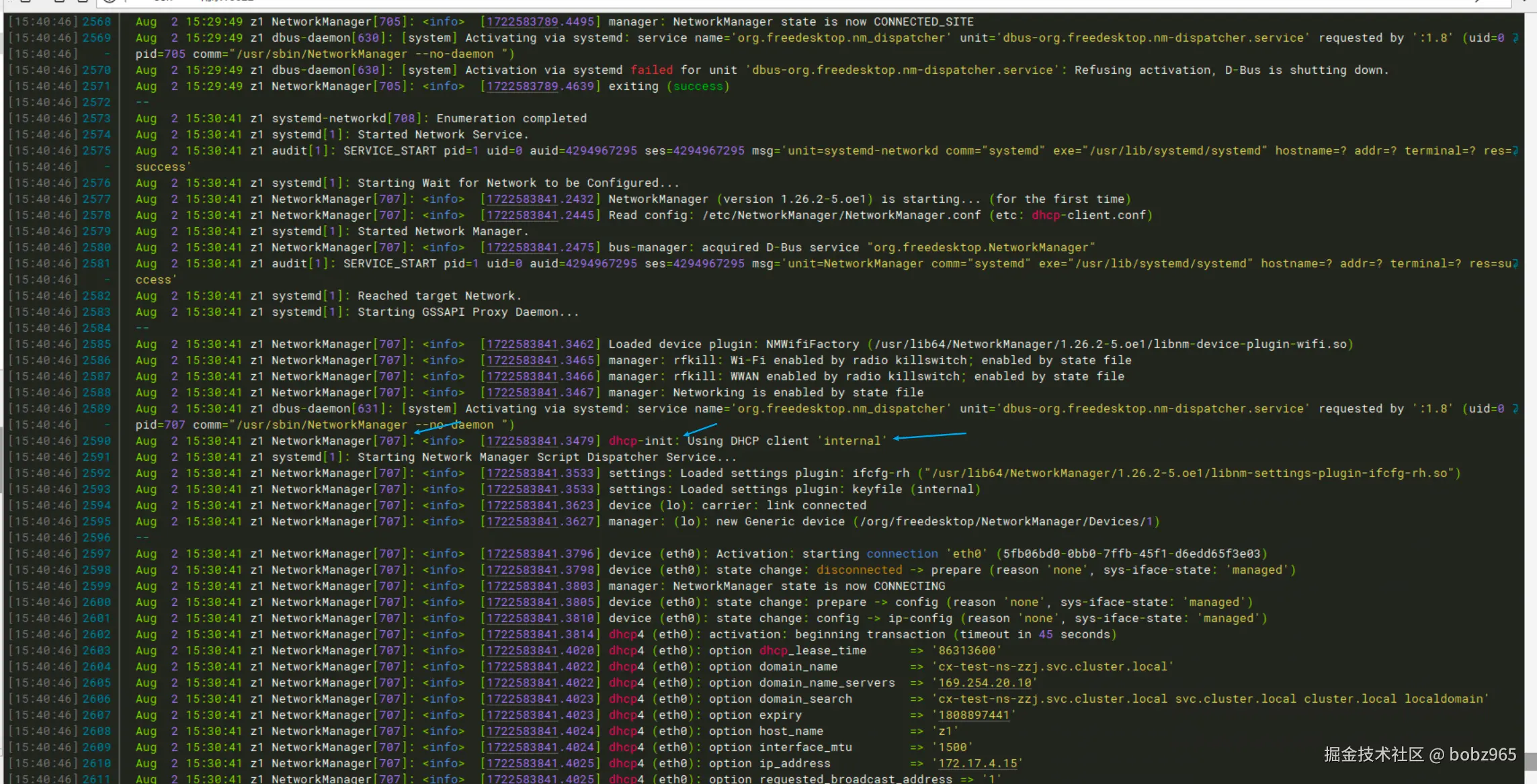

cloud-init 是基于 NetworkManager 服务调用 dhcp client 的

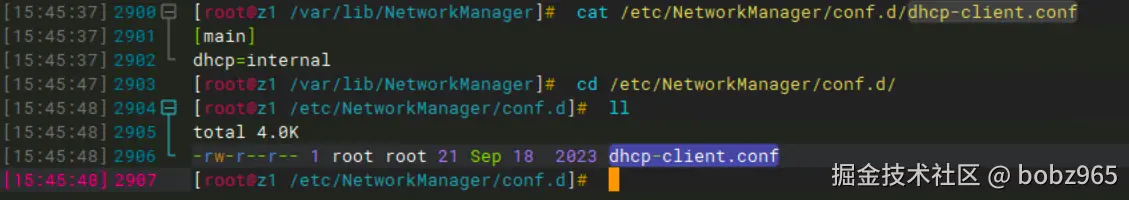

dhcp 相关的配置目录

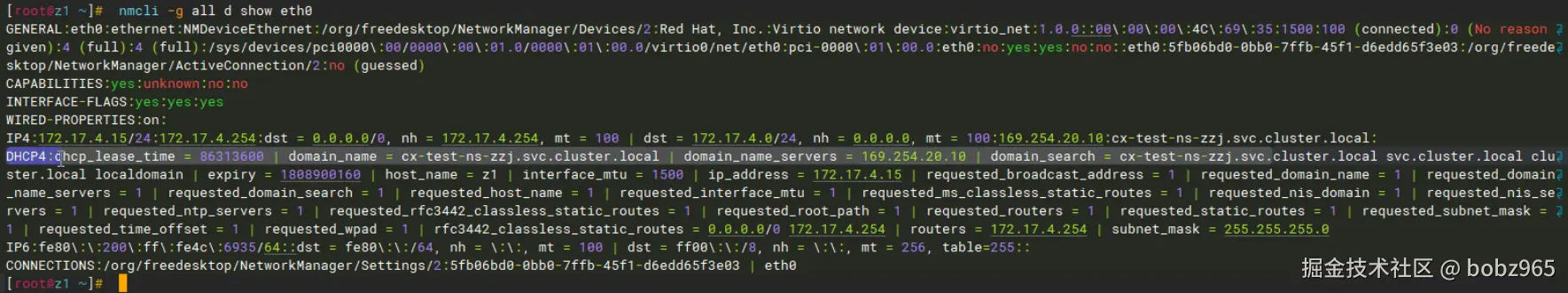

nm 查看 网卡

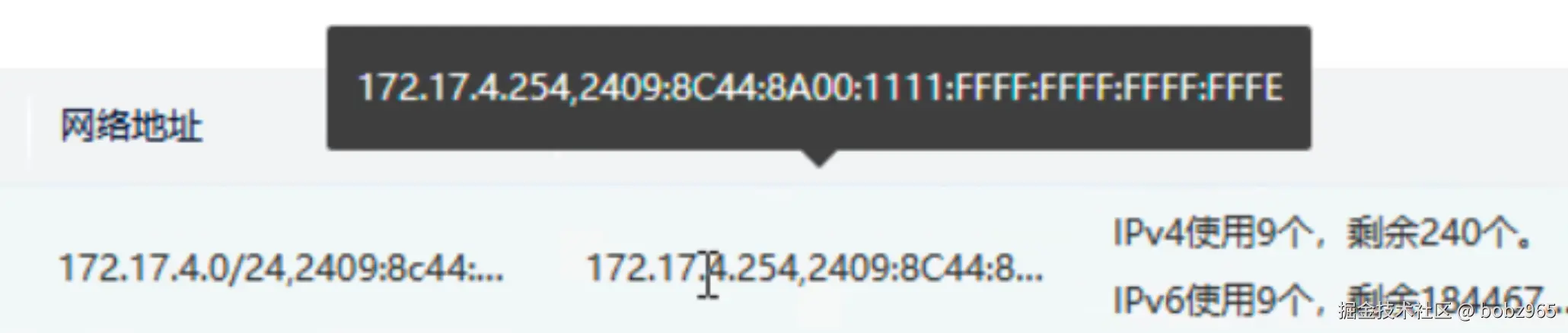

这个虚拟机所在的子网和网关信息

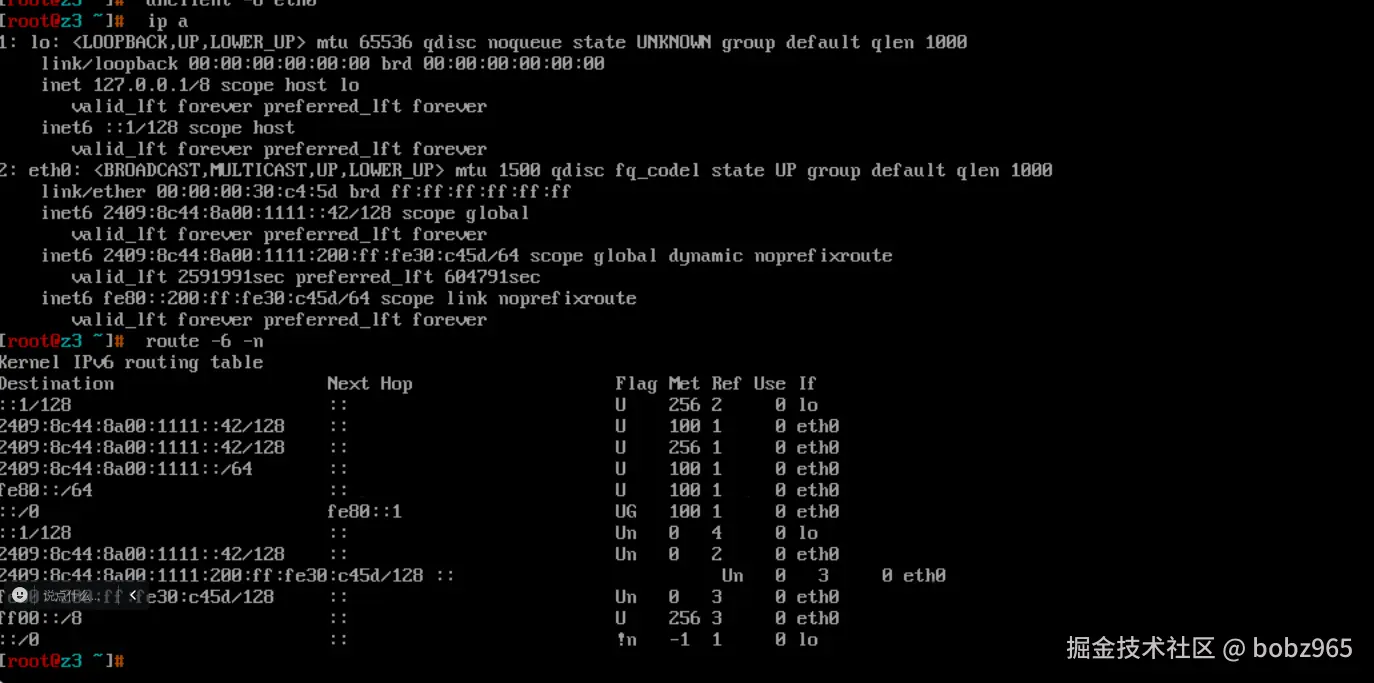

虚拟机正常拿到 ip 之后的信息

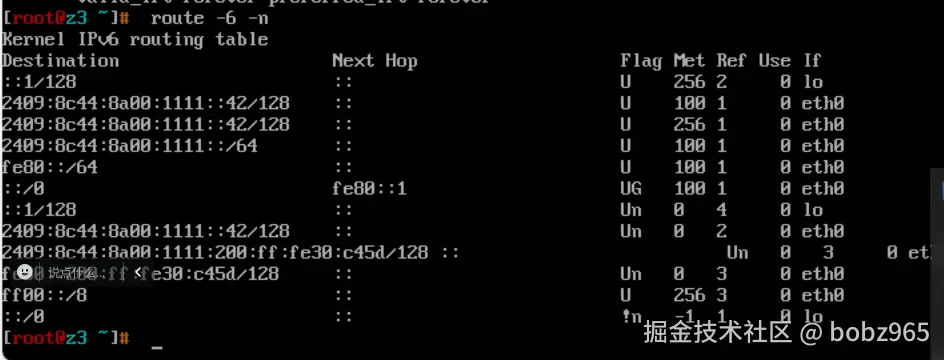

虚拟机正常后的路由信息

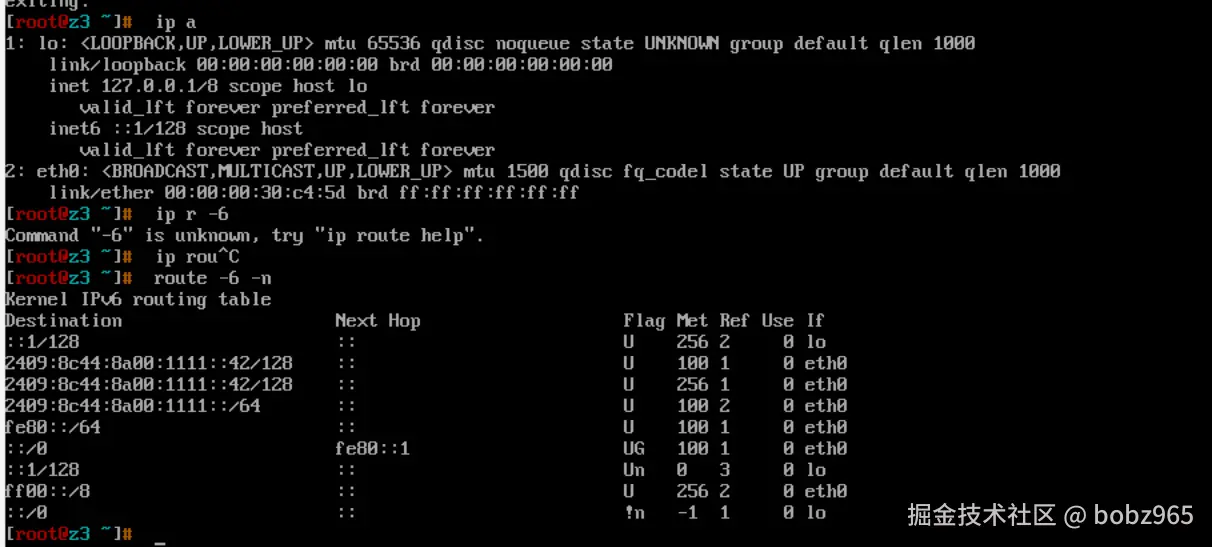

ip addr flush 之后，地址不存在， v6 路由确实还在


对比 kubeovn pod v6 路由使用方式

对比其他环境 vlan underlay pod v6 ip 以及路由


node02-netshoot:~# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
15089: eth0@if15090: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether be:71:89:90:3d:df brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 10.251.175.38/27 brd 10.251.175.63 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 2409:8c20:1833:2000::afb:af39/123 scope global
       valid_lft forever preferred_lft forever
    inet6 fe80::bc71:89ff:fe90:3ddf/64 scope link
       valid_lft forever preferred_lft forever
node02-netshoot:~#
node02-netshoot:~# ip -6 route
2409:8c20:1833:2000::afb:af20/123 dev eth0 proto kernel metric 256 pref medium
fe80::/64 dev eth0 proto kernel metric 256 pref medium
default via 2409:8c20:1833:2000::afb:af3e dev eth0 metric 1024 pref medium
default via fe80::1 dev eth0 proto ra metric 1024 expires 1703sec hoplimit 64 pref medium
node02-netshoot:~#

可以看到 默认路由 default via 有两条，而 fe80::1 那条路由看起来路由检测显示超时很久了，是无法使用的。

我目前认为 pod 的路由是最佳实践，和 ipv4 的使用方式是一致的。

而虚拟机的 v6 路由，是没有用真实的 v6 网关作为默认路由的下一跳的。
