Redis 数据结构

1、概述

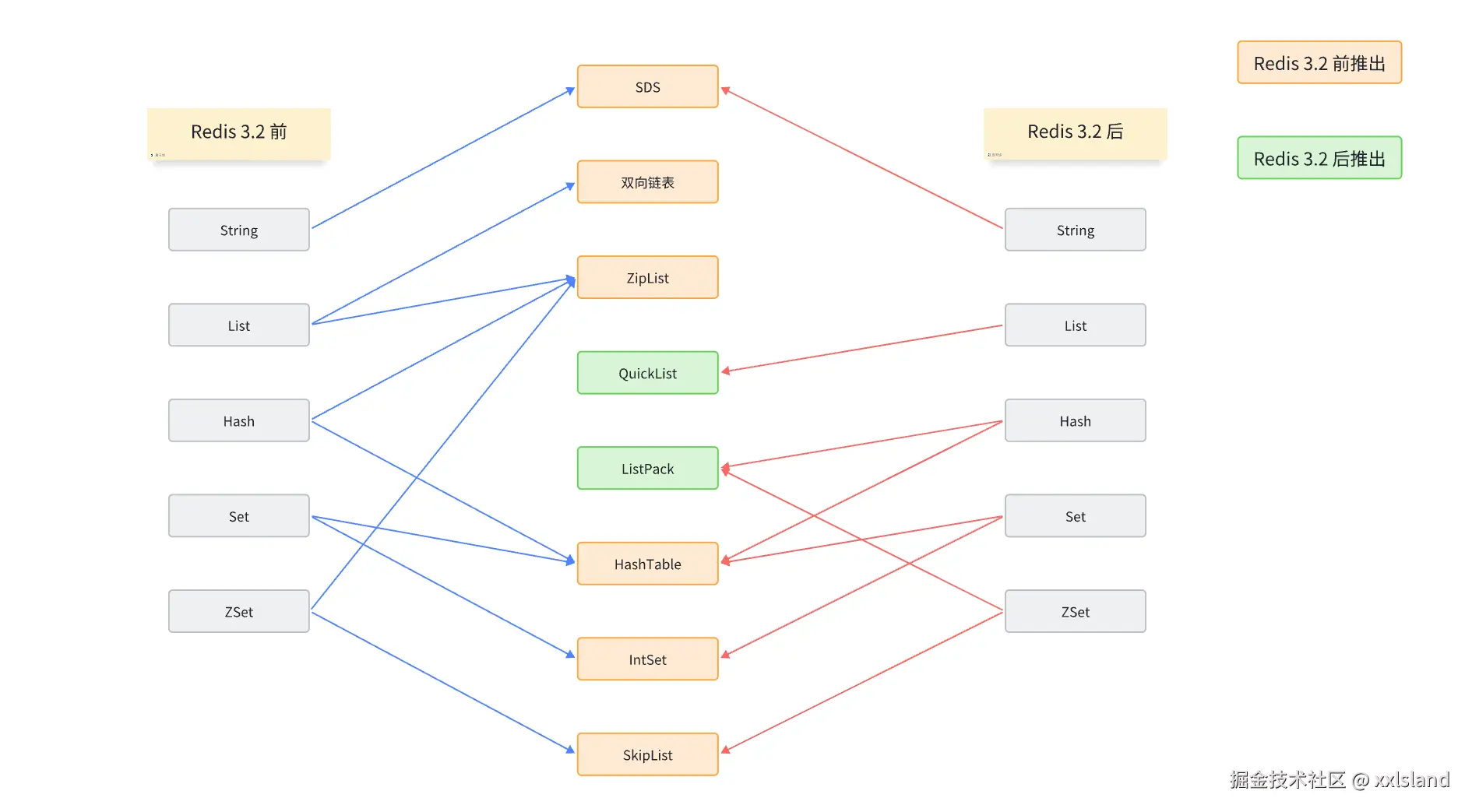

1.1 数据类型与数据结构的关系

1.2 Redis 如何存放键值对

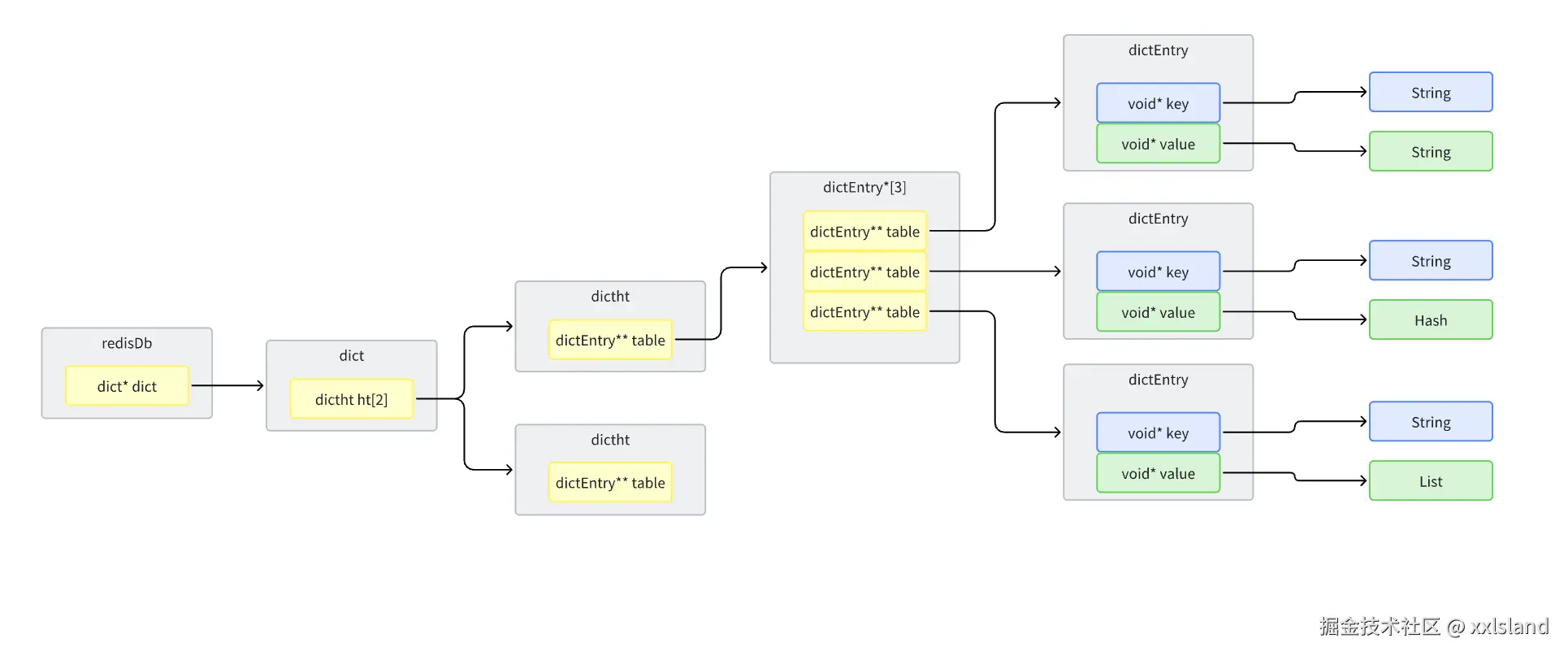

Redis 的键值对数据是通过哈希表来保存的，这使得查找键值对仅需要 O(1) 的时间复杂度。

哈希表就是一个数组，数组中的元素叫做哈希桶，哈希桶存放指向键值对的指针（dictEntry*）。而键值对也是通过 void* key 和 void* value 指针指向实际的 key 和 value。

• redisDb：表示 Redis 数据库的结构，结构体里存放了指向了 dict 结构的指针。
• dict：存放了 2 个哈希表，正常情况下都是用哈希表-1，哈希表-2 在 rehash 的时使用。
• dictht：表示哈希表的结构，结构里存放了哈希表数组，数组中的每个元素都是指向一个 dictEntry 的指针。
• dictEntry：表示哈希表节点的结构，结构里存放了 key 和 value 指针。
• key：指向 String 对象。
• value：指向 String、Hash、List、Set、ZSet 等数据结构。

1.3 Redis 对象

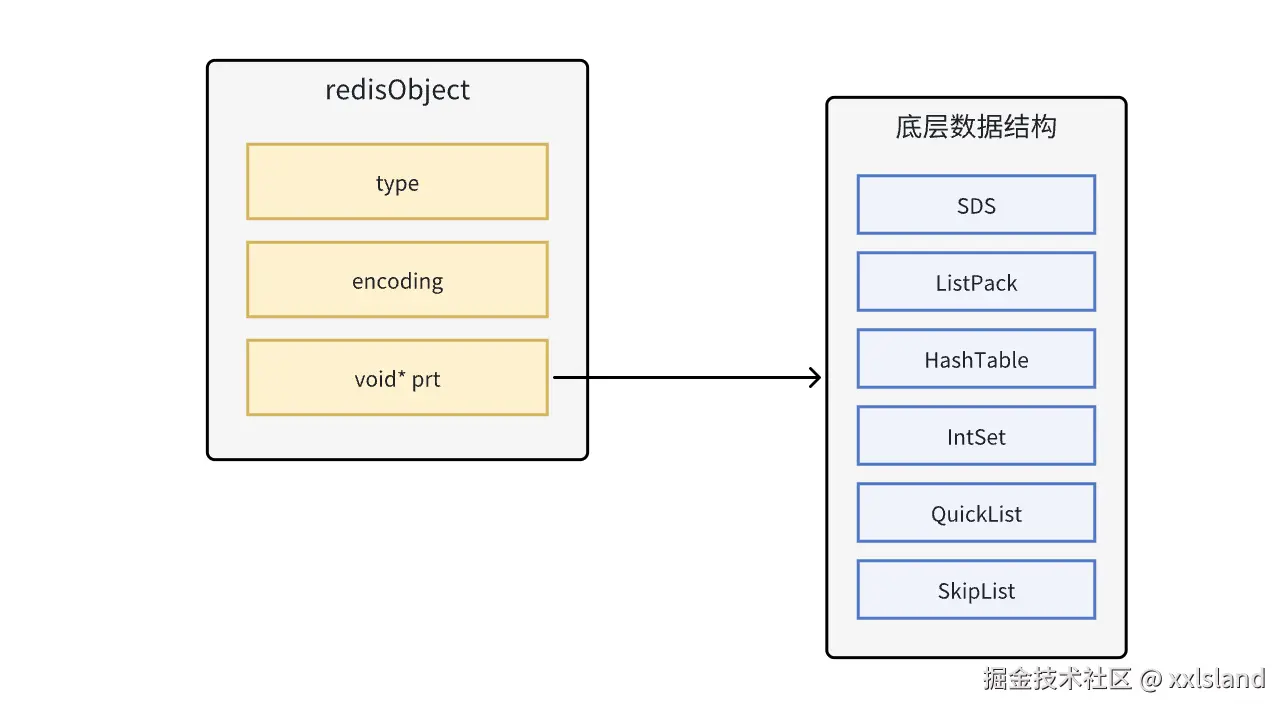

Redis 中的每个对象都由 redisObject 表示，而 key、value 都是直接指向 redisObject。redisObject 如下图所示：

• type：标识对象类型，如：String、Hash、List、...
• encoding：标识底层数据结构，如：SDS、QuickList、HashTable、...
• ptr：指向底层数据结构的指针。

2、SDS

SDS：Simple Dynamic String，简单动态字符串，是 Redis 定义的一种可变长字符串。

2.1 C 语言字符串问题

Redis 是使用 C 语言开发的，C 语言中字符串是通过 char* 字符数组表示，那么为什么还要自定义字符串呢？

主要因为 char* 字符串是通过指向字符数组起始位置，结尾是通过 '\0' 标识的，这就会引发一些问题：

1. 字符串内容不能包含 '\0'，也不能保存二进制数据，如图片、音频、视频等。
2. C 语言规定的字符串操作函数不安全，容易造成缓冲区溢出。
3. 获取字符串长度需要运算，时间复杂度为 O(n)。

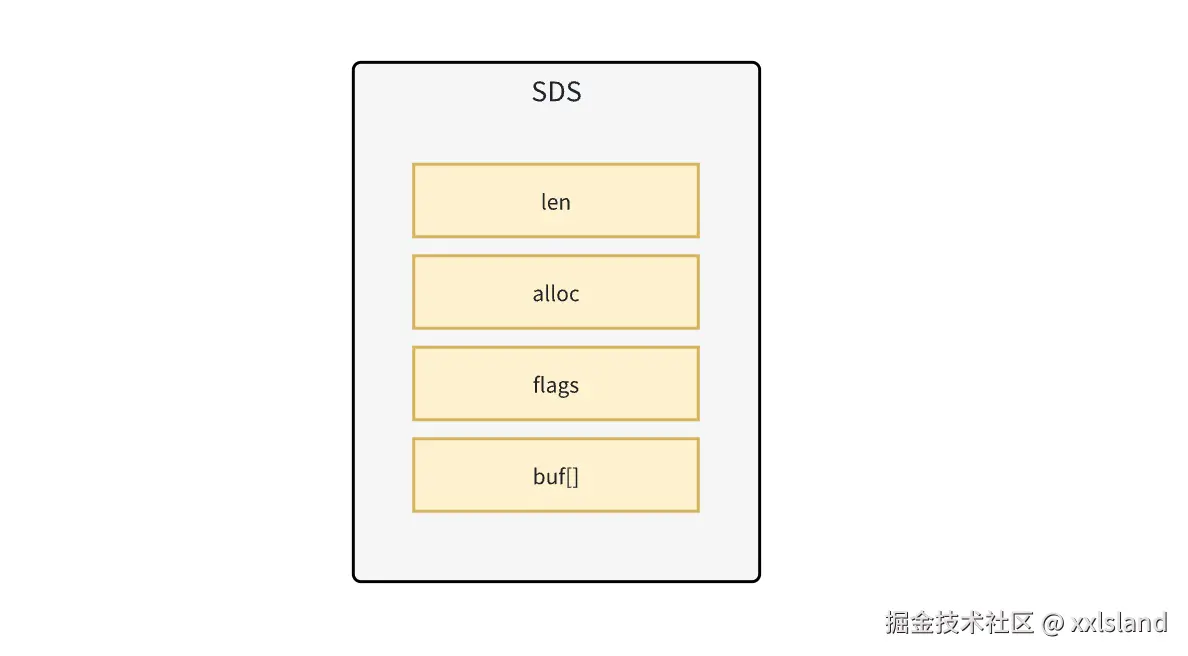

2.2 SDS 结构

Redis 推出 SDS 就是为了解决了这些问题，首先需要了解以下 SDS 的数据结构。

• len：字符串长度。
• alloc：分配给字符数组的空间长度。
• flags：SDS 类型，提供了 5 种类型（sdshdr5、sdshdr8、sdshdr16、sdshdr32 以及 sdshdr64）。
• buf[]：字符数组，用来保存实际数据。

2.3 SDS 如何解决问题

1. 字符串长度：SDS 结构加入了 len 成员变量，获取字符串长度只需要返回 len 的值即可，时间复杂度为 O(1)。

2. 二进制安全：SDS 不再需要 '\0' 来标识字符串结尾，而是通过 len 变量保存字符串长度，使得 SDS 不仅可以保存文本数据，还可以保存任意格式的二进制数据。

3. 缓冲区溢出：SDS 通过 alloc 和 len 变量，可以通过 alloc - len 获取剩余可用空间大小，因此再进行字符串操作时，可以判断缓冲区是否足够。

2.4 扩容

Redis 允许 SDS 在运行时根据需要自动调整其分配的内存大小。这种机制使得 SDS 能够高效地处理字符串的增长和缩减，同时减少内存的浪费和复制操作。以下是 SDS 动态扩容的工作原理：

1. 预分配内存：SDS 在初始化或扩容时，会预先分配额外的内存空间。这样可以减少因为字符串增长而导致的内存分配。
2. 扩容策略：当 SDS 中字符串长度超过了当前申请的字节数时，SDS 会执行扩容操作。假设扩展后的字符串大小为 x，若 x 小于 1M，则申请的空间为 2*x + 1。若 x大于 1M，则申请的空间为 x + 1M + 1。
3. 惰性空间释放：SDS 在缩减操作时，不会立即释放内存。这是为了保留未使用的空间，以便后续字符串增长可以直接使用，避免频繁的内存分配。
4. 内存碎片管理：由于 SDS 的动态扩缩容，可能会导致内存中出现碎片。为了管理这些碎片，SDS 提供了一些内存碎片管理机制，如在一定条件下将 SDS 的内存空间压缩到实际需要的大小、在 Redis 重新启动时清理无用的内存。
5. 编码转换：SDS 支持多种编码方式（如 sdshdr5、sdshdr8、sdshdr16...），可以根据字符串的长度来选择合适的编码方式，可以在不同长度的字符串进行转换，来优化内存的使用。

扩容相关代码：

hisds hi_sdsMakeRoomFor(hisds s, size_t addlen) {
    // ...
    // 1. 判断剩余空间是否足够，若足够，则无需扩展
    if (avail >= addlen)
        return s;
    // 2. 获取长度
    len = hi_sdslen(s);
    sh = (char *)s - hi_sdsHdrSize(oldtype);
    // 3. 计算扩展后长度
    newlen = (len + addlen);
    // 3.1 若新长度 < 1M，则分配 2*newlen
    if (newlen < HI_SDS_MAX_PREALLOC)
        newlen *= 2;
    // 3.2 若新长度 >= 1M，则分配 newlen + 1M
    else
        newlen += HI_SDS_MAX_PREALLOC;
    // ...
}

2.5 SDS 类型

SDS 为了灵活保存不同大小的字符串，从而节省内存空间，提供了 5 种类型，分别是：

SDS 类型	处理字符串最大长度	len 类型	alloc 类型
sdshdr5	<= 32 Byte
sdshdr8	33 Byte ~ 64 Byte	uint8_t	uint8_t
sdshdr16	65 Byte ~ 16383 Byte	uint16_t	uint16_t
sdshdr32	16384 Byte ~ 4194303 Byte	uint32_t	uint32_t
sdshdr64	>= 4194304 Byte	uint64_t	uint64_t

示例：sdshdr16

struct __attribute__ ((__packed__)) sdshdr16 {
    uint16_t len;
    uint16_t alloc;
    unsigned char flags;
    char buf[];
}

优化对齐：是一种编译器优化技术，用于改善数据结构的内存对齐情况，从而提高访问数据的效率。

内存对齐：数据在内存中按照特定的边界（通常是 4 字节或 8 字节）对齐存储，这样处理器就可以更快地访问这些数据。

为了节省内存空间，还使用了编译优化来节省内存空间，即在 struct 声明 __attribute__ ((__packed__))，告诉编译器取消在编译过程中的优化对齐，按照实际占用字节数进行对齐。

3、ZipList

ZipList：是一种内存紧凑型的数据结构，占用一块连续的内存空间，不仅可以利用 CPU 缓存，而且会针对不同长度的数据，进行相应编码。

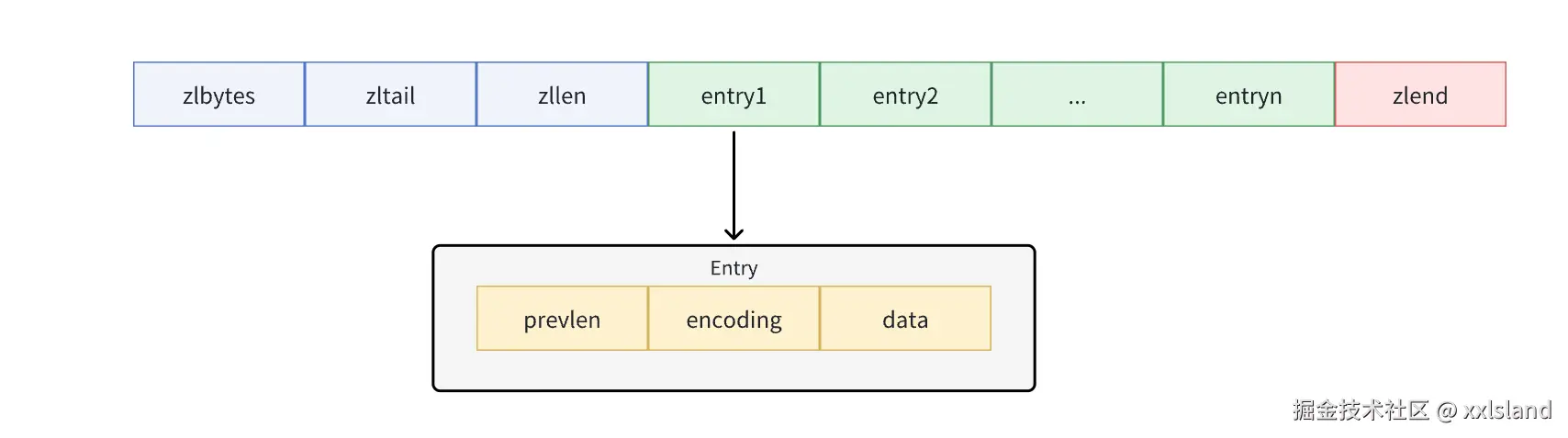

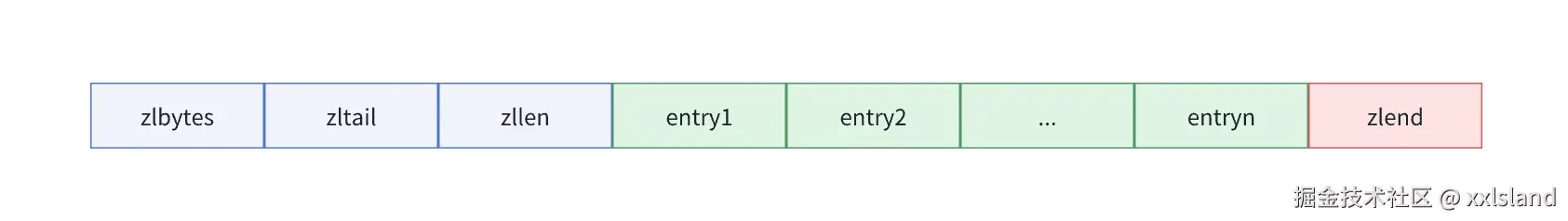

3.1 ZipList 结构

• zlbytes：整个 ZipList 占用对内存字节数。
• zltail：尾节点距离起始地址由多少字节。
• zllen：包含的节点数量。
• zlend：结束点，固定值 0xFF（十进制255）。

由于 ZipList 独特的结构，对于第一个元素和最后一个元素查找的复杂度为 O(1)，其余元素均需要顺序查找，复杂度为 O(n)。

3.2 Entry 结构

1）prevlen：前一个 Entry 长度，可以根据 prevlen 进行从后向前遍历。

prevlen 的大小与前一个节点长度有关：

• 前一个节点长度 < 254 Byte，prevlen = 1 Byte
• 前一个节点长度 >= 254 Byte，prevlen = 5 Byte

2）encoding：当前 Entry 实际数据的类型和长度。

encoding 的取值：

• 当前节点的数据是整数：encoding 会使用 1 Byte 进行编码。
• 当前节点的数据是字符串，encoding 会使用 1 Byte/ 2 Byte/ 5 Byte 进行编码。

encoding 编码	encoding 长度	data 类型
00 xxxxxx	1 Byte	最大长度为 63 的字节数组
01 xxxxxx xxxxxxxx	2 Byte	最大长度为 2^14-1 的字节数组
10 xxxxxx xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx	5 Byte	最大长度为 2^32-1 的字节数组
1100 0000	1 Byte	int16 整数
1101 0000	1 Byte	int32 整数
1110 0000	1 Byte	int64 整数
1111 0000	1 Byte	24 位整数
1111 1110	1 Byte	8 位整数
1111 xxxx	1 Byte	-

3）data：当前 Entry 的实际数据。

3.3 连锁更新

连锁更新：在新增/修改元素时，引发的多个 Entry 的 prevlen 同时更新的情况。

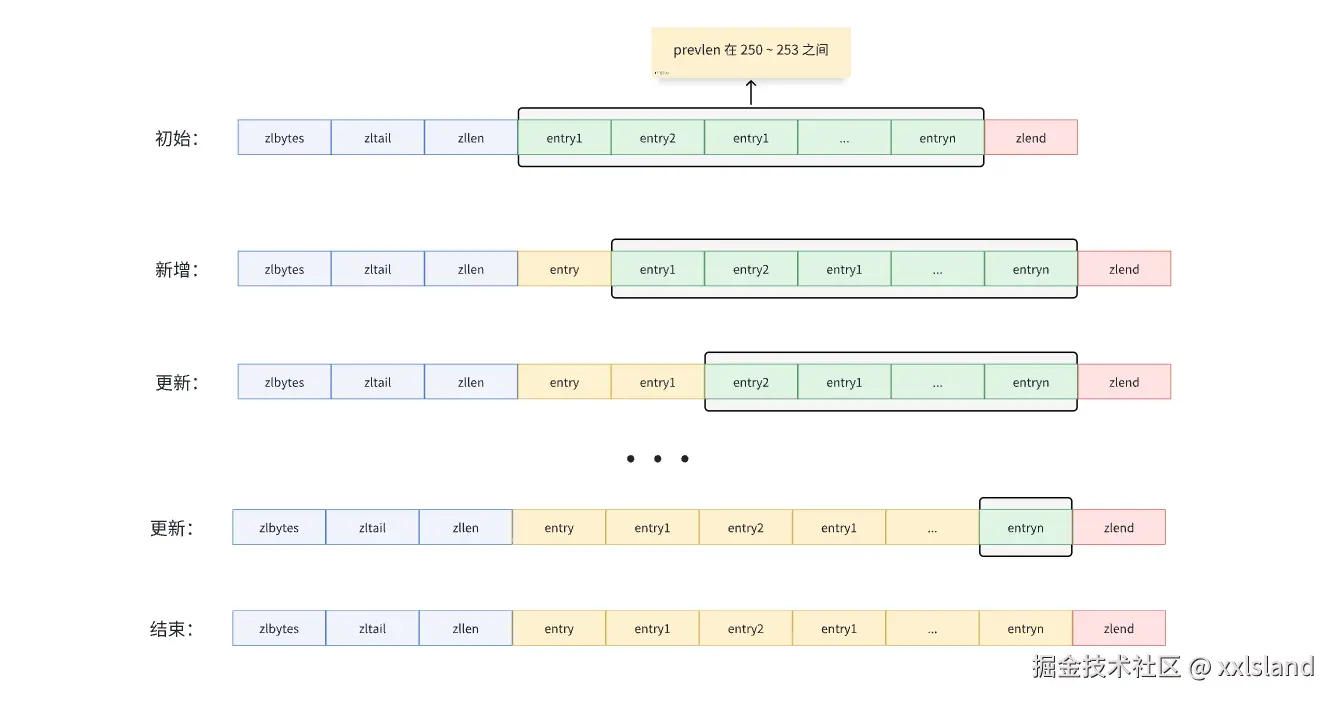

示例：ZipList 中存在多个 prevlen 在 250 ~ 253 之间的 Entry，在这些 Entry 前添加一个 prevlen 大于 254 的 Entry。

1. 新增：在头部新增一个 Entry，由于下一个 Entry1 原本在头部，其 prevlen=0，新增后，prevlen = 5。
2. 更新：Entry1 长度在增加 5 后，超过 254，Entry2 的 prevlen 从 1 -> 5，也超过了 254，继续更新。
3. 结束：直到 Entry 更新完成，结束新增操作。

连锁更新一旦发生，就会导致压缩列表占用的内存空间要多次重新分配，这会导致 ZipList 性能降低。因此 ZipList 只适用于节点数量较少的场景。

4、HashTable

HashTable：是 Redis 中保存键值对（key-value）的数据结构。

哈希表中的 key 是唯一的，可以根据 key 找到与之对应的 value，并能够以 O(1) 的时间复杂度查询数据。

哈希表通过对 key 进行 hash() 运算，得到在表中对应的索引，从而根据索引快速查找数据。但随着数据的增多，可能会出现哈希冲突。

4.1 哈希冲突

哈希冲突：不同 key 经过 hash() 得到了相同的哈希值。

解决哈希冲突问题通常有以下方法：

1. 链地址法：在哈希表的每个槽（slot）维护一个链表，将所有映射到该槽的键值对都添加到链表末尾。
2. 开放寻址法：当发生冲突时，算法会寻找哈希表中的下一个空闲位置来存储该键值对。
3. 再哈希法：使用另一个哈希函数重新计算哈希值，如果再次发生冲突，则继续使用不同的哈希函数，直到找到一个空闲槽。

Redis 的哈希表解决哈希冲突应用了链地址法，被分配到同一个哈希桶上的多个节点可以用这个单向链表连接起来。

4.2 哈希表设计

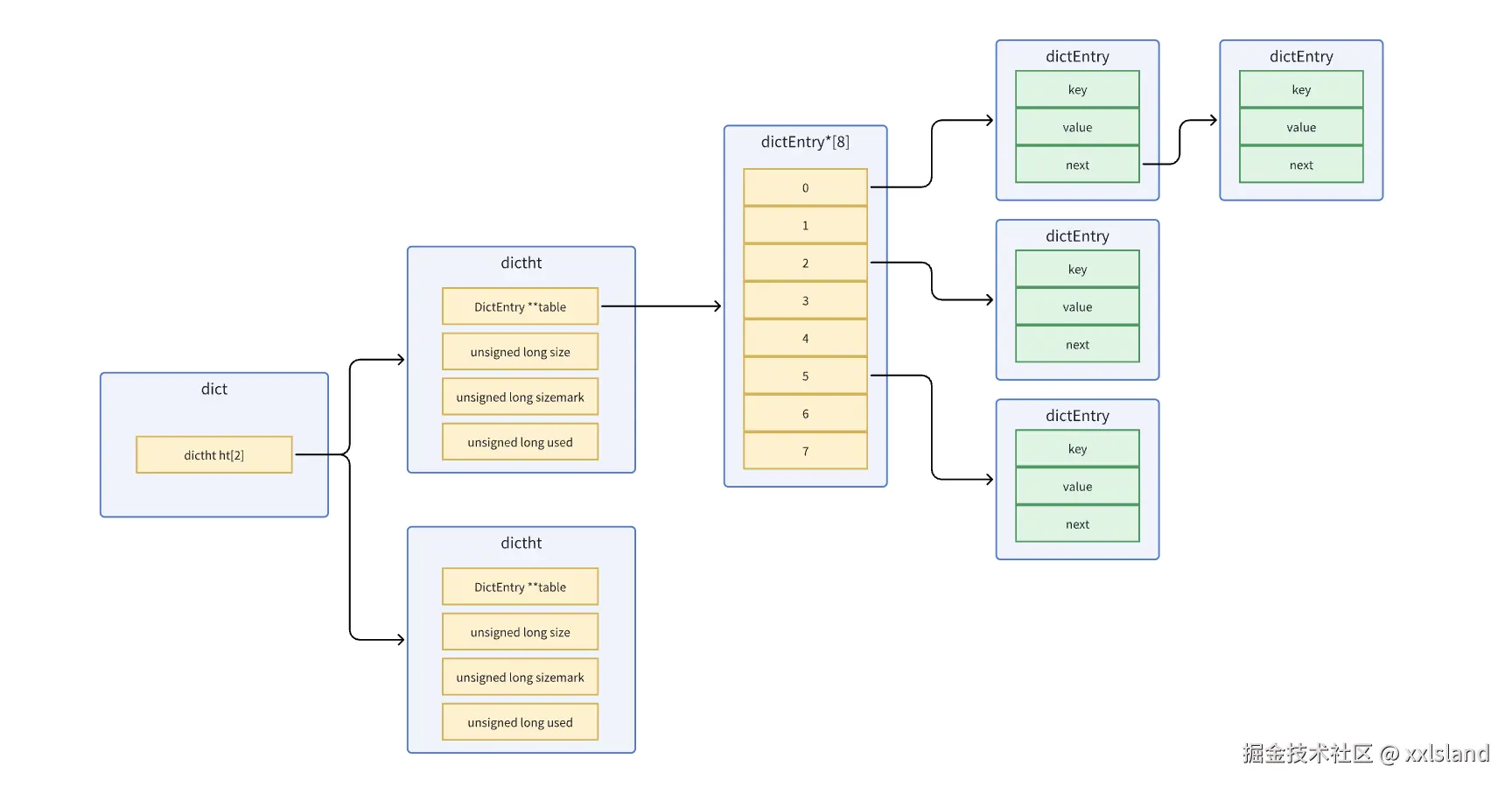

dict 源码：

typedef struct dict {
    // ...
    dictht ht[2];  // 两个哈希表交替使用
    // ...
}

dictht 的源码：

typedef struct dictht {
    dictEntry **table;  // 哈希表数组
    unsigned long size;   // 哈希表大小
    unsigned long sizemask;  // 哈希表大小掩码，用于计算索引值
    unsigned long used;  // 哈希表已有的节点数量
}

dictEntry 的源码：

typedef struct dictEntry {
    void *key;  // 键
    union {
        void *val; // 指向实际数据的指针
        uint64_t u64; // 64 位无符号整数
        int64_t s64; // 64 位有符号整数
        double d; // 浮点数
    } v;  // 值
    struct dictEntry *next; // 指向下一个 dictEntry 指针
}

4.3 refresh

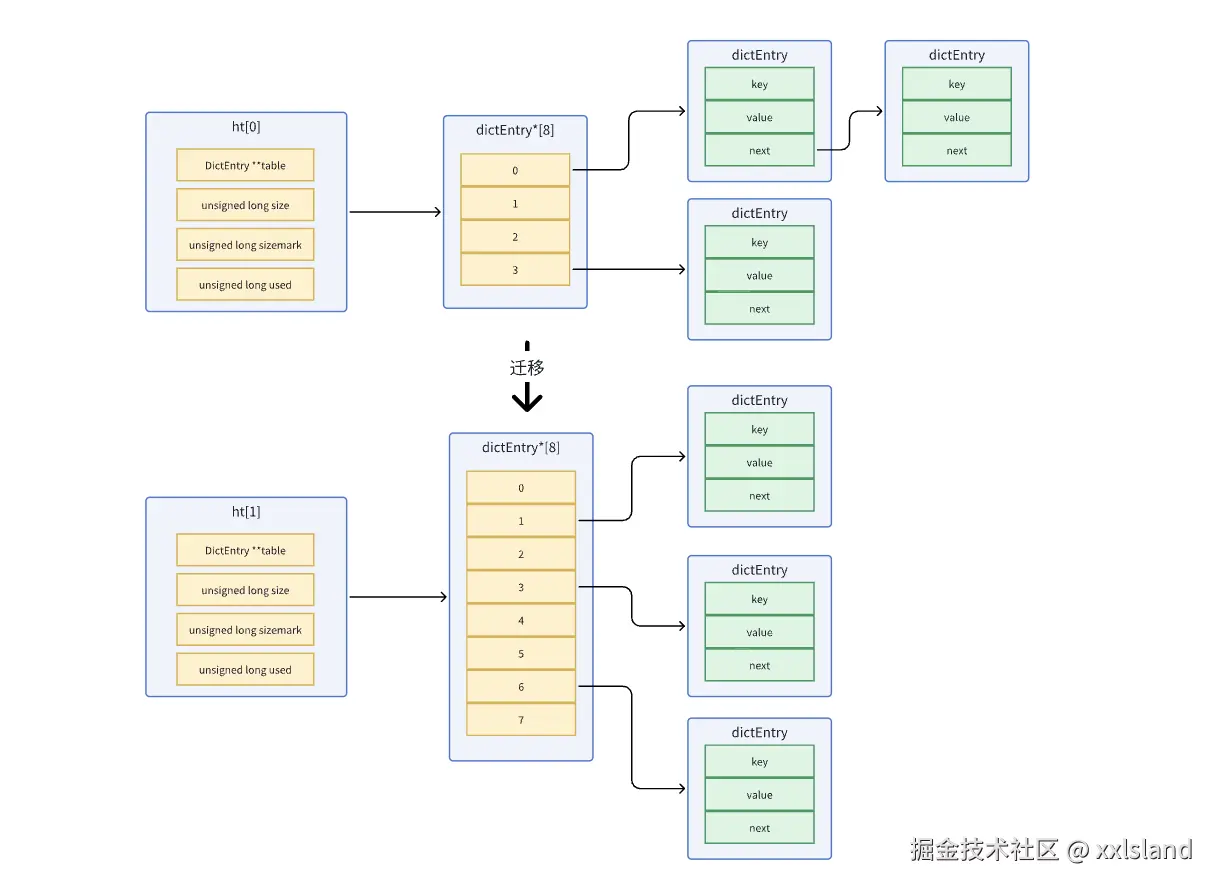

refresh：当已存储元素的数量与哈希表大小的比例达到一定阈值时，为了保持操作的效率，哈希表会进行扩容，即创建一个更大的新哈希表，并将所有元素重新映射（rehash）到新的哈希表中。

在正常服务阶段，插入的数据都会写入到 ht[0]，而 ht[1] 并没有被分配内存。

随着数据的增多，就会触发 refresh 操作，以下是 refresh 的流程：

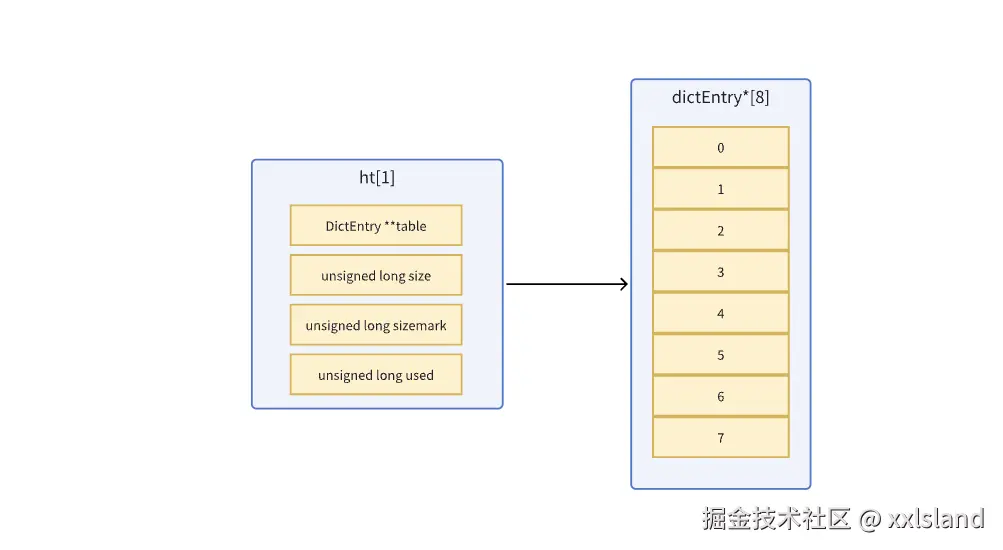

1. 分配内存：为 ht[1] 分配空间，一般是 ht[0] 的 2 倍。

2. 数据迁移：将 ht[0] 的数据迁移到 ht[1] 中。

3. 结束处理：释放 ht[0]，将 ht[0] 设置为 ht[1]，为 ht[1] 创建一个空白的哈希表。

若 ht[0] 的数据量很大，在数据迁移时，会存在许多数据拷贝，在此期间可能会造成 Redis 阻塞，无法处理命令。

4.4 渐进式 refresh

渐进式 refresh：为了避免 refresh 期间造成长时间阻塞，Redis 会将数据迁移的工作分多次完成。

渐进式 refresh 流程：

1. 分配空间：为 ht[1] 分配空间，一般是 ht[0] 的 2 倍。
2. 数据迁移：在 rehash 进行期间，每次哈希表元素进行新增、删除、查找或者更新操作时，Redis 除了会执行对应的操作之外，还会顺序将 ht[0] 中索引位置上的所有 key-value 迁移到 ht[1] 上。
3. 结束处理：最终在某个时间点会把 ht[0] 的所有 key-value 迁移到 ht[1] 中，释放 ht[0]，将 ht[0] 设置为 ht[1]，为 ht[1] 创建一个空白的哈希表。

4.5 refresh 触发条件

refresh 的触发条件与 loadfactor 有关。

loadfactor = 哈希表已保存节点数量 / 哈希表大小

refresh 的触发条件：

1. loadfactory >= 1，并且 Redis 没有执行 bgsave 或 bgrewriteaof，就会执行 refresh。
2. loadfactory >= 5，不管 Redis 是否执行 bgsave 或 bgrewriteaof，都会执行 refresh。

5、IntSet

IntSet：是 Redis 中用于存储整数集合的数据结构。

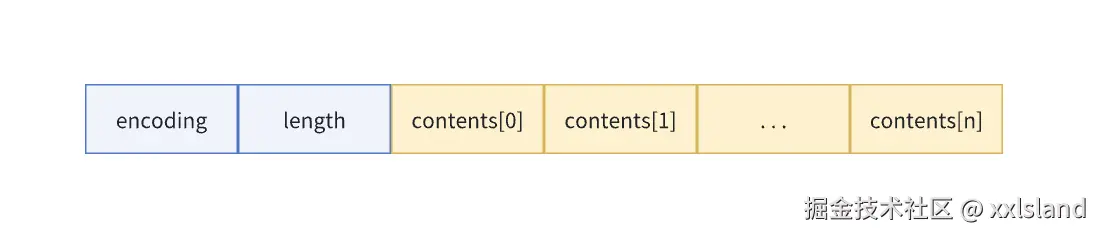

5.1 IntSet 结构

IntSet 源码：

typedef struct intset {
    uint32_t encoding;
    uint32_t length;
    int8_t contents[];
}

1）encoding：编码方式，决定了 contents 的数据类型。

• encoding = INTSET_ENC_INT16：contents 是一个 int16_t 类型的数组，数组中每一个元素都是 int16_t。
• encoding = INTSET_ENC_INT32：contents 是一个 int32_t 类型的数组，数组中每一个元素都是 int32_t。
• encoding = INTSET_ENC_INT64：contents 是一个 int64_t 类型的数组，数组中每一个元素都是 int64_t。

2）length：集合包含的元素数量。

3）contents：保存元素的数组，虽然是 int8_t 类型数组，但真正数据取决于 encoding。

5.2 IntSet 升级

IntSet 升级：新增元素时，若 new_type 比当前集合数据 type 长，按 new_type 扩展扩展 contents 数组的空间大小，然后才能将新元素加入到整数集合中。

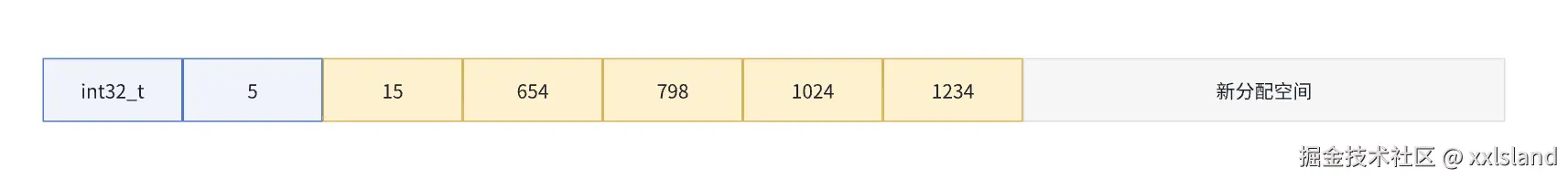

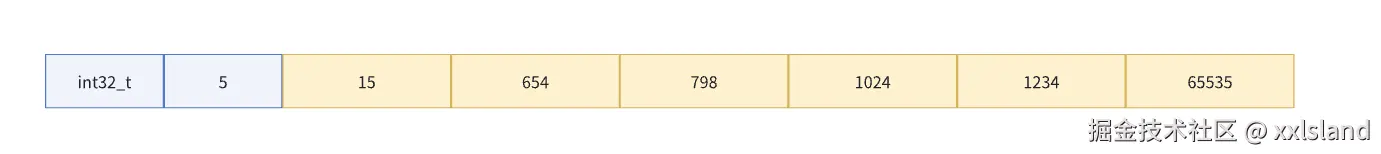

示例：向已存在 5 个元素 int16_t 的 IntSet 添加 65535。

1. 65535 需要用 int32_t 保存，比 int16_t 更大，需要进行扩容。

2. 计算需要的内存空间，32 * 6 - 16 * 5 = 112，申请内存。

3. 将 IntSet 中原数据扩展为 int32_t，并放到正确位置。

注意：IntSet 虽然支持升级操作，但不支持降级操作，一旦对数组进行了升级，就会一直保持升级后的状态。

6、SkipList

SkipList：是 Redis 中多层级的有序链表数据结构。

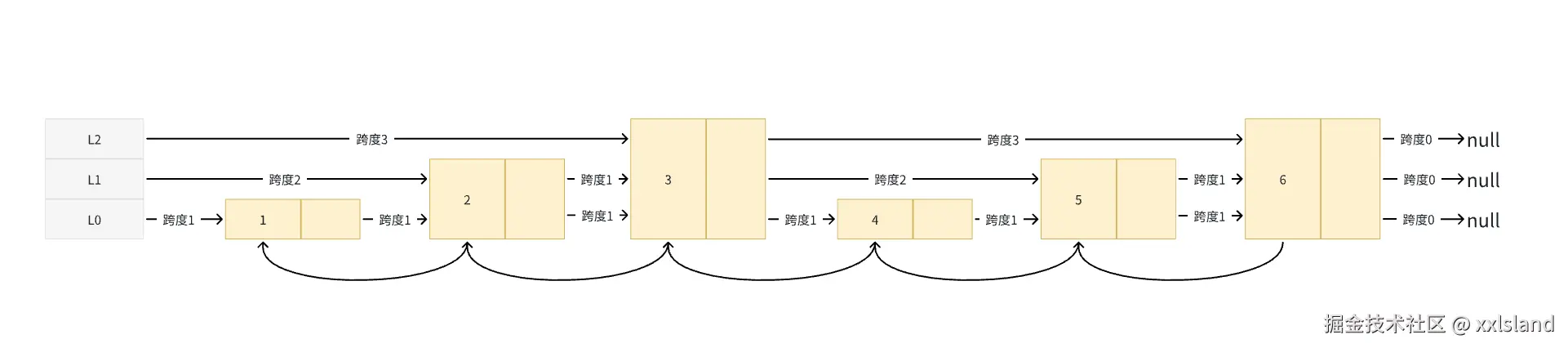

6.1 SkipList 结构

SkipList 源码：

typedef struct zskiplist {
    struct zskiplistNode *header, *tail; // 头指针、尾指针
    unsigned long length; // 跳表节点的数量
    int level; // 跳表的最大层数
}
typedef struct zskiplistNode {
    sds ele; // Zset对象的元素值
    double score; //元素权重值
    struct zskiplistNode *backward; // 后向指针
    struct zskiplistLevel {
        struct zskiplistNode *forward; // 每层上的前向指针
        unsigned long span; // 跨度
    } level[]; // level[] 中的每一个元素代表跳表的一层
} zskiplistNode;

6.2 查询

查找一个跳表节点的过程时，跳表会从头节点的最高层开始，逐一遍历每一层。在遍历某一层的跳表节点时，会用跳表节点中的 ele 和 score 来进行判断：

• 如果当前节点的 score < 要查找的 score 时，跳表就会访问该层上的下一个节点。
• 如果当前节点的 score = 要查找的 score 时，且当前节点的 ele < 要查找节点的 ele 时，会访问该层上的下一个节点。

如果都不满足或下一个节点为空，跳表会进入 level 数组里的下一层指针，沿着下一层指针继续查找。

6.3 层数设置

跳表相邻两层节点数量最理想比例为 2:1，这样查询复杂度就可以降到 O(logN)。

Redis 在创建节点时，随机生成每个节点的层数，并没有严格维持相邻两层节点数量为 2:1。

具体做法：创建节点时生成 [0~1] 的随机数。

• 若随机数 < 0.25，则层数 + 1，继续生成下一个随机数。
• 若随机数 > 0.25，结束，在计算得出的层数创建节点。

6.4 为什么使用跳表不用平衡树？

1）内存占用：

• 平衡树：每个节点包含左子树、右子树 2 个指针。
• 跳表：每个节点包含 1/(1-p) 个指针，在 Redis 中 p = 0.25，即平均 1.33 个指针。 跳表比平衡树内存占用更少。

2）范围查找：

• 平衡树：找到指定范围的小值后，还需要以中序遍历的顺序继续寻找其它不超过大值的节点。
• 跳表：找到指定范围小值后，对第 1 层链表进行若干步的遍历就可以实现。 跳表比平衡树范围查找更简单。

3）实现难度：

• 平衡树：插入和删除操作可能引发子树的调整。
• 跳表：插入和删除只需要修改相邻节点的指针。

跳表比平衡树操作实现更简单。

7、QuickList

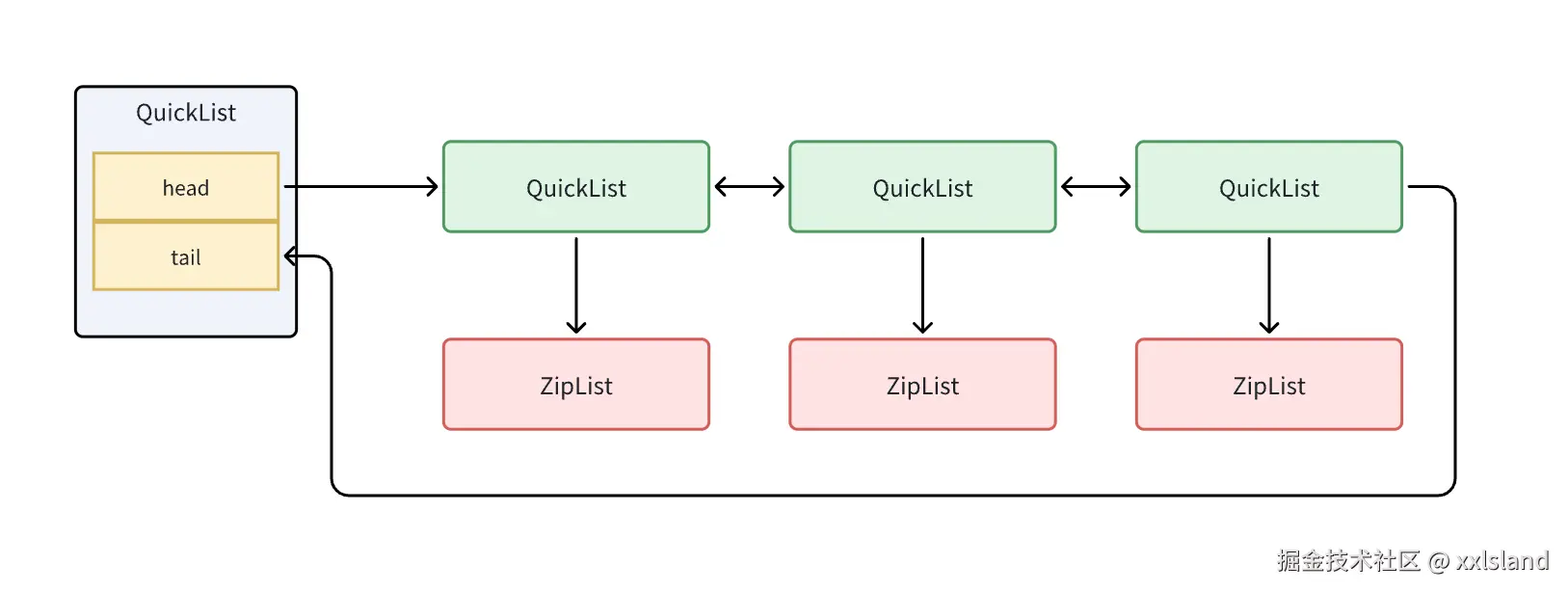

QuickList：是 Redis 中双向链表 + 压缩列表的组合数据结构。

QuickList 中每个 quicklistNode 都存在一个 ZipList，通过控制每个链表节点中的压缩列表的大小或者元素个数，来规避连锁更新的问题。

7.1 QuickList 结构

QuickList 源码：

typedef struct quicklist {
    quicklistNode *head; // 链表头
    quicklistNode *tail; // 链表尾
    unsigned long count; // ZipList 中的总元素个数
    unsigned long len;  // quicklistNodes 的个数
}
typedef struct quicklistNode {
    struct quicklistNode *prev; // 上一个 quicklistNode
    struct quicklistNode *next; // 下一个quicklistNode
    unsigned char *zl; // 指向的压缩列表
    unsigned int sz; // ziplist 的字节大小
    unsigned int count : 16; // ziplist中的元素个数
}

7.2 插入元素

向 quicklist 添加一个元素的时候，不会直接新建一个链表节点。而是检查插入位置的压缩列表是否能容纳该元素。

• 能容纳，就直接保存到 quicklistNode 结构里的压缩列表。
• 不能容纳，才会新建一个新的 quicklistNode 结构。

quicklist 会控制 quicklistNode 结构里的压缩列表的大小或者元素个数，来规避潜在的连锁更新的风险，但是这并没有完全解决连锁更新的问题。

8、ListPack

ListPack：是 Redis 推出用来替代 ZipList 的数据结构。

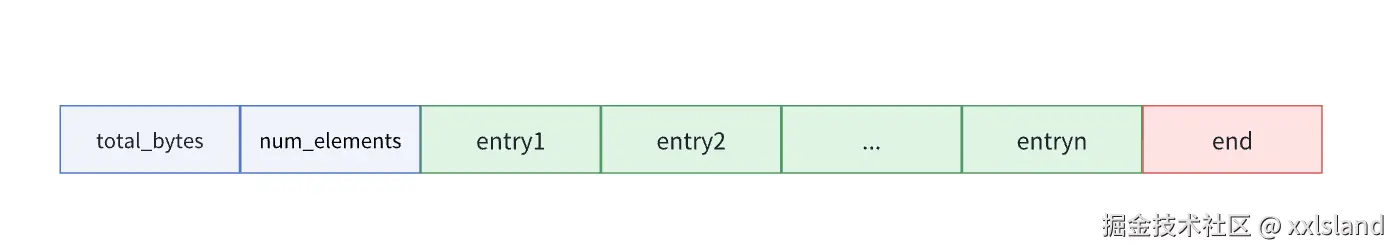

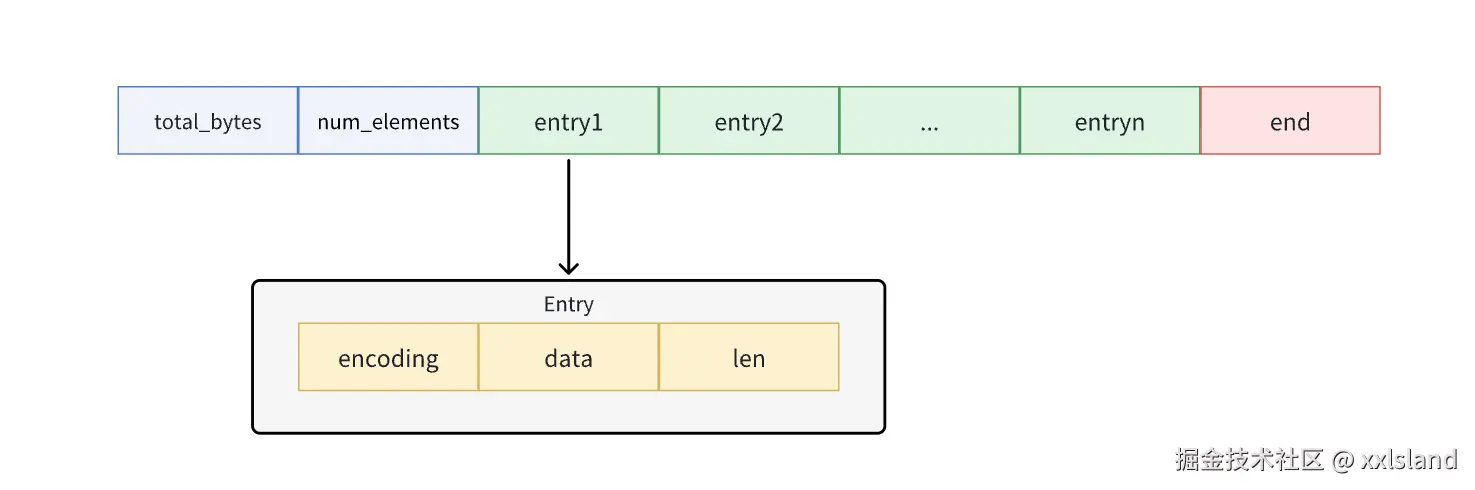

8.1 ListPack 结构

• total_tytes：存储 ListPack 占据的字节大小。
• num_elements：存储 ListPack 节点个数。
• end：结束表示，值为 0xFF。

8.2 Entry 结构

• encoding：元素的编码类型。
• data：实际存放的数据。
• len：encoding + data 的长度。
