VirtualService 和 Gateway 中hosts 字段的配置使用

半吊子运维
1,319 阅读5分钟

Istio 中的 CR 资源 VirtualService 和 Gateway 都存在 hosts 属性，而且 VirtualService.spec.http.route. destination.host 也存在 host 字段，这些字段容易让人混淆，特以此做一解释和区分。

VirtualService

定义了一系列针对指定服务的流量路由规则。每个路由规则都针对特定协议的匹配规则。如果流量符合这些特征，就会根据规则发送到服务注册表中的目标服务（或者目标服务的子集或版本）。

VirtualService 配置示例：

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: nginx
  namespace: mesh
spec:
  hosts:
    - 172.16.85.174
    - nginx-test.mesh.svc.cluster.local
    - nginx-test
  gateways:
    - mesh-gw
  http:
    - route:
        - destination:
            host: nginx
            subset: v1
          weight: 20
        - destination:
            host: nginx2
            subset: v2
          weight: 80

使用 hosts 字段列举虚拟服务的主机——即用户指定的目标或是路由规则设定的目标。这是客户端向服务发送请求时使用的一个或多个地址。只有访问客户端的 Host 字段为 hosts 配置的地址才能路由到后端服务。

hosts:

172.16.85.174
nginx-test.mesh.svc.cluster.local
nginx-test

虚拟服务主机名可以是 IP 地址、DNS 名称，或者依赖于平台的一个简称（例如 Kubernetes 服务的短名称），隐式或显式地指向一个完全限定域名（FQDN）。也可以使用通配符（“*”）前缀，让您创建一组匹配所有服务的路由规则。

上面的 VirtualService 配置了多个 hosts，并且挂载了一个 gateway，客户端直接访问后端的 service 是可以通的，但是我们通过域名访问后端服务时候就需要指定 host 了。

首先我们直接访问下gateway域名，是无法访问通的，因为 VirtualService 流量规则指定了 hosts，我们的请求 Host 没在配置列表中。

curl nginx.istio.niewx.top

如果你希望能通过域名直接访问，可以将域名配置到 hosts 下，默认发起请求的 Host 就是域名本身

spec:
  hosts:
    - 172.16.85.174
    - nginx-test.mesh.svc.cluster.local
    - nginx-test
    - nginx.istio.niewx.top

直接访问域名

bash-4.4# curl -Iv nginx.istio.niewx.top
* Rebuilt URL to: nginx.istio.niewx.top/
*   Trying 10.0.0.183...
* TCP_NODELAY set
* Connected to nginx.istio.niewx.top (10.0.0.183) port 80 (#0)
> HEAD / HTTP/1.1
> Host: nginx.istio.niewx.top
> User-Agent: curl/7.61.1
> Accept: */*
>
< HTTP/1.1 200 OK
HTTP/1.1 200 OK
< server: envoy
server: envoy
< date: Mon, 13 Sep 2021 10:34:12 GMT
date: Mon, 13 Sep 2021 10:34:12 GMT
< content-type: text/html
content-type: text/html
< content-length: 15
content-length: 15
< last-modified: Mon, 13 Sep 2021 05:50:32 GMT
last-modified: Mon, 13 Sep 2021 05:50:32 GMT
< etag: "613ee6a8-f"
etag: "613ee6a8-f"
< accept-ranges: bytes
accept-ranges: bytes
< x-envoy-upstream-service-time: 12
x-envoy-upstream-service-time: 12

<
* Connection #0 to host nginx.istio.niewx.top left intact

host

上例中的 VirtualService 指定的路由中有两个 subnet ，一个是 host: nginx ，另一个是 host: nginx2。这里的 host 值指对应的 kubernetes 中的 service 的名称，即流量目标对应的服务。

如果查找失败，则丢弃流量。Kubernetes 用户注意：当使用服务的短名称时（例如使用 reviews，而不是 reviews.default.svc.cluster.local），Istio 会根据规则所在的命名空间来处理这一名称，而非服务所在的命名空间。假设 default 命名空间的一条规则中包含了一个 reivews 的 host 引用，就会被视为 reviews.default.svc.cluster.local，而不会考虑 reviews 服务所在的命名空间。为了避免可能的错误配置，建议使用 FQDN 来进行服务引用。

Gateway

Gateway 描述了一个负载均衡器，用于承载网格边缘的进入和发出连接。这一规范中描述了一系列开放端口，以及这些端口所使用的协议、负载均衡的 SNI 配置等内容。

下面是一个网关资源的例子：

piVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: my-gateway
  namespace: default
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - dev.example.com
    - test.example.com

上述网关资源设置了一个代理，作为一个负载均衡器，为入口暴露 80 端口。网关配置被应用于 Istio 入口网关代理，我们将其部署到 istio-system 命名空间，并设置了标签 istio: ingressgateway。通过网关资源，我们只能配置负载均衡器。hosts 字段作为一个过滤器，只有以 dev.example.com 和 test.example.com 为目的地的流量会被允许通过。

为了控制和转发流量到集群内运行的实际 Kubernetes 服务，我们必须用特定的主机名（例如 dev.example.com 和 test.example.com）配置一个 VirtualService，然后将网关连接到它。

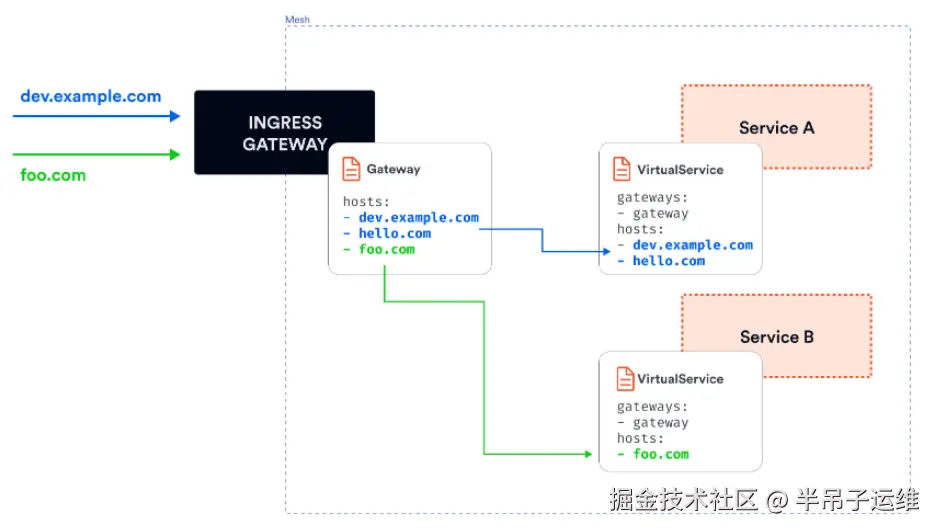

如上图，每个 CR Gateway 可以绑定多个 CR VirtualService ：

  • CR VirtualService 通过 gateways 字段中的值与 CR Gateway 绑定
  • CR Gateway 通过 hosts 字段中的匹配的 host 值选择对应的 CR VirtualService

Gateway Port

gateway 资源中的 port 是对应 istio-system命名空间下的访问地址istio-ingressgateway的端口，因为通过域名入口网关访问后，会经过 ipvs 转成 pod 地址，也就是 istio-ingressgateway-69cd5bdb68-npggn的地址，如果svc中对应的是 80->8080 那么进入该 pod 后的端口就是 8080 所以再经过 http.8080 的 route->cluster->endpoint，所以关键看 listener 的端口以及 route 中有没有该域名的配置。

# listener
istioctl proxy-config listener -n istio-system istio-ingressgateway-69cd5bdb68-npggn
istioctl proxy-config listener -n istio-system istio-ingressgateway-69cd5bdb68-npggn --port 8080 -ojson
# route
istioctl proxy-config route -n istio-system istio-ingressgateway-69cd5bdb68-npggn
istioctl proxy-config route -n istio-system istio-ingressgateway-69cd5bdb68-npggn --name http.8080 -ojson
# cluster
istioctl proxy-config clusters -n istio-system istio-ingressgateway-69cd5bdb68-npggn
istioctl proxy-config clusters -n istio-system istio-ingressgateway-69cd5bdb68-npggn --fqdn httpbin.pang.svc.cluster.local -ojson
# endpoint
istioctl proxy-config endpoint -n istio-system istio-ingressgateway-69cd5bdb68-npggn
istioctl proxy-config endpoint -n istio-system istio-ingressgateway-69cd5bdb68-npggn --cluster "outbound|8000||httpbin.pang.svc.cluster.local"

参考：
