面向对象方法-UML
概述
在软件开发中，我们经常需要向他人清晰地展示功能设计，或快速理解他人的项目。UML（统一建模语言）作为一项标准化的建模工具，能够帮助我们高效地描述系统的静态结构和动态行为，从而提升沟通效率、加深系统理解并降低开发风险。本文将重点介绍 UML 中的用例图和类图，以帮助您更好地掌握 UML 的基本概念和实际应用。
UML 定义
UML（Unified Modeling Language）是一种在软件工程中广泛使用的标准化建模语言。它通过一套图形化的符号和规则，来表示系统的静态结构和动态行为。
起源和发展
UML 由 Grady Booch、James Rumbaugh 和 Ivar Jacobson 在 20 世纪 90 年代初共同开发，初衷是统一当时存在的多种面向对象的建模方法，使软件开发人员能够使用一种通用的语言进行建模。
用途
- 规划：在规划阶段，UML 有助于捕捉和描述系统的功能需求，帮助定义系统的功能边界。
- 设计：在设计阶段，UML 可以帮助开发人员定义系统的结构和行为，清晰地表达系统的模块、类及其相互关系，从而使设计更加直观和规范
- 实现与维护：作为技术文档的一部分，提供对系统架构的全面视图，有助于后续的系统实现、维护和扩展，也帮助团队成员理解系统的设计和实现细节
UML 在软件开发生命周期中的应用
- 捕捉和描述系统的功能需求，展示系统用户（参与者）和系统之间的交互，帮助定义系统的功能边界。
- 定义系统的概念模型，展示关键业务对象及其关系，设计系统的静态结构，定义类、属性、方法及类之间的关系。
用例图
定义
用例图（Use Case Diagram）是一种行为图，用于描述系统的功能需求以及用户与系统之间的交互。通过用例图，开发团队可以明确系统需要实现的功能及其使用方式
作用
- 帮助分析和定义系统的功能需求。
- 直观展示用户与系统的交互，便于与利益相关者沟通和确认需求。
- 为后续的设计和实现提供基础。
基本元素
- 参与者（Actors）：系统外部实体，如用户、其他系统。
- 用例（Use Cases）：系统功能或服务，描述参与者与系统交互。
- 关系：包括包含（Include）、扩展（Extend）、泛化（Generalization）、依赖（Dependency）和关联（Association）等。
一个基本的用例图示例
几种用例之间的关系示例
包含关系
包含关系指的是两个用例之间，其中一个用例(基本用例)的行为包含了另外一个用例(包含用例)。 在 UML 图中，包含关系用带箭头的虚线表示，并且线上标有<>，箭头的方向是从基本用例到包含用例。
扩展关系
扩展关系是对基本用例的扩展，基本用例是一个完整的用例，即使没有子用例参与，也可以完成一个完整的功能。扩展的基本用例中存在一个扩展点，只有扩展点被激活时，子用例才会被执行。扩展关系是从扩展用例到基本用例的关系，它说明扩展用例如何插入到基本用例中。
正确使用
- 用例图应简洁，只展示主要用例。
- 参与者和用例关系应明确。
案例学习

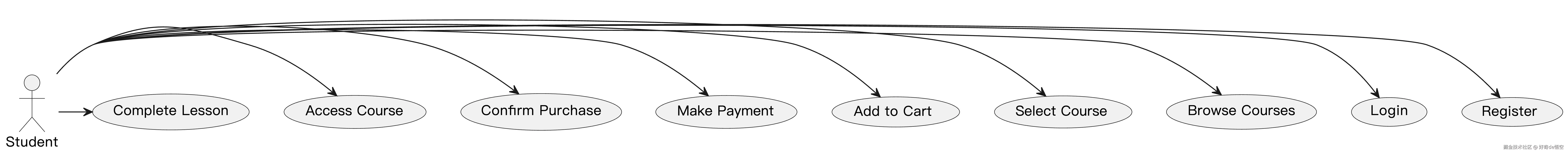

错误示例 1
错误分析：用例图过于复杂，细节过多 问题: 用例图包含过多细节，导致复杂度过高，不易理解。 解决方法: 用例图应保持简洁，只展示主要用例，详细流程可以在其他图表中展示。
正确示例 1

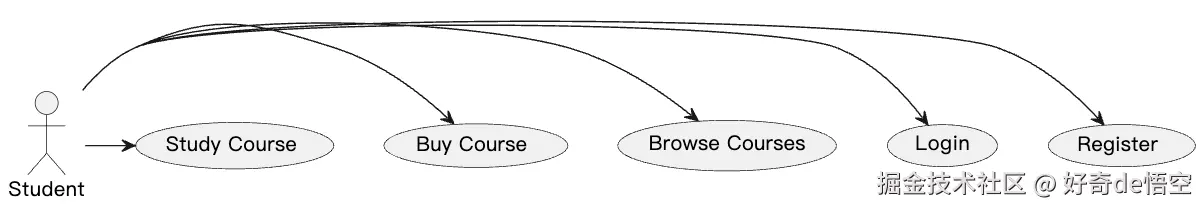

错误示例 2
错误分析：用例之间缺少关联关系 问题: 各用例之间没有关联关系，未能体现用例的依赖或包含关系。 解决方法: 使用包含关系或扩展关系来表示用例之间的依赖

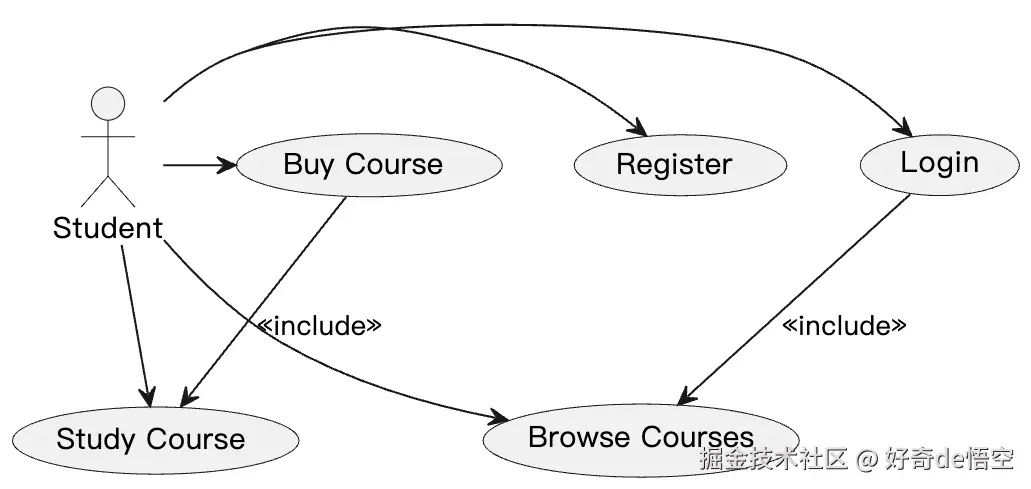

正确示例 2
常见错误及避免方法
- 用例过于详细或笼统
- 过于详细的用例图容易使图变得复杂，不利于理解。
- 过于笼统的用例图则可能遗漏重要的功能需求。 避免方法：保持用例图的适当粒度，确保每个用例描述一个具体功能。
- 参与者角色不明确
- 未明确区分参与者的不同角色，容易导致混淆。 避免方法：确保参与者角色明确，并与相应的用例准确关联。
类图
定义
类图（Class Diagram）是一种结构图，用于描述系统的静态结构，展示系统中类、接口及其关系。 类图展示了类的属性、方法及类之间的关系，如继承、实现、关联等。
作用
- 帮助理解和设计系统的静态结构。
- 提供系统类的详细描述，为代码实现提供蓝图。
- 促进开发团队对系统架构和设计的理解和沟通。
基本元素
- 类（Classes）：表示系统中的一个对象类型，包含属性和方法。类通常用一个矩形表示，矩形分为三部分：类名、属性和方法。
- 属性（Attributes）：表示类的特性或数据，通常在类图中显示在类名下方的部分。
- 方法（Methods）：表示类的操作或行为，通常在类图中显示在属性下方的部分。
- 关系（Relationships）：包括关联（Association）、聚合（Aggregation）、组合（Composition）、继承（Generalization）、实现（Realization）、依赖（Dependency）。
类图的关系
关联（Association）：实线箭头，两个类之间的关系，表示一个类的实例可以与另一个类的实例相关联。 A 类与 B 类之间有一个关联关系，用实线表示。 依赖（Dependency）：虚线箭头，一个类依赖于另一个类，通常表示使用关系，例如一个类的方法中使用了另一个类作为参数或局部变量。 A 类依赖于 F 类，用虚线箭头表示，箭头指向 F 类。 聚合（Aggregation）：空心菱形和实线。表示整体和部分的关系，但部分可以独立于整体存在。 A 类聚合了 C 类，用空心菱形和实线表示，菱形在 A 类的一端。 组合（Composition）：实心菱形和实线。表示整体和部分的强关系，部分不能独立于整体存在。 A 类组合了 D 类，用实心菱形和实线表示，菱形在 A 类的一端。 继承（Generalization）：空心箭头和实线。表示类与子类之间的关系，子类继承父类的属性和方法。 E 类继承了 A 类，用空心箭头和实线表示，箭头指向 A 类。 实现（Realization）：空心箭头和虚线。表示类实现接口，类提供接口定义的方法实现。 E 类实现了接口 I，用空心箭头和虚线表示，箭头指向接口 I。
正确使用
合理的类和关系设计：类图应清晰展示系统的结构，类的属性和方法应合理定义。类之间的关系应准确表示，包括继承、实现、关联、聚合和组合等。 继承和实现关系应清晰展示：继承关系应清晰，父类和子类之间的关系应明确表示。实现关系应准确，类与接口之间的实现关系应清晰展示。
案例学习

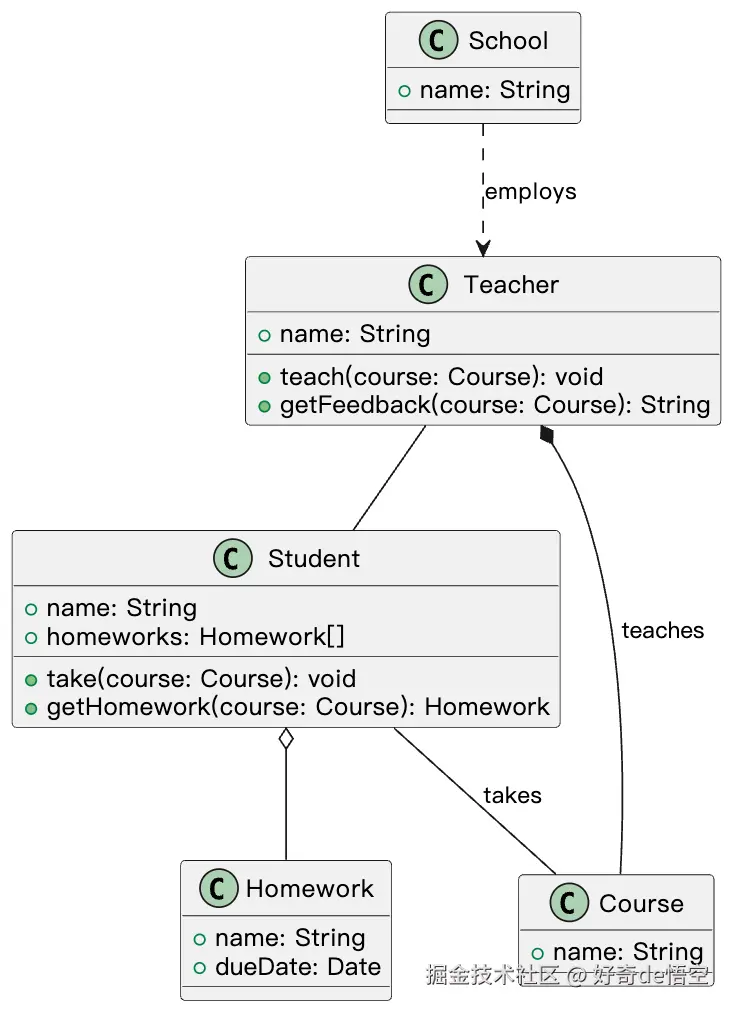

案例 1
错误分析 错误的依赖关系（School ..> Teacher : employs）： 在实际中，雇佣关系应该是更强的关联关系或聚合关系。依赖关系（虚线箭头）通常用于表示临时的、弱的关系，如方法参数，而雇佣关系是长期的
组合关系误用（Teacher *-- Course）： 组合关系表示生命周期的依赖性，但课程的生命周期不应该依赖于教师。正确的关系应该是依赖关系。
错误的关联关系（Student -- Course）： 使用了普通的实线关联关系，但没有准确表达学生与课程之间的动态依赖。正确的关系应该是依赖关系。
聚合关系误用（Student o-- Homework）： 聚合关系表示部分可以独立于整体存在，但作业是学生的一部分，正确的关系应该是组合关系。

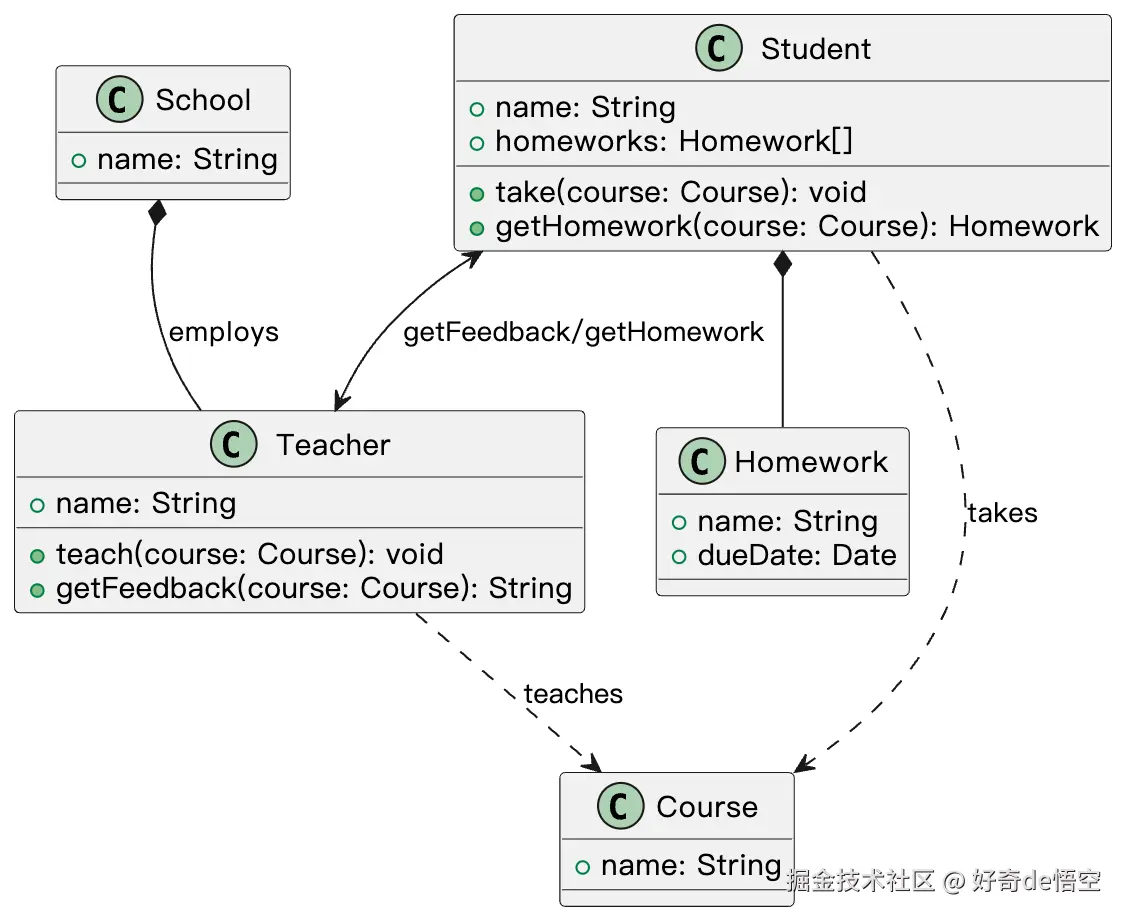

正确示例
如何区分依赖、关联、聚合、组合关系？ 依赖关系表示一个类使用到另一个类的功能，这种关系是临时的和使用上的 特点：临时性的，A 类使用 B 类的某些功能，B 类可以独立存在，B 的变更会影响到 A
关联关系表示类之间的基本连接，表示一个类的对象可以知道另一个类的对象 特点：持久性的，双向或单向的导航
聚合关系是一种特殊的关联关系，表示一个类包含另一个类的对象，但这些对象在其生命周期内独立存在。 特点：整体-部分关系，部分可以独立于整体存在
组合关系也是一种特殊的关联关系，表示一个类包含另一个类的对象，且这些对象在包含类的生命周期内依赖存在。 特点：强整体-部分关系，部分不能独立于整体存在

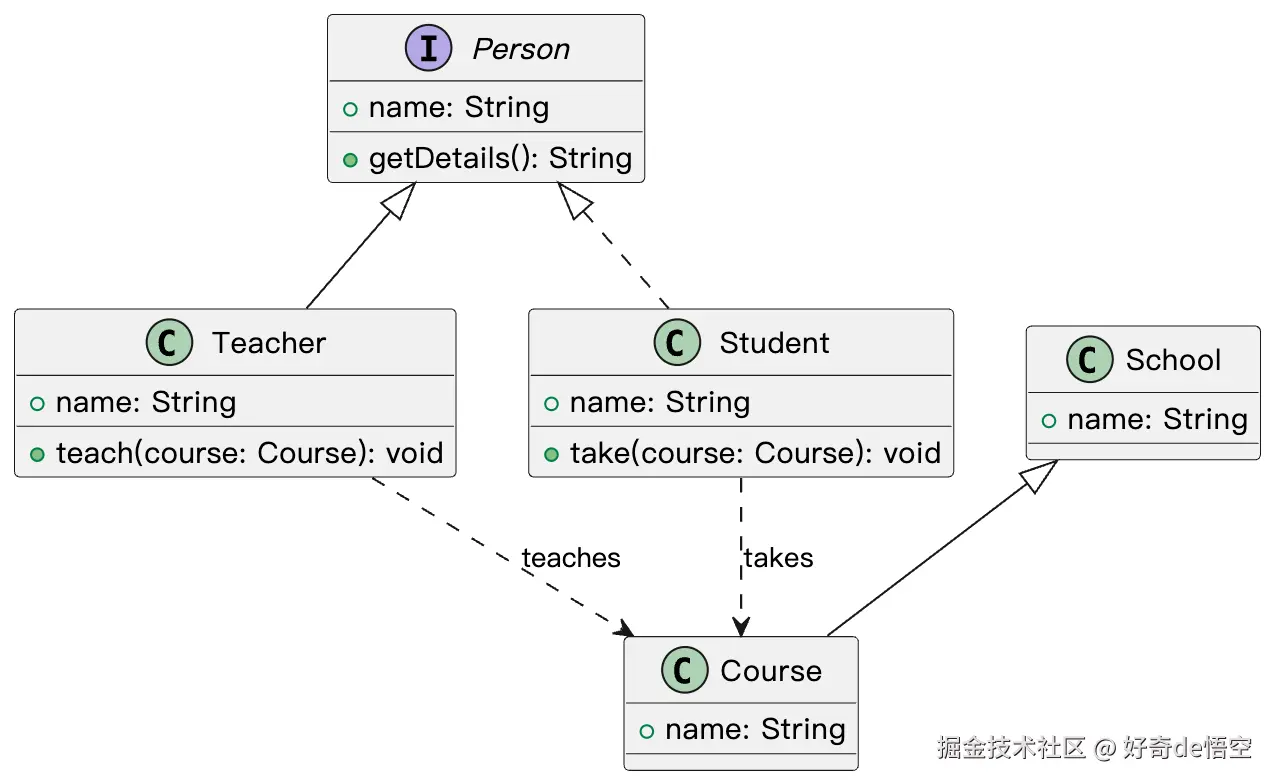

案例 2
错误分析 错误的实现关系（Person <|-- Teacher）： Teacher 类与 Person 接口之间使用了继承关系（空心箭头），这是错误的。接口应该使用实现关系（带虚线的空心箭头）。
错误的继承关系（School <|-- Course）： School 类与 Course 类之间使用了继承关系（空心箭头），这是错误的。Course 不应该是 School 的子类，它们之间没有父子类的关系。

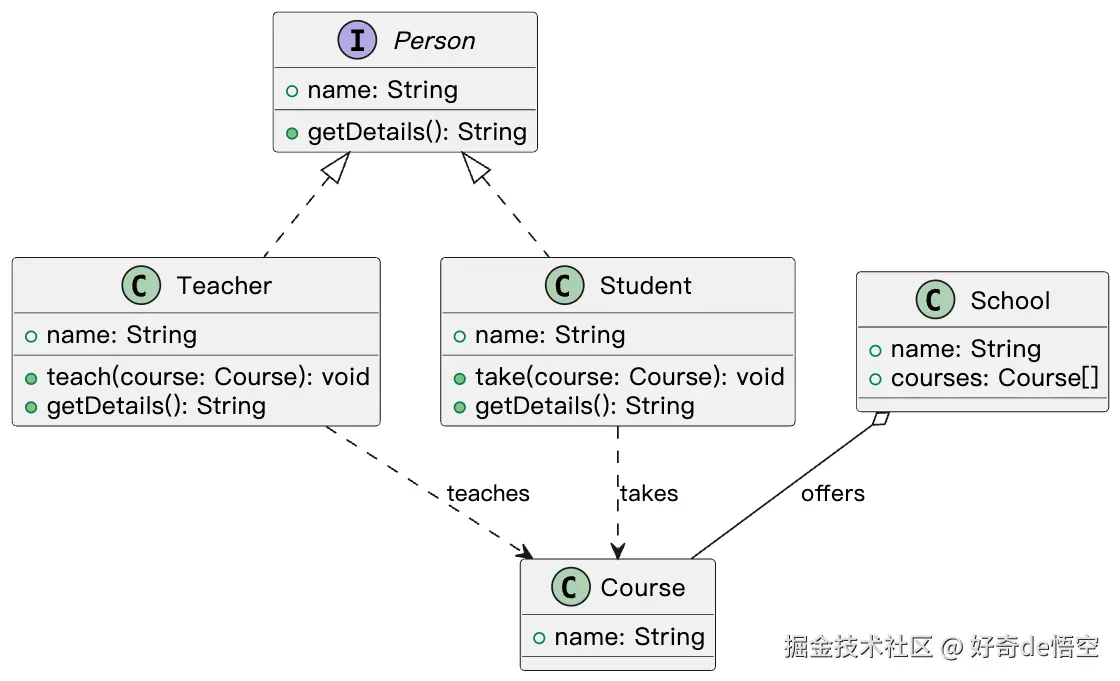

正确示例
如何区分继承、实现关系？ 继承关系表示一个类（子类）从另一个类（父类）继承属性和方法，形成**“is-a”**的关系，例如苹果-水果 特点: 父类与子类之间的关系，子类继承父类的所有属性和方法 子类可以重写父类的方法，子类是父类的特化（specialization），是对父类的一种更具体、更详细的表达
实现关系表示一个类（实现类）实现了一个接口（interface）或抽象类，形成**"can-do"**的关系， 特点: 接口或抽象类与实现类之间的关系，实现类必须实现接口或抽象类定义的所有方法 实现类可以有多个接口，实现类是接口的实现（realization）
案例 3

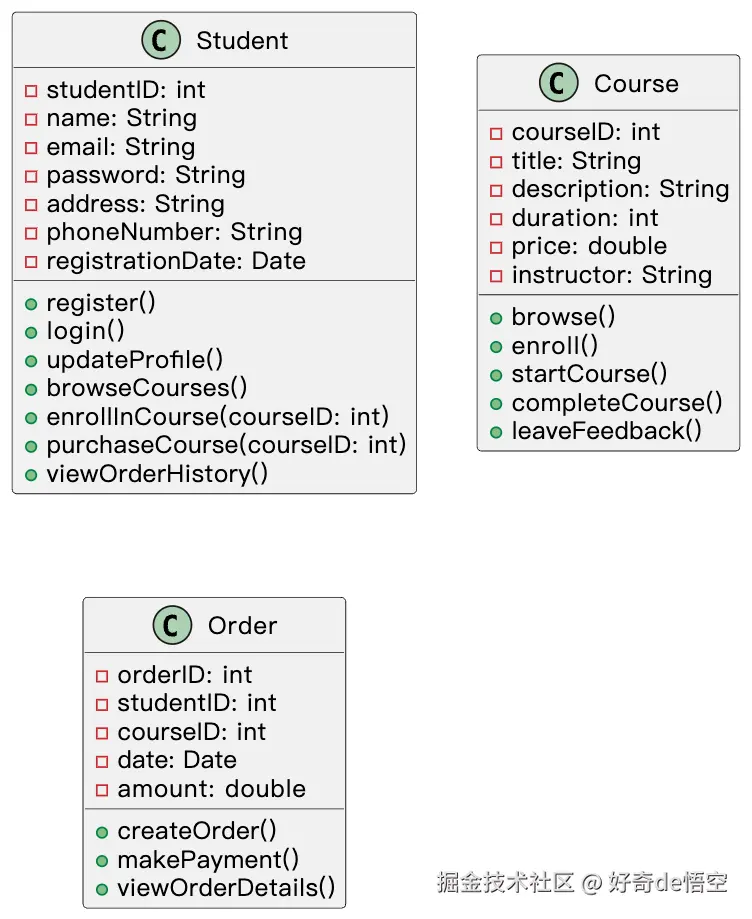

错误分析 问题: 类图过于复杂，包含太多的属性和方法，导致难以阅读和理解。 解决方法: 类图应保持简洁，只展示主要属性和方法，详细的实现可以在文档中描述。

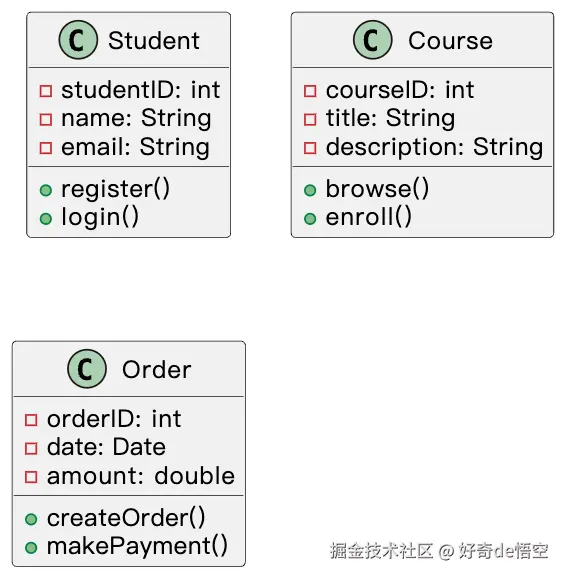

正确示例
常见错误及避免方法
- 类设计过于复杂或简单 类图过于复杂会使图难以理解，过于简单则可能遗漏重要信息。 避免方法：保持适当的粒度，确保类的属性和方法合理，关系清晰。
- 类图关系混乱 类之间的关系不明确，容易导致误解和设计错误。 避免方法：确保关系清晰、准确，并合理使用继承、实现、关联、聚合和组合等关系。
总结
正确使用 UML 的好处
- 提高沟通效率：使用 UML 图表，开发团队可以更高效地沟通系统需求和设计，减少误解和信息遗漏。UML 提供了一种通用的表达方式，使得不同背景的团队成员能够更容易理解系统模型。
- 增强系统理解：UML 图表帮助开发人员更全面地理解系统的结构和行为，促进系统分析和设计的深入思考。通过直观的图形表示，开发人员可以更容易识别系统中的关键组件和交互关系。
- 降低开发风险：在项目早期使用 UML 进行建模，可以发现和解决潜在的问题，减少后期修改的成本。UML 图表提供了系统的全局视图，有助于确保各个部分设计的一致性和完整性。
