💡本章重点

  • 基于多模板配准的心腔分割算法

🍞一. 概述

本文复现论文 Automatic Whole Heart Segmentation in CT Images Based on Multi-atlas Image Registration[1] 提出的心腔分割算法。

整个心脏子结构的准确分割、建模和分析对于临床应用的开发非常重要。然而，对全部心脏子结构的分割十分具有挑战性，且目前仍然依赖手动操作。为了解决这一难题，该论文提出了一种基于多模板图像配准的自动全心分割算法。

论文所提出的方法对患者CT图像中心脏部分的七个子结构进行图像分割。子结构包含：左心室腔、右心室血液腔、左心房腔、右心房血液腔、左心室心肌、从主动脉瓣到心房上部水平的上行主动脉干、从肺动脉瓣到分叉点的肺动脉干。

论文提出的算法主要包含三个步骤：感兴趣区域获取、精确分割、结果融合。

该论文基于多模态全心脏分割挑战赛（MM-WHS 2017）数据集进行测试。该数据集包含：训练数据（20张CT图像）和测试数据（40张CT图像），且所有数据均为从真实的临床环境中获取。其中每张CT图像附带了一张标记了七个心脏子结构的标签图像。

🍞二. 算法原理

论文提出的算法主要包含三步：

  • 第一步，获取感兴趣区域ROI（Region of Interest）。首先，将患者CT图像与模板图像统一下采样为低清晰度图像；然后，使用仿射配准（Affine registration）将患者图像与模板图像配准；最后，使用输出的配准参数对模板的心脏标签图像进行变换，获取ROI。

  • 第二步，对心脏进行精确分割。首先，利用ROI对原始的患者CT图像进行裁剪；然后，基于两步配准（仿射配准、B-样条配准）将裁剪后图像与模板图像进行配准；最后，使用输出的配准参数对模板的各标签图像进行变换，获取对患者CT图像中心脏的精确分割。

  • 第三步，筛选模板并集成结果。首先，基于两步配准中仿射配准结果的互信息MI（Mutual Information）对模板进行排序和过滤，并选择一定数量的模板参与后序步骤；然后，重新使用B-样条非刚性配准获取对患者CT图像中心脏的精确分割；最后，将各个模板的互信息作为权重，利用投票对分割结果进行融合，获取最终结果。

🍞三.核心逻辑

由于官方数据集并没有提供全心脏标签，原文也未对全心脏标签的获取方法进行解释，故本文删去了原算法的裁剪步骤，具体的核心逻辑如下所示：

from utils import config_read
from heart_seg import affine_registration, bspline_registration, label_transform
import os
import itk
import numpy as np
from sklearn.metrics import mutual_info_score
from datetime import datetime

if __name__ == "__main__":
    # 读取配置
    args = config_read("./config.json")
    # 新建结果目录
    result_path = os.path.join(args.result_path, datetime.now().strftime("%Y%m%d_%H%M%S"))
    if not os.path.exists(result_path):
        os.mkdir(result_path)
    # 测试样本地址
    test_path_list = [os.path.join(args.test_path, "ct_test_%s_image.nii.gz"%str(i+2001)) for i in range(args.test_num)]
    for test_id in range(len(test_path_list)):
        # 读取测试图像
        test_path = test_path_list[test_id]
        test_image = np.asarray(itk.imread(test_path, itk.F))
        # 训练样本地址
        train_path_list = [os.path.join(args.train_path, "ct_train_%s_image.nii.gz"%str(i+1001)) for i in range(args.train_num)]
        atlas_mi = []
        for train_path in train_path_list:
            # 读取训练图像
            train_image = np.asarray(itk.imread(train_path, itk.F))
            # 利用仿射配准对齐患者CT与模板图像
            train_image_affine, _ = affine_registration(test_image, train_image)
            # 计算患者图像与变换后模板图像的互信息
            mi = mutual_info_score(test_image.ravel(), train_image_affine.ravel())
            atlas_mi.append(mi)
        # 筛选模板
        choosed_ids = sorted(range(len(atlas_mi)), key=lambda i: atlas_mi[i], reverse=True)[:args.atlas_num]
        logits = np.zeros((test_image.shape[0], test_image.shape[1], test_image.shape[2], 7), dtype=np.float32)
        for id in choosed_ids:
            train_image = np.asarray(itk.imread(train_path_list[id], itk.F))
            # 利用B-样条配准对齐患者CT与模板图像
            _, transform_parameters = bspline_registration(test_image, train_image)
            # 读取模板标签
            label_image = np.asarray(itk.imread(os.path.join(args.train_path, "ct_train_%s_label.nii.gz"%str(id+1001)), itk.F))
            # 利用B-样条配准结果的变换参数对模板图像的子结构标签图像进行变换，获得对患者心脏的精确分割。
            transformed_labels = label_transform(label_image, transform_parameters)
            # 利用之前获取的互信息作为权重，以投票的方式融合各个模板的精确分割结果。
            logits = logits + transformed_labels * atlas_mi[id]
        predicted = np.argmax(logits, dim=-1)
        # 存储最终的分割结果
        np.save(os.path.join(result_path, "ct_test_%s_predicted.npy"%str(test_id+2001)), predicted)

使用方式

  • 代码的运行环境可通过如下命令进行配置：
pip install numpy
pip install itk-elastix
pip install scikit-learn
pip install matplotlib
pip install tqdm
  • 解压附件压缩包并进入。如果是Linux系统，请使用如下命令：
unzip Multi-Atlas-Registration.zip
cd Multi-Atlas-Registration

  • 实验数据可通过如下链接进行下载：

    • 训练数据图像、训练数据标签、测试数据图像下载链接见附件READ.ME

    • 测试数据标签下载链接见附件READ.ME（非必要）

  • 将下载好的数据放置在Multi-Atlas-Registration/dataset目录下的合适位置，完整的目录结构应当如下图所示：

Multi-Atlas-Registration
│
├──datasets
│    │
│    ├── ct_train
│    │   ├── ct_train_1001_image.nii.gz
│    │   ├── ct_train_1001_label.nii.gz
│    │   ├── ct_train_1002_image.nii.gz
│    │   ├── ct_train_1002_label.nii.gz
│    │   └── ...
│    │
│    └── ct_test
│        ├── ct_test_2001_image.nii.gz
│        ├── ct_test_2002_image.nii.gz
│        └── ...
│
├──results
│    │
│    └── example
│        ├── example_image.nii.gz
│        └── example_predicted.npy
├──config.json
├──heart_seg.py
├──utils.py
├──main.py
├──example.py
└──README.md

🍞四.效果演示

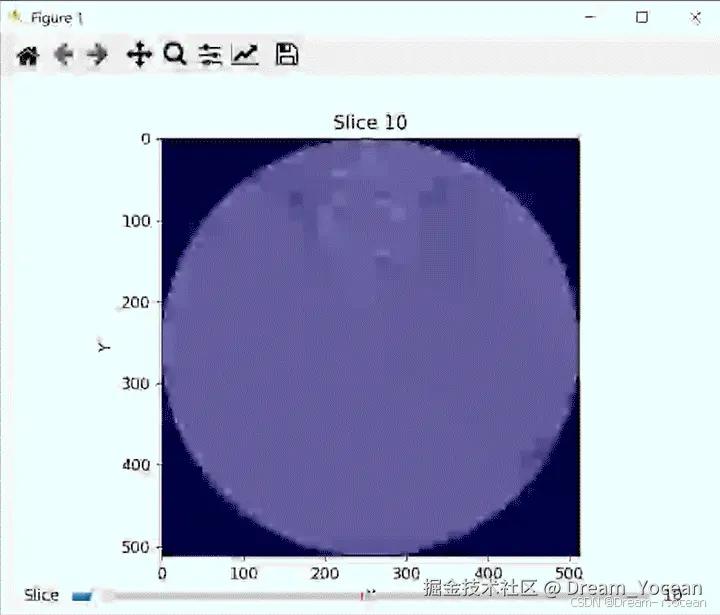

配置环境并下载示例后，运行附件目录中的example.py脚本，效果如下：

在这里插入图片描述
