Anr 触发流程
埋炸弹
Context.startService
调用链如下：
AMS.startService
ActiveServices.startService
ActiveServices.realStartServiceLocked
private final void realStartServiceLocked(ServiceRecord r, ProcessRecord app, boolean execInFg) throws RemoteException {
...
//1、这里会发送delay消息(SERVICE_TIMEOUT_MSG)
bumpServiceExecutingLocked(r, execInFg, "create");
try {
...
//2、通知AMS创建服务
app.thread.scheduleCreateService(r, r.serviceInfo,
mAm.compatibilityInfoForPackageLocked(r.serviceInfo.applicationInfo),
app.repProcState);
}
...
}
- 注释1的bumpServiceExecutingLocked内部调用scheduleServiceTimeoutLocked
void scheduleServiceTimeoutLocked(ProcessRecord proc) {
...
Message msg = mAm.mHandler.obtainMessage(
ActivityManagerService.SERVICE_TIMEOUT_MSG);
msg.obj = proc;
// 发送deley消息，前台服务是20s，后台服务是10s
mAm.mHandler.sendMessageDelayed(msg,
proc.execServicesFg ? SERVICE_TIMEOUT : SERVICE_BACKGROUND_TIMEOUT);
}
- 注释2通知AMS启动服务之前，注释1处发送Handler延时消息，埋下炸弹，如果10s内（前台服务是20s）没人来拆炸弹，炸弹就会爆炸，即
ActiveServices#serviceTimeout方法会被调用
拆炸弹
- 启动一个Service，先要经过AMS管理，然后AMS会通知应用进程执行Service的生命周期，
ActivityThread的handleCreateService方法会被调用 - ActivityThread#handleCreateService
private void handleCreateService(CreateServiceData data) {
try {
...
Application app = packageInfo.makeApplication(false, mInstrumentation);
service.attach(context, this, data.info.name, data.token, app,
ActivityManager.getService());
//1、service onCreate调用
service.onCreate();
mServices.put(data.token, service);
try {
//2、拆炸弹在这里
ActivityManager.getService().serviceDoneExecuting(data.token, SERVICE_DONE_EXECUTING_ANON, 0, 0);
} catch (RemoteException e) {
throw e.rethrowFromSystemServer();
}
}
}
注释1，Service的onCreate方法被调用，
注释2，调用AMS的serviceDoneExecuting方法，最终会调用到ActiveServices. serviceDoneExecutingLocked
private void serviceDoneExecutingLocked(ServiceRecord r, boolean inDestroying, boolean finishing) {
// ...
// 移除delay消息
mAm.mHandler.removeMessages(ActivityManagerService.SERVICE_TIMEOUT_MSG, r.app);
//...
}
- 可以看到，
onCreate方法调用完之后，就会移除delay消息，炸弹被拆除。
引爆炸弹
- 假设Service的onCreate执行超过10s，那么炸弹就会引爆，也就是
ActiveServices#serviceTimeout方法会被调用
void serviceTimeout(ProcessRecord proc) {
...
if (anrMessage != null) {
mAm.mAppErrors.appNotResponding(proc, null, null, false, anrMessage);
}
...
}
- 所有ANR，最终都会调用
AppErrors的appNotResponding方法 - AppErrors #appNotResponding
final void appNotResponding(ProcessRecord app, ActivityRecord activity,
ActivityRecord parent, boolean aboveSystem, final String annotation) {
...
//1、写入event log
// Log the ANR to the event log.
EventLog.writeEvent(EventLogTags.AM_ANR, app.userId, app.pid,
app.processName, app.info.flags, annotation);
...
//2、收集需要的log，anr、cpu等，StringBuilder凭借
// Log the ANR to the main log.
StringBuilder info = new StringBuilder();
info.setLength(0);
info.append("ANR in ").append(app.processName);
if (activity != null && activity.shortComponentName != null) {
info.append(" (").append(activity.shortComponentName).append(")");
}
info.append("\n");
info.append("PID: ").append(app.pid).append("\n");
if (annotation != null) {
info.append("Reason: ").append(annotation).append("\n");
}
if (parent != null && parent != activity) {
info.append("Parent: ").append(parent.shortComponentName).append("\n");
}
ProcessCpuTracker processCpuTracker = new ProcessCpuTracker(true);
...
// 3、dump堆栈信息，包括java堆栈和native堆栈，保存到文件中
// For background ANRs, don't pass the ProcessCpuTracker to
// avoid spending 1/2 second collecting stats to rank lastPids.
File tracesFile = ActivityManagerService.dumpStackTraces(
true, firstPids,
(isSilentANR) ? null : processCpuTracker,
(isSilentANR) ? null : lastPids,
nativePids);
String cpuInfo = null;
...
//4、输出ANR 日志
Slog.e(TAG, info.toString());
if (tracesFile == null) {
// 5、没有抓到tracesFile，发一个SIGNAL_QUIT信号
// There is no trace file, so dump (only) the alleged culprit's threads to the log
Process.sendSignal(app.pid, Process.SIGNAL_QUIT);
}
StatsLog.write(StatsLog.ANR_OCCURRED, ...)
// 6、输出到drapbox
mService.addErrorToDropBox("anr", app, app.processName, activity, parent, annotation, cpuInfo, tracesFile, null);
...
synchronized (mService) {
mService.mBatteryStatsService.noteProcessAnr(app.processName, app.uid);
//7、后台ANR，直接杀进程
if (isSilentANR) {
app.kill("bg anr", true);
return;
}
//8、错误报告
// Set the app's notResponding state, and look up the errorReportReceiver
makeAppNotRespondingLocked(app,
activity != null ? activity.shortComponentName : null,
annotation != null ? "ANR " + annotation : "ANR",
info.toString());
//9、弹出ANR dialog，会调用handleShowAnrUi方法
// Bring up the infamous App Not Responding dialog
Message msg = Message.obtain();
msg.what = ActivityManagerService.SHOW_NOT_RESPONDING_UI_MSG;
msg.obj = new AppNotRespondingDialog.Data(app, activity, aboveSystem);
mService.mUiHandler.sendMessage(msg);
}
}
主要流程如下：
1、写入event log
2、写入 main log
3、生成tracesFile
4、输出ANR logcat（控制台可以看到）
5、如果没有获取到tracesFile，会发一个SIGNAL_QUIT信号，这里看注释是会触发收集线程堆栈信息流程，写入traceFile
6、输出到drapbox
7、后台ANR，直接杀进程
8、错误报告
9、弹出ANR dialog，会调用 AppErrors#handleShowAnrUi方法。
ANR触发流程小结
ANR触发流程，可以比喻为埋炸弹和拆炸弹的过程，
以启动Service为例，Service的onCreate方法调用之前会使用Handler发送延时10s的消息，Service 的onCreate方法执行完，会把这个延时消息移除掉。
假如Service的onCreate方法耗时超过10s，延时消息就会被正常处理，也就是触发ANR，会收集cpu、堆栈等信息，弹ANR Dialog。
service、broadcast、provider 的ANR原理都是埋定时炸弹和拆炸弹原理，
但是input的超时检测机制稍微有点不同，需要等收到下一次input事件，才会去检测上一次input事件是否超时，input事件里埋的炸弹是普通炸弹，需要通过扫雷来排查

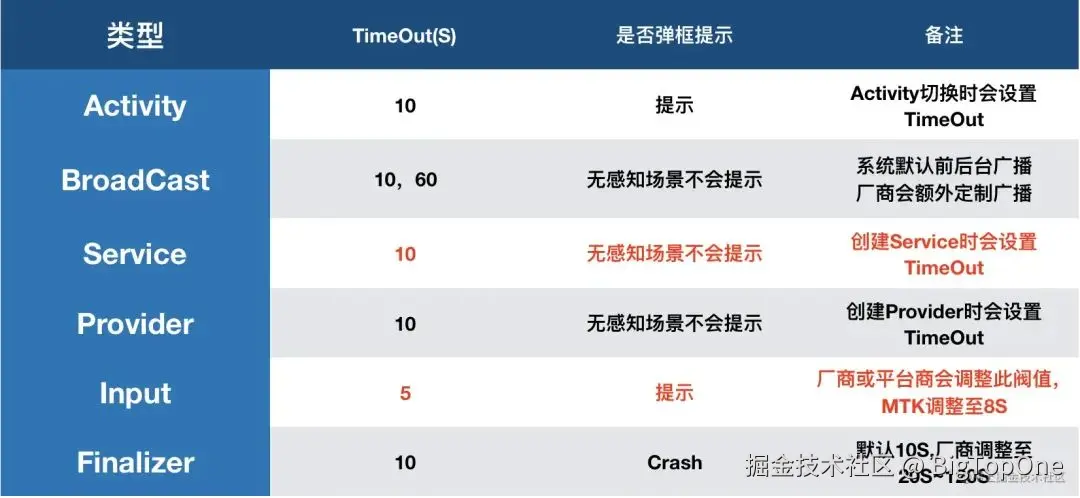

Anr 发生的场景
Anr 发生的原因
- 系统资源不足，其它进程或线程存在严重资源抢占，如 IO，Mem，CPU
- 线程间存在资源抢占，比如死锁等
- 主线程繁忙，用户输入得不到及时响应
传统监控(线下)
- 利用 Printer
public interface Printer {
/**
* Write a line of text to the output. There is no need to terminate
* the given string with a newline.
*/
void println(String x);
}
```java
public static void loop() {
for (;;) {
//1、取消息
Message msg = queue.next(); // might block
...
//2、消息处理前回调
if (logging != null) {
logging.println(">>>>> Dispatching to " + msg.target + " " +
msg.callback + ": " + msg.what);
}
...
//3、消息开始处理
msg.target.dispatchMessage(msg);// 分发处理消息
...
//4、消息处理完回调
if (logging != null) {
logging.println("<<<<< Finished to " + msg.target + " " + msg.callback);
}
}
...
}
注释2和注释4的logging.println是谷歌提供给我们的一个接口，可以监听Handler处理消息耗时，我们只需要调用Looper.getMainLooper().setMessageLogging(printer)，即可从回调中拿到Handler处理一个消息的前后时间。
需要注意的是，监听到发生卡顿之后，dispatchMessage 早已调用结束，已经出栈，此时再去获取主线程堆栈，堆栈中是不包含卡顿的代码的。
所以需要在后台开一个线程，定时获取主线程堆栈，将时间点作为key，堆栈信息作为value，保存到Map中，在发生卡顿的时候，取出卡顿时间段内的堆栈信息即可。
不过这种方案只适合线下使用，原因如下：
logging.println("<<<<< Finished to " + msg.target + " " + msg.callback);存在字符串拼接，频繁调用，会创建大量对象，造成内存抖动。- 后台线程频繁获取主线程堆栈，对性能有一定影响，获取主线程堆栈，会暂停主线程的运行。
AMS字节码插桩监控(线上)
- 目前微信的Matrix 使用的卡顿监控方案就是字节码插桩
// 插桩前
fun method(){
run()
}
// 插桩后
fun method(){
input(1)
run()
output(1)
}

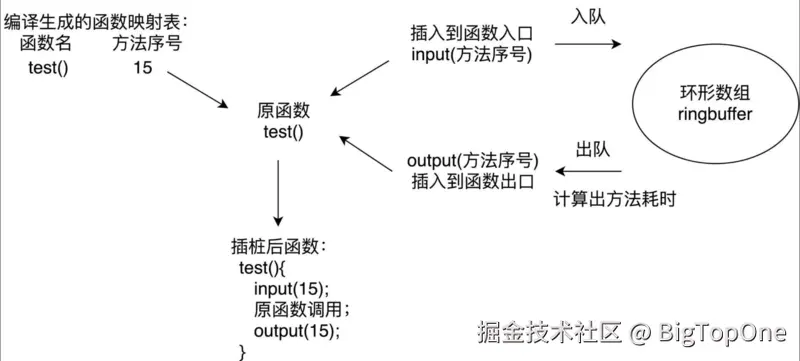

插桩需要注意的问题：
- 避免方法数暴增：在方法的入口和出口应该插入相同的函数，在编译时提前给代码中每个方法分配一个独立的 ID 作为参数。
- 过滤简单的函数：过滤一些类似直接 return、i++ 这样的简单函数，并且支持黑名单配置。对一些调用非常频繁的函数，需要添加到黑名单中来降低整个方案对性能的损耗。
微信Matrix做了大量优化，整体包体积增加1%-2%，帧率下降2帧以内，对性能影响整体可以接受，不过依然只会在灰度包使用。
Anr收集流程

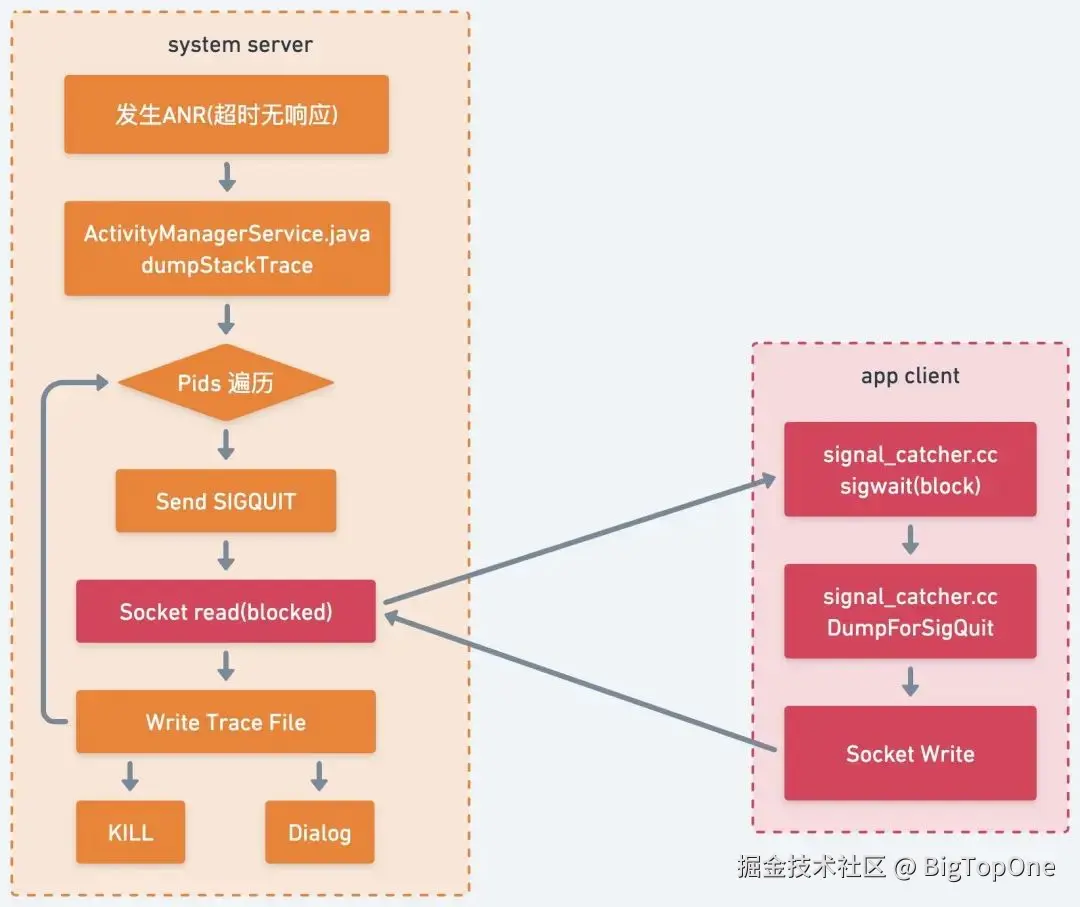

- 发生 ANR 后，系统会采集许多进程数据，进行堆栈转储，以生成 ANR Trace文件。其中，第一个被采集的进程必定是发生 ANR 的进程。
- 系统会向这些应用进程发送 SIGQUIT 信号，这些应用进程收到信号后开始进行堆栈转储
- 应用进程 Dump 堆栈成功后通过 Socket 与系统进程通信写 Trace 文件
- 在 Trace 文件写入完成后，如果发生 ANR 的进程是前台进程则弹出 Dialog，否则则直接杀死进程
Signal Catcher 的 Dump 发生在应用进程，并且通过 Socket Writer 来写 Trace的。如果我们能够在这个 write 方法上进行 Hook，就可以获取到系统记录下来的 ANR Trace 内容。这个内容非常全面，包括了所有线程的各种状态、锁和堆栈信息（包括 native 堆栈），对于排查问题非常有帮助，特别是一些与 native 问题、死锁等有关的问题。

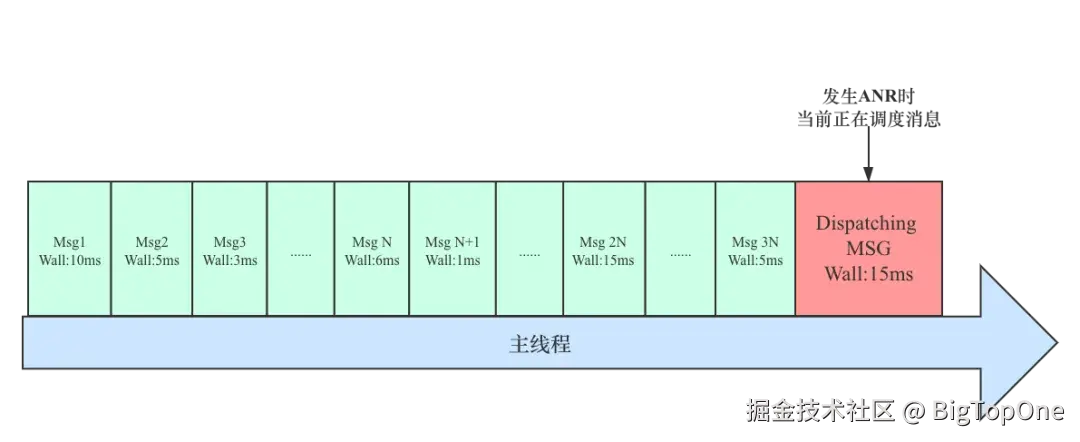

ANR 问题很多场景都是历史消息耗时较长并不断累加后导致的，但是在 ANR 发生时我们并不知道之前都调度了哪些消息，如果可以监控每次消息调度的耗时并记录，当发生 ANR 时，获取这些记录信息，并能计算出当前正在执行消息的耗时，是不是就可以清晰的知道 ANR 发生前主线程都发生了什么？按照这个思路，整理出如下示意图：

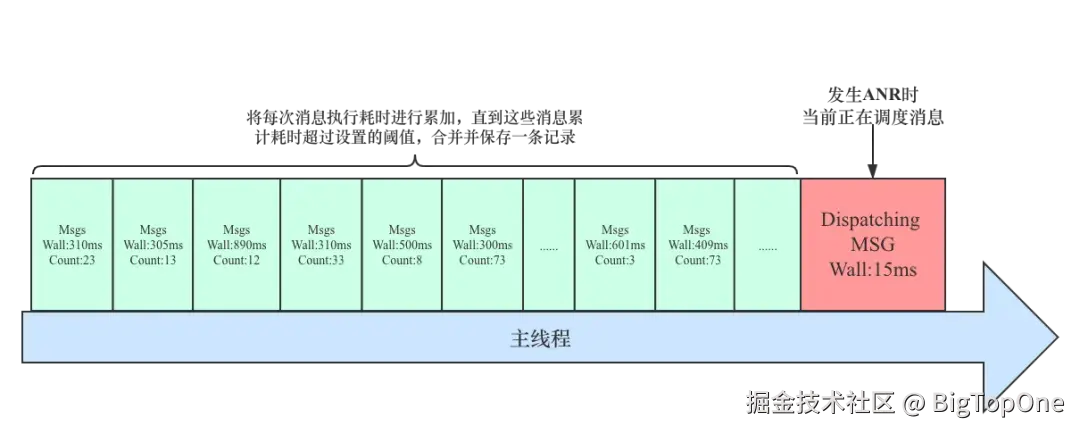

关键消息聚合：
Linux Nice值
-
Nice值的范围是-20~+19，拥有Nice值越大的进程的实际优先级越小（即Nice值为+19的进程优先级最小，为-20的进程优先级最大），默认的Nice值是0。由于Nice值是静态优先级，所以一经设定，就不会再被内核修改，直到被重新设定。Nice值只起干预CPU时间分配的作用，实际中的细节，由动态优先级决定。
-
“Nice值”这个名称来自英文单词nice，意思为友好。Nice值越高，这个进程越“友好”，就会让给其他进程越多的时间。
