Openpose源码解析篇
写在前面
Hello，大家好，我是小苏👦👦👦
在上一节中，我已经为大家介绍了Openpose的原理，还不清楚的速速点击下列连接了解详情：
在这一节中，主要来为大家介绍Openpose的源码，着重介绍其标签的构建和网络的搭建。需要注意的是，本节使用的代码并非官方源码，而是复现版本，两种源码地址如下：
下面就和我一起来看看Openpose的源码到底是如何实现的叭~~~🚀🚀🚀
Openpose源码解析

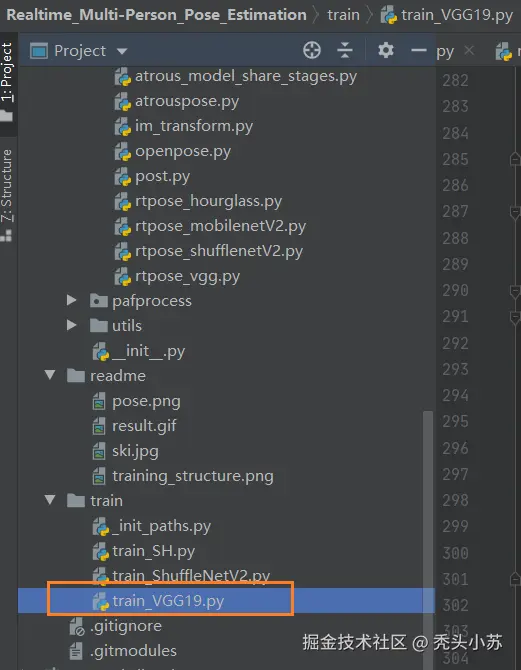

首先，需要大家注意的是，我为大家调试使用的Backbone是VGG19，即使用train_VGG19.py文件进行调试，位置如下：
代码整体训练的框架我就不一步步介绍了，都是网络训练的基础代码，重点将放在原理详解篇着重介绍的三部分，即关键点热图标签构建、连接关系标签构建和Openpose网络模型。🍀🍀🍀
关键点热图标签构建
这部分的实现代码在datasets.py中的get_ground_truth方法中,get_ground_truth方法会接收一个anns参数，这个参数是数据集加载过程中得到的，包含某张图像中人体的标注信息，本次调试图像的image_id为428142，图像如下图所示：
其中，anns中一共有14条标注信息，表示标注了14个人体关键点信息。代码中，首先得到网格范围grid_x和grid_y：
grid_y = int(self.input_y / self.stride)
grid_x = int(self.input_x / self.stride)
grid_x和grid_y其实就是我们经过VGG特征提取网络得到的特征图的尺寸，self.input_x和self.input_y这里都为368，self.stride表示vgg下采样的倍数，即2^3=8。因此grid_x和grid_y都是46。接着还是一些初始化的工作，如下：
channels_heat = (self.HEATMAP_COUNT + 1)
heatmaps = np.zeros((int(grid_y), int(grid_x), channels_heat))
self.HEATMAP_COUNT为18，表示有18个关键点，+ 1 表示背景信息（原理篇有介绍），然后依此构建一个全0的尺寸为46×46×19的heatmaps，用于构建热图标签。
从原理篇我们了解到，原始的coco数据集有17个关键点，而Openpose添加了一个neck关键点，并修改了原始coco关键点的连接顺序，相关代码如下：
def add_neck(self, keypoint):
'''
MS COCO annotation order:
0: nose 1: l eye 2: r eye 3: l ear 4: r ear
5: l shoulder 6: r shoulder 7: l elbow 8: r elbow
9: l wrist 10: r wrist 11: l hip 12: r hip 13: l knee
14: r knee 15: l ankle 16: r ankle
The order in this work:
(0-'nose' 1-'neck' 2-'right_shoulder' 3-'right_elbow' 4-'right_wrist'
5-'left_shoulder' 6-'left_elbow' 7-'left_wrist' 8-'right_hip'
9-'right_knee' 10-'right_ankle' 11-'left_hip' 12-'left_knee'
13-'left_ankle' 14-'right_eye' 15-'left_eye' 16-'right_ear'
17-'left_ear' )
'''
our_order = [0, 17, 6, 8, 10, 5, 7, 9, 12, 14, 16, 11, 13, 15, 2, 1, 4, 3]
# Index 6 is right shoulder and Index 5 is left shoulder
right_shoulder = keypoint[6, :]
left_shoulder = keypoint[5, :]
neck = (right_shoulder + left_shoulder) / 2
if right_shoulder[2] == 2 and left_shoulder[2] == 2:
neck[2] = 2
else:
neck[2] = right_shoulder[2] * left_shoulder[2]
neck = neck.reshape(1, len(neck))
neck = np.round(neck)
keypoint = np.vstack((keypoint, neck))
keypoint = keypoint[our_order, :]
return keypoint
这段代码也很简单，首先通过左肩和右肩的中点neck = (right_shoulder + left_shoulder) / 2来拟合neck关键点，并将neck关键点添加到原始17个关键点的最后面，最后通过事先定义的顺序（our_order = [0, 17, 6, 8, 10, 5, 7, 9,12, 14, 16, 11, 13, 15, 2, 1, 4, 3]）来得到最终的关键点keypoint = keypoint[our_order, :]。这样我们就有18个关键点了，顺序和原理篇介绍的一致，我们也可以来看一下此时keypoints的尺寸，如下图所示：
14表示有14个人体关键点信息，18表示有18个关键点位，3表示x,y,v（横坐标、纵坐标，可见性）。【注意：大家这里可能有疑惑，上面说构建的标签heatmaps有19个通道，这里有只有18个关键点，怎么理解？其实呀，很简单，最后一个通道是背景，我们在处理完关键点后会对背景单独处理，后文再说。🌿🌿🌿】
得到18个关键点后，我们将其经过remove_illegal_joint函数，旨在把一些关键点的x、y坐标不在0和最大尺寸（即input_x或input_y）之间的关键点舍弃掉，代码如下:
def remove_illegal_joint(self, keypoints):
MAGIC_CONSTANT = (-1, -1, 0)
mask = np.logical_or.reduce((keypoints[:, :, 0] >= self.input_x,
keypoints[:, :, 0] < 0,
keypoints[:, :, 1] >= self.input_y,
keypoints[:, :, 1] < 0))
keypoints[mask] = MAGIC_CONSTANT
return keypoints
接下来这段代码就是构建关键点热图标签的重点啦，如下：
# confidance maps for body parts
for i in range(self.HEATMAP_COUNT):
joints = [jo[i] for jo in keypoints]#每一种关节点
for joint in joints:#遍历每一个点
if joint[2] > 0.5:#1是标注被遮挡 2是标注且没被遮挡
center = joint[:2]#点坐标
gaussian_map = heatmaps[:, :, i]
heatmaps[:, :, i] = putGaussianMaps(
center, gaussian_map,
7.0, grid_y, grid_x, self.stride)

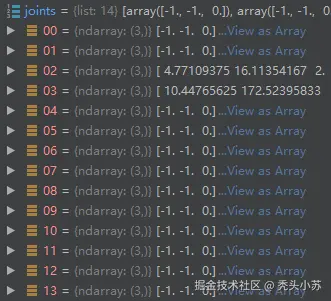

首先我们会遍历每种关键点，比如，i=0时，joints表示图片中所有的nose关键点的信息；i=1时，joints表示图片中所有的neck关键点的信息，依此类推。我们之前说了，本次调试的anns有标注14个人体，因此这里的joints有14个值，分别表示14个人体的nose关键点信息（i=0时），如下图所示：
接着我们会遍历每个关键点，并找到标注了的关键点。（关键点坐标三个一组，分别表示横坐标、纵坐标和可见性，可见性为0表示没有标注该关键点，可以从上图看到很多关键点可见性为0，即该关键点是没有标注的）当遍历到第三个关键点时，可见性为2，此时获取关键点的坐标center = joint[:2]，并且通过切片得到一个第i个通道的高斯图：gaussian_map = heatmaps[:, :, i]，其初始为46×46大小的全0数组，如下：
得到这些值后，会将他们作为参数送入putGaussianMaps函数中，用于构建热图标签，putGaussianMaps函数代码如下：
def putGaussianMaps(center, accumulate_confid_map, sigma, grid_y, grid_x, stride):
start = stride / 2.0 - 0.5
y_range = [i for i in range(int(grid_y))]
x_range = [i for i in range(int(grid_x))]
xx, yy = np.meshgrid(x_range, y_range)
xx = xx * stride + start
yy = yy * stride + start
d2 = (xx - center[0]) ** 2 + (yy - center[1]) ** 2
exponent = d2 / 2.0 / sigma / sigma
mask = exponent <= 4.6052
cofid_map = np.exp(-exponent)
cofid_map = np.multiply(mask, cofid_map)
accumulate_confid_map += cofid_map # 多个点会叠加的
accumulate_confid_map[accumulate_confid_map > 1.0] = 1.0
return accumulate_confid_map
这里的热图构建方式和HRNet中有所不同，我们一起来学习一下这种方式，感兴趣的也去比较比较这两种方式的不同之处。🥗🥗🥗
首先，我们会设置以一个偏移量start，它为stride / 2.0 - 0.5=8/2-0.5=3.5，然后构建一个网格范围，x_range和y_range的值为0-45范围内的整数，如下：

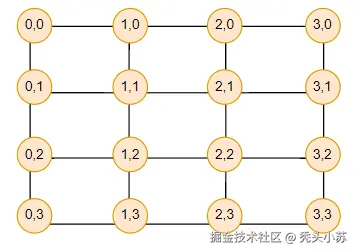

x_range和y_range构建成了一个棋盘网格，大致图像如下，只画了0-3范围内的数，实际是0-45。
接着会将棋盘上的值映射到原图尺寸，如下：
xx = xx * stride + start
yy = yy * stride + start
这两行代码我真的理解了很长时间，这里只谈谈我的理解，如果有误希望各位大佬批评指正。首先xx = xx * stride和yy = yy * stride，我想这个大家是非常容易理解的，就是将我们的棋盘上的值映射到原图的尺寸上嘛，stride=8，因为这里原图和特征图之前的尺寸相差8倍。但是后面为什么会加上start，而start=stride / 2.0 - 0.5=3.5，这让我百思不得起解。我也尝试问了问GPT，它的回答是：加上 + start 的偏移量能够将网格点的坐标对齐到图像的像素中心，但是我始终无法Get到这句话的意思，经过不断的画图，思考，我似乎有了点眉目，这里用图来为大家展示一下，就很好理解了。
首先，为了画图方便，我们假设原图的大小为32×32，那么按照代码中的思想，grid_x和grid_y都为32/8=8，那么x_range和y_range的范围则是0-3，我们绘制出其网格，如下：

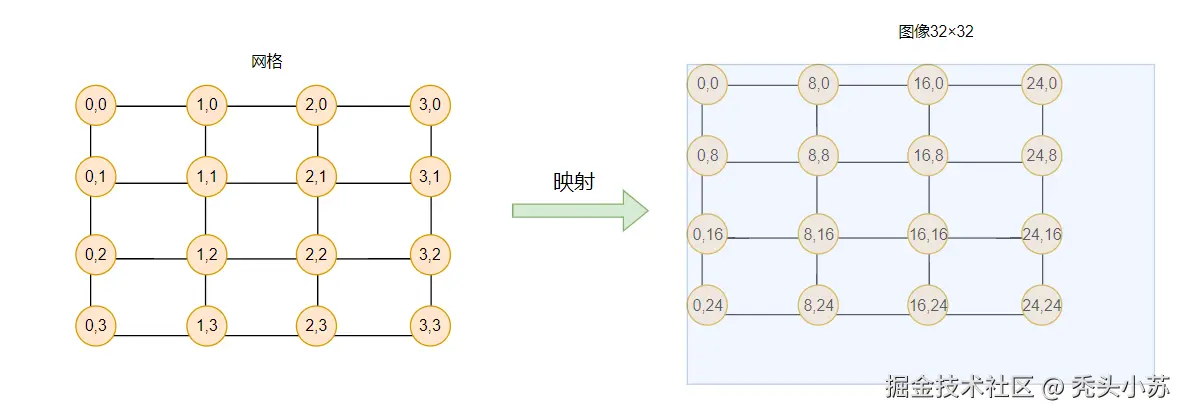

首先我们来执行xx = xx * stride和yy = yy * stride这两句代码，这两句是将上述网格映射到32×32大小的原图上，如下：

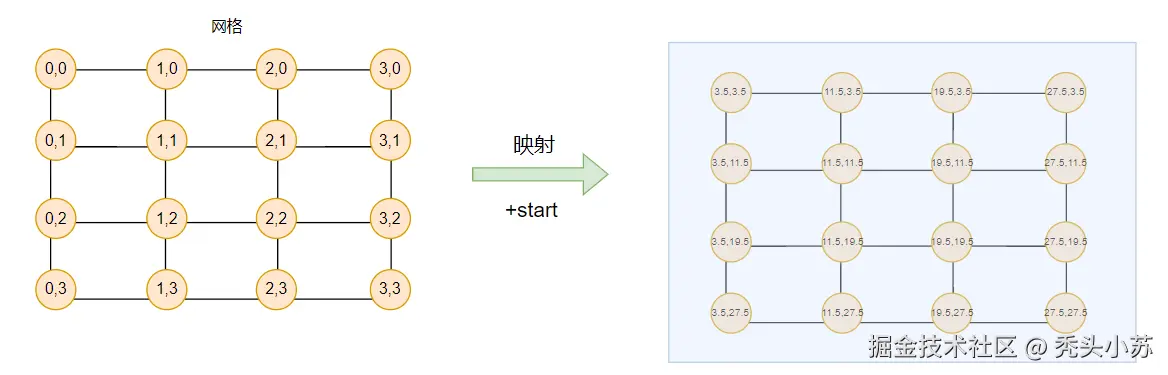

上图右边图像中，蓝色背景表示图像的尺寸，可以看到，从网格映射到图像，很多区域出现空白，映射区域是从图像左上角开始的，直观上就感觉这种方式不好。然后我们来看看加上+ start的效果，如下：
加上start，映射后的结果都会集中分布在图像的中心，这种映射方式更好。

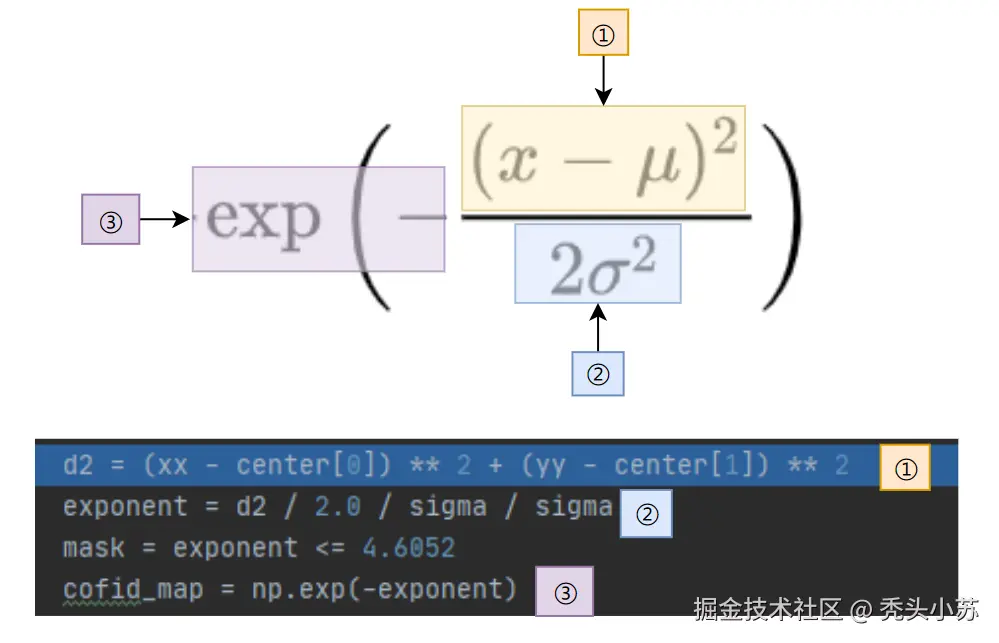

理解了上面两句代码，后面就是依据高斯分布公式来构建高斯核了，代码和公式的对应关系如下图所示：

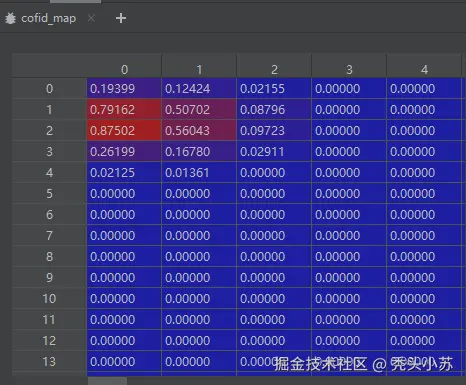

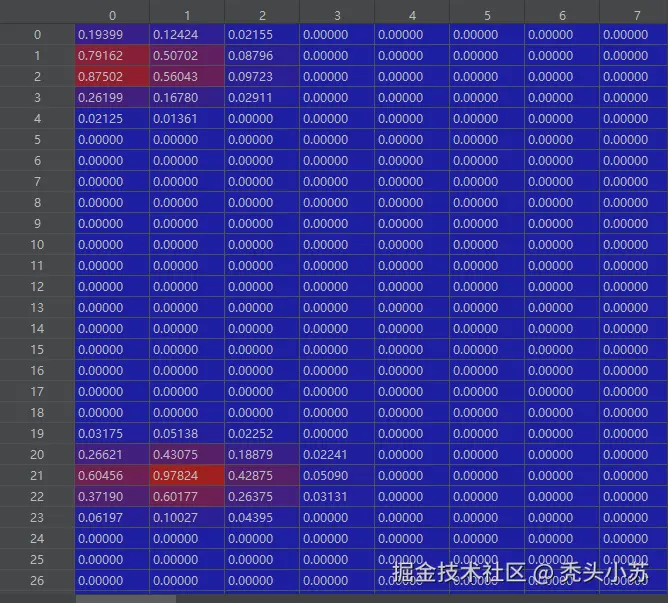

注意到上图还有一行代码mask = exponent <= 4.6052，然后配合下面的cofid_map = np.multiply(mask, cofid_map)，这两句是用来限制高斯核的，就是让其在一定范围内就截断。什么意思呢，就是高斯核是中间大，越往四周越小，这句就是要把小到一定范围的值直接变成0。我们可以来看看高斯核cofid_map的值，如下图所示：
接着执行
accumulate_confid_map += cofid_map，这句就是按照原理篇的思想，如果有多个关键点，则热图进行累计，比如我在调试一次，热图会变成如下图所示的样子，即新增了一个关键点：
最后还有一句accumulate_confid_map[accumulate_confid_map > 1.0] = 1.0是为了防止累加过程中热图值大于1（因为有的点距离较近，值相加会超过1），即设置最大值为1。
在最后，会在热图的最后一个位置加上背景信息，如下：
# background
heatmaps[:, :, -1] = np.maximum(
1 - np.max(heatmaps[:, :, :self.HEATMAP_COUNT], axis=2),
0.
)
PAF标签构建
首先会有一些初始变量的设置，如下：
channels_paf = 2 * len(self.LIMB_IDS)
pafs = np.zeros((int(grid_y), int(grid_x), channels_paf))
其中，self.LIMB_IDS为19，表示有19个骨骼，则channels_paf为38，表示PAF标签的通道数。pafs为初始化的一个全0的PAF标签数组，尺寸为46×46×38，如下图所示：
接着就是构建PAF标签了，代码如下：
# pafs
for i, (k1, k2) in enumerate(self.LIMB_IDS):
# limb
count = np.zeros((int(grid_y), int(grid_x)), dtype=np.uint32) # 表示该位置是否被计算了多次（计算的数量）
for joint in keypoints:
if joint[k1, 2] > 0.5 and joint[k2, 2] > 0.5:
centerA = joint[k1, :2]
centerB = joint[k2, :2]
vec_map = pafs[:, :, 2 * i:2 * (i + 1)] #每一个躯干位置，选择x和y两个方向
pafs[:, :, 2 * i:2 * (i + 1)], count = putVecMaps(
centerA=centerA,
centerB=centerB,
accumulate_vec_map=vec_map,
count=count, grid_y=grid_y, grid_x=grid_x, stride=self.stride
)

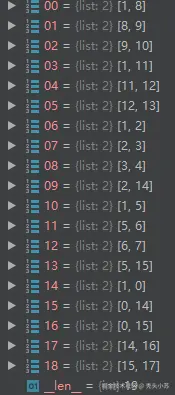

首先，我们会遍历所有的骨骼，self.LIMB_IDS是一个列表，一共19个值，表示19个骨骼，这19个值也是由列表构成，列表有两个元素，这两个元素表示两个关键点索引，这个列表表示将这两个关键点连接起来。self.LIMB_IDS的值如下：
比如上图的[1,8]表示将脖子和右臀部相连，[8,9]表示右臀部和右膝盖相连，连接规则与原理篇一致。接着我们会定义一个计数数组count，尺寸为46×46，用于计算某位置是否被计算了多次。

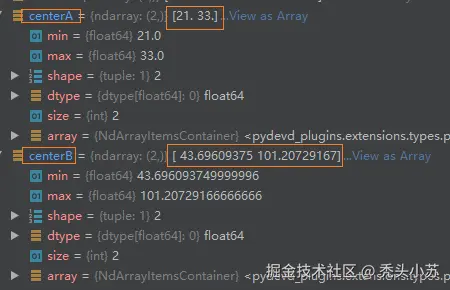

然后我们会遍历关键点，并判断k1和k2关键点是否都可见。【k1和k2就是self.LIMB_IDS中子列表的两个值，比如第一次遍历k1和k2分别为1和8】当k1和k2都可见时，我们取两个关键点的坐标centerA和centerB。以此次调试结果为例，当第一次遍历骨骼，i=0，即当k1和k2分别为1和8时，可以获取到centerA和centerB的坐标，如下：
接着会通过vec_map = pafs[:, :, 2 * i:2 * (i + 1)]切片获取骨骼[1,8]的PAF数组，此时vec_map的尺寸为46×46×2。其中，2表示x,y两个坐标值。这步结束之后，一切准备工作就完成了，通过putVecMaps构建PAF标签，代码如下：
def putVecMaps(centerA, centerB, accumulate_vec_map, count, grid_y, grid_x, stride):
centerA = centerA.astype(float)
centerB = centerB.astype(float)
thre = 1 # limb width
centerB = centerB / stride #映射到特征图中
centerA = centerA / stride
limb_vec = centerB - centerA
norm = np.linalg.norm(limb_vec)#求范数
if (norm == 0.0):
# print 'limb is too short, ignore it...'
return accumulate_vec_map, count
limb_vec_unit = limb_vec / norm #单位向量
# print 'limb unit vector: {}'.format(limb_vec_unit)
min_x = max(int(round(min(centerA[0], centerB[0]) - thre)), 0) # 得到所有可能区域
max_x = min(int(round(max(centerA[0], centerB[0]) + thre)), grid_x)
min_y = max(int(round(min(centerA[1], centerB[1]) - thre)), 0)
max_y = min(int(round(max(centerA[1], centerB[1]) + thre)), grid_y)
# To make sure not beyond the border of this two points
range_x = list(range(int(min_x), int(max_x), 1))
range_y = list(range(int(min_y), int(max_y), 1))
xx, yy = np.meshgrid(range_x, range_y)
ba_x = xx - centerA[0] # the vector from (x,y) to centerA 根据位置判断是否在该区域上（分别得到X和Y方向的）
ba_y = yy - centerA[1]
limb_width = np.abs(ba_x * limb_vec_unit[1] - ba_y * limb_vec_unit[0]) #向量叉乘根据阈值选择赋值区域，任何向量与单位向量的叉乘即为四边形的面积
mask = limb_width < thre # mask is 2D # 小于阈值的表示在该区域上
vec_map = np.copy(accumulate_vec_map) * 0.0 #本次计算
vec_map[yy, xx] = np.repeat(mask[:, :, np.newaxis], 2, axis=2)
vec_map[yy, xx] *= limb_vec_unit[np.newaxis, np.newaxis, :] #在该区域上的都用对应的方向向量表示（根据mask结果表示是否在）
mask = np.logical_or.reduce(
(np.abs(vec_map[:, :, 0]) > 0, np.abs(vec_map[:, :, 1]) > 0)) #在特征图中（46*46）中 哪些区域是该躯干所在区域
accumulate_vec_map = np.multiply(
accumulate_vec_map, count[:, :, np.newaxis]) #每次返回的accumulate_vec_map都是平均值，现在还原成实际值
accumulate_vec_map += vec_map # 加上当前关键点位置形成的向量
count[mask == True] += 1 # 该区域计算次数都+1
mask = count == 0
count[mask == True] = 1 # 没有被计算过的地方就等于自身（因为一会要除法）
accumulate_vec_map = np.divide(accumulate_vec_map, count[:, :, np.newaxis])# 算平均向量
count[mask == True] = 0 # 还原回去
return accumulate_vec_map, count

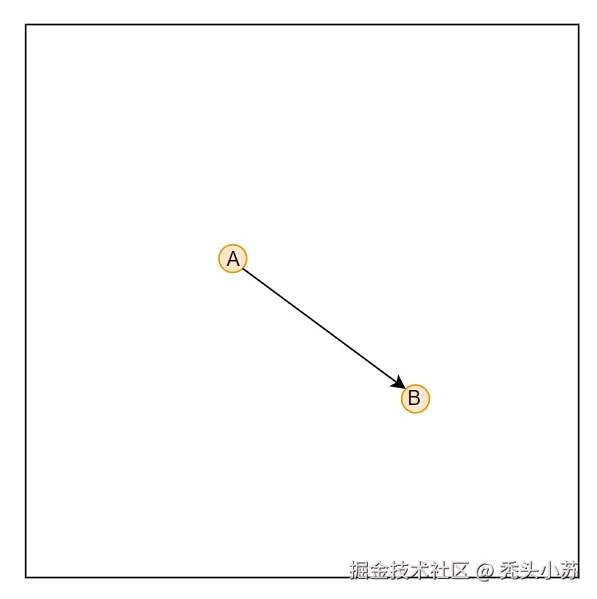

这段代码和我们原理详解篇表达的含义一致，但是在实现上与原理稍有差别。首先我们会把关键点的坐标映射到特征图上，然后再求出两个关键点之间的单位向量limb_vec_unit。这里也一步步画图帮大家理解一下：【这步就是构建了一个单位向量AB，这里为了方便画图，假设AB就是单位向量了】
然后是这段代码：
min_x = max(int(round(min(centerA[0], centerB[0]) - thre)), 0) # 得到所有可能区域
max_x = min(int(round(max(centerA[0], centerB[0]) + thre)), grid_x)
min_y = max(int(round(min(centerA[1], centerB[1]) - thre)), 0)
max_y = min(int(round(max(centerA[1], centerB[1]) + thre)), grid_y)

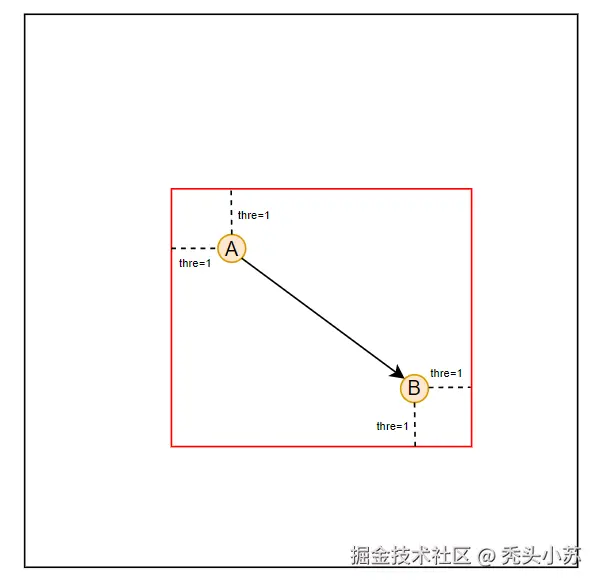

上述代码其实就是根据A、B的坐标得到一个AB骨骼附近的区域，如下图所示：
上图黑框表示特征图的边界，红框表示上述代码选取的区域。接着这三句代码是关键：
ba_x = xx - centerA[0]
ba_y = yy - centerA[1]
limb_width = np.abs(ba_x * limb_vec_unit[1] - ba_y * limb_vec_unit[0])
这三句代码是什么意思呢，其实它表示特征图中有一点C(xx,yy)，然后向量AB和向量AC的叉乘的绝对值，而我们在数学中学过，向量叉乘的几何意义是两个向量组成四边形的面积。【对向量叉乘不清楚的自己去搜搜叉乘的代数和几何意义】🥗🥗🥗

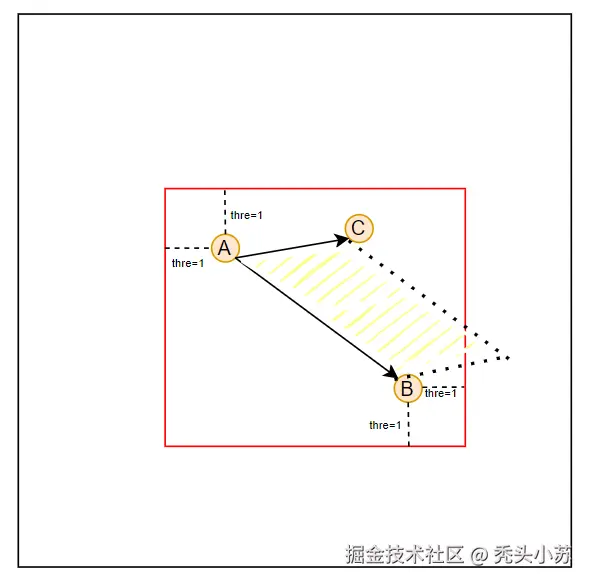

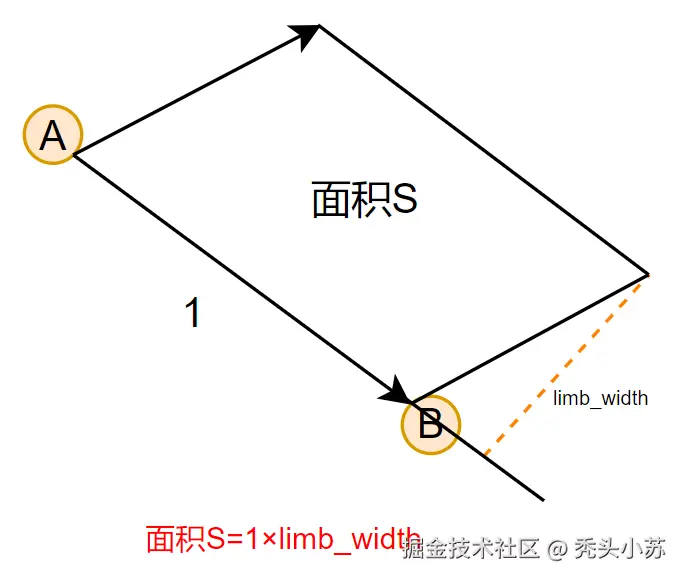

这样一来limb_width其实就是向量AB和向量AC构成平行四边形的面积，但是呢，AB是单位向量，它的模长是1，因此平行四边形的面积就等于平行四边形以AB为底的高，如下图所示：
有了limb_width，我们就根据limb_width与阈值thre=1的关系来定义范围，确认哪些位置是与AB同方向的标签，哪些位置是0向量。

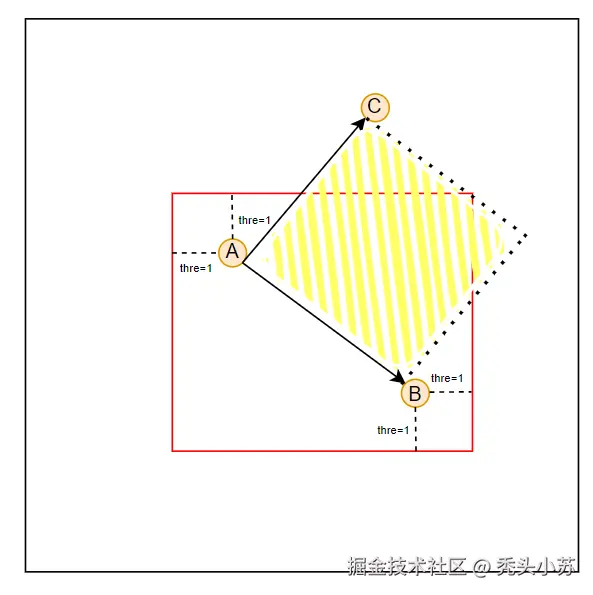

上图C的位置，AC与AB构成的平行四边形面积大于阈值1，因此C为0向量。【注意：这里的图的尺寸不标准，理解意思就行】

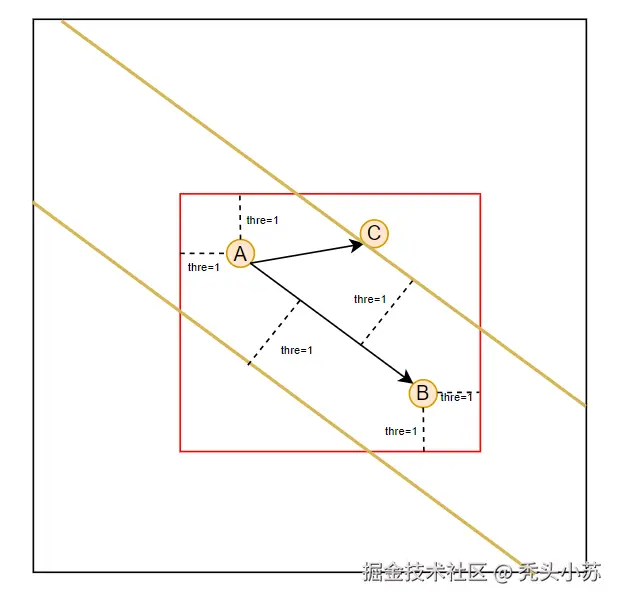

上图这个C的位置，AC与AB构成的平行四边形面积小于阈值1，因此C的方向由A指向B。你会发现，最后非0向量的C点都在下图两条平行线之间：
上述所说就是PAF的构建过程，后面还有一些代码，其实就是当图片中出现多个骨骼重叠的情况时，对PAF标签的修改，其实就是取平均，大家调试一下代码，应该就会明白，这里就不过多叙述了。但是有一个点需要提醒大家注意一下，就是如果有多个数求均值时，这里拿3个数为例，我们需要把三个数相加再除以3，而不能两个两个相加除以2，比如求1、2、3的均值应该为\frac{1+2+3}{3}=2，而不能是\frac{\frac{1+2}{2}+3}{2}=2.25，明白这一点上述代码相信你就没问题啦。🥗🥗🥗
Openpose网络模型

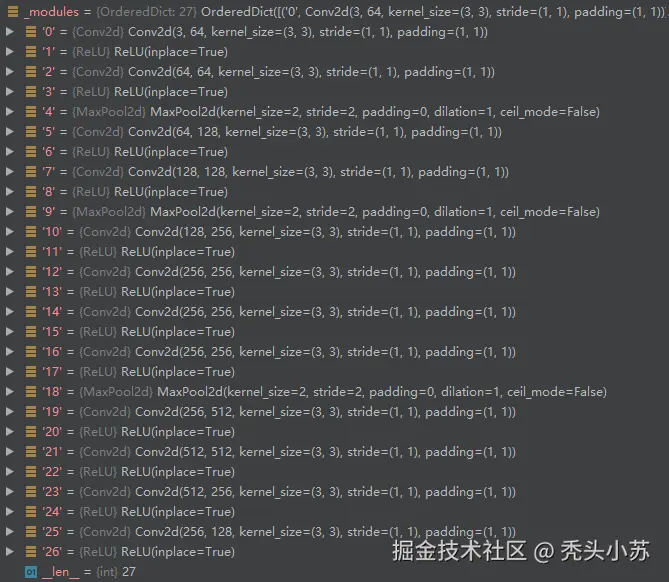

Openpose的网络模型真的很简单，首先是一个Backbone，本文采用的是VGG19，主要结构如下，VGG19会将原图下采样8倍得到特征图，即网络结构中存在3个MaxPool2d层。

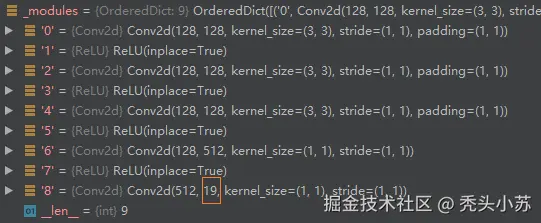

接着会分别送入Stage 1 中的Branch 1 和Branch 2，Branch 1的模型结构如下，最后一个卷积有19个卷积核，表示18个关键点 + 1个背景输出。

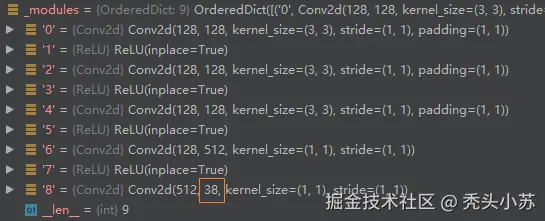

Branch 2的模型结构如下，最后一个卷积有38个卷积核，表示19个骨骼，每个骨骼有x,y两个输出值。
得到Branch 1和Branch 2的输出后，将输入特征图和Branch 1、Branch 2在通道方向拼接，得到新的输出特征图，相关代码如下：
out2 = torch.cat([out1_1, out1_2, out1], 1)
然后将这个新的输出特征图作为Stage 2的输入继续堆积网络，一共堆积6个Stage。这些就是Openpose网络的模型啦，是不是很简单呢~~~🍋🍋🍋
小结
呼呼呼~~~源码详解篇终于介绍完啦🍚🍚🍚，至此，人体姿态估计之关键点检测任务到这里也告一段落啦，相信阅读了这个系列的博客，你已经对关键点检测有了一定的了解，再接触其它的模型理解起来也肯定会更加容易一点。如果还想我更新其它的关键点检测模型，也欢迎评论区留言，有时间一定更新。🍄🍄🍄
拜拜啦，我们下期见~~~🖐🖐🖐
