【CesiumJS 入门】基础实体从认识到使用的全面指南

【CesiumJS 入门】系列是将CesiumJS官网教程文章翻译为中文，同时对文章进行了一定的补充，并且提供Vue3版本的代码GitHub - cesiumjs教程的vue3版本   。希望这个系列可以帮助你更好的学习cesium。

官网地址：Creating Entities

本教程学习使用 CesiumJS 中的实体（Entity） API 来绘制空间数据以及指定材质和轮廓，例如点、标记、标签、线条、模型、形状等。 Entity内容很多，可以选择感兴趣的部分阅读。

什么是Entity API

CesiumJS 拥有丰富的空间数据 API，可分为两类：面向图形开发人员的低级Primitive API 和用于数据驱动可视化的Entity API。

低级Primitive API暴露了完成绘制所需的最小抽象。它的结构为图形开发人员提供灵活的实现方式，而不是为了API一致性。加载模型与常见广告牌不同，并且两者都与创建多边形完全不同。每种类型的可视化都有其独特的特征。此外，每种方式都有不同的性能特征，并且需要不同的最佳实践。

Entity API暴露了一组设计一致的高级对象，这些对象将相关的可视化和信息聚合到统一的数据结果中，我们将其称为实体。它让我们专注于数据的呈现，而不是可视化的底层机制。它还提供了构建复杂的、时间动态的可视化的结构，使其能够自然地与静态数据结合使用。尽管Entity API实际上在底层使用了Primitive API，但这是一个我们几乎不必关心的实现细节。通过对我们提供的数据应用各种启发式方法，Entity API 能够提供灵活、高性能的可视化，同时提供一致、易于学习和易于使用的界面。

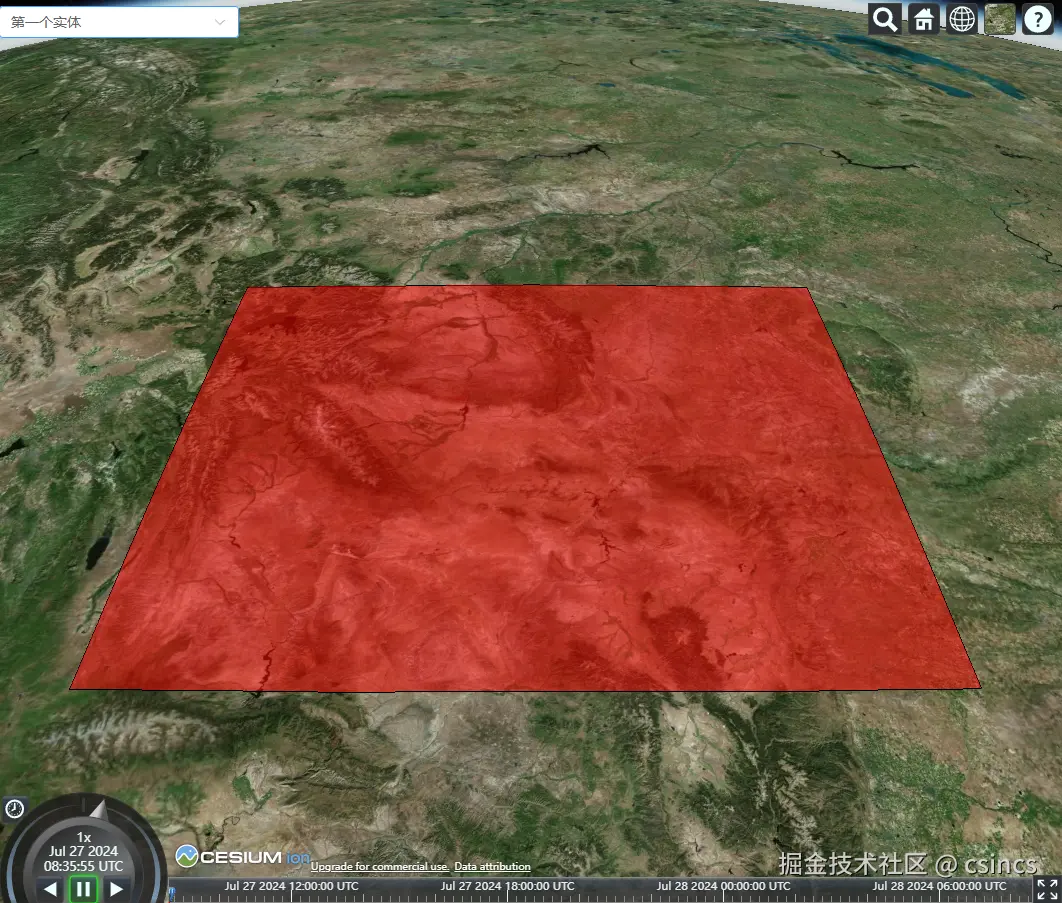

第一个实体

从经度和纬度列表中添加美国怀俄明州的多边形。

const wyoming = viewer.entities.add({
    polygon: {
      hierarchy: Cesium.Cartesian3.fromDegreesArray([
        -109.080842, 45.002073, -105.91517, 45.002073, -104.058488, 44.996596,
        -104.053011, 43.002989, -104.053011, 41.003906, -105.728954, 40.998429,
        -107.919731, 41.003906, -109.04798, 40.998429, -111.047063, 40.998429,
        -111.047063, 42.000709, -111.047063, 44.476286, -111.05254, 45.002073,
      ]),
      height: 0,
      material: Cesium.Color.RED.withAlpha(0.5),
      outline: true,
      outlineColor: Cesium.Color.BLACK,
    },
  });

  viewer.zoomTo(wyoming);

上述代码创建了Viewer，它生成了地球和其他小部件。我们通过viewer.entities.add创建了一个新的实体。传递给add的对象为实体提供了初始值。返回值是实际的实体实例。最后，viewer.zoomTo将相机调整到查看实体的位置。 有很多实体选项。我们指定半透明红色作为多边形填充和黑色轮廓。

形状和立方体

官网教程是 Shapes and volumes， 如何翻译volumes, 翻译为体积不太合适，所以在本教程中叫立方体。 以下是我们可以使用 Entity API 创建的受支持的形状和立方体完整列表：

类型	代码例子	API文档
Boxes entity.box	sandcastle.cesium.com/?src=Box.ht…	cesium.com/learn/cesiu…
Circles and ellipses entity.ellipse	sandcastle.cesium.com/?src=Circle…	cesium.com/learn/cesiu…
Corridor entity.corridor	sandcastle.cesium.com/?src=Corrid…	cesium.com/learn/cesiu…
Cylinder and cones entity.cyclinder	sandcastle.cesium.com/?src=Cylind…	cesium.com/learn/cesiu…
Cylinder and cones entity.cyclinder	sandcastle.cesium.com/?src=Cylind…	cesium.com/learn/cesiu…
Polygons entity.polygon	sandcastle.cesium.com/?src=Polygo…	cesium.com/learn/cesiu…
Polylines entity.polyline	sandcastle.cesium.com/?src=Polyli…	cesium.com/learn/cesiu…
Polyline volumes entity.polylineVolume	sandcastle.cesium.com/?src=Polyli…	cesium.com/learn/cesiu…
Rectangles entity.rectangle	sandcastle.cesium.com/?src=Rectan…	cesium.com/learn/cesiu…
Spheres and ellipsoids entity.ellipsoid	sandcastle.cesium.com/?src=Sphere…	cesium.com/learn/cesiu…
Walls entity.wall	sandcastle.cesium.com/?src=Wall.h…	cesium.com/learn/cesiu…

材质和轮廓

所有二维三维物体都有一组共同的属性来控制它们的外观。 fill 属性指定几何图形是否被填充，outline 属性指定几何图形是否被勾勒出轮廓。

const entity = viewer.entities.add({
    position: Cesium.Cartesian3.fromDegrees(-103.0, 40.0),
    ellipse: {
      semiMinorAxis: 250000.0,
      semiMajorAxis: 400000.0,
      material: Cesium.Color.BLUE.withAlpha(0.5),
    },
});
viewer.zoomTo(viewer.entities);

ellipse = entity.ellipse; // For upcoming examples

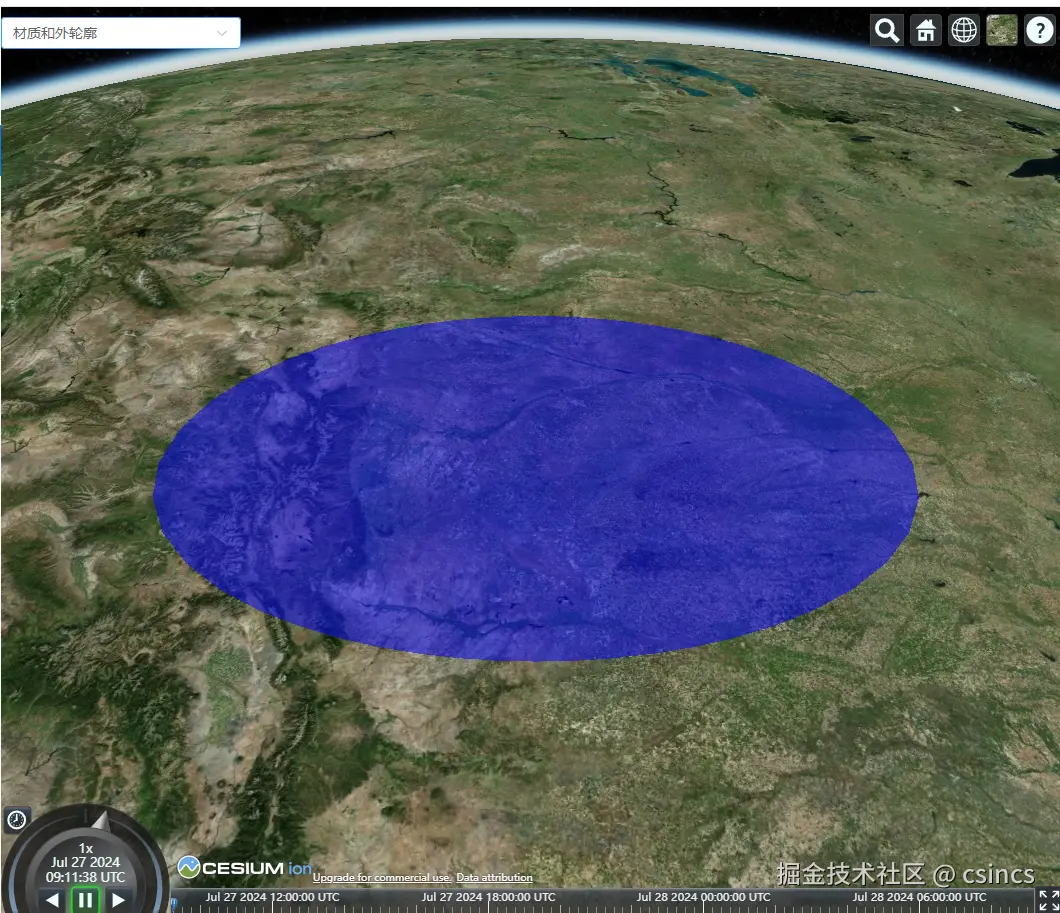

当 fill 为 true 时，材质属性决定填充的外观。下面创建一个半透明的蓝色椭圆。

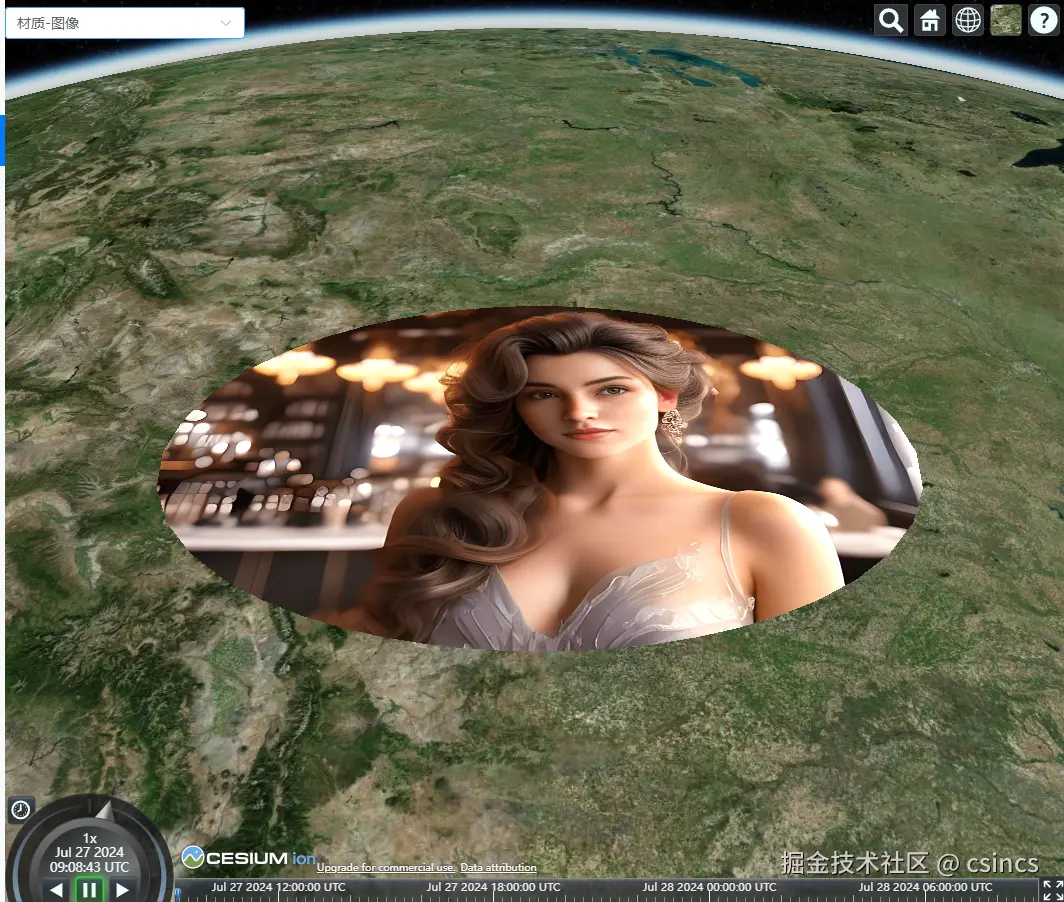

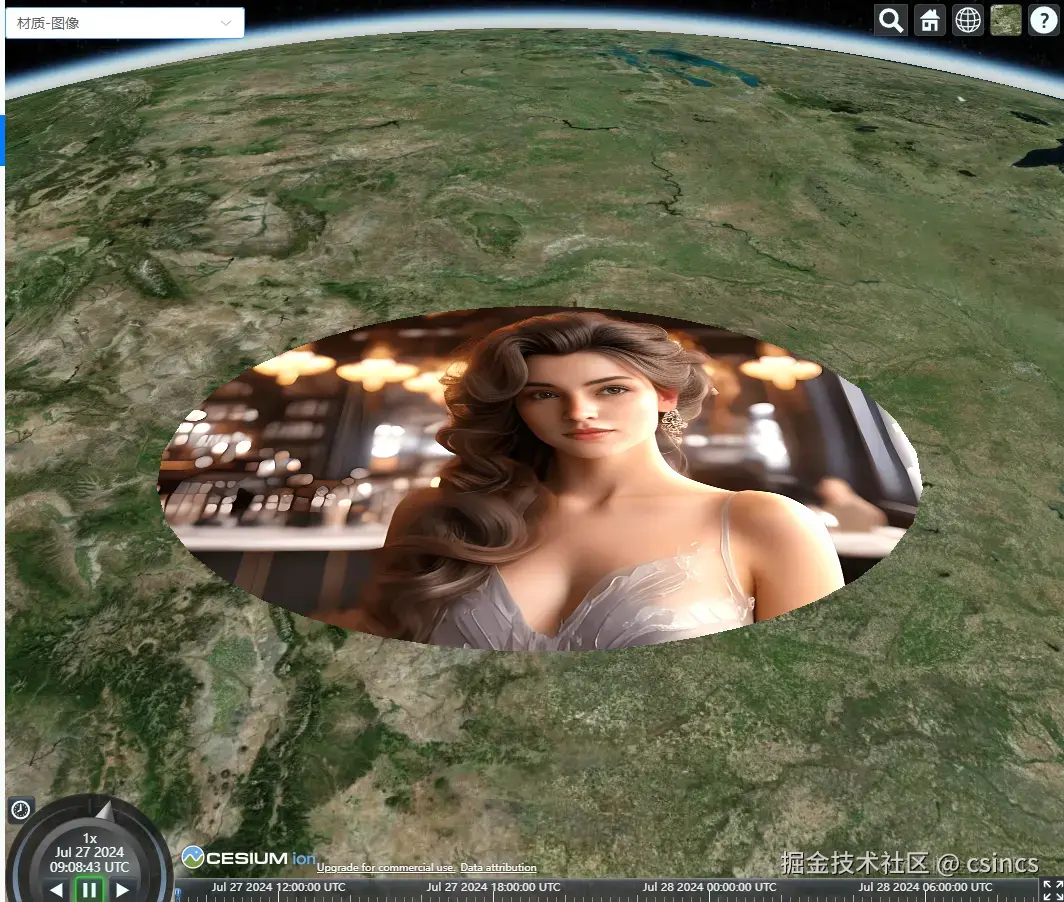

图像

我们还可以指定图像的 url 而不是颜色。

 ellipse.material = "6c6515466de37629f9b67a959c6c8ed5.jpeg";

在上述两种情况下，ColorMaterialProperty 或 ImageMaterialProperty 会在赋值时自动为我们创建。对于更复杂的材质，我们需要自己创建一个 MaterialProperty 实例。目前，实体的形状和体积支持颜色、图像、棋盘格、条纹和网格材质。

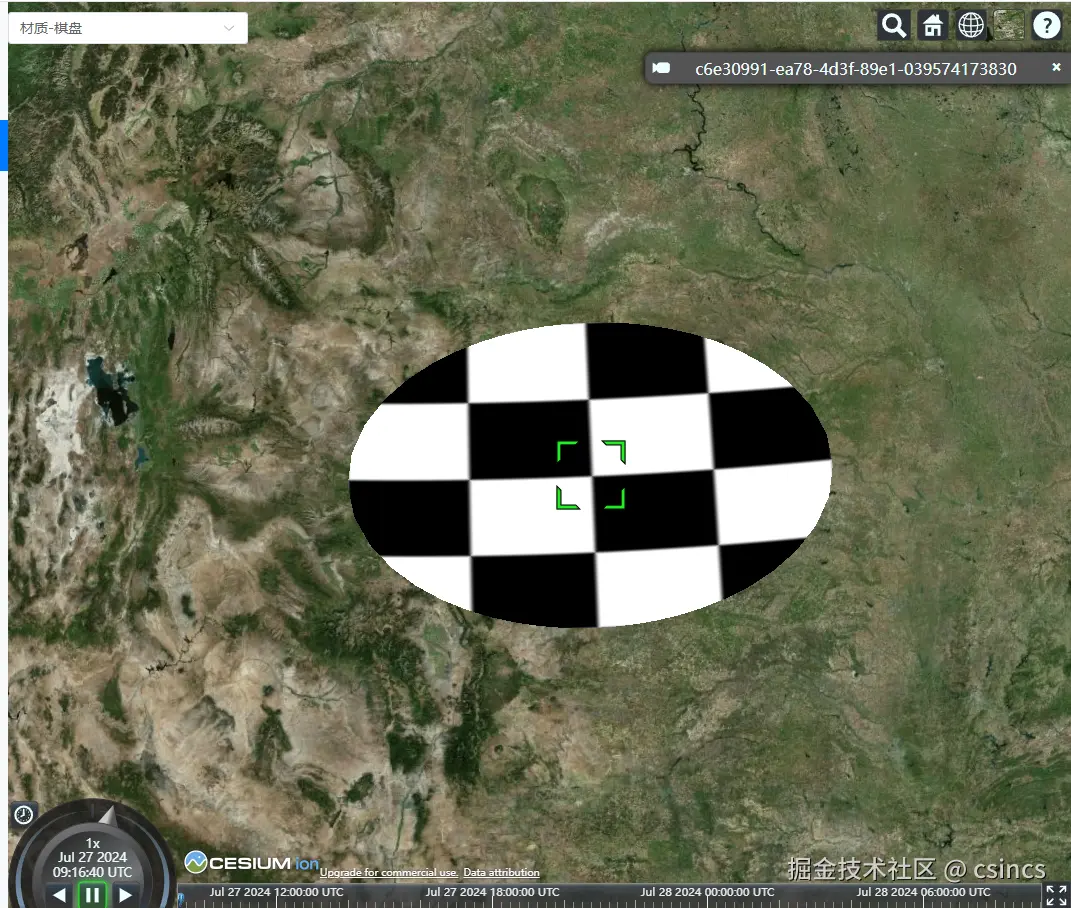

棋盘

ellipse.material = new Cesium.CheckerboardMaterialProperty({
    evenColor: Cesium.Color.WHITE,
    oddColor: Cesium.Color.BLACK,
    repeat: new Cesium.Cartesian2(4, 4),
  });

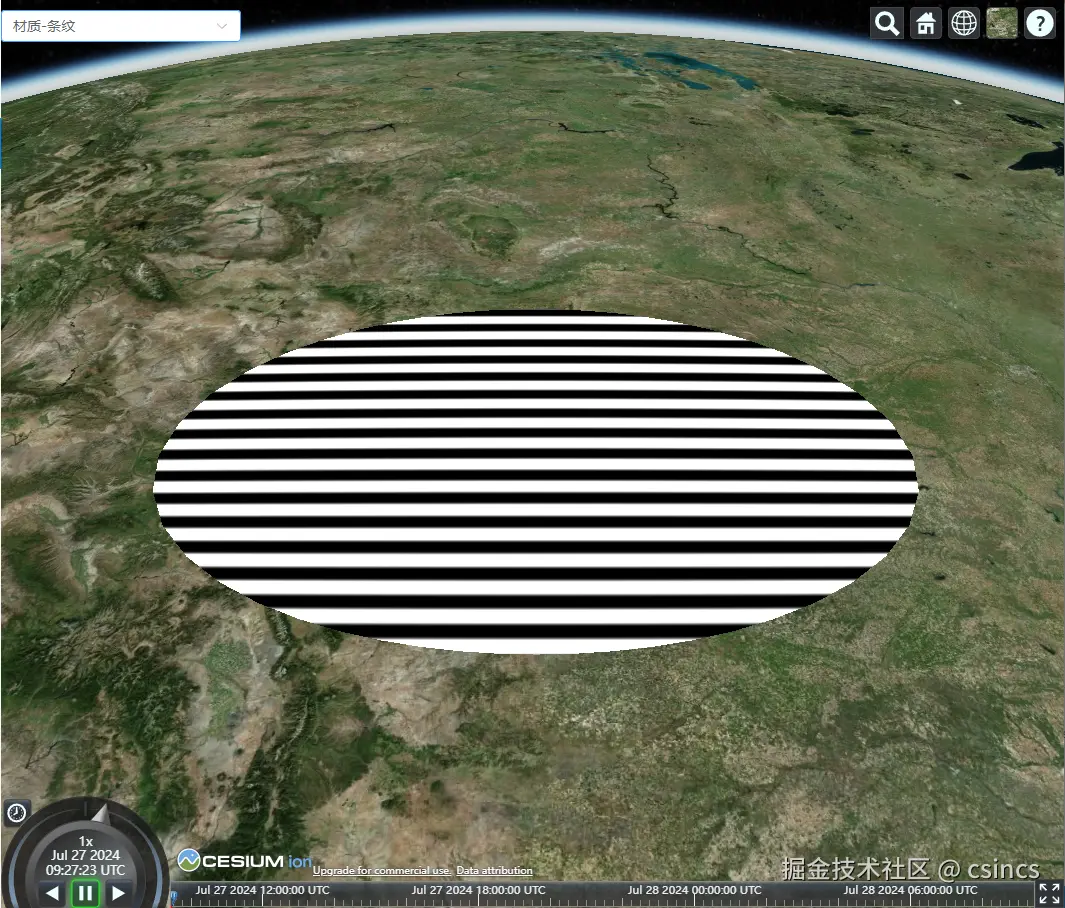

条纹

ellipse.material = new Cesium.StripeMaterialProperty({
    evenColor: Cesium.Color.WHITE,
    oddColor: Cesium.Color.BLACK,
    repeat: 32,
});

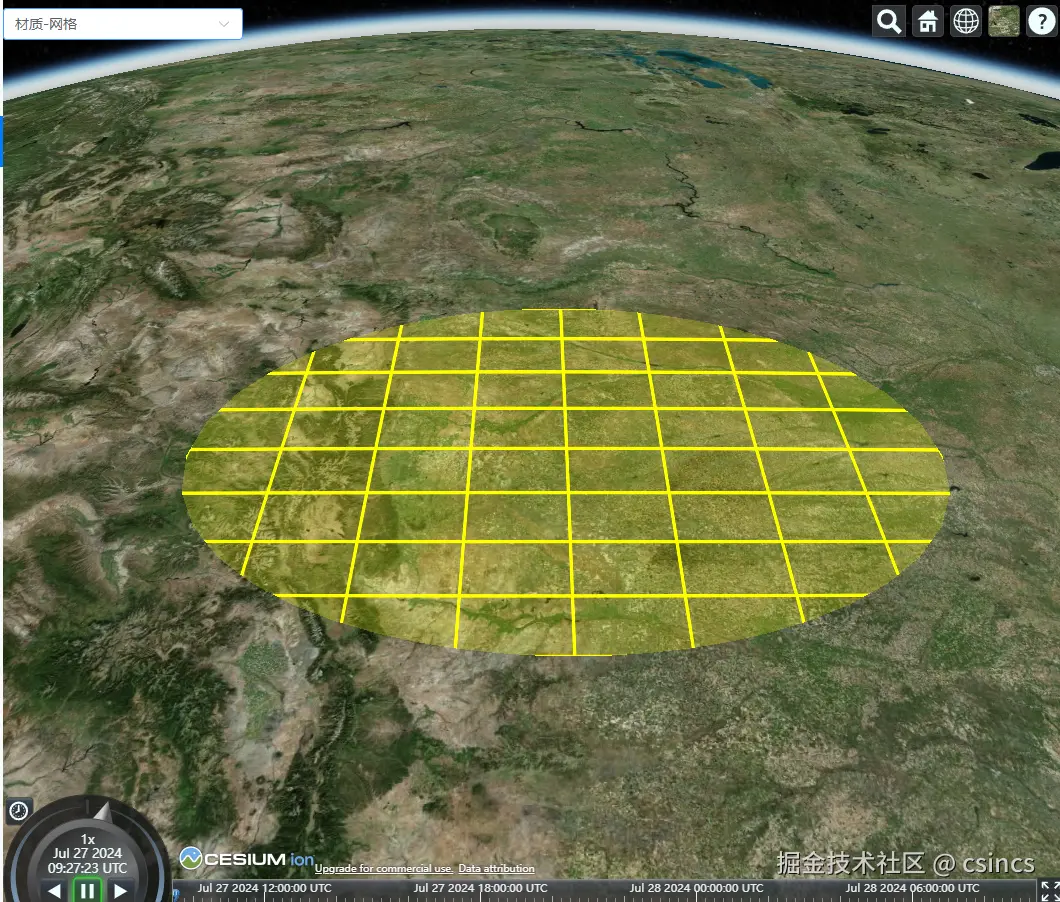

网格

ellipse.material = new Cesium.GridMaterialProperty({
    color: Cesium.Color.YELLOW,
    cellAlpha: 0.2,
    lineCount: new Cesium.Cartesian2(8, 8),
    lineThickness: new Cesium.Cartesian2(2.0, 2.0),
  });

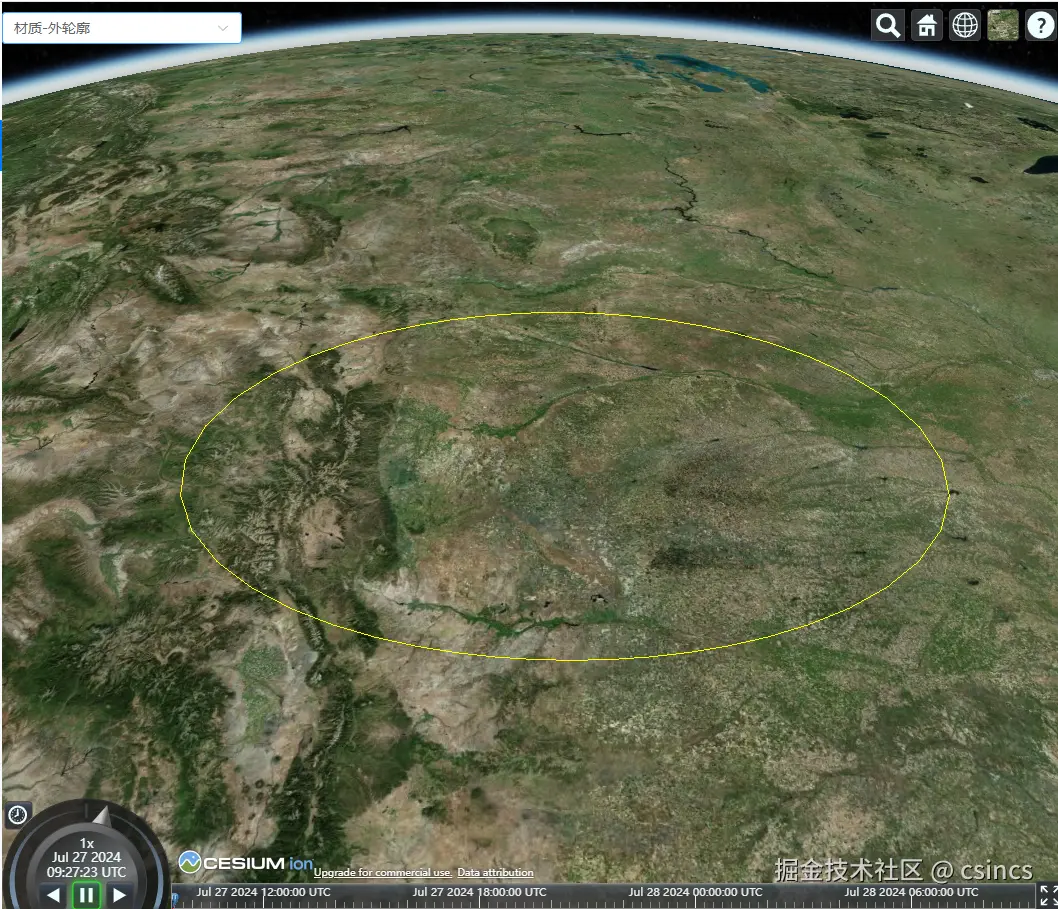

轮廓

  ellipse.fill = false;
  ellipse.outline = true;
  ellipse.outlineColor = Cesium.Color.YELLOW;
  ellipse.outlineWidth = 2.0;

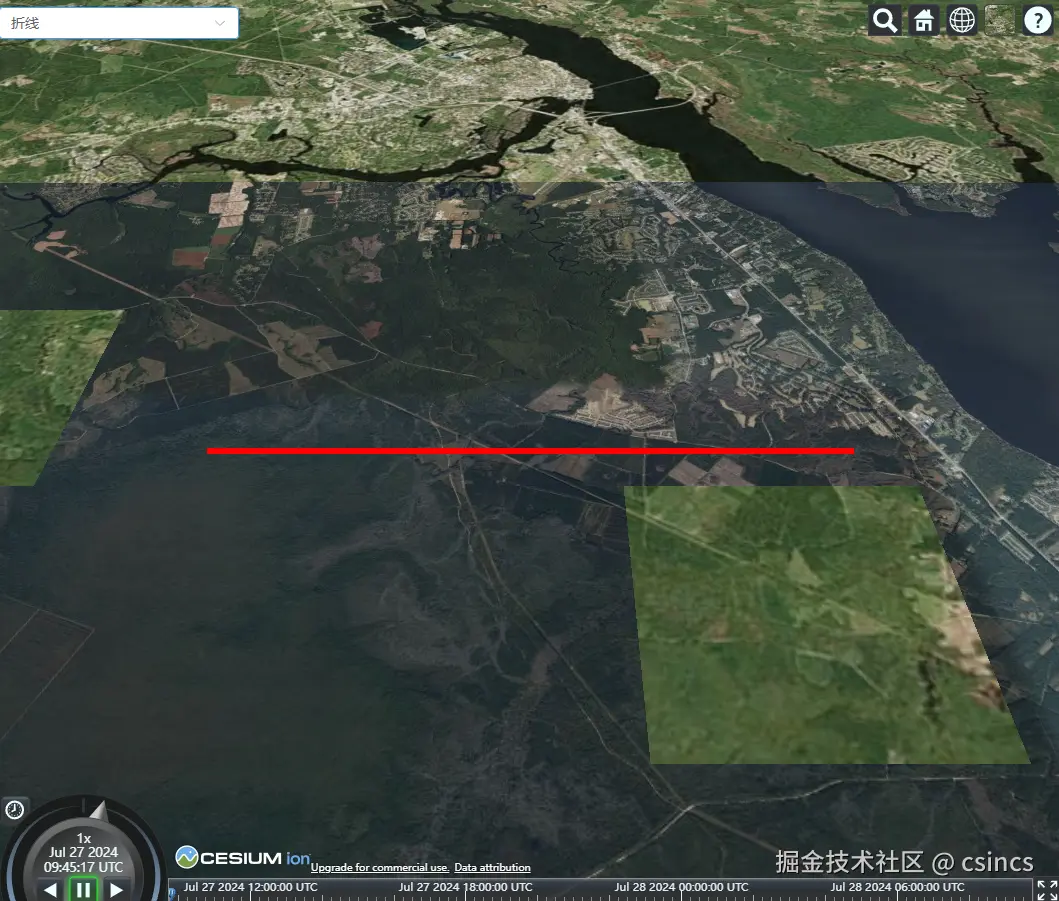

折线

折线是一种特殊情况，因为它们没有填充或轮廓属性。除了颜色，他们还依赖于特殊的材料。由于这些特殊的材料，不同宽度和轮廓宽度的折线将适用于所有系统。

const entity = viewer.entities.add({
    polyline: {
      positions: Cesium.Cartesian3.fromDegreesArray([-77, 35, -77.1, 35]),
      width: 5,
      material: Cesium.Color.RED,
    },
});
viewer.zoomTo(viewer.entities);

polyline = entity.polyline; // For upcoming examples

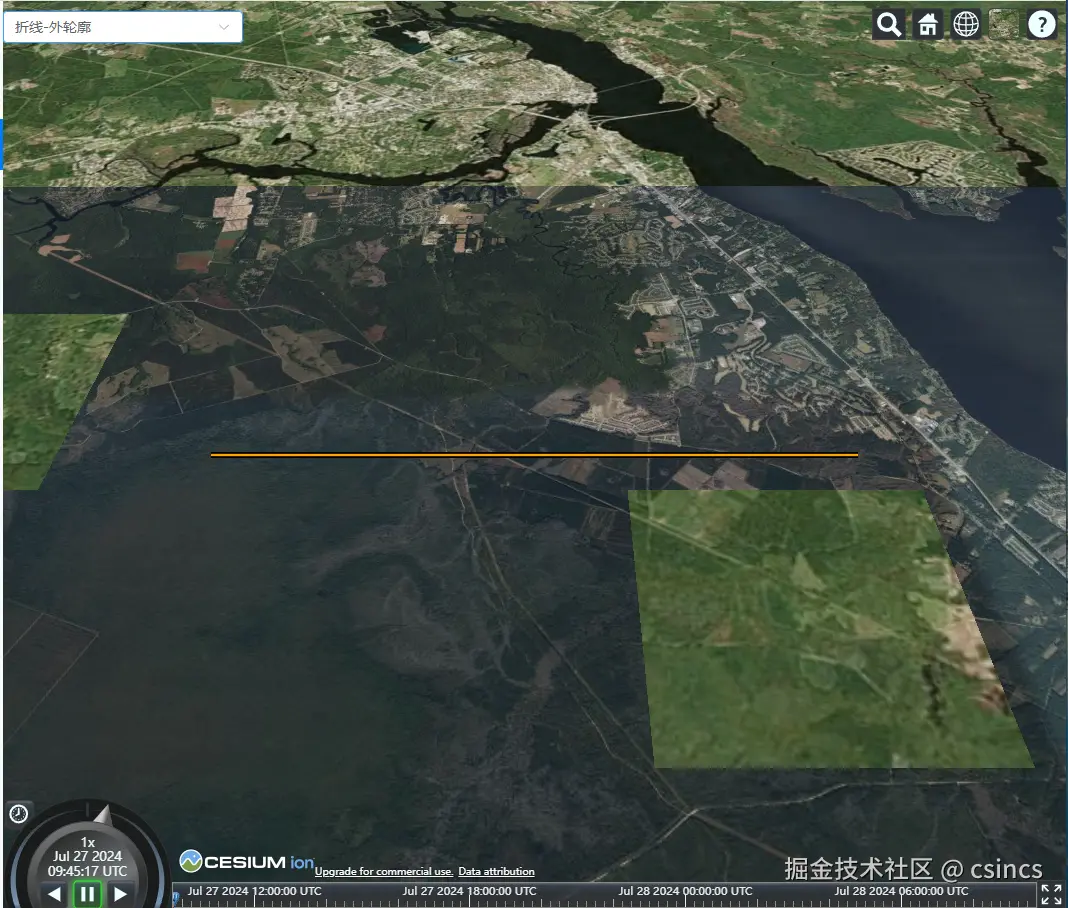

折线轮廓

polyline.material = new Cesium.PolylineOutlineMaterialProperty({
    color: Cesium.Color.ORANGE,
    outlineWidth: 3,
    outlineColor: Cesium.Color.BLACK,
  });

折线发光

polyline.material = new Cesium.PolylineOutlineMaterialProperty({
    color: Cesium.Color.ORANGE,
    outlineWidth: 3,
    outlineColor: Cesium.Color.BLACK,
  });

高度和挤压

包括走廊、椭圆、多边形和矩形在内的曲面形状可以放置在高度上或拉伸到体积中。在这两种情况下，形状或体积仍将符合WGS84椭球体的曲率。

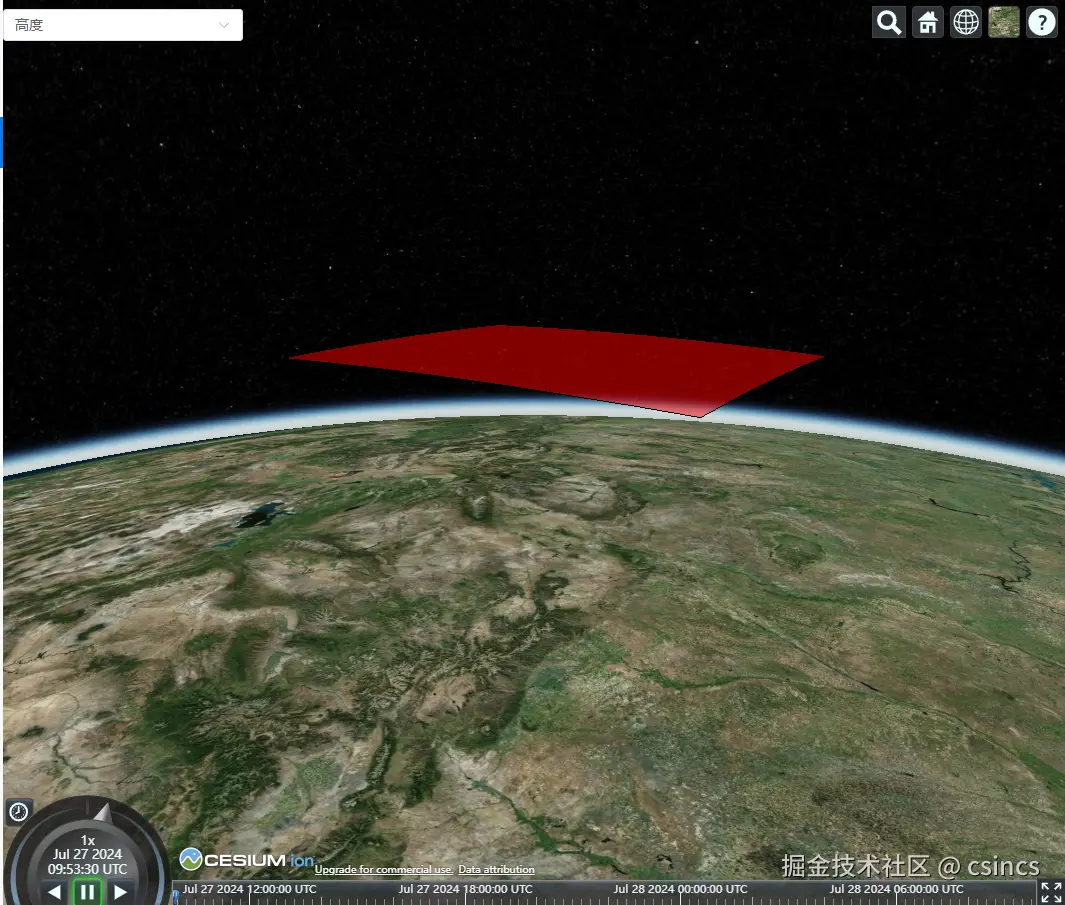

在相应的图形对象上设置高度属性（以米为单位）。下面的代码行将多边形提升到地球上方250000米处。

 wyoming.polygon.height = 250000;

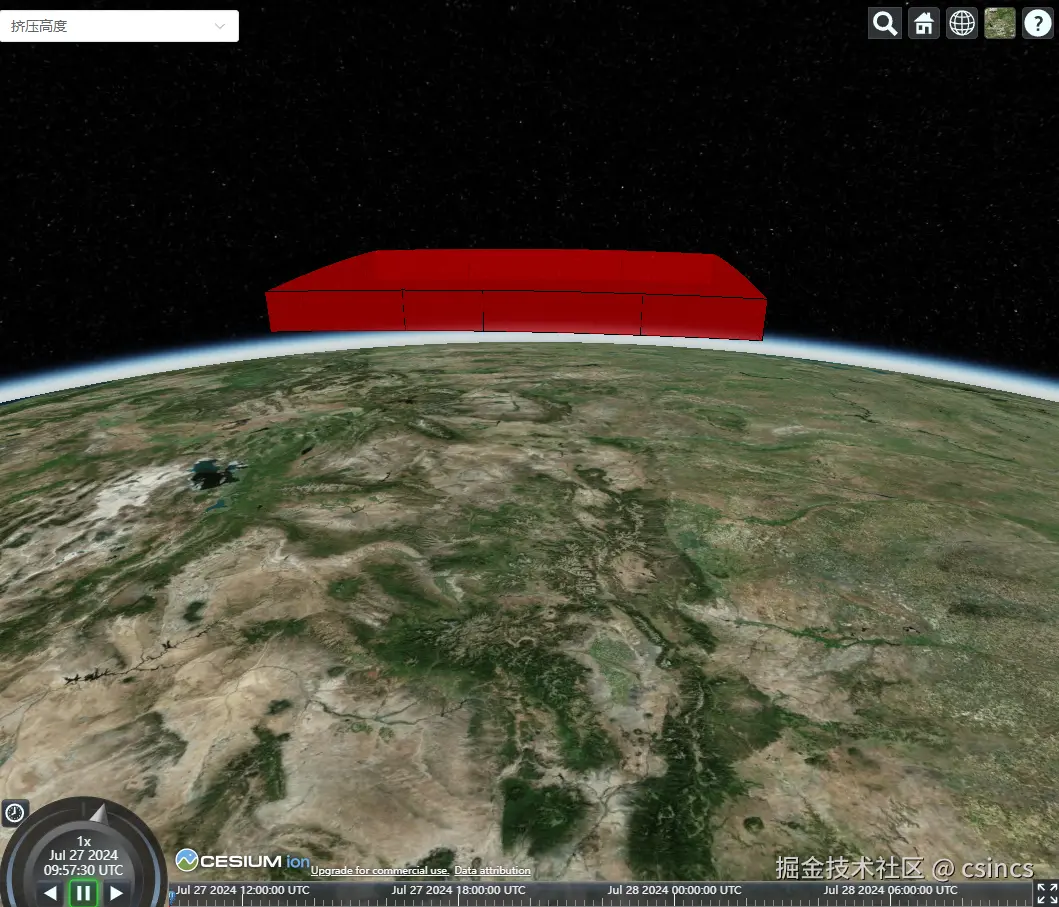

要将形状变为立方体中，请设置“挤出高度”属性。体积将在高度和拉伸高度之间创建。如果高度未定义，则体积从0开始。创建一个从200000米开始延伸到250000米的体积。

wyoming.polygon.height = 200000;
wyoming.polygon.extrudedHeight = 250000;

查看器中的实体功能

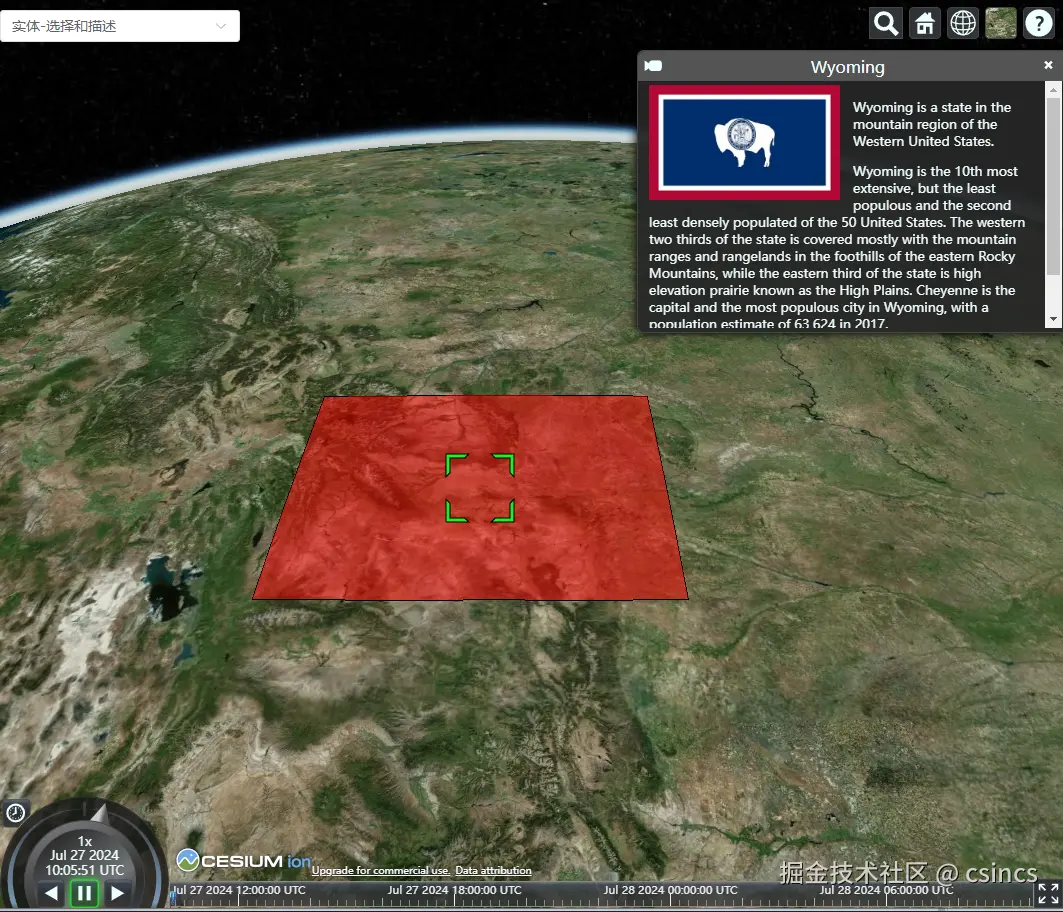

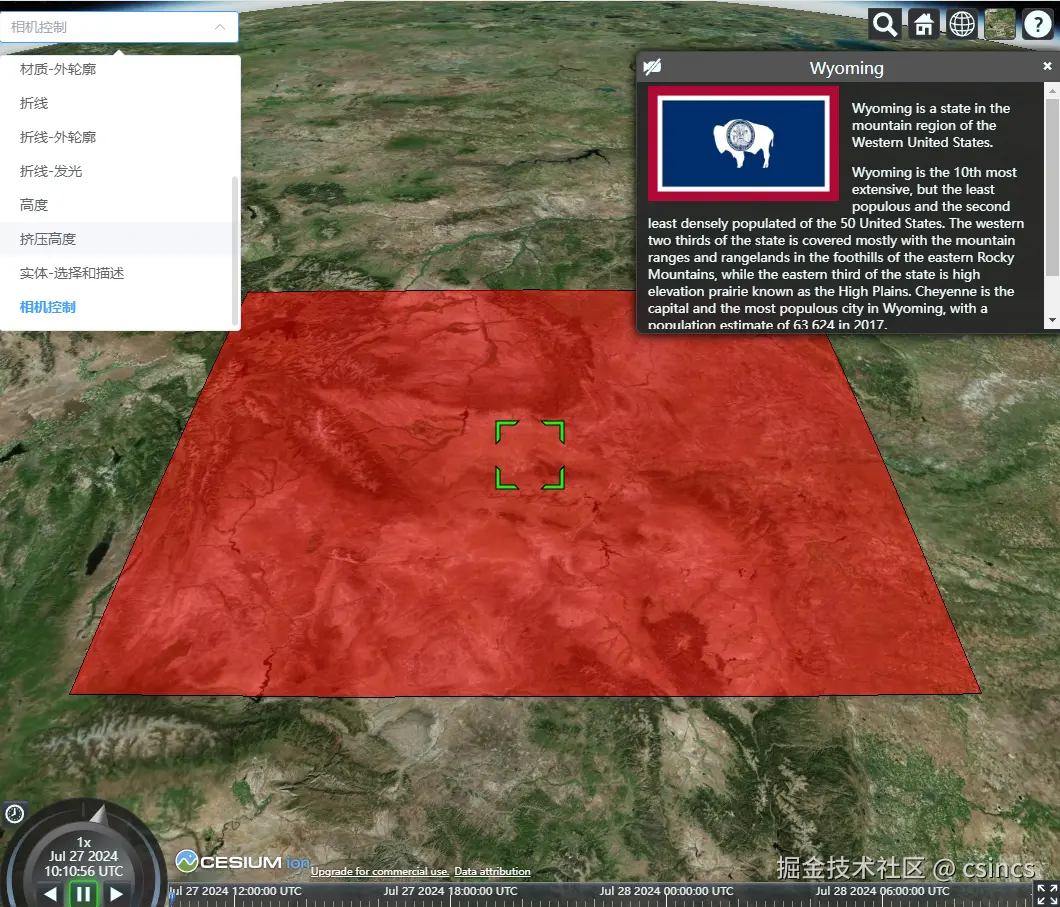

选择和描述

单击查看器中的实体将在实体的位置显示SelectionIndicator小部件，并打开InfoBox以提供更多信息。我们可以设置一个名称，它决定了InfoBox的标题。我们还可以提供HTML作为Entity.description属性。

 wyoming.name = "Wyoming";
  wyoming.description =
    '\
  <img\
    width="50%"\
    style="float:left; margin: 0 1em 1em 0;"\
    src="u=1034156886,276373436&fm=253&fmt=auto&app=138&f=JPEG.webp"/>\
  <p>\
    Wyoming is a state in the mountain region of the Western \
    United States.\
  </p>\
  <p>\
    Wyoming is the 10th most extensive, but the least populous \
    and the second least densely populated of the 50 United \
    States. The western two thirds of the state is covered mostly \
    with the mountain ranges and rangelands in the foothills of \
    the eastern Rocky Mountains, while the eastern third of the \
    state is high elevation prairie known as the High Plains. \
    Cheyenne is the capital and the most populous city in Wyoming, \
    with a population estimate of 63,624 in 2017.\
  </p>\
  <p>\
    Source: \
    <a style="color: WHITE"\
      target="_blank"\
      href="http://en.wikipedia.org/wiki/Wyoming">Wikpedia</a>\
  </p>';

InfoBox中显示的所有HTML都是沙盒。这可以防止外部数据源将恶意代码注入Cesium应用程序。要在描述中运行JavaScript或浏览器插件，请通过viewer.infoBox.frame属性访问用于沙盒的iframe。有关控制iframe沙盒的更多信息，请参阅本文。

相机控制

使用viewer.zoomTo命令查看特定实体。还有一个viewer.flyTo方法，可以执行动画摄影机飞行到实体。这两种方法都可以传递给Entity、EntityCollection、DataSource或实体数组。

两种方法都会计算所有提供实体的视图。默认情况下，相机朝向北方，从45度角向下看。通过传入HeadingPitchRange进行自定义。

 const heading = Cesium.Math.toRadians(90);
  const pitch = Cesium.Math.toRadians(-30);
  viewer.zoomTo(wyoming, new Cesium.HeadingPitchRange(heading, pitch));

zoomTo和flyTo都是异步函数；也就是说，他们不能保证在返回之前已经完成。例如，飞行到一个实体会发生在许多动画帧上。这两个函数都返回Promises，可用于安排在飞行或缩放完成后执行的函数。将示例中的zoomTo替换为以下代码段。这架飞机飞往怀俄明州，并在飞行完成后选择它。

const result = await viewer.flyTo(wyoming);
  if (result) {
    viewer.selectedEntity = wyoming;
  }

如果飞行成功完成，传递给我们的回调函数的结果参数将为真，如果飞行取消，即用户在此飞行完成之前启动了另一个飞行或缩放，或者因为目标没有相应的可视化，即没有什么可缩放的。

有时，特别是在处理时间动态数据时，我们希望相机保持以实体为中心，而不是以地球为中心。这是通过设置viewer.trackedEntity来实现的。跟踪实体需要设置位置。

wyoming.position = Cesium.Cartesian3.fromDegrees(-107.724, 42.68);
viewer.trackedEntity = wyoming;

通过将viewer.trackedEntity设置为undefined或双击实体来停止跟踪。调用zoomTo或flyTo也会取消跟踪。

管理实体

EntityCollection是一个用于管理和监视一组实体的关联数组。viewer.entitys是一个EntityCollection。EntityCollection包括用于管理实体的add、remove和removeAll等方法。

有时我们需要更新之前创建的实体。所有实体实例都有一个唯一的id，可用于从集合中检索实体。我们可以指定一个ID，或者自动生成一个ID。

viewer.entities.add({
    id: "uniqueId"
)

使用getById检索实体。如果不存在具有提供ID的实体，则返回undefined。

const entity = viewer.entities.getById("uniqueId");

要获取实体或创建新实体（如果不存在），请使用getOrCreateEntity。

const entity = viewer.entities.getOrCreateEntity("uniqueId");

手动创建一个新实体，并使用add将其添加到集合中。如果集合中已存在具有相同id的实体，则此方法会抛出。

const entity = new Entity({
    id: "uniqueId",
});
viewer.entities.add(entity);

EntityCollection的强大功能通过collectionChanged事件展现出来。这会在集合中添加、删除或更新实体时通知侦听器。

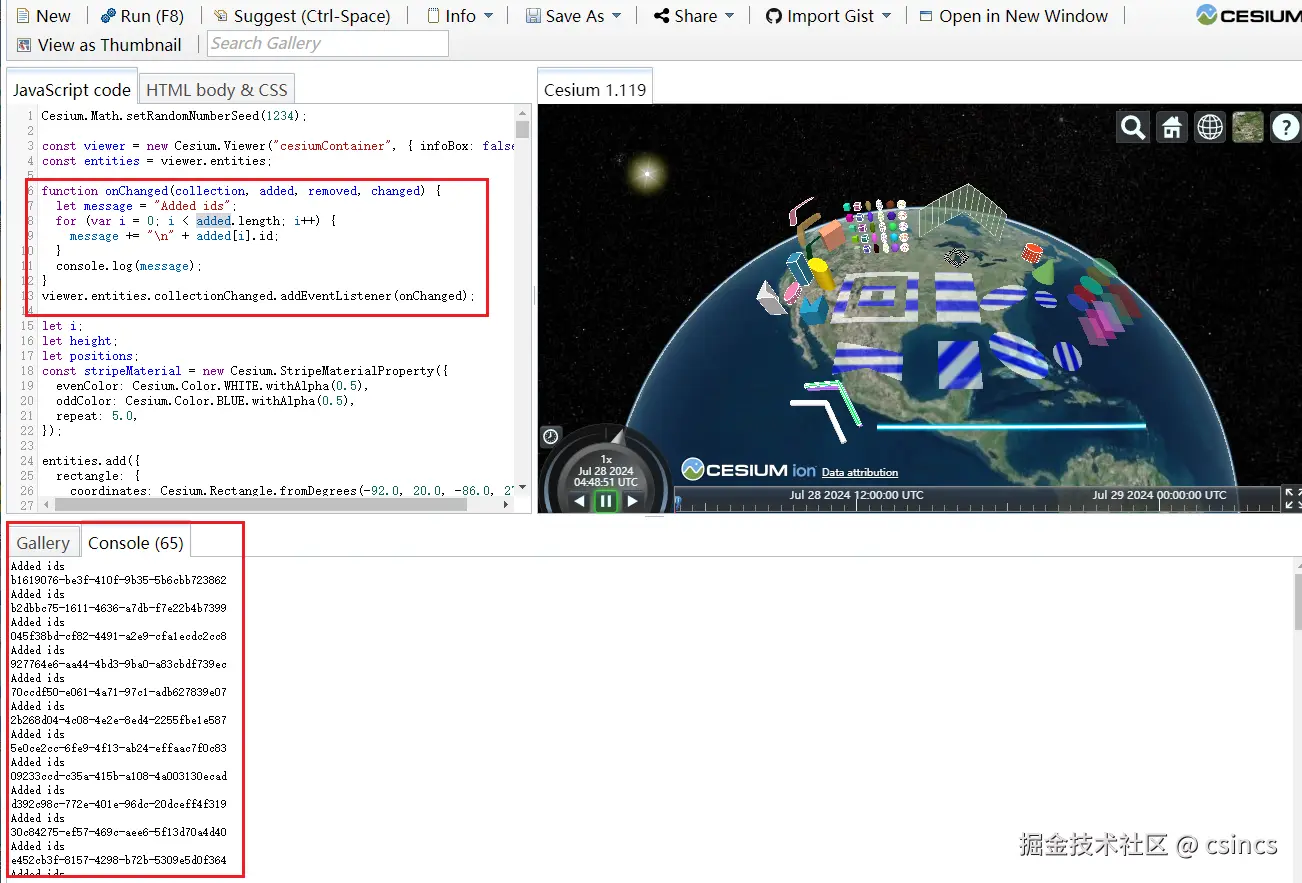

使用Sandcastle中的几何体展示示例。在创建查看器的行后粘贴以下代码。

function onChanged(collection, added, removed, changed) {
    let message = "Added ids";
    for (var i = 0; i < added.length; i++) {
    message += "\n" + added[i].id; }
    console.log(message);
}
viewer.entities.collectionChanged.addEventListener(onChanged);

运行示例时，您应该在控制台中看到大约65条消息，每次调用viewer.entitys.add都会看到一条消息。

当一次更新大量实体时，将更改排队并在最后发送一个大事件会更有效。这样，Cesium可以在一次过程中处理所需的更改。在viewer.entity.add之前调用viewer.entity.suspendEvents，并在示例末尾调用viewer.entiies.resumeEvents。当我们再次运行演示时，我们现在得到一个包含所有65个实体的单一事件。这些调用是引用计数的，因此可以嵌套多个挂起和恢复调用。

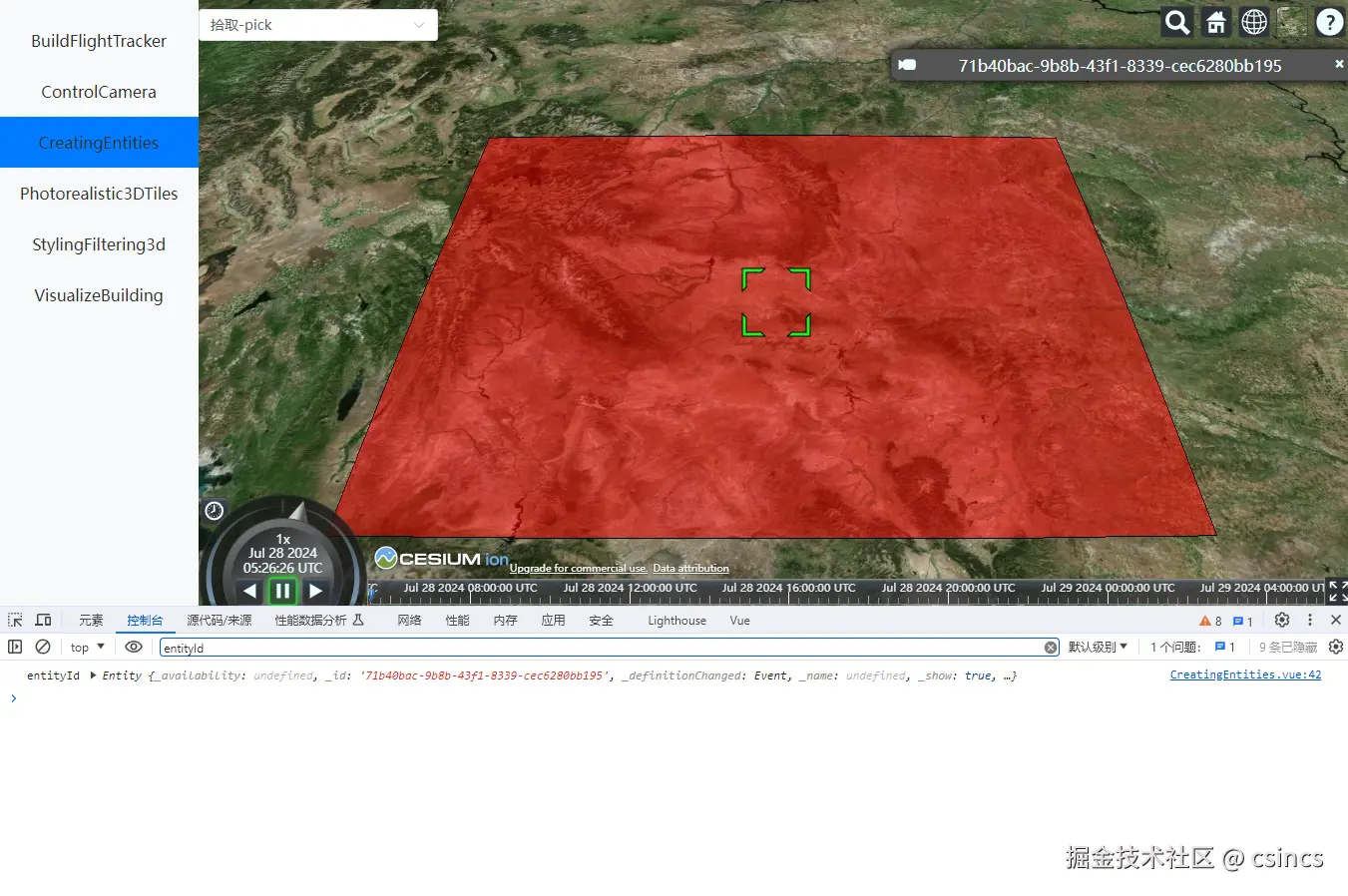

拾取

拾取（单击以选择对象）是我们需要与Primitive API进行简短交互的区域之一。使用scene.cick和scene.drillPick检索实体。 原教程中只提供了两个方法，在原教程的基础上增加如何调用两个方法。

function drillPick () {
  var canvas = document.getElementById('cesiumContainer');
  canvas.addEventListener('click', function(e) {
    let entityId = drillPickEntities(viewer, new Cesium.Cartesian2(e.clientX, e.clientY))
    console.log('entityId', entityId)
  })
}
function pick () {
  var canvas = document.getElementById('cesiumContainer');
  canvas.addEventListener('click', function(e) {
    let entityId = pickEntity(viewer, new Cesium.Cartesian2(e.clientX, e.clientY))
    console.log('entityId', entityId)
  })
}
/**
 * Returns the list of entities at the provided window coordinates.
 * The entities are sorted front to back by their visual order.
 *
 * @param {Cartesian2} windowPosition The window coordinates.
 * @returns {Entity[]} The picked entities or undefined.
 */
 function drillPickEntities(viewer, windowPosition) {
  let picked, entity, i;
  const pickedPrimitives = viewer.scene.drillPick(windowPosition);
  const length = pickedPrimitives.length;
  const result = [];
  const hash = {};

  for (i = 0; i < length; i++) {
    picked = pickedPrimitives[i];
    entity = Cesium.defaultValue(picked.id, picked.primitive.id);
    if (entity instanceof Cesium.Entity && !Cesium.defined(hash[entity.id])) {
      result.push(entity);
      hash[entity.id] = true;
    }
  }
  return result;
}
/**
 * Returns the top-most entity at the provided window coordinates
 * or undefined if no entity is at that location.
 *
 * @param {Cartesian2} windowPosition The window coordinates.
 * @returns {Entity} The picked entity or undefined.
 */
 function pickEntity(viewer, windowPosition) {
  const picked = viewer.scene.pick(windowPosition);
  if (Cesium.defined(picked)) {
    const id = Cesium.defaultValue(picked.id, picked.primitive.id);
    if (id instanceof Cesium.Entity) {
      return id;
    }
  }
  return undefined;
}

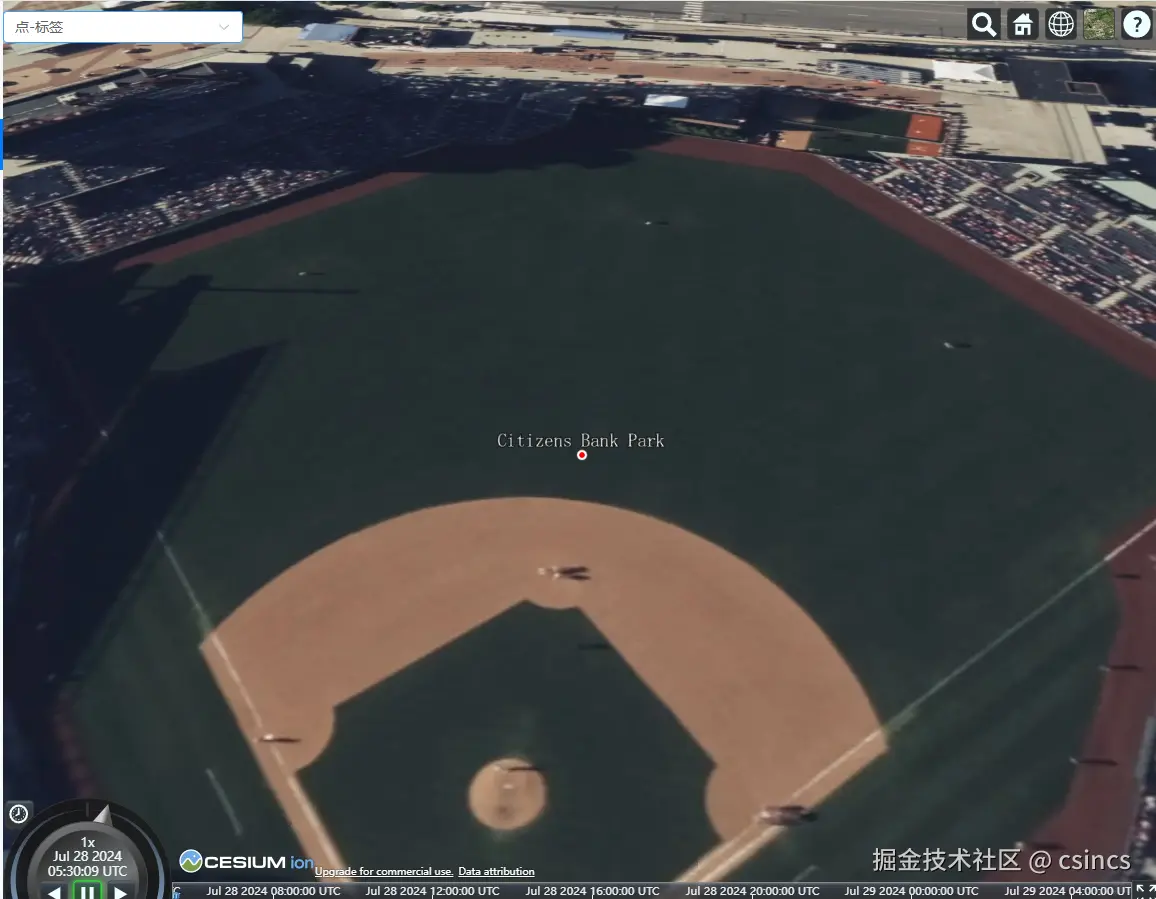

点、广告牌和标签

通过设置位置、点和标签来创建图形点或标签。例如，在我们最喜欢的棒球队的主场放置一个点。

  const citizensBankPark = viewer.entities.add({
    name: "Citizens Bank Park",
    position: Cesium.Cartesian3.fromDegrees(-75.166493, 39.9060534),
    point: {
      pixelSize: 5,
      color: Cesium.Color.RED,
      outlineColor: Cesium.Color.WHITE,
      outlineWidth: 2,
    },
    label: {
      text: "Citizens Bank Park",
      font: "14pt monospace",
      style: Cesium.LabelStyle.FILL_AND_OUTLINE,
      outlineWidth: 2,
      verticalOrigin: Cesium.VerticalOrigin.BOTTOM,
      pixelOffset: new Cesium.Cartesian2(0, -9),
    },
  });

  viewer.zoomTo(viewer.entities);

默认情况下，标签在水平和垂直方向上居中。由于标签和点共享相同的位置，因此它们在屏幕上重叠。为避免此问题，请指定标签原点VerticalOrigin.BOTTOM，并将像素偏移设置为（0，-9）。

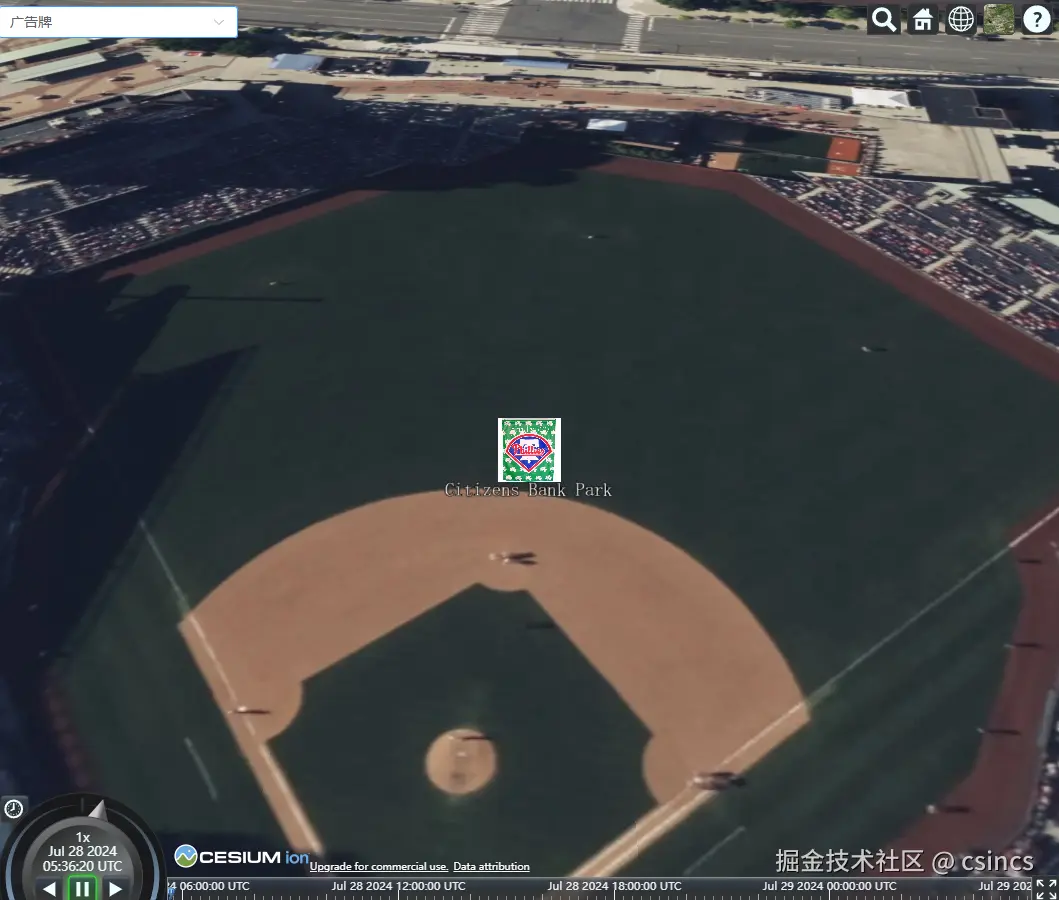

用广告牌替换该点，广告牌是一个始终面向用户的标记。

const citizensBankPark = viewer.entities.add({
  position: Cesium.Cartesian3.fromDegrees(-75.166493, 39.9060534),
  billboard: {
    image: "/docs/images/tutorials/creating-entities/Philadelphia_Phillies.png",
    width: 64,
    height: 64,
  },
label: {
    text: "Citizens Bank Park",
    font: "14pt monospace",
    style: Cesium.LabelStyle.FILL_AND_OUTLINE,
    outlineWidth: 2,
    verticalOrigin: Cesium.VerticalOrigin.TOP,
    pixelOffset: new Cesium.Cartesian2(0, 32),
},

有关更多自定义选项，请参阅Sandcastle标签和广告牌Sandcastle示例。

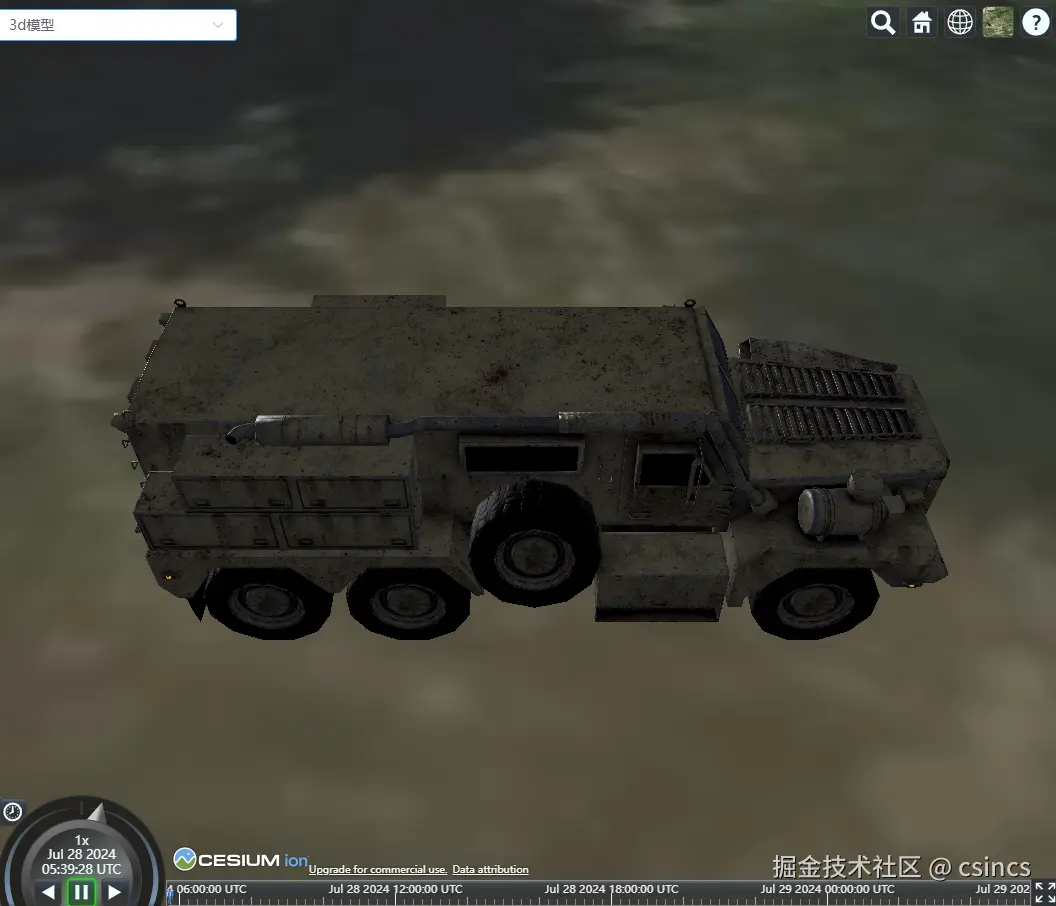

3D models

CesiumJS通过运行时资源格式glTF支持3D模型。您可以在3D模型Sandcastle示例中找到示例模型。

const model3dEntity = viewer.entities.add({
    position: Cesium.Cartesian3.fromDegrees(-123.0744619, 44.0503706),
    model: {
      uri: "GroundVehicle.glb",
    },
});
viewer.trackedEntity = model3dEntity;

为glTF模型设置位置和URI以创建模型实体。

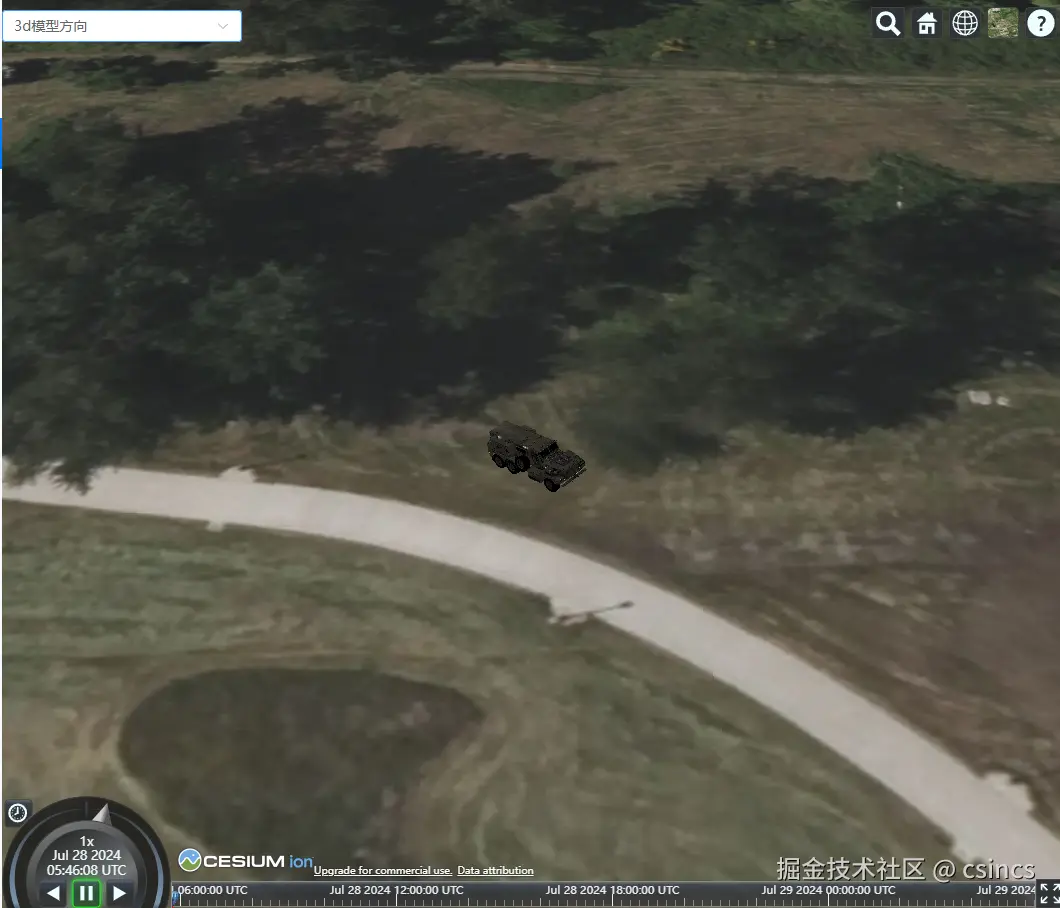

默认情况下，模型的方向是垂直的，面向东方。通过为Entity.orientation属性指定四元数Quaternion来控制模型的方向。这将控制模型的航向、俯仰和横滚。

const position = Cesium.Cartesian3.fromDegrees(-123.0744619, 44.0503706);
  const heading = Cesium.Math.toRadians(45.0);
  const pitch = Cesium.Math.toRadians(15.0);
  const roll = Cesium.Math.toRadians(0.0);
  const orientation = Cesium.Transforms.headingPitchRollQuaternion(
    position,
    new Cesium.HeadingPitchRoll(heading, pitch, roll)
 );

 const entity = viewer.entities.add({
    position: position,
    orientation: orientation,
    model: {
      uri: "GroundVehicle.glb",
    },
 });
 viewer.trackedEntity = entity;

如果您创建了自己的模型，请务必查看我们在glTF艺术家技巧上的帖子。

属性系统

我们为实体定义的所有值都存储为 Property 对象。例如，请参阅怀俄明州大纲的值：

console.log(typeof wyoming.polygon.outline);

outline是ConstantProperty的一个实例。本教程使用一种称为隐式属性转换的简写形式，它自动获取原始值并在后台创建相应的属性。如果没有这个简写，我们就不得不写一个更长的初始示例：

const wyoming = new Cesium.Entity();
  wyoming.name = "Wyoming";

  const polygon = new Cesium.PolygonGraphics();
  polygon.material = new Cesium.ColorMaterialProperty(
    Cesium.Color.RED.withAlpha(0.5)
);
polygon.outline = new Cesium.ConstantProperty(true);
polygon.outlineColor = new Cesium.ConstantProperty(Cesium.Color.BLACK);
wyoming.polygon = polygon;

viewer.entities.add(wyoming);

之所以使用属性，是因为实体API不仅能够表达常数值，而且能够表达随时间变化的值。请参阅回调属性和插值沙堡示例，了解一些时间动态属性。

到这里本教程就结束啦

源码可从_GitHub - cesiumjs教程的vue3版本_下载

如果文章对你有帮助，希望可以收获你的点赞收藏加关注，我会持续带来更多有价值的内容！
