Android 绘制文本

Android绘制文本

下面以绘制"Hello Word"在屏幕中间位置为例。

已知

高度 height

宽度 width

1.准备

//画笔
val paint: Paint = Paint(Paint.ANTI_ALIAS_FLAG).apply {
    textSize = 100f
    color = Color.BLACK
}
//获取文本宽度
val textWidth = paint.measureText("Hello Word")
//获取绘制文本时所需descent ascent top 和 bottom坐标
val fontMetrics = paint.fontMetrics // 直接获取Paint的FontMetrics，无需额外变量
val ascent = fontMetrics.ascent // 获取ascent值
val descent = fontMetrics.descent // 获取descent值
val top = fontMetrics.top
val bottom = fontMetrics.bottom

这些对象需要了解，才能对文本进行绘制

2.计算

2.1 绘制文本

绘制文本方法，使用Canvas进行绘制。

/**
 * Draw the
 text, with origin at (x,y), using the specified paint. The origin is interpreted
 * based on the Align setting in the paint.
 *
 * @param text The text to be drawn
 * @param x The x-coordinate of the origin of the text being drawn
 * @param y The y-coordinate of the baseline of the text being drawn
 * @param paint The paint used for the text (e.g. color, size, style)
 */
public void drawText(@NonNull String text, float x, float y, @NonNull Paint paint) {
    super.drawText(text, x, y, paint);
}

参数1：文本。

参数2: x坐标，文本最左侧坐标。

参数3: y坐标，需要通过基线进行定位。

参数4：画笔

2.2 计算x，y坐标位置

• 2.2.1 计算X坐标

//获取文本宽度
val textWidth = paint.measureText("Hello Word")
val x = width/2 - textWidth

x坐标为: width/2 - textWidth/2

• 2.2.2 计算Y坐标

• 2.2.2.1 五根线

绘制文本需对top线、ascent线、descent线、baseLine线和bottom线了解，线的大致位置如图。

top线到bottom线之间的距离是文字可以绘制的最大高度。但是一般绘制的文字高度只有ascent线到descent线距离大小。图中还可以看到第五根线BaseLine线，这根线就是我们需要寻找的坐标Y，但是Android未直接提供获取接口。 Android SDK接口中,只为我们提供了关于top线、ascent线、descent线、baseLine线和bottom线相关的几个值。

val ascent = fontMetrics.ascent
val descent = fontMetrics.descent
val top = fontMetrics.top
val bottom = fontMetrics.bottom

从图中可以看到top线、ascent线、descent线、baseLine线和bottom线四条线的大致位置。

代码块中的几个数据是根据他们的Y坐标计算得出，公式如下：

fontMetrics.ascent = ascent线坐标 - BaseLine线Y坐标

fontMetrics.descent = descent - BaseLine线Y坐标

fontMetrics.top = top - BaseLine线Y坐标

fontMetrics.bottom = bottom - BaseLine线Y坐标

因为Android坐标Y轴由上到下大小逐渐增大，所以：fontMetrics.ascent和fontMetrics.top为负值,fontMetrics.descent和fontMetrics.bottom为正值。

• 2.2.2.2 计算中间线到基线位置

假设在ascent线和descent线有一条height/2线，这条线到ascent线与到descent线距离相等。

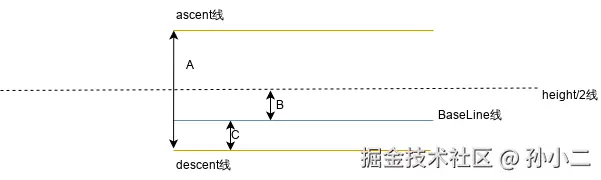

• 如图：

注意： 如图ABC ，A代表ascent线到BaseLine线距离。B代表height/2线到BaseLine线距离。C为baseLine线到descent线距离。

图中如果想要将文本绘制在ascent线和descent线中间，只需要使用BaseLine线作为Y坐标就可以了。由于Android没有直接提供相关接口，我们需要使用fontMetrics.ascent、fontMetrics.descent、fontMetrics.top、 fontMetrics.bottom计算获取得出所需值。由于想把文字绘制到中间位置，只需要将height/2线定位到视图中间位置，中间位置加上距离B就可以做到。

中间height/2线到基线距离B公式：

中间height/2线到基线距离 = （fontMetrics.descent-fontMetrics.ascent）/2 -fontMetrics.descent

• 2.2.2.3 推导中间线到基线距离公式：

从上面2.2.2.2图中可以看到这样关系A = 2(B+C)，故B = A/2-C。

由2.2.2.1中fontMetrics.descent和fontMetrics.ascent计算过程，可以看出fontMetrics.descent为BaseLine线到descent线的距离，-fontMetrics.ascent为BaseLine线到ascent线距离。所以A = fontMetrics.descent-fontMetrics.ascent。

C = fontMetrics.descent

所以B = A/2-C = (fontMetrics.descent-fontMetrics.ascent)/2 - fontMetrics.descent。

注意：fontMetrics.ascent为负数

• Y绘制坐标

Y= height/2+B = height/2 + (fontMetrics.descent-fontMetrics.ascent)/2 - fontMetrics.descent

3.代码

• 3.1 布局

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/main"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
​
​
​
    <com.kt.view.textview.CustomTextView
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>
​
​
​
</androidx.constraintlayout.widget.ConstraintLayout>

• 3.2 代码

package com.kt.view.textview
​
import android.content.Context
import android.graphics.Canvas
import android.graphics.Color
import android.graphics.Paint
import android.util.AttributeSet
import android.util.Log
import android.widget.TextView
import kotlin.math.abs
​
class CustomTextView @JvmOverloads constructor(context: Context, attrs: AttributeSet? = null, defStyleAttr: Int = 0, defStyleRes: Int = 0):
    TextView(context, attrs, defStyleAttr, defStyleRes) {
​
    val paint: Paint = Paint(Paint.ANTI_ALIAS_FLAG).apply {
        textSize = 100f
        color = Color.BLACK
    }
​
​
    override fun onDraw(canvas: Canvas) {
      val baseLine =   height/2 + getBaseline(paint)
      val textWidth = paint.measureText("Hello Word")
      //绘制最上面的top
      //canvas.drawLine(0f,)
      canvas.drawText("Hello Word", width/2 - textWidth/2, baseLine, paint)
    }
​
    private fun getBaseline(paint: Paint): Float {
        val fontMetrics = paint.fontMetrics
        val ascent = fontMetrics.ascent // 获取ascent值
        val descent = fontMetrics.descent // 获取descent值
        return (descent - ascent) / 2 - descent
    }
}

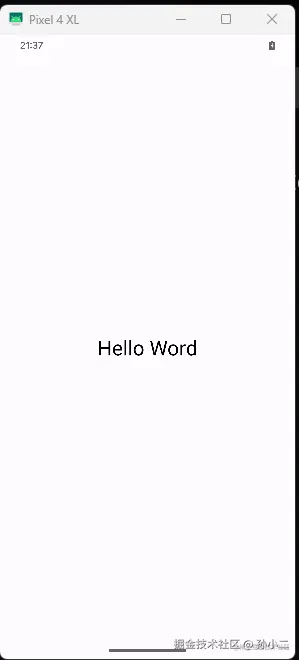

• 3.3 展示

4.总结

• 1.获取文本宽度

    val textWidth = paint.measureText("Hello Word")

• 2.获取基线位置

    private fun getBaseline(paint: Paint): Float {
        val fontMetrics = paint.fontMetrics
        val ascent = fontMetrics.ascent // 获取ascent值
        val descent = fontMetrics.descent // 获取descent值
        return (descent - ascent) / 2 - descent
    }
