ESP-IDF：如何把example改成component

小恒恒
1,228 阅读5分钟

1.环境依赖

Win10
ESP-IDF： v4.4.6
开发板： ESP32S3
VSCode： 1.91.1 (system setup)

2.背景介绍

在我们基于 ESP-IDF 开发程序的过程中，假如我们在 The ESP Component Registry 里没有找到我们所需要的组件。我们通常会希望把已有的稳定的例程整体迁移到自己的项目中，并且作为一个component 来使用。本次，我们以 blufi 例程为例，介绍改造过程。

3.解决方案

3.1. 跑通 blufi 例程

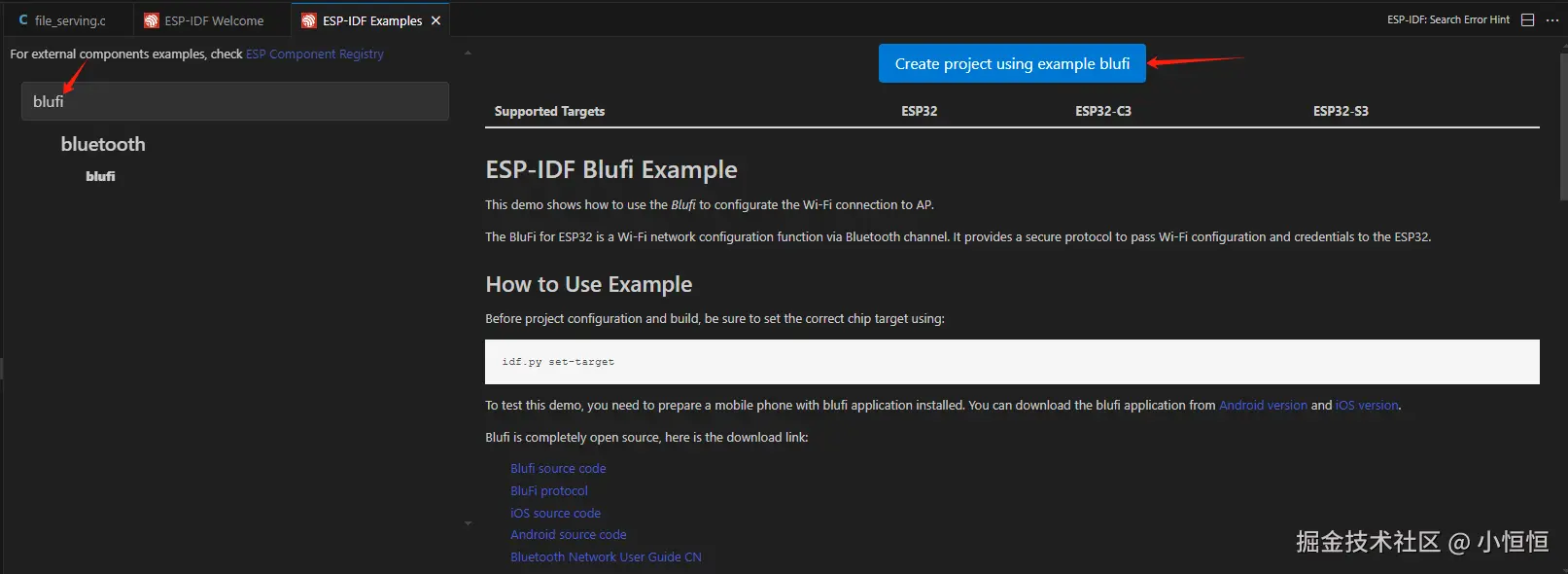

首先，我们可以在 VSCode 中，按下 F1 ，选择 ESP-IDF: Show Examples Projects ，在搜索栏搜索 blufi ，点击 Create project using example blufi 按钮，选择目录，生成项目。

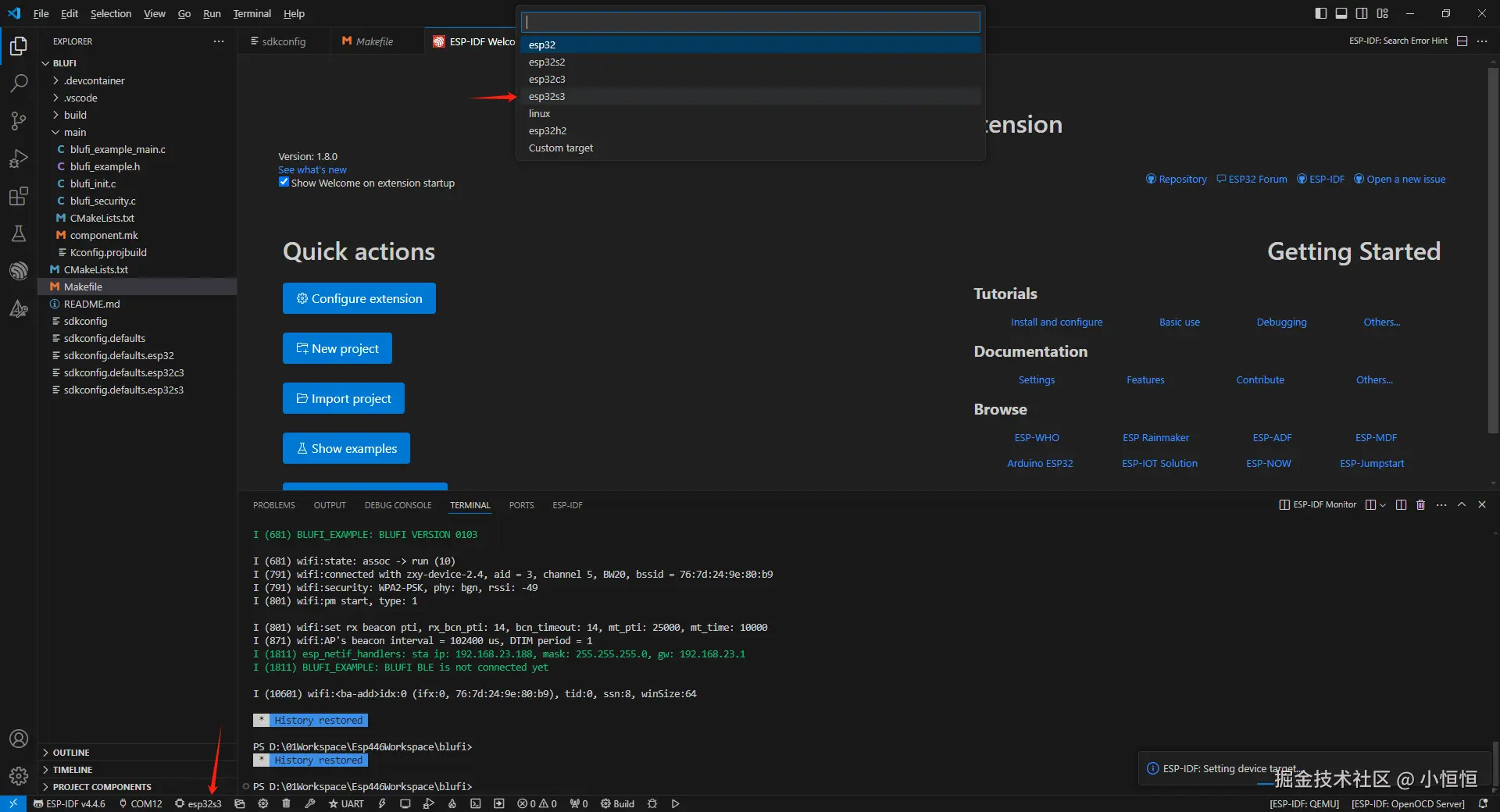

项目初始化完毕后，我们需要根据芯片型号来进行配置。比如我的是 ESP32S3：

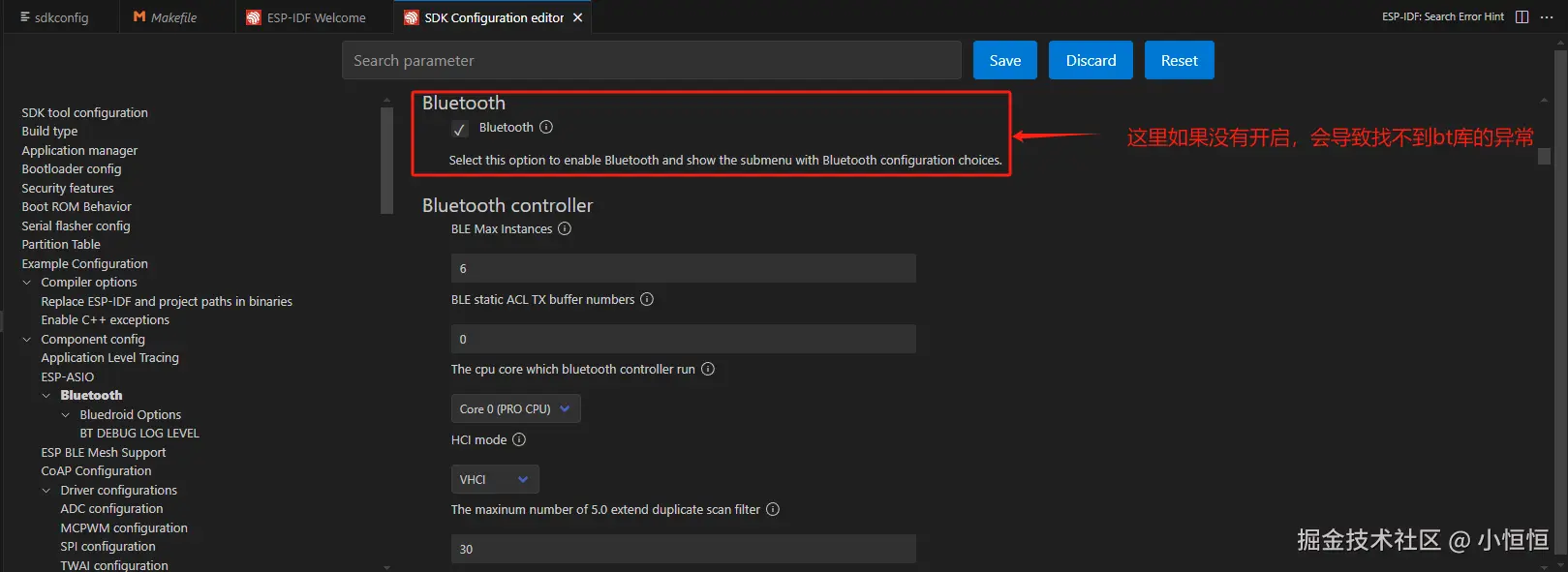

然后，我们开始进行配置，比如你有 PSRAM 啊等等。其中，最重要的就是确认蓝牙已经打开：


先跑通本例程，确保你使用下面官方提供的移动端应用，已经可以正常配置开发板的 Wi-Fi：

3.2. 新建 sample_project 项目，复制例程中的文件

我们可以通过新建一个 sample_project 来添加 blufi 为 component 。

首先我们把 blufi 项目下的 sdkconfig 复制到本项目下，比如说蓝牙是否打开这种问题，就不存在了。 现在我们按下F1，选择 ESP-IDF: Create New ESP-IDF Component，名字就叫 blufi。

💡 如今的 component 非常规范，在 include/ 目录下写 .h 文件，组件根目录下放置 .c 文件。

现在，我们把例程项目中的 .h 和 .c 以及 Kconfig.projbuild 文件复制过来。

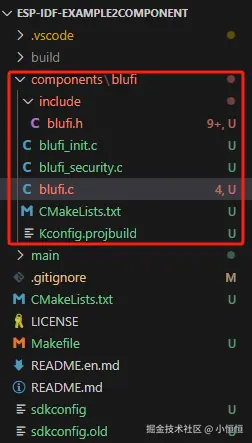

这里为了美观，我们稍稍修改带 example 后缀的文件，将例程中的blufi_example.h的代码复制到自动生成的blufi.h文件中，将 blufi_example_main.c 中的内容复制到已自动生成的 blufi.c 文件中。并且，我们全局替换 blufi_example.h 为 blufi.h 。也就是说，文件目录结构如下：


3.3. 修改 app_main 函数

由于程序都有入口点 app_main，我们把组件中的 app_main 更名为 start_blufi，并在 .h 文件里添加上对应的声明。 然后我们进行编译。这个时候，我们会遇到一个异常：

nvs_flash.h: No such file or directory

这就是说，我们的组件缺乏依赖，我们需要在 CMakeLists.txt 中添加依赖，它的写法是：

idf_component_register(SRCS "blufi.c"
                    INCLUDE_DIRS "include"
                    REQUIRES nvs_flash
                    )

💡 这里的依赖组件的查找方式为：先按下 Full Clean 按钮，然后 VSCode 就可以感知到 .h 文件了，跳转到 .h 文件中，看上方 components/ 下的目录是什么，组件就叫什么。

再有，把要编译的所有源文件，也要在 CMakeLists.txt 中描述清楚，那就会变成下面这样：

idf_component_register(SRCS "blufi.c" "blufi_security.c" "blufi_init.c"
                    INCLUDE_DIRS "include"
                    REQUIRES nvs_flash
                    )

大概就是上面这样的修改流程，反复去查看报错，你就能把一个组件的所有依赖排查清楚。如果遇到类型找不到，就 #include 相应的 .h 文件

3.4. 将 nvs_flash 的初始化写到 main.c

通常情况下，官方例程的第一步都是初始化nvs，我们在写项目时，又不可能只包含一个组件。所以我们要避免多次初始化 nvs_flash ，我们删除 blufi.h 中有关于初始化的代码，将 main.c 改为：

#include <stdio.h>
#include "blufi.h"
#include "nvs_flash.h"

void app_main(void)
{
    esp_err_t ret;

    // Initialize NVS
    ret = nvs_flash_init();
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }
    ESP_ERROR_CHECK( ret );

    start_blufi();
}

现在，我们进行编译和烧录，不出意外的话，当你看到这样的打印，就表示你已经成功啦：

I (692) wifi:state: assoc -> run (10)
I (792) wifi:connected with zxy-device-2.4, aid = 3, channel 5, BW20, bssid = 76:7d:24:9e:80:b9
I (792) wifi:security: WPA2-PSK, phy: bgn, rssi: -47
I (802) wifi:pm start, type: 1

I (802) wifi:set rx beacon pti, rx_bcn_pti: 14, bcn_timeout: 14, mt_pti: 25000, mt_time: 10000
I (882) wifi:AP's beacon interval = 102400 us, DTIM period = 1
I (1812) esp_netif_handlers: sta ip: 192.168.8.88, mask: 255.255.255.0, gw: 192.168.8.1
I (1812) BLUFI_EXAMPLE: BLUFI BLE is not connected yet

4.可能遇到的问题

4.1.PSRAM line mode 错误

会出现类似下面的异常：

psram: PSRAM ID read error: 0x00ffffff, PSRAM chip not found or not supported, or wrong PSRAM line mode

这个异常多半是在选择四线还是八线模式的时候选错了，比如我是八线（Octal）,结果错选成了四线（Quad），就会报这种错误。

我们可以打开 SDK Configuration editor ，搜索 Mode，找到类似于 Mode (QUAD/OCT) of SPI RAM chip in use 的配置项，选择上正确的线模式就好。

💡 当然你也可以在 idf.py menuconfig 中进行修改

4.2. blufi 所遵循的协议是什么？

BluFi 是一项基于蓝牙通道的 Wi-Fi 网络配置功能，适用于 ESP32。它通过安全协议将 Wi-Fi 的 SSID、密码等配置信息传输到 ESP32。基于这些信息，ESP32 可进而连接到 AP 或建立 SoftAP。

BluFi 流程的关键部分包括数据的分片、加密以及校验和验证。

关于BluFi，官方有一个 介绍 ，可以通过这个介绍来详细了解它。

结语

如果你和我的开发环境是高度一致的，你可以访问我已经整理好的代码仓库：esp-idf-example2component 来获得一个demo。

欢迎大家在评论区里华山论剑！

修改记录

时间内容
2024-07-29完成初稿
