IP协议

IP协议是网络层协议，主要负责寻址，路由，分片。

  • 寻址：设备之间根据IP地址寻址，IP地址又分为网络号和主机号（无分类地址CIDR）。
    • 网络号用于标识该IP地址属于哪个子网，主机号负责标识同一个子网下的不同主机。
    • 使用子网掩码可计算出IP地址的网络号和主机号，或在IP地址后使用/直接标注网络号的位数。另外，子网掩码还可以用来划分子网。
    • 注意IP地址不是根据主机台数来配置的，而是根据网卡，路由器设备拥有两个以上的网卡。
    • IP地址全1地址表示广播，全0地址表示本网络。IPV4地址有32位，IPV6地址有128位。
  • 路由：实际场景中两台设备通过很多路由器，交换机等设备连接，会形成很多路径，当数据包到达一个网络节点，需要通过路由表和路由算法决定下一步怎么走。
    • 路由表中记录目标IP地址与下一跳路由器地址，IP包到达时到路由器根据路由算法和路由表计算出下一跳地址，然后转发给对应路由器。
    • 动态路由算法主要包括距离向量算法（RIP，BGP，与邻居路由器交换路由信息）和链路状态算法（OSPF，定期传播链路信息给所有路由器）
  • 分片：若IP报文超过MTU（1500字节）就会进行分片

IP报文头部

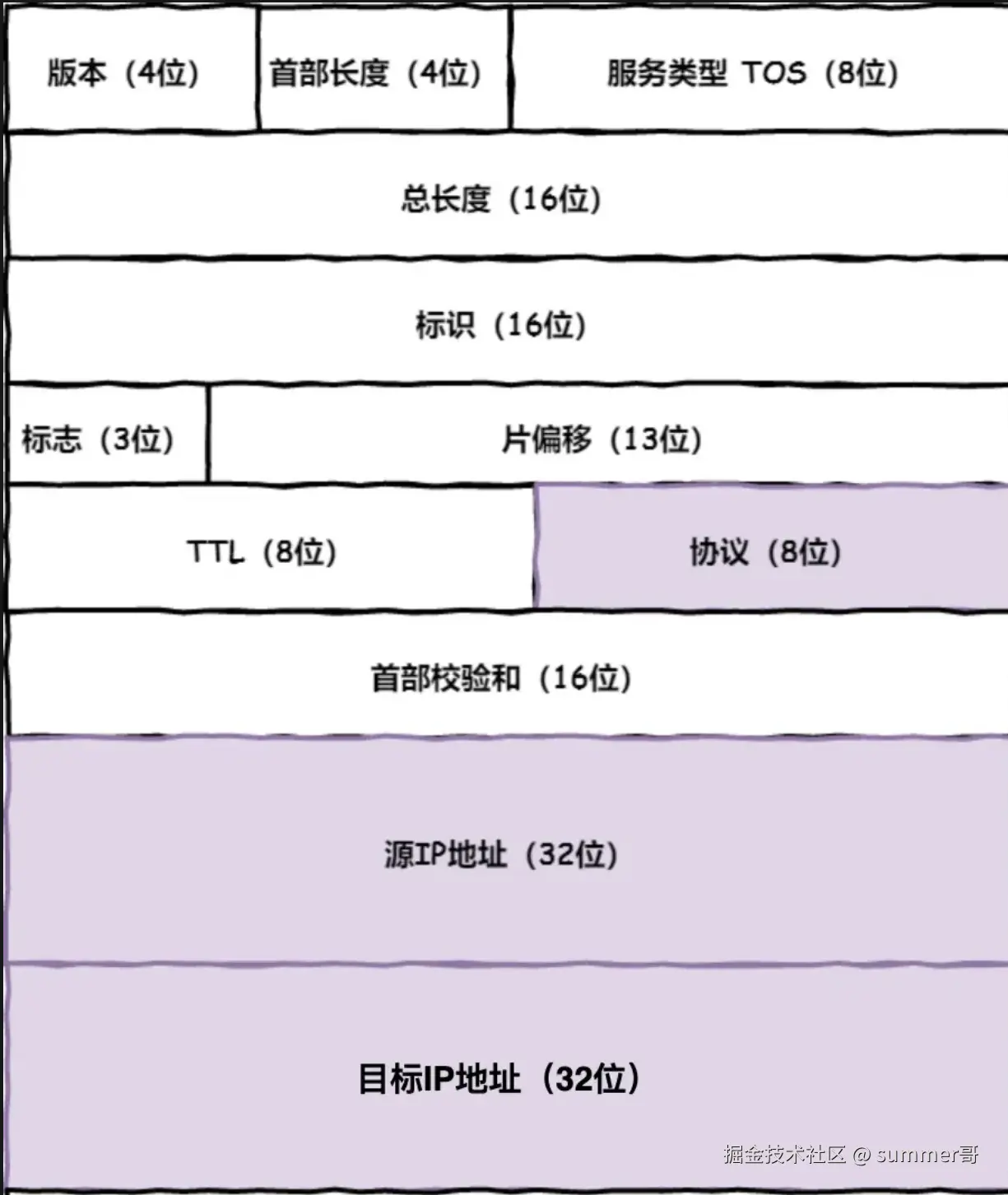

主要包括首部长度，总长度，标识，标志位，片偏移，TTL，源IP地址，目标IP地址。其中标志位表示是否能分片，后面还有无分片；片偏移表示当前报文在整组分片包中的位置；标识表示当前报文属于哪个分组。

IP层相关协议

  • DHCP协议：为主机动态分配IP地址。
    • 客户端先发起DHCP发现报文，服务器响应DHCP响应报文，客户端再发送DHCP请求报文，最后服务端用DHCP ACK报文应答。此后客户端就能够使用DHCP服务器分配给他的IP地址。在整个DHCP交互过程中都使用UDP广播通信。
  • NAT协议：网络地址转换，将私有IP转换为公有IP
    • 普通的NAT相当于N个私有地址对应N个公有地址，没什么意义，但是NAPT网络地址与端口转换技术则将IP地址和端口一起进行转换，即两个私有IP地址不同，但是端口号相同，NAT将其转化为一个相同的公有地址，但是以不同端口号做区分。
  • ICMP协议：确认IP包是否成功到达目标地址，报告发送过程中IP包被丢弃的原因等。分为查询报文类型和差错报文类型。是ping命令底层实现。

ping的工作原理

源主机ping目标主机

  • 源主机先构建一个ICMP回送请求消息数据包（类型，序号，时间）
  • 将数据包交给IP层构建一个IP数据包（源IP地址，目标IP地址）再加上MAC头发出去
  • 目标主机收到后，先检查MAC地址，再交给IP层，提取出ICMP消息后交给ICMP协议
  • 目标主机构建ICMP回送响应消息包（类型，序号，时间）再发送给源主机
  • 如果规定时间内源主机没收到ICMP应答包则说明目标主机不可达，否则可达

另外，断网了也能ping通127.0.0.1，因为这是回环地址，都不会从网卡发出去。而ping localhost会将localhost解析为回环地址（域名解析），ping 0.0.0.0会失败，因为这是无效目标地址，表示广播。

MAC协议

MAC协议是数据链路层的协议，它会将数据封装成帧，并定义了如何在两个物理节点间传递数据。MAC地址是全球唯一的，通常被硬编码在网络接口卡（NIC）上。两个节点发送数据时，发送方通过ARP协议寻找接收方的MAC地址，ARP协议以广播发送，若对方与自己同处于一个子网中对方会直接回应（ARP中有缓存，不用每次都广播），若目标路由器不在本子网内，则由本子网内的路由器发送出去直到目标路由器。

Linux收发网络包

收包

Linux接收网络的数据包分为两个过程：1.数据准备阶段，2.数据拷贝阶段

  • 数据准备阶段
    • 网卡收到数据包，通过DMA技术将数据写到内存的环形缓冲区。（DMA技术指无需CPU干预实现IO设备与存储器之间批量数据传送）
    • 网卡向CPU发起硬中断（暂时屏蔽中断，发起软中断，恢复屏蔽的中断）
    • 内核线程ksoftirqd收到软中断后，从环形缓冲区获取一个数据帧sk_buff，sk_buff负责在网络协议栈中对数据包逐层处理（通过data指针移动）
    • 根据IP地址和端口号将数据放到Socket的接收缓冲区
  • 数据拷贝阶段
    • 应用层程序调用Socket接口，将内核的Socket接收缓冲区的数据拷贝到应用层缓冲区（内核态到用户态），然后唤醒用户进程。

发包

  • 数据拷贝阶段
    • 应用程序调用socket发送数据包的接口，从用户态陷入内核态的socket层，内核申请一个sk_buff内存，将要发送的数据拷贝到sk_buff内存，将其加入socket发送缓冲区。
  • 数据准备阶段
    • 网络协议栈从socket发送缓冲区取出sk_buff，移动data指针逐层加上包头（这样逐层传递时不用拷贝），注意如果是TCP还会拷贝一个sk_buff副本（需要重传时使用，收到ACK后才删除）
    • 将sk_buff放到网络设备子系统（位于网络层与链路层之间的一个系统）的发送队列，触发软中断
    • 网卡驱动从发送队列中读取sk_buff，将其放入内存环形缓冲区（网卡驱动中），再将数据映射到网卡可访问的DMA区域，网卡发送数据，最后网卡触发硬中断释放内存（主要是sk_buff和环形缓冲区）

不同的IO模式

  • 基本概念：

    1. Linux收数据包分为两个阶段：1.数据准备阶段，2.数据拷贝（读写）阶段。
    2. 阻塞指的是数据准备阶段阻塞，同步指的是数据读写阶段是否是同步操作（由线程自己完成拷贝操作，也表现为阻塞）。
    3. Socket对象也是一个文件，Linux通过文件描述符fd对其操作
    4. Socket对象包括发送缓冲区，接收缓冲区，等待队列。
    5. OS会将IO阻塞的进程（的引用）（或与进程有关的对象）挂在对应socket的等待队列中，此时进程进入阻塞态
    6. socket准备好数据后，OS将socket等待队列上的进程唤醒并重新放回OS的工作队列（用于进程调度）
    7. Unix的IO模型与Java的网络IO模型概念并不是一一对应，但是有相通之处，以下按照Java的网络IO模型来分类

  • 同步阻塞IO（BIO）

    • 数据准备阶段阻塞和数据读写阶段都会阻塞
    • 线程读取数据时，如果当前fd的数据没有准备好，线程会阻塞等待。 所以如果服务端使用单线程，则每次只能处理一个请求。如果服务端使用多线程，则需要对每个请求开启一个线程处理

  • 同步非阻塞（NIO）

    • 数据准备阶段非阻塞，数据读写阶段阻塞
    • NIO时，服务端将accept返回的fd都加入fds集合，每次轮询fds，看哪些fd准备好了数据就返回。由于没有读写事件的fd也要轮询，所以效率不高。故引出了IO多路复用的方式。

  • IO多路复用

    • IO多路复用实际上也属于NIO（因为数据读写阶段也会阻塞）。IO多路复用指服务端使用单线程通过select/epoll等系统调用获取fds中有读写事件的fd（避免轮询所有fd），对这些fd做读写操作。IO多路复用有select，poll，epoll三种实现方式。
    • select
      1. 将已连接的socket存储为一个文件描述符集合fds中
      2. 调用select函数将fds拷贝到内核中，让内核遍历fds检查哪个fd有读写事件发生并做好标记，再将fds拷贝回用户态
      3. 用户态再次遍历fds找到可读可写的socket对其进行处理。
      4. 整个过程需要两次拷贝和两次遍历，所以效率不高。
    • poll
      • 与select相比只是没有fd个数的限制，其他都一样
    • epoll

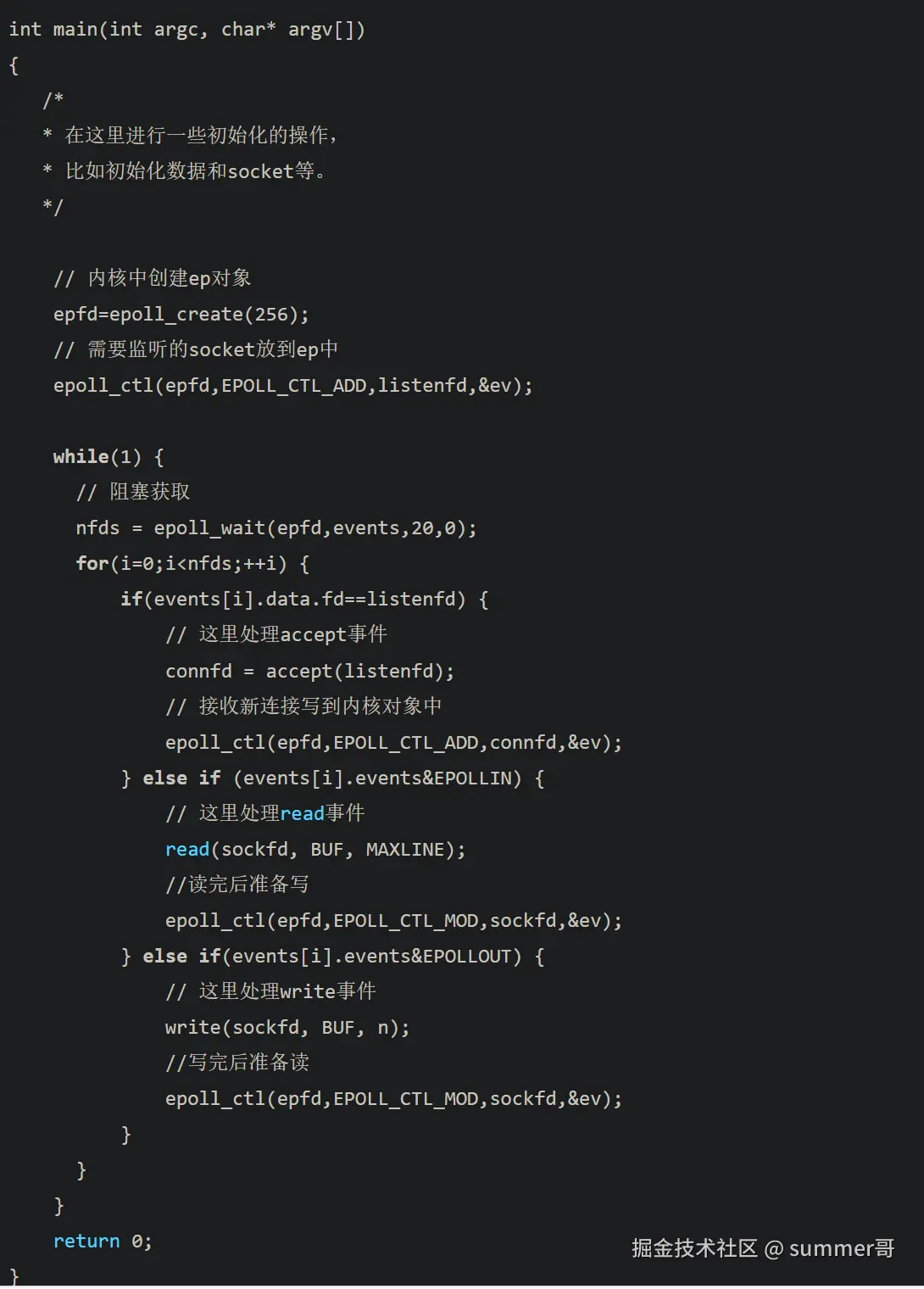

      1. 进程调用epoll_create方法创建一个eventepoll对象（作为进程与socket的中介）。eventepoll对象中包括等待队列，就绪队列（rdlist），红黑树。
        • 红黑树跟踪进程所有待检测的文件描述符，即把监控的socket通过epoll_ctl函数加入红黑树（select只能每次把socket集合拷贝给内核）
        • 等待队列保存阻塞在epoll函数上的用户进程
        • 就绪队列保存就绪的socket，进程被唤醒后可以直接遍历就绪队列获得有事件的socket。
      2. 使用epoll_ctl添加要监听的socket到红黑树中，内核会将一个等待事件对象（即epitem）添加到监听的socket的等待队列中（并注册回调函数）。
        • epitem中保存了socekt的fd，并且保存了rdlist和红黑树中的socket的引用
      3. socket收到数据后通过回调函数通知eventpoll对象（而不直接操作进程），把对应socket引用插入rdlist。
      4. 当进程执行epoll_wait，若rdlist中有socket则直接返回，否则阻塞进程（将进程放入eventepoll等待队列，而不是将进程放入所有socket的等待队列）。
    • epoll比select好的地方在于：
      • 使用rdlist存放就绪的socket，进程可以直接知道哪个socket有数据，而不用遍历
      • 使用了红黑树便于快速找到有事件的socket
      • 阻塞时只将进程放入eventepoll的等待队列中，不用放到所有socket的等待队列中（唤醒同理），socket方面通过它自己等待队列中的epitem与epollevent联系（通过回调函数）
    • epoll的LT模式与ET模式
      • epoll有LT和ET两种触发模式，LT即水平触发（默认），ET是边缘触发。
      • LT模式下，只要这个fd还有数据可读，每次epoll_wait都会返回它的事件，提醒用户程序去操作。
      • ET模式下，它只会提示一次，直到下次再有数据流入之前都不会再提示了，无论fd中是否还有数据可读。 所以在ET模式下，read一个fd的时候一定要把它的buffer读完，或者遇到EAGAIN错误
    • epoll的应用：redis，nginx


  • 异步IO（AIO）
    • 数据准备阶段和数据读写阶段都不阻塞
    • 所谓异步是指线程需要读取数据时，通知内核去操作，内核将数据拷贝到线程的缓冲区（用户态），在此期间线程可以去做其他事，拷贝完成后内核通知线程。异步一般是调用内核中的aio接口。
