HE-A继电器
松下HE-A功率继电器 （1a/1a1b） 全新上市！它具有尺寸小巧、高容量、低功耗等特点，广泛应用于PV逆变器、充电桩、工业设备等场景，是工业自动化、新能源汽车、光伏等领域的理想选择！找正品元器件，上唯样商城。
HE-A继电器
基本性能
1
松下安全切断用途继电器
| 项目 | 规格 |
|---|---|

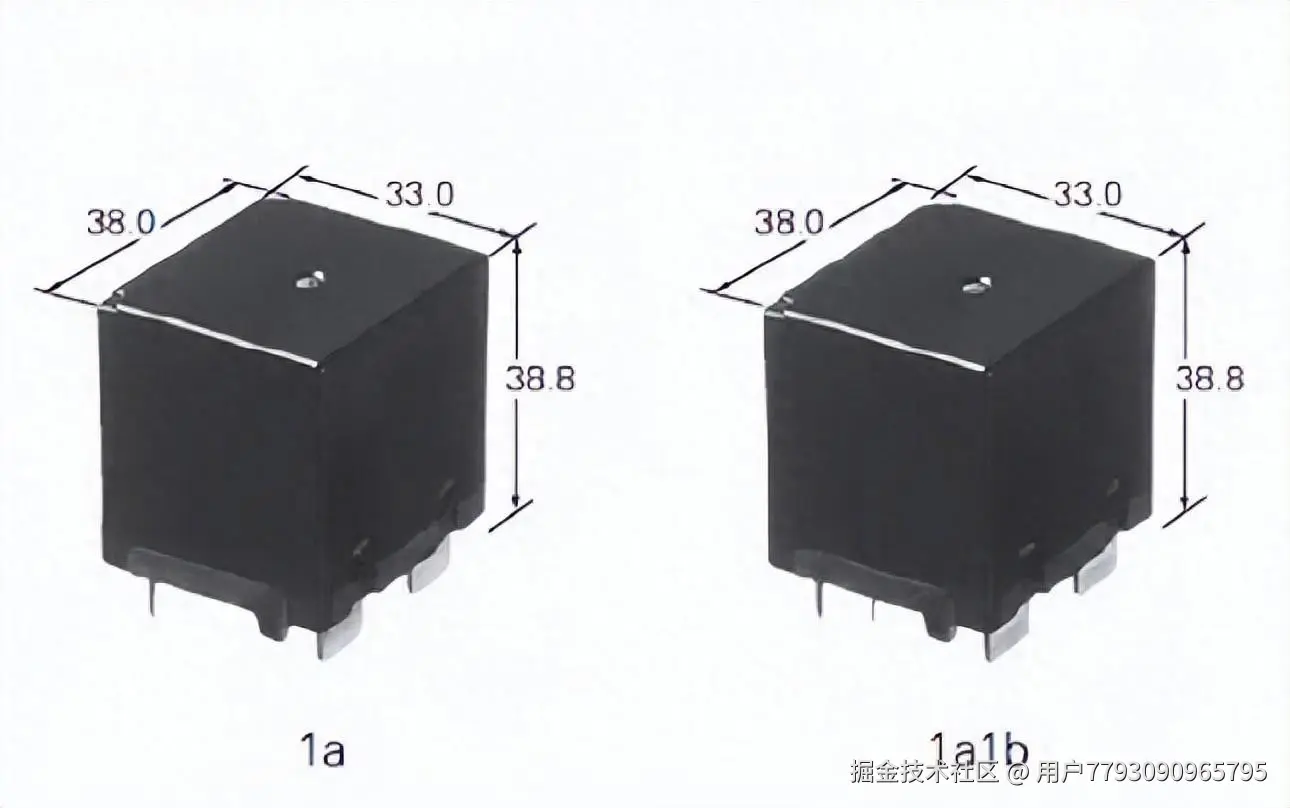

| 尺寸 | 33x38x38.8㎜ |
| 触点构成 | 1a /1a1b |
| 功率消耗 | 1.92W(保持功率0.31W) |
| 短路能力(符合UL508) | 5,000 Arms |
| 触点GAP | Min.3.6mm |
| 触点最大 通电电流 | 110A |
| 电气寿命(电感负载) | 90A 277VAC cosφ=0.81,000次及以上 |
| 绝缘距离 | a触点间：3.6mm （空间/爬电） |
| a触点-线圈间：10mm （空间/爬电） a触点-b触点间：10mm （空间/爬电） | |
| b触点-线圈间：3.0mm （空间/爬电） | |
| 耐浪涌电压 | 10kV(a触点-线圈间) |
| 使用温度 | ー40℃～＋85℃ |
| 端子形状 | 标准印刷电路板端子 |
| 保护构造 | 焊剂密封 |
HE-A继电器
产品优势
2

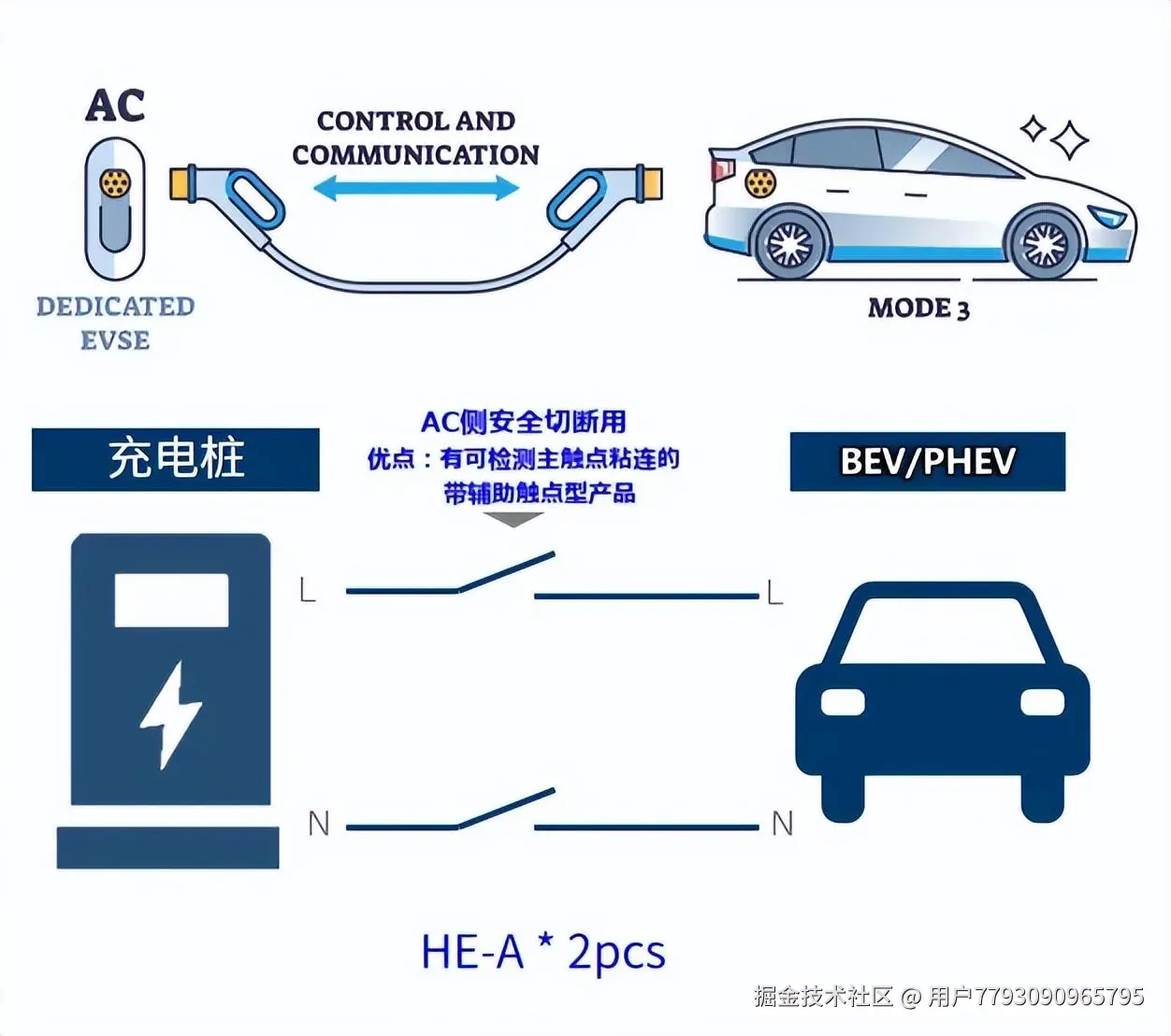

▪ 具备高短路电流(SCCR)能力，取得对应安规证书的，适用于美标充电桩AC侧安全切断用的继电器
符合UL508标准
实现短路能力5000Arms
符合美标充电桩要求的标准
▪ 产品容量大，可对应大电流美标充电桩的应用需求
Large Capacity(Form a)
Carry：Max.110A
Switching current：Max.90A
HE-A继电器
产品特点
3
▪ 小型、静音；削减工时、提高生产率
印刷电路板端子型的小型继电器
▪ 低功耗、低温升
有助于碳中和
▪ 可检测触点粘连
通过强制导向触点构造检测异常
▪ 有助于简化电路＋减少零件数量
通过辅助触点方式减少零件数量
▪ 绝缘距离大，更安全
主触点间隙达到Min. 3.6mm
HE-A继电器
应用案例
4
- 大容量产品，同时也适用于逆变器AC端的开断应用
