前情回顾
还记得上一篇的 "猜想三阶段" 吗？我们本来还想证明这猜想三阶段是否正确呢，通过打断点发现仅有阶段 1️⃣ 的前半部分总结对了，而阶段 2️⃣ 和 阶段 3️⃣ 其实都是完全提前进行了，而并不是说再等待新的一帧再进行处理。整体而言是 Flutter 项目启动后，第一次命中 RendererBinding.drawFrame 时，就会进行以 Render Tree 根节点为起点的 Layout、CompositingBits 和 Paint 操作，并且更重要的是，这些操作都是在沿着 RenderObject 链递归往子级进行的，即每次都是整个 Render Tree 上的所有节点都可以得到 Layout、CompositingBits 和 Paint 操作。
通过上一篇的学习我们已知 Render Tree 的根节点会通过 RenderObject.scheduleInitialLayout 和 RenderObject.scheduleInitialPaint 两个函数的调度，把自己加入到所有 RenderObject 节点的 _owner 属性共同指向的 PipelineOwner 对象的布局列表（owner!._nodesNeedingLayout）和绘制列表（owner!._nodesNeedingPaint）中，并在 RenderObject.scheduleInitialPaint 函数被调用时创建了 Layer Tree 的根节点。
以及在正常的通过在 RenderObject.adoptChild 函数内部调用 RenderObject.markNeedsCompositingBitsUpdate 把 Render Tree 的根节点加入到所有 RenderObject 节点的 _owner 属性共同指向的 PipelineOwner 对象的合成位更新列表（owner!._nodesNeedingCompositingBitsUpdate），这样就完成了在初次调用 RendererBinding.drawFrame 前 Render Tree 的根节点分别加入到全局 PipelineOwner 对象的三个列表中。

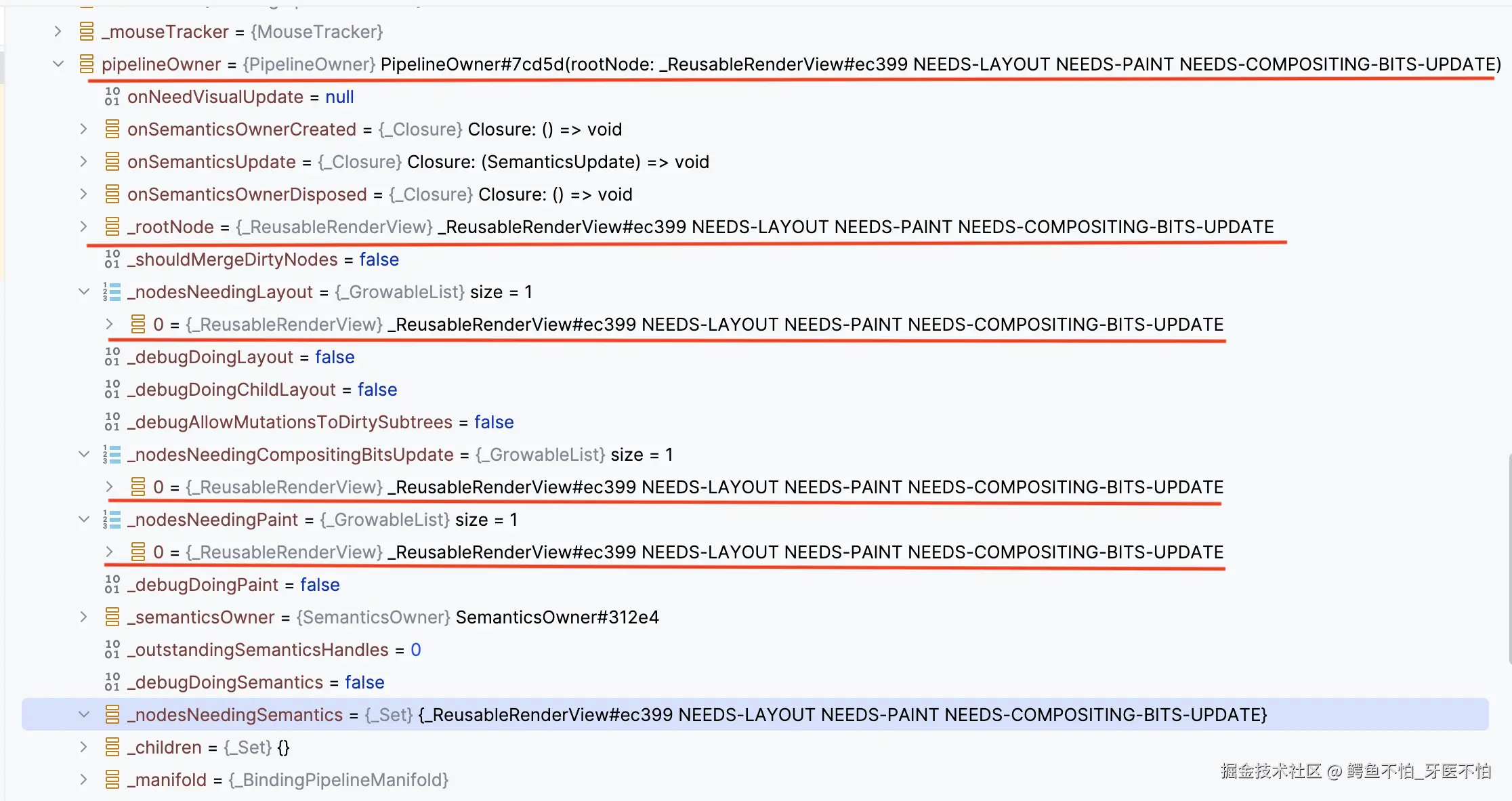

我们通过在 RendererBinding.drawFrame 中打断点发现首次 drawFrame 执行时，Render Tree 的根节点已经被分别加入到全局 PipelineOwner 的：需要布局、需要合成位更新、需要绘制 三个列表里面了。如下截图，这样也就意味着在首次调用 RendererBinding.drawFrame 时，其内部的：rootPipelineOwner.flushXXX 三连击 Flush 会以 Render Tree 的根节点为起点进行。
并且我们还注意到 Render Tree 的根节点对应的 RenderObjectElement 的 depth 是 4，即当 Element Tree 构建到第 4 个 Element 节点时，开始着手构建 Render Tree。既然如此我们就自 runApp 函数梳理一下这第 4 个 Element 节点。
Render Tree 根节点

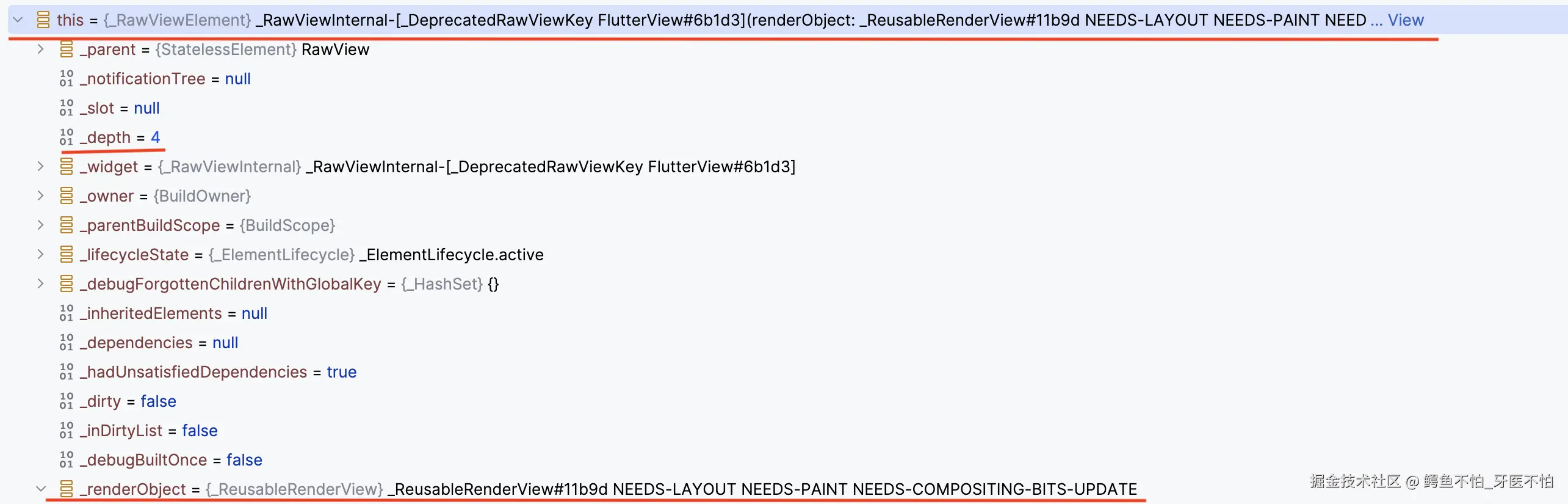

我们直接在 _RawViewElement.mount 的 renderObject.prepareInitialFrame(); 行打一个断点，然后运行项目，会直接命中此断点，看当前：
可看到当前挂载的是一个：class _RawViewElement extends RenderTreeRootElement { // ... } 实例对象，并且它的 _depth 是 4，并且看到它的 _renderObject 属性是一个：class _ReusableRenderView extends RenderView { // ... } 实例对象，此实例对象即是 Render Tree 的根节点，然后此 _RawViewElement 实例对象便可认为是根 RenderObjectElement 节点（持有根 RenderObject 节点的 RenderObjectElement 节点）。
下面我们沿着 runApp 函数调用梳理一下：Widget Tree 和 Element Tree 的构建，这里我们找 Widget 下级时，可以秉承如下原则：
- 如果看到一个 Widget 是 StatelessWidget 的话直接看它的 build 函数，此 build 函数返回的便是它的下一个 Widget。
- 如果看到一个 Widget 是 StatefulWidget 的话直接看它的 State 的 build 函数，此 build 函数返回的便是下一个 Widget。
梳理通畅后我们可以获得一个如下表格：
| depth | Widget | Element | RenderObject |
|---|---|---|---|
| 1 | RootWidget | RootElement | - |
| 2 | View | StatefulElement | - |
| 3 | RawView | StatelessElement | - |
| 4 | _RawViewInternal | _RawViewElement | _ReusableRenderView |
其中涉及的 class 和 mixin 有如下定义：
| name | define |
|---|---|
| RootWidget | class RootWidget extends Widget {} |
| RootElement | class RootElement extends Element with RootElementMixin {} |
| RootElementMixin | mixin RootElementMixin on Element {} |
| View | class View extends StatefulWidget {} |
| RawView | class RawView extends StatelessWidget {} |
| _RawViewInternal | class _RawViewInternal extends RenderObjectWidget {} |
| _RawViewElement | class _RawViewElement extends RenderTreeRootElement {} |
| RenderTreeRootElement | abstract class RenderTreeRootElement extends RenderObjectElement {} |
| _ReusableRenderView | class _ReusableRenderView extends RenderView {} |
| RenderView | class RenderView extends RenderObject with RenderObjectWithChildMixin {} |
| RenderObjectWithChildMixin | mixin RenderObjectWithChildMixin on RenderObject {} |
下面我们简单过一下其中涉及部分重要代码，由于代码量太多了，所以不一一展开，我们只看重点。
runApp
Flutter 项目启动，执行 runApp 函数，第一行会创建一个 WidgetsFlutterBinding 的单例出来，它混入了一整组的 Binding，用来为 Flutter 项目提供基础功能。
class WidgetsFlutterBinding extends BindingBase with GestureBinding, SchedulerBinding, ServicesBinding, PaintingBinding, SemanticsBinding, RendererBinding, WidgetsBinding { // ... }
在 Flutter 中，Binding 是 framework 提供的一种机制，用于管理特定平台的操作系统级别功能，例如渲染、布局、输入事件等。每个平台（比如 Android、iOS、Web）都有自己对应的 Binding，它们负责将 Flutter 应用程序与平台特定功能进行交互。Flutter 的 Binding 负责协调各种功能并将它们整合到统一的框架中，从而实现跨平台的一致性。
Binding 通常是隐藏的，Flutter 开发者在大多数情况下无需直接和 Binding 交互。Binding 的存在使得 Flutter 能够高效地处理各平台间的差异，让开发者专注于应用逻辑的编写。
void runApp(Widget app) {
final WidgetsBinding binding = WidgetsFlutterBinding.ensureInitialized();
_runWidget(binding.wrapWithDefaultView(app), binding, 'runApp');
}
Widget wrapWithDefaultView(Widget rootWidget) {
return View(
view: platformDispatcher.implicitView!,
deprecatedDoNotUseWillBeRemovedWithoutNoticePipelineOwner: pipelineOwner, // ⬅️ Render Tree 所有节点的 owner 属性
deprecatedDoNotUseWillBeRemovedWithoutNoticeRenderView: renderView, // ⬅️⚠️⬇️ Render Tree 根节点传递下去。
child: rootWidget, // ⬅️ 就是我们传递给 runApp 的第一个我们自己手写的 Widget
);
}
_runWidget 调用时的：binding.wrapWithDefaultView(app) 函数调用，会执行到 WidgetsBinding.wrapWithDefaultView 函数内，它会直接返回上面表格中的 (depth = 2, Viwe)，然后 View 初始化时的 deprecatedDoNotUseWillBeRemovedWithoutNoticeRenderView: renderView 参数其实就是我们的 Render Tree 的根节点，它是在 RendererBinding 中定义的一个默认 final 属性 renderView：
// _ReusableRenderView 是直接继承自 RenderView 的子类：class _ReusableRenderView extends RenderView {}
late final RenderView renderView = _ReusableRenderView(
view: platformDispatcher.implicitView!,
);
attachRootWidget
然后我们继续沿着 _runWidget 函数往下看的话，会看到创建 RootWidget 和 RootElement 对象，它们分别是 Widget Tree 和 Element Tree 的根节点。特别是 RootWidget 创建时会直接把上面创建的 View 对象作为自己的 child 属性。
void attachRootWidget(Widget rootWidget) {
attachToBuildOwner(RootWidget( // ⬅️ 创建 RootWidget 实例对象
debugShortDescription: '[root]',
child: rootWidget, // ⬅️ 此处的 rootWidget 就是上面传递来的 View 对象
));
}
View.State.build
此处调用的 attachToBuildOwner 函数，内部会执行 RootElement 的创建和挂载，即开启 Element Tree 的构建，它完成了 depth 等于 1 的节点的构建，然后是 RootWidget 的 child 的构建，即我们上面传递来的 View，它作为 depth 等于 2 的节点来构建，然后我们把目光转移到 View 中去，它是一个 StatefulWidget，所以我们直接找它的 State，看到它的 State.build 返回的 Widget 是 RawView，即它便是构建 depth 等于 3 的节点。
// View 的 State 的 build 函数
@override
Widget build(BuildContext context) {
// depth = 3 的 Element 对应的 Widget
return RawView(
view: widget.view,
deprecatedDoNotUseWillBeRemovedWithoutNoticePipelineOwner: widget._deprecatedPipelineOwner,
deprecatedDoNotUseWillBeRemovedWithoutNoticeRenderView: widget._deprecatedRenderView, ⬅️⚠️⬇️ Render Tree 根节点传递下去。
child: ...
);
}
}
RawView.build
然后我们把目光转移到 RawView 内部去，它是一个 StatelessWidget，所以我们直接找它的 build 函数，看到它的 build 函数返回的 Widget 是：_RawViewInternal，即它便是构建 depth 等于 4 的节点，而它不仅如此，它还是 Render Tree 的根节点所对应的 Widget，并且通过它创建的 RenderObjectElement 节点的挂载，也正式开启了 Render Tree 的构建。
// RawView 的 build 函数
@override
Widget build(BuildContext context) {
return _RawViewInternal(
view: view,
deprecatedPipelineOwner: _deprecatedPipelineOwner,
deprecatedRenderView: _deprecatedRenderView, ⬅️⚠️⬇️ Render Tree 根节点传递下去。
builder: (BuildContext context, PipelineOwner owner) {
return ...
},
);
}
_RawViewInternal
然后我们把目光转移到 _RawViewInternal 内部去，看到它是一个 RenderObjectWidget 子类，它有自己的 createElement 和 createRenderObject 函数。它的 createElement 函数返回的 Element 是：_RawViewElement 对象，而它的 createRenderObject 函数返回的 RenderObject 是：_deprecatedRenderView，即我们前面一路传递下来的 RendererBinding.renderView。
然后我们接着把目光转移到 _RawViewElement.mount 函数中去：
@override
void mount(Element? parent, Object? newSlot) {
super.mount(parent, newSlot);
// 把 RendererBinding.renderView 赋值给 RendererBinding.pipelineOwner.rootNode，
// 即指定这颗 Render Tree 的根节点。
_effectivePipelineOwner.rootNode = renderObject;
_attachView();
// 这里会一直沿着 Widget 链路走下去，构建完整的 Widget Tree 和 Element Tree。
_updateChild();
// 然后这里，就是我们上篇看到的 为初始化首帧做准备！
renderObject.prepareInitialFrame(); // ⬅️ 起点！
if (_effectivePipelineOwner.semanticsOwner != null) {
renderObject.scheduleInitialSemantics();
}
}
然后我们直接在 renderObject.prepareInitialFrame(); 行打一个断点，运行项目会被直接命中，然后我们可以沿着当前的 this 指针的 child 指向一直点击下去看每一级 Element 节点。
此时已经完整构建了：Widget Tree（虽然没有实际的代码结构支撑，但是附庸在每个 Element 节点上，还是可以使用每个 Widget 对象组建出一颗完整的 Widget Tree 的）、Element Tree、Render Tree。
因为 _updateChild() 函数是沿着 Widget 链一直往下构建的，直到遇到叶子节点为止。
RenderView.prepareInitialFrame
然后就是我们的 renderObject.prepareInitialFrame(); 函数执行了，它通过准备第一帧来引导渲染管道。
首先我们先看一下这个函数的内容，实际它的内容超简单，就是把 RendererBinding.renderView 添加到 RendererBinding.pipelineOwner 的 _nodesNeedingLayout 和 _nodesNeedingPaint 列表中。把 RendererBinding.renderView 的 _relayoutBoundary 属性置为自己。给 RendererBinding.renderView 的 _layerHandle.layer 指定一个 TransformLayer 对象。
// RenderView 内部：
void prepareInitialFrame() {
scheduleInitialLayout();
scheduleInitialPaint(_updateMatricesAndCreateNewRootLayer());
}
// 根据当前的配置创建一个 TransformLayer 实例对象，作为 Layer Tree 的根节点。
TransformLayer _updateMatricesAndCreateNewRootLayer() {
_rootTransform = configuration.toMatrix();
// 直接创建一个 TransformLayer 实例对象
final TransformLayer rootLayer = TransformLayer(transform: _rootTransform);
rootLayer.attach(this);
return rootLayer;
}
// RenderObject 内部：
void scheduleInitialLayout() {
// 根节点的重新布局边界还是自己
_relayoutBoundary = this;
// 把自己添加到 需要布局列表 中，等待在新的一帧中执行布局。
owner!._nodesNeedingLayout.add(this);
}
void scheduleInitialPaint(ContainerLayer rootLayer) {
// 为其提供一个 Layer
_layerHandle.layer = rootLayer;
// 把自己添加到 需要绘制列表 中，等待在新的一帧中执行绘制。
owner!._nodesNeedingPaint.add(this);
}
到这里看似确实是一切准备就绪了，就等着 RendererBinding.drawFrame 执行了！
