什么是局部重绘
在canvas绘图过程中，当有属性变更需要重新渲染的时候，最常见的做法是利用clearRect方法清空整个画布，然后重新执行一遍paint方法，这样就达到了重绘的目的。
然而，如果画布上的元素很多，这样一次性绘制整个画布的方式可能会比较耗时，那么这一帧的渲染时间就会过长，导致视觉上看起来会有卡顿，所以这时就需要考虑，能否在每一帧只重新绘制发生了改变的图形，而不是绘制整个画布，这就是局部重绘。
脏矩形检测
在上文中提到了，局部重绘的关键就是要找到需要重新绘制的区域，这个区域叫做脏区域，也可以称为脏矩形。
在我所做的这个图形编辑器项目中，每一个图形都有一个包含尺寸与位置信息的属性叫做rect。类型定义如下：
export interface IRect {
x: number;
y: number;
width: number;
height: number;
}
所以很直接就可以想到，当某个图形元素属性发生改变需要重绘的时候，那么脏矩形就是这个图形的rect。所以重绘的时候就只需要先用调用clearRect方法清理干净这块区域，然后再重新调用这个图形的paint方法，一个最基础的局部重绘就实现了。
rect与renderRect
在图形的实际绘制过程，图形的实际大小与它的渲染之后所占用的大小是有可能不一样的，例如当图形带有边框的时候，那么图形实际渲染所需要的带下就是在原始rect基础上向外扩展边框大小的一半。还有类似于图形带有阴影等场景，都会导致渲染尺寸与原始尺寸不符的问题。
由于这种情况的出现，我们如果还是用原始rect去做局部重绘的话，就会导致画布清理不干净，残留了上一帧渲染的图形（因为边框、阴影等超出rect了范围，无法被清理掉）。对此我们需要给每一个图形元素都加一个renderRect的属性，用来储存元素真实绘制时所占用的位置。
多个图形叠加

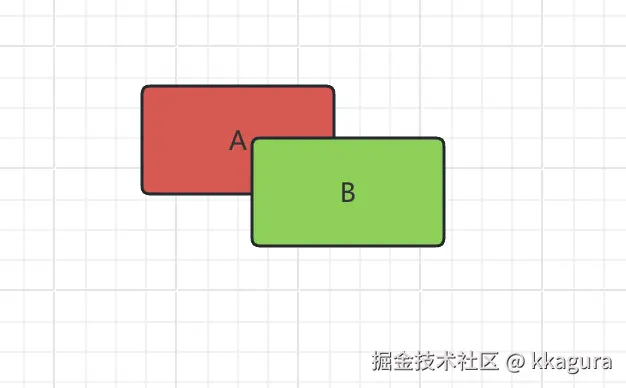

按照上文思路，当图形的样式改变了，就清除图形的renderRect然后重新执行图形的paint方法。但是这种处理方式还存在一些问题，例如以下场景：
当上图中矩形A的样式发生改变时，按照我们的实现方案，会对其进行重新绘制，重新绘制以后会导致原本被矩形B遮挡的A却来到了矩形B的上方，这是因为我们只重绘了图形A没有重绘图形B导致的。
所以在计算脏矩形时，不光要考虑属性发生变化的元素，我们还要不断遍历场景中所有的元素，判断其它元素的renderRect是否与脏矩形相接，一旦相接时，需要将其也加入到重绘队列中去。
移动图形

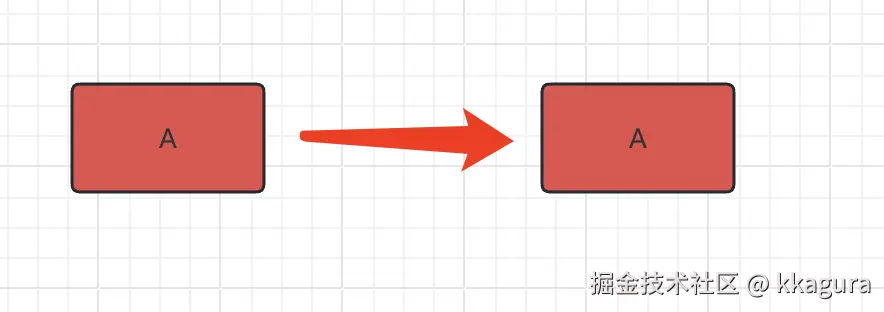

我们再考虑下图的场景：
假如我们将矩形A的位置向右平移200px时，会发生什么情况？
按照上述的实现方式，会导致画布上出现两个矩形A，原因在于，矩形A的坐标发生改变导致重绘时，其位置信息已经更新了，那么我们clearRect清除的就是最新的renderRect，而旧的绘制区域没有被清除，所以就导致了画布上出现了两个矩形。
解决这个问题的方式也很简单，在每次图形绘制的时候，都缓存它的位置信息，当某个图形需要重绘时，计算脏矩形需要将它当前帧的renderRect与缓存的上一帧的renderRect合并成一个新的rect做计算。
代码实现
至此，我们的局部重绘方案已经基本成形，下面看关键代码实现：
class Editor {
// 计算脏矩形
findDirtyRect(): {
rect: IRect;
models: Set<Model>;
} {
// 判断当前是否有需要重绘的元素
if (this.dirtyList.size === 0)
return {
rect: { x: 0, y: 0, width: 0, height: 0 },
models: new Set()
};
// 获取整个视图窗口大小
const viewRect = this.viewportManager.getViewRect();
const modelSet = new Set<Model>(this.dirtyList);
const modelList = this.box.getModelList();
// 获取所有的renderRect，包含当前帧与上一帧
const renderRects = [...modelSet].reduce((acc, model) => {
acc.push(model.getRenderRect());
const lastRenderRect = this.frameRects.get(model.id);
if (lastRenderRect) {
acc.push(lastRenderRect);
}
return acc;
}, [] as IRect[]);
// 合并所有的renderRect作为初始的矩形
let dirtyRect = mergeRects(...renderRects);
for (let i = 0; i < modelList.length; i++) {
const m = modelList[i];
// 已经加入队列的元素不参与比较
if (modelSet.has(m)) continue;
const renderRect = m.getRenderRect();
// 不在视图窗口内的元素不考虑
if (!isRectIntersect(renderRect, viewRect)) continue;
// 如果与当前帧相交，则需要重绘，将图形加入到重绘队列中
if (isRectIntersect(renderRect, dirtyRect)) {
modelSet.add(m);
dirtyRect = mergeRects(renderRect, dirtyRect);
// 一旦脏矩形的大小改变了，则重新开始循环
i = -1;
}
}
return {
rect: dirtyRect,
models: modelSet
};
}
// 局部重绘
partRepaint() {
// 获取需要重绘的区域大小，与所有需要重绘的元素
const { rect, models } = this.findDirtyRect();
if (!models.size) return;
const ctx = this.mainCtx;
ctx.save();
ctx.setTransform(1, 0, 0, 1, 0, 0);
const viewport = this.viewportManager.getViewport();
const dpr = getDevicePixelRatio();
const zoom = this.viewportManager.getZoom();
const dx = -viewport.x;
const dy = -viewport.y;
// 高清屏处理
ctx.scale(dpr * zoom, dpr * zoom);
ctx.translate(dx, dy);
// 清除重绘区域
ctx.clearRect(rect.x, rect.y, rect.width, rect.height);
this.box.each(m => {
if (models.has(m)) {
this.paintModel(m, ctx);
}
});
ctx.restore();
}
}
完整代码参见 github.com/kkagura/sto…
