fine BI 怎么制作桑吉图
桑基图起源
桑基图的起源可以追溯到1898年，当时Matthew Henry Phineas Riall Sankey绘制了一张关于蒸汽机的能源效率图，这张图后来被命名为“桑基图”。桑基图是一种特定类型的流程图，用于概述图中延伸的分支宽度对应数据流量的大小，通常应用于能源、材料成分、金融等数据的可视化分析。这种图表形式以其发明者的名字命名，旨在通过直观的方式展示数据流动和能量转换的过程。
一般是用来 用户路径分析

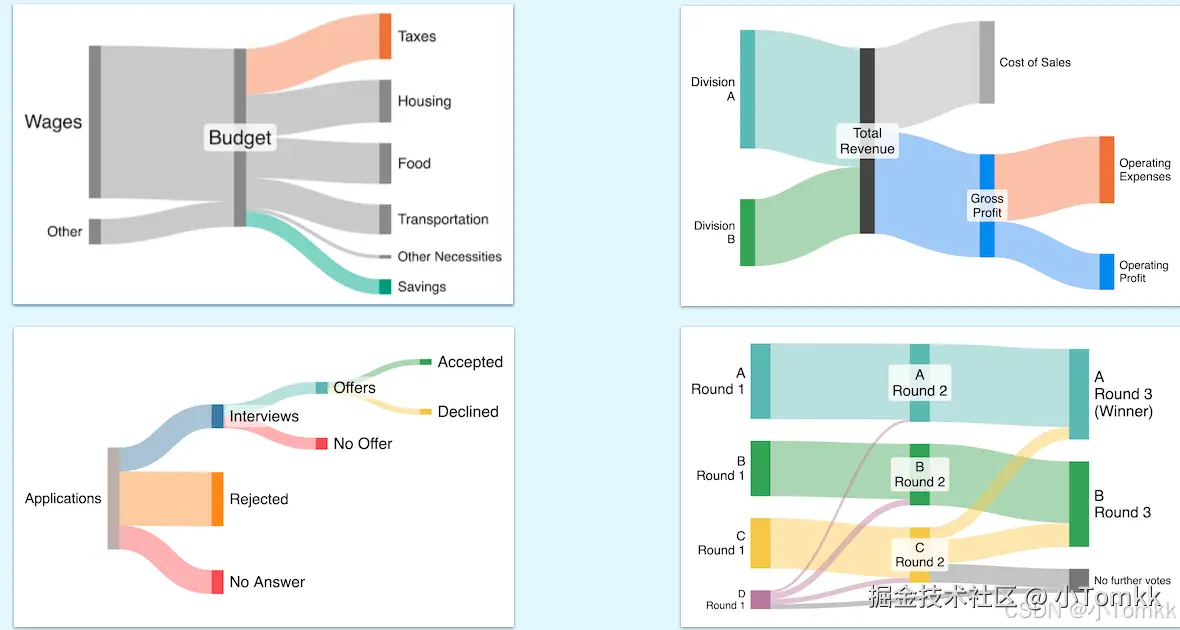

什么是桑基图

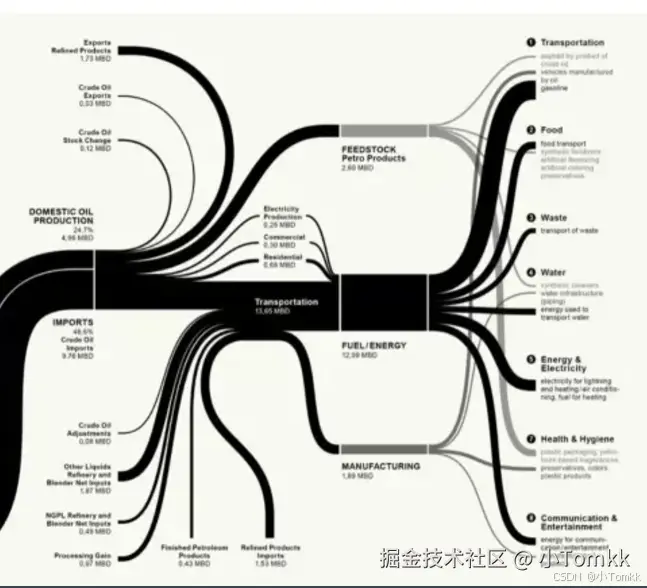

桑基能量平衡图
桑基图（Sankey diagram），即桑基能量分流图，也叫桑基能量平衡图。它是一种特定类型的流程图，概述图中延伸的分支的宽度对应数据流量的大小，通常应用于能源、材料成分、金融等数据的可视化分析。因1898年Matthew Henry Phineas Riall Sankey绘制的“蒸汽机的能源效率图”而闻名，此后便以其名字命名为“桑基图”。 [1]
一、数据

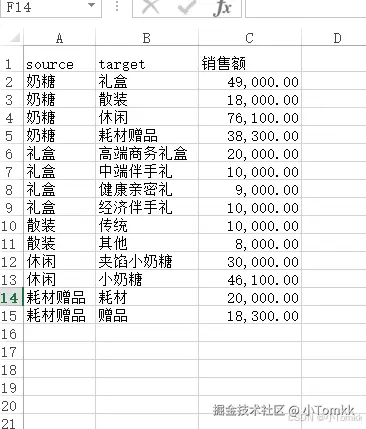

数据是 excel， 导入数据
二、导入帆软 BI

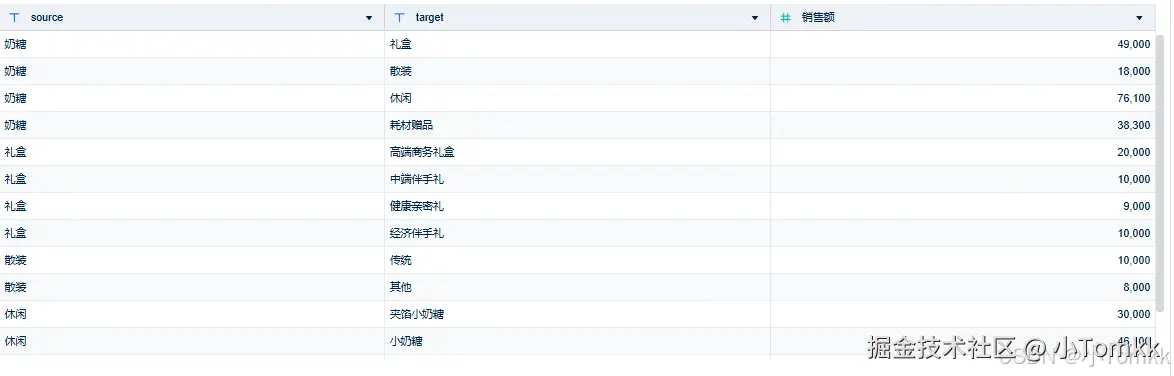

将 excel 导入 数据 如下

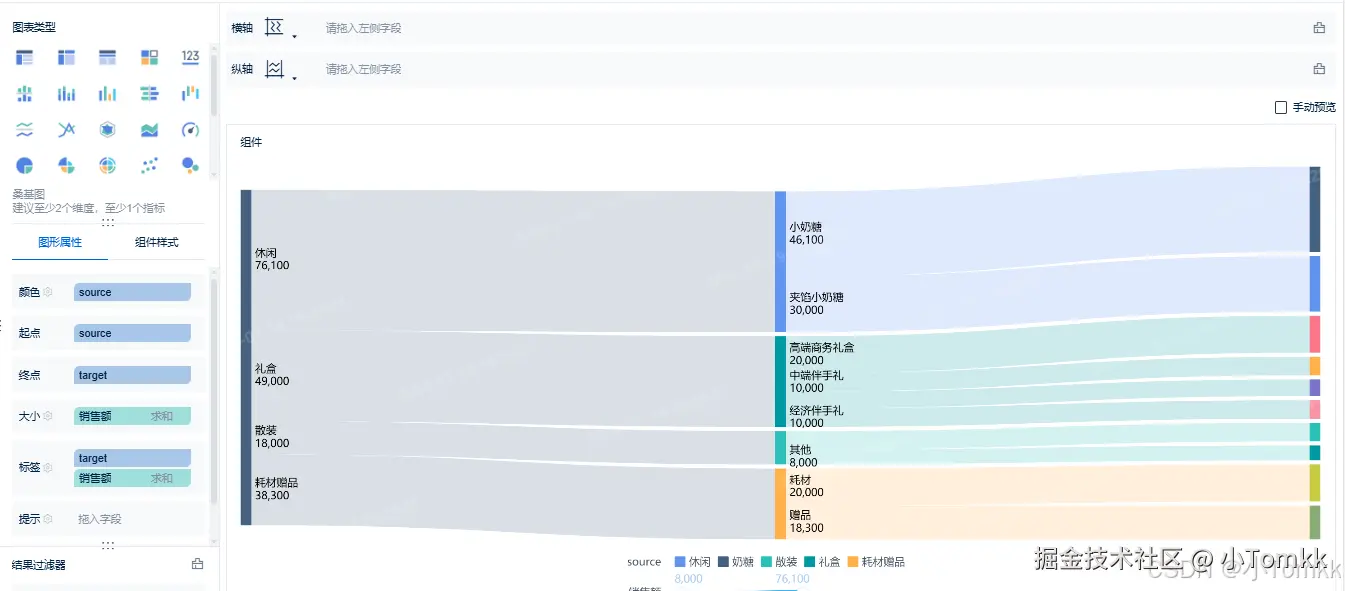

三、组件并完成

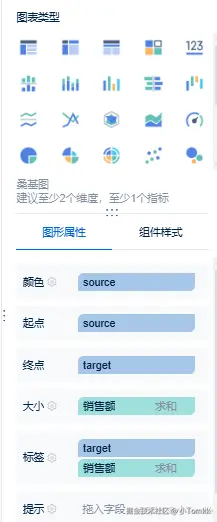

步骤 拖入 颜色：source 起点：source 终点：target 大小：销售额 标签：source，销售额
四、 外国桑基图资源（sankeydiagram）
1桑吉图https://www.sankeymatic.com/

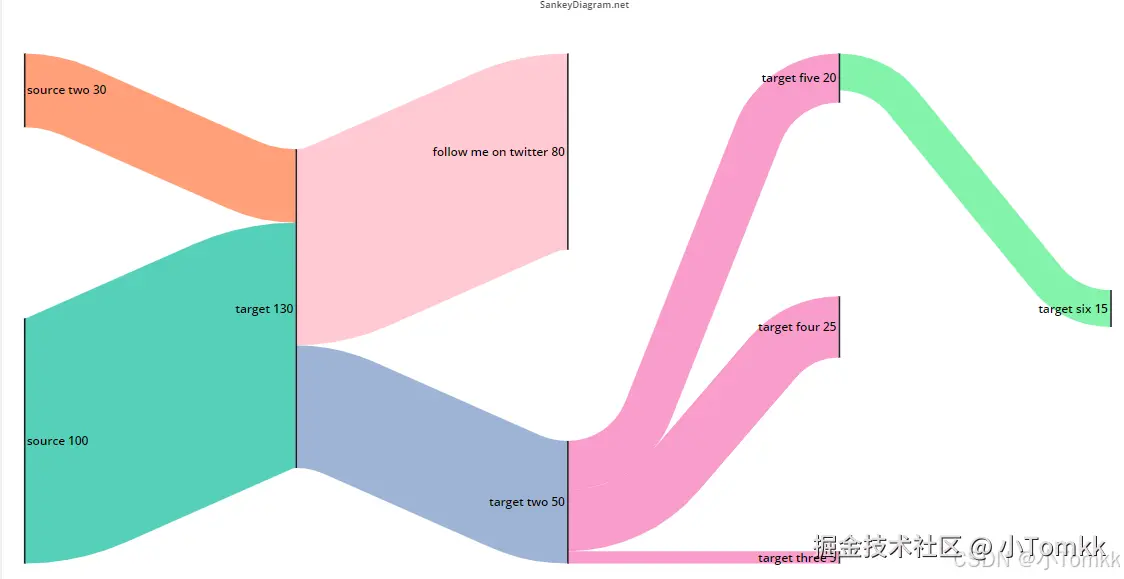

2桑吉图https://sankeydiagram.net/
3桑吉图https://www.sankeyart.com/content/blog/what-is-a-sankey-diagram/
总结
桑基图是一种可视化工具，用于展示数据流和能量流的变化情况，通过直观的节点和连接线，清晰地呈现用户在不同步骤之间的迁移和流量分布。
桑基图的主要特点包括：

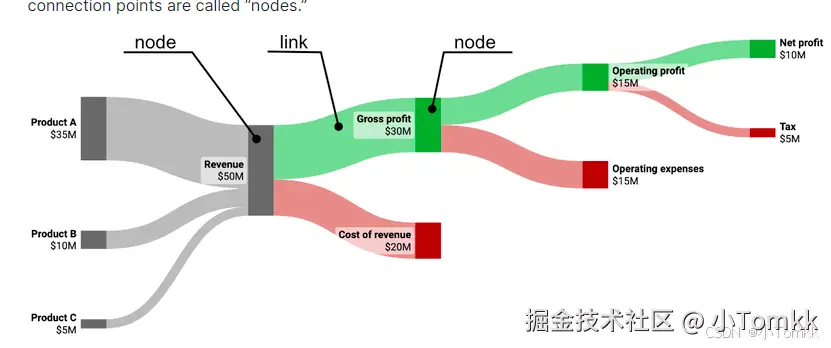

节点代表系统中的各个阶段或部分，它们的大小通常与其所代表的数量或数值成正比。 连接线表示物质、能量或信息的流动路径，箭头的宽度通常与流量的量级成正比，通过宽度或颜色表示量级，使得用户可以直观地比较不同阶段之间的相对流量。 桑基图的应用场景非常广泛，包括但不限于：
业务分析：在业务分析中，桑基图可以帮助企业理解不同成本部分如何贡献到总成本中，并识别可能的成本优化领域。例如，通过分析企业一年内的成本构成，包括原材料成本、劳动力成本、制造成本、销售与市场推广成本以及其他运营成本，可以直观地看到各项成本之间的流动关系，从而找出节约成本的机会。 用户路径分析：在用户路径分析中，桑基图通过展示用户在不同页面或操作之间的迁移和流量分布，帮助分析师和决策者理解用户在整个体验过程中的行为轨迹，从而深入洞察用户路径的关键节点和潜在的瓶颈。 人口流动分析：桑基图还可以用于展示不同地区之间的人口流动情况，例如，通过分析一段时间内各个国家之间的人口流动数据，可以直观地看到不同国家之间的人口流动情况，每个节点代表一个国家，连接线表示人口流动路径，线的粗细代表人口流动的数量。 在设计桑基图时，可以考虑添加交互性，如鼠标悬停显示详细信息、点击节点展开子节点等，以增强用户体验。使用专业的可视化工具或库（如D3.js、Tableau、Power BI，fine bi , excel 拆件， 等）可以更轻松地创建和定制桑基图，帮助用户更好地理解和分析数据的流动和关系
