【Android进阶】一篇文章带你了解Android高级工程师必备技能--NDK开发

本篇文章旨在带领各位Android开发者了解做为一名高级工程师必备的技能--NDK开发。文章将会由浅入深，一步步的引导大家，尽量将重要内容和细节讲述清晰易懂。也欢迎各位大佬指正和补充，大家一起学习进步~

引言

​ Android NDK（Native Development Kit）是一个工具集，让开发者可以使用 C 和 C++ 进行 Android 应用开发。通过 NDK，你可以在性能要求较高的部分使用本地代码，如游戏、音频处理、图像处理等。

一、使用场景和优势

1、高性能计算

• 游戏开发：许多高性能游戏需要复杂的图形渲染和物理计算，使用 C/C++ 可以显著提高性能。
• 图像处理：图像处理算法，如滤波、边缘检测等，使用 C/C++ 可以更快地处理大批量数据。

2、多媒体处理

• 音频处理：实时音频处理需要低延迟和高效的计算能力，C/C++ 更适合这种场景。

• 视频编解码：使用 FFmpeg 等库进行视频编码、解码和处理，可以提高效率。

3、跨平台开发

• 重用现有代码：许多应用已经有大量的 C/C++ 代码，通过 NDK，可以直接在 Android 上重用这些代码，减少开发时间。

• 跨平台库：使用跨平台库（如 OpenCV、Boost）可以简化开发，确保在多个平台上代码的一致性。

• 丰富的库支持：可以使用大量的开源 C/C++ 项目和资源，如 OpenCV、FFmpeg、SQLite 等，快速实现复杂功能。

4、加密和安全

• 加密算法：许多加密算法在 C/C++ 中实现更为高效，并且能更好地保护敏感数据。
• 反逆向：通过使用 C/C++ 代码编译的.so库，可以保护一些关键算法和实现，增加逆向工程的难度。

二、创建NDK项目

使用Android Studio快速创建一个NDK项目，并且还提供了基本的配置和示例代码，方便我们去学习和开发。

1、安装 NDK 和 CMake

首先，需要确保已经安装了Android NDK。这里我们通过Android Studio来安装：

1. 打开 Android Studio。

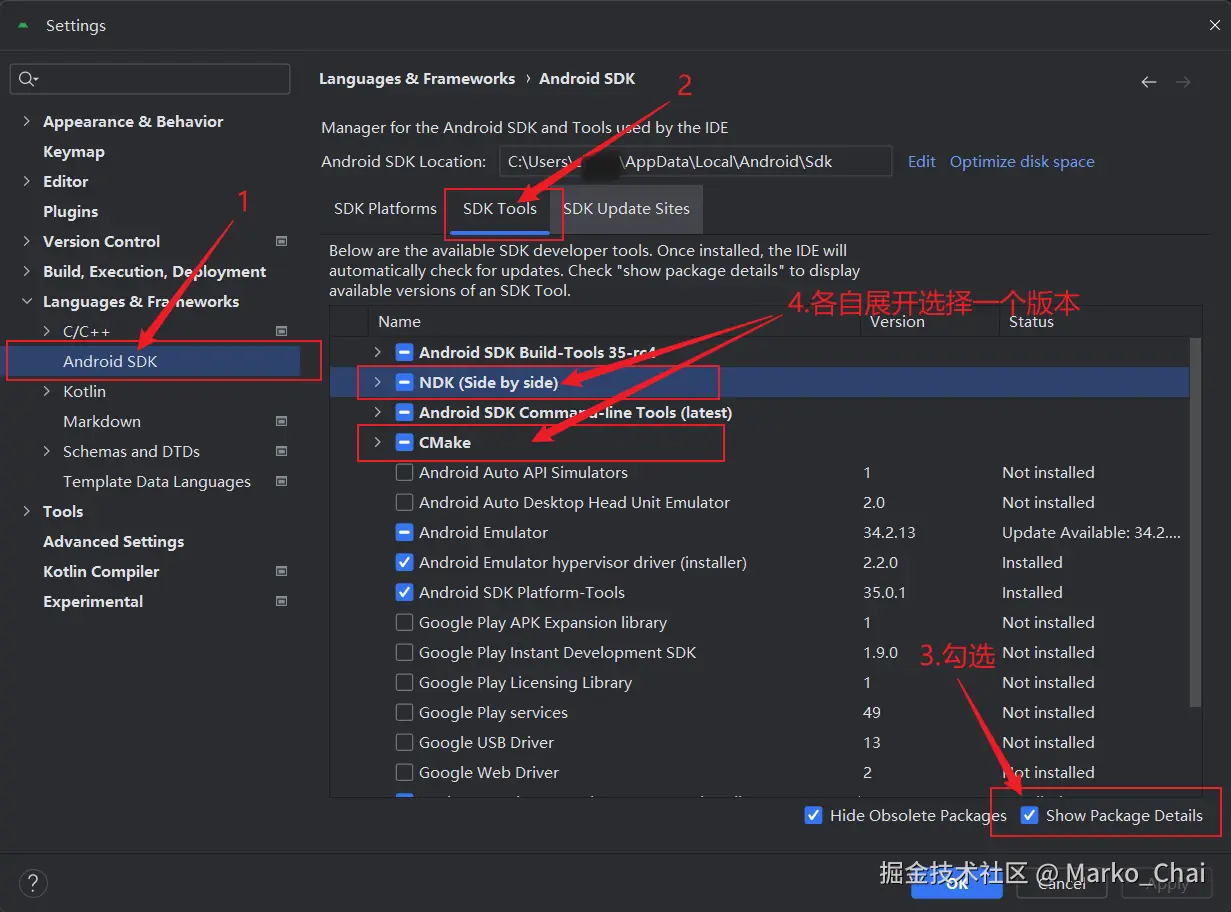

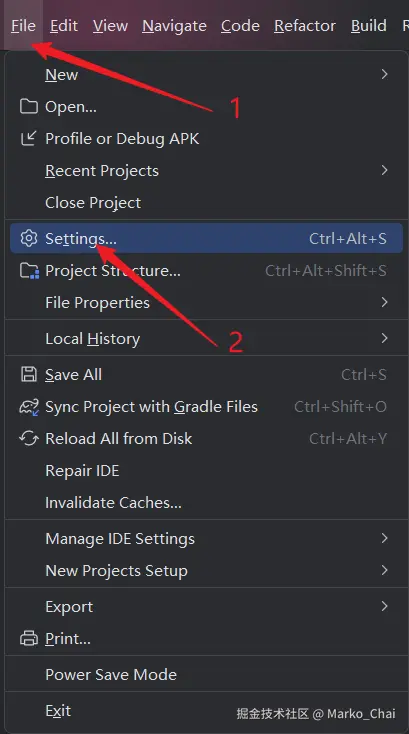

2. 依次选择 File > Settings > Appearance & Behavior > System Settings > Android SDK。

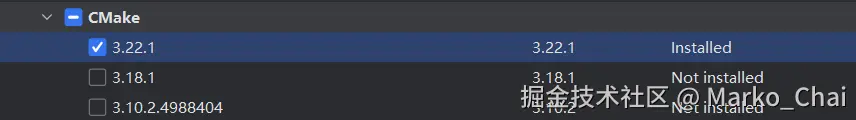

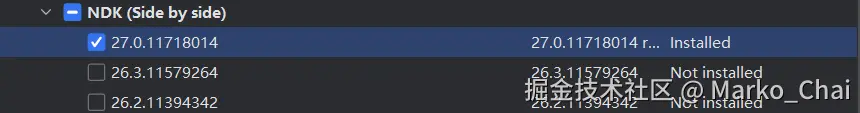

3. 在 SDK Tools 选项卡下，展开 NDK (Side by side) 和 CMake，各自选择其中一个版本勾选（可以选择最新版本），然后点击 Apply。

2、创建新项目并配置NDK

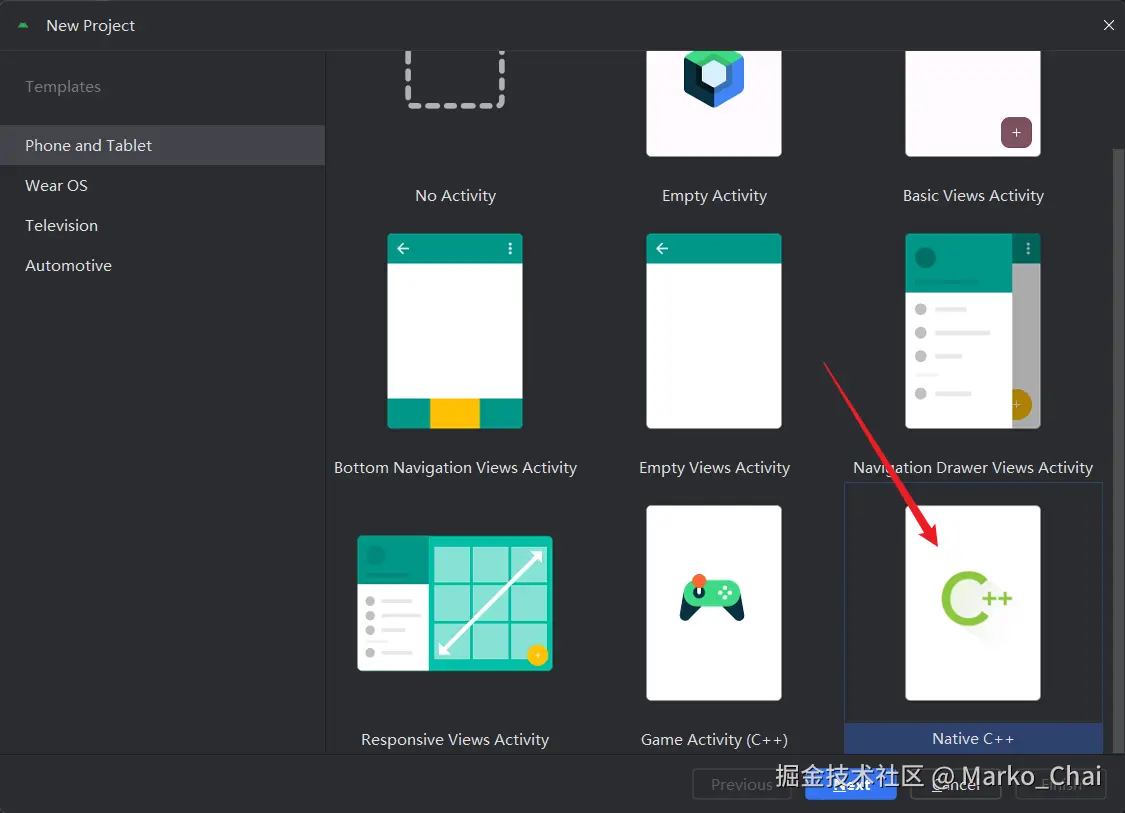

1. 创建一个新的 Android 项目，选择 Native C++ 模板。

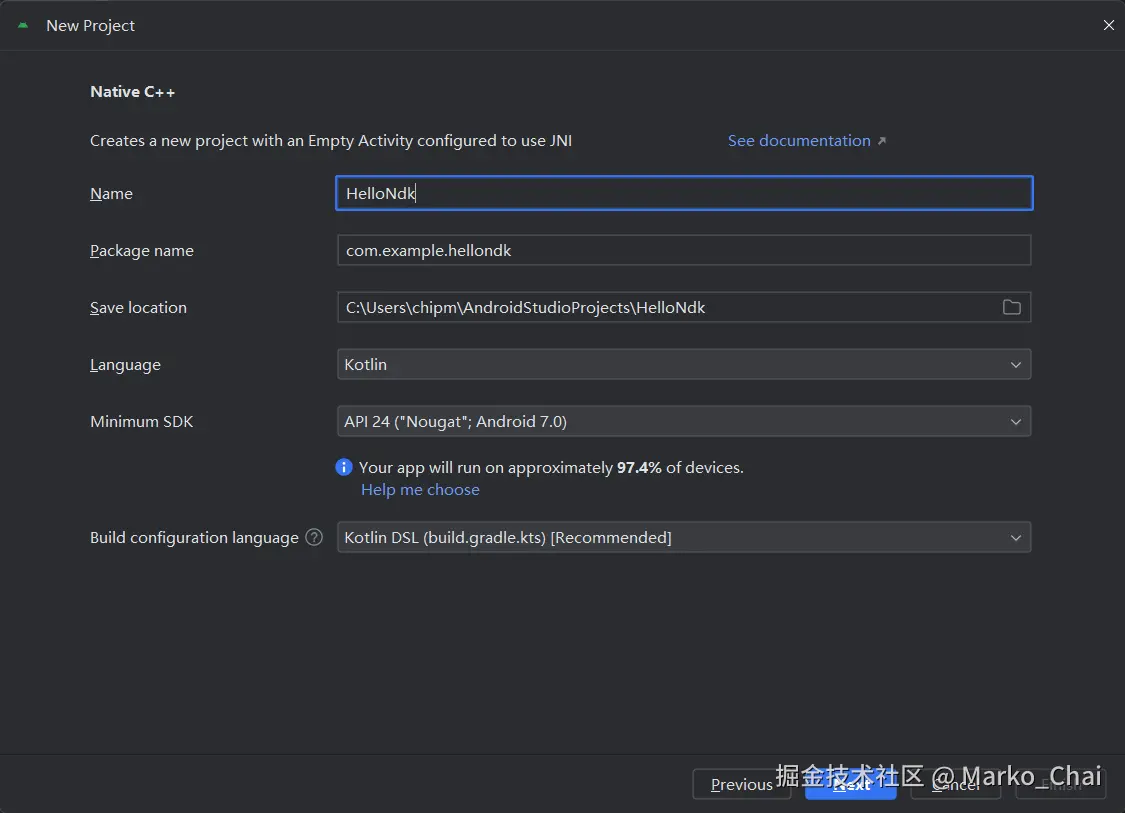

我这里创建的项目名称叫HelloNdk，然后点击Next。

最后直接点击Finish，然后等待工程创建完成即可。

2. 在创建的项目 app/build.gradle 文件中，会包含以下配置：

   android {
       ...
       defaultConfig {
           ...
           externalNativeBuild {
               cmake {

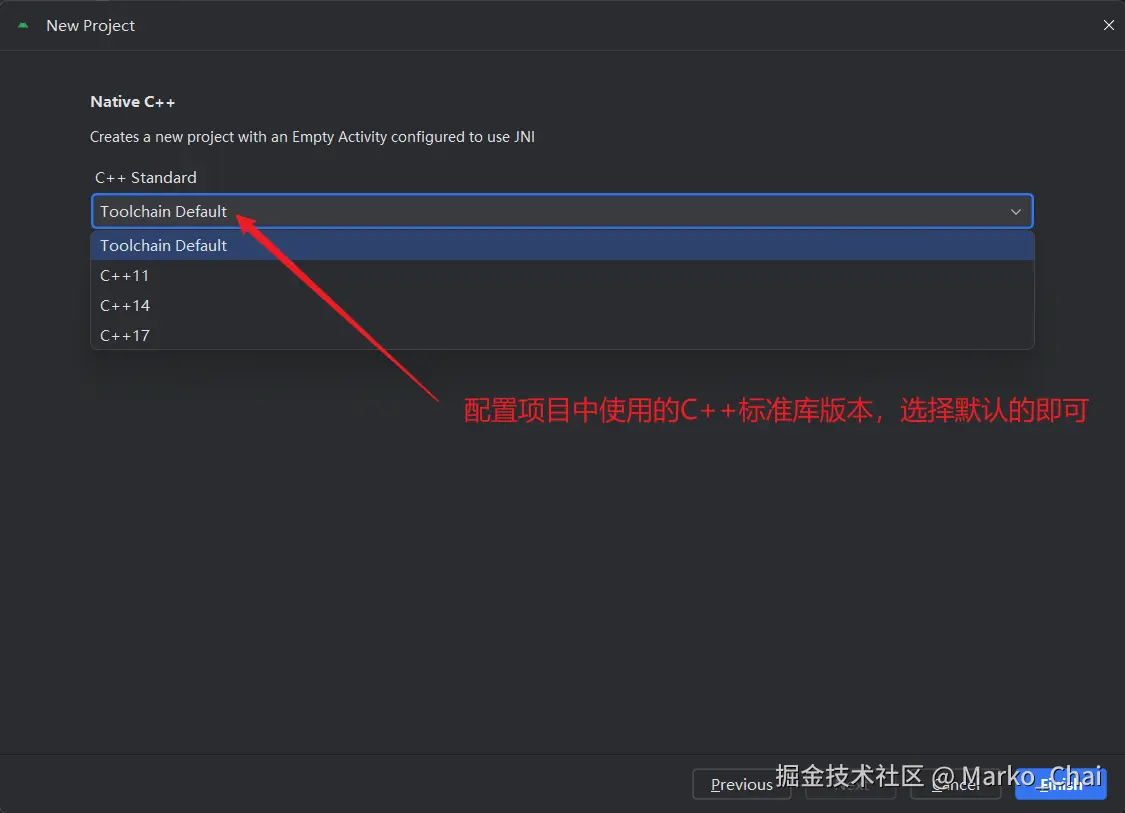

                   // 这里可以指定使用的C++标准库版本。如：cppFlags "-std=c++11"，表示使用C++11标准库
                   cppFlags ""
               }
           }
       }
       ...
       externalNativeBuild {
           // CMake 配置
           cmake {
               path file('src/main/cpp/CMakeLists.txt') // CMakeLists.txt文件路径
               version '3.22.1' // CMake版本
           }
       }
   }


3、C++代码分析

在项目的 app/src/main/cpp 目录下会有一个 native-lib.cpp C++ 源文件：

#include <jni.h>
#include <string>

extern "C"
JNIEXPORT jstring JNICALL
Java_me_marko_hellondk_MainActivity_stringFromJNI(JNIEnv *env, jobject /* this */) {
    std::string hello = "Hello from C++";
    return env->NewStringUTF(hello.c_str());
}

包含的头文件：

• #include <jni.h>：引入 JNI（Java Native Interface）的头文件，这个文件定义了 JNI 的所有函数和数据结构，允许 C/C++ 代码与 Java 代码进行交互。

• #include <string>：引入 C++ 标准库中的 string 类，用于处理字符串。

外部 C 语言链接说明：

• extern "C"：告诉编译器按照 C 语言的方式来编译和链接这段代码。这是因为 JNI 函数需要使用 C 语言的函数命名规则，而不是 C++ 的命名规则。
• JNIEXPORT 和 JNICALL：这些是 JNI 的宏，分别定义了函数的导出属性和调用约定。JNIEXPORT 使得这个函数可以被导出，以便 Java 代码能够调用它；JNICALL 指定了函数调用的约定，确保函数能够被正确调用。

JNI 函数定义：

• Java_me_marko_hellondk_MainActivity_stringFromJNI：这是 JNI 函数的名称。按照 JNI 的命名规则，函数名称由 Java_ 前缀、Java 包名、Java 类名以及 Java 方法名组成。这里表示这个本地方法对应 Java 中的 me.marko.hellondk.MainActivity 类的 stringFromJNI 方法。

• JNIEnv* env：这是指向 JNI 环境的指针，通过这个指针可以调用很多 JNI 提供的函数。

• jobject /* this */：这是调用这个本地方法的 Java 对象实例。在静态方法中，这个参数会被替换为 jclass。

函数体：

• std::string hello = "Hello from C++";：定义一个 C++ 字符串并赋值为 "Hello from C++"。

• return env->NewStringUTF(hello.c_str());：使用 JNI 环境指针 env 调用 NewStringUTF 方法，将 C++ 字符串转换为 JNI 字符串（jstring）。hello.c_str() 将 C++ 字符串转换为 C 风格字符串（即 const char*），以便 NewStringUTF 函数使用。

4、CMakeLists.txt配置

cmake_minimum_required(VERSION 3.22.1)

project("native-lib")

add_library(${CMAKE_PROJECT_NAME} SHARED
        native-lib.cpp)

target_link_libraries(${CMAKE_PROJECT_NAME}
        android
        log)

1. cmake_minimum_required(VERSION 3.22.1)

   设置此项目所需的最小CMake版本。这个版本号用于确保你使用的 CMake 版本具有项目配置所需的所有功能。

   PS：在上述安装NDK的步骤中，我们安装的CMake版本是3.22.1。

2. project("native-lib")

   定义一个名为 ”native-lib“ 的项目。project 命令可以包含可选的语言参数（如 C、C++ 等），但在这里没有指定，因此默认支持 C 和 C++。

3. add_library(${CMAKE_PROJECT_NAME} SHARED native-lib.cpp)

   创建了一个名为 native-lib 的共享库（动态库）。SHARED 表示生成共享库，而不是静态库。native-lib.cpp 是源文件。这里使用了变量 CMAKE_PROJECT_NAME，该变量会自动包含 project 指令中定义的项目名称。

   • ${CMAKE_PROJECT_NAME}：使用项目名称 native-lib。
   • SHARED：指示生成共享库（动态库）。
   • native-lib.cpp：构建库所需的源文件。

4. target_link_libraries(${CMAKE_PROJECT_NAME} android log)

   用于将 android 和 log 库链接到 native-lib 库中。android 库和 log 库是 Android NDK 提供的常用库，分别用于与 Android 系统进行交互和记录日志。

   • ${CMAKE_PROJECT_NAME}：目标库的名字，即 native-lib。
   • android：链接到 Android 库，提供 Android 特定的 API。
   • log：链接到日志库，提供日志记录功能。

三、JNI基础

Java Native Interface (JNI) 是 Java 与 C/C++ 代码交互的桥梁。了解 JNI 是使用 NDK 的基础。下面我们将学习 JNI 的其它内容。

1、数据类型转换、方法签名

基本数据类型转换：

Java类型	JNI类型	Type Signature（类型签名）
byte	jbyte	B
char	jchar	C
double	jdouble	D
float	jfloat	F
int	jint	I
short	jshort	S
long	jlong	J
boolean	jboolean	Z
void	void	V

引用数据类型转换：

Java类型	JNI类型	Type Signature（类型签名）
Object	jobject	L+类名+;
Class	jclass	Ljava/lang/Class;
String	jstring	Ljava/lang/String;
Throwable	jthrowable	Ljava/lang/Throwable;
Object[]	jobjectArray	[L+类名+;
byte[]	jbyteArray	[B
char[]	jcharArray	[C
double[]	jdoubleArray	[D
float[]	jfloatArray	[F
int[]	jintArray	[I
short[]	jshortArray	[S
long[]	jlongArray	[J
boolean[]	jbooleanArray	[Z

2、JNI函数注册

JNI函数分为静态注册和动态注册两种（在创建项目时生成代码使用的就是静态注册的方式）：

（1）静态注册：它通过特定的命名约定直接在 Java 代码和本地代码之间建立关联。

// 函数名必须遵循以下规则：
Java_<package>_<class>_<method>

• package 是包名，使用下划线替代点。
• class 是类名。
• method 是方法名。

如下，Java_me_marko_hellondk_MainActivity_stringFromJNI 表示 me.marko.hellondk.MainActivity 类中的 stringFromJNI 方法。

extern "C"
JNIEXPORT jstring JNICALL
Java_me_marko_hellondk_MainActivity_stringFromJNI(JNIEnv *env, jobject /* this */) {
    std::string hello = "Hello from C++";
    return env->NewStringUTF(hello.c_str());
}

（2）动态注册：允许在运行时注册本地方法，而不是通过函数名的命名约定。这对于方法名的重命名、重载和跨类方法调用非常有用。

• 定义本地方法。

• 创建一个包含方法名、方法签名和函数指针的数组。

• 在 JNI_OnLoad 函数中调用 JNIEnv 的 RegisterNatives 方法注册这些方法。

示例代码：

package me.marko.hellondk;

public class MainActivity extends AppCompatActivity {

    static {
        System.loadLibrary("native-lib");
    }

    // 对应下面C++文件中的Native方法
    public native String stringFromJNI();
}

#include <jni.h>
#include <string>

// 定义Native方法
jstring stringFromJNI(JNIEnv* env, jobject /* this */) {
    std::string hello = "Hello from C++";
    return env->NewStringUTF(hello.c_str());
}

// 定义方法数组
static JNINativeMethod methods[] = {
    // {"函数名", "函数签名", "函数指针"}
    {"stringFromJNI", "()Ljava/lang/String;", (void*)stringFromJNI}
};

// 动态注册方法
JNIEXPORT jint JNICALL JNI_OnLoad(JavaVM* vm, void* reserved) {
    JNIEnv* env;
    // 获取JNIEnv
    jint getEnvResult = vm->GetEnv(reinterpret_cast<void**>(&env), JNI_VERSION_1_6);
    if (getEnvResult != JNI_OK) {
        return JNI_ERR;
    }
    // 通过JNIEnv的FindClass函数找到JAVA层的MainActivity类
    jclass clazz = env->FindClass("me/marko/hellondk/MainActivity");
    if (clazz == nullptr) {
        return JNI_ERR;
    }
    // 数组长度 sizeof返回一个对象在内存中所占的存储空间，单位是byte
    jint len = sizeof(methods) / sizeof(methods[0]);
    // 通过JNIEnv的RegisterNatives函数注册methods数组中的方法
   	jint registerNativesResult = env->RegisterNatives(clazz, methods, len);
    if (registerNativesResult < 0) {
        return JNI_ERR;
    }
    return JNI_VERSION_1_6;
}

静态注册与动态注册的对比：

• 静态注册

  优点：简单，易于实现。

  缺点：方法名、类名必须遵循特定命名规则，灵活性差。

• 动态注册

  优点：灵活，可以在运行时注册，适用于方法重载和跨类方法调用。

  缺点：实现稍复杂，需要更多的代码。

选择哪种注册方式

​ 1）如果项目简单且方法较少，静态注册通常是首选，因为实现更简单。

​ 2）如果项目复杂，需要频繁变更方法名或有很多重载方法，动态注册可能更合适，因为它提供了更大的灵活性。

3、JavaVM 和 JNIEnv

JNI 定义了两个关键数据结构，即“JavaVM”和“JNIEnv”。两者本质上都是指向函数表的指针。（在 C++ 版本中，它们是一些类，这些类具有指向函数表的指针，以及通过表间接传递的每个 JNI 函数的成员函数）。JavaVM 提供“调用接口”函数，用于创建和销毁 JavaVM。理论上，每个进程可以有多个 JavaVM，但 Android 只允许有一个。

• JNIEnv 提供了大部分 JNI 函数。您的原生函数都会接收 JNIEnv 作为第一个参数。

• 该 JNIEnv 将用于线程本地存储。因此，您无法在线程之间共享 JNIEnv。如果代码段无法通过其他方法获取其 JNIEnv，您应该共享 JavaVM，并使用 GetEnv 发现线程的 JNIEnv。

• JNIEnv 和 JavaVM 的 C 声明与 C++ 声明不同。"jni.h" 包含文件会提供不同的类型定义符，具体取决于该文件是包含在 C 还是 C++ 中。因此，我们不建议在这两种语言包含的头文件中包含 JNIEnv 参数。（换个说法：如果您的头文件需要 #ifdef __cplusplus，且该头文件中的任何内容引用 JNIEnv，您可能需要执行一些额外的操作。）

JNIENV在C语言和C++中调用方式是有区别的：

C风格：(*env)->NewStringUTF(env, “Hellow World!”);

C++风格：env->NewStringUTF(“Hellow World!”);

注：C++风格其实就是对C风格的再次封装

实战一：JNI中获取 Java 字段

1. 获取类引用：首先需要获取包含目标字段的 Java 类的引用。
2. 获取字段 ID：使用字段名和签名获取字段的唯一标识（字段 ID）。
3. 获取字段值：通过字段 ID 获取字段的值。

示例代码：

假设有一个 Java 类 Student，包含一个字符串字段 name和一个整型字段age：

package me.marko.hellondk;

public class Student {

    public String name;
    public int age;

    public Student(String name, int age) {
        this.name = name;
        this.age = age;
    }
}

以下是如何在 JNI 中获取 name 、age字段的值：

#include <jni.h>
#include <string>

extern "C" JNIEXPORT void JNICALL
Java_me_marko_hellondk_MainActivity_getStudentFieldFromJNI(JNIEnv* env, jobject obj) {
    // 获取 Student 类引用
    jclass cls = env->FindClass("me/marko/hellondk/Student");

    // 获取字段 ID
    jfieldID name_fid = env->GetFieldID(cls, "name", "Ljava/lang/String;");
    jfieldID age_fid = env->GetFieldID(cls, "age", "I");

    // 获取字段值
    jstring nameValue = (jstring) env->GetObjectField(obj, name_fid);
    jint ageValue = (jint) env->GetIntField(obj, age_fid);

    // 将name字段值转换为 C 字符串
    const char* nameChars = env->GetStringUTFChars(nameValue, nullptr);

    std::cout << "Student name: " << nameChars << ", age: " << ageValue << std::endl;

    // 释放字符串内存
    env->ReleaseStringUTFChars(nameValue, nameChars);
}

1. 使用 FindClass 获取类的类对象引用

jclass cls = env->FindClass("me/marko/hellondk/Student");

2. 使用 GetFieldID 获取字段的字段 ID

jfieldID name_fid = env->GetFieldID(cls, "name", "Ljava/lang/String;");
jfieldID age_fid = env->GetFieldID(cls, "age", "I");

GetFieldID 函数获取一个字段的 ID。参数包括：

• cls：类引用。
• "name"、"age"：字段名。
• "Ljava/lang/String;"、"I"：字段的签名（类型描述符），这里是分别是 String 类型和int类型的签名。

3. 使用适当内容获取字段的内容，例如 GetIntField

/** 获取到Java类中的字段值 */
jstring nameValue = (jstring) env->GetObjectField(obj, name_fid);
jint ageValue = (jint) env->GetIntField(obj, age_fid);

GetObjectField 函数获取对象类型字段的值。对于基本数据类型，可以使用 GetIntField、GetBooleanField 等函数。

4. 处理字段值

   const char* nameChars = env->GetStringUTFChars(nameValue, nullptr);


   GetStringUTFChars 函数将 jstring 转换为 C 字符串。

5. 释放内存

   env->ReleaseStringUTFChars(nameValue, nameChars);


   ReleaseStringUTFChars 函数释放 GetStringUTFChars 分配的内存。

四、CMake

在 Android NDK 项目中，CMake 是主要的构建工具之一。通过定义 CMakeLists.txt 文件，可以简化构建过程，并自动处理不同平台上的差异。

常用 CMake 指令

1. cmake_minimum_required：指定最低版本的 CMake，确保项目在特定版本下构建。
2. project：定义项目名称和语言。
3. add_library：创建静态库、共享库或模块库。
4. target_link_libraries：将库文件链接到目标文件，解决依赖关系。
5. include_directories：添加头文件目录，使这些目录下的头文件可以被找到。
6. find_library：查找系统中预编译的库文件，并将其路径存储到变量中。
7. set：设置变量的值，用于存储路径、标志等。
8. file：操作文件，如生成、读取、写入等。
9. message：在配置过程中输出消息，用于调试。
10. if 和 endif：条件判断，用于控制配置过程中的逻辑。

编译变量与参数

官方文档地址: CMake | Android NDK | Android Developers

• CMake 工具链参数：

编译参数	说明
ANDROID_PLATFORM	指定目标Android平台的名称，如android-18指定Android 4.3(API级别18)
ANDROID_STL	指定CMake应使用的STL，默认c++_static
ANDROID_PIE	指定是否使用位置独立的可执行文件(PIE)。Android动态链接器在Android 4.1(API级别16)及更高级别上支持PIE，可设置为On、OFF
ANDROID_CPP_FEATURES	指定CMake编译原生库时需使用的特定C++功能，可设置为rtti(运行时类型信息)、exceptions(C++异常)
ANDROID_ALLOW_UNDEFINED_SYMBOLS	指定CMake在构建原生库时，如果遇到未定义的引用，是否会引发未定义的符号错误。默认FALSE
ANDROID_ARM_NEON	指定CMake是否应构建支持NEON的原生库。API级别为23或更高级别时，默认值为true，否则为false
ANDROID_DISABLE_FORMAT_STRING_CHECKS	指定是否在编译源代码时保护格式字符串。启用保护后，如果在printf样式函数中使用非常量格式字符串，则编译器会引发错误。默认false

• Android进行交叉编译构建参数：

编译参数	说明
ANDROID_ABI	目标ABI，可设置为armeabi-v7a、arm64-v8a、x86、x86_64，默认armeabi
ANDROID_NDK	安装的NDK根目录的绝对路径
CMAKE_TOOLCHAIN_FILE	进行交叉编译的android.toolchain.cmake文件的路径，默认在$NDK/build/cmake/目录
ANDROID_TOOLCHAIN	CMake使用的编译器工具链，默认为clang
CMAKE_BUILD_TYPE	配置构建类型，可设置为Release、Debug
ANDROID_NATIVE_API_LEVEL	CMake进行编译的Android API级别
CMAKE_LIBRARY_OUTPUT_DIRECTORY	构建LIBRARY目标文件之后，CMake存放这些文件的位置

一般情况下，只需要配置ANDROID_ABI、ANDROID_NDK、CMAKE_TOOLCHAIN_FILE、ANDROID_PLATFORM四个变量即可。

• ANDROID_ABI是CPU架构;
• ANDROID_NDK是NDK的根目录;
• CMAKE_TOOLCHAIN_FILE是工具链文件;
• ANDROID_PLATFORM是支持的最低Android平台;

编写编译脚本（示例），这里以Linux环境为例，其它环境下编译请自行了解：

 #/bin/bash

 export ANDROID_NDK=/opt/env/android-ndk-r14b

 rm -r build
 mkdir build && cd build

 cmake -DCMAKE_TOOLCHAIN_FILE=$ANDROID_NDK/build/cmake/android.toolchain.cmake \
     -DANDROID_ABI="armeabi-v7a" \
     -DANDROID_NDK=$ANDROID_NDK \
     -DANDROID_PLATFORM=android-22 \
     ..

 make && make install

 cd ..

Tips: 其它环境下我们也可以借助CMake-gui的界面化操作进行编译。当然，不管是使用哪种方式去编译，都需要有一定的CMake基础。在编译过程中并不是一帆风顺的，需要耐心去解决每个问题~

补充一： 如何将C/C++日志信息输出到Logcat

由于C/C++中的print("日志信息");、std::cout << "日志信息" << std::endl;不会输出到Android的Logcat中，所以我们要想看到C/C++中的日志信息则需要借助NDK提供的log库进行输出。上述CMakeLists.txt中已经链接了log库。

target_link_libraries(${CMAKE_PROJECT_NAME}
        android
        log)

• 在C/C++中就可以使用__android_log_print(ANDROID_LOG_INFO, LOG_TAG, __VA_ARGS__);输出日志信息了，但是为了方便使用还需要简单封装一下。

#ifndef LOGUTIL_H
#define LOGUTIL_H

#include<android/log.h>

#define  LOG_TAG "NativeLog"

#define  LOGE(...)  __android_log_print(ANDROID_LOG_ERROR,LOG_TAG,__VA_ARGS__)
#define  LOGV(...)  __android_log_print(ANDROID_LOG_VERBOSE,LOG_TAG,__VA_ARGS__)
#define  LOGD(...)  __android_log_print(ANDROID_LOG_DEBUG,LOG_TAG,__VA_ARGS__)
#define  LOGI(...)  __android_log_print(ANDROID_LOG_INFO,LOG_TAG,__VA_ARGS__)

#endif //LOGUTIL_H

• 有了上面封装的LogUtil.h文件，现在就可以在C/C++代码中添加调试日志了，并且这些日志也将会输出到 Logcat 面板中。

#include "LogUtil.h" //引入上面封装好的日志工具

...
/** 使用下面的方式在C/C++文件中添加调试日志 */
LOGI("普通日志");
LOGD("调试日志");
LOGE("异常日志");
...

补充二：JNI中常用函数

• JNI访问调用对象

方法名	作用
GetObjectClass	获取调用对象的类，我们称其为target
FindClass	根据类名获取某个类，我们称其为target
IsInstanceOf	判断一个类是否为某个类型
IsSameObject	是否指向同一个对象

• JNI访问Java成员变量的值

方法名	作用
GetFieldId	根据变量名获取target中成员变量的ID
GetIntField	根据变量ID获取int变量的值，对应的还有byte，boolean，long等
SetIntField	修改int变量的值，对应的还有byte，boolean，long等

• JNI访问Java静态变量的值

方法名	作用
GetStaticFieldId	根据变量名获取target中静态变量的ID
GetStaticIntField	根据变量ID获取int静态变量的值，对应的还有byte，boolean，long等
SetStaticIntField	修改int静态变量的值，对应的还有byte，boolean，long等

• JNI访问Java成员方法

方法名	作用
GetMethodID	根据方法名获取target中成员方法的ID
CallVoidMethod	执行无返回值成员方法
CallIntMethod	执行int返回值成员方法，对应的还有byte，boolean，long等

• JNI访问Java静态方法

方法名	作用
GetStaticMethodID	根据方法名获取target中静态方法的ID
CallStaticVoidMethod	执行无返回值静态方法
CallStaticIntMethod	执行int返回值静态方法，对应的还有byte，boolean，long等

• JNI访问Java构造方法

方法名	作用
GetMethodID	根据方法名获取target中构造方法的ID，注意，方法名传<init>
NewObject	创建对象

• JNI创建引用

方法名	作用
NewGlobalRef	创建全局引用
NewWeakGlobalRef	创建弱全局引用
NewLocalRef	创建局部引用
DeleteGlobalRef	释放全局对象，引用不主动释放会导致内存泄漏
DeleteLocalRef	释放局部对象，引用不主动释放会导致内存泄漏

• JNI异常处理

方法名	作用
ExceptionOccurred	判断是否有异常发生
ExceptionClear	清除异常
Throw	往上(java层)抛出异常
ThrowNew	往上(java层)抛出自定义异常

Tips：NDK涉及的内容较多，做为Android开发者还需要掌握C/C++、CMake编译等。而且一般都会使用到第三方的C++库（如：FFmpeg），因此如何使用CMake将第三方的C++工程编译成Android使用的.so、.a库也是一件不简单的事情。

总结

通过本文的学习，你应该对 Android NDK 的安装、基础使用、CMake 配置以及高级技巧有了全面的了解。NDK 是一个强大的工具，可以帮助你在性能关键的应用中充分发挥 C 和 C++ 的优势。希望本文能帮助你在 NDK 开发的道路上不断进步，从入门到精通。
