🎲选择困难症的福音-基于threejs+cannonjs的扔骰子小游戏

在一个美好的周末，闲来无事，约上朋友一起在家打麻将，奈何尘封已久的麻将包里翻来翻去也没找到骰子的踪影，于是想在网上找一个骰子模拟器来代替，找了半天都没有发现一款合适好用的软件，于是心血来潮，打算自己做一个🎲模拟器。

1.制定需求设计以及技术方案

1.骰子模型

• 用户可以选择多种骰子模型，如六面 15面 20面等不同风格的供选择
• 并且可以选择要投掷骰子的数量 暂定1-10

2.分数计算规则

• 每次投掷完后会自动计算总点数并显示在屏幕上
• 可以保存历史摇骰子记录 最多支持历史100条记录
• 可以自定义用户参与摇骰子，投掷完成后会显示：luke摇出了xx点。。并且保存在历史记录中
• 支持多人参与摇骰子比赛：比如先加入4名玩家，开始后会依次提示轮到哪位玩家来开始投掷，并且可以选择每局大家需要投掷的次数，最后会统计总点数以及排名。

3.动画特效

• 每次投掷时对骰子随机一个角度以及投掷方向，如果同时投掷多个骰子则随机每一个骰子的角度，给骰子施加一个向赌盘中心的力，让骰子随机落在赌盘中部，在赌盘周围增加一道空气墙来阻止骰子移动到牌桌外。
• 模拟不同骰子的落地音效

4.技术实现

• 利用threejs来实现webgl相关渲染。如骰子模型、场景渲染、相机、棋盘等。
• 利用cannosjs来模拟物理引擎。如骰子碰撞检测、抛出坠落动画、重力加速等物理效果。

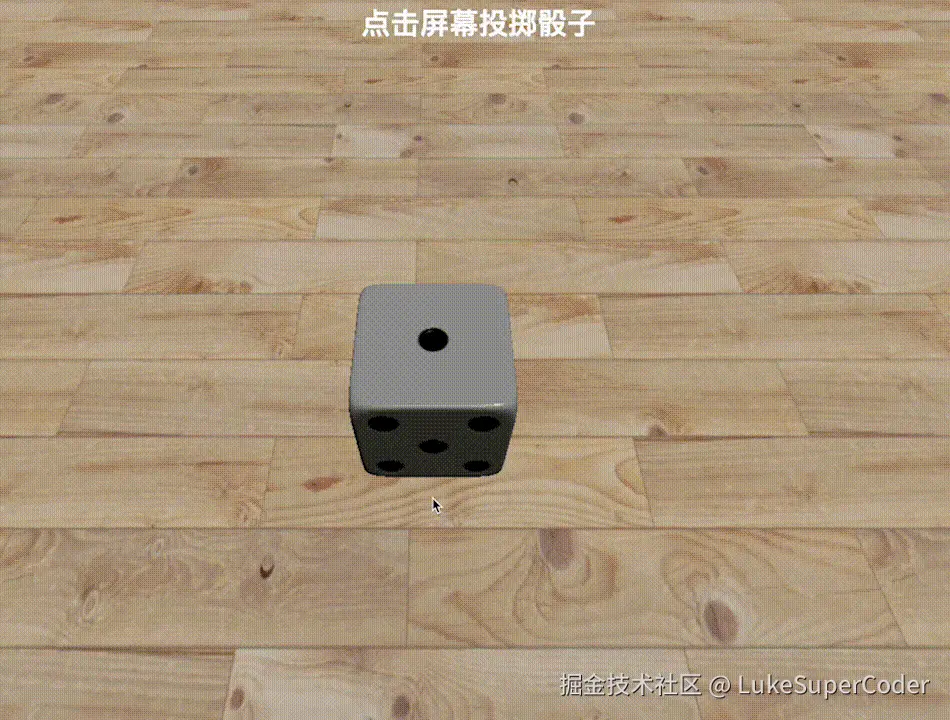

2.效果展示

3.开始实现

准备3d骰子模型和棋盘素材

首先是找到合适的gltf模型，这里我们在sketchfab上找到了一款质感很真实的骰子模型。下载下来的模型可以通过gltf-viewer来查看模型效果。 棋盘的话其实是一张图片平铺起来的，这里我用了一张木地板图片。

引入资源以及初始化webgl场景

import * as CANNON from "cannon-es";
import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';
import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js';
import { GUI } from 'three/addons/libs/lil-gui.module.min.js';


const scene = new THREE.Scene();
const camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.1, 1000);
const renderer = new THREE.WebGLRenderer();
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(renderer.domElement);

//创建物理世界对象
const world = new CANNON.World();
// 设置物理世界重力加速度
world.gravity.set(0, -100, 0);  //重力加速度： 单位：m/s²

创建物理模型、地面以及网格模型地面

这里简单叙述一下物理世界和webgl世界的联系以及如何在webgl场景里模拟出真实的物理效果。

• 首先在three创建的webgl场景是无法直接创建并感知到物理世界的，threejs只负责实时渲染物理的状态并展示在画布上。而cannos恰好相反，它不负责渲染，只负责创建一个物理世界以及具备物理引擎的物体，并根据物体状态实时计算物体的位置、角度等。并把这些信息实时同步给webgl场景中的模型，把模型渲染到页面上实现物理世界的可视化。

• 所以我们创建骰子、地面等模型都需要创建两份。一份在webgl中创建，一份在物理世界中创建，并且保持同样的尺寸。

    //创建骰子网格模型（gltf模型）
    const loader = new GLTFLoader();
    const gltf = await loader.loadAsync('./assets/model/dice_model.glb');

    const meshModel = gltf.scene;//获取箱子网格模型
    meshModel.position.set(50,30,50);
    meshModel.scale.set(5,5,5);
    scene.add(meshModel);

    //包围盒计算
    const box3 = new THREE.Box3();
    box3.expandByObject(meshModel);//计算模型包围盒
    const size = new THREE.Vector3();
    box3.getSize(size);//包围盒计算箱子的尺寸

    // 创建骰子物理模型
    const sphereMaterial = new CANNON.Material()//碰撞体材质
    // 物理正方体
    const bodyModel = new CANNON.Body({
        mass: 0.3, // 碰撞体质量0.3kg
        position: new CANNON.Vec3(50,30,50), // 位置
        shape: new CANNON.Box(new CANNON.Vec3(size.x/2, size.y/2, size.z/2)),
        material: sphereMaterial
    });


    // 物理地面
    const groundMaterial = new CANNON.Material()
    const groundBody = new CANNON.Body({
        mass: 0, // 质量为0，始终保持静止，不会受到力碰撞或加速度影响
        shape: new CANNON.Plane(),
        material: groundMaterial,
    });
    // 改变平面默认的方向，法线默认沿着z轴，旋转到平面向上朝着y方向
    groundBody.quaternion.setFromEuler(-Math.PI / 2, 0, 0);//旋转规律类似threejs 平面
    world.addBody(groundBody)

    //设置物理世界参数
    const contactMaterial = new CANNON.ContactMaterial(groundMaterial, sphereMaterial, {
        restitution: 0.5, //反弹恢复系数
    })
    // 把关联的材质添加到物理世界中
    world.addContactMaterial(contactMaterial)


    // 网格地面
    const planeGeometry = new THREE.PlaneGeometry(1000, 1000);
    const texture = new THREE.TextureLoader().load('./assets/textures/hardwood2_diffuse.jpg');
    texture.wrapS = THREE.RepeatWrapping;
    texture.wrapT = THREE.RepeatWrapping;
    texture.repeat.set(10, 10);
    const planeMaterial = new THREE.MeshLambertMaterial({
        // color:0x777777,
        map: texture,
    });
    const planeMesh = new THREE.Mesh(planeGeometry, planeMaterial);
    planeMesh.rotateX(-Math.PI / 2);
    scene.add(planeMesh);


创建好模型后，我们在创建光源，相机等，这里就不再赘述。接下来我们开始设计物理世界的骰子抛出后坠落效果，并将物理世界和webgl渲染同步。

    //点击屏幕后，设置物理骰子的角度和速度，物理会向上抛出并随着重力下落，触碰到地面后则会发生碰撞反弹
    renderer.domElement.addEventListener('click', function (event) {
        start_throw = true;
        clearPoints();
        const randomEuler = Math.random()*3;
        bodyModel.quaternion.setFromEuler(Math.PI / randomEuler, Math.PI / randomEuler, Math.PI / randomEuler);
        bodyModel.position.set(0,50,0);//点击按钮，body回到下落的初始位置
        // 为物体设置初始速度（用以产生抛物线效果）
        bodyModel.velocity.set(option.x,option.y,option.z); // x, y, z 方向上的速度
        // 选中模型的第一个模型，开始下落
        world.addBody(bodyModel);
    })

    function render() {
        world.step(1/60);//更新物理计算
        meshModel.position.copy(bodyModel.position);  //渲染循环中，同步物理球body与网格球mesh的位置
        meshModel.quaternion.copy(bodyModel.quaternion);   //同步姿态角度
        locateView();   //相机跟随物体移动
        requestAnimationFrame(render);
        renderer.render(scene, camera);
        if (isBodyStopped(bodyModel)&&start_throw) {
            showPoints();   //停止运动后，显示点数
            start_throw = false;
        }
    }
    render();//根据帧数渲染


接下来，我们再添加骰子点数计算相关逻辑。

//获取朝上面的点数
function getUpperFace(mesh) {
    // 定义每个面的局部法线向量（手动定义）
    const localNormals = [
        new THREE.Vector3(0, 1, 0),  // 面1
        new THREE.Vector3(0, 0, -1),  // 面2
        new THREE.Vector3(-1, 0, 0), // 面3
        new THREE.Vector3(1, 0, 0),  // 面4
        new THREE.Vector3(0, 0, 1),  // 面5
        new THREE.Vector3(0, -1, 0), // 面6
    ];

    let maxDot = -Infinity;
    let faceValue = 0;
    for (let i = 0; i < localNormals.length; i++) {
        // 将局部法线向量转化为世界空间
        const worldNormal = localNormals[i].clone().applyQuaternion(mesh.quaternion);

        // 与全局上方向的点积
        const dot = worldNormal.dot(new THREE.Vector3(0, 1, 0));

        // 检查点积，找到最大值
        if (dot > maxDot) {
            maxDot = dot;
            faceValue = i + 1; // 面的点数即为索引加1
        }
    }

    return faceValue;
}
//判断物体是否停止运动
function isBodyStopped(body, linearVelocityThreshold = 0.1, angularVelocityThreshold = 0.1) {
    // 获取物体的线性速度和角速度
    const linearVelocityMagnitude = body.velocity.length();
    const angularVelocityMagnitude = body.angularVelocity.length();

    // 判断速度是否低于设定的阈值
    return linearVelocityMagnitude < linearVelocityThreshold && angularVelocityMagnitude < angularVelocityThreshold;
}
//展示点数
function showPoints() {
    let res = getUpperFace(meshModel);
    let point = document.getElementById("points");
    point.innerHTML = `点数：${res}`
}
//清空点数
function clearPoints() {
    let point = document.getElementById("points");
    point.innerHTML = ``
}

实现这些逻辑后，我们已经可以模拟出骰子抛出坠落并触碰地面后反弹，在停止运动后计算点数的效果。已经实现基础功能，但是我们发现如果随机速度过大的时候会移动很远才停下，于是我们增加一个空气墙来限制骰子在固定范围内。并且增加一个碰撞检测来触发撞地声音的效果。

//添加空气墙
const wallShape = new CANNON.Box(new CANNON.Vec3(100, 100, 0.1));

const wall1 = new CANNON.Body({ mass: 0 });
wall1.addShape(wallShape);
wall1.position.set(0, 100, -100); // Back wall
world.addBody(wall1);

const wall2 = new CANNON.Body({ mass: 0 });
wall2.addShape(wallShape);
wall2.position.set(0, 100, 100); // Front wall
world.addBody(wall2);

const wall3 = new CANNON.Body({ mass: 0 });
wall3.addShape(wallShape);
wall3.quaternion.setFromEuler(0, Math.PI / 2, 0); // Rotate for side walls
wall3.position.set(100, 100, 0); // Right wall
world.addBody(wall3);

const wall4 = new CANNON.Body({ mass: 0 });
wall4.addShape(wallShape);
wall4.quaternion.setFromEuler(0, Math.PI / 2, 0); // Rotate for side walls
wall4.position.set(-100, 100, 0); // Left wall
world.addBody(wall4);

//监听物体碰撞回调
const audio = new Audio('./assets/audio/peng.mp3');
bodyModel.addEventListener('collide', (event) => {
    const contact = event.contact;
    //获得沿法线的冲击速度
    const ImpactV = contact.getImpactVelocityAlongNormal();
    // 碰撞越狠，声音越大
    if(ImpactV/35>1) {
        audio.volume = 1;
    } else {
        audio.volume = ImpactV/35>0?ImpactV/35:0;
    }
    audio.currentTime = 0;
    audio.play();
})

这样我们就初步完成了抛掷一个骰子并获取点数的功能，看似简单的一个场景实际上设计起来并不容易，要考虑很多因素。后续我会继续增加多个骰子同时抛掷的场景，以及比赛模式。源码也会贡献出来供大家一起学习参考，如果有更好的idea也可以在评论区留言或私信，大家一起在webgl中感受物理世界的魅力！

• 效果展示：codesandbox.io/p/github/lu…
• 源码地址：github.com/lukeSuperCo…

附完整代码：

import * as CANNON from "cannon-es";
import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';
import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js';
import { GUI } from 'three/addons/libs/lil-gui.module.min.js';


const scene = new THREE.Scene();
const camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.1, 1000);
const renderer = new THREE.WebGLRenderer();
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(renderer.domElement);

// 实例化一个gui对象
// const gui = new GUI();
// //改变交互界面style属性
// gui.domElement.style.right = '0px';
// gui.domElement.style.width = '300px';

const option = {
    z: -24,
    x: -36,
    y: -17,
    z1: 1,
    x1: 1,
    y1: 1,
}
// //gui控制参数
// const folder_position = gui.addFolder('速度方向');
// folder_position.add(option, 'z', -100, 100);
// folder_position.add(option, 'x', -100, 100);
// folder_position.add(option, 'y', -100, 100);
// const folder_rotation = gui.addFolder('角度');
// folder_rotation.add(option, 'z1', -10, 10).step(0.1);
// folder_rotation.add(option, 'x1', -10, 10).step(0.1);
// folder_rotation.add(option, 'y1', -10, 10).step(0.1);

// CANNON.World创建物理世界对象
const world = new CANNON.World();
// 设置物理世界重力加速度
// world.gravity.set(0, -1000, 0); //重力加速度： 单位：m/s²
world.gravity.set(0, -100, 0);




//网格球体（gltf模型）
const loader = new GLTFLoader();
const gltf = await loader.loadAsync('./assets/model/dice_model.glb');

const meshModel = gltf.scene;//获取箱子网格模型
meshModel.position.set(50,30,50);
meshModel.scale.set(5,5,5);
scene.add(meshModel);

//包围盒计算
const box3 = new THREE.Box3();
box3.expandByObject(meshModel);//计算模型包围盒
const size = new THREE.Vector3();
box3.getSize(size);//包围盒计算箱子的尺寸

// 物理球体
const sphereMaterial = new CANNON.Material()//碰撞体材质
// 物理箱子
const bodyModel = new CANNON.Body({
    mass: 0.3, // 碰撞体质量0.3kg
    position: new CANNON.Vec3(50,30,50), // 位置
    shape: new CANNON.Box(new CANNON.Vec3(size.x/2, size.y/2, size.z/2)),
    material: sphereMaterial
});

// 骨骼辅助显示
const skeletonHelper = new THREE.SkeletonHelper(meshModel);
scene.add(skeletonHelper);

// world.addBody(bodyModel);

//添加空气墙
// Create air walls
const wallShape = new CANNON.Box(new CANNON.Vec3(100, 100, 0.1));

const wall1 = new CANNON.Body({ mass: 0 });
wall1.addShape(wallShape);
wall1.position.set(0, 100, -100); // Back wall
world.addBody(wall1);

const wall2 = new CANNON.Body({ mass: 0 });
wall2.addShape(wallShape);
wall2.position.set(0, 100, 100); // Front wall
world.addBody(wall2);

const wall3 = new CANNON.Body({ mass: 0 });
wall3.addShape(wallShape);
wall3.quaternion.setFromEuler(0, Math.PI / 2, 0); // Rotate for side walls
wall3.position.set(100, 100, 0); // Right wall
world.addBody(wall3);

const wall4 = new CANNON.Body({ mass: 0 });
wall4.addShape(wallShape);
wall4.quaternion.setFromEuler(0, Math.PI / 2, 0); // Rotate for side walls
wall4.position.set(-100, 100, 0); // Left wall
world.addBody(wall4);

camera.position.set(42,85,21)
camera.lookAt(0,10,0);

// 物理地面
const groundMaterial = new CANNON.Material()
const groundBody = new CANNON.Body({
    mass: 0, // 质量为0，始终保持静止，不会受到力碰撞或加速度影响
    shape: new CANNON.Plane(),
    material: groundMaterial,
});
// 改变平面默认的方向，法线默认沿着z轴，旋转到平面向上朝着y方向
groundBody.quaternion.setFromEuler(-Math.PI / 2, 0, 0);//旋转规律类似threejs 平面
world.addBody(groundBody)

//设置物理世界参数
const contactMaterial = new CANNON.ContactMaterial(groundMaterial, sphereMaterial, {
    restitution: 0.5, //反弹恢复系数
})
// 把关联的材质添加到物理世界中
world.addContactMaterial(contactMaterial)

//光源设置
const directionalLight = new THREE.DirectionalLight(0xffffff, 2);
directionalLight.position.set(20, 100, 10);
scene.add(directionalLight);


// 网格地面
const planeGeometry = new THREE.PlaneGeometry(1000, 1000);
const texture = new THREE.TextureLoader().load('./assets/textures/hardwood2_diffuse.jpg');
texture.wrapS = THREE.RepeatWrapping;
texture.wrapT = THREE.RepeatWrapping;
texture.repeat.set(10, 10);
const planeMaterial = new THREE.MeshLambertMaterial({
    // color:0x777777,
    map: texture,
});
const planeMesh = new THREE.Mesh(planeGeometry, planeMaterial);
planeMesh.rotateX(-Math.PI / 2);
scene.add(planeMesh);

// 添加一个辅助网格地面
// const gridHelper = new THREE.GridHelper(50, 50, 0x004444, 0x004444);
// scene.add(gridHelper);


var controls = new OrbitControls(camera, renderer.domElement);
controls.enableDamping = true; // 允许阻尼效果
controls.dampingFactor = 0.25; // 阻尼系数

let start_throw = false;
renderer.domElement.addEventListener('click', function (event) {
    start_throw = true;
    clearPoints();
    const randomEuler = Math.random()*3;
    bodyModel.quaternion.setFromEuler(Math.PI / randomEuler, Math.PI / randomEuler, Math.PI / randomEuler);
    bodyModel.position.set(0,50,0);//点击按钮，body回到下落的初始位置
    // 为物体设置初始速度（用以产生抛物线效果）
    bodyModel.velocity.set(option.x,option.y,option.z); // x, y, z 方向上的速度
    // 选中模型的第一个模型，开始下落
    world.addBody(bodyModel);
})
const audio = new Audio('./assets/audio/peng.mp3');
bodyModel.addEventListener('collide', (event) => {
    const contact = event.contact;
    //获得沿法线的冲击速度
    const ImpactV = contact.getImpactVelocityAlongNormal();
    // 碰撞越狠，声音越大
    if(ImpactV/35>1) {
        audio.volume = 1;
    } else {
        audio.volume = ImpactV/35>0?ImpactV/35:0;
    }
    audio.currentTime = 0;
    audio.play();
})

//判断物体是否停止运动
function isBodyStopped(body, linearVelocityThreshold = 0.1, angularVelocityThreshold = 0.1) {
    // 获取物体的线性速度和角速度
    const linearVelocityMagnitude = body.velocity.length();
    const angularVelocityMagnitude = body.angularVelocity.length();

    // 判断速度是否低于设定的阈值
    return linearVelocityMagnitude < linearVelocityThreshold && angularVelocityMagnitude < angularVelocityThreshold;
}

function showPoints() {
    let res = getUpperFace(meshModel);
    let point = document.getElementById("points");
    point.innerHTML = `点数：${res}`
}

//相机跟随物体移动
function locateView() {
    camera.position.x = meshModel.position.x;
    camera.position.y = meshModel.position.y + 30;
    camera.position.z = meshModel.position.z + 20;
    camera.lookAt(meshModel.position)
}

function clearPoints() {
    let point = document.getElementById("points");
    point.innerHTML = ``
}
//获取朝上面的点数
function getUpperFace(mesh) {
    // 定义每个面的局部法线向量（手动定义）
    const localNormals = [
        new THREE.Vector3(0, 1, 0),  // 面1
        new THREE.Vector3(0, 0, -1),  // 面2
        new THREE.Vector3(-1, 0, 0), // 面3
        new THREE.Vector3(1, 0, 0),  // 面4
        new THREE.Vector3(0, 0, 1),  // 面5
        new THREE.Vector3(0, -1, 0), // 面6
    ];

    let maxDot = -Infinity;
    let faceValue = 0;
    for (let i = 0; i < localNormals.length; i++) {
        // 将局部法线向量转化为世界空间
        const worldNormal = localNormals[i].clone().applyQuaternion(mesh.quaternion);

        // 与全局上方向的点积
        const dot = worldNormal.dot(new THREE.Vector3(0, 1, 0));

        // 检查点积，找到最大值
        if (dot > maxDot) {
            maxDot = dot;
            faceValue = i + 1; // 面的点数即为索引加1
        }
    }

    return faceValue;
}
function render() {
    world.step(1/60);//更新物理计算
    meshModel.position.copy(bodyModel.position);  //渲染循环中，同步物理球body与网格球mesh的位置
    meshModel.quaternion.copy(bodyModel.quaternion);   //同步姿态角度
    locateView();   //相机跟随物体移动
    requestAnimationFrame(render);
    renderer.render(scene, camera);
    if (isBodyStopped(bodyModel)&&start_throw) {
        showPoints();   //停止运动后，显示点数
        start_throw = false;
    }
}
render();
