【5】示例逐行解析 Flink 的运行过程（一）

大栗几
112 阅读5分钟

示例代码

看下面一段代码，后面我们从此代码开始解析。

package com.wanli;

import lombok.Data;
import lombok.extern.slf4j.Slf4j;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.ProcessFunction;
import org.apache.flink.streaming.api.functions.source.SourceFunction;
import org.apache.flink.util.Collector;

import java.util.Random;

public class SimpleTestMain {
  public static void main(String[] args) throws Exception {
    StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
    env.setParallelism(2); // 设置全局并行度为1，这样确保只有一个线程在运行

    DataStreamSource<TestEvent> dataStreamSource = env.addSource(new TestSource());
    dataStreamSource
        .process(new MyTestFuntion1())
        .process(new MyTestFuntion2())
        .print();

    System.out.println("ThreadId=" + Thread.currentThread().getId());
    env.execute("Test Job");
  }

  // 自定义第一个 Function
  public static class MyTestFuntion1 extends ProcessFunction<TestEvent, TestEvent> {
    public MyTestFuntion1() {
      System.out.println("ObjectHash=" + this.hashCode());
    }

    @Override
    public void processElement(TestEvent value, ProcessFunction<TestEvent, TestEvent>.Context ctx,
        Collector<TestEvent> out) throws Exception {
      value.setName(value.getName() + "-T" + Thread.currentThread().getId() + "-O" + this.hashCode());
      out.collect(value);
    }
  }


  // 自定义第二个 Function
  public static class MyTestFuntion2 extends ProcessFunction<TestEvent, TestEvent> {
    public MyTestFuntion2() {
      System.out.println("ObjectHash=" + this.hashCode());
    }

    @Override
    public void processElement(TestEvent value, ProcessFunction<TestEvent, TestEvent>.Context ctx,
        Collector<TestEvent> out) throws Exception {
      value.setName(value.getName() + "-T" + Thread.currentThread().getId() + "-O" + this.hashCode());
      out.collect(value);
    }
  }


  // 定义事件
  @Data
  public static final class TestEvent {
    private final long time = System.currentTimeMillis();
    private String name;
    private int value;

    @Override
    public String toString() {
      return "name=" + name + ", value=" + value + ", time=" + time;
    }
  }


  // 自定义数据源
  public static final class TestSource implements SourceFunction<TestEvent> {
    private static final String[] NAMES = {"Zhangsan", "Lisi", "Wangwu", "Liuliu"};
    private static final Random RANDOM = new Random(System.currentTimeMillis());
    private boolean closed = false;

    @Override
    public void run(SourceContext<TestEvent> ctx) throws Exception {
      while (!closed) {
        Thread.sleep(1000L);
        TestEvent event = new TestEvent();
        event.setName(NAMES[RANDOM.nextInt(NAMES.length)]);
        event.setValue(RANDOM.nextInt(1000));
        ctx.collect(event);
      }
      log.info("source closed.");
    }

    @Override
    public void cancel() {
      closed = true;
    }
  }
}

代码解释：

  • 在自定义数据源中，每秒随机返回一个 TestEvent 类型的事件。
  • 为了避免线程干扰，我们一开始使用：env.setParallelism(1) 来设置全局并行度为1，保证只有一个线程在运行。
  • MyTestFunction1 和 MyTestFunction2 里面分别添加了各自的线程 ID 和对象 ID，最后一起输出。

当执行 env.execute("Test Job") 时

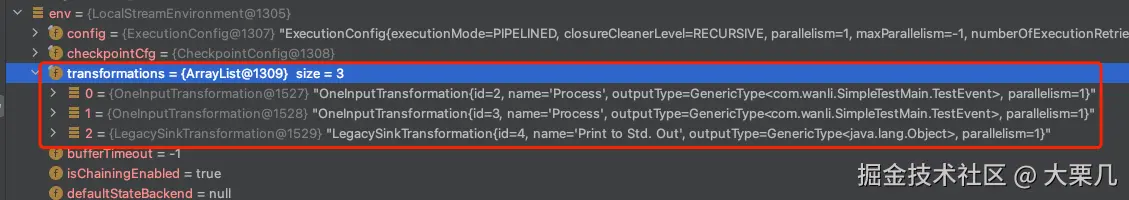

将断点打在 env.execute() 这一行并执行 debug，此时我们看到关键信息如下：


可以看到，env 里面有三个 transformations，分别对应第一个 Function 的处理、第二个 Function 的处理和 print 的处理。

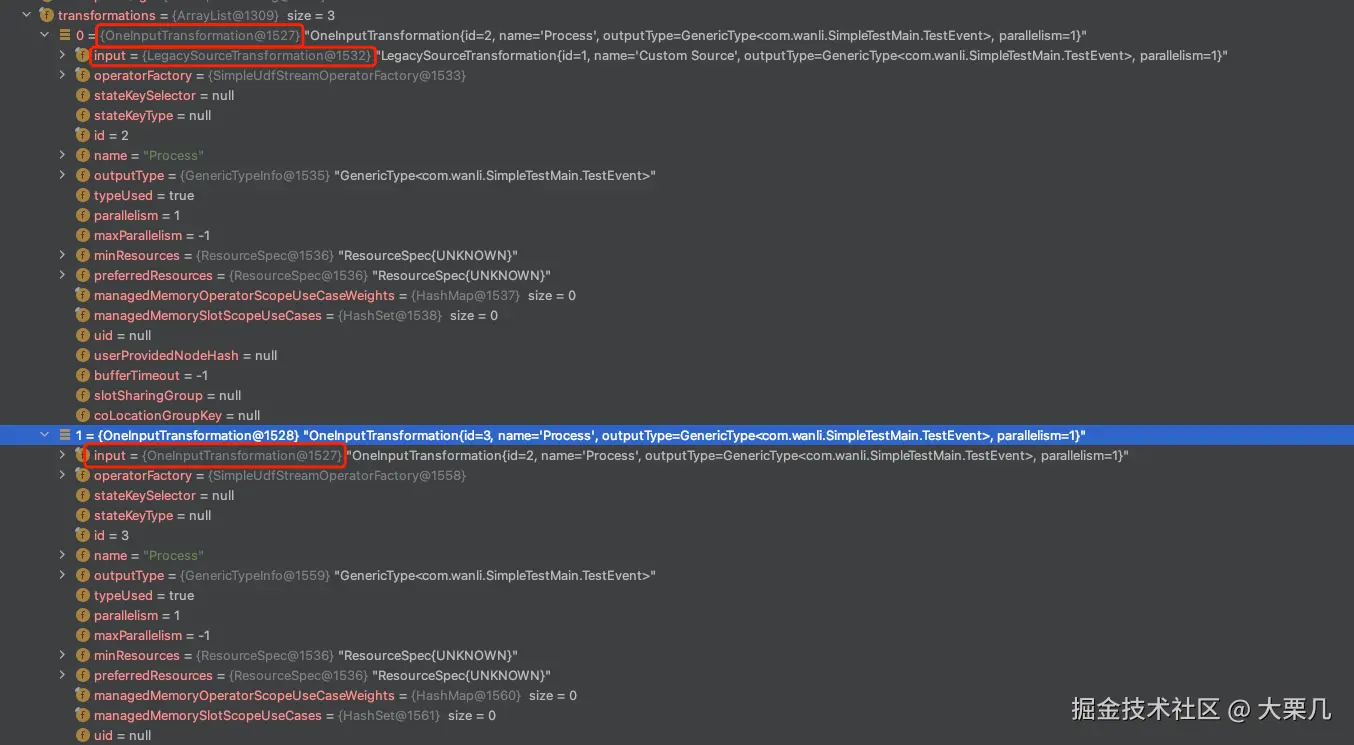

展开这三个 transformation，可以看到它们各自的 input 来源 transformation：


可以很清楚的看到，第一个 transformation 是第二个的输入，同理，第二个 transformation 是第三个的输入。

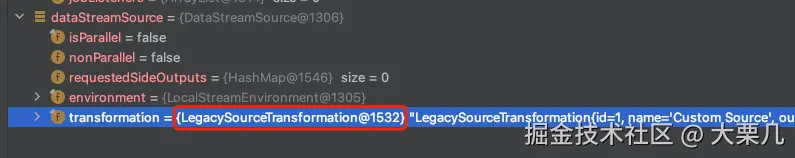

那第一个 transformation 的输入是谁呢？我们展开 dataStreamSource 对象：


可以看到，对象编号为 1532 的正好是 dataStreamSource 的 transformation，即输入数据源。

如此，从输入开始，就将 transformation 串联起来作为一个 pipeline 了。

对象的变化

为了更好看清对象的变化，我们将并行度设置为 2：

env.setParallelism(2);

运行几秒钟，结果如下：

ObjectHash=633070006
ObjectHash=2114650936
ThreadId=1
1> name=Liuliu-T68-O2140958286-T68-O1954221341, value=968, time=1721645957561
2> name=Zhangsan-T67-O551159643-T67-O2105574944, value=316, time=1721645958747
1> name=Zhangsan-T68-O2140958286-T68-O1954221341, value=559, time=1721645959754
2> name=Lisi-T67-O551159643-T67-O2105574944, value=812, time=1721645960760

从运行结果我们可以看到：

  • main 方法中的线程 ID 为 1；
  • 在 main 方法中创建的 MyTestFunction1 和 MyTestFunction2 的对象 hash 值分别为 633070006 和 2114650936
  • 我们有两个并行度，前面的输出序号分别为 1> 和 2>；
  • 两个并行度对应了两个线程，线程号分别对应 67 和 68，说明两个 Function 发生了算子链合并；
  • 线程 67 和 68 中的 MyTestFunction1 和 MyTestFunction2 的对象 hash 值是独立的，在线程里面不变化的，即两个线程分别有各自的 Function 对象；
  • 两个线程中的对象与 main 方法中的对象不是同一个；
  • 在两个线程中，没有调用 MyTestFunction1 和 MyTestFunction2 的构造方法。

从以上的现象，我们得出结论：

  • main 线程我们前面知道，是在 flink client 或者 flink JobManager 中执行的，而 Function 的线程是在 TaskManager 中执行的，是不同的线程；
  • 一个并行度对应一个单线程；
  • 在 main 方法中创建的 Function 对象，是通过序列化和反序列化的方式复制到 TaskManager 的，且不会调用构造方法。

我们禁用算子链合并再运行一次：

// 在 env.setParallelism(2); 下面加上
env.disableOperatorChaining();

运行结果：

ObjectHash=633070006
ObjectHash=2114650936
ThreadId=1
2> name=Lisi-T72-O1137715813-T73-O2014470780, value=273, time=1721806002785
1> name=Liuliu-T74-O1514615514-T75-O497397811, value=578, time=1721806003993
2> name=Lisi-T72-O1137715813-T73-O2014470780, value=820, time=1721806004998
1> name=Wangwu-T74-O1514615514-T75-O497397811, value=39, time=1721806006004

可以看到，相同序号的不同 Function 对应的线程 ID 不一样，此时是生成了两个 Task。
